KCB30706 - Réfrigérateur Koenic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur / Congélateur combiné
Marque	Koenic
Modèle	KCB30706
Volume utile total (estimé)	Environ 270 litres
Dimensions (H x L x P) (estimées)	185 x 60 x 65 cm
Poids net (estimé)	70 kg
Alimentation électrique	220-240 V, 50 Hz, 10-16 A
Classe climatique	SN, N, ST, T (de +10°C à +43°C)
Réfrigérant	R600a (isobutane, inflammable)
Capacité de congélation maximale	Indiquée sur la plaque signalétique (ex. 4 kg/24h)
Température réfrigérateur réglable	+2°C à +8°C
Super-réfrigération	Oui, activation manuelle, durée 2,5 jours
Supercongélation	Oui, activation manuelle, durée 2,5 jours
Dégivrage réfrigérateur	Automatique
Dégivrage congélateur	Manuel
Éclairage intérieur	LED, non remplaçable par l'utilisateur
Équipement intérieur	Clayettes en verre, bac à légumes, porte-bouteilles, bacs à glaçons, accumulateurs de froid
Nettoyage recommandé	Eau tiède et détergent doux, éviter abrasifs
Autodiagnostic	Oui, via touche de réglage température
Réparabilité	Pièces d'origine fabricant recommandées, SAV agréé
Garantie	Selon conditions du carnet de garantie fourni

FOIRE AUX QUESTIONS - KCB30706 Koenic

Comment régler la température du réfrigérateur ?

Appuyez sur la touche de réglage de la température (Fig. 2/4) jusqu'à ce que la température souhaitée (de +2°C à +8°C) s'affiche. La valeur mémorisée est conservée. La température usine recommandée est de +4°C.

Que faire si la température du congélateur est trop élevée ?

Vérifiez si la porte est bien fermée, si les orifices d'aération sont obstrués, et si vous n'avez pas dépassé la capacité de congélation maximale. Si nécessaire, activez la supercongélation quelques heures avant d'ajouter des aliments frais.

Comment dégivrer le congélateur ?

Activez la supercongélation 4 heures avant, puis éteignez l'appareil et débranchez-le. Retirez les aliments et les bacs, ouvrez l'orifice d'écoulement, placez un récipient pour récupérer l'eau. Utilisez deux casseroles d'eau chaude pour accélérer le dégivrage. Ne jamais utiliser d'objets pointus. Refermez l'orifice après dégivrage.

Pourquoi mon réfrigérateur fait-il du bruit ?

Les bruits normaux incluent bourdonnement (moteur), clapotis (fluide frigorigène) et cliquetis (commutation). Si l'appareil touche un meuble ou n'est pas de niveau, ajustez les pieds ou éloignez-le. Vérifiez que les bacs et clayettes sont bien en place.

Comment nettoyer l'intérieur du réfrigérateur ?

Éteignez l'appareil et débranchez-le. Utilisez un chiffon doux, de l'eau tiède et un détergent neutre. N'utilisez pas de produits abrasifs ou solvants. Nettoyez régulièrement la rigole d'écoulement avec un coton-tige. Séchez bien avant de remettre en marche.

Que faire si le voyant ne s'allume pas ?

Vérifiez la prise de courant, le fusible/disjoncteur et si la fiche est bien branchée. Assurez-vous qu'il y a du courant. Si le problème persiste, contactez le service après-vente.

Comment utiliser la supercongélation ?

Appuyez sur la touche de réglage de la température (Fig. 2/4) jusqu'à ce que le voyant 'super' s'allume. La supercongélation se désactive automatiquement après 2,5 jours. Activez-la 4 à 6 heures avant de congeler de grandes quantités, ou 24 heures avant la capacité maximale.

Combien de temps puis-je conserver des aliments surgelés ?

À -18°C : poisson, charcuterie, plats cuisinés jusqu'à 6 mois ; fromage, volaille, viande jusqu'à 8 mois ; fruits et légumes jusqu'à 12 mois. Respectez les dates limites sur les emballages.

L'appareil peut-il être installé dans un garage non chauffé ?

Oui, si la température ambiante est comprise entre +10°C et +43°C (classe SN à T). En dessous de +10°C, le fonctionnement peut être perturbé. Vérifiez la plaque signalétique pour la classe climatique exacte.

Comment effectuer l'autodiagnostic ?

Éteignez l'appareil, attendez 5 minutes, rallumez-le et dans les 10 secondes, appuyez 3-5 secondes sur la touche de réglage de la température (Fig. 2/4) jusqu'à ce que '2°' s'affiche. Les températures défilent. Si le voyant 'super' clignote 10 secondes, un défaut est détecté. Contactez le SAV.

MODE D'EMPLOI KCB30706 Koenic

Réfrigérateur / Congélateur combiné

Consignes de sécurité et averissements 37

Conseil pour la mise au rebut 39

Étendue des fournitures 40

Contrôler la températe ambiente et l'aération 41

Branchement de l'appareil 41

Présentation de l'appareil 42

Enclenchement de I'appareil 43

Réglage de la températe 44

Contenance utile 44

Le compartmenté réfrigérateur 44

Super-réfrigération 45

Le compartmentengélateur 45

Capacité de congestion maximale.. 46

Congélation et rangement 46

Congélation de produits frais 46

Supercongélation 47

Décongélation des produits 48

Equipment 48

Autocollant OK 49

Arrêt et remisage de l'appareil 50

Si vous dégivrez l'appareil 50

Nettoyage de I'appareil 51

Odeurs 52

Éclairage (LED) 52

Economies d'énergie 53

Bruits de fonctionnement 53

Remédier soi même aux petites pannes 54

Autodiagnostic de l'appareil 55

Service après-vente 56

it Indice

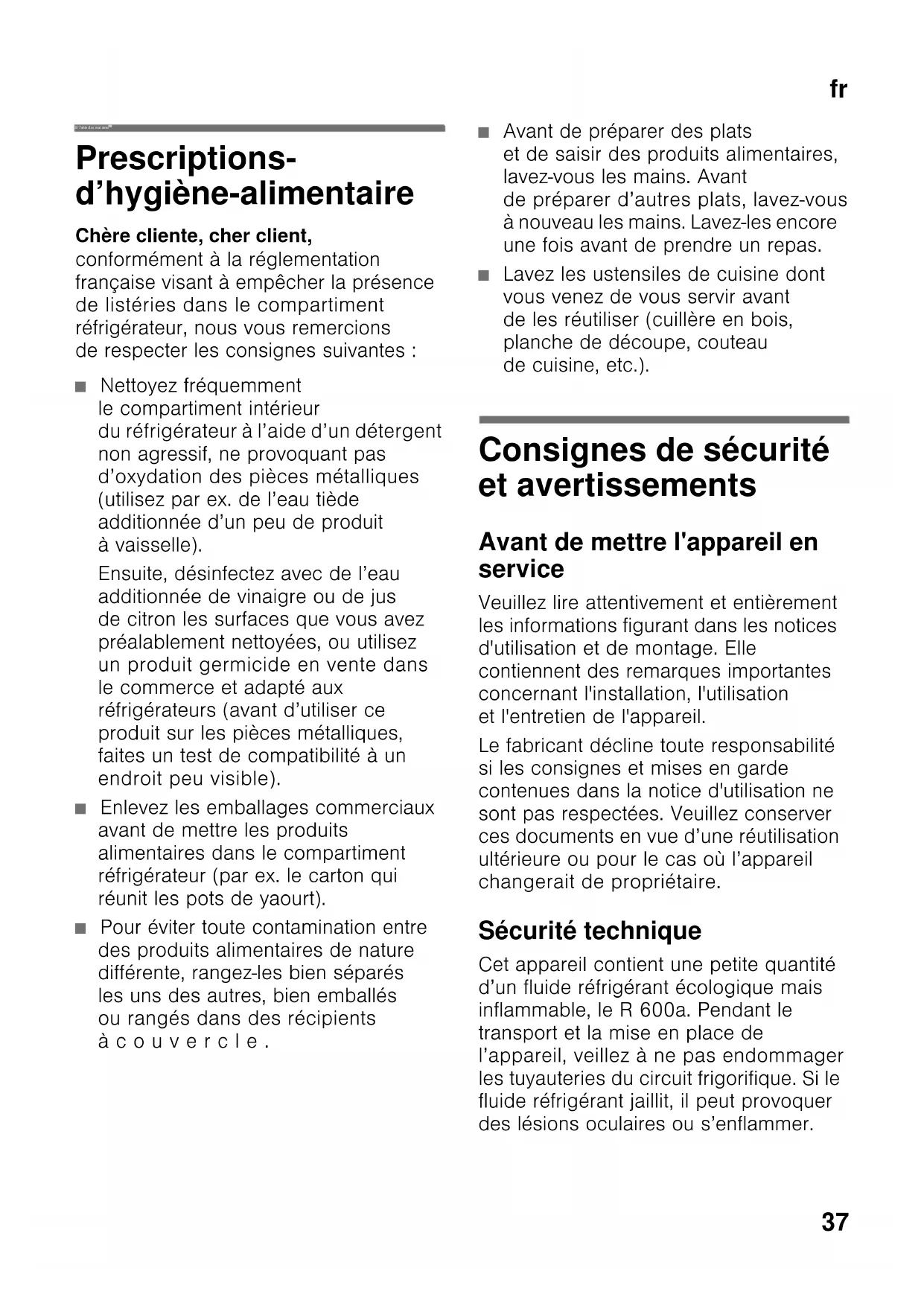

Prescriptions-d'hygiène-alimentaire

Chere cliente, cher client,
conformement a la reglementation
frangaise visant a empêcher la presence
de listeries dans le compartment
réfrigérateur, nous vous remercions
de respecter les consignes suivantes:

Nettoyez fréquemment le compartmentement interieur du réfrigérateur à l'aide d'un détergent non agressif, ne provoquant pas d'oxydation des pieces métalliques (utilisez par ex. de l'eau tiède additionnée d'un peu de produit à vaisselle).
Ensuite, désinfectez avec de l'eau additionnelle de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente dans le commerce et adapté aux réfrigerateurs (avant d'utiliser ce produit sur les pieces métalliques, faites un test de compatibilité à un endroit peu visible).
Enlevez les emballages commerciaux avant demettreles produits alimentaires dans le compartment réfrigérateur (par ex. le carton qui réunit les pots de yaourt).
Pour éviter toute contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballos ou rangiés dans des recipients à couvercle.

Avant de préparer des plats et de saisir des produits alimentaires, lavez-vous les mains. Avant de préparer d'autres plats, lavez-vous à nouveau les mains. Lavez-les encore une fois avant de prendre un repas.
Lavez les ustensiles de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découpe, couteau de cuisine, etc.).

Consignes de sécurité et averissements

Avant de mettre l'appareil en service

Veuillez lore attentivement et entierement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.

Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserve ces documents en vue d'une réutilisation ultérieure ou pour le cas où l'appareil changerait de propriétaire.

Sécurité technique

Cet apparéil contient une petite quantité d'un fluide réfrigérant écologique mais inflammable, le R 600a. Pendant le transport et la mise en place de l' apparéil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s'enflammer.

fr

Si I'appareil est endommagé

eloignez de l'appareil toute flamme nue ou source d'inflammation,
aérrez bien la piece pendant quelques minutes,
éteignez l'appareil puis débranche la fiche mâle de la prise de courant,
■ prévenez le service après-venture.

Plus l'appareil contient du fluide réfrigérant et plus grande doit être lapiece dans laquelle il se trouve. Dans les pieces tropétites, un mélange gaz-airinflammable peut se former en cas defuite.

Comptez 1m^3 de volume minimum de la piece pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.

Si le cordon d'alimentation électrique de cet apparéil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l'utilisateur.

Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires.

Il ne faut utiliser que les pieces d'origine du fabricant. Le fabricant ne garantit que les pieces d'origine car elles seules replissent les exigences de sécurité.

S'il faut all longer le cordon de raccordement au secteur avec un prolongateur, procurez-vous-le exclusivement auprès du service après-.
vente.

Pendant l'utilisation

N'utilisez pas d'appareils électriques à l'intérieur de l'appareil (par ex. apparéils de chauffage, machine à glaçons, etc.). Risquéd'e
Ne dégivrez ni et ne nettoyez jamais l'appareil avec un nettoyeur à vapeur! La vapeur risque d'atteindre des pieces électriques et de provoquer un court-circuit. Risque d'électrocution!
Pour détacher le givre ou les couches de glace, n'utilisez jamais d'objets pointus ou représentant des arêtes vives. Vous risqueriez d'endommager les tuyaux de fluide réfrigérant. Le fluide réfrigérant en train de jaillir risque de s'enflammer ou de provoquer des lésions oculaires.
Ne stockez dans l'appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aerosols) ni produits explosifs. Risque d'explosion!
Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer.
Pour dégivrer et nettoyer l'appareil, débranche la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l'appareil, tirez sur la fiche mâle et non pas sur son cordon.
Stockez les boissons fortement alcoolisées en position verticale dans des recipients bien fermés.
L'huile et la graisse ne doivent pas entrer en contact avec les parties en matieres plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux.
Ne recouvre et n'obstruez jamais les orifices de ventilation de l'appareil.

Cet apparéil ne pourrait être utilisé par des personnes (enfants compris) représentant des capacité physiques, sensorielles ou psychiques restreintes ou manquant de connaissances que sous la surveillance d'une personne chargée de leur sécurité ou après que cette dernière leur aura envisné à utiliser l' apparéil.
Dans le compartment congélateur, ne stockez pas de boissons, gazeuses en particulier, en bouteilles ou en canettes car elles éclateraient. Les bouteilles et les canettes risqueraient déclater!
Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sorties du compartmenting concélateur. Risque d'engelures!
- Evitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l'évaporateur, etc. Risque d'engelures!

Les enfants et l'appareil

Ne confiez jamais l'emballage et ses pièces constitutives aux enfants. Ils risquent de s'étouffer avec les cartons pliants et les feuilles de plastique!
L'appareil n'est pas un jouet pour enfants!
Appareils équipés d'une serrure : rangez la clé hors de portée des enfants !

Dispositions generales

L'appareil convient pour

Réfrigerer et congeler des aliments,
préparer des glaçons.

Cet apparéil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique.

L'appareil a ete antiparasite conformement a la directive UE 2004 / 108/EC.

Le circuit frigorifique a subi un contrôle d'étanchéité.

Ce produit est conforme aux dispositions de sécurité applicables visant les apparciels électriques (EN 60335-2-24).

Conseil pour la mise au rebut

Mise au rebut de l'emballage

L'emballage protège votre apparéil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous: à éliminer l'emballage dans le respect de l'environnement.

Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

Mise au rebut de l'ancien hareil

Les apparèils usages ne sont pas des déchets dénués de valeur! Leur élimination dans le respect de l'environnement permet d'en recupérer de précieuses matières premières.

Cet apparéil est marqué selon la directive européenne 2002 / 96 / CE relative aux apparéils électriques etlectroniques usagés(waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usagés applicables dans les pays de la CE.

Mise en garde

Avant de mettre au rebut l'appareil qui ne sert plus :

1. Débranche sa fiche mâle.
2. Sectionnez son cable d'alimentation et retirez-le avec la fiche male.
3. Pour dissuader les enfants de grimper dans l'appareil, ne retirez pas les clayettes et les bacs!
4. Ne permette pas aux enfants de jouer avec l'appareil lorsqu'il ne sert plus. Risque d'étouffement!

Les apparèils réfrigerants contiennent du fluide réfrigérant. L'isolant contient des gaz. Il faut que le fluide réfrigerant et les gaz soient éliminés dans les règles de l'art. Jusqu'à l'enlèvement de l'appareil, voirlez bien à ce que son circuit frigorifique ne soit pas endommagé.

Étendue des fournitures

Après avoir déballé, vérifie toutes les pieces pour détecter d'eventuels dégats dus au transport.

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.

La livraison comprend les pièces suivantes :

Appareil indépendant
■ Equipement (selon le modele)
Notice d'utilisation
Notice de montage
Carnet de service après-vente
Pierre annexe de la garantie
- Informations relatives à la consommation d'énergie et aux bruits
Sachet avec visserie de montage

Contrôler la température ambiente et l'aération

Température ambiente

L'appareil a ete concu pour une categorie climatique precise. Suivant la categorie climatique, I'appareil est utilise dans les temperatures ambantes suivantes.

La catégorie climatique de l'appareil figure sur sa plaque signalétique, Fig. 16.

Catégier climatique	Température ambiente admissible
SN +10 °C à 32 °C
N +16 °C à 32 °C
ST +16 °C à 38 °C
T +16 °C à 43 °C

Remarque

L'appareil est entièrement fonctionnel à l'intérieur des limites de température ambiente prévues dans la catégorie climatique indiquée. Si un apparéil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il est possible d'exclure que l' apparéil s'endommage jusqu'à une température de +5 °C.

Aération

Fig. 3

L'air entrant en contact avec la paroi arrrière de l'appareil se rechauffe. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvre ni et n'obstruez jamais les orifices d'aération de l'appareil.

Branchement de l'ordinateil

Après l'installation de l'appareil en position verticale, attendez au moins une heures avant de lemettre en service. Il peut en effet arriver, pendant le transport, que l'huile presente dans le compresseur se déplace vers le circuit frigorifique.

Avant la première mise en service, nettoyez le compartmentement interieur de l'appareil. (Voir le chapitre « Nettoyage de l'appareil ».)

Branchement électrique

La prise doit être proche de l'appareil et demeurer librement accessibles même après avoir installé ce dernier.

L'appareil est conforme à la classe de protection I. Raccordez l'appareil au courant alternatif 220-240 V / 50 Hz, via une prise femelle installée réglementairement et compteant un fil de terre. La prise doit être protégée par un fusible supportant un ampérage de 10 A à 16 A.

fr

Sur les apparêils qui fonctionneront dans des pays non européens, il faut vérifier que la tension et le type de courant mentionnés sur la plaque signalétique correspondant bien avec celle et celui offert par votre secteur. Vous trouvez ces indications sur la plaque signalétique. Fig. 16

Mise en garde

Il ne faut enaucun cas raccorder l'appareil à des fiches électroniques d'économie d'énergie.

Nos apparèils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoidal. Directement raccordées au réseau public, les installations photovoltaiques font appel à des onduleurs pilotés par le secteur. Dans les solutions en Îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d'un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoidal.

Présentation de l'ordinateil

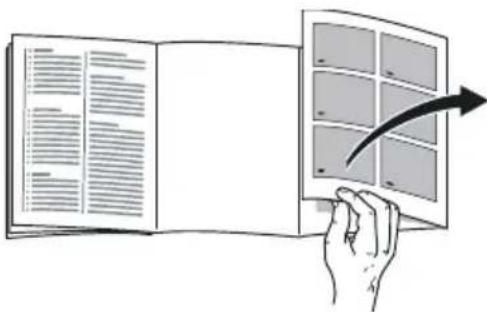

Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d'utilisation vaut pour plusieurs modèles. L'équipment des modèles peut varier. Selon le modele, l'appareil peut différer du contenu des illustrations.

Fig. 1

• Selon lemodele.

1-4 Éléments de commande
5 E c l a i r a
6 Clayette en verre dans le compartmenté réfrigérateur
7 B a c à l é g
8 Rangement en contre-porte
9 Clayette à grandes bouteilles
10 (Petit) tiroir à surgeles
11 Clayette en verre dans le compartment Congélateur
12 (Grand) tiroir à surgelés
13 Orifice d'écoulement de l'eau de dégivrage
14 Pied a vis

A Compartiment réfrigérateur
B Compartiment congélateur

Éléments de commande

Fig. 2

1 Touche Marche / Arrêt

Il sert à allumer et éteindre l'ensemble de l'appareil.

2 Affichage de la température régnant dans le compartment réfrigérateur

Les chiffres correspondant aux températures ^ C réglées dans le compartment réfrigérateur.

3 La mention « super »

Cevoyantne s'allume que pour indiquentque la superrefrigération et la supercongélation s'est enclenchée.

4 Touche de réglage de la température dans le compartmenté réfrigérateur

Cette touche sert à régler la température du compartment réfrigérateur.

Enclenchement de l'ordinateil

Allumez l'appareil par la touche Marche / Arret. Fig. 2/1

L'appareil commence à réfrigerer. Porte en position ouverte, l'éclairage est allumé.

Remarques concernant le fonctionnement de l'ordinateil

• Àprouès son allumage, l'appareil peut avoir besoin de plusieurs heures pour atteindre les températures régliées.
  Pendant cette période, ne rangez pas de produits alimentaires dans l'appareil.
  L'appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d'eau dans la zone du joint de porte.
  Si la porte du compartment congestionelateur ne se laisse pas immédiatement rouvrir après l'avoir fermée,attendez un moment pour laisser à la dépression régnant dans le compartment le temps de se résorber.

Réglage de la température

Fig. 2

Compartment réfrigérateur

La température est réglablé entre +2^ et +8^ .

Appuyez sur la touche de réglage de la température 4 jusqu'à ceque

température souhaïée soit régée dans le compartment réfrigérateur.

L'appareil的记忆 la valeur reglee en dernier.

La température régées s'affiche à l'indicateur 2.

Nous recommandons de régler le compartment réfrigérateur sur +4^ (réglage usine).

Evitez de stocker les produits alimentaires délicats à une température supérieure à +4 °C.

La température régnant dans le compartment congestérateur dépend de cette régnant dans le compartment réfrigérateur.

Une baisse de la température dans le compartment réfrigérateur entraine aussi une baisse de cette du compartment congélateur.

Contenance utile

Vous trouvez les indications relatives à la contentance utile sur la plaque signalétique de votre apparéil. Fig. 16

Le compartment réfrigérateur

Le compartment réfrigérateur est l'endetroit idéal où ranger les plats finis de préparer, les pâtisseries, conserve, le lait condensé, le fromage dur, les fruits et légumes croignant le froid ainsi que les agrumes.

Consignes de rangement :

Rangez les alimentés si possible bien emballés ou bien couverts. Ils garderont ainsi arôme, couleur et fraîcheur. Ceci empêche en outre que certains alimentés ne communiquent leur goût à d'autres et que les pièces en plastique changent anormalement de couleur.

Remarque

Évitez que les produits alimentaires entrent en contact avec la paroi arrêté. Cela généait sinon la circulation de l'air.

Les produits alimentaires ou les emballages pourraient rester collés, par congélation, contre la paroi arrêté.

Tenez compte des différentes zones froides dans le compartment réfrigérateur !

L'air circulant dans le compartment réfrigérateur fait que des zones différemment froides apparaisent :

La zone la plus froide se trouve dans le bac tiroir. Fig. 4

Remarque

Dans la zone la plus froide, rangez les alimentes délicats (par ex.le poisson, la charcuterie, la viande).

Zone la moins froide elle se trouve complètement en haut, contre la porte.

Remarque

Rangez dans la zone la moins froide par ex. le fromage et le beurre. Ainsi, au moment de servir, le fromage conservera tout son arôme et le beurre restera tartinable.

SuperRéfrigération

Pendant la superRéfrigération,
la température dans le compartment
réfrigérateur descend le plus bas
possible pendant env. 2 jours et demi.
Ensuite, l'appareil commute
sur la température régée avant que vous
n'activiez la superRéfrigération.

Activez la superRéfrigération par exemple :

Avant de ranger de grandes quantités d'aliments.
Pour refroidir rapidement des boissons.

Allumage et extinction

Fig. 2

Appuyez sur la touche 4 de réglage de la température jusqu'à que la mention super 3 s'allume.

La superRéfrigération se désactive automatiquement au bout de 21/2 jours.

Utilisation du compartment congélateur

Sert à ranger des produits surgelés.
Sert à confectionner des glaçons.
- Pur congefer des produits alimentaires.

Remarque

Veillez à ce que la portedu compartmenting congelateur soitcorrectement fermée! Si cette portereste ouverte, les produits surgelésdegeleront. Le compartmentingcongelateur se givre fortement.En outre: gaspillage d'énergie duà une consommation elevéed'électricité !

Achats de produits surgelés

Leur emballage doit'être intact.
Ne dépassez pas la date-limits de conservation.
Il faut que la température dans le congelatour bahut du supermarché soit de -18 °C ou encore plus basse.
Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartment congélateur.

Capacité de congélation maximale

Sur la plaquette signalétique, vous trouvrez des indications concernantla capacité de congélation maximale en 24 heures. Fig. 16

Congélation et rangement

Congeler les aliments

Pour congefer les aliments, n'utilisez que des aliments frais et d'un aspect impeccable.

Veiliez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congelés.

L'air ne doit pas pénétre dans l'emballage pour que les aliments ne perdent pas leur goût ni ne sèchent pas.

Rangement des produits surgelés

Introduisez le bac à produits congelés jusqu'à la butée, c'est important pour que l'air circule impeccable dans l'appareil.

S'il faut ranger beaucoup de produits alimentaires, vous pouvez les empiler directement sur les clayettes en verre et sur le fond du compartmentingégléateur. A cette fin, extrayez tous les bacs à produits congelés. Tirez le bac à produit congelés à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le. Fig. 5

Congélation de produits frais

Pour congefer les aliments, n'utilise que des alimentes frais et d'un aspect impeccable.

Il faudrait blanchir les légumes avant de les congeler, pour preserver le mistréx possible leur valeur nutritive, leur arôme et leur teinte. Il n'est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges.

Vous trouvrez en librarianie toute une bibliographie sur la congélation et le blanchissement.

Remarque

Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congélés.

Se présent à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires,œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés.
Ne se présent pas à la congélation : Variétés de légumes habituèlement dégustées crues telles que la salute ou les radis,œufs dans leur coque, raisins, pommes,poires et pêches entières,œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

Emballer les surgelés

L'air ne doit pas pénétre dans l'emballage pour que les alimentés ne perdent pas leur goût ni ne s'est pas.

1. Placez les alimentés dans l'emballage.
2. Presser pour chasser l'air.
   3.Obturez I'emballage hermetiquement.
3. Indiquez sur l'emballage le contenu et la date de congélation.

Emballages adaptés :

Feuilles en plastique, feuilles en polyéthylene, feuilles d'aluminium, boîtes de congélation.
Vous trouvez ces produits dans le commerce spécialisé.

Emballages inadaptés :

Le papier d'emballage, le papier sulfurisé, les feuilles de cellophane, les sacs poubelles et les sacs en plastique ayant déjà servi.

Moyens d'obturation adaptés :

Caoutchoucs, clips en plastique, ficelles, rubans adhesifs résistants au froid, ou assimilés.

Vous pouvez obturer les sachets et les feuilles en polyéthylène au moyen d'une thermosoudeuse.

Durée de conservation des produits surgelés

Elledependde la nature desaliments.

Si la température a été régée sur -8^ :

■ Poisson, charcuterie, plats pré-cuisinés, pâtisseries : jusqu'à 6 mois
Fromage, volaille, viande: jusqu'à 8 mois
Fruits et légumes : jusqu'à 12 mois

Supercongélation

Il faudrait congeler les produits alimentaires à cœur le plus rapidement possible afin de préserver leurs vitamines, leur valeur nutritive, leur aspect et leur goût.

Pour qu'il ne se produit pas d'augmentation indésirable de la température lorsque vous rangez des produits alimentaires frais, appuyez sur la touche de supercongélation quelques heures avant de les ranger. 4 à 6 heures suffisent généralement.

S'il faut utiliser la capacité de congélation maximale, il faut enclencher la supercongélation 24 heures avant de ranger des produits frais.

Si vous ne foulez congeler que de petites quantités d'aliments (jusqu'à 2 kg), vous n'avez pas besoin d'enclencher la supercongélation.

fr

Allumage et extinction

Fig. 2

Appuyez sur la touche 4 de réglage de la température jusqu'à que la mention super 3 s'allume.

La supercongélation se désactive automatiquement au bout de 21/2 jours.

Décongélation des produits

Selon la nature et l'utilisation des produits surgelés, vous pouvez désirir entre plusieurs possibités :

a la température ambiente,
Dans le réfrigérateur,
■ dans le four électrique, avec / sans ventilateur à air chaud,
Dans le micro-ondes.

Attention

Ne remettez pas à congefer des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les reconguer uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rotissage).

Dans ce cas, consommez-les nettement avant la date limite de conservation.

Equipement

(selon le modele)

Clayettes en verre

Fig. 6

Dans le volume interieur, vous pouvez faire varier la configuration des clayettes suivant besoin : Pour ce faire, tirez la clayette, soulevez-la à l'avant et retirez-la.

Bac à légumes avec régulateur d'humidité

Fig. 7

Pour creer un climat de stockage optimal pour les legumes, la salute et les fruits, vous pouze, en fonction de la quantite rangée, regler l'humidité de l'air qui regnera dans le bac à legumes.

Grâce au contrôle de l'humidité, les produits alimentaires peuvent rester jusqu'à deux fois plus longtemps que dans le compartment réfrigérateur normal sans perdre leur fraîcheur.

Petites quantités de produits alimentaires -

Poussez le curseur vers la gauche.

Grandes quantités de produits alimentaires -

Poussez le curseur vers la droite.

Clayette à bouteilles

Fig. 8

Cette clayette permet de ranger des bouteilles de manière sure.

Rangement en contre-porte

Fig. 9

Soulevez le support et retirez-le.

Porte-bouteilles

Fig. 10

Le porte-bouteilles
empêche ces dernières de se renverser
lorsque vous ouvrez et reférer que la porte.

Bac à produits congeles (grand)

Fig. 1/12

Il sert à congeler et stocker les pieces volumineuses, par exemple les dindes, canards et oies.

Remarque

Il n'est pas possible de-retirer la cloison séparatrice (si présente).

Accumulateurs de froid

Fig. 11

Lors d'une coupure de courant ou en cas de panne, les accumulateurs de froid retardent le rechauffement des produits surgelés stockés dans l'appareil. Pour obtenir la plus longue durée de conservation, placez l'accumulateur dans le tiroir du haut, directement sur les produits alimentaires.

Vous pouvez également vous servir des accumulateurs de froid pour emporter des alimentes par ex. dans un sac isotherme et les conserver ainsi au frais pendant une durée limitee.

Bac à glaçons

Fig. 12

Remplissez le bac à glaçons aux 3/4 avec de l'eau, puis placez-le dans le compartment Congélateur.

Si le bac est resté collé dans le compartment Congélateur, n'utilise qu'un instrument émousse pour le decoller (un manche de cuiller par ex.).

Pour enlever les glaçons du bac, passsez-le brievement sous l'eau du robinet ou déformez légèrement le bac.

Autocollant « OK »

(selon le modele)

Le contrôle de température « OK » permet de signaler les températures inférieures à +4 °C. Si l'autocollant n'affiche pas « OK », abaissez la température par palier.

Remarque

A la mise en service de l'appareil, ce dernier peut mettre jusqu'à 12 heures avant d'atteindre la température correcte.

Réglage correct

Arrêt et remisage de l'appareil

Coupure de l'appareil

Fig. 2

Appuyez sur la touche Marche / Arrêt 1. L'indicateur de température s'éteint. Le groupe frigorifique s'éteint.

Remisage de l'appareil

Si I'appareil doit rester longtemps sans servir :

1. Éteignez l'appareil.
2. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte.
3. Nettoyez l'appareil.
4. Laissez la porte de l'appareil ouverte.

Si vous dégivrez l'appareil

Compartment réfrigérateur

La décongélation a lieu automatiquement.

L'eau de dégivrage s'écoule par les rigoles à cet effet et le trou d'écoulement pour gagner la zone d'évaporation de l'appareil.

Le compartment congestion ne décongèle pas automatiquement vu que les produits surgelés doivent le rester. Une couche de givre dans le compartment congestion réduit la transmission de froid aux produits surgelés et accroit la consommation de courant. Enlevez régulièrement cette couche de givre.

Attention

Ne raclez jamais la couche de givre avec un couteau ou un objet pointu. Vous risqueriez d'endommager les tubulures dans lesquelles circule le produit réfrigérant. Le fluide réfrigérant en train de jaillir risque de s'enflammer ou de provoquer des lésions oculaires.

Procedure:

Remarque

Enclenchez la supercongélation env. 4 heures avant de proceder au dégivrage pour que les alimentents atteignent une température très BASSE et puissant rester ainsi un certain temps à la température ambiente sans décongeler.

1. Pour dégivrer l'appareil, éteignez-le.
2. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte.
3. Rangez les tiroirs replis de produits surgelés dans un endroit frais. Posez les accumulateurs de froid (si fournis avec l'appareil) sur ces produits.

4. Ouvrez l'orifice d'écoulement de l'eau de dégivrage. Fig. 13

5. Pour recupérer l'eau de dégivrage, vous pouvez utiliser le support pour grandes bouteilles. Pour ce faire, retirez le support pour grandes bouteilles (voir le chapitre Nettoyer l'appareil) et placez-le sous l'orifice ouvert d'écoulement de l'eau de dégivrage.

6. Pour accélérer le dégivrage, posez dans l'appareil, sur deux dessous de plat, deux casseroles remplies d'eau très chaude.
7. ÀpRES le dégivrage, videz l'eau de dégivrage récapurée. A I'aide d'une éponge, essuyez l'eau de dégivrage restée au bas du compartment de congélateur.
8. Refermez l'orifice d'écoulement de l'eau de dégivrage.
9. Remettez le support pour grandes bouteilles en place dans la porte.
   10.ÀpRES le dégivrage, rebranchez l'appareil et allumez-le.

Nettoyage de l'appareil

Attention

N'utilisez aucun produit de nettoyage contenant du sable, du chlorure ou de l'acide, ni aucun solvant.
N'utilisez jamais d'éponges abrasives ou susceptibles de rayer.

Des zones corrodées pourraient apparaitre sur les surfaces métalliques.

Ne nettoyez jamais les clayettes et les bacs au lave-vaisse.

Ces pièces pourraient se déformer!

Procedure :

1. Éteignez l'appareil avant de le nettoyer.
2. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte!
3. Sortez les produits congelés et rangez-les dans un endroit frais. Posez les accumulateurs de froid (si fournis avec l'appareil) sur ces produits.
4. Ne nettoyez l'appareil qu'vec un chiffon doux, de I'eau tiède et du produit à vaisselle représentant un pH neutre. L'eau de nettoyage ne doit pas pénétré dans l'éclairage.
5. N'essuyez le joint de porte qu'avec un chiffon et de l'eau propre; ensuite, sechez-le à fond.
6. ÀpRES le nettoyage : rebranchez la fiche mâle de l'appareil puis réenclenchez-le.
7. Rangez à nouveau les produits surgelés dans les tiroirs.

Equipement

Pour nettoyer, il est possible de-retirer toutes les pieces variables de l'appareil.

Retirer les clayettes en verre

Fig. 6

Soulevez les clayettes en verre, tirez-les en avant, abaissez-les puis sortez-les en les faisant pivoter sur le côté.

fr

Bandeau d'écoulement de l'eau de dégivrage

Pour nettoyer la rigole d'écoulement de l'eau de dégivrage, il faut détacher la clayette en verre, située au dessus du bac à légumes, Fig. 1/7, du bandeau situé sur l'orifice d'écoulement de l'eau de dégivrage.

Retirez la clayette en verre, souveze le bandeau et retirez-le. Fig. 14

Avec un batonnet ouaté, nettoyez régulierrement la rigole et le trou d'écoulement de l'eau de dégivrage afin que cette eau puisse s'évacuer.

Retirer le bac

Fig. 5

Tirez le bac à vous jusqu'à la butée,
soulevez-le à l'avant puis extrayez-le.

Tiroir à légumes

(selon le modele)

Pour le nettoyage, il est possible de détacher le bandeau du tiroir à l'égumes.

Poussez les boutons latéraux l'un après l'autre et soulevez ce faisant le bandeau du tiroir à légumes. Fig. 15

Sortir les supports en contre-porte

Fig. 9

Soulevez les supports et retirez-les.

Odeurs

Si des odeurs désagréables se manifestent :

1. Éteignez l'appareil par la touche Marche/Arrêt. Fig. 2/1
2. Sortez tous les produits alimentaires de l'appareil.
3. Nettoyez le compartment interieur. Voir le chapitre « Nettoyage de l'appareil »
4. Nettoyez tous les emballages.
5. Pour empêcher l'apparition d'odeurs, mettez sous emballage hermétique les produits alimentaires qui dégagent une forte odeur.
6. Remettez l'appareil en marche.
7. Rangez les produits alimentaires.
8. Au bout de 24 heures, vérifie si de nouveau des odeurs sont apparues.

Éclairage (LED)

Votre apparéil est équipé d'un éclairage par LED

ne demandant pas d'entretien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.

Economies d'énergie

• Placez l'appareil dans un local sec et aérable. Veillez à ce que l'appareil ne soit pas directement exposé aux rayons solaires et qu'il ne se trouve pas à proximité d'une source de chaleur (par ex. radiateur, cuisine).
  Utilizez le cas échéant une plaque isolante.
• Attendez que les plats chauds aient refroidi avant de les ranger dans le compartment Congélateur!
• Rangez les produits surgelés dans le compartmenté réfrigérateur pour qu'ils dégèle. Utilisez l'exçédent de froid pour refroidir les alimentés.
• Faites dégeler régulièrement la couche de givre présente dans la compartmenté congélateur! Une couche de givre généla communication du froid aux produits et accroit la consommationde courant.
  N'ouvre la porte de l'appareil que le plus brievement possible!
  De temps en temps, nettoyez le dos de l'appareil, ceci pour éviter une hausse de la consommation d'électricité.
  Si present: Montez les écarteurs muraux pour parvenir à la quantité mentionnée d'énergie absorbée par l'appareil (voir la notice de montage). Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l'appareil. Dans ce cas, l'énergie absorbée peut différer légèrement. Il ne faut pas dépasser un écart de 75 mm.

Bruits de fonctionnement

Bruits parfaitement normaux

Bourdonnement sourd

Les moteurs tournent (par ex. groupes frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis

Le fluide frigorigène circule dans les tuyaux.

Cliqueis

Le moteur, les interrupteurs ou les électrovannes s'allument / s'éteignent.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb

Veuillezmettre l'appareil d'aplombaI'aide d'un niveau a bulle. Ajustez ensuite Ihorizontalite par les pieds a vis ou placez un objet dessous.

L'appareil touche quelque chose

Eloignez l'appareil de meubles ou d'appareils voisins.

Les bacs ou surfaces de rangement vacillent ou se coincent

Vérifiez les pieces amovibles puis remettez-les en place correctement.

Des bouteilles ou récipients se touchent

Eloignez légèrement les bouteilles ou réciPIents les uns des autres.

Remédier soi même aux petites pannes

Avant d'appeler le service après-vente (SAV):

Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui suivent.

Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie.

Dérangement Cause possible Remède

La température devie fortement par rapport au réglage.		Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes.Si la température est trop élevé, vérifie au bout de seulement quelques heures si un rapprochement de la température a eu lieu.Si la température est trop BASSE, vérifie à nouveau la température le lendemain.
Aucunvoyant ne s'allume.	Coupure de courant; disjoncteur disjoncté; fiche mâle pas complètement branchée dans la prise.	Branchez la fiche mâle dans la prise de courant. Vérifiez s'il y a du courant, vérifie les fusibles / disjoncteurs.
La température dans le compartment réfrigérateur est trop BASse.	You'veicz régèle la température trop BASse.	Haussez la température (voir la section « Réglage de la température »)
Le fond du compartment de réfrigération est mouillé.	Les rigoles à eau de dégivrage ou le trou d'écoulement sont bouchés.	Nettoyez les rigoles d'écoulement de l'eau de condensation et le tuyau d'écoulement voir « Nettoyage de l'appareil ». Fig. 14
Présence d'une épaissce couche de givre dans le compartment congélateur.		Dégivrage du compartment congélateur. Voir la section « Si vous dégivrez l'appareil ». Veillez toujours à ce que la portedu compartment congélateur soit toujours correctement fermée.
Dérangement Cause possible Remède
La température régnant dans le compartment congélateur est trop élevé.	Vous avez ouvert frequently l'appareil.	N'ouvre pas l'appareil inutillement.
	Les orifices d'apport et d'évacuation d'air sont recouverts par des objets faisant obstacle.	Enlevez ces obstacles.
	Vous avez mis uneasyez grande quantité d'aliments à congeler.	Ne dépassez pas la capacité de congélation maximale.

Votre apparéil est équipé d'un programme automatique d'autodiagnostic qui vous affiche les sources de défauts ; seul le service après-vente est en mesure de les supprimer.

Lancer l'autodiagnostic de l'ordinateil

1. Éteignez l'appareil et attendez 5 minutes.

2. Allumez l'appareil et au cours des dix premières secondes, appuyez pendant 3-5 secondes sur la touche de réglage de la température, Fig. 2/4, jusqu'à ce que la mention 2^ s'affiche à l'indicateur de température du compartmenté réfrigérateur.

Le programme d'autodiagnostic démarre lorsque les mentions de température s'allument les une après les autres.

Si au bout d'un temps bref l'appareil affiche la température réglée avant l'autodiagnostic, ceci signifie qu'il fonctionne correctement.

Si la mention super clignote pendant 10 secondes, cela signifie qu'il y a presence d'un defaulted.

Veuillez prévenir le service après-vente.

Terminer l'autodiagnostic de l'ordinateil

Une fois le programme executé, l'appareil revient sur le service normal.

Service après-vente

Si vous souhaitez demander des précisions, notre service après-vente se tient à votre disposition. Vous trouvez les données de contact dans la piece annexe de la garantie. Veuillez indiquer au SAV le numéro de série (E-Nr.) de l'appareil et son numéro de fabrication (FD).

Vous trouvrez ces indications sur la plaque signalétique. Fig. 16

Aidez-nous à éviter des déplacements inutiles : indiquez les numérios de série et de fabrication. Vous economiserez ainsi des suppléments de frais inutiles.

Commande de réparation et conseils en cas de dérangements

Vous trouvrez les données de contact des pays respectifs dans l'encart sur la garantie.
