MODE D'EMPLOI HVTM06ABS HAIER

Cave à vin à Thermoélectrique

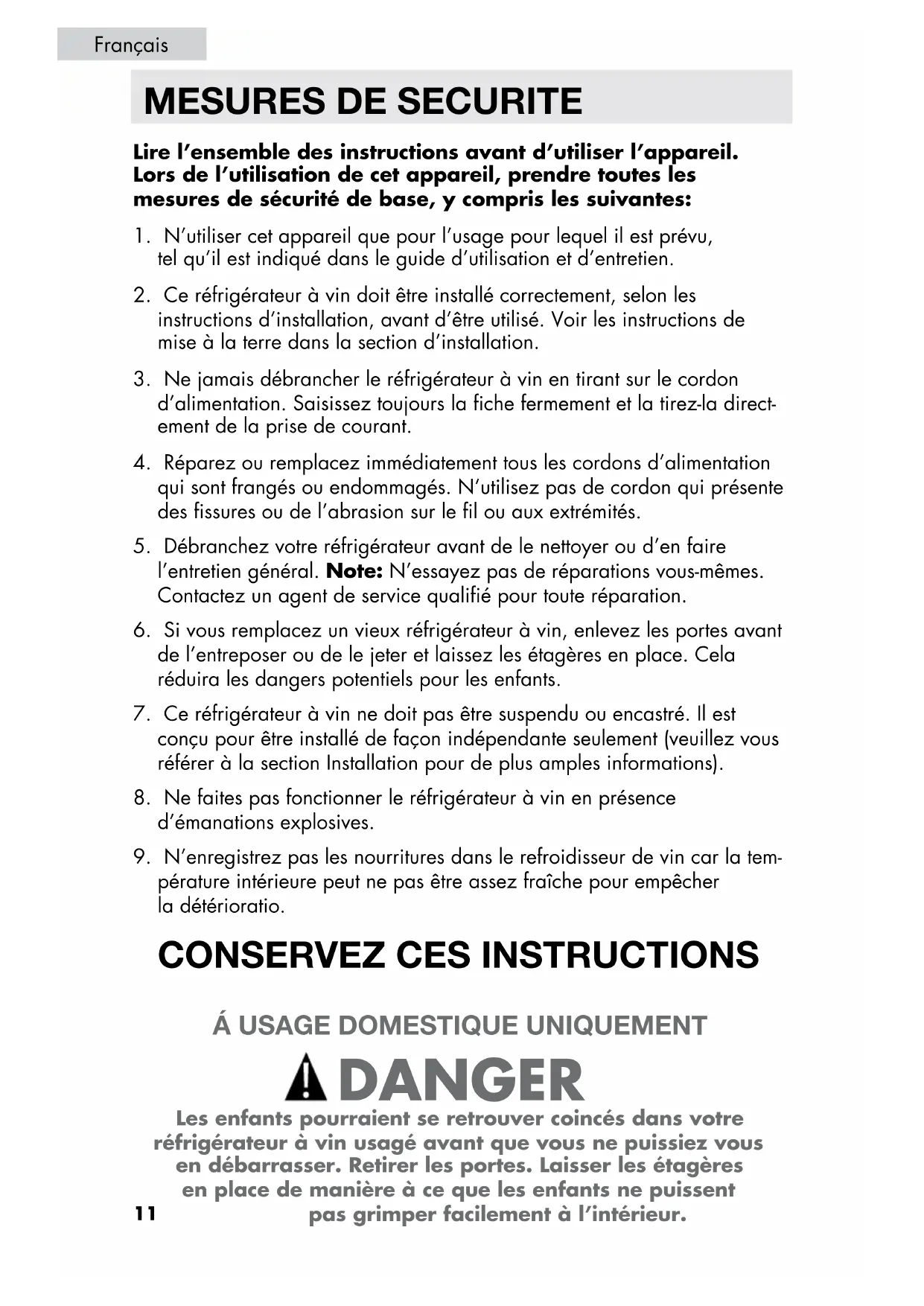

New York, NY 10018Lire l’ensemble des instructions avant d’utiliser l’appareil.

Lors de l’utilisation de cet appareil, prendre toutes les

mesures de sécurité de base, y compris les suivantes:

1. N’utiliser cet appareil que pour l’usage pour lequel il est prévu,

tel qu’il est indiqué dans le guide d’utilisation et d’entretien.

2. Ce réfrigérateur à vin doit être installé correctement, selon les

instructions d’installation, avant d’être utilisé. Voir les instructions de

mise à la terre dans la section d’installation.

3. Ne jamais débrancher le réfrigérateur à vin en tirant sur le cordon

d’alimentation. Saisissez toujours la fiche fermement et la tirez-la direct-

ement de la prise de courant.

4. Réparez ou remplacez immédiatement tous les cordons d’alimentation

qui sont frangés ou endommagés. N’utilisez pas de cordon qui présente

des fissures ou de l’abrasion sur le fil ou aux extrémités.

5. Débranchez votre réfrigérateur avant de le nettoyer ou d’en faire

l’entretien général. Note: N’essayez pas de réparations vous-mêmes.

Contactez un agent de service qualifié pour toute réparation.

6. Si vous remplacez un vieux réfrigérateur à vin, enlevez les portes avant

de l’entreposer ou de le jeter et laissez les étagères en place. Cela

réduira les dangers potentiels pour les enfants.

7. Ce réfrigérateur à vin ne doit pas être suspendu ou encastré. Il est

conçu pour être installé de façon indépendante seulement (veuillez vous

référer à la section Installation pour de plus amples informations).

8. Ne faites pas fonctionner le réfrigérateur à vin en présence

d’émanations explosives.

9. N’enregistrez pas les nourritures dans le refroidisseur de vin car la tem-

pérature intérieure peut ne pas être assez fraîche pour empêcher

CONSERVEZ CES INSTRUCTIONS

Á USAGE DOMESTIQUE UNIQUEMENT DANGER Les enfants pourraient se retrouver coincés dans votre

réfrigérateur à vin usagé avant que vous ne puissiez vous

en débarrasser. Retirer les portes. Laisser les étagères

en place de manière à ce que les enfants ne puissent

pas grimper facilement à l’intérieur.

Agrafer le ticket de caisse au guide.

Devra être présenté pour tout service après-vente sous garantie.

Nous vous remercions d’avoir

choisi ce produit Haier. Ce guide

d’utilisation facile d’emploi permet

une utilisation optimum du

réfrigérateur á vin.

Ne pas oublier de prendre note du

numéro de modèle et de série. Ils

sont inscrits sur une plaquette

apposée l’arrière réfrigérateur à vin.

INSTALLATION DU REFRIGERATUER A VIN 14-16

Désemballage du Réfrigérateur á Vin 14

Circulation d’Air Adéquate 14

Caractéristiques Electriques 14

L’usage de Rallonges 14

Limitations d’installation 15

Crochet stabilisateur 15

Alignement de porte 16

CARACTERISTIQUES DU REFRIGERATEUR A VIN 16

Ajustements de Température 16

Systeme de Refroidissement Thermoélectrique 17

Filtre du ventilateur 17

ENTRETIEN ET NETTOYAGE DU REFRIGERATEUR A VIN 18

Nettoyage et Maintenance 18

Coupures de Courant 18

Entretien lors des Vacances ou d’un Déménagement 18

1. Cordon d’alimentation

4. Tableau de commande

5. Poignée encastrée

6. Couverture de Charnière

7. Plateau de récupération

8. Charnière inférieure

9. Le filtre du ventilateur

12. Lumière intérieure (non illustrée)

Note: Cette figure est uniquement à but illustratif et peut être différent du

Désemballage du Réfrigérateur á Vin

1. Retirer l’ensemble du matériel d’emballage. Ceci comprend la base en mousse

ainsi que l’ensemble du matériel adhésif qui maintient les accessoires du

réfrigérateur à vin l’intérieur tout comme à l’extérieur. Faire glisser et retirer la

protection plastique ou en mousse servant à préserver le compresseur de tout

dommage causé par les vibrations

2. Inspecter et enlever tout restant d’emballage, de scotch ou de

matériaux imprimés avant de brancher le réfrigérateur à vin.

Circulation d’Air Adéquate

• Pour être sûr que le réfrigérateur á vin fonctionne à son maximum d’efficacité,

l’installer dans un environnement favorable à une bonne circulation d’air et

possédant des connexions de plomberie et d’électricité saines.

• Les indications suivantes concernent l’espace recommandé autour du

réfrigérateur á vin:

Latéralement 2" (50mm)

Partie supérieure 4" (100mm)

• Ne remplissez pas au-dessus du niveau votre refroidisseur de vin pour

le circulaton interne approprié d’air.

NOTE: Permet à assez d’espace dans le devant de l’unité pour

ouvrir la porte à 120º

Caractéristiques Electriques

• Pour l’alimentation du réfrigérateur á vin, veiller à utiliser une prise de courant

convenable (115V~60Hz 15A) raccordée à la terre.

• Eviter d’utiliser des adaptateurs à trois fiches ou de sectionner la troisième

fiche reliée à la terre dans le but d’utiliser un branchement à deux fiches. Cette

pratique pourrait s’avérer dangereuse dans la mesure où le réfrigérateur á vin

n’est pas relié convenablement à la terre, et risquerait de causer des risques

L’usage de Rallonges

• Eviter l’usage d’une rallonge à cause des dangers de sûreté potentiels sous les

certaines conditions. Si c’est nécessaire d’utiliser une rallonge, utiliser

seulement une rallonge à 3 fils qui a un mettre à terre le bouchon de 3 lames

et une sortie de 3 entailles qui accepteront le bouchon. L’évaluer marqué de la

rallonge doit être égal à ou plus grand que l’évaluer électrique de l’appareil.

INSTALLATION DU REFRIGÉRATEUR Á VIN15

Limitations relatives à l’Installation

• Ne pas installer le réfrigérateur á vin dans un endroit qui n’est pas

convenablement isolé ou chauffé; comme par exemple un garage, etc.

Le réfrigérateur á vin n’est pas conçu pour fonctionner à des températures

• Choisir un endroit convenable et placer le réfrigérateur á vin sur une surface

solide et plane, loin de sources de chaleur telles que: les radiateurs, les

éléments chauffants à plinthes, les cuisinières, etc. N’importe quelle inégalité

de plancher devrait être corrigée avec les jambes de mise à niveau plac sur les

coins plan et arrière de votre refroidisseur de vin.

• Votre refroidisseur de vin est conçu pour l’installation debout libre

seulement Il OS non conçu pour le bult dans l’application.

NOTE: Pour minimiser le risque de rouiller, les dommages de

fuite et isolation, éviter plaçant l’unité dans un endroit où

l’humidité lourde est présente. En aucun cas renverser ou

directement appliquer de l’eau sur ou dans l’unité.

Alignement de la porte

1. Retirer la vis de protection de la charnière.

2. Desserrez les trois vis utilisant un tournevis phillips.

3. Desserrer les vis de la charnière supérieure à l’aide d’un tournevis cruciforme.

4. Régler la porte ou placer une cale puis serrer les vis.

5. Replacer la protection dela charnière supérieure.

Crochet stabilisateur (HVTM04ABB SEULEMENT)

Pour augmenter la stabilité du produit, nous vous recommandons fortement

d’attacher le crochet stabilisateur de votre cellier.

1. Retirez le crochet et les trois vis du sac de plastique.

2. Insérer les 3 vis dans les trous du crochet et vissez-les dans des trous

pré-percés au bas de votre cellier (voir le schéma )

3. Resserrez les vis.

CARACTERISTIQUES ET UTILISATION DE LA CAVE A VIN Branchez la cave à vin dans la prise murale pour mettre en marche l’appareil.

Vous pouvez régler la temperature de votre cave à vin au réglage que vous

désirez. La température variera de 46˚F/7°C à 66˚F/17°C. Quand vous mettez

l’appareil en marche initialement, le voyant lumineux affichera la température

ambiante. Le voyant lumineux affichera ensuite la température interne.

En appuyant sur le bouton ( ) de la température à l’écran augmentera la

température et appuyer sur le bouton ( ) de la température diminuera la

La cave à vin est également dotée d’une lumière pour votre convenance. Un

bouton à l’intérieur de la cave à vin, sur le côté supérieur droit mettra la lumière

en marche manuellement. En mode de fonctionnement normal, le mieux est de

laisser la lumière éteinte.

Veuillez noter que la température ambiante dans un appareil électrique thermal

dépend de la température ambiante. Vous pouvez régler la température de

la carrosserie entre ces variations mais l’appareil peut ne pas atteindre la

température préréglée.

Pour ce modèle, quand la température ambiante est de 77°F/25°C, la

température la plus basse pouvant être atteinte est de 50-52°F/10°-11°C. Quand

la température ambiante est de 73°F/22°C, la température de la carrosserie peut

être approximativement de 46-48°F/7°C-8°C.

Quand la température ambiante est inferieure à la température préréglée, la cave

à vin ne fonctionnera pas jusqu’à ce que la température ambiante augmente

pour dépasser la température préréglée. Augmenter la températureDiminuer la températureLumière ^

Système de refroidissement thermoélectrique:

• Les caves à vin thermoélectriques (aussi appelé semi-conducteur) n’utilisent pas

de compresseur et créent donc un bruit minime et une vibration minimale. En

plus d’être extrêmement silencieux l’absence de vibration empêchera la

formation de bulles dans le vin entreposé. Par ailleurs, les appareils

thermoélectroniques sont très fiables et demandent un entretien minime tout

en maintenant la température présélectionnée idéale pour conserver le vin. La

technologie thermoélectrique est également favorable à l’environnement car

elle n’abîme pas les réfrigérants de type CFC, HCFC ou HFC impliqués dans

ce processus de refroidissement.

• Les clayettes sont en chrome pour un style impeccable et un nettoyage facile.

• La cave à vin est dotée d’une lumière dans chaque compartiment pour votre

convenance. Un bouton en haut à droite de l’appareil fait marcher les deux

lumières. Dans des conditions de fonctionnement normal le mieux est de laisser

Filtre du ventilateur

Pour maintenir une bonne performance et vous assurer de la longévité du système

de refroidissement du cellier, le filtre du ventilateur devra être enlevé et nettoyé

au minimum tous les 6 mois, ou plus fréquemment si possible, pour enlever la

saleté, la poussière et les poils qui peuvent s’accumuler, empêchant ainsi le sys-

tème de refroidissement de fonctionner adéquatement.

DÉBRANCHEZ TOUJOURS L’APPAREIL AVANT DE NETTOYER LE FILTRE Il y a 2 méthodes efficaces pour nettoyer le filtre externe du ventilateur :

• Vous pouvez utiliser un aspirateur pour enlever la saleté, la poussière et les

• Vous pouvez aussi, comme alternative, utiliser l’air comprimé pour nettoyer le

filtre du ventilateur, du genre utilisé pour nettoyer un clavier d’ordinateur. Pour

éviter des blessures, assurez-vous de bien respecter les directives d’utilisation

de l’appareil d’air comprimé.18

ENTRETIEN E NETTOYAGE DU REFRIGERATEUR A VIN Nettoyage et Maintenance

Attention: Pour éviter les risques d’électrocution; toujours débrancher

le réfrigérateur á vin avant de le nettoyer. Le non respect de

cette mesure peut entraîner des blessures graves ou mortelles.

Précautions: Avant d’avoir recours à des produits d’entretien, toujours

consulter et suivre les instructions du fabricant et

recommandations afin d’éviter toute blessure éventuelle et

risque de dégât de matériel.

• Si de l‚eau est recueillie dans le plateau de récupération à

l‚arrière de l‚appareil, débarrassez-vous de l‚eau et réinsérez le

plateau de récupération en place.

• Préparer une solution de nettoyage comportant 3 à 4 cuillerées

à soupe de bicarbonate de soda mélangé à de l’eau chaude.

A l’aide d’une éponge ou un tissu doux humectés de solution de

nettoyage; essuyer le réfrigérateur á vin.

• Rincer à l’eau chaude et sécher à l’aide d’un tissu doux.

• Ne pas utiliser de détergents chimiques, abrasifs, ou contenant

de l’ammoniaque ou du chlore, ni de solvants ou de tampons à

récurer en métal. CERTAINS de ces produits chimiques

peuvent dissoudre, endommager et/ou décolorer

le réfrigérateur á vin.

• Des pannes d’alimentation occasionnelles peuvent survenir à cause d’une

tempête ou de causes autres. Retirer le cordon d’alimentation de la prise CA

pendant toute la durée de la coupure d’alimentation. Lorsque le courant

électrique est rétabli, rebrancher le cordon dans la prise CA.

Vacances et Déménagement

• Pendant les périodes de vacances ou d’absence prolongée, placer le CADRAN

de température sur la position ‘OFF’ (arrêt) et nettoyer le réfrigérateur á vin

ainsi que les joints de porte en suivant les procédures du chapitre intitulé

‘Nettoyage général’. Faire en sorte que la porte reste ouverte de manière à ce

que l’air puisse circuler à l’intérieur. Toujours déplacer le réfrigérateur á vin

en position verticale. Ne pas déplacer l’appareil en position horizontale.Ceci

pourrait endommager le système d’étanchéité.19

Le Réfrigérateur á vin ne fonctionne pas:

• Veiller à ce que le réfrigérateur á vin soit bien branché.

• Veiller à ce que la prise de courant AC fonctionne bien en

vérifiant le disjoncteur.

Le vin semble trop chaud:

• La porte est ouverte trop fréquemment.

• Accordez l’heure pour le vin récemment ajouté d’atteindre température désirée.

• Vérifier l’étanchéité des joints.

• Régler le programmateur de température sur froid.

• Nettoyez le filtre du ventilateur.

La température de vin est trop froide:

• Si le programmateur de température est placé sur une position trop froide, le

régler sur une position plus chaude.

Accumulation d’humidité à l’intérieur ou à l’extérieur

du refrigérateur á vin:

• Ceci est normal pendant les périodes de grande chaleur humide.

• Ouvertures de la porte prolongée ou trop fréquente.

• Vérifier l’étanchéité des joints.

La porte du réfrigérateur á vin/congélateur ne ferme

• Mettre le réfrigérateur à niveau.

• Vérifiez les colmatages, par exemple: bouteilles de viníetageres.

GARANTIE LIMITÉE Eléments sous garantie et durée

Cette garantie couvre tous les défauts

de main-d’œuvre et de matériaux pour

12 mois pour la main d’oeuvre

12 mois pour les pièces

La garantie prend effet le jour de

l’achat de l’article. Le ticket de caisse

d’origine doit être présenté au centre

de réparation agréé pour toute

réparation sous garantie.

EXCEPTIONS: Garantie pour

usage commercial ou location.

90 jours pour la main d’œuvre

(service en atelier uniquement)

90 jours pour les pièces

Aucune autre garantie n’est

1. Les pièces électriques et mécaniques

servant au fonctionnement de

l’appareil, pour une période de 12

mois. Ceci comprend l’ensemble des

pièces, à l’exception de la finition et

Réparations qui seront

1. Nous nous engageons à réparer ou

remplacer, à notre discrétion, toute

pièce électrique ou mécanique

s’avérant défectueuse dans des

conditions normales d’utilisation, au

cours de la période de

2. L’acheteur ne subira aucun frais

pour les pièces et la main-d’œuvre

couvertes par la garantie, au cours

de la première période de 12 mois.

3. Contacter le centre de réparations

agréé le plus proche. Pour obtenir

les nom et adresse du centre le plus

proche, appeler le 1-877-337-3639.

LES APPAREILS SONT COUVETRS PAR LA GARANTIE SUR LE TERRITOIRE CONTINENTAL DES ETATS-UNIS, Á PUERTO RICO ET AU CANADA:

Les dommages résultant d’une

installatio incorrecte.

Les dommages survenus pendant le

transport. Les défauts ne résultant pas

Les dommages résultant d’un usage

incorrect ou abusif, d’un accident, de

modifications, d’un manque d’entretien

ou de maintenance, ou d’une tension

Les dommages résultant d’un usage

autre que l’usage ménager.

Les dommages résultant d’un entretien

ou de réparations par quiconque autre

qu’un distributeur ou centre de

Garnitures décoratives ou ampoules

pouvant être remplacées. Transport et

Main d’œuvre (après la période initiale

CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES DE VALEUR MARCHANDE OU D’ADÉQUATION A UN USAGE PRECIS Le recours offert dans cette garantie est

exclusif et est accordé à l’exclusion de

La garantie ne couvrant pas les

dommages directs et indirects, les

limitations ci-dessus peuvent ne pas

s’appliquer à tous les cas. Certains

états ne permettant pas la limitation de

la durée des garanties implicites, les

limitations ci-dessus peuvent ne pas

s’appliquer à tous les cas.

Cette garantie confère à l’acheteur des

droits spécifiques et celui-ci peut

bénéficier d’autres droits qui varient

Agrafer le ticket de caisse au guide.

Il devra être présenté pour tout service après-vente sous garantie.

INDICE Gracias por utilizar nuestro

the “Haier Customer Satisfaction Center” at 877.337.3639.

DATED PROOF OF PURCHASE REQUIRED FOR WARRANTY SERVICE IMPORTANT Ne pas Réexpédier ce Produit au Magasin

Pour tout problème concernant ce produit, veuillez contacter le service des

consommateurs “Haier Customer Satisfaction Center” au 1-877-337-3639.
