Caractéristiques techniques	Moniteur PHILIPS 150S7FS, écran LCD de 15 pouces, résolution 1024 x 768 pixels, temps de réponse de 5 ms, luminosité de 250 cd/m², contraste 1000:1.
Connectivité	Ports VGA et DVI, entrée audio, compatible avec les systèmes d'exploitation Windows et Mac.
Utilisation	Idéal pour un usage bureautique, navigation internet, et visionnage de vidéos. Réglage de la hauteur et inclinaison pour un confort optimal.
Maintenance et réparation	Nettoyage régulier de l'écran avec un chiffon doux, vérification des connexions, et mise à jour des pilotes si nécessaire.
Sécurité	Conforme aux normes de sécurité CE, protection contre les surcharges électriques, et utilisation recommandée dans un environnement sec.
Informations générales	Garantie de 2 ans, consommation d'énergie de 20W, poids de 3.5 kg, dimensions 35.5 x 36.5 x 15.5 cm.

FOIRE AUX QUESTIONS - 150S7FS PHILIPS

Comment régler la luminosité de mon moniteur PHILIPS 150S7FS ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' sur le moniteur, naviguez jusqu'à 'Luminosité' et ajustez le niveau selon vos préférences.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez un autre câble d'alimentation.

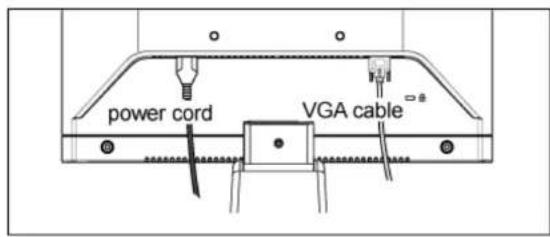

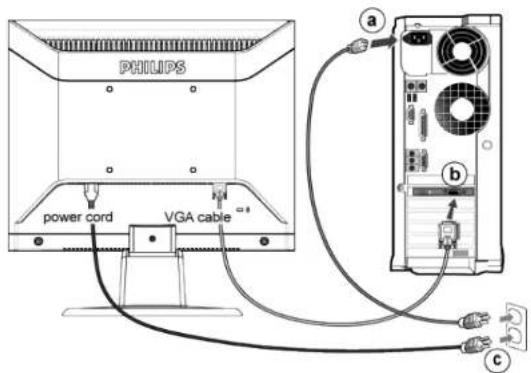

Comment connecter mon moniteur PHILIPS 150S7FS à un ordinateur ?

Utilisez un câble VGA ou DVI pour connecter le moniteur à votre ordinateur. Assurez-vous que le moniteur est sélectionné comme source d'affichage dans les paramètres de votre ordinateur.

Que faire si l'image est floue sur mon moniteur ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle correspond à la résolution native du moniteur (1920 x 1080). Vous pouvez également essayer de réinitialiser les paramètres de l'écran.

Comment nettoyer l'écran de mon moniteur PHILIPS 150S7FS ?

Utilisez un chiffon doux et sec pour essuyer l'écran. Si nécessaire, vous pouvez légèrement humidifier le chiffon avec de l'eau distillée ou un nettoyant spécial pour écrans.

Mon moniteur affiche 'Pas de signal', que dois-je faire ?

Vérifiez que le câble vidéo est correctement connecté à votre ordinateur et au moniteur. Assurez-vous également que le moniteur est allumé et qu'il est sur la bonne source d'entrée.

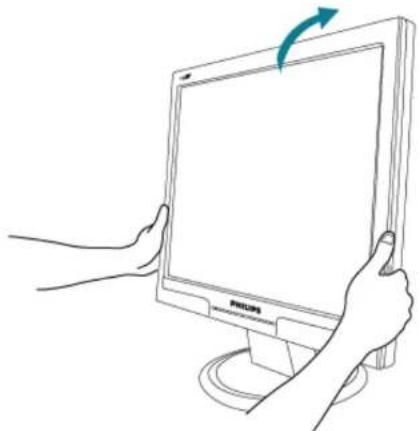

Comment ajuster la hauteur et l'inclinaison de mon moniteur ?

Le PHILIPS 150S7FS est équipé d'un support réglable. Tirez doucement le moniteur vers le haut ou vers le bas pour ajuster la hauteur, et inclinez-le vers l'avant ou l'arrière selon vos besoins.

Y a-t-il une garantie pour le moniteur PHILIPS 150S7FS ?

Oui, le moniteur PHILIPS 150S7FS est généralement couvert par une garantie de 2 ans. Vérifiez votre reçu ou la documentation fournie pour les détails spécifiques.

MODE D'EMPLOI 150S7FS PHILIPS

Sécurité et remèdes en cas de panne

• Précautions de Sécurité et Entretien
• Questions Fréquemment Posées Recherches de Causes de Pannes
• Informations Concernant les Réglements
• Autres Informations Associées

Précautions de sécurité et d'entretien

AVERTISSEMENT: L'utilisation de contrôles, de réglages ou de procédures différentes de celles précisées dans cette documentation risquent d'entraîner une exposition à des chocs, des dangers ÉLECTRIQUES et/ou des dangers mécaniques.

Lorsque vous connectez et utilisez le moniteur de votre ordinateur, lisez et suivez les consignes suivantes :

Utilisation :

• Protégez le moniteur de la lumière directe du soleil et ne l’utilisez pas à proximité de poêles ou autres sources de chaleur. Éloignez tout objet pouvant tomber dans les orifices de ventilation ou empêcher le refroidissement correct des composants électroniques du moniteur. N’obstruez pas les orifices de ventilation du boîtier. Lors de la disposition du moniteur, veillez à ce que la fiche d'alimentation et la prise soient facilement accessibles. Si vous mettez le moniteur hors tension en débranchant le câble secteur ou le câble d'alimentation CC, attendez 6 secondes avant de rebrancher ces câbles. Toujours utilisez le cordon secteur fourni par Philips. Si vous constatez qu’il est manquant, veuillez prendre contact avec tout centre de service local (reportez-vous au chapitre « Centre d'information à la clientèle »).
• Ne pas soumettre le moniteur LCD à des importantes vibrations ni à des impacts pendant l'utilisation. Ne pas heurter ni laisser tomber le moniteur pendant l'utilisation ou le transport.

Entretien :

• Afin d'éviter d'endommager l'écran LCD, n'exercez aucune pression excessive sur celui-ci. Lorsque vous déplacez le moniteur, saisissez-le par son cadre pour le soulever; ne mettez assurément pas vos mains ni vos doigts sur l'écran pour le soulever. Débranchez le moniteur si vous envisagez de ne pas l'utiliser pendant un certain temps. Débranchez le moniteur si vous voulez le nettoyer. Pour ce faire, utilisez un chiffon légèrement humide. Vous pouvez aussi vous servir d'un chiffon sec, pour autant que le moniteur soit hors tension. Par contre, n'utilisez jamais de solvants organiques, tels que l'alcool ou des liquides à base d'ammoniaque pour nettoyer le moniteur. Afin d'éviter tout risque d'électrocution ou d'endommagement permanent à l'appareil, n'exposez pas le moniteur à la poussière, ni à la pluie. Ne le mettez pas non plus en contact

Sécurité et remèdes en cas de panne

avec de l'eau ni avec un environnement excessivement humide.

Si vous moniteur est mouillé par de l'eau, essuyez-le aussi rapidement que possible à l'aide d'un chiffon sec. Si un corps étranger ou de l'eau pénétrent dans le moniteur, mettez-le immédiatement hors tension et débranchez le cordon secteur. Retirez ensuite le corps étranger ou épongez l'eau et envoyez le moniteur au centre de maintenance. Ne stockez pas et n'utilisez pas le moniteur LCD dans des endroits exposés à la chaleur, aux rayons directs du soleil ou à un froid extrême. Afin d'assurer les performances optimales de votre moniteur et l'utiliser pendant plus longtemps, il doit se couvrir dans un endroit compris dans les plages de température et d'humidité suivantes:

Service après-vente :

Adressez-vous à un technicien si le moniteur ne fonctionne pas normalement ou si vous n'êtes pas sûr(e) de la procédure à suivre après avoir lu les instructions du mode d'emploi.

RETOUR AU HAUT DE LA PAGE

• Sécurité et Recherche de Causes de Pannes QFP Générales
• Réglages d'écran
• Compatibilité avec d'autres périphériques
• Technologie Panneau LCD
• Ergonomie, Écologie et Normes de Sécurité Recherche de Causes de Pannes
• Informations Concernant les Réglements Autres Informations Associées

QFP générales

Q: Au moment de l'installation de mon moniteur, que dois-je faire si l'écran affiche "Impossible d'afficher ce mode vidéo" ?

R: Mode vidéo recommandé pour les moniteurs Philips 15": 1024 x 768@60Hz

1. Débranchez tous les câbles et connectez ensuite votre PC au moniteur que vous utilisiez précédemment et dont l'affichage était correct.
2. Dans le menu Démarrer de Windows, sélectionnez Paramètres/Panneau de configuration. Sélectionnez dans cette dernière fenêtre l'icône Affichage. Dans la fenêtre Propriétés pour Affichage, sélectionnez l'onglet Configuration. Ensuite, dans l'espace du bureau, déplacez le curseur sur 1024 x 768 pixels (15").
3. Cliquez sur le bouton Propriétés avancées et réglez la fréquence de rafraîchissement sur 60Hz et cliquez ensuite sur OK.
4. Remettez l'ordinateur sous tension et répétez les étapes 2 et 3 pour vérifier que le PC est réglé sur 1024 x 768@60Hz (15").
5. Mettez l'ordinateur hors tension, débranchez l'ancien moniteur et reconnectez le moniteur LCD Philips.
6. Remettez le moniteur et ensuite votre PC sous tension.

Q: Que signifie pour moi "fréquence de régénération" dans un moniteur LCD?

R: Pour les moniteurs LCD, la fréquence de régénération compte bien moins. Les moniteurs LCD affichent à 60 Hz une image stable, sans scintillement. Il n'y a pas de différence visible entre 85 Hz et 60 Hz.

Q: À quoi correspondent les fichiers. inf et. icm présents sur le CD-ROM? Comment installer les pilotes (. inf et. icm)?

Il s'agit des fichiers pilotes pour votre moniteur. Suivez les instructions du mode d'emploi pour installer ces pilotes. Lors de la première installation, il se peut que votre ordinateur vous réclame les pilotes pour le moniteur (fichiers. inf et. icm) ou un disque pilote. Suivez les instructions pour insérer le CD-ROM « compagnon » inclus dans la boîte. Les pilotes pour le moniteur (fichiers. inf et. icm) seront installés.

file:/ / / C0E/ IODELS/ philips/CD manual/15/150S7/1cd/manual/PRENCH 150S7/safety/S4-40. HT192006/2/2210:34:54

automatiquement.

Q: Comment régler la résolution?

R: Votre carte vidéo/ pilote graphique et votre moniteur déterminent ensemble les résolutions disponibles. Vous pouvez sélectionner la résolution souhaitée à l'aide du Panneau de configuration Windows® et des Propriétés pour affichage.

Q: Que faire si je ne m'en sors pas lors des réglages du moniteur?

Il suffit d'appuyer sur la touche OK, de sélectionner ensuite « Reset » (Réinitialisation) pour retrouver tous les réglages usine d'origine.

Q: En quoi consiste la fonction Auto?

La touche Réglage AUTO restitue la position optimale d'écran, les réglages de phase et d'horloge, en appuyant sur un bouton unique - sans avoir à naviguer à travers les menus OSD(On Screen Display) et les touches de contrôle.

Remarque : La fonction automatique est uniquement disponible avec certains modèles.

Q: Mon moniteur ne reçoit pas de courant (la diode électroluminescente Alimentation ne s'allume pas) ? Que dois-je faire?

R: S'assurer que le cordon d'alimentation CA est connecté entre le moniteur et la sortie CA et appuyer sur une touche du clavier / la souris pour activer le PC.

Q: Le moniteur LCD accepte-t-il un signal entrelacé présent avec les modèles de PC ?

R: Non. Si un signal entrelacé est utilisé, l'écran affiche à la fois les lignes de balayage horizontal paires et impaires, ce qui provoque une distorsion de l'image.

Q: Pour les LCD, qu'implique la fréquence de régénération?

R: À la différence de la technologie d'affichage CRT dans laquelle la vitesse du faisceau d'électrons balayé du haut vers le bas de l'écran détermine le scintillement, un affichage de matrice active utilise un élément actif (TFT) pour contrôler chaque pixel individuel; la fréquence de régénération ne s'applique donc pas juste à la technologie LCD.

L'écran LCD résistera-t-il aux éraflures?

R: Un revêtement protecteur est appliqué sur la surface du LCD, il résiste jusqu'à un certain degré (la durée d'un crayon 2H à peu près). De manière générale, il est recommandé de ne pas exposer la surface du panneau à des chocs excessifs ou à des éraflures.

Comment dois-je nettoyer la surface du LCD?

R : Pour un nettoyage normal, utilisez un chiffon doux et propre. Pour un nettoyage en profondeur, veuillez utiliser de l'alcool isopropylique. N'utilisez pas d'autres solvants, tels que l'alcool éthylique, l'ethanol, l'acétone, l'hexane, etc.

R: Oui, vous pouvez changer vos paramètres de couleurs grâce à la commande OSD en respectant les procédures suivantes,

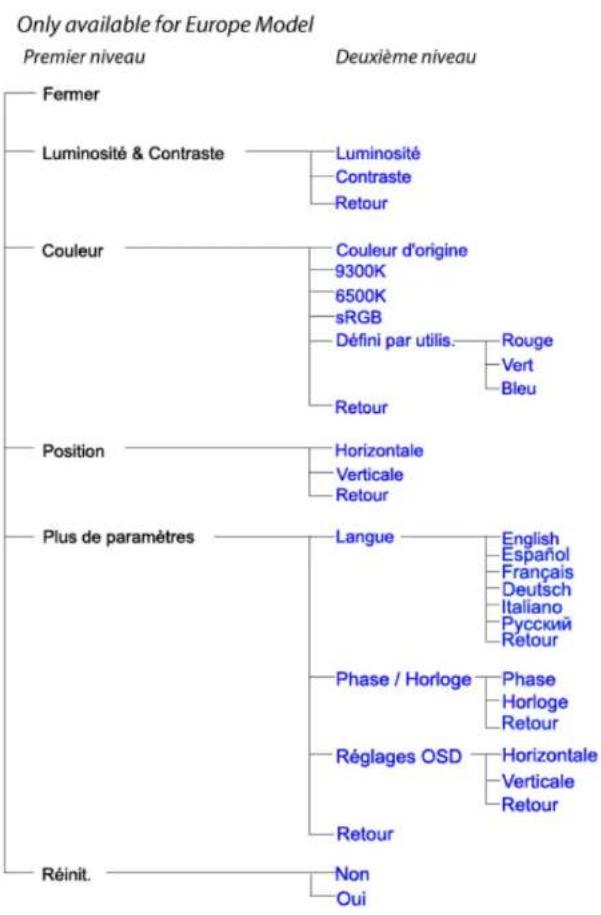

1. Appuyer sur « OK » pour afficher le menu OSD (On Screen Display)
2. er dans les paramètres de couleur; il y a cinq paramètres comme indiqué ci-dessous.

a. 6500K; ce paramètre présente le panneau dans un ton proche du blanc rougeâtre.

b. 9300K; ce paramètre présente le panneau dans un ton proche du blanc bleuâtre.

c. Original; ce paramètre charge le panneau par défaut en matière de ton. (Remarque: une marque de panneau différente peut désigner une température de couleur différente*)

d. sRGB; il s'agit d'un paramètre standard destiné à assurer un bon échange de couleurs entre différents périphériques (p. ex. caméras numériques, moniteurs, imprimantes, scanners, etc.)

e. Configuré par l'utilisateur; l'utilisateur peut désirer sa couleur de

préférence en ajustant les couleurs rouge, verte, bleue.

Mesure de la couleur de la lumière rayonnée par un objet chauffé. Cette mesure est exprimée en termes d'échelle absolue (degrés Kelvin). Les températures Kelvin inférieures telles que 2004K sont rouges; les températures supérieures telles que 9300K sont blue. La température neutre est blanche, à 6504K.

R: Oui, les moniteurs LCD Philips Brilliance sont dotés de cette fonction en option. Les quatre trous du montage VESA standard sur le couvercle arrière permettent à l'utilisateur de monter le moniteur Philips sur la plupart des bras ou accessoires VESA standard. Nous vous recommandons de contacter votre représentant de commerce Philips pour de plus amples renseignements.

RETOUR AU HAUT DE LA PAGE

Réglages de l'écran

Q: Qu'est-ce que le programme FPadjust du disque d'installation et du CD-ROM?

R: Le programme FPadjust crée des motifs d'alignement vous aidant à régler, en vue d'une performance optimale, les paramètres du moniteur, tels que le contraste, la luminosité, la position horizontale, la position verticale, la phase et l'horloge.

Q: Lors de l'installation de mon moniteur, comment en obtenir les valeurs performances?

Pour bénéficier des meilleures performances, assurez-vous que les réglages de l'écran sont sélectionnés sur 1024 x 768@60Hz pour 15". Remarque: Vous pouvez vérifier les réglages en cours en appuyant sur la touche OSD OK. Le mode d'affichage en cours apparaitra alors dans les informations produit sous les commandes principales OSD. 2. Pour installer le programme Flat Panel Adjust (réglage de l'écran plat) présent sur le CD-ROM d'installation, affichez le contenu du CD-ROM et cliquez deux fois sur l'icone FP_setup4.3.exe. Cette opération installera automatiquement le programme et placera un raccourci sur votre bureau. 3. Exécutez Fpadjust en cliquant deux fois sur le raccourci. Suivez les instructions étape par étape afin d'optimiser la performance de l'image avec le

file:/ / / CDEI/DCDELS/philips/CD manual/15/150S7/1cd/manual/RENCN 150S7/safety/S4-40. HT492006/2/2210:34:54

contrôleur vidéo de votre système.

Q: En termes de radiation, quelle est la différence entre les LCD et les CRT?

Les LCD n’utilisant pas de canon à électrons, ils n’engendrent pas le même volume de radiations à la surface de l’écran.

RETOUR AU HAUT DE LA PAGE

Compatibilité avec d'autres périphériques

Q: Puis-je connecter mon moniteur LCD à n'importe quel ordinateur, poste de travail ou Mac?

R: Oui, tous les moniteurs LCD de Philips sont totalement compatibles avec les ordinateurs, Mac et postes de travail standard. Vous aurez peut-être besoin d'un adaptateur de cable pour connecter le moniteur à votre Mac. Contactez votre représentant des ventes Philips pour plus d'informations.

Q: Les moniteurs LCD Philips sont-ils Plug-and-Play?

R: Oui, les moniteurs sont prêts à l'emploi (Plug-and-Play) et compatibles avec Windows® 95, 98, 2000 et XP.

Q: Qu'est-ce que l'USB (Universal Serial Bus)?

R: Imaginez que l'USB est une prise intelligente pour les périphériques d'ordinateur. L'USB détermine automatiquement quelles ressources (programme de gestion et largeur de bande du bus par exemple) sont requises par les périphériques. L'USB rend des ressources nécessaires disponibles sans l'intervention de l'utilisateur. L'USB a trois avantages principaux. Il élimine "l'angoisse du boîtier", à savoir la peur de retirer le boîtier de l'ordinateur pour installer des cartes de circuit - qui nécessitant souvent le réglage de paramètres IRQ complexes - pour les périphériques supplémentaires. L'USB élimine la "saturation de port". Sans l'USB, les ordinateurs

CIP (Questions fréquemment Posées)

dont en général limites à une imprimante, deux ports COM (une souris et un modem en général), un port parallèle supplémentaire (scanner ou caméra vidéo par exemple) et un marche à balai. De plus en plus de périphériques destinés aux ordinateurs multimédia font chaque jour leur entrée sur le marché.

Avec l'USB, jusqu'à 127 périphériques peuvent fonctionner simultanément sur un ordinateur. L'USB permet le "branchement direct". Pas besoin d'éteindre, de brancher, de relancer et d'exécuter l'installation pour installer des périphériques. Pas besoin non plus de répéter ces étapes dans l'autre sens pour débrancher un périphérique. Bref, l'USB transforme la devise "Brancher et prier" en un authentique "Prêt à jour"!

Consultez le glossaire pour davantage d'informations sur la prise USB.

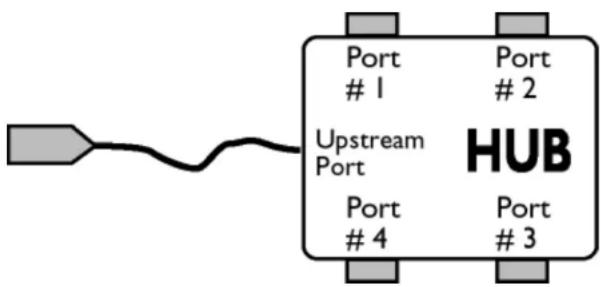

Qu'est-ce qu'un concentrateur d'usb?

R: Un concentrateur d'USB offre des connexions supplémentaires au bus de série universel. Un port en amont du concentrateur connecte un concentrateur à l'hôte, un ordinateur généralement. Plusieurs ports en aval dans un concentrateur permettent une connexion à un autre concentrateur ou périphérique, tel qu'un clavier USB, un appareil photo ou une imprimante.

RETOUR AU HAUT DE LA PAGE

Technologie panneau LCD

R: Un LCD (Affichage à cristaux liquides) est un périhérique optique couramment utilisé pour afficher des caractères ASCII et des images sur des éléments numériques tels que des montres, des calculéttes, des consoles portables deieux, etc. LCD est la technologie utilisée pour les affichages dans les ordinateurs portables et les autres ordinateurs de petite taille. De même que les technologies de diode electroluminescente et gaz-plasma, LCD permet aux affichages d'être bien plus minces que la technologie de tube à rayons cathodiques (CRT). LCD consomme bien moins d'électricité que les affichages DEL et à gaz carils fonctionnent sur le principe du blocage de la lumière plûôt que de l'émettre.

file:/ / / C0E/ IODELS/ philips/CD manual/15/150S7/1cd/manual/PRENCH 150S7/safety/S4-40. HT692008/2/2210:34:54

Q: Qu'est-ce qui différencie des LCD à matrice passive des LCD à matrice active?

R: Un LCD est constitué soit d'une grille d'affichage de matrice active, soit d'une matrice passive. Une matrice active a un transistor situé à chaque intersection de pixel, nécessitant moins de courant pour contrôler la luminescence d'un pixel. C'est pourquoi le courant d'un affichage de matrice active peut être éteint et allumé plus fréquemment, améliorant ainsi le temps de régénération de l'écran (votre pointeur de souris semblera se déplacer de manière plus fluide sur l'écran par exemple). La matrice LCD passive a une grille de conducteurs dotée de pixels situés à chaque intersection de la grille.

Quels sont les avantages du LCD TFT par rapport au CRT?

R: Dans un moniteur CRT, un canon tire des électrons et une lumière générale en faisant se heurter des électrons polarisés sur du verre fluorescent. Les moniteurs CRT fonctionnent avec un signal RGB analogue. Un moniteur LCD TFT est un périphérique affichant une image d'entrée en exploitant un panneau de cristaux liquides. Le TFT a une structure fondamentalement différente d'un CRT : chaque cellule a une structure de matrice active et des éléments actifs indépendants. Un LCD TFT a deux panneaux en verre et l'espace existant entre les deux panneaux est rempli de cristaux liquides. Lorsque chaque cellule est connectée avec des électrodes et imprimée avec une tension, la structure moléculaire des cristaux liquides s'en trouve altérée et contrôle le volume d'arrivée de lumière pour afficher les images. Un LCD TFT présente beaucoup d'avantages sur un CRT ; il peut en effet être très mince et il n'a pas de problème de scintillement et d'ondulation qu'il n'utilise pas de méthode de balayage.

Q: Pourquoi la fréquence verticale de 60 Hz est-elle optimale pour un moniteur LCD?

R: À la différence d'un moniteur CRT, un panneau LCD TFT a une résolution qui est fixe. Un moniteur XGA par exemple a 1024x3 (R, G, B) x 768 pixels et une résolution plus élevée n'est pas forcément disponible sans un traitement logiciel complémentaire. Le panneau est conçu pour optimiser un affichage pour une horloge à points de 65 MHz, l'un des standards des affichages XGA. La fréquence verticale/horizontale pour cette horloge à points étant de 60Hz/48kHz, la fréquence optimale pour ce moniteur est de 60 Hz.

Quelle sorte de technologie grand angle est disponible ? Comment marche-t-elle ?

R: Le panneau LCD TFT est un élément qui contrôle/affiche l'arrivée d'une lunette arrivée à l'aide de la réfraction double de cristaux liquides. En utilisant la propriété voulant que la projection d'arrivée de lumière refracte vers l'axe principal de l'élément liquide, elle contrôle la direction de l'arrivée de lumière et l'affiche. Le taux de réfraction d'arrivée de lumière sur des cristaux liquides variant avec l'angle d'arrivée de la lumière, l'angle de visualisation d'un TFT est bien plus étroit que celui d'un CRT. En général, l'angle de visualisation fait référence au point où le quotient de contraste est de 10. De nombreux moyens délargir l'angle de visualisation sont actuellement en cours de développement, l'approche la plus utilisée est une pellicule de visualisation grand angle, élargissant l'angle de visualisation en variant le quotient de réfraction. IPS (In Plane Switching) ou MVA (Multi Vertical Aligned) sont également utilisés pour un angle de visualisation plus large. Le Philips 181AS utilise une technologie IPS avancée.

Pourquoi n'y a-t-il pas de scintilllement sur un moniteur LCD ?

R: D'un point de vue technologique, les LCD scintillent, mais la raison de ce phénomène est différente de celle d'un monitateur CRT - et n'a pas d'impact sur l'aisance de visualisation. Sur un monitueur LCD, le scintillagement a en général a voir avec une luminescence ne pouvant pasetre décelée causée par la différence existant entre une tension positive et une tension négative. D'un autre cuite, les scintillements CRT pouvant irriter I'oeil surviennent lorsqu'action allumer/éteindre de I'objet fluorescent devient visible. La vitesse de reaction des cristaux liquides sur un panneau LCD étant bien plus lente, cette forme ennuyugee de scintillements n'existe pas sur un affiche LGC.

Pourquoi un moniteur LCD est-il falible en interference electromagnetique?

R: À la différence d'un CRT, un moniteur LCD n'a pas de pièces clefs générant une interférence électromagnétique, des champs magnétiques en particulier. De plus, l'affichage LCD utilisant relativement peu de courant, son bloc d'alimentation est extrêmement silencieux.

RETOUR AU HAUT DE LA PAGE

Ergonomie, écologie et normes de sécurité

Q: Qu'est-ce que la marque CE?

Le marquage CE (Conformité européenne) doit être affiché sur le produit

file:///CDEI/DCDELS/philips/CD_manual/15/150S7/1cd/manual/RENCN150S7/safety/S4-40.HT892006/2/2210:34:54

CIP (Questions fréquemment posées)

réglementé place pour la vente sur le marché européen. Cette marque "CE" signifie que le produit est conforme à une directive européenne applicable. Une directive française est une "loi" européenne relative à l'hygiène, la sécurité, l'environnement et la protection des consommateurs, tout à fait comme l'U. S National Electrical Code et les normes UL.

Q: Le moniteur LCD est-il conforme aux normes générales de sécurité ?

R: Oui. Les moniteurs LCD Philips sont conformes aux lignes directrices des normes MPR-II et TCO 99/03 pour le contrôle des radiations, des ondes électromagnétiques, de la réduction de l’énergie, de la sécurité électrique sur le lieu de travail et le recyclage. La page consacrée aux spécifications fournit des données détaillées sur les normes de sécurité.

De plus amples informations sont fournies dans le chapitre Informations concernant les réglementations.

RETOUR AU HAUT DE LA PAGE

file:///CDE/10DELSI/philips/CD/lanual/15/150S7/1cd/manual/RENEW 150S7/safety/SH-40. H19/92006/2/2210:34:54

Recherche des Causes de Pannes

• Sécurité et Recherche des Causes de Pannes
• Questions Fréquemment Posées Problèmes Courants Problèmes d'Image
• Informations Concernant la Réglementation Renseignements Supplémentaires

Recherche des causes de pannes

Cette page présente des problèmes qui peuvent être corrigés par l'utilisateur. Si le problème persiste après avoir essayé ces solutions, contacter le représentant Philips du service après vente.

Vouavesce problème consultezcsdifferents points

Pas d'image (La diode electroluminescente d'alimentation electrique n'est pas allumée)

Pas d'image (La diode électroluminescente d'alimentation électrique est de couleur amber ou jaune)

L'écran affiche

ATTENTION

NOVIDEOINPUT

Assurez-vous que le câble d'alimentation est branché dans la prise et à l'arrière de l'écran. Le bouton d'alimentation électrique à l'avant de l'écran devrait tout d'abord être en position ÉTEINT (OFF), puis être enfoncé en position ALLUMÉ (ON).

Assurez-vous que l'ordinateur est allumé. Assurez-vous que le câble de signaux est correctement connecté à votre ordinateur. Assurez-vous que les broches du câble de l'écran ne sont pas tordues. Le dispositif d'économie d'énergie est peut-être activé.

Assurez-vous que le câble de l'écran est correctement connecté à votre ordinateur. (Consultez aussi le Guide rapide de démarrage). Assurez-vous que les broches du câble de l'écran ne sont pas tordues. Assurez-vous que l'ordinateur est allumé.

Recherche des Causes de Pannes

Le bouton AUTO ne fonctionne pas correctement	La fonction Auto est conçue pour l'utilisation sur les PC standard compatibles IBM fonctionnant avec Windows® de Microsoft ou sur des Macintosh. Il peut ne pas fonctionner correctement si l'on utilise des PC ou cartes vidéo non-standard.
Problèmes d'image
La position d'affichage est incorrecte	Appuyez sur le bouton Auto. Ajustez la position de l'image à l'aide d'Phase/Clock (Phase/Horloge) dans More Settings (Autres régles) dans les contrôles principaux OSD.
L' image vibre sur l'écran	Vérifie que le cable du signal est correctement connecté à la carte graphique ou au PC.
Un vacillagement vertical apparaît	Appuyez sur le bouton Auto. Supprimez les barres verticales à l'aide de More Settings of Phase/Clock (davantage de régles de phase/horloge) dans les commandes principales OSD.
Un vacillagement horizontal apparaît	Appuyez sur le bouton Auto. Supprimez les barres verticales à l'aide de More Settings of Phase/Clock (davantage de régles de phase/horloge) dans les commandes principales OSD.

file:///C/CE10DELS/philips/CD_manual/15/15087/1cd/manual/PENW_15057/safet/saf_troub.htm2/32006/2/2210:35:03

Recherche des Causes de Pannes

L'écran est trop clair ou trop nombre	• Ajstez le contraste et la luminosité sur l'affichage à l'écran. (Le retroéclairage de votre monitreur LCD a une durée de vie limite. Lorsque l'écran devient nombre ou commence à scintiller, contactez votre représentant des ventes).
Une image rémanente apparait	• Si une image reste sur l'écran pendant une période de temps prolongée, elle peut s'imprimer sur l'écran et laisser une image rémanente. Elle disparait habituellément après quelques heures.
Une image rémanente restée après que l'alimentation ait été coupée	• C'est une caractéristique des cristaux liquides qui n'est pas causé par un fonctionnement défectieux ou une déterioration de ceux-ci. L'image rémanente disparaîtra après un certain temps.
Il reste des points verts, rouges, bleus, sombres et blancs	• Ces points sont des caractéristiques normales des cristaux liquides utilisés dans la technologie d'aujourd'hui.
Pour de l'aide supplémentaire, veuillez vous reporter à la liste des Centres d'information à la clientèle et contactez le représentant du service clientèle Philips.RETOUR AU HAUT DE LA PAGE

fle / / / CE / IODELS / philips / CD manual / 15 / 150 S7 / cd / manual / PREM 150 S7 / safetysaf_troub.htm 3/32006/2/22 10:35:03

Cet équipement a été testé et déclaré conforme aux critères des appareils numériques de classe B, aux termes de l'article 15 des règles de la FCC. Ces limites sont conçues de façon à fournir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant l'équipement, puis le remettant en fonction, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures suivantes:

Réorienter ou déplacer l'antenne de réception. Augmenter la distance entre l'équipement et le récepteur. Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur. Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.

Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de conformité est susceptible d'interdire l'utilisation de l'équipement propre.

N'utiliser que des câbles RF pour les connections avec des ordinateurs ou périphériques.

CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.

10:35:12

Points de Signalement Supplémentaires

• Sécurité et Recherche des Causes de Pannes
• Questions Fréquemment posées Recherches des causes de pannes
• Informations Concernant la Réglementation
• Informations Pour les Utilisateurs Aux États-Unis.
• Informations Pour les Utilisateurs en-dehors des États-Unis

Renseignements pour utilisateurs aux états-unis

Pour les appareils fonctionnant sur 115 V :

Utilisez un cordon approuvé par UL à trois conducteurs d’un minimum de 18 AWG, de type SVT ou SJT, d’un maximum de 5 mètres (15 pieds) de long, muni d’une prise à fiche parallèle, avec mise à la terre, de 15 A, 125 V.

Pour les appareils fonctionnant sur 230 V :

Utilisez un cordon approuvé par UL à trois conducteurs d'un minimum de 18 AWG, de type SVT ou SJT, d'un maximum de 5 mètres (15 pieds) de long, muni d'une prise à fiche parallèle, avec mise à la terre, de 15 A, 250 V.

Renseignements pour utilisateurs en-dehors des états-unis

Pour les appareils fonctionnant sur 230 V:

Utilisez un type de cordon conducteur d'un minimum de 18 AWG avec prise de terre, de valeur 15 A, 250 V. Le cordon devrait être conforme aux normes de sécurité appropriées pour le pays dans lequel le matériel sera installé et / ou être marqué HAR.

RETOUR AU HAUT DE LA PAGE

Aperçu du mode d'emploi

Aperçu du mode d'emploi

Ce guide électronique de l'utilisation est destiné à toute personne utilisant un moniteur LCD (affichage à cristaux liquides) de Philips. Il fournit une description des options du moniteur LCD, son installation, son fonctionnement et d'autres informations pertinentes. Son contenu est identique aux informations figurant dans notre version imprimée.

Les différentes parties sont les suivantes :

La section Informations relatives à la sécurité et aux recherches de causes de pannes fournit des conseils et des solutions à des problèmes courants ainsi qu’à un certain nombre d’informations associées dont vous êtes susceptible d’avoir besoin. La section intitulée À propos de ce manuel électronique de l’utilisateur fournit un sommaire des informations inclues, ainsi que des descriptions d’icônes de notation et d’autres documents de référence. La section Informations relatives au produit fournit un sommaire des diverses options du moniteur ainsi que de ses spécifications techniques. La section Installer votre moniteur décrit le processus initial d’installation et offre un aperçu de la manière dont se servir du moniteur. La section Affichage sur l’écran fournit des informations sur la manière dont régler les différents paramètres sur votre moniteur. La section Service clientèle et garantie comprend une liste de tous les centres d’informations à la clientèle Philips dans le monde entier, ainsi que des numéros de téléphone d’assistance et des informations sur la garantie relative à votre produit. Le glossaire définit des termes techniques. L’option de téléchargement et d’impression transfère tout le manuel sur votre disque dur afin de faciliter sa consultation.

RETOUR AU HAUT DE LA PAGE

Notations

Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document.

Aperçu du mode d'emploi

Notes, mises en garde et avertissements

Tout au long de ce guide, des blocs de texte pourront être accompagnés d'une icône et imprimés en caractères gras ou en italiques. Ces blocs contiennent des notes, des mises en garde ou des avertissements. Ils sont utilisés de la façon suivante:

NOTE: Cette icône indique l'existence d'informations et de conseils importants vous aidant à mieux utiliser votre ordinateur.

MISE EN GARDE: Cette icône indique l'existence d'informations vous expliquant comment éviter l'endommagement potentiel de votre matériel ou la perte de données.

AVERTISSEMENT: Cette icone indique qu'il existe un risque de blessures et vous explique comment éviter le problème.

Il se peut que des avertissements apparaissent sous des formats différents et ne seront pas accompagnés d’icônes. Dans ces cas-là, la présentation spécifique de l’avertissement est dictée par les autorités chargées des réglementations.

RETOUR AU HAUT DE LA PAGE

Tous droits réservés. Toute reproduction, copie, utilisation, modification, recrutement, location, performance publique, transmission et/ou diffusion de la totalité ou d'une partie du document sont strictement interdits sauf en cas d'authorization écrite de Philips Electronics N. V.

Informations sur le Produit

• SmartManage
• Caractéristiques du Produit Produits sans plomb
• Spécifications Techniques
• Modes de résolution & préréglages
• Règle d’action Concernant les Defaults de Pixels Économie d’énergie Automatique
• Spécifications physiques Attribution des broches
• Visualisation du Produit
• Fonctions Physiques

Caractéristiques du produit

Meilleure solution de coût de possession totale

Compatibilité SmartManage permet la gestion des biens de réseau local Wi-Fi en ligne nané of ealit and oeremnienes les plus flirnes 1. Radgena Power Star responsible environmental management

Performance exceptionnelle de l'avant de l'écran

Résolution 1024x768 XGA pour un affichage plus net. Temps de réponse rapide, capable de tracer des images animées rapides.

Grande commodité

Alimentation électrique intégrée élimine les adaptateurs d'alimentation externes Paramètres d'attchage faciles à ajuster avec Philips SmartControl FlexHolder maintient les notes, cartes ou photos en haut d'un moniteur

RETOUR AU HAUT DE LA PAGE

Produits sans plomb

Philips a supprimé de ses écrans les substances toxiques telles que le plomb. Un écran sans plomb contribue à protéger votre sang et encourage la récupération et la destruction sans contamination pour l'environnement des chets issus du matériel électrique et électronique. Philips répond ainsi à la directive rigoureuse RoHS de la Communauté européenne imposant des restrictions sur les substances dangereuses dans le matériel électrique et électronique. Avec Philips, vous pouvez être sûr que votre écran ne nuit pas à l'environnement.

Spécifications techniques*

PANNEAU LCD

• Type TFT LCD
• Dimensions de l'écran 15"
• Espacement des pixels 0.297 x 0.297 mm
• Type de panneau LCD	1024 x 768 pixels Bande verticale R.G.B. Duraté du polarisateur anti-raflets
• Zone d'affichage réelle 304,1 x 228,1 mm
• Affichage des couleurs 16,2M couleurs
SCANNING
• Impédance d'entrée 56 Hz - 76 Hz
• Impédance d'entrée	30 kHz - 63 kHz

10:35:28

Informations sur le Produit

• Fréquence des points vidéo 80 MHz

Impédance d'entrée

• Video

-Synchronisation

Niveaux de signaux d'entrée 700mVpp

Synchronisation du signal d'entrée

Polarités de synchronisation Positive et négative

Angle de contraste maximum 6 heures

Chromaticité blanche

75 Ohms

2.2K Ohms

Synchronisation séparée

Synchronisation composite

Synchronisation sur le vert

* Ces informations peuvent changer sans autre notification.

Modes de résolution & préréglages

A. Résolution maximale

our 18637

1024 x 765 à 76 Hz (entrée analogique)

B. Résolution recommandée

1024x768a60Hz(renseignée sic)

13 Modes préréglés en usine:

H. frq (kHz)

Résolution

V. freq (Hz)

31,469720'40070.087

31,469 640x480 59.940

37.861640*48072.809

37,500640^48075,000

35.156800'60056.250

37,879 80060060.317

48.077 800*600 72.188

46.875 800*600 75.000

m / / / 0E1 WOEIS piea/ CO annual / 15 / 15057 / 1 coa/ manuai / HcF 15057/ product/ product. Hm # 2 # / 6-2006/2/22 10:35:28

Informations sur le Produit

48.363 1024*768 60.004

56.4761024*76870.069

60.023 1024*768 75.029

35.000640*48067.000

49.700 832*624 75.000

Économie d'énergie automatique

Si une carte ou le logiciel de compatibilité d'affichage DPMS de VESA est installé(e) sur votre PC, le moniteur peut automatiquement réduire sa consommation d'énergie quand il n'est pas utilisé. Et si une activité au clavier, l'utilisation de la souris ou d'un autre périphérique est détectée, le moniteur se "révélera" automatiquement. Les tableaux suivants montrent la consommation d'énergie et la signalisation de cette fonction d'économie d'énergie automatique;

Gestion de l'énergie
Mode VESA	Vidéo	H-sync	V-sync	Énergie utilisée	Couleur DEL
ACTIF ALLUMÉ		Oui	Oui	< 17 W (typ.)	Vert
SOMMEIL	ETEINT	Non	Non	< 1 W	Ambre
HORS TENSIOLON	ETEINT - < 1 W ETEINT

Ce moniteur est conforme à ENERGY STAR®. En tant que partenaire d'ENERGY STAR®, PHILIPS s'est assuré que ce produit réponde à toutes les directives d'ENERGY STAR® en matière d'efficacité énergétique.

RETOUR AU HAUT DE LA PAGE

Spécifications physiques

Dimension (LxHxP)	342 x 349 x 180 mm(socle Inclus)
Poids 2,8 Kg
Inclinaison	-5°~25°
Alimentation électrique	100 - 240 VAC, 50/60 Hz
Consommation d'énergie	17W" (typ.)
Température	de 5°C à 40°C (fonctionnement)de -20°C à 60°C (stockage)
Humidité relative 20% to 80%
MTBF du système	50 000 h(CCFL 40 000 h)

103528

Informations sur le Produit

Couleur du boîtier

150S7FG: Gris clair

150S7EB: Noi

150S7FS: Argent

* Ces informations peuvent changer sans autre notification.

*Résolution 1024 x 768, format standard, contraste max., luminosité 50%, 6500°K, mire blanche complète.

RETOUR AU HAUT DE LA PAGE

Attribution des broches de signaux

Connecteur D-sub à 15 broches (male) du câble d'interface :

N°broche	Affectation
1	Entrée video rouge
2	Entrée video vert/SCG
3	Entrée video bleu
4	Sense (Masse)
5	Masse - Détection du cable
6	Masse video rouge
7	Masse video vert
8	Masse video blou

N°broche	Affectation
9	+5V
10	Masse loglique
11	Terre
12	Ligne données série (SDA)
13	Synchr. hor. / H+Synchr. vert.
14	Synchr. vert. (VCLK for DDC)
15	Ligne horloge données (SCL)

RETOUR AU HAUT DE LA PAGE

Visualisation du produit

Suivez les liens pour voir plusieurs affichages du moniteur et de ses composants.

Description frontale du produit

RETOUR AU HAUT DE LA PAGE

m / / / 0E1 WOEIS pi h lea/ CO annual / 15 / 15057 / 1 coa/ manuai / HcF 15057/ product/ product. Hm #4 /6-2006/2/22 10:35:28

Informations sur le Produit

Fonctions Physiques

1)Inclinaison

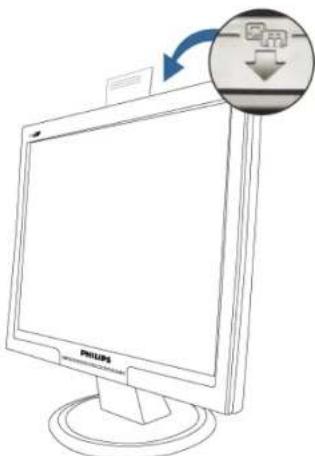

2) FlexiHolder

m 1 / / / 0E1 WOELS pi h lea C0 enua/ 15 / 15057 / I car manuai / HcH 15057 / product: arodut. Hm # 5 /620652/22 10:35:28

Informations sur le Produit

RETOUR AU HAUT DE LA PAGE

Smartlanago

• Informations sur le produit
• Règle d'action de Philips concernant les défauts de pixels Introduction
• Caractéristiques et avantages de SmartManage Philips SmartControl
• Questions et réponses

Philips SmartManage est une solution perfectionnelle destinée particulièrement aux utilisateurs en entreprises/gestionnaires informatique afin de leur permettre de gérer les moniteurs Philips dans le cadre de la gestion du parc de matériel. Cette solution comprend trois éléments essentiels, à savoir Philips SmartManage Administrator, Philips SmartControl et Philips SmartManage Agent.

Caractéristiques et avantages de smartmanage

Philips SmartManage est une console de travail pour la gestion informatique permettant de regroupper des informations sur le parc de moniteurs, générer des rapports concernant ce parc, en contrôler la sécurité et d'envoyer des messages instantanés aux utilisateurs de moniteurs. Caractéristiques principales de SmartManage :

1. Fournir une mesure de sécurité supplémentaire aux utilisateurs en entreprise afin d'assurer leurs investissements. 2 Fonction d'économie d'énergie permettant de réduire les frais de consommation et de main-d'œuvre pour la mise sous/hors tension des moniteurs.
2. SmartControl permet de régler les performances et les paramètres des moniteurs. 4 Les rapports intégrés concernant le parc de moniteurs permettant de réduire la main d'oeuvre chargée du contrôle/de la maintenance, ainsi que les temps de cycle et les coûts.

Il est possible de télécharger une version d'essai de SmartManage à partir de : http://www.altiris.com/philips

SmartManage est un logiciel destiné aux environnements professionnels. Les utilisateurs privés n'ont normalement pas besoin d'utiliser SmartManage.

Smartlanage

Philips smartcontrol

SmartControl et SmartManage Agent sont installés et utilisés avec les ordinateurs associés aux moniteurs Phillips. Avec SmartControl et SmartManage Agent, les moniteurs et les PC peuvent réagir aux demandes de renseignements de SmartManage Administrator. Étant donné que SmartControl fonctionne avec des PC individuels, les utilisateurs finaux peuvent également utiliser SmartControl pour ajuster les réglages de performance du moniteur.

1. Configuration minimale

Des cartes graphiques dotées de jeux de composants NVIDIA (TNT2, GeForce, Quadro ou plus récents encore) et ATI (Radeon ou plus récents encore) acceptent l'interface DDC/CI. Systèmes d'exploitation Microsoft Windows 2000 et XP. Tous les moniteurs Philips acceptant l'interface DDC/CI.

2. Installation

Comment télécharger le fichier "Installation SmartControl":

1. Visitez le site http://www.philips.com.
2. Sélectionnez "Votre pays".
3. Cliquez sur "Contact et support".
4. Entrez le modèle/type.
5. La page "Logiciel et pilote" s'affiche à présent.
6. Sélectionnez "Logiciel SmartControl" afin de télécharger SmartControl et son pilote pour l'installer.

Veuillez suivre les instructions du programme d'installation de SmartControl

3. Accès à smartcontrol

• Cliquez avec la touche droite de la souris sur le bureau de votre PC et sélectionnez Propriétés à partir du menu surgissant. Cliquez sur l'onglet Configuration et ensuite sur le bouton Propriétés avancées. Cliquez sur l'onglet Phillips SmartControl.

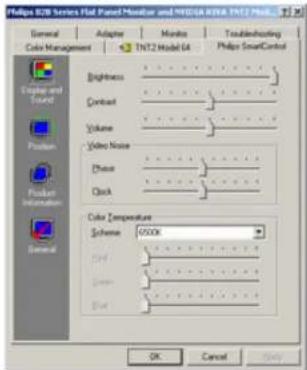

4. Options smartcontrol

Image et son

En faisant coulisser le curseur vers la gauche ou la droite, il est possible de régler la luminosité, le contraste, l'audio le volume (le cas échéant), le bruit vidéo (pas d'application avec une entrée DVI-D) et la température de couleur.

Smartlanago

Position Il est possible de régler la position horizontale ou verticale de l'écran en faisant coulisser le curseur vers la gauche ou la droite. Cette fonction est toutefois désactivée avec l'entrée (numérique) DVI-D.

• Informations produit
• Cliquez sur Informations Produit (Product Information) dans la sous-fenêtre gauche afin de consulter les informations stockées dans la mémoire du moniteur.

Smartlanago

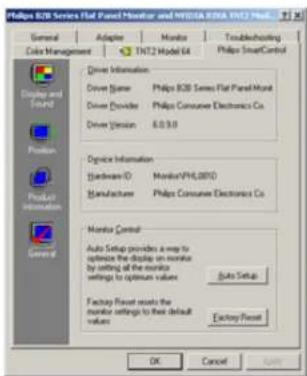

Généralités

Cliquez sur General (Généralités) pour avoir accès aux informations sur le pilote, le périphérique et le contrôle du moniteur.

Dans le pavé Contrôle moniteur (Monitor Control), cliquez sur Configuration automatique (Auto Setup) pour régler les performances optimales ou sur Réinitialisation usine (Factory Reset) pour réinitialiser les paramètres du moniteur. Cela n'est toutefois pas possible si vous disposez d'une entrée (numérique) DVI-D.

Questions et réponses

Q1. Quelle est la différence entre SmartManage et SmartControl?

A. SmartManage est un logiciel de gestion/contrôle à distance destiné aux responsables informatiques leur permettant de gérer les moniteurs dans tout le réseau.

SmartControl est une extension du panneau de configuration permettant aux utilisateurs de régler les performances et les paramètres du moniteur par le biais d'une interface logicielle au lieu des boutons situés en façade du moniteur.

Q2. J'ai remplacé le moniteur de mon PC, mais je ne peux plus me servir de SmartControl. Que faire? A. Redemarrez le PC et vérifiez si SmartControl fonctionne. Sinon, vous devrez désinstaller et réinstaller ce logiciel afin de vous assurer que le pilote correct a été installé. Q3. SmartControl fonctionnait bien au début, mais n'est pas exploitable. Que puis-je faire? A. Si vous avez effectué les opérations suivantes, il faudra peut-être réinstaller le pilote du moniteur.

Remplacez l'adaptateur graphique vidéo. Actualisez le pilote vidéo. Des manipulations telles que compression ou retouche ont été effectuées. Lancez le programme d'actualisation Windows et actualisez également le moniteur et/ou le pilote vidéo. Windows a été initialisé tandis que le moniteur était hors tension ou déconnecté.

Cliquez avec la touche droite de la souris sur Poste de travail et cliquez ensuite sur Propriétés > Matériel > Gestionnaire de périphériques.

Si vous voyagerez apparaitre "Plug and Play Monitor" sous Moniteur, vous devrez procéder à une nouvelle installation. Il suffit de désinstaller SmartControl et de le réinstaller par la suite.

Q4. Après avoir installé SmartControl, lorsque je clique sur l'onglet SmartControl, rien ne se passe ou un message d'erreur apparait. Que s'est-il passé ?

A. Il se peut que votre adaptateur graphique ne soit pas compatible avec SmartControl. Si votre adaptateur graphique fait partie de la liste susmentionnée, essayez de télécharger le pilote le plus récent à partir du site Web de la marque de votre adaptateur. Installez le pilote. Supprimez SmartControl et réinstallez-le par la suite. Si cela ne fonctionne toujours pas, cela signifie que l'adaptateur graphique n'est pas accepté. Consultez le site Web de Philips afin d'y trouver les pilotes SmartControl mis à jour. Q5. Lorsque je clique sur Informations Produit (Product Information) je ne vois apparaître qu'une partie de l'information. Que se passe-t-il? A. Il se peut que le pilote pour l'adaptateur de la carte graphique ne soit pas la version la plus récente acceptant pleinement l'interface DDC/CI. Essayez de télécharger le pilote le plus récent à partir du site web de la marque de votre adaptateur. Installez le pilote. Supprimez SmartControl et réinstallez-le par la suite. Q6. Dans le cas d'un moniteur doté de fonction LightFrame, lorsque cette dernière est activée, le

file : / / / CE! 10DELS! philips/ CD manual / 15 / 150 S7 / cd/ manual / REMOK 150 S7 / product / smart. m 5 / 6 2006/2/22 10:35:33

Smart planago

réglage RVB de SmartControl ne réagit pas. Pourquoi?

A. Lorsque la fonction LightFrame est activée, le réglage sRVB est automatiquement désactivé. Pour pouvoir utiliser le réglage sRVB, vous devez d'abord désactiver la fonction LightFrame.

RETOUR AU HAUT DE LA PAGE

• Caractéristiques du Produit
• Spécifications Techniques
• Modes de Résolution & Préréglages
• Économie d'énergie Automatique
• Spécifications Physiques
• Attribution des Broches
• Visualisation du Produit

Règle d'action concernant les défauts de pixels des écrans plats de philips

Philips s'efforce de livrer des produits de la plus haute qualité. Nous utilisons les processus de fabrication les plus avancés de l'industrie et les méthodes de contrôle de la qualité les plus strictes. Néanmoins, des défauts de pixels ou de sous-pixels des panneaux TFT LCD utilisés dans les écrans plats sont parfois inévitables. Aucun fabricant ne peut garantir que tous les panneaux seront sans défaut de pixel, mais Philips garantit que tout moniteur avec un nombre inacceptable de défauts sera répéré ou remplacé sous garantie. Cet avis explique les différents types de défauts de pixels et définit les niveaux de défauts acceptables pour chacun de ces types. Pour bénéficier de la réparation ou du remplacement sous garantie, le nombre de défauts de pixels sur un panneau TFT LCD doit dépasser ces niveaux acceptables. Par exemple, pas plus de 0,0004% des sous-pixels d'un moniteur XGA de 38 cm (15 pouces) ne peuvent être défectueux. En outre, parce que certains types ou combinaisons de défauts de pixels sont plus remarqués que d'autres, Philips détermine des niveaux de qualité encore plus élevés pour ceux-là. Cette garantie est valable dans le monde entier.

Pixels et sous-pixels

Un pixel, ou élément d'image, est composé de trois sous-pixels dans les couleurs primaires rouge, vert et bleu. Beaucoup de pixels forment ensemble une image. Quand tous les sous-pixels d'un pixel sont allumés, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel blanc. Quand ils sont tous sombres, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel noir. Les autres combinaisons de sous-pixels allumés et sombres apparaissent comme les pixels individuels d'autres couleurs.

Types de défauts de pixels

Les défauts de pixels et de sous-pixels apparaissent sur l'écran de différentes façons. Il existe deux catégories de défauts de pixels et plusieurs types de défauts de sous-pixels dans chaque catégorie.

Défauts de points brillants Les points défectueux brillants sont des pixels ou sous-pixels toujours blancs ou allumés. Un pixel brillant est donc un sous-pixel qui ressort du fond de l'écran. Voici les types de pixels brillants défectueux :

Règles d'action de Philips Concernant les Défauts de Pixels

Un sous-pixel rouge, vert ou bleu allumé

Deux sous-pixels allumés adjacents :

• Rouge + Bleu = Violet
• Rouge + Vert = Jaune
• Vert + Bleu = Cyan (Bleu pale)

Trois sous-pixels adjacents allumés (un pixel blanc)

Un pixel brillant rouge ou bleu a une luminosité supérieure à 50% par rapport aux pixels environnants, tandis qu'un pixel brillant vert est 30% plus lumineux que les pixels environnants.

Défauts de points sombres Les points défectueux sombres sont des pixels ou sous-pixels toujours noirs ou éteints. Un pixel nombre est donc un sous-pixel qui reçoit du fond clair de l'écran. Voici les types de pixels sombres défectueux :

Un sous-pixel noir

Deux ou trois sous-pixels sombres adjacents

Proximité de défauts de pixels

Du fait que des défauts de même type provenant de pixels et sous-pixels proches les uns des autres peuvent être plus facilement remarqués, Philips spécifie aussi des tolérances pour la proximité des défauts de pixels.

Tolérances des défauts de pixels

Pour bénéficier, pendant la période de garantie, d'une réparation ou d'un remplacement en raison de

file:/F/0E/0DEs/philips/CDlanual/15/15057/1cd/manual/RECH15067/product/PXEL2/42006/2/2210:35:36

Règles d'action de Philips concernant les Défauts de Pixels

défauts de pixels, le panneau TFT LCD d'un écran plat de Philips doit avoir des défauts de pixels et sous-pixels qui dépasse les tolérances répertoriées dans les tableaux suivants.

DEFAULTS DES POINTS LUMINEUX NIVEAU ACCEPTABLE
MODELE	150S7
1 sous-pixel éclairé 2
2 sous-pixels contigus éclairés 1
3 sous-pixels contigus éclairés (un pixel blanc) 0
Distance entre deux points lumineux défectueux* <15mm
Total des points lumineux défectueux, tous types confondus 2

POINTS NOIRS DEFECTUEUX NIVEAU ACCEPTABLE
MODELE	150S7
1 sous-pixel noir 5
2 sous-pixels noirs adjacents 2
3 sous-pixels noirs adjacents 0
Distance entre deux points noirs défectueux* <15mm
Nombre total de points défectueux de tous types 5

POINTS DEFECTUEUX TOTAUX NIVEAU ACCEPTABLE
MODELE	150S7
Nombre total de points lumineux ou noirs défectueux de tous types	5

Remarque:

• 1 ou 2 sous-pixels adjacents = 1 point défectueux

Votre moniteur Philips est conforme à la norme ISO13406-2

Règles actions de Philips Concernant les Défauts de Pixels

RETOUR AU HAUT DE LA PAGE

Installer votre moniteur LCD

Description frontale du produit - Connexion à voiture PC Le socle pour commencer Optimisation de la

Performance

Description frontale du produit

1 Mise sous tension (ON) et hors tension (OFF) du moniteur 2 Accès au menu OSD 3 Réglage des options OSD 4 Réglage de la luminosité de l'écran 5 Réglage des options OSD 6 Ajustage automatique de la position horizontale, de la position verticale, du réglage de phase et d'horloge

RETOUR AU HAUT DE LA PAGE

Installer le moniteur LCD

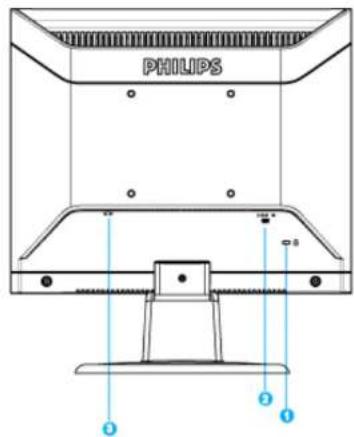

Vue Arrière

1 Verrouillage antivol Kensington

Entree VGA

3 Entrée alimentation CA

RETOUR AU HAUT DE LA PAGE

Optimisation de la performance

Pour obtenir les meilleurs résultats possibles, assurez-vous que les réglages de l'affichage sont sur 1024x768, 60Hz.

Remarque : Vous pouvez contrôler les réglages actuels de l'écran en appuyant une fois sur la touche 'OK'. Le mode d'affichage en cours apparait dans le menu de commandes principales OSD, appelé RÉSOLUTION.

• Vous pouvez également installer le programme Flat Panel Adjust (FP Adjust), un programme pour obtenir la meilleure performance de votre moniteur, compris dans ce CD. Des instructions étape par étape sont fournies afin de vous guider lors de l'installation. Pour

file:///CE/IODELS:philips/CD_manual/15/150S7/1cd/manual/REMD_150S7/install/install.htm2/32006/2/2210:35:56

Installer voir moniteur LCD

en savoir plus sur ce programme, cliquez sur le lien.

plus sur FP_setup4.3.exe

RETOUR AU HAUT DE LA PAGE

Connexion à Votre PC

Description frontale du produit - Jeu d'accessoires - Connexion à votre PC pour commencer - Optimisation de la performance le socle

Jeu d'accessoires

Déballez toutes les pièces.

Cable d'alimentation Cable VGA

Programme E-DFU

RETOUR AU HAUT DE LA PAGE

Connexion à votre PC

Connectez le cordon d'alimentation à l'arête du moniter fermement. (Philips a préconnecté le cable VGA pour cette première installation.)

Connexion à votre PC

2) Connexion au PC

(a) Mettez votre ordinateur hors tension et débranchez son cable d'alimentation. (b) Connectez le cable de signal du moniteur au connecteur video situé à l'arrête de votre ordinateur. (c) Insérez les cables d'alimentation de votre ordinateur et du moniteur dans une prise secteur. (d) Mettez sous tension votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

Connexion à votre PC

RETOUR AU HAUT DE LA PAGE

Description frontale du produit - Jeu d'accessoires - Connexion à voiture PC - Pour commencer - Optimisation de la performance Relèver le socle Rabattre le socle - Retrait du socle

Relever le socle

Placez l'écran du moniteur sur une surface stable.

Safe surface

2) Tirez le socle vers le haut.

Le Soulo

Rabattre le socle

1) Poussez vers le bas le sommet du moniteur.

RETOUR AU HAUT DE LA PAGE

Retrait du socle

Conditions :

pour applications de montage standard VESA

file:///C/CE/MODELS/philips/CD_manual/15/150S7/1cd/manual/REMOH_150S7/installBASE.2/42006/2/2210:36:07

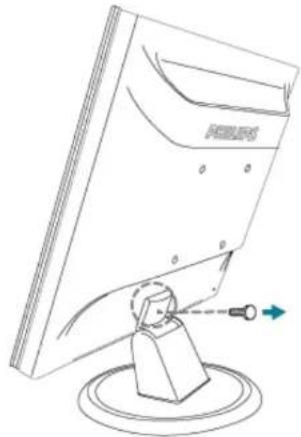

1) Retirez la vis et enlevez ensuite le cache.

2) Retirez les 3 vis et dégagez ensuite le socle du moniteur LCD.

Le Soulo

Remarque : Ce moniteur accepte une interface de montage de 100mm× 100mm conforme VESA.

RETOUR AU HAUT DE LA PAGE

file:///C/CE/MODELS/philips/CD_manual/15/150S7/1cd/manual/REMOH_150S7/installBASE.4/42006/2/2210:36:07

Pour Commender

Votre moniteur LCD:

Description frontale du produit - Configuration et connexion de votre moniteur Pour commencer - Optimisation de la performance

Utilisation du fichier information (.inf) pour windows® 95/98/2000/me/xp ou supérieur

Les moniteurs Philips intégrant la caractéristique VESA DDC2B pour satisfaire aux prérequis Plug&Play de Windows® 95/98/2000/Me/XP. Dans le but d'activer votre moniteur Philips dans la boîte de dialogue "Monitor" de Windows® 95/98/2000/Me/XP ainsi que les applications Plug & Play, vous devrez installer ce fichier d'information (. inf). La procédure d'installation basée sur Windows® '95 OEM Release 2, 98, Me, XP et 2000 est spécifiée comme suit,

Pour windows® 95

1. Démarrer Windows® '95
2. Cliquer sur le bouton 'Start', puis 'Settings', puis cliquez 'Control Panel'.
3. Double-cliquez sur l'icone 'Display'.
4. Choisir l'onglet 'Settings' puis cliquer sur 'Advanced...'.
5. Choisir le bouton 'Monitor', pointer sur 'Change...', puis cliquer 'Have Disk...'.
6. Cliquer sur le bouton 'Browse...' puis sélectionner le lecteur approprié F: (Lecteur de CD-ROM) puis cliquer sur le bouton 'OK'.
7. Cliquer sur le bouton OK puis sélectionner modèle de moniteur et cliquer OK.
8. Cliquer sur le bouton 'Close'.

Pour windows® 98

1. Démarrer Windows® 98
2. Cliquer sur le bouton 'Start', besoin 'Settings', puis cliquer sur 'Control Panel'.
3. Double-cliquez sur l'icône 'Display'.
4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.
5. Choisir le bouton 'Monitor', CHOISIR 'Change...', puis cliquer 'Next'.
6. Choisir "Display a list of all the drivers in a specific location, so you can select the driver you want." Fais cliquer sur 'Next' et ensuite cliquer 'Have Disk...'
7. Cliquer sur le bouton 'Browse...' puis désigner le lecteur approprié F: (Lecteur de CD-ROM) puis cliquer sur le bouton 'OK'.
8. Cliquer sur le bouton 'OK' puis sélectionner le modèle de votre moniteur et cliquer sur le bouton 'Next' puis cliquer de nouveau sur le bouton 'Next'.
9. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Pour windows® 2000

1. Démarrer Windows® 2000

file: ///CE!_DELS/philips/CD_manual/15/150_S7/Icd/manual/PRENX_150_S7/install/ST_START.kT1/3_2006/2/22_10:36:12

Four Commender

1. Cliquer sur le bouton 'Start', désir 'Settings', puis cliquer sur 'Control Panel'.
2. Double-cliquez sur l'icône 'Display'.
3. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.
4. Choisir 'Monitor'

-Si le bouton 'Properties' est inactif, cela signifie que votre moniteur est correctement configuré. Merci de stopper l'installation.

• Si le bouton 'Properties' est actif, cliquer sur le bouton 'Properties'. Merci de suivre les étapes ci-après.
• Cliquez sur 'Driver' puis cliquez sur 'Update Driver...' ensuite cliquez sur le bouton 'Next'.
• Choisir 'Display a list of the known drivers for this device so that I can choose a specific driver' puis cliquer 'Next' et puis cliquer sur 'Have disk...'
• Cliquer sur le bouton 'Browse...' puis sélectionner le lecteur approprié F: (Lecteur de CD-ROM).
• Cliquer sur le bouton 'Open', puis cliquer sur le bouton 'OK'.
• Choisir le modele de votre moniteur et cliquer sur le bouton 'Next' puis cliquer sur le bouton 'Next'. 1 1. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'. Si vous VOYZE la fenetre "Digital Signature Not Found" alors cliquer sur le bouton 'Yes'.

Pour windows® me

1. Démarrer Windows® Me
2. Cliquer sur le bouton 'Start', puis 'Settings', puis cliquer sur 'Control Panel'. 3 Double-cliquer sur l'icone 'Display'.
3. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'. Choisir le bouton 'Monitor', puis cliquer sur le bouton 'Change...'.
4. Choisir "Specify the location of the driver(Advanced)" et cliquer sur le bouton 'Next'.
5. Choisir "Display a list of all the drivers in a specific location, so you can select the driver you want." Puis cliquer 'Next' et puis cliquer 'Have Disk...'.
6. Cliquer sur le bouton 'Browse...' puis sélectionner le lecteur approprié F: (Lecteur de CD-ROM) puis cliquer sur le bouton 'OK'.
7. Cliquer sur le bouton 'OK' puis sélectionner le modèle de votre moniteur et cliquer sur le bouton 'Next', puis cliquer encore sur le bouton 'Next'.
8. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Pour windowsxp

1. Lancez Windows® XP
2. Cliquez sur 'Démarrer' puis sur 'Panneau de configuration'. 3. Pointez et cliquez sur la catégorie Imprimantes et autre matériel
3. Cliquez sur l'option 'Affichage'
4. Choisissez l'onglet Paramètres', puis cliquez sur Propriétés avancées'.
5. Choisissez onglet 'Moniteur'
6. Si le bouton 'Propriétés' est inactif, cela signifie que votre moniteur est configuré de la façon appropriée. Veuillez arrêter l'installation.
7. Si le bouton 'Propriétés' est actif, cliquez sur ce bouton.

Veuillez par conséquent suivre la procédure ci-après.

1. Cliquez sur l'onglet 'Pilote' puis cliquez sur le bouton 'Mise à jour pilote...'.

Four Commender

1. Choisissez le bouton 'Install from a list or specific location [advanced] (= Installer à partir d'une liste ou d'un emplacement spécifique [avancé])' puis cliquez sur 'Suivant'.
2. Choisissez le bouton 'Don't Search. I will choose the driver to install' (=Ne chercher pas. Je vais sélectionner le pilote à installer). Cliquez ensuite sur 'Suivant'.
3. Cliquez sur 'Disquette fournie...' puis sur le bouton 'Parcourir...'. Choisissez ensuite l'unité de disques F appropriée : (lecteur de CD-ROM).
4. Cliquez sur le bouton 'Ouvrir' puis sur le bouton 'OK'.
5. Choisissez votre modèle de moniteur et cliquez sur 'Suivant'. -Si vous voyez apparaitre le message 'has not passed Windows® Logo testing to verify its compatibility with Windows® XP' (=n'a pas subi le test Windows® Logo pour vérifier sa compatibilité avec Windows® XP), veuillez cliquer sur 'Continue Anyway' (=continuer de toute façon).
6. Cliquez sur le bouton 'Finish' (=terminer) puis sur 'Fermer'.
7. Cliquez sur 'OK' et à nouveau sur 'OK' pour fermer la boîte de dialogue Propriétés pour Affichage.

Si votre version de Windows® 95/98/2000/Me/XP est différente ou si vous avez besoin d'informations plus détaillées, merci de vous référer au Manuel Utilisateur de Windows® 95/98/2000/Me/XP.

RETOUR AU HAUT DE LA PAGE

file:///C:/OE/10DELS/philips/CD/Manual/15/150S7/1cd/manual/PENK-150S7/install/ST_START.HT3/32006/2/2210:36:12

L'affichage sur écran

Description de l'affichage sur écran L'arbre OSD

L'affichage sur écran

Description de l'affichage sur écran

Qu'est-ce que l'affichage sur écran?

C'est un trait commun à tous les moniteurs LCD de Philips qui permet à l'utilisateur de régler la performance des moniteurs directement à partir d'une fenêtre d'instruction sur écran. L'interface utilisée est conviviale et facile à utiliser lors de l'exploitation du moniteur.

Instructions simples de base concernant les touches de contrôle.

Lorsque vous appuyez sur les boutons OK situés au niveau des commandes à l’avant de votre moniteur, les réglages principaux de l’affichage sur écran (OSD) apparaissent et vous pouvez maintenant effectuer les réglages des différentes fonctions. Utilisez les touches pour faire vos réglages.

RETOUR AU HAUT DE LA PAGEE

L'arbre OSD

Vous trouvez ci-dessous une vue d'ensemble de la structure de l'affichage sur écran. Vous pourrez par la suite l'utiliser comme référence lorsque vous voudrez plus tard retourner aux différents réglages.

L'affichage sur écran

fll e:// /CE/ IODELS/ philips/CD manual/15/150S7/1cd/manual/REMOV 150S7/osd/osddesc. mm 2/52006/2/22 10:36:25

L'affichage sur écran

fll e:// /CE/ IODELS/ philips/CD manual/15/150S7/1cd/manual/REMOV 150S7/osd/osddesc. MM3/52006/2/2210:36:25

L'affichage sur écran

Only available for Asia Pacific Model RETOUR AU HAUT DE LA PAGEE

file:///C/CE/10DELS/philips/CD_Manual/15/150S7/1cd/manual/REMOH_150S7/osd/osddesc.htm452006/2/2210:36:25

L'affichage sur 6 crans

Assistance à la Clientèle et garantie

Assistance à la clientèle et garantie

VEUILLEZ BIEN SELECTIONNER VOTRE PAYS / Région pour LIRE LA GARANTIE COUVERTE :

EUROPE DE L'OUEST: Autriche • Belgique • Danemark • France • Allemagne • Grèce • Finlande • Irlande • Italie • Luxembourg • Pays-Bas • Norvège • Portugal • Suède • Suisse • Espagne • Royaume-Uni

EUROPE DE L'EST: République tchèque • Hongrie • Pologne • Russie • Slovaquie • Slovénie • Turquie

AMÉRIQUE LATINE : Antilles • Argentine • Brésil • Chili • Colombie • Mexique • Paraguay • Pérou • Uruguay • Vénézuла

AMÉRIQUE DU NORD : Canada • États-Unis

PACIFIQUE: Australie • Nouvelle-Zélande

ASIE: Bangladesh • Chine • Hong Kong • Inde • Indonésie • Japon • Corée • Malaisie • Pakistan • Philippines • Singapour • Taiwan • Thaïlande

AFRIQUE: Maroc • Afrique du Sud

MOYEN-ORIENT: Dubai - Egypte

file:///C0E/10DELS/philips/CD manual/15/15087/1 cd/manual/RENEW warranty/warranty.htm2006/2/22 10:36:35

Votre garantie philips F1RST choice

Nous vous remercions d'avoir acquis ce monitor Philips.

Tous les moniteurs Philips ont été conçus et fabriqués conformément à des normes élevées et ils offrent des performances de grande qualité conjuguées à une facilité d'installation et d'utilisation. Si vous rencontrez des difficultés lors de l'installation ou de l'utilisation de ce produit, veuillez prendre contact directement avec le service d'assistance de Philips pour bénéficier de votre garantie Philips First Choice. Cette garantie de service de trois ans vous donne droit à un moniteur en échange sur site, si votre moniteur s'avère être défectueux. Philips se fixe pour objectif un échange sous 48 heures à la réception de votre appel.

Ce qui est couvert par la garantie

La garantie Philips First Choice s'applique dans les pays suivants : Andorre, Autriche, Belgique, Chypre, Danemark, France, Allemagne, Grèce, Finlande, Irlande, Italie, Liechtenstein, Luxembourg, Monaco, Pays-Bas, Norvège, Portugal, Suède, Suisse, Espagne et Royaume-Uni et uniquement pour des moniteurs conçus, fabriqués, approuvés et/ou autorisés à l'origine pour une utilisation dans ces pays.

La couverture de la garantie prend effet à partir du jour d'achat de votre moniteur. Pendant les trois années suivantes, votre moniteur sera échangé contre un moniteur au moins équivalent en cas de défauts, à condition que ces derniers soient couverts par la garantie.

Le moniteur d'échéance reste à vous et Philips garde le moniteur défectueux/original. Pour le moniteur d'échéance, la période de garantie reste égale à celle de votre moniteur original, soit 36 mois à partir de la date d'achat de votre moniteur original.

Ce qui n'est pas couvert par la garantie

La garantie Philips First Choice s'applique à condition que le produit soit utilisé correctement dans l'usage prévu, conformément à ses instructions de fonctionnement, et sur présentation de la facture d'origine ou du ticket de caisse mentionnant la date d'achat, le nom du revendeur, le numéro du modèle et de production du produit.

La garantie Philips First Choice peut ne pas s'appliquer si :

Les documents ont été modifiés de quelque façon ou rendus illisibles; Le numéro de modèle ou de production figurant sur le produit a été modifié, effacé, enlevé ou rendu illisible; Des réparations ou des modifications du produit et des changements ont été effectués par des organismes de service après-vente ou des personnes non autorisées; En cas d'un endommagement provoqué par accidents incluant mais ne se limitant pas à la

foudre, l'eau ou le feu, l'usage impropre ou le manque de soin;

En cas de problèmes de réception provoqués par des conditions de signal ou des systèmes de câble ou d'antenne extérieurs à l'appareil ; En cas de défauts provoqués par un mauvais traitement ou un usage impropre du moniteur ; Le produit exige une modification ou une adaptation afin d'être rendu conforme aux normes techniques locales ou nationales, s'appliquant dans des pays pour lesquels le produit n'a pas été originellement conçu, fabriqué, approuvé et/ou autorisé. Vérifiez par conséquent si un produit peut être utilisé dans un pays spécifique. - Les produits qui n'ont pas été originellement conçus, fabriqués, approuvés et/ou autorisés pour une utilisation dans les pays où s'applique la garantie Philips First Choice, ne sont pas concernés par la garantie Philips First Choice. Dans ces cas, les conditions générales de garantie de Philips sont valables.

Un simple clic

En cas de problèmes, nous vous conseillons de lire attentivement le mode d'emploi ou de consulter le site Web www.philips.com/support pour une assistance supplémentaire.

Un simple coup de téléphone

Afin d’éviter tout dérangement inutile, nous vous conseillons de lire attentivement le mode d’emploi ou de consulter le site Web www.philips.com/support pour une assistance supplémentaire avant de contacter le service d’assistance de Philips.

Pour nous permettre de résoudre notre problème rapidement, veuillez préparer les détails suivants avant de faire appel au service d'assistance de Philips:

• Numéro de type Philips Numéro de série Philips Date d'achat (une copie du bon d'achat peut vous être réclamée) Processeur environnement PC

286/386/486/Pentium Pro/mémoire interne Système d'exploitation (Windows, DOS, OS/2, Apple Macintosh)

Fax/Modem/Internet

Autres cartes installées

Si nous disposons des informations ci-après, nous pourrons également accélérer la procédure :

Votre preuve d'achat mentionnant : la date d'acquisition, le nom du revendeur, le modèle et le numéro de série du produit. L'adresse complète où se trouve le moniteur défectueux ainsi que l'adresse de livraison du modèle fourni en échange.

Les services d'assistance clients de Philips sont présents partout dans le monde. Cliquez ici pour avoir accès à First Choice Contact Information.

Ou contactez-nous au moyen du site Web : http://www.philips.com/support

Votre garantie Philips First Choice

file:/F/0E1DDELS: philips/CDlanual/15/150S7/1cd/manual/WENOWarranty/war_1st.htm3/32006/2/2210:36:39

Pays Numéro de téléphone Tarif

Austria 0820 901115

Belgium 070 253 010

Denmark 3525 8761

Finland 09 2290 1908

France 08 9165 0006

Allemagne 01805007532

Greece 00800 3122 1223

Ireland 01601 1161

Italy 199 404 042

Luxembourg

Norway

Portugal

Spain

Sweden 086320016

Switzerland

United Kingdom

26843000

0900 0400 063

22708250

213591440

902 888 785

02 2310 2116

02079490069

€ 0.20

E 0.17

Tarif appel local

Tarif appel local

€ 0.23

€ 0.12

Tarif appel local

Tarif appel local

€ 0.25

Tarif appel local

€ 0.20

Tarif appel local

Tarif appel local

€ 0.15

Tarif appel local

Tarif appel local

Tarif appel local

Votre garantie pour l'europe

Cher client,

Nos vous remercions d'avoir acheté ce produit Philips qui a été conçu et fabriqué selon les normes de qualité les plus séries. Si toutefois ce produit devait s'avérer defectueux, Philips prend à charge les frais de main-d'œuvre et de pièces de rechange pendant une période de 36 mois à partir de la date d'achat.

Qu'est-ce qui est couvert?

La garantie Philips pour l'Europe est d'application dans les pays suivants : République tchèque, Hongrie, Slovaquie, Slovénie, Pologne, ainsi que pour la Russie et la Turquie et uniquement pour les moniteurs originalement conçus, fabriqués, homologués et/ou autorisés pour une utilisation dans ces pays.

La garantie prend effet à partir du jour de l'achat de votre moniteur. Pendant les 3 années qui suivent, ce moniteur sera réparé en cas de défauts, à condition que ces derniers soient couverts par la garantie.

Qu'est-ce qui est exclu?

La garantie Philips s'applique à condition que le produit soit manipulé correctement pour son usage prévu, conformément au mode d'emploi et sur présentation de la facture ou du ticket de caisse d'origine mentionnant la date d'achat, le nom du revendeur, ainsi que le numéro du modèle et de production de l'appareil.

Il se pourrait que la garantie Philips ne s'applique pas si:

les documents ont été modifiés d'une façon quelconque ou rendus illisibles; le mode ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou rendus illisibles; des réparations ou des modifications du produit ont été exécutées par des organismes de services ou des personnes non autorisés; des dommages sont dus à un accident, y compris, mais sans que cette énumération soit exhaustive, la foudre, les inondations ou les incendies, un usage impropre ou la négligence. Il y a des problèmes de réception provoqués par des conditions de signal ou des systèmes de câble ou d'antenne étrangers à l'appareil; Des défauts ont été provoqués par un mauvais traitement ou un usage impropre du moniteur; Le produit exige une modification ou une adaptation afin d'être conforme aux normes techniques locales ou nationales pour des pays pour lesquels le produit n'a pas été originellement conçu, fabriqué, homologué et/ou autorisé. Par conséquent, veillez toujours vérifier si le produit peut être utilisé dans le pays souhaité.

Votre garantie pour l'Europe

Veuillez noter que ce produit ne peut être considéré comme defectueux dans le cadre de la présente garantie si des modifications deviennent nécessaires pour qu’il soit conforme à des normes techniques locales ou nationales d’application dans des pays pour lesquels le produit n’a pas été conçu et/ou fabriqué à l’origine. Par conséquent, veillez always vérifier si le produit peut être utilisé dans le pays souhaité.

Un simple clic

En cas de problèmes, nous vous conseillons de lire attentivement le mode d'emploi ou de consulter le site Web www.philips.com/support pour une assistance supplémentaire.

Un simple coup de téléphone

Afin d'éviter tout désagrément, nous vous conseillons de lire attentivement le mode d'emploi avant de contacter nos revendeurs ou le Centre d'information à la clientèle.

Si votre produit Philips ne fonctionne pas correctement ou s'il est défectueux, veuillez contacter le revendeur Philips ou directement le Service Philips d'assistance à la clientèle ou le Centre d'information à la clientèle.

Web suivant : http://www.philips.com/support

Consumer Information Centers

Antilles • Argentina • Australia • Bangladesh • Brésil • Canada • Chili • Chine • Colombie • Biélorussie • Bulgarie • Croatie • République Tchèque • Estonie • Dubaï • Hong Kong • Hongrie • Inde • Indonésie • Corée • Lettonie • Lituanie • Malaisie • Mexique • Maroc • Nouvelle-Zélande • Pakistan • Paraguay • Pérou • Philippines • Pologne • Roumanie • Russie • Serbie-et-Monténégro • Singapour • Slovaquie • Slovénie • Afrique du Sud • Taïwan • Thaïlande • Turquie • Ukraine • Uruguay • Venezuela

Technical Center of JV IBA M. Bogdanovich str. 155 BY-22004 Minsk Tel:[phone]

LAN Service 140, Mimi Balkanska Str. Office center Translog 1540 Sofia, Bulgaria Tel: [phone] www.lan-service.bg

Votre garantie internationale

Votre garantie internationale

Nous vous remercions d'avoir acheté ce produit Phillips qui a été conçu et fabriqué selon les plus hauts standards de qualité.

Si jamais ce produit s'avère défectueux, Philips garantit la main-d'œuvre et les pièces de rechange à ses frais, quelles que soient le pays où il est réparé pendant une période de douze mois à partir de la date d'achat. La garantie internationale de Philips s'ajoute aux obligations de garantie nationale, existant envers vous, des revendeurs et de Philips dans le pays de l'achat et n'affecte en rien vos droits prévus par la loi en tant que client.

La garantie Philips s'applique à la condition que le produit soit manipulé correctement pour son usage prévu et conformément aux instructions d'utilisation, et sur présentation de la facture originale ou du ticket de caisse original, indiquant la date de l'achat, le nom du revendeur ainsi que le modèle et le numéro de production du produit.

La garantie Philips risque de ne pas s'appliquer si :

les documents ont été modifiés d'une façon quelconque ou rendus illisibles ; le modèle ou le numéro de production sur le produit ont été modifié, supprimés, enlevés ou rendus illisibles ; des réparations ou des modifications du produit ont été exécutées par des organismes de services ou des personnes non autorisées ; des dommages sont dus à un accident, y compris, mais sans que cette énumération soit exhaustive, la foudre, les inondations ou les incendies, un usage imprudent ou la négligence.

Veillez noter que ce produit ne peut être considéré defectueux dans le cadre de cette garantie, si des modifications deviennent nécessaires pour qu’il soit conforme à des standards techniques locaux ou nationaux qui s’appliquent dans des pays pour lesquels le produit n’a pas été conçu ou fabriqué à l’origine. En conséquence, veuillez always verifies si le produit peut être utilisé dans le pays souhaité.

Si votre produit Philips ne fonctionne pas correctement ou s'il est déficient, veuillez contacter votre revendeur Philips. Dans le cas où vous auriez besoin d'aide alors que vous êtes dans un autre pays, le service Philips d'assistance à la clientèle vous donnera l'adresse d'un revendeur dans ce pays. Vous trouverez les numéros de téléphone et de télécopieur dans la section appropriée de cette brochure.

Pour éviter toute complication inutile, nous vous conseillons de lire attentivement la notice d'utilisation avant de contacter votre revendeur. Si vous avez des questions auxquelles votre revendeur ne peut répondre ou tout autre problème concernant le produit, veillez contacter le Centre d'information à la clientèle Philips ou consulter le site

Web suivant: http://www.philips.com

file:///C0E/MODELS/philips/CD Manual/15/150S7/1cd/manual/RENEW warranty/war_intl.htm1/2 2006/2/2210:37:06

Votre garantie internationale

file:///C0E/IODELS/philips/CD Manual/15/150S7/1cd/manual/RENC warranty/war_intl.htm2/22006/2/2210:37:06

SNTTE UNTTE (Ecran d'ordinateur)

Garantie philips F1RST choice(états-unis)

Merci d'avoir acheté un moniteur Philips.

Tous les moniteurs Philips sont conçus et réalisés pour fournir des performances de haute qualité, pour être faciles à utiliser et faciles à installer. Si vous rencontrez quelques difficultés que ce soit pour installer ou utiliser votre moniteur, merci de contacter directement Philips pour bénéficier de votre garantie Philips First Choice. Cette garantie de 3 ans vous donne le droit à un échange sur site dans les 16 heures ouvrées après votre appel pendant la première année d'achat. En cas de problème avec votre moniteur dans la deuxième ou troisième année suivant l'achat, nous nous engageons à le réparer dès que vous l'auraz envoyé à vos frais au service après-vente. Le moniteur sera réparé et vous sera retourné gratuitement dans les cinq jours ouvrables.

GARANTIE LIMITEE (Ecran d'ordinateur)

Cliquez ici pour accéder à la carte d'enregistrement de la garantie (Warranty Registration Card).

Main-d'œuvre gratuite pendant trois ans / Service gratuit sur les pièces de rechange pendant trois ans / Échange la première année*

*Le produit sera échangé contre un nouveau ou remis en état selon les specifications du produit original dans les deux jours, pendant la première année. Ce produit doit être expédie à vos frais pour la réparation pendant la deuxième et la troisième année.

Vous n'avez aucune preuve de votre achat pour bénéficier du service de garantie. Une facture ou tout autre document indiquant que vous avez acheté le produit sont considérés comme étant une preuve d'achat. Joignez-la à ce manuel d'utilisation et gardez-les à portée de main.

Qu'est-ce qui est couvert?

La garantie commence le jour de l'achat de votre produit. Pendant les trois années suivant votre achat, toutes les pièces seront réparées ou remplacées, sans frais de main-d'œuvre. Après les trois années suivant l'achat, vous payez le remplacement ou la réparation des pièces et les frais de main-d'œuvre.

SNTTE UNTTE (Ecran d'ordinateur)

Toutes les pièces, y compris celles qui ont été réparées ou remplacées, ne sont couvertes que pendant la période de garantie originale. À l'expiration de la garantie du produit original, la garantie portant sur tous les produits ou pièces remplacés ou réparés expire également.

Qu'est-ce qui est EXCLU?

Votre garantie ne couvre pas :

le coût de la main-d'œuvre pour l'installation ou la configuration du produit, le réglage des commandes du produit, l'installation ou la réparation des systèmes d'antennes distincts du produit. la réparation du produit et/ou le remplacement des pièces en raison d'un usage impropre, d'un accident, d'une réparation non autorisée ou d'une autre cause échue au contrôle de Philips Consumer Electronics. - les problèmes de réception causés par des conditions de signal ou des systèmes de câbles ou d'antennes distincts de l'appareil. - un produit qui doit être modifié ou adapté pour lui permettre de fonctionner dans un pays autre que celui dans lequel il a été conçu, fabriqué, approuvé et/ou autorisé, ou la réparation des produits endommagés par ces modifications. les dommages indirects ou consécutifs résultant de l'utilisation du produit. (Certains États ne permettent pas l'exclusion de dommages indirects ou consécutifs, donc il est possible que l'exclusion ci-dessus ne s'applique pas dans votre cas. Ceci comprend, sans exclure d'autres dommages, des documents préenregistrés, protégés ou non par un droit d'auteur.) le modèle ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou rendus illisibles;

Le service de garantie est prévu dans tous les pays où le produit est officiellement distribué par Philips Consumer Electronics. Dans les pays où Philips Consumer Electronics ne distribue pas le produit, le service après-vente Philips local essaiera de fournir ce service (bien qu'il puisse y avoir un retard si les pièces détachées et les manuels techniques appropriés ne sont pas rapidement disponibles).

Où puis-je obtenir d'autres informations?

Pour des renseignements complémentaires, contactez le service d'assistance à la clientèle de Philips en téléphonant au [phone] (clients aux États-Unis seulement) ou au [phone].

*Avant de faire une demande de service...

Veuillez consulter le manuel d'utilisation avant de faire appel au service. Un simple réglage, tel qu'expliqué dans ce manuel, peut vous éviter un appel.

SNTTE UNTTE (Ecran d'ordinateur)

Pour obtenir une assistance ou bénéficier du service de garantie pour un produit, appelez le service d'assistance à la clientèle de Philips à l'un des numéros ci-dessous :

Service d'assistance à la clientèle de Philips

[phone] ou [phone]

(Aux États-Unis, à Porto Rico et aux Îles Vierges américaines, toutes les garanties implicites, y compris les garanties implicites de commercialisation et de finalité pour une application particulière, sont limitées à la durée de cette garantie explicite. Mais, comme certains États ne permettent pas de limites quant à la durée d'une garantie implicite, il se peut que cette limite ne vous concerne pas.)

Veuillez contacter Philips au :

[phone]

Les pièces et la main-d'œuvre seront fournies gratuitement pendant trois ans au dépôt Philips Canada ou dans n'importe quel centre de service Philips autorisé.

(Au Canada, cette garantie remplace toutes les autres garanties. Il n'y a pas d'autres garanties explicites ou implicites, y compris toutes les garanties implicites de commercialisation et de finalité pour une application particulière. En aucune circonstance Phillips ne peut être tenu responsable de dommages quelconques qui se seraient produits, même si Phillips a été avisé de la possibilité de tels dommages.)

RAPPEL... Veuillez noter ci-dessous le modèle et les numéros de série figurant sur le produit.

N° DE MODELE #

N° DE SÉRIE #

Cette garantie vous confère des droits spécifiques reconnus par la loi. Il se peut que vous ayez d'autres droits qui varient d'un État à l'autre, ou d'une province à l'autre.

Avant de contacter Philips, merci de rassembler les détails suivants afin que nous puissions résoudre votre problème plus rapidement.

SANTTE UNTEE (Ecran d'ordinateur)

Référence / type Philips Numéro de série Philips Date d'achat (la photocopie de la facture peut être demandée, le cas échéant) Environnement PC

Processeur: 286/386/486/ Pentium Pro Mémoire interne (Windows, DOS, OS/2, Apple Macintosh) Fax/Modem/Programme Internet

Autres cartes installées

Si nous possédons les informations suivantes, nous pourrons accélérer le processus d'adhésion : - Votre preuve d'achat indiquant : la date d'achat, le nom du revendeur, le modèle et le numéro de série du produit. L'adresse complète du lieu d'échange du moniteur

Juste un coup de téléphone

Les services Philips d'assistance à la clientèle sont présents partout dans le monde. Pour les États-Unis, vous pouvez contacter le service consommateurs du lundi au vendredi de 8 heures à 21 heures (ET) et le samedi de 10 heures à 17 heures en composant l'un des numéros de téléphones indiqués.

Pour plus d'informations sur les produits Philips, consultez notre site Web :

Site Web: http://www.philips.com

Glossaire

ABCDEFGHIJKLMNOPQRSTUVWXYZ

CCFL (lampe fluorescente à cathode froide)

Il s'agit de tubes fluorescents fournissant la lumière au module LCD. Ces tubes sont généralement très minces (environ 2 mm de diamètre).

Chromaticité

Attribut d'un stimulus de couleur qui ne concerne pas l'éclairage. La chromaticité est bidimensionnelle et est définie par des paires de chiffres comme la longueur d'onde dominante et la pureté.

CIE (commission internationale de l'éclairage)

Principale organisation internationale s'intéressant à la couleur et à la mesure de la couleur.

Contraste

Variation de luminance entre des zones claires et sombres d'une image.

Cristaux liquides

Composants se trouvant dans les écrans de ce type. Les cristaux liquides réagissant de manière prévisible lorsqu'ils sont stimulés électriquement. Ils conviennent parfaitement pour allumer ou éteindre les pixels du moniteur LCD. Les cristaux liquides sont parfois abrégés en anglais en LC.

RETOUR AU HAUT DE LA PAGE

Connecteur VGA d'entrée analogique. Voir moniteur est équipéd'un cable D-Sub.

Digital Visual Interface (DVI - Interface visuelle numérique)

La spécification de DVI (Digital Visual Interface - Interface visuelle numérique) fournit une connexion numérique à grande vitesse pour les types de données visuelles indépendantes de la technologie d'affichage. L'interface est principalement destinée à fournir une connexion entre un ordinateur et son dispositif d'affichage. La spécification DVI répond aux besoins de tous les segments de l'industrie informatique (poste de travail, ordinateur de bureau, ordinateur portable, etc.) et permettra à ces différents segments de se regrouper autour d'une seule spécification d'interface de moniteur.

L'interface DVI permet :

1. Au contenu de rester, depuis sa création à sa consommation, dans le domaine numérique sans perte.
2. L'indépendance de la technologie d'affichage.
3. D'être prêt à jour par le biais de la détection prise directe, EDID et DDC2B.
4. Support numérique et analogue dans un connecteur unique.

RETOUR AU HAUT DE LA PAGE

Un programme de conservation de l’énergie lancé par l’Agence française de la protection de l’environnement (US Environmental Protection Agency - EPA) dont l’objet principal est de promouvoir la fabrication et le marketing de matériel de bureau ayant un bon rendement énergétique. Les entreprises joignant ce programme doivent être prêtes à s’engager à fabriquer un ou plusieurs produits en mesure de passer à une faible puissance (< 30 W) soit après une période d’inactivité, soit après un laps de temps déterminé à l’avance et sélectionné par l’utilisateur.

Échelle achromatique allant du noir jusqu'au blanc en passant par une palette de nuances grises de plus en plus claires. Cette série peut être constituée de paliers se trouvant à une distance égales les uns par rapport aux autres. Si le convertisseur analogique/numérique est de 8 bits, le moniter ne peut afficher au maximum 2^8 = 256 niveaux. Pour un moniter couleur RVB, chaque couleur est dotée de 256 niveaux. Le nombre total de couleurs pouvant être affichées est donc de 256 × 256 × 256 = 16,7

millions.

RETOUR AU HAUT DE LA PAGE

La luminance de l'écran en tant que fonction de la tension vidéo suit approximativement la fonction de puissance mathématique du signal vidéo d'entrée dont la fonction exponentielle est appelée gamma.

RETOUR AU HAUT DE LA PAGE

Technologie permettant d'améliorer l'angle de vision d'un moniteur LCD car les molécules de cristaux liquides sont commutées sur le même plan que la couche LCD plutôt qu'à la verticale par rapport à celle-ci.

RETOUR AU HAUT DE LA PAGE

LCD (écran à cristaux liquides)

Écran constitué de cristaux liquides suspendus entre deux plaques transparentes. L'écran est composé de milliers de pixels pouvant être allumés ou éteints par stimulation électrique. Il est ainsi possible de générer des images/des textes aux couleurs vives.

Luminance

Mesure de la luminosité ou de l'intensité lumineuse de la lumières, généralement exprimée en candela par mètre carré (cd/m2) ou « footlambert ». 1 fL=3,426 cd/m2.

Luminosité

La dimension de la couleur attribuée à une échelle achromatique, allant du noir au blanc, également appelée clarté ou facteur de réflexion lumineux. En raison de la confusion avec la saturation, l'utilisation de ce terme est dérivée.

Matrice active

Sorte de structure de l'afficheur à cristaux liquides dans laquelle des transistors de commutation sont reliés à chaque pixel afin de commander la tension à l'état passant/bloquant. L'affiche est plus lumineuse et plus nette et l'angle de vision plus large qu'avec un afficheur à matrice passive. Ces afficheurs sont également appelés TFT (thin film transistor = transistor en film mince).

Nit

Unité de luminance correspondant à 1 cd/m² ou 0,292 ftL.

Picture Element; le plus petit point définissant une image informatisée provenant d'un écran cathodique ou LCD, et de l'affichage.

Polariseur

Filtre de lumière autorisant uniquement le passage d'ondes de lumière ayant une certaine rotation. On utilise dans les LCD du matériel polarisé avec filtrage perpendiculaire afin d'enfermer des cristaux liquides. Ces derniers sont utilisés en tant que support permettant de tourner les ondes de lumière.

sur pour le passage ou non de la lumière.

RETOUR AU HAUT DE LA PAGE

Rapport hauteur/largeur

Le rapport hauteur/largeur de la zone active d’un afficheur. En général, la plupart des moniteurs sont dotés d’un rapport hauteur/largeur de 4:3. Les moniteurs ou les téléviseurs à écran large ont un rapport hauteur/largeur de 16:9 ou de 16:10.

Rétro-éclairage

La source de lumière pour un LCD à transmission. Deux techniques sont actuellement utilisées dans les conceptions LCD. La plupart des écrans LCD TFT utilisent des CCFL (lampes fluorescentes à cathode froide) ainsi qu’un panneau diffuseur juste derrière la couche des cristaux liquides. La nouvelle technologie ayant recours aux diodes électroluminescentes (LED) est encore en cours de développement.

RETOUR AU HAUT DE LA PAGE

Silicone amorphe (a-Si)

Matériau semi-conducteur utilisé pour réaliser la couche de transistors en film mince (TFT) de la matrice active LCD.

sRGB est une norme permettant un échange correct des couleurs entre différents appareils (par exemple, appareil numérique, moniteur, imprimante, scanner, etc.)

À l'aide d'un espace couleurs unifié standard, la norme sRGB contribue à restituer correctement les images prises par un appareil compatible sRGB sur votre moniteur Philips validé sRGB. Les couleurs sont ainsi étalonnées et vous pouvez compter sur leur fiabilité à l'écran.

Lors de l'utilisation de sRGB il faut également que la luminosité et le contraste de votre moniteur, ainsi que le gamut couleur soient réglés sur un niveau prédéfini. Il est donc important de sélectionner le réglage sRGB dans le menu OSD du moniteur.

Pour ce faire, ouvrez le menu OSD en appuyant sur la touche OK située en façade du moniteur. Déplacez la flèche vers le bas jusqu'à atteindre Color (couleur) et appuyez à nouveau sur OK. Utilisez la flèche vers la droite pour accéder à sRGB. Déplacez ensuite la flèche vers le bas et appuyez à nouveau sur OK pour quitter le menu OSD.

Après cette opération, il ne faut plus modifier les réglages de luminosité ou de contraste de votre moniteur. Si vous le faites, le moniteur quitte le mode sRGB et désactive le réglage de température de couleur de 6500K.

RETOUR AU HAUT DE LA PAGE

Taux de contraste

Rapport de luminance entre le point blanc le plus lumineux et le point noir le plus sombre.

Taux de rafraîchissement

Taux correspondant au nombre de fois que l'image est rafraîchie ou réaffichée en une seconde. Ce chiffre est généralement exprimé en Hz (Hertz) ou cycles par seconde. Un taux de 60 Hz correspond à 60 cycles par seconde.

Teinte

Attribut principal d'une couleur, la distinguant des autres couleurs. Par exemple, une couleur peut désigner une teinte verte, jaune ou mauve. Les couleurs connues pour désigner une teinte sont appelées couleurs chromatiques. Le blanc, le noir et les gris sont dépourvus de teinte.

Température de couleur

Mesure de la couleur de la lumière rayonnée par un objet pendant son réchauffement. Cette mesure est exprimée en termes d'échelle absolue (degrés Kelvin). Les températures Kelvin moins élevées, comme K, sont rouges, tandis que les températures plus élevées, comme K, sont bleues. La température neutre est blanche à K. Les moniteurs Philips proposent généralement des températures de K ou K et l'utilisateur peut faire son choix.

Tft(transistor en film mince)

Généralement constitué de siliciums amorphes (a-Si) et utilisé comme commutateur d'un appareil de stockage de charge situé sous chaque sous-pixel d'une matrice active LCD.

RETOUR AU HAUT DE LA PAGE

USB ou bus de série universal (universal serial bus)

Un connecteur unique pour les périphériques de PC. USB détermine automatiquement les ressources (telles que le programme de gestion et la largeur de bande du bus) demandées par les périphériques. L'USB assure la disponibilité des ressources nécessaires sans l'intervention de l'utilisateur.

L'USB élimine « l'angoisse du boîtier » -- la crainte de retarder le boîtier de l'ordinateur pour installer des périphériques d'extension. Et l'USB élimine également le réglage de paramètres IRQ complexes lors de l'installation de nouveaux périphériques. L'USB élimine « la saturation des ports ». Sans l'USB, les PC sont normalement limités à une imprimante, deux points de connexion de périphérique (en général une souris et un modem), un point de connexion d'extension parallèle amélioré (un scanner ou une caméra vidéo par exemple) et un manche à balai. De plus en plus de périphériques destinés aux ordinateurs multimédia font chaque jour leur entrée sur le marché. Avec l'USB, jusqu'à 127 périphériques peuvent fonctionner simultanément sur un ordinateur. L'USB permet le « branchement direct ». Cela signifie qu'il n'y a pas besoin d'arrêter le système, de brancher, de relancer et d'exécuter l'installation pour installer des périphériques. Pas besoin non plus de faire l'inverse pour débrancher un périphérique.

En résumé, l'USB transforme la devise de « brancher et prior » en un authentique Prêt à jouer!

Concentrateur

Un dispositif de Bus Série Universel fournissant des connexions supplémentaires à l'USB.

Les concentrateurs sont des éléments essentiels de l'architecture Prêt à jour de l'USB. Le schéma montre un exemple classique de concentrateur. Les concentrateurs servent à simplifier la connectivité de l'USB, de la perspective de l'utilisateur, et fournissant robustesse à moins tard et à complexité réduite.

Les concentrateurs en question sont des concentrateurs de câblage et permettent les caractéristiques de connexion multiple de l'USB. Les points de connexion sont ce qu'on appelle des ports. Chaque concentrateur convertit un point unique de connexion en points de connexion multiples. L'architecture supporte l'enchaînement de multiples concentrateurs.

Le port en amont d'un concentrateur connecte le concentrateur vers l'hôte. Chacun des autres ports en aval d'un concentrateur permet la connexion à un autre concentrateur ou à une autre fonction. Les concentrateurs peuvent déceler, se connecter et se déconnecter à chaque port en aval et permettent la distribution de courant vers des périphériques en aval. Chaque port en aval peut être activé et configuré individuellement à grande vitesse ou à faible vitesse. Le concentrateur isole les ports à faible vitesse des transmissions à grande vitesse.

Un concentrateur est composé de deux éléments : l'unité de commande du concentrateur et le répéteur de concentrateur. Le répéteur est un interrupteur contrôlé par un protocole situé entre le port en et les portes en aval. Il comprend également un support machine pour la réinitialisation et la suspension/reprise d'émissions. L'unité de commande fournit les registres d'interface pour permettre les communications vers/de l'hôte. Les commandes de statut et de contrôle spécifiques au concentrateur permettent à l'hôte de configurer un concentrateur et de surveiller et contrôler ses ports.

Périphérique

Une entité physique ou logique effectuant une fonction. L'entité décrite en soi dépend du contexte de la référence. Au niveau le plus bas, le périphérique peut être un simple composant matériel, comme une unité de mémoire par exemple. À un niveau supérieur, il peut être une série de composants matériel effectuant une fonction spécifique, comme une unité d'interface USB par exemple. À un niveau encore plus élevé, le périphérique peut se rapporter à la fonction effectuée par une entité fixée à l'USB; un modem de données/télécopie par exemple. Les périphériques peuvent être physiques, électriques, adressables et logiques.

Aval

La direction d’un flux de données à partir de l’hôte ou en s’éloignant de l’hôte. Un port en aval est le port sur le concentrateur électriquement le plus éloigné de l’hôte qui crée un traffic de données en aval à partir du concentrateur. Les ports en aval reçoivent un traffic de données en amont.

Amont

La direction d'un flux de données vers l'hôte. Un port en amont est le port se trouvant sur le périphérique électriquement le plus proche de l'hôte qui crée un traffic de données en amont à partir du concentrateur. Les ports en amont reçoivent un traffic de données en aval.

ossaire

Vitesse de régénération verticale (Vertical refresh rate)

Exprimée en Hz, il s'agit du nombre de cadres (images comptées) inscrites sur l'écran chaque seconde.

RETOUR AU HAUT DE LA PAGE

fié / / / FOEI MODELS/ philips CD Manual / 15 / 150 S7 / cd/ manual / REHOW 150 S7 / glossary / glossary. hM 9 / 9 2006/2/22 10:37:19

Téléchargement et impression

• Installation du Programme de Gestion de Your Monitreur LCD
• Instructions pour le Téléchargement et l'impression Installation du Programme FPadjust

Téléchargement et impression

Installation du programme de gestion de votre moniteur LCD Matériel requis:

PC avec Windows® 95, Windows® 98, Windows® 2000, Windows® Me, Windows® XP ou version plus récente - Cherchez le pilote ".inf/.icm/.cat" sous : /PC/drivers/

Lisez le fichier "Readme.txt" avant l'installation.

Cette page offre la possibilité de lire le manuel en format. pdf. Les fichiers PDF peuvent être téléchargés sur votre disque dur, puis affichés et imprimés avec l'aide du logiciel Acrobat Reader ou par le biais de votre navigateur.

Si vous n'avez pas installé Acrobat Reader d'Adobe® cliquez sur le lien pour installer l'application. Acrobat Reader d'Adobe® pour PC / Acrobat Reader d'Adobe® pour Mac.

Instructions de téléchargement:

Pour télécharger le fichier:

1. Cliquez sur l'icône ci-dessous et maintenez le bouton de la souris enfoncé. (Les utilisateurs de Win95/98/2000/Me/XP cliquent à droite)

Telechargez

150S7. pdf

1. À partir du menu qui s'affiche, choisissez 'Enregistrer lien sous...', 'Enregistrer cible sous...' ou 'Télécharger lien sur disque'.
2. Choisissez où vous souhaitez enregistrer le fichier, cliquez sur 'Enregistrer' (si vous êtes invité à désigner l'enregistrement comme 'texte' ou 'source', choisissez 'source').

Instructions pour l'impression:

Pour imprimer le manuel:

Avec le fichier du manuel ouvert, suivez les instructions de votre imprimante et imprimez les pages dont vous avez besoin.

file:///C0E/10DELS/philips/CD_manual/15/15087/1cd/manual/REMDowload/download.htm1/32006/2/2210:37:22

Installation du programme fpadjust

Le programme FPAdjust produit des structures d'alignement qui vous aidont à régler les paramétres du moniteur tel que LE CONTRASTE, LA LUMINOSITE, LA POSITION HORIZONTALE & VERTICALE, LA PHASE et LA DATE ET L'HEURE.

Matériel requis:

PC avec Windows® 95, Windows® 98, Windows® 2000, Windows® Me, Windows® XP ou version plus récente

Pour installer le programme FPadjust:

Cliquez sur le lien ou l'icône pour installer le Programme FPadjustment. ou - Cliquez sur l'icône et maintenez le bouton de la souris enfoncé. (bouton de droite pour les utilisateurs de Win95/98/2000/Me/XP)

Téléchargez

FP_setup4.3.exe

À partir du menu qui s'affiche, choisissez 'Enregistrer lien sous...', 'Enregistrer cible sous...' ou Télécharger lien sur disque'. Choisissez où vous aimeriez enregistrer le dossier ; cliquez 'Enregistrer' (si vous êtes invité à enregistrer comme 'texte' ou 'source', choisissez 'source'). Fermez votre navigateur et installez le programme FPadjust.

Remarque

Lisez le fichier "FP_Readme4.3.txt" avant d'installer.

RETOUR AU HAUT DE LA PAGE

Télécommande et impression

E:/CE/10DELS/philips/CD/manual/15/150S7/1cd/manual/RENCB download/downl pad.htm3/32006/2/2210:37:22
