Type de produit	Commutateur multiple satellite et terrestre
Marque	Kathrein
Modèle	EXR 1516
Référence	20510014
Nombre de raccordements abonnés	16
Entrées	1 terrestre, 4 satellite (Sat-ZF)
Plages de fréquence terrestre	47-862 MHz
Plages de fréquence satellite	950-2150 MHz
Atténuation de raccordement terrestre	8-4 dB (préaccentuation)
Atténuation de raccordement satellite	12-7 dB
Découplage horizontal/vertical	25 dB
Découplage entre sorties	25 dB
Niveau max. de sortie terrestre	89 dBµV
Niveau max. de sortie satellite	105 dBµV
Blindage	5-300 MHz >85 dB, 300-470 MHz >80 dB, 470-1000 MHz >75 dB, 1000-2150 MHz >55 dB
Commutation	14/18 V, 0/22 kHz
Consommation par abonné	< 25 mA
Tension nominale d'entrée	198-253 V
Puissance nominale d'entrée max	14 W (avec UAS 484 : 6,5 W)
Tension secondaire	18 V (via entrée horizontal low)
Courant de téléalimentation total max	550 mA
Classe de protection	II (double isolation)
Indice de protection	IP30
Température ambiante	-20 à +55°C
Raccordements	Connecteurs F
Dimensions (L x H x P)	295 x 148 x 43 mm
Poids	1,0 kg
Montage	Intérieur uniquement
Alimentation	Secteur 198-253 V, consommation max 14 W
Fonctions principales	Distribution de 4 plans satellite et signaux terrestres vers 16 abonnés, amplification intégrée, préaccentuation, découplage des sorties, téléalimentation possible
Entretien et nettoyage	Débrancher l'appareil avant nettoyage, utiliser un chiffon doux et sec
Sécurité	Ne pas ouvrir, débrancher avant intervention, éviter l'humidité, respecter la température ambiante, ne pas obstruer la ventilation, mise à la terre obligatoire

FOIRE AUX QUESTIONS - EXR 1516 KATHREIN

Comment raccorder le multiswitch EXR 1516 ?

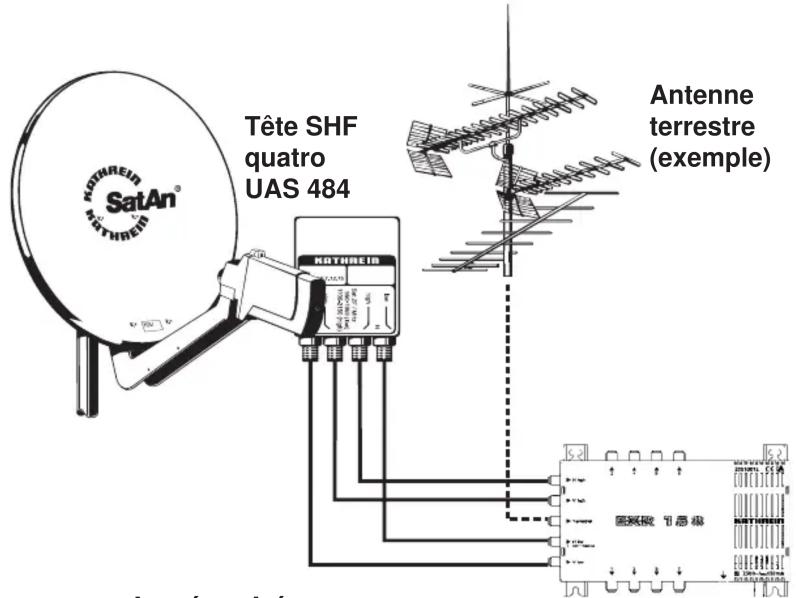

Reliez chaque récepteur satellite à une sortie abonné via un câble coaxial. Les entrées doivent être connectées aux signaux satellite (4 plans : horizontal bas, horizontal haut, vertical bas, vertical haut) et à l'antenne terrestre. Utilisez des connecteurs F de qualité.

Quelle est la consommation électrique du multiswitch ?

La consommation totale maximale est de 14 W (secteur 198-253 V). Par abonné, la consommation est inférieure à 25 mA.

Puis-je utiliser le multiswitch avec un récepteur twin (double tuner) ?

Oui, chaque tuner nécessite sa propre sortie abonné. Le multiswitch dispose de 16 sorties pour une installation multi-tuners.

Que faire si une sortie abonné n'est pas utilisée ?

Il est impératif de neutraliser les sorties non utilisées avec une résistance de 75 ohms (par exemple, EMK 03) pour éviter les interférences.

Comment effectuer la mise à la terre du multiswitch ?

Une ligne équipotentielle en cuivre d'au moins 4 mm² est nécessaire. Respectez les normes EN 60728-11 ou EN 60065.

Quelle est la température ambiante maximale autorisée ?

La température ambiante admissible est de -20 à +55°C. Veillez à une ventilation suffisante (5 cm d'espace libre autour de l'appareil).

Puis-je installer l'appareil à l'extérieur ?

Non, le multiswitch est conçu pour un montage en intérieur uniquement (classe IP30). L'humidité l'endommagerait.

Comment brancher l'alimentation secteur ?

Branchez le cordon d'alimentation sur une prise secteur 198-253 V. La fiche d'alimentation doit rester accessible. Débranchez toujours avant toute intervention sur l'installation.

Que signifie la préaccentuation de l'atténuation ?

La préaccentuation compense l'atténuation du câble en fonction de la fréquence, garantissant un niveau de signal uniforme sur toute la bande passante.

Comment vérifier le découplage entre sorties ?

Le découplage entre sorties est d'au moins 25 dB. Cela isole les récepteurs entre eux pour éviter les interférences.

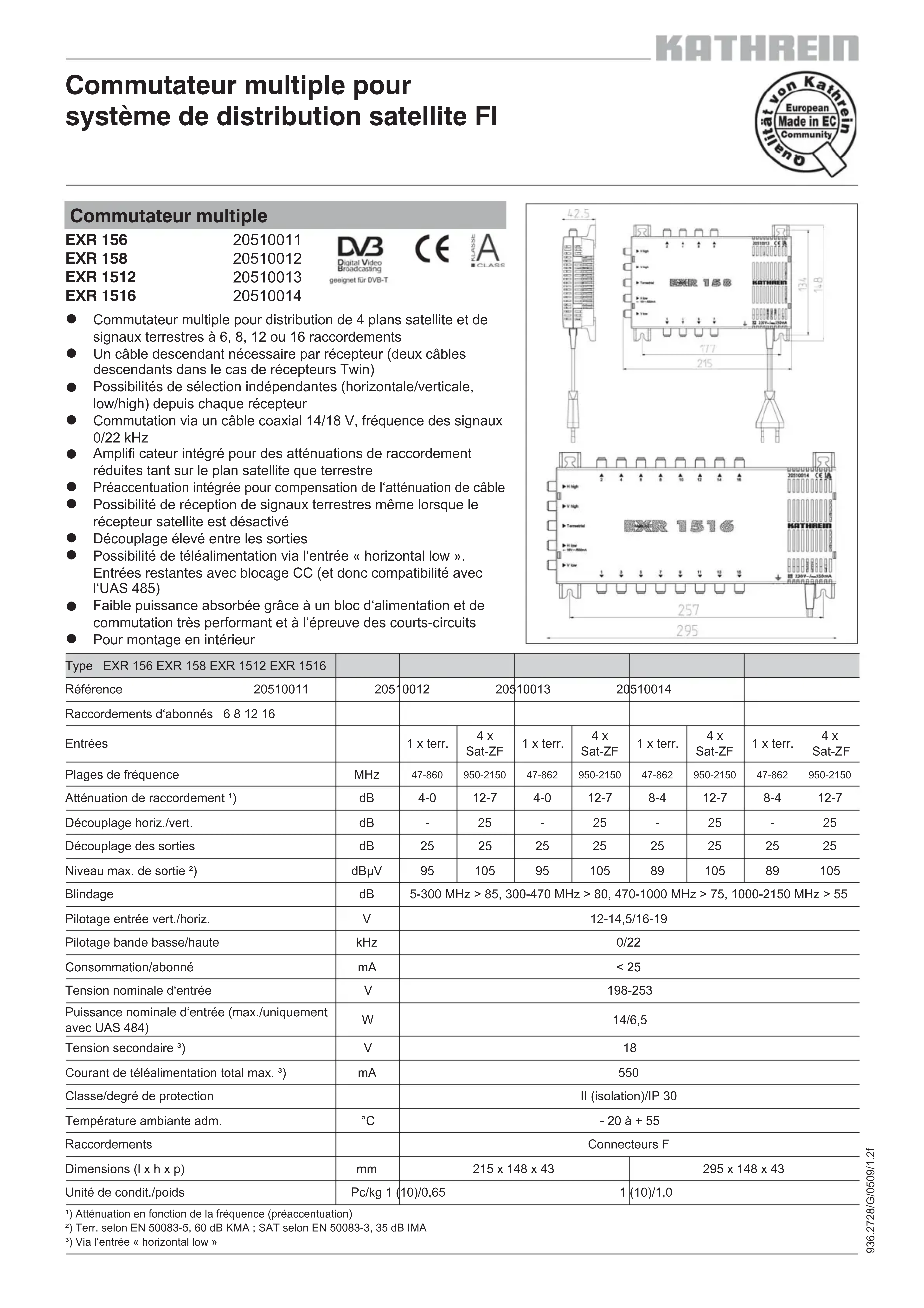

MODE D'EMPLOI EXR 1516 KATHREIN

Commutateur multiple

EXR 156

20510011

EXR 158

20510012

DVB Digital Video

EXR 1512

20510013

• Commutateur multiple pour distribution de 4 plans satellite et des signaux terrestres à 6, 8, 12 ou 16 raccordements
• Un câble descendant nécessaire par récepteur (deux câbles descendants dans le cas de récepteurs Twin)
• Possibilités de sélection indépendantes (horizontal/vertical, low/high) depuis chaque récepteur
• Commutation via un câble coaxial 14/18 V, fréquence des signaux 0/22 kHz
• Amplificateur intégré pour des atténuations de raccordement réduites tant sur le plan satellite que terrestre
• Préaccentuation intégrée pour compensation de l'atténuation du câble
• Possibilité de réception de signaux terrestres même lorsque le récepteur satellite est désactivé. Découpling entre les sorties.
• Possibilité de téléalimentation via l'entrée « horizontal low ». Entrées restantes avec blocage CC (et donc compatibilité avec l'UAS 485)
• Faible puissance absorbée grâce à un bloc d'alimentation et de commutation très performant et à l'épreuve des courts-circuits. Pour montage en intérieur.

Type EXR 156 EXR 158 EXR 1512 EXR 1516
Référence 20510011	205	10012	205	10013	205	510014
Raccordements d'abonnés 6 8 12 16
Entrées		1 x terr.	4 x Sat-ZF	1 x terr.	4 x Sat-ZF	1 x terr.	4 x Sat-ZF	1 x terr.	4 x Sat-ZF
Plages de fréquence	MHz	47-860	950-2150	47-862	950-2150	47-862	950-2150	47-862	950-2150
Atténuation de raccordement 1)	dB	4-0	12-7	4-0	12-7	8-4	12-7	8-4	12-7
Découplage horiz./vert.	dB	-	25	-	25	-	25	-	25
Découplage des sorties	dB	25	25	25	25	25	25	25	25
Niveau max. de sortie 2)	dBμV	95	105	95	105	89	105	89	105
Blindage	dB	5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55
Pilotage entrée vert./horiz.	V	12-14,5/16-19
Pilotage bande basse/haute	kHz	0/22
Consommation/abonné	mA	< 25
Tension nominale d'entrée	V	198-253
Puissance nominale d'entrée (max./uniquement avec UAS 484)	W	14/6,5
Tension secondaire 3)	V	18
Courant de téléalimentation total max. 3)	mA	550
Classe/degré de protection		II (isolation)/IP 30
Température ambiente adm.	°C	- 20 à + 55
Raccordements		Connecteurs F

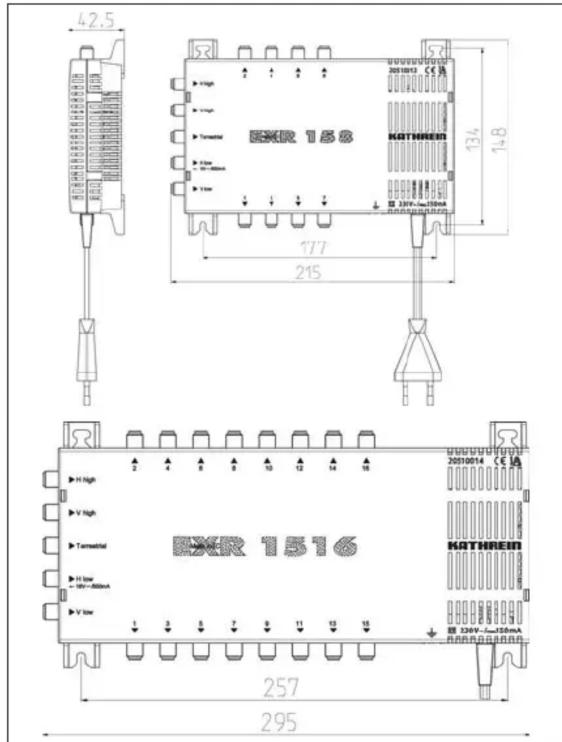

Dimensions (I x h x p)	mm	215 x 148 x 43				295 x 148 x 43
Unité de condit./poids	Pc/kg 1 (10)/0,65	1 (10)/1,0

1) Atténuation en fonction de la fréquence (préaccentuation) 2) Terr. selon EN 50083-5, 60 dB KMA ; SAT selon EN 50083-3, 35 dB IMA 3) Via l'entrée « horizontal low »

Consignes de montage et de sécurité :

• Les dispositifs décrits ici sont exclusivement destinés à l'installation d'appareils récepteurs satellite.
• Tout autre usage, de même que le non-respect des présentes consignes, entraînera automatiquement l'annulation de la garantie.
• Les dispositifs ne doivent être montés que dans des environnements intérieurs non humides. Ne pas les installer sur ou à proximité de matériaux facilement inflammables.
• Ces dispositifs devront être pourvus d'une ligne equipotentielle (Cu, 4 mm² minimum).
• Les règlements de sécurité déterminés dans EN 60728-11 ou EN 60065 doivent être observés.
• Matériel de fixation : vis à bois, Ø max. : 4,5 mm.
• Connecteur : raccord visse 75 Ω (série F) conforme IEC 60169.
• Il convient de neutraliser les sorties d'abonnés non utilisées avec des résistances de 75 ohms (p. ex. EMK 03).

Appareil sous tension

• Ne pas ouvrir ou manipuler l'appareil!
• Systématiquement débrancher la fiche d'alimentation de la prise avant d'intervenir sur l'installation!
• Veiller à une ventilation ajustée! 5 cm min. sur chaque face!
• Ne pas monter le dispositif en hauteur.
• L'évacuation de la chaleur de l'appareil suppose une circulation suffisante de l'air. Risque de surchauffe!
• Température ambiante admissible -20..+50 °C.

Attention :

• Ne poser aucun objet contenant du liquide sur l'appareil électrique.
• Préserver l'appareil électrique des gouttes ou des projections d'eau. La fiche d'alimentation doit rester facilement accessible.
• Si le diamètre du conducteur interne est supérieur à

1,2 mm ou en présence d'ébarbures, les connecteurs femelles de l'appareil sont susceptibles d'être endommagés.

Diamètre 0,6-1,2 mm sans bavures

Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE du PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et électroniques, être éliminés comme il se doit.

Veuillez remettre cet appareil, lorsqu’il sera hors d’usage, dans un point de collecte officiel spécifique prévu à cet effet.
