MODE D'EMPLOI ERD 165 S ELECTROLUX

• maak de binnenkant en de accessoires

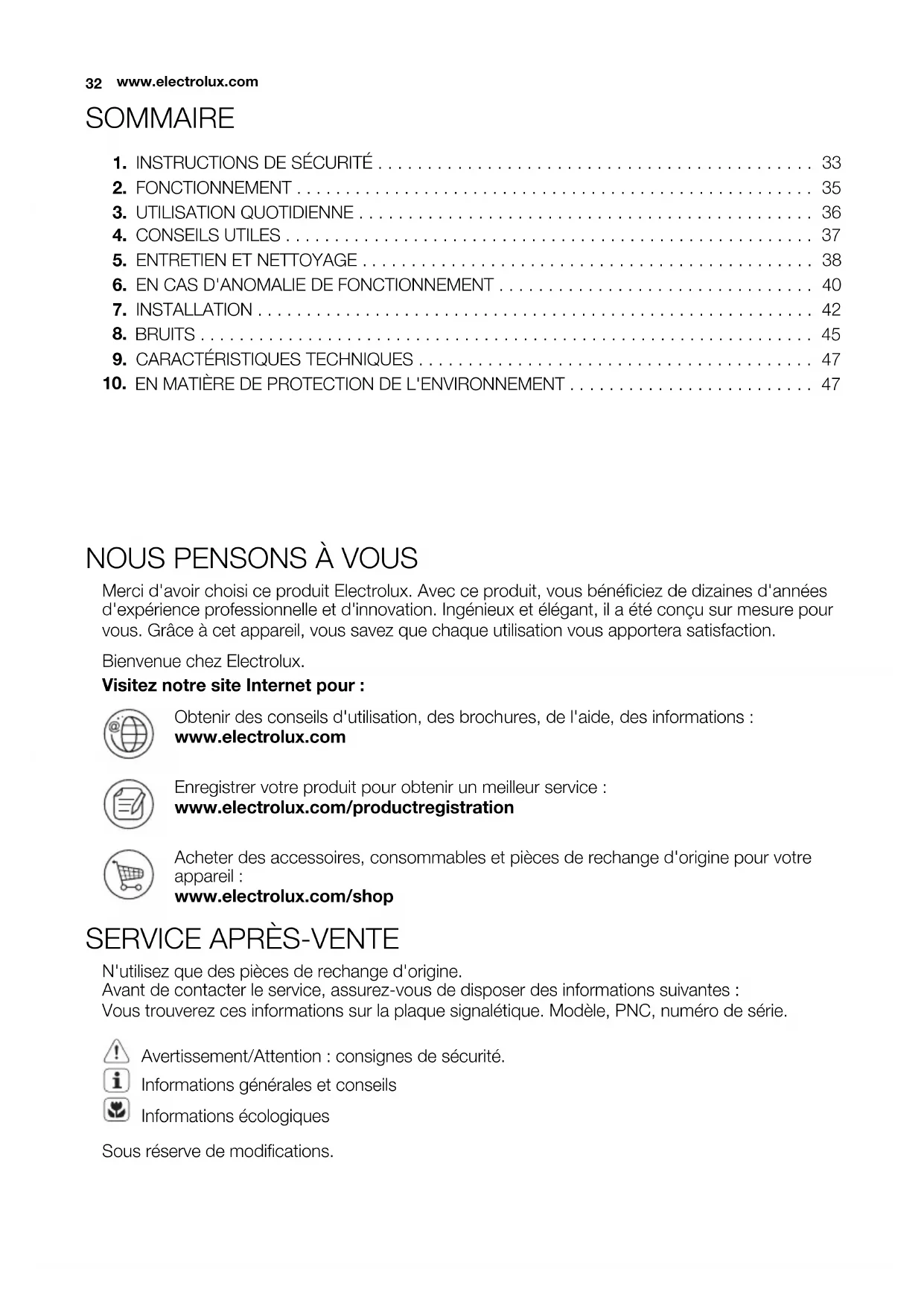

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . 47

NOUS PENSONS À VOUS Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années

d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour

vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre

www.electrolux.com/shop

SERVICE APRÈS-VENTE N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes :

Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

www.electrolux.com1.

Pour votre sécurité et garantir une utilisa-

tion correcte de l'appareil, lisez attentive-

ment cette notice, y compris les conseils

et avertissements, avant d'installer et

d'utiliser l'appareil pour la première fois.

Pour éviter toute erreur ou accident, veil-

lez à ce que toute personne qui utilise

l'appareil connaisse bien son fonctionne-

ment et ses fonctions de sécurité. Con-

servez cette notice avec l'appareil. Si l'ap-

pareil doit être vendu ou cédé à une autre

personne, veillez à remettre cette notice

au nouveau propriétaire, afin qu'il puisse

se familiariser avec son fonctionnement et

Pour la sécurité des personnes et des

biens, conservez et respectez les consi-

gnes de sécurité figurant dans cette noti-

ce. Le fabricant décline toute responsabi-

lité en cas de dommages dus au non-res-

pect de ces instructions.

1.1 Sécurité des enfants et des

personnes vulnérables

• Cet appareil n'est pas destiné à être

utilisé par des enfants ou des person-

nes dont les capacités physiques, sen-

sorielles ou mentales, ou le manque

d'expérience et de connaissance les

empêchent d'utiliser l'appareil sans ris-

que lorsqu'ils sont sans surveillance ou

en l'absence d'instruction d'une per-

sonne responsable qui puisse leur as-

surer une utilisation de l'appareil sans

Empêchez les enfants de jouer avec

• Ne laissez pas les différents emballages

à portée des enfants. Ils pourraient

• Si l'appareil doit être mis au rebut, veil-

lez à couper le câble d'alimentation

électrique au ras de l'appareil pour évi-

ter les risques d'électrocution. Démon-

tez la porte pour éviter que des enfants

ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures

magnétiques. S'il remplace un appareil

équipé d'une fermeture à ressort, nous

vous conseillons de rendre celle-ci inuti-

lisable avant de vous en débarrasser.

Ceci afin d'éviter aux enfants de s'en-

fermer dans l'appareil et de mettre ainsi

1.2 Consignes générales de

AVERTISSEMENT Veillez à ce que les orifices de ventilation,

situés dans l'enceinte de l'appareil ou la

structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement

à la conservation des aliments et/ou

des boissons dans le cadre d’un usage

domestique normal, tel que celui décrit

dans la présente notice.

• N'utilisez pas d'appareils électriques,

d'agents chimiques ou tout autre systè-

me artificiel pour accélérer le processus

• Ne faites pas fonctionner d'appareils

électriques (comme des sorbetières

électriques, ...) à l'intérieur des appa-

reils de réfrigération à moins que cette

utilisation n'ait reçu l'agrément du fabri-

• N'endommagez pas le circuit frigorifi-

• Le circuit frigorifique de l’appareil con-

tient de l’isobutane (R600a), un gaz na-

turel offrant un haut niveau de compati-

bilité avec l’environnement mais qui est

néanmoins inflammable.

Pendant le transport et l'installation de

votre appareil, assurez-vous qu'aucune

partie du circuit frigorifique n'est en-

Si le circuit frigorifique est endomma-

– évitez les flammes vives et toute au-

tre source d'allumage

– aérez soigneusement la pièce où se

• Ne modifiez pas les spécifications de

l'appareil. Si le câble d'alimentation est

endommagé, il peut causer un court

circuit, un incendie et/ou une électrocu-

FRANÇAIS 33AVERTISSEMENT Les éventuelles réparations ou in-

terventions sur votre appareil, ain-

si que le remplacement du câble

d'alimentation, ne doivent être ef-

fectuées que par un professionnel

Ne branchez pas le cordon d'ali-

mentation à une rallonge.

Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'ar-

rière de l'appareil. Une prise de

courant écrasée ou endommagée

peut s'échauffer et causer un in-

Vérifiez que la prise murale de l'ap-

pareil est accessible.

Ne débranchez pas l'appareil en ti-

Si la prise murale n'est pas bien fi-

xée, n'introduisez pas de prise de-

dans. Risque d'électrocution ou

N'utilisez pas l'appareil sans le dif-

fuseur de l'ampoule (si présent) de

l'éclairage intérieur.

• Cet appareil est lourd. Faite attention

lors de son déplacement.

• Ne touchez pas avec les mains humi-

des les surfaces givrées et les produits

congelés (risque de brûlure et d'arra-

chement de la peau).

• Évitez une exposition prolongée de

l'appareil aux rayons solaires.

• Les ampoules (si présentes) utilisées

dans cet appareil sont des ampoules

spécifiques uniquement destinées à

être utilisées sur des appareils ména-

gers. Elles ne sont pas du tout adap-

tées à un éclairage quelconque d'une

1.3 Utilisation quotidienne

• Ne posez pas d'éléments chauds sur

les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides

inflammables dans l'appareil (risque

• Ne placez pas d'aliments directement

contre la sortie d'air sur la paroi arrière

de l'appareil. (Si l'appareil est sans gi-

• Un produit décongelé ne doit jamais

• Conservez les aliments emballés con-

formément aux instructions de leur fa-

• Respectez scrupuleusement les con-

seils de conservation donnés par le fa-

bricant de l'appareil. Consultez les ins-

tructions respectives.

• Ne mettez pas de bouteilles ni de boî-

tes de boissons gazeuses dans le com-

partiment congélateur, car la pression

se formant à l'intérieur du contenant

pourrait le faire éclater et endommager

• Ne consommez pas certains produits

tels que les bâtonnets glacés dès leur

sortie de l'appareil, car ils peuvent pro-

voquer des brûlures.

1.4 Entretien et nettoyage

• Avant toute opération d'entretien, met-

tez l'appareil hors tension et débran-

chez-le de la prise de courant.

• N'utilisez pas d'objets métalliques pour

nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour

gratter la couche de givre. Utilisez une

spatule en plastique.

• Contrôlez régulièrement l'orifice d'éva-

cuation de l'eau de dégivrage dans le

compartiment réfrigérateur. Nettoyez-le,

si besoin. Si l'orifice est bouché, l'eau

s'écoulera en bas de l'appareil.

Avant de procéder au branche-

ment électrique, respectez scru-

puleusement les instructions four-

nies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est

pas endommagé. Ne branchez pas

l'appareil s'il est endommagé. Signalez

immédiatement au revendeur de l'ap-

pareil les dommages constatés. Dans

ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins qua-

tre heures avant de brancher l'appareil

pour que le circuit frigorifique soit stabi-

• Veillez à ce que l'air circule librement

autour de l'appareil pour éviter qu'il ne

www.electrolux.comsurchauffe. Pour assurer une ventilation

suffisante, respectez les instructions de

la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter

tout contact avec le compresseur et le

condenseur (risque de brûlure).

• Placez de préférence votre appareil loin

d'une source de chaleur (chauffage,

cuisson ou rayons solaires trop inten-

• Assurez-vous que la prise murale reste

accessible après l'installation de l'appa-

• Branchez à l'alimentation en eau pota-

ble uniquement. (Si un branchement

sur le réseau d'eau est prévu.)

• Les branchements électriques néces-

saires à l'entretien de l'appareil doivent

être réalisés par un électricien qualifié

ou une personne compétente.

• Cet appareil ne doit être entretenu et

réparé que par un Service après-vente

autorisé, exclusivement avec des piè-

Le système frigorifique et l'isola-

tion de votre appareil ne contien-

nent pas de C.F.C. contribuant

ainsi à préserver l'environnement.

L'appareil ne doit pas être mis au

rebut avec les ordures ménagères

et les déchets urbains. La mousse

d'isolation contient des gaz in-

flammables : l'appareil sera mis au

rebut conformément aux règle-

ments applicables disponibles au-

près des autorités locales. Veillez

à ne pas détériorer les circuits fri-

gorifiques, notamment au niveau

du condenseur. Les matériaux uti-

lisés dans cet appareil identifiés

2.1 Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le

sens des aiguilles d'une montre sur une

Pour mettre à l'arrêt l'appareil, tournez le

bouton du thermostat sur la position "O".

2.3 Réglage de la température

La température est réglée automatique-

Pour faire fonctionner l'appareil, procédez

• tournez le bouton du thermostat vers le

bas pour obtenir un réglage de froid mi-

• tournez le bouton du thermostat vers le

haut pour obtenir un réglage de froid

Une position moyenne est la plus

Toutefois, le réglage doit être choisi en te-

nant compte du fait que la température à

l'intérieur de l'appareil dépend de plu-

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

FRANÇAIS 35Si le thermostat est réglé sur la

position de froid maximum, lors-

que la température ambiante est

élevée et que l'appareil est plein, il

est possible que le compresseur

fonctionne en régime continu.

Dans ce cas, il y a un risque de

formation excessive de givre sur la

paroi postérieure à l'intérieur de

l'appareil. Pour éviter cet inconvé-

nient, placez le thermostat sur une

température plus élevée de façon

à permettre un dégivrage automa-

tique et, par conséquent, des

économies de courant.

3. UTILISATION QUOTIDIENNE

3.1 Nettoyage intérieur

Avant d'utiliser l'appareil pour la première

fois, nettoyez l'intérieur et tous les acces-

soires internes avec de l'eau tiède savon-

neuse pour supprimer l'odeur caractéristi-

que du "neuf" puis séchez soigneuse-

N'utilisez pas de produits abrasifs,

poudre à récurer, éponge métalli-

que pour ne pas abîmer la finition.

3.2 Congélation d'aliments frais

Le compartiment congélateur est idéal

pour congeler des denrées fraîches et

conserver à long terme des aliments sur-

Pour congeler des aliments frais, il n'est

pas nécessaire de modifier le réglage

Toutefois, pour une congélation plus rapi-

de, tournez le thermostat sur la position

maximum pour obtenir plus de froid.

Dans ce cas, la température du

compartiment de réfrigération est

susceptible de descendre en des-

sous de 0°C. Si cela se produit,

repositionnez le thermostat sur

une position minimum pour obte-

Placez les aliments à congeler sur les gra-

dins du compartiment de congélation, car

il s'agit du point le plus froid.

La quantité maximum d'aliments pouvant

être congelés en 24 heures est indiquée

sur la plaque signalétique, située à l'in-

térieur de l'appareil.

Le processus de congélation dure 24

heures : vous ne devez ajouter aucune

autre denrée à congeler au cours de cette

3.3 Conservation d'aliments

À la mise en service ou après un arrêt

prolongé, placez le thermostat sur la posi-

tion maximale pendant 2 heures environ

avant d'introduire les produits dans le

En cas de décongélation acciden-

telle, due par exemple à une cou-

pure de courant, si la coupure a

duré plus de temps qu'indiqué au

paragraphe « Autonomie de fonc-

tionnement » du chapitre « Carac-

téristiques techniques », consom-

mez rapidement les aliments dé-

congelés ou cuisez-les immédia-

tement avant de les recongeler

(une fois refroidis).

Avant utilisation, les aliments surgelés ou

congelés peuvent être décongelés dans le

compartiment du réfrigérateur ou à tem-

pérature ambiante en fonction du temps

disponible pour cette opération.

www.electrolux.comLes petites portions peuvent même être

cuites sans décongélation préalable (la

cuisson sera cependant un peu plus lon-

3.5 Clayettes amovibles

Les parois du réfrigérateur sont équipées

d'une série de glissières pour que les

clayettes puissent être placées en fonc-

3.6 Emplacement des balconnets de la porte

En fonction de la taille des emballages

des aliments conservés, les balconnets

de la porte peuvent être positionnés à dif-

Pour les ajuster, procédez comme suit :

tirez progressivement sur le balconnet

dans le sens des flèches pour le dégager,

puis repositionnez-le selon vos besoins.

4.1 Conseils pour l'économie

• N'ouvrez pas la porte trop souvent ou

plus longtemps que nécessaire.

• Si la température ambiante est élevée,

le dispositif de réglage de température

est sur la position de froid maximum et

l'appareil est plein : il est possible que

le compresseur fonctionne en régime

continu, d'où un risque de formation

excessive de givre sur l'évaporateur.

Pour éviter ceci, modifiez la position du

dispositif de réglage de température de

façon à obtenir des périodes d'arrêt du

compresseur et ainsi permettre un dé-

givrage automatique, d'où des écono-

4.2 Conseils pour la réfrigération

Pour obtenir les meilleures performances

• N'introduisez pas d'aliments encore

chauds ou de liquides en évaporation

dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement

les aliments, surtout s'ils sont aromati-

• Placez les aliments pour que l'air puisse

circuler librement autour.

4.3 Conseils pour la réfrigération

Viande (tous les types) : enveloppez-la

dans des sachets en plastique et placez-

FRANÇAIS 37la sur la tablette en verre au-dessus du

La période de conservation est de 1 à 2

Aliments cuits, plats froids, etc. : placez-

les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois net-

toyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des

récipients étanches spéciaux ou envelop-

pez-les soigneusement dans des feuilles

d'aluminium ou de polyéthylène, pour em-

magasiner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le

dans le balconnet de la contreporte réser-

Bananes, pommes de terre, oignons et ail

ne se conservent pas au réfrigérateur, s'ils

ne sont pas correctement emballés.

4.4 Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici

quelques conseils importants :

• la quantité maximale de denrées que

vous pouvez congeler par 24 heures

est indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heu-

res. Aucune autre denrée à congeler ne

doit être ajoutée pendant cette période.

• congelez seulement les denrées ali-

mentaires fraîches, de qualité supérieu-

re (une fois nettoyées).

• préparez la nourriture en petits paquets

pour une congélation rapide et unifor-

me, adaptés à l'importance de la con-

• enveloppez les aliments dans des feuil-

les d'aluminium ou de polyéthylène et

assurez-vous que les emballages sont

• ne laissez pas des aliments frais, non

congelés, toucher des aliments déjà

congelés pour éviter une remontée en

température de ces derniers.

• les aliments maigres se conservent

mieux et plus longtemps que les ali-

ments gras ; le sel réduit la durée de

conservation des aliments

• la température très basse à laquelle se

trouvent les bâtonnets glacés, s'ils sont

consommés dès leur sortie du compar-

timent congélateur, peut provoquer des

• L'identification des emballages est im-

portante : indiquez la date de congéla-

tion du produit, et respectez la durée

de conservation indiquée par le fabri-

4.5 Conseils pour la

conservation des produits

surgelés et congelés du

Pour obtenir les meilleures performances

• assurez-vous que les denrées surge-

lées achetées dans le commerce ont

été correctement entreposées par le re-

• prévoyez un temps réduit au minimum

pour le transport des denrées du ma-

gasin d'alimentation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du

congélateur et ne la laissez ouverte que

le temps nécessaire ;

• une fois décongelés, les aliments se

détériorent rapidement et ne peuvent

pas être recongelés ;

• ne dépassez pas la durée de conserva-

tion indiquée par le fabricant.

5. ENTRETIEN ET NETTOYAGE ATTENTION

débrancher l'appareil avant toute

opération d'entretien.

Cet appareil contient des hydro-

carbures dans son circuit réfrigé-

rant : l'entretien et la recharge ne

doivent donc être effectués que

par du personnel autorisé.

5.1 Nettoyage périodique

Cet appareil doit être nettoyé régulière-

www.electrolux.com• Nettoyez l'intérieur et tous les accessoi-

res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte

et nettoyez-les en les essuyant pour

éviter toute accumulation de déchets.

• Rincez et séchez soigneusement.

Ne pas tirer, déplacer ou endom-

mager les tuyaux et/ou câbles qui

se trouvent à l'intérieur de l'appa-

Ne JAMAIS utiliser de produits

abrasifs ou caustiques ni d'épon-

ges avec grattoir pour nettoyer

l'intérieur de façon à ne pas l'abî-

mer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le

compresseur situés à l'arrière de l'appareil

avec une brosse ou un aspirateur. Cette

opération améliore les performances de

l'appareil et permet des économies

Attention à ne pas endommager

le système de réfrigération.

De nombreux détergents pour la cuisine

recommandés par les fabricants contien-

nent des produits chimiques qui peuvent

attaquer/endommager les pièces en plas-

tique utilisées dans cet appareil. Il est par

conséquent recommandé d'utiliser seule-

ment de l'eau chaude additionnée d'un

peu de savon liquide pour nettoyer la car-

rosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

5.2 Dégivrage du réfrigérateur

En fonctionnement normal, le givre est au-

tomatiquement éliminé de l'évaporateur

du compartiment réfrigérateur à chaque

fois que le compresseur s'arrête. L'eau de

dégivrage est collectée dans un récipient

spécial situé à l'arrière de l'appareil, au-

dessus du compresseur, d'où elle s'éva-

Nettoyez régulièrement l'orifice d'écoule-

ment de la goulotte d'évacuation de l'eau

de dégivrage située au milieu du compar-

timent réfrigérateur pour empêcher l'eau

de déborder et de couler à l'intérieur de

l'appareil. Nettoyez l'orifice d'écoulement

de l'eau de dégivrage avec le bâtonnet

spécial se trouvant déjà dans l'orifice.

5.3 Dégivrage du compartiment

Une certaine quantité de givre se

forme toujours autour du compar-

Dégivrez le compartiment congé-

lateur lorsque l'épaisseur de la

couche de givre est d'environ 3-5

Pour enlever le givre, suivez les instruc-

Mettez l'appareil à l'arrêt.

Sortez les denrées congelées, enve-

loppez celles-ci dans plusieurs feuilles

de papier journal et conservez-les

dans un endroit frais.

Le dégivrage terminé, épongez et sé-

chez bien l'intérieur.

Mettez l'appareil en fonctionnement.

Réglez le thermostat pour obtenir

plus de froid et faites fonctionner l'ap-

pareil pendant deux ou trois heures

en utilisant ce réglage.

Replacez les produits surgelés ou

congelés dans le compartiment.

FRANÇAIS 39AVERTISSEMENT N'utilisez en aucun cas de cou-

teau ou tout autre objet tranchant,

d'objet métallique pour gratter la

couche de givre, vous risquez de

détériorer irrémédiablement l'éva-

porateur. N'utilisez aucun autre

dispositif mécanique ou moyen ar-

tificiel que ceux qui sont recom-

mandés par le fabricant pour ac-

célérer le dégivrage de votre ap-

pareil. Une élévation de la tempé-

rature des denrées congelées,

pendant la décongélation, peut ré-

duire leur durée de conservation.

5.4 En cas d'absence prolongée

ou de non-utilisation

Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

• dégivrez si nécessaire et nettoyez l'ap-

pareil ainsi que tous les accessoires

• laissez la porte/les portes entrouverte(s)

pour prévenir la formation d'odeurs

Si, toutefois, vous n'avez pas la possibilité

de débrancher et vider l'appareiI, faites

vérifier régulièrement son bon fonctionne-

ment pour éviter la détérioration des ali-

ments en cas de panne de courant.

6. EN CAS D'ANOMALIE DE FONCTIONNEMENT AVERTISSEMENT Avant de résoudre les problèmes,

débranchez l'appareil.

La résolution des problèmes, non

mentionnés dans le présent ma-

nuel, doit être exclusivement con-

fiée à un électricien qualifié ou une

personne compétente.

Certains bruits pendant le fonc-

tionnement (compresseur, systè-

me réfrigérant) sont normaux.

Problème Cause possible Solution

tionne pas. L'éclai-

L'appareil est éteint. Mettez l'appareil en mar-

La fiche du câble d'ali-

mentation n'est pas cor-

rectement insérée dans la

Branchez correctement la

fiche du câble d'alimenta-

tion dans la prise de cou-

Le courant n'arrive pas à

l'appareil. La prise de cou-

rant n'est pas alimentée.

Branchez un autre appareil

électrique à la prise de cou-

Contactez un électricien

L'ampoule est en mode

Fermez puis ouvrez la por-

L'ampoule est défectueu-

Reportez-vous au chapitre

« Remplacement de l'am-

www.electrolux.comProblème Cause possible Solution

La température n'est pas

réglée correctement.

Sélectionnez une tempéra-

La porte n'est pas fermée

Reportez-vous au chapitre

« Fermeture de la porte ».

La porte a été ouverte trop

Ne laissez pas la porte ou-

verte plus longtemps que

La température du produit

Laissez le produit revenir à

température ambiante

avant de le placer dans

La température ambiante

Diminuez la température

sur la plaque arrière

Pendant le dégivrage au-

tomatique, le givre fond

sur la plaque arrière.

Ce phénomène est normal.

L'orifice d'écoulement de

l'eau de dégivrage est

Nettoyez l'orifice d'écoule-

ment de l'eau de dégivrage.

Des produits empêchent

l'eau de s'écouler dans le

Assurez-vous que les pro-

duits ne touchent pas la

De l'eau coule sur le

Le tuyau d'évacuation de

l'eau de dégivrage ne

s'écoule pas dans le bac

d'évaporation situé au-

dessus du compresseur.

Fixez le tuyau d'évacuation

de l'eau au bac d'évapora-

tion de l'eau de dégivrage.

l'intérieur de l'appa-

reil est trop basse/

Le thermostat n'est pas

Augmentez/réduisez la

L'air froid ne circule pas

Assurez-vous que de l'air

froid circule dans l'appareil.

congélateur est trop

Les produits sont trop

près les uns des autres.

Stockez les produits de fa-

çon à permettre la circula-

tion de l'air froid.

Il y a trop de givre. Les aliments ne sont pas

correctement emballés.

Emballez les aliments cor-

La porte n'est pas fermée

Reportez-vous au chapitre

« Fermeture de la porte ».

Le thermostat n'est pas

Sélectionnez une tempéra-

FRANÇAIS 416.1 Remplacement de l'éclairage

Débranchez l'appareil de la prise sec-

Retirez la vis du diffuseur.

Retirez le diffuseur (voir l'illustration).

Remplacez l'ampoule défectueuse

par une ampoule neuve de puissance

identique, spécifiquement conçue

pour les appareils électroménagers.

(La puissance maximale est indiquée

Installez le diffuseur de l'ampoule.

Serrez la vis du diffuseur.

Branchez l'appareil sur le secteur.

Ouvrez la porte. Vérifiez que l'ampou-

6.2 Fermeture de la porte

Nettoyez les joints de la porte.

Si nécessaire, ajustez la porte. Repor-

tez-vous au chapitre « Installation ».

Si nécessaire, remplacez les joints de

porte défectueux. Contactez votre

service après-vente.

7. INSTALLATION AVERTISSEMENT Pour votre sécurité et le bon fonc-

tionnement de l'appareil, veuillez

lire attentivement les "Consignes

de sécurité" avant d'installer l'ap-

L'appareil ne doit pas être installé près

d'une source de chaleur telle qu'un radia-

teur, une chaudière, la lumière directe du

soleil, etc. Assurez-vous que l'air circule li-

brement à l'arrière de l'appareil. Pour ga-

rantir un rendement optimal si l'appareil

est installé sous un élément suspendu, la

distance entre le haut de l'appareil et l'élé-

ment suspendu doit être d'au moins

100 mm. Si possible, évitez de placer

l'appareil sous des éléments suspendus.

La mise de niveau se fait à l'aide d'un ou

de plusieurs pieds réglables à la base de

Si l'appareil est placé dans un coin avec

le côté des charnières contre le mur, lais-

sez au moins 10 mm entre le mur et l'ap-

pareil pour permettre une ouverture suffi-

sante de la porte, afin de pouvoir retirer

AVERTISSEMENT L'appareil doit pouvoir être débranché à

tout moment ; il est donc nécessaire que

la prise reste accessible après l'installa-

7.2 Branchement électrique

Contrôlez, avant de brancher l'appareil, si

la tension et la fréquence indiquées sur la

plaque signalétique correspondent à cel-

les de votre réseau.

L'appareil doit être relié à la terre. La fiche

du câble d'alimentation comporte un lo-

gement pour mise à la terre. Si la prise de

courant murale n'est pas mise à la terre,

branchez l'appareil sur une prise de terre

conformément aux normes en vigueur, en

demandant conseil à un électricien quali-

Le fabricant décline toute responsabilité

en cas d'incident suite au non-respect

des consignes de sécurité sus-mention-

Cet appareil est conforme aux directives

7.3 Entretoises arrière

Vous trouverez deux entretoises dans le

même sachet que la notice d'utilisation.

Pour installer les entretoises, procédez

Faites glisser l'entretoise sous la vis.

Resserrez la vis. FRANÇAIS 437.4 Réversibilité de la porte

Avant toute opération, débranchez la fiche

de la prise de courant.

Pour changer le sens d'ouverture de la

porte, procédez comme suit :

• Pour effectuer les opérations suivantes,

il est conseillé de se faire aider par une

autre personne pour maintenir ferme-

ment les portes lors de toute manipula-

H Ouvrez la porte. Dévissez les vis et retirez

la charnière intermédiaire (H).

Retirez la charnière et faites pivoter les

deux portes. Assurez-vous de retirer l'en-

tretoise en plastique se trouvant sous la

Retirez la porte supérieure. Si présent, re-

tirez le cache supérieur en plastique de la

porte et réinsérez-le de l'autre côté.

Retirez la porte inférieure. Si présent, reti-

rez le cache supérieur en plastique de la

porte et réinsérez-le de l'autre côté.

G Dévissez le gond de la charnière supéri-

eure (G) et remontez-le de l'autre côté.

Enlevez le cache (E) à l'aide d'un outil, dé-

vissez le gond de la charnière inférieure (F)

et placez-le sur le côté opposé.

Installez le cache (E) sur le côté opposé.

Réinsérez la porte inférieure sur le gond

Retirez les 2 caches en plastique et réin-

sérez-les de l'autre côté.

Insérez le gond de la charnière intermé-

diaire dans l'orifice gauche de la porte in-

Insérez la porte inférieure sur le gond de

la charnière inférieure (F).

Insérez la porte supérieure sur le gond de

la charnière supérieure. Faites pivoter les

portes pour insérer le gond de la charniè-

re dans l'orifice gauche de la porte supéri-

Ouvrez les portes et revissez la charnière

intermédiaire (H) sur le côté opposé.

N'oubliez pas l'entretoise en plastique in-

sérée sous la charnière intermédiaire (H).

Vérifiez que le panneau avant des portes

est parallèle au panneau avant de l'élé-

www.electrolux.comDévissez les poignées. Faites pivoter lespoignées de 180° et réinsérez-les sur lesupport central prévu à cet effet. Fixez lespoignées avec les vis. Insérez les cachesen plastique se trouvant dans le sachet dela notice d'utilisation dans les orifices res-tés découverts.AVERTISSEMENTRebranchez l'appareil.Si vous ne souhaitez pas effectuer per-sonnellement les opérations décrites ci-dessus, contactez votre service après-vente. Un technicien du service après-vente procédera à la réversibilité des por-tes à vos frais.AVERTISSEMENTAprès avoir changé le sens d'ou-verture des portes, vérifiez quetoutes les vis sont correctementserrées et que le joint magnétiqueadhère bien à l'appareil.Si la température ambiante estbasse (par exemple, en hiver), il sepeut que le joint n'adhère pas par-faitement. Dans ce cas, attendezque le joint reprenne sa taille natu-relle. Couchez l'appareil sur le dos.

8. BRUITS L'appareil émet certains bruits pendantson fonctionnement (compresseur, circuitfrigorifique). BRRR!

Tension 230-240 V Fréquence 50 Hz

Les caractéristiques techniques figurent

sur la plaque signalétique située sur le cô-

té gauche à l'intérieur de l'appareil et sur

l'étiquette énergétique.

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité,

recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils

ménagères. Emmenez un tel produit dans

votre centre local de recyclage ou

contactez vos services municipaux.
