Caractéristiques techniques	Détails
Modèle	ECS N9400GT512DZF
Type de carte graphique	Carte graphique dédiée
Chipset	NVIDIA GeForce 9400 GT
Mémoire vidéo	512 Mo DDR2
Interface	PCI Express 2.0
Résolution maximale	2560 x 1600 pixels
Connecteurs vidéo	1 x DVI, 1 x VGA, 1 x HDMI
Consommation d'énergie	50 W
Dimensions	Longueur standard de carte
Utilisation recommandée	Jeux légers, multimédia, bureautique
Maintenance	Nettoyage régulier des ventilateurs et des dissipateurs de chaleur
Sécurité	Éviter les surchauffes, utiliser dans un boîtier bien ventilé
Informations supplémentaires	Vérifier la compatibilité avec l'alimentation et le boîtier

FOIRE AUX QUESTIONS - N9400GT512DZF ECS

Quelle est la configuration système requise pour utiliser la carte graphique ECS N9400GT512DZF ?

La carte graphique ECS N9400GT512DZF nécessite un processeur compatible PCI Express, une alimentation d'au moins 350 W et 512 Mo de mémoire système minimum.

Comment installer la carte graphique ECS N9400GT512DZF dans mon ordinateur ?

Pour installer la carte graphique, éteignez l'ordinateur, débranchez-le, ouvrez le boîtier, insérez la carte dans un slot PCI Express, sécurisez-la avec une vis, puis reconnectez l'alimentation et fermez le boîtier.

Quels drivers dois-je installer pour la ECS N9400GT512DZF ?

Vous devez installer les drivers compatibles avec la carte graphique, disponibles sur le site du fabricant ou via le CD fourni avec la carte. Assurez-vous de choisir la version correcte pour votre système d'exploitation.

Que faire si ma carte graphique ne s'affiche pas dans le gestionnaire de périphériques ?

Vérifiez que la carte est correctement installée dans le slot PCI Express et que tous les câbles d'alimentation sont correctement connectés. Si le problème persiste, essayez de réinstaller les drivers ou testez la carte dans un autre ordinateur.

Comment résoudre des problèmes de surchauffe avec la ECS N9400GT512DZF ?

Assurez-vous que le ventilateur de la carte fonctionne correctement et que la carte est propre. Vérifiez également la circulation de l'air dans le boîtier. Si nécessaire, envisagez d'ajouter des ventilateurs supplémentaires ou de remplacer le refroidissement.

La ECS N9400GT512DZF supporte-t-elle DirectX 11 ?

Non, la ECS N9400GT512DZF ne supporte que DirectX 10. Pour des fonctionnalités DirectX 11, une carte graphique plus récente est nécessaire.

Quelle est la garantie de la carte graphique ECS N9400GT512DZF ?

La garantie standard pour la ECS N9400GT512DZF est généralement de 2 ans, mais cela peut varier selon le revendeur. Vérifiez les informations spécifiques fournies avec votre achat.

Comment puis-je augmenter les performances de ma ECS N9400GT512DZF ?

Pour améliorer les performances, assurez-vous que les drivers sont à jour, optimisez les paramètres graphiques dans vos jeux ou applications, et considérez un overclocking si cela est supporté et fait avec prudence.

MODE D'EMPLOI N9400GT512DZF ECS

• Processeur de 800 MHz ou supérieur

• Au moins 128 Mo de mémoire système

• Logement AGP ou PCI Express

• Lecteur de CD-ROM ou de DVD-ROM

• Microsoft Windows 2000/XP/2003/VISTA

• Au moins 100 Mo d’espace disponible sur le disque dur

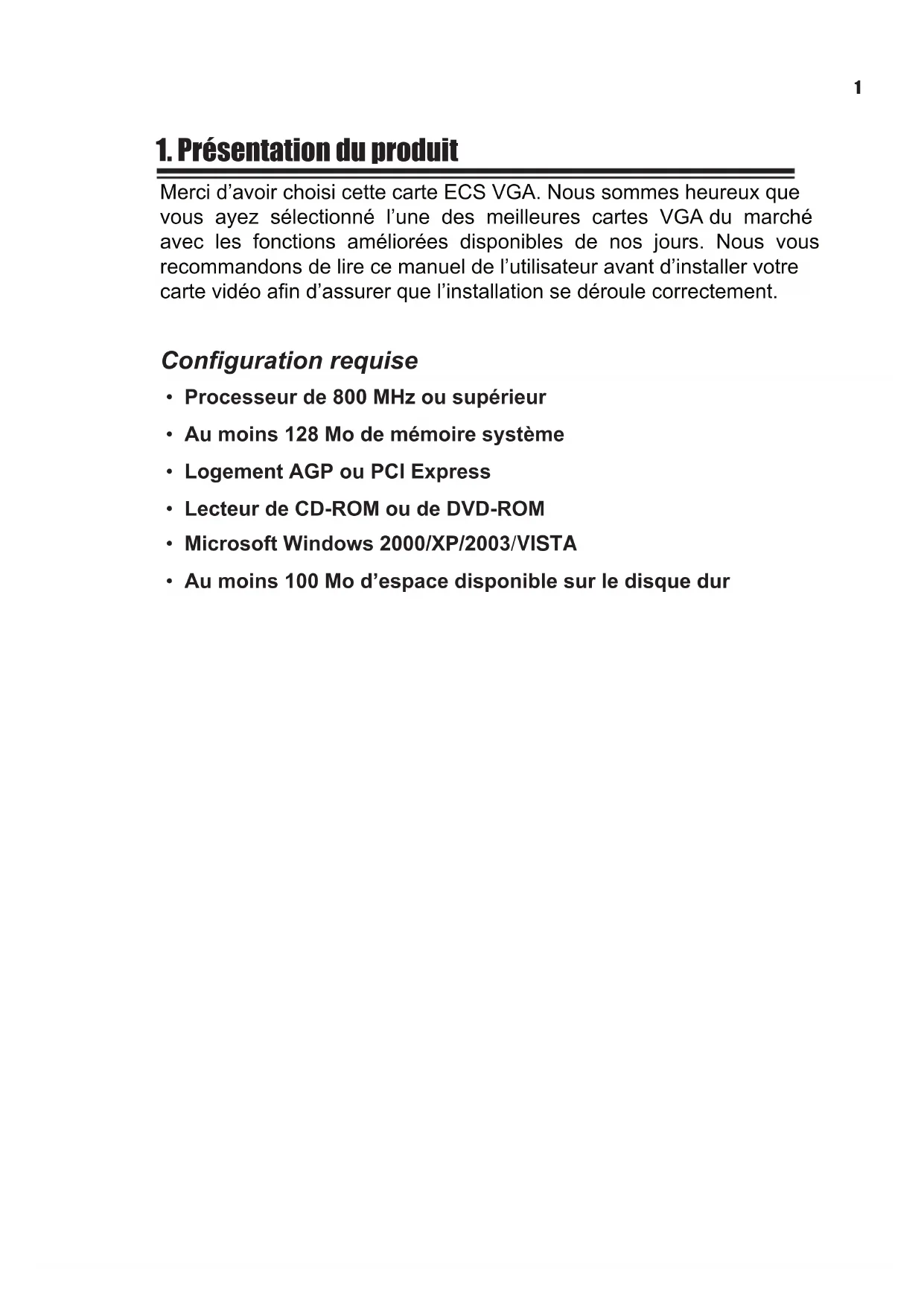

1. Présentation du produit

Merci d’avoir choisi cette carte ECS VGA. Nous sommes heureux que vous ayez sélectionné l’une des meilleures cartes VGA du marché avec les fonctions améliorées disponibles de nos jours. Nous vous recommandons de lire ce manuel de l’utilisateur avant d’installer votre carte vidéo afin d’assurer que l’installation se déroule correctement.2

1. Carte VGA avec moteur graphique NVIDIA

2. CD de logiciels et de pilotes

1. Eteignez votre PC et débranchez le connecteur d’alimentation du

2. Retirez le capot du boîtier. S’il y a des périphériques homogènes,

retirez-les (pour éviter tout dommage dus à l’électricité statique, vérifiez que vous avez déchargé l’électricité statique avant l’installation).

3. Sortez la carte VGA du sac antistatique et installez-la avec pré

caution sur la carte mère (certaines cartes sont équipées d’un câble d’alimentation supplémentaire; si votre carte en a un, vérifiez que le câble est connecté à l’alimentation, ou la carte risque de ne pas fonc- tionner correctement!).

4. Placez le capot du boîtier et connectez le câble du moniteur au port

de sortie vidéo arrière de la carte VGA.

5. Redémarrez votre PC.

1. Ne branchez pas le câble de la carte VGA en Plug & Play quand

votre ordinateur est encore allumé, ou vous risquez d’endommager les composants de la carte VGA.

2. Vérifiez que vous avez inséré la carte VGA dans le logement correct.

Les cartes PCI-Express sont différentes des cartes AGP (reportez-vous aux images ci-dessous!). Vérifiez que vous avez localisé le logement correct, autrement vous risquez d’endommager votre PC.

3. La carte mère peut être équipée de deux logements PCI-Express,

consultez le manuel de votre carte mère pour l’emplacement de logement correct à utiliser avec un système à carte unique. PCI Express AGP Le nom de modèle et les illustrations utilisées dans ce manuel de l’utilisateur servent uniquement de référence, et peuvent être légèrement différents pour votre carte.

4. Adaptateur de câble3

3. Installation du logiciel

Insérez le CD de logiciels et de pilotes dans votre CD-ROM, le programme ECS VGA INSTALLER s’exécutera automatiquement (Si votre système n’est pas livré avec ce programme, exécutez Install CD.exe dans le sous-menu). 3.1. Installer l’utilitaire du pilote de la carte mère L’utilitaire du pilote de la carte mère doit être installé d’abord si vous n’utilisez pas de chipset Intel. Etape 1 : Sélectionnez l’élément < Utility> dans le menu Principal. Etape 2 : Dans la fenêtre suivante, sélectionnez la catégorie de chipset correcte de votre carte mère et installez le pilote.4 3.2. Installer DirectX DirectX optimise les performances, la stabilité et la sécurité de vos cartes VGA. Vous pouvez sauter cette étape si votre système d’exploitation est Windows XP SP2 ou supérieur. Etape 1 : Sélectionnez <DirectX> dans le menu Principal. Etape 2 : Installez DirectX étape par étape conformément aux instructions à l’écran.5 Etape 3 : Redémarrez votre ordinateur quand l’installation est terminée.

3.3 Installer le pilote de la carte VGA

3.3.1. Désinstallez les anciens pilotes

Si vous avez déjà installé les pilotes sur votre système, retirez ces pilotes avant d’installer les nouveaux. Etape 1 : Sélectionnez Ajout/Suppression de programmes dans la fenêtre Panneau de configuration

Etape 2 : Sélectionnez <NVIDIA Drivers> et supprimez-le.6

3.3.2. Installez le pilote de la carte VGA

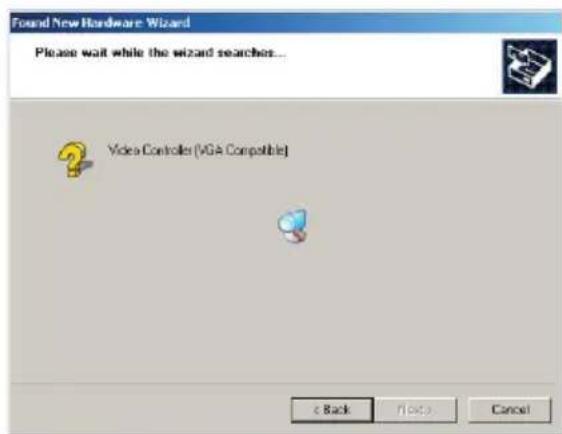

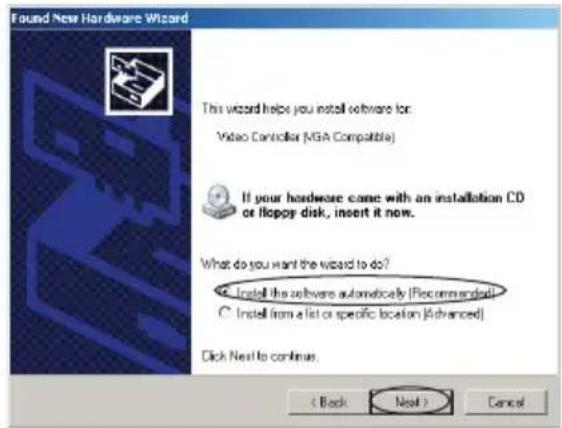

Méthode 1 : Installation auto du programme ECS VGA INSTALLER Vous pouvez installer le pilote de la carte VGA de l’une des deux manières suivantes. Etape 1 : Sélectionnez l’élément <Driver Install> dans le menu Principal. Etape 2 : Le programme d’installation s’exécute automatiquement7 Etape 3 : Installez le pilote en suivant les instructions à l’écran. Etape 4 : Cliquez sur le bouton < Finish> et redémarrez votre ordinateur quand l’installation est terminée. Méthode 2 : Le système trouve un nouveau périphérique matériel Démarrez l’ordinateur après avoir terminé l’installation. La fenêtre Nouveau matériel détecté apparaîtra. Insérez le CD d’installation qui accompagne votre carte graphique dans votre lecteur de CD-ROM. Vous pouvez maintenant aussi sélectionner < Cancel> et suivre la Méthode 1 pour effectuer l’installation.8 Le système recherche le pilote du CD de logiciels et pilotes et l’installe automatiquement. (Vérifiez que le disque de pilotes se trouve dans votre lecteur de CD-ROM) Etape 1 : Sélectionnez <Install the software automatically> dans la boîte de dialogue Nouveau matériel détecté, et cliquez sur <Next>. Etape 2 : Terminez l’installation et redémarrez votre ordinateur. Etape 3 :9

3.3.3. Mettre à jour le pilote de la carte VGA

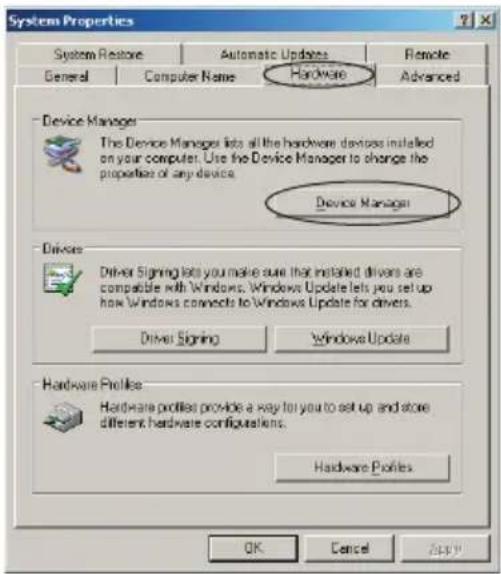

Le site web d’ECS (www.ecs.com.tw) mettra à jour le pilote vidéo régulièrement. Allez sur le site et téléchargez le dernier programme pour optimiser les performances du système. Vous pouvez mettre à jour le programme à l’aide des deux méthodes suivantes. Méthode 1 : Téléchargez la mise à jour du programme et installez-la directement. Téléchargez et exécutez la mise à jour du programme. Pour les détails vous pouvez vous reporter à l’installation du pilote de la carte VGA. Méthode 2 : Mettre à jour manuellement le pilote. Etape 1 : Sélectionnez Système dans Panneau de configuration, et sélec

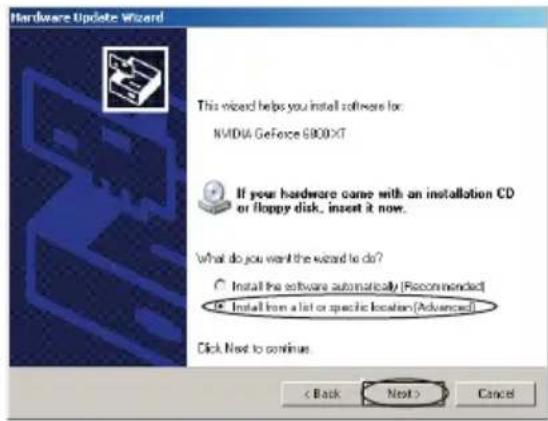

tionnez l’onglet Matériel et cliquez sur <Device Manager> dans la nouvelle fenêtre Etape 2 : Double-cliquez sur <Display Adapters>, faites un clic droit sur le périphérique que vous voulez mettre à jour, et sélectionnez <Update Drive Program>10 Etape 3 : Dans la boîte de dialogue <Hardware Update>, sélectionnez l’option <Install from a list or specific location>. Cliquez sur <Next> Etape 4 : Sélectionnez l’option <Don’t search. I will choose the driver to install>. Cliquez sur <Next>. Etape 5 : Dans la boîte de dialogue <Hardware Update>, suivez l’instruction, sélectionnez l’option <Have Disk Installed> et terminez la mise à jour.11

4. Installation du logiciel

Après avoir installé le pilote et toutes les fonctionnalités supplémen- taires vous voudrez peut-être configurer les paramètres d’affichage.

4.1 Ajuster la résolution et la qualité de couleur de l’écran

Etape 1 : Cliquez avec le bouton droit de la souris sur un espace vide de votre bureau de Windows et sélectionnez <Property> . Etape 2 : Sélectionnez l’onglet Paramètres, et maintenant vous pouvez définir la résolution d’écran désirée à l’aide de votre souris pour déplacer le curseur pour augmenter la résolution (déplacez le curseur à gauche vers moins). Vous pouvez aussi changer la qualité de couleur en cliquant sur le menu déroulant de Couleurs. Il est recommandé de définir ceci sur le paramètre le plus élevé possible (Figure 1).

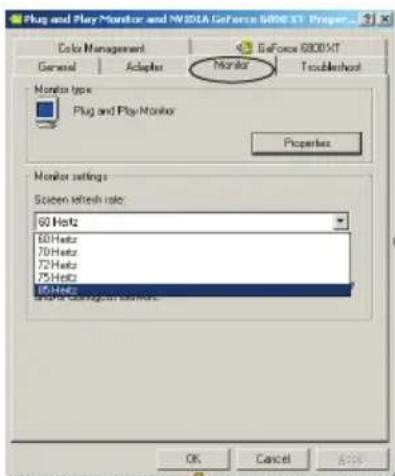

4.2 Ajuster la vitesse de rafraîchissement du moniteur

Cliquez sur le bouton Avancé dans la fenêtre Propriétés d’affichage, sélectionnez l’onglet Moniteur, et vous pouvez mainte- nant choisir la vitesse de rafraîchissement dans le menu déroulant Fréquence de rafraîchissement (Figure 2). Figure 1 Figure 2 Les fonctions décrites ci-dessous ne sont pas toutes prises en charge par votre carte. Les fonctions de la carte VGA changent selon les moteurs graphiques !12

4.3 Informations sur la carte VGA

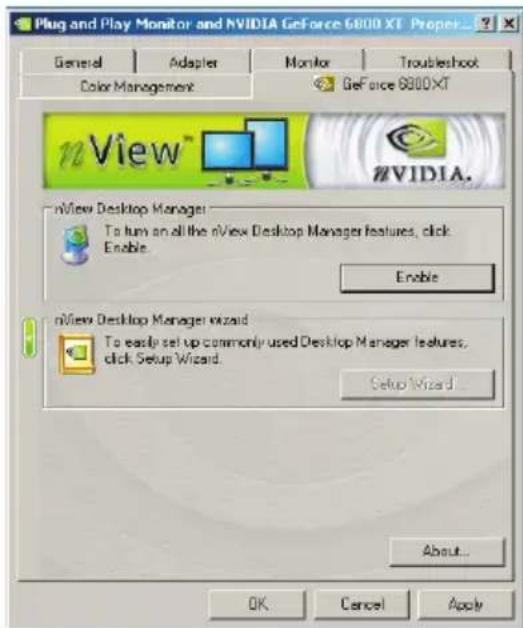

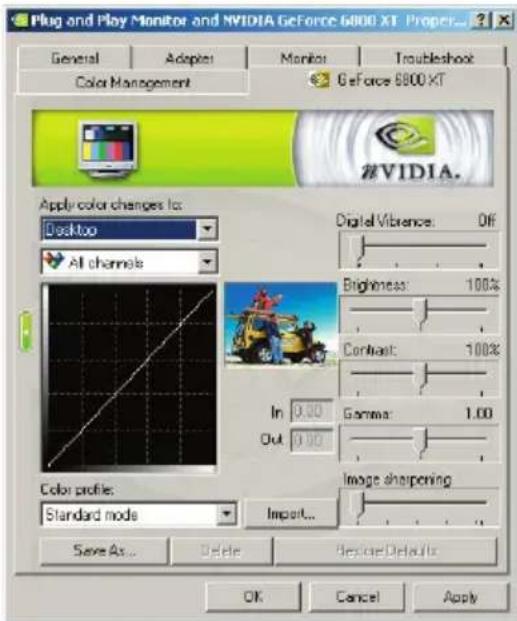

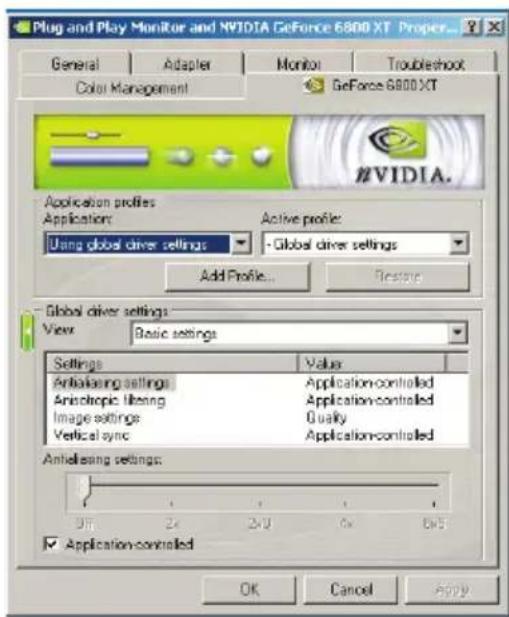

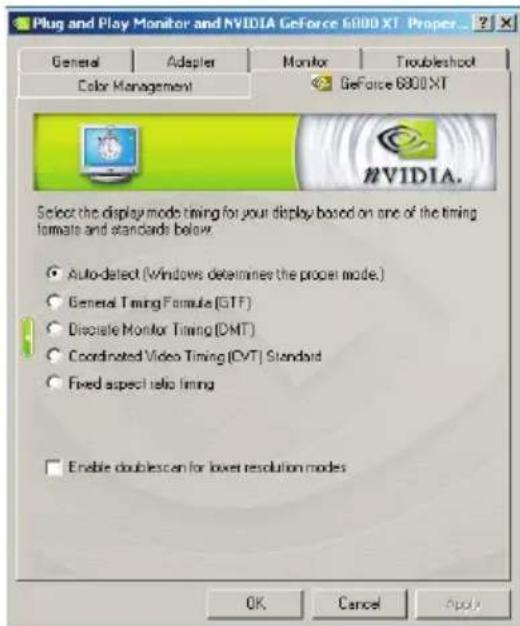

4.4. Réglage de l’écran L’élément <Information on VGA Card> offre les informations sur la version du BIOS Vidéo, la version de ForceWare, le nom du chipset NVIDIA, le type de BUS, IRQ, la capacité de la mémoire vidéo et le système d’exploitation, etc. Le fait de cliquer sur l’icône de la flèche sur l’image sur le bureau permet d’ajuster l’emplacement de l’écran.13 4.5. Paramètres d’affichage nView Le mode d’affichage nView vous permet de connecter la carte VGA à deux périphériques d’affichage (affichage numérique et TV). nView comprend cinq modes: Moniteur unique, Duplication, Extension hori- zontale, Extension verticale, ou Affichage simultané. 4.6. Synchronisation du mode d’affichage Cet élément vous permet de définir le mode d’affichage pour le monit- eur.14 4.7. Paramètres de performances et de qualité La fonction de performances et de qualité vous permet de créer des profils personnalisés en fonction des besoins des différents logiciels. L’utilitaire NVIDIA est livré chargé avec une grande sélection de profils pour les jeux courants. Tous les profils peuvent être personnalisés avec les options disponibles. 4.8. Correction chromatique Vous pouvez changer le nombre d’options relatives aux couleurs dans l’onglet de correction des couleurs. Les profils peuvent aussi être modifiés, enregistrés et importés pour différents besoins. Les cinq paramètres par défaut de votre carte sont la Vibrance numérique, la Luminosité, le Contraste, Gamma et la Netteté de l’image.15 4.9. Paramètres de superposition vidéo La fonction Paramètres de superposition vidéo est utilisée pour régler l’apparence de la vidéo sur l’affichage quand le logiciel de lecture utilise la superposition matérielle. 4.10. Outils Cet élément vous permet de détecter les téléviseurs connectés et de rétablir les paramètres par défaut.16 4.11. NVRotate La fonction NVRotate vous permet de faire pivoter votre zone d’affichage. Ceci est utile pour les moniteurs pouvant être utilisés à la fois en modes paysage et portrait. Sélectionnez parmi les modes utilisant les touches fléchées. 4.12. Paramètres de température La fonction de paramètres de température affiche la température de votre carte graphique et possède une fonction d’alarme au cas où votre carte risquerait de surchauffer.17 4.13. Résolutions d’affichage et vitesses de rafraîchissement Cet élément vous permet de régler rapidement la résolution, la qualité de couleur et la vitesse de rafraîchissement de votre moniteur. 4.14. Gestion du bureau La fonction Gestion du bureau est une fonction facile à utiliser vous permettant de faire un réglage précis de nombreux paramètres d’affichage.18 4.15. Edition du menu d’écran Cette fonction permet à l’utilisateur de définir un onglet d’outils. Pour supprimer les éléments du menu qui ne sont pas utilisés fréquemment, vous pouvez les tirer vers le bas à partir du menu du moniteur NVIDIA dans la liste ci-dessous. Pour rétablir, remettez-les dans le menu un par un, ou cliquez sur <Restore Defaults>. 4.16. SLI Multi-GPU La technologie SLI (Scalable Link Interface) permet d’améliorer considérablement les performances de rendu. La technologie NVIDIA SLI prend en charge uniquement le système d’exploitation Windows 2000/XP !1 Systemvoraussetzungen
