MODE D'EMPLOI PVD 647 N CANDY

CANDY ELETTRODOMESTICI - Via Privata Eden Fumagalli - 20047 Brugherio Milano Italy

ES ENCIMERAS INSTRUCCIONES DE USO DE KOCHFELDER BEDIENUNGSANLEITUNG PT PLACAS INSTRUÇÕES DE UTILIZAÇÃO FR TABLES DE CUISSON NOTICE D’EMPLOI ET D’INSTALLATION GB HOBS USER INSTRUCTIONS1 FR Toutes ces caractéristiques sont données à titre indicatif. Soucieux de toujours améliorer la qualité de sa production, le constructeur

pourra apporter à ses appareil des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du

Code de la Consommation.

Appareils conformes aux directives CEE 89/336, 73/23.

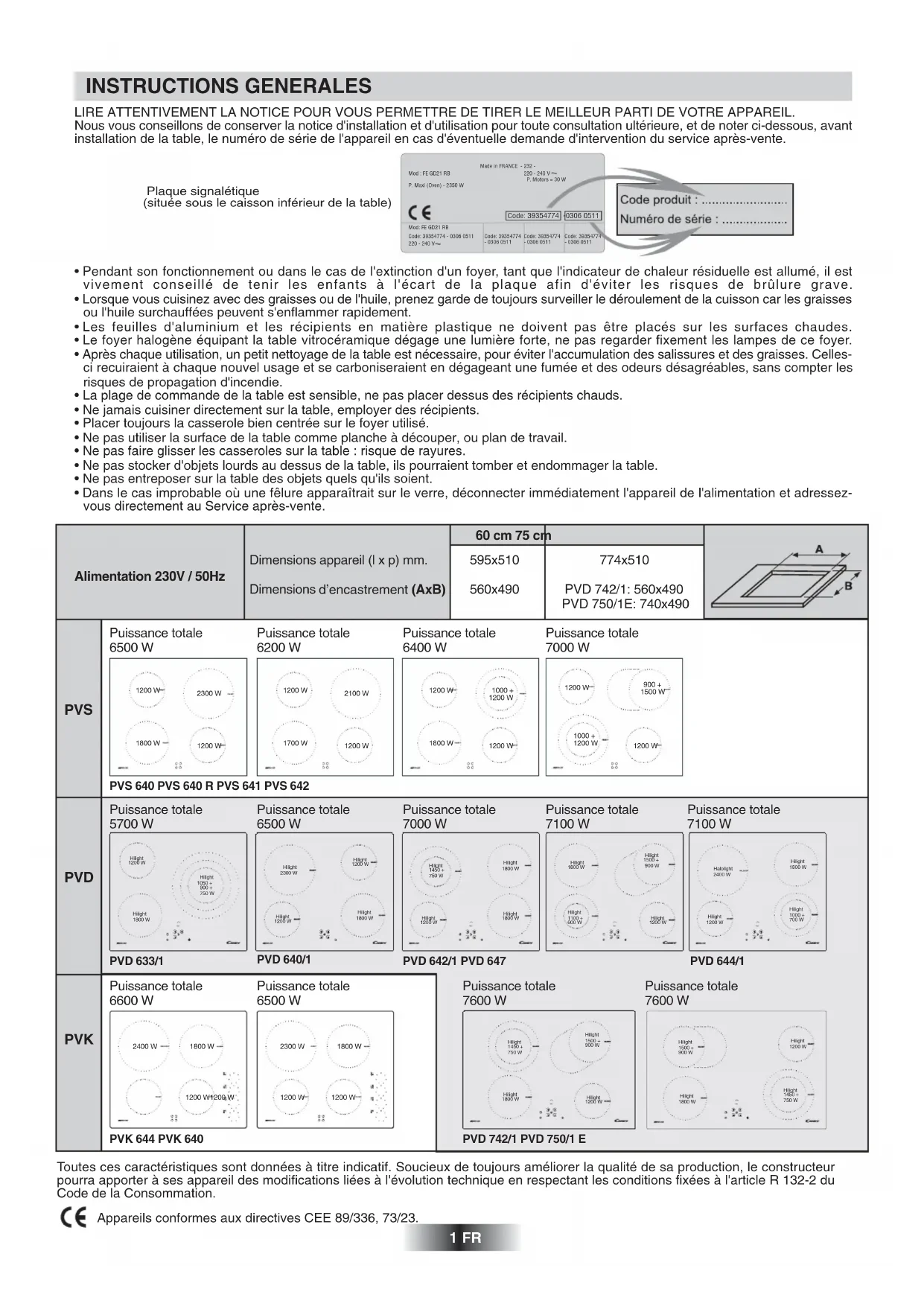

INSTRUCTIONS GENERALES LIRE ATTENTIVEMENT LA NOTICE POUR VOUS PERMETTRE DE TIRER LE MEILLEUR PARTI DE VOTRE APPAREIL.

Nous vous conseillons de conserver la notice d'installation et d'utilisation pour toute consultation ultérieure, et de noter ci-dessous, avant

installation de la table, le numéro de série de l'appareil en cas d'éventuelle demande d'intervention du service après-vente. Made in FRANCE - 232 -220 - 240 V P. Motors = 30 WMod : FE GD21 RBP. Maxi (Oven) - 2350 WCode: 39354774 -0306 0511Mod: FE GD21 RBCode: 39354774 - 0306 0511220 - 240 VCode: 39354774- 0306 0511Code: 39354774- 0306 0511Code: 39354774- 0306 0511 Plaque signalétique

(située sous le caisson inférieur de la table)

• Pendant son fonctionnement ou dans le cas de l'extinction d'un foyer, tant que l'indicateur de chaleur résiduelle est allumé, il est

vivement conseillé de tenir les enfants à l'écart de la plaque afin d'éviter les risques de brûlure grave.

• Lorsque vous cuisinez avec des graisses ou de l'huile, prenez garde de toujours surveiller le déroulement de la cuisson car les graisses

ou l'huile surchauffées peuvent s'enflammer rapidement.

• Les feuilles d'aluminium et les récipients en matière plastique ne doivent pas être placés sur les surfaces chaudes.

• Le foyer halogène équipant la table vitrocéramique dégage une lumière forte, ne pas regarder fixement les lampes de ce foyer.

• Après chaque utilisation, un petit nettoyage de la table est nécessaire, pour éviter l'accumulation des salissures et des graisses. Celles-

ci recuiraient à chaque nouvel usage et se carboniseraient en dégageant une fumée et des odeurs désagréables, sans compter les

risques de propagation d'incendie.

• La plage de commande de la table est sensible, ne pas placer dessus des récipients chauds.

• Ne jamais cuisiner directement sur la table, employer des récipients.

• Placer toujours la casserole bien centrée sur le foyer utilisé.

• Ne pas utiliser la surface de la table comme planche à découper, ou plan de travail.

• Ne pas faire glisser les casseroles sur la table : risque de rayures.

• Ne pas stocker d'objets lourds au dessus de la table, ils pourraient tomber et endommager la table.

• Ne pas entreposer sur la table des objets quels qu'ils soient.

• Dans le cas improbable où une fêlure apparaîtrait sur le verre, déconnecter immédiatement l'appareil de l'alimentation et adressez-

vous directement au Service après-vente.

Dimensions appareil (l x p) mm.

d’encastrement (AxB)

7600 W Puissance totale

7600 W PVD 742/1 PVD 750/1 EAvant de réaliser le raccordement, il est impératif de respecter

les consignes citées cicontre,

• l'installation doit est protégée par un fusible appropié, voir tableau,

et doit comporter des fils d'une section suffisante pour alimenter

normalement l'appareil.

• le câble d'alimentation doit être choisi en fonction des indications

Pour procéder au raccordement, il faut :

• retourner la table, face verre contre le plan

de travail, en prenant soin de protéger le verre

• puis, retirer le capot situé sous les commandes,

et fixé par deux vis, à l'avant.

• passer le câble d'alimentation dans le passe-

fil du capot et dans le serre-câble.

• dénuder l'extrémité de chaque conducteur du câble d'alimentation

sur une longueur de 10 mm, en tenant compte de la longueur

nécessaire du câble d'alimentation pour le raccordement de la

• La plaque à bornes offre plusieurs

possibilités de branchement. Aussi, en

fonction de l'installation et à l'aide des

barrettes shunts*, fixer les conducteurs

comme indiqué sur le tableau, bien serrer

Les barrettes shunts, situées sur la

borne Terre, permettent d'établir un

pont entre deux bornes.

• Ne pas oublier de fixer le fil de Terre

vert/jaune sur la borne Terre.

• Revisser le serre-câble.

• Replacer le capot à l'aide des deux vis ne pas oublier les rondelles

La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement

effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche

à un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur

réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes.

• Modèles PVK La table vitrocéramique est livrée sans câble d'alimentation.

Elle est équipée d'une plaque à bornes permettant de choisir le

type de raccordement électrique approprié à l'installation.

RACCORDEMENT AUX BORNES DE LA PLAQUE Attention : Prendre toutes les précau-

tions nécessaires pour éviter de faire

tomber les barrettes shunts dans le trou

situé sous la plaque à bornes.

ENCASTREMENT Le meuble ou le support dans lequel doit être encastrée la table,

ainsi que les parois du meuble qui pourraient juxtaposer celui-ci,

doivent être d'une matière résistant à une température élevée.

De plus, il est nécessaire que le revêtement qui recouvre le meuble

ou le support soit fixé par une colle résistant à la chaleur afin

d'éviter le décollement.

• Un joint d'étanchéité est livré avec la table de cuisson. Pour

procéder à sa mise en place,

- retourner la table, face verre vers le bas, en prenant soin de

- placer le joint tout autour de la table.

- veiller particulièrement à le placer correctement afin d'éviter

toute infiltration dans le meuble support.

• Prévoir un espace de 5 cm minimum entre l'appareil et les parois

verticales avoisinantes.

• Si, en fonction de l'installation de la table, la partie inférieure de

son caisson se trouve à proximité d'une zone normalement

accessible lors de manipulations et/ou de rangements, placer

une cloison à 1 cm (7 cm pour PVS) du fond du caisson, pour

éviter tous risques de brûlure ou de détérioration.

"L'installation recevant l'appareil cité en référence doit être

conforme à la norme en vigueur dans le pays d'installation".

le constructeur décline toute responsabilité en cas de non

respect de cette disposition".

Attention : vérifier la continuité de la terre de l'installation

avant de procéder au raccordement. Notre responsabilité ne

saurait être engagée pour tout incident ou ses conséquences

éventuelles qui pourraient survenir à l'usage d'un appareil

non relié à la terre, ou relié à une terre dont la continuité

• Avant de procéder au raccordement, le technicien doit vérifier

la tension d'alimentation indiquée au compteur, le réglage du

disjoncteur, le calibre du fusible et la continuité de la terre de

• Le raccordement électrique au réseau doit être effectué par une

prise de courant avec prise de terre, ou par l'intermédiaire d'un

dispositif à coupure omnipolaire ayant une distance d'ouverture

des contacts d'au moins 3 mm.

Si l'appareil comporte une prise de courant, il doit être installé

de telle façon que la prise de courant soit accessible.

• Le fil de protection vert/jaune doit être relié aux bornes de terre,

de l'appareil d'une part, et de l'installation d'autre part.

• Toute intervention se rapportant au câble d'alimentation doit

impérativement être réalisée par le Service après-vente ou une

personne de qualification similaire. Monophasé 220-240V~ Biphasé 220-240V2~ Biphasé 380-415V2N~ Triphasé 220-240V3~ Triphasé 380-415V3N~ 20 A 20 A 20 A 20 A 16 AFUSIBLE3 G 2,5 mm2H05RR-F,H05VV-F,H05V2V2-FCABLESECTION TYPE 3 G 2,5 mm2H05RR-F,H05VV-F,H05V2V2-F4 G 2,5 mm2H05RR-F,H05VV-F,H05V2V2-F4 G 2,5 mm2H05RR-F,H05VV-F,H05V2V2-F5 G 1,5 mm2H05RR-F,H05VV-F,H05V2V2-F PH Phase

Serre-câble• Raccorder à une prise de courant, pour le choix du fusible

se reporter au tableau ci-contre.

Il est toutefois possible d'adapter l'appareil pour un

. Triphasé 220-240 V3~

. Triphasé 380-415 V2N~

Pour procéder à un nouveau raccordement, il est impératif

de respecter les consignes citées ci-dessous.

• Tout d'abord, vérifier que l'installation est protégée par un fusible

approprié, voir tableau, et que l'installation comporte des fils

d'une section suffisante pour alimenter normalement

• Retourner la table, face verre contre le plan de travail, en prenant

soin de protéger le verre.

- Ouvrir le capot en suivant les étapes suivantes :

• Dévisser la vis du serre-câble "1",

• repérer les deux languettes situées sur chaque côté,

• placer la lame d'un tournevis à l'avant de chaque languette "2"

et "3", enfoncer et presser,

• soulever le capot.

- Libérer le câble d'alimentation :

• dévisser les vis de la plaque à bornes qui maintiennent les

barrettes shunts et les fils conducteurs du câble d'alimentation.

• Retirer le câble d'alimention.

- Opérations à effectuer pour réaliser le nouveau raccordement:

- Choisir le câble d'alimentation en fonction des recommandations

- Passer le câble d'alimentation dans le serre-câble.

- Dénuder l'extrémité de chaque conducteur du câble d'alimentation

sur une longueur de 10 mm, en

tenant compte de la longueur

nécessaire du câble d'alimentation

pour le raccordement à la plaque à

-Comme il est indiqué sur le

tableau, positionner les barrettes

shunts que vous aurez récupérées

lors de la première opération en

respectant les marquages

sur la plaque à bornes (les

barrettes shunts permettent

d'établir un pont entre deux bornes),

et fixer les conducteurs.

Veiller à l'efficacité du serrage sur les différentes bornes.

- Refermer le capot et revisser le serre-câble.

• Modèles PVD Elle est livrée avec un câble d'alimentation sans prise permettant

le raccordement exclusivement sous une tension de 230V entre

phases ou entre phase et neutre:

LA TABLE VITROCÉRAMIQUE SANS COMMANDES - MODELE PVS -

Le raccordement électrique au réseau, du four et de la table

vitrocéramique, se fait par l'intermédiaire du four. Il est donc très

important, de suivre scrupuleusement les indications mentionnées

sur la notice d'installation du four qui sera à associer au modèle

de table vitrocéramique en votre possession.

La table PVS possède des caractéristiques bien définies.

Pour son fonctionnement, la table doit impérativement être

connectée soit à un four soit à un bandeau de commandes adapté.

L'association des deux éléments est spécifiée sur une fiche

détaillée accompagnant soit le four soit le bandeau des com-

mandes. En aucun cas, un autre produit, non listé, ne pourra être

Pour procéder au branchement, il vous suffit de relier les

1 et 2 de la table avec les connecteurs

femelles 3 du four ou du bandeau de commandes.

INSTALLATION AVEC FOUR ENCHASSE L'opération de connection entre la table et le four peut être

réalisée avant ou après installation du four.

Encastrement du four "aérations" :

se reporter à la notice concernée.

Triphasé 220-240 V3~ Triphasé 380-415 V2N~4 FR PRESENTATION

• Le foyer hilight : une lame métallique conductrice est répartie

uniformément sur toute la surface du foyer. Efficace en trois

secondes, il permet la réalisation de cuissons régulières,

homogènes, mais également les cuissons soutenues.

La table vitrocéramique permet de mieux tirer

profit de la chaleur élevée générée par les

foyers hilight, accélérant ainsi la cuisson. Les

modifications structurelles maintiennent inaltéré les propriétés de

résistance du verre aux températures élevées et améliorent la

capacité de contrôle de la puissance distribuée. Avec le principe

du "Sprinter", on obtient une réduction du temps de cuisson

pouvant aller jusqu'à 15% suivant le type de cuisson et les récipients

• Le foyer halolight : alliance de l'halogène (1/3) et de l'hilight

(2/3). La montée en température de ce foyer est très rapide.

Permet de saisir une viande, d'obtenir une rapidité d'ébullition,

de réaliser des cuissons violentes demandant une énergie très

forte pour un temps très court.

• Le foyer radiant : offre des montées en températures lentes ou

rapides, et une très grande stabilité au maintien de la température

correspondant à la position choisie. Il est très précis et offre une

très bonne répartition de la chaleur.

LE CHOIX DES USTENSILES

• Utiliser des récipients de bonne qualité à fond plat : le fond

rigoureusement plat supprimera les points de surchauffe sur

lesquels les aliments attachent, et l'épaisseur du métal permettra

une parfaite répartition de la chaleur.

• Veiller à ce que le fond des récipients soit sec : lors du

remplissage du récipient ou lorsqu'on utilise une casserole sortant

du réfrigérateur, par exemple, s'assurer que l'ustensile est bien

sec; cette précaution évitera toute salissure sur le plan de cuisson.

• Utiliser des récipients d'un diamètre suffisant pour recouvrir

entièrement le foyer : il convient de veiller à ce que le fond soit

au moins aussi grand que la zone de cuisson. Si le fond est

légèrement plus grand, l'énergie est utilisée de manière optimale.

Les informations suivantes vous aideront à choisir les récipients

les mieux adaptés pour obtenir de bons résultats.

Spécialement bon avec fond "Sandwich". Le fond "Sandwich" allie

les qualités de l'inox (aspect, durabilité et stabilité) avec les

avantages de l'aluminium ou cuivre (transmission de la chaleur

et répartition uniforme).

fond épais recommandé.

Attention : les résidus d'aluminium apparaissent quelquefois sous

forme de traces sur la table, mais peuvent être enlevés si ils sont

nettoyés rapidement. L'aluminium de faible épaisseur ne doit pas

Fonte / Vitrocéramique :

Faible performance. Peut rayer la surface.

fond épais recommandé.

Bonne performance, mais le cuivre peut laisser des traces qui

peuvent apparaître comme des rayures. Elles peuvent être enlevées

si la table est nettoyée rapidement.

Cependant, ne pas laisser évaporer l'eau des récipients

complètement, le métal surchauffé peut adhérer à la surface. Un

récipient en cuivre surchauffé peut laisser des traces qui risque

de tacher définitivement la table.

Porcelaine / Acier émaillé :

Seulement avec fond plat, peu épais et lisse.

L'utilisation de récipients de qualité est nécessaire pour

obtenir de bons résultats de cuisson :

UTILISATION DE LA TABLE VITROVERAMIQUE

• Un repère situé près de chaque manette permet de distinguer

• Pour démarrer vos cuissons, commencer à l'allure forte, et

ramener ensuite à une allure intermédaire, nécessaire à la

cuisson, en tenant compte de la nature des mets et de leur

• Le voyant de chaleur résiduelle s'affiche dès que la température

de surface est supérieure à environ 60°C. Il restera allumé même

si le foyer est éteint, et ce tant que la surface du foyer n'est pas

suffisamment refroidie, soit en-dessous de 60°C.

• Pour arrêter un foyer, ramener la manette correspondante sur

• Positions : ces quelques exemples vous sont donnés à titre

indicatif. L'expérience personnelle permet ensuite d'adapter ces

réglages aux goûts et aux habitudes de chacun.

• TABLE A MANETTES MODELE “PVK”

1 Très doux Maintien d’un plat chaud, beurre fondu, chocolat...

2 Doux Mijotage, béchamel, ragoût, riz au lait, oeufs sur le plat...

3 Lent Légumes secs, denrées surgelées, fruits, ébullition de l’eau...

4 Moyen Cuissons pommes vapeur, légumes frais, pâtes, crêpes,poissons... 5 Fort Mijotages plus importants, omelettes, steaks, tripes...

6Vif Steaks, escalopes...

Positions Quelques conseils... Positions Qelques conseils 1

Vif Maintien d’un plat chaud, beurre fondu, chocolatMijotage, béchamel, ragoût, riz au lait, oeufssur le platLégumes secs, denrées surgelées, fruits,ébullition de l’eauCuissons pommes vapeurs, légumes frais,pâtes, crêpes, poissonsMijotages plus importants, omelettes, steaks,tripesSteaks, escalopes.... 1-2

• Visualiser le repère correspondant au foyer nécessaire à

• Tourner la manette correspondant au foyer, jusqu'à la position

choisie pour la cuisson. Pour démarrer vos cuissons,

commencer à l'allure forte, et ramener ensuite à une allure

intermédiaire, en tenant compte de la nature du mets et de son

• Le voyant de chaleur résiduelle s'allume dès que la

température de surface est supérieure à environ 60°C. Il

restera allumé même si le foyer est éteint, et ce tant que la

surface du foyer n'est pas suffisamment refroidie, soit en dessous

• Pour arrêter le fonctionnement de la table, positionner la

Les foyers à extension vous permettront en fonction des dimensions

des récipients ou de la quantité des aliments à cuire d'être plus

performants, grâce à une partie complémentaire qui peut être soit

sous forme ovale, soit concentrique.

* Le foyer ovale : il se compose de deux parties: une ronde,

plus une partie complémentaire de forme ovale.

La partie ronde se régule en actionnant la manette de 1 à 12.

Pour le fonctionnement de la partie ovale, en complément, dont

la puissance totale est alors de 2400 W, il faut tourner la manette

depuis la position 12 jusqu'à une butée, et choisir une

position en ramenant la manette, de 1 à 12.

* Le foyer concentrique : il est composé de deux parties

La partie centrale se régule en actionnant la manette de 1 à 12.

Pour le fonctionnement du foyer extérieur, en complément, la

puissance totale est alors de 2200 W, il faut tourner la manette

depuis la position 12 jusqu'à une butée, et choisir une

position en ramenant la manette, de 1 à 12.Le foyer deux zones équipe certains modèles de table. Il peut

être en forme concentrique ou extensible.

Il s'active dans sa totalité lorsque le foyer correspondant est

mis en fonctionnement; la diode du foyer complémentaire

Pour désactiver le foyer complémentaire :

- Appuyer sur la touche "Fonction complémentaire" . La diode

correspondante au foyer complémentaire s'éteint lorsque ce

foyer est désactivé.

Pour réactiver le foyer complémentaire :

- Appuyer sur la touche "Fonction complémentaire" . La diode

correspondante au foyer complémentaire s'affiche lorsque ce

Le foyer trois zones équipe un modèle de table.

Il s'active dans sa totalité lorsque le foyer est mis en fonctionnement.

Les deux diodes du foyer complémentaire sont affichées.

Pour désactiver les foyers complémentaires :

- Appuyer une fois sur la touche "Fonction complémentaire" .

La diode correspondante au foyer extérieur s'éteint lorsque ce

foyer est désactivé.

- Appuyer deux fois sur la touche "Fonction complémentaire" .

La diode correspondante au foyer central s'éteint lorsque ce

foyer est désactivé.

Pour réactiver les foyers complémentaires, procéder de la

même façon que celle citée précedemment avec un ou deux

appuis sur la fonction complémentaire, selon besoin.

• INDICATEUR DE CHALEUR RESIDUELLE Le tableau de commande informe l'utilisateur lorsque la température

de surface des zones de cuisson dépasse 60°C environ, par

l'affichage suivant : . Lorsque la température redescend en

dessous de 60°C, l'affichage s'efface.

Pour les fins de cuisson, nous conseillons d'éteindre la zone de

cuisson et de profiter de la chaleur résiduelle du foyer de cuisson

pour terminer la cuisson en douceur.

N.B. : après coupure de courant, l'indicateur de chaleur résiduelle

disparaît définitivement et ce, même si la température de surface

• FONCTIONNEMENT DU FOYER DEUX ZONES

• PRESENTATION DU TABLEAU DE BORD Diode de fonctionnement

du foyer complémentaire*

Repère de programmation foyer*

• Après la mise sous tension de la table, attendre quelques

secondes pour activer les commandes électroniques

- Presser la touche .

La commande électronique de la table est activée. Dans chaque

zone d'affichage le niveau de puissance s'affiche et la diode

de commande clignote.

- Sans intervention dans les 20 secondes, la commande

électronique s'éteint et l'opération de mise en route doit être

• TABLE avec COMMANDES SENSITIVES MOD. “PVD”

La fonction verrouillage permet d’éviter que des enfants ne mette

en route la table. Elle est utile également pour le nettoyage du

bandeau des commandes.

Pour verrouiller la table :

- Appuyer sur la touche Marche/Arrêt .

- Appuyer simultanément sur la touche " - " et la touche " + " du

foyer avant droit (PVD 633/1 avant gauche), puis reappuyer sur

la touche " + " de ce même foyer.

L'afficheur indique " L " pour tous les foyers pendant 20 secondes;

le bandeau des commandes est verrouillé.

• FONCTIONNEMENT DE LA TOUCHE VERROUILLAGE

• FONCTIONNEMENT DU FOYER TROIS ZONES Chaque foyer de cuisson est programmable pour une durée

maximale de 99 minutes.

- Mettre en route le foyer désiré en répétant les opérations citées

La diode de commande près du niveau de puissance doit être

affichée, elle indique que le foyer est actif.

- Appuyer sur la touche Minuterie

Le répère de foyer autour de l'affichage du minuteur rappelle le

- Réappuyer sur la touche "Minuteur" pour choisir une durée en

minutes de 0 à 99 minutes ou appuyer sur la touche " - " pour

diminuer le temps de 60 minutes à 0.

le temps programmé peut être modifié à tout moment en

réactivant le foyer et la touche de sélection du minuteur.

Une fois le temps écoulé, le foyer de cuisson s'éteint

automatiquement et un bip sonore retentit appuyer sur la touche

"Minuteur" pour le stopper.

Le minuteur peut être utilisé seul comme aide mémoire, une

sonnerie retentira à la fin du temps programmé.

• PROGRAMMATION D’UN FOYER DE CUISSON

- Presser la touche - ou + pour choisir un niveau de puissance

entre 1 et 9. En maintenant la pression sur la touche + ou -,

le niveau de puissance augmente ou diminue progressivement.

Les exemples suivants sont donnés à titre indicatif. L'expérience

personnelle permet ensuite d'adapter ces réglages aux goûts et

aux habitudes de chacun.

3 : Maintien de la chaleur

5 : Décongélation, cuisson à l'étuvée, cuisson à

point, cuisson à faible température

6 : Cuisson sans couvercle

7 : Sautés, rissolés de viande et rôtis

8 : Cuissons et rôtis à haute température, saisir

9 : Friture, portée à ébullition de grandes quantités

• ARRET D’UN FOYER DE CUISSON

- Presser la touche de sélection du foyer désiré.

- Presser la touche - jusqu'à afficher le niveau de puissance .

Instantanément le foyer s'éteint, l'indication s'efface après 10

- Pour un arrêt rapide, appuyer simultanément sur la touche - et

+. Le niveau de puissance redescend automatiquement à .

• ACTIVATION D’UN FOYER DE CUISSON

- Presser la touche de sélection

du foyer désiré. Dans la zone

d'affichage, la diode de com-

mande devient fixe. Elle indique

que la zone est active.

• ARRET GENERAL Le fonctionnement des foyers et de la minuterie peut

être stoppé à tout moment par une pression sur la touche

Marche-Arrêt.ASSISTANCE TECHNIQUE Avant d’appeler le Service d’Assistance Technique

Si la table de cuisson ne fonctionne pas, nous vous conseillons

— vérifier que la fiche soit bien introduite dans la prise de courant;

Si la cause du dysfonctionnement n’est pas trouvée:

— éteindre l’appareil ne pas y toucher et appeler le Service

d’Assistance Technique.

Veillez à ce que le coupon de garantie fourni avec le produit soit

correctement rempli, avec la date d’achat de la table de cuisson.

- Eviter d'employer une éponge trop humide.

- Ne jamais utiliser un outil en acier tel que couteau ou tournevis.

- L'utilisation du grattoir avec lame de rasoir ne peut endommager

la surface si un angle de 30°est respectée.

- Ne pas laisser le racloir avec lame de rasoir à la portée des

- Ne pas utiliser de produits abrasifs ou de poudres récurantes.

• Le cadre de la table, selon modèle :

Pour nettoyer sans endommager le cadre de votre table, le laver

avec du savon et de l'eau, rincer, puis sécher avec un chiffon

LA TABLE VITROCERAMIQUE:

• Il est important lors du nettoyage de la surface vitrocéramique

de la table, d'attendre le refroidissement complet de cette dernière.

• Seuls les produits spécifiques pour le nettoyage de la surface

vitrocéramique, crème et grattoir, doivent être utilisés. Vous les

trouverez facilement dans le commerce.

• Eviter les débordements, les salissures qui tombent sur le plan

de cuisson se carbonisent rapidement et sont donc plus difficiles

• Il est recommandé de tenir à l'écart du plan de cuisson tout ce

qui est susceptible de fondre tels que les objets en matière

plastique, sucre ou produits à forte teneur en sucre.

- disposer quelques gouttes d'un produit nettoyant spécifique pour

la surface vitrocéramique.

- frotter, en insistant sur les parties tachées s'il en existe, à l'aide

d'un chiffon doux ou d'un papier essuie-tout légèrement humide.

- essuyer avec un chiffon doux ou papier essuie-tout sec jusqu'à

ce que la surface soit nette.

Si après cet entretien courant des taches persistent :

- disposer à nouveau quelques gouttes d'un produit spécifique.

- gratter à l'aide d'un grattoir en respectant un angle de 30° par

rapport à la table jusqu'à disparition des taches récalcitrantes.

- essuyer avec un chiffon doux ou un papier essuie-tout sec jusqu'à

ce que la surface soit nette.

- répèter l'opération si nécessaire.

Un nettoyage fréquent laisse une couche protectrice essentielle

pour la prévention des rayures et de l'usure.

S'assurer que la surface soit propre avant de réutiliser la table.

Pour enlever les traces d'eau et de calcaire, utiliser quelques

gouttes de vinaigre blanc, ou jus de citron. Pour terminer essuyer

à l'aide d'un papier absorbant puis appliquer quelques gouttes de

produit spécifique et essuyer.

Le verre vitrocéramique supporte le frottement des ustensiles de

cuisson à fond plat, mais il est quand même conseillé de les

soulever pour les déplacer.

4 : 16 % : 6,5 : 5 H

5 : 19 % : 8,5 : 4 H

6 : 32 % : 2,5 : 1,5 H

7 : 45 % : 3,5 : 1,5 H

8 : 65 % : 4,5 : 1,5 H

9 : 100 % : 0 : 1,5 H Ex. Foyer de 1800 W à la position 6 = puissance libérée 32 %

lorsque la fonction "Accélérateur de chauffe" est

activée, le foyer fournit une puissance de 1800 W pendant 2,5

minutes, et régule à 576 W après ce laps de temps.

* Les foyers se coupent automatiquement si on les laisse trop

longtemps fonctionner. La coupure dépend du niveau de

Pour désactiver l'accélérateur de chauffe :

- Mettre en route le foyer souhaité, appuyer sur la touche " - "

pour revenir à une position de chauffe normale, réduire à la

position souhaitée ou à la position " 0 " pour arrêter le foyer.

• FONCTIONNEMENT DE L’ACCELERATEUR DE CHAUFFE Les foyers de cuisson équipant la table sont équipés d'un

accélérateur de chauffe qui permet d'obtenir une montée en

température plus rapide des zones de cuisson:

Pour activer l'accélérateur de chauffe :

- Appuyer sur la touche Marche/Arrêt .

- Mettre en route le foyer souhaité, appuyer sur la touche "+"

jusqu'à la position 9, relâcher brièvement la pression et réappuyer

sur la touche "+", l'afficheur indique en alternance " A "accélérateur

de chauffe" et " 9 " niveau de puissance.

- Réduire si besoin à la position de chauffe souhaitée, l'afficheur

indique en alternance " A "accélérateur de chauffe" et la nouvelle

position de chauffe.

Pour déverrouiller la table :

- Appuyer sur la touche Marche/Arrêt .

L'afficheur indique " L"

pour tous les foyers.

- Appuyer simultanément sur la touche " - " et la touche " + " du

foyer avant droit (PVD 633/1 avant gauche), puis reappuyer sur

la touche " - " de ce même foyer.

Le bandeau des commandes est déverrouillée.PROBLEMES ET SOLUTIONS Les foyers ne maintiennent pas les petits bouillons ou friture

• N'utiliser que des récipients à fond plat. Si une lumière est visible

entre le récipient et la table, le foyer ne transmet pas la chaleur

• Le fond du récipient doit recouvrir entièrement le diamètre du

Cuissons trop lentes.

• Utilisation de récipients non adaptés. N'utiliser que des ustensiles

avec fond plat, lourd et d'un diamètre au moins égal au foyer.

Petites rayures ou éraflures sur la surface vitrée de la table.

• Une mauvaise méthode de nettoyage, ou des récipients avec

fond rugueux sont utilisés, des particules tels que grains de

sable, ou sel se trouvent entre la table et le fond du récipient.

Se reporter au chapitre "ENTRETIEN", s'assurer que les fonds

des récipients sont propres avant utilisation et n'utiliser que des

récipients avec fond lisse. Les rayures peuvent être atténuées

seulement si un bon nettoyage est réalisé.

• Ne pas faire glisser des récipients en aluminium sur la table. Se

reporter aux recommandations d'entretien.

• Vous n'utilisez pas les bons matériaux, les taches quelles qu'elles

soient persistent. Aidez-vous d'une lame de rasoir et suivre le

chapitre "ENTRETIEN".

• Utiliser une lame de rasoir et suivre le chapitre "ENTRETIEN".

Surfaces claires sur la table.

• Marques provenant de récipient en aluminium ou cuivre, mais

aussi de dépôts de minéraux, de l'eau ou des aliments ; ils

peuvent être enlevés avec de la crème nettoyante.

Caramélisation ou plastique fondu sur la table.

• Se reporter au chapite "ENTRETIEN".

La table ne fonctionne pas.

• Les barrettes shunts ne sont pas positionnées correctement sur

la plaque à bornes. Faire vérifier que le raccordement est effectué

conformément aux recommandations.

• Sur la table vitroceramique avec touches sensitives: un gros

débordement ou objet recouvre au moins 2 touches,

pendant 10 secondes au minimum.

Nettoyer le débordement ou retirer l'objet.

• Le tableau de bord est verrouillé. Procéder au deverrouillage.

La table ne se coupe pas.

• Le tableau de bord est verrouillé. Procéder au verrouillage.

La table s'arrête automatiquement

• Un débordement recouvre pendant plus de 10 secondes au

moins 2 touches, la table se met en sécurité, et un bip sonore

fonctionne tant que les touches sont recouvertes. Nettoyer le

débordement ou retirer l'objet.

• Les foyers s'arrêtent automatiquement si on les laisse fonctionner

pendant une période assez longue.

Fréquence de fonctionnement arrêt/marche sur foyers

• Les cycles coupure-fonctionnement varient en fonction du niveau

de puissance demandé :

- niveau faible : temps de fonctionnement court,

- niveau élevé : temps de fonctionnement long.

Affichage "H", indicateur de chaleur résiduelle, clignote.

• La température électronique est trop élevée. Un technicien doit

procéder à la vérification de l'encastrement en respectant les

7 FR Cet appareil est commercialisé en accord avec la

directive européenne 2002/96/CE sur les déchets

des équipements électriques et électroniques (DEEE).

En vous assurant que ce produit est correctement

recyclé, vous participez à la prévention des

conséquences négatives sur l’environnement et

la santé publique qui pourrait être causé par une mise au rebut

inappropriée de ce produit. Le symbole sur ce produit indique

qu’il ne doit pas être traité comme un déchet ménager. Il doit

être rapporté jusqu’à un point de recyclage des déchets électriques

et électroniques. La collecte de ce produit doit se faire en accord

avec les réglementations environnementales concernant la mise

au rebut de ce type de déchets.

Pour plus d’information au sujet du traitement, de la collecte et

du recyclage de ce produit, merci de contacter votre mairie, votre

centre de traitement des déchets ou le magasin où vous avez

acheté ce produit.8 GB READ THE INSTRUCTIONS BOOKLET CAREFULLY TO MAKE THE MOST OF YOUR HOB.

4 : 16 % : 6,5 : 5 H

5 : 19 % : 8,5 : 4 H

6 : 32 % : 2,5 : 1,5 H

7 : 45 % : 3,5 : 1,5 H

8 : 65 % : 4,5 : 1,5 H

9 : 100 % : 0 : 1,5 H E.g. 1800 W zone at position 6 = 32% of 1800 W power released

4 : 16 % : 6,5 : 5 H

5 : 19 % : 8,5 : 4 H

6 : 32 % : 2,5 : 1,5 H

7 : 45 % : 3,5 : 1,5 H

8 : 65 % : 4,5 : 1,5 H

9 : 100 % : 0 : 1,5 H

4 : 16 % : 6,5 : 5 H

5 : 19 % : 8,5 : 4 H

6 : 32 % : 2,5 : 1,5 H

7 : 45 % : 3,5 : 1,5 H

8 : 65 % : 4,5 : 1,5 H

9 : 100 % : 0 : 1,5 H

• FUNCIONAMENTO DEL ACELERADOR DE CALOR MANTENIMIENTO

correspondente à zona de

4 : 16 % : 6,5 : 5 H

5 : 19 % : 8,5 : 4 H

6 : 32 % : 2,5 : 1,5 H

7 : 45 % : 3,5 : 1,5 H

8 : 65 % : 4,5 : 1,5 H

9 : 100 % : 0 : 1,5 HDETECÇÃO E RESOLUÇÃO DE PROBLEMAS As zonas de cozedura não fervem em fogo lento ou limitam-

recuperação e a reciclagem deste produto, agradecemos que04-2007 • Cod. 41024095

Le constructeur décline toute responsabilité concernant d’éventuelles inexacitudes imputables à des erreurs d’impresion ou de transcription contenue dans cette notice.

Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l’intérêt de l’utilisation, sans causer de préjiudices aux caractéristiques

de fonctionnement de sécurité des appareils.

FR La empresa constructora declina toda responsabilidad derivada de eventuales errores de impresión contenidos en el presente libro. Se reserva además el derecho
