Caractéristiques Techniques	Détails
Type de Moniteur	Moniteur LED
Taille de l'Écran	27 pouces
Résolution	2560 x 1440 pixels (QHD)
Fréquence de Rafraîchissement	144 Hz
Temps de Réponse	1 ms (MPRT)
Connectivité	HDMI, DisplayPort, USB
Angle de Vision	178° horizontal et vertical
Technologie d'Écran	IPS
Utilisation	Idéal pour le gaming, le travail de bureau et le multimédia
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Certifié CE, RoHS; utiliser sur une surface stable et éviter l'exposition à l'humidité
Informations Générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - 9H.L7ALA.FPE BENQ

Comment connecter le moniteur BENQ 9H.L7ALA.FPE à mon ordinateur ?

Pour connecter le moniteur à votre ordinateur, utilisez un câble HDMI ou DisplayPort. Branchez une extrémité du câble au port de votre moniteur et l'autre à la sortie vidéo de votre ordinateur.

Que faire si l'écran reste noir après la connexion ?

Vérifiez que le moniteur est allumé et que le câble est correctement branché. Assurez-vous également que l'entrée sélectionnée sur le moniteur correspond à la sortie utilisée (HDMI ou DisplayPort).

Comment ajuster la luminosité et le contraste de mon moniteur ?

Vous pouvez ajuster la luminosité et le contraste en utilisant le menu OSD (On-Screen Display) du moniteur. Appuyez sur le bouton Menu et naviguez dans les options de réglage.

Mon moniteur ne détecte pas le signal de l'ordinateur, que faire ?

Vérifiez que le câble vidéo est bien branché et en bon état. Essayez d'utiliser un autre câble ou un autre port sur votre ordinateur. Redémarrez également votre ordinateur.

Comment mettre à jour le firmware du moniteur ?

Visitez le site Web de BENQ pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le moniteur via un câble USB ou une clé USB.

Y a-t-il une garantie pour le moniteur BENQ 9H.L7ALA.FPE ?

Oui, ce moniteur est généralement couvert par une garantie limitée de 2 ans. Consultez le manuel d'utilisation ou le site Web de BENQ pour plus de détails sur la couverture et les conditions.

Comment changer la résolution de l'écran ?

Sur votre ordinateur, faites un clic droit sur le bureau, sélectionnez 'Paramètres d'affichage', puis choisissez la résolution souhaitée dans le menu déroulant. Assurez-vous que la résolution est compatible avec votre moniteur.

Que faire si l'image est floue ou déformée ?

Vérifiez que vous utilisez la résolution native du moniteur. Assurez-vous également que le câble est correctement connecté et en bon état. Un réglage incorrect des paramètres de mise à l'échelle peut également causer des problèmes d'affichage.

MODE D'EMPLOI 9H.L7ALA.FPE BENQ

Moniteur LCD Manuel d'utilisation

GL950A / GL950AM

G950A / G950AM

Copyright © 2011 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n'assure aucune représentation ou garantie, expresse ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

Observez ces instructions de sécurité pour obtenir les meilleures performances et la plus grande longévité de votre moniteur.

Sécurité de l'alimentation électrique

- L'adaptateur CA isole l'équipement de l'alimentation CA.

- Le câble d'alimentation permet de mettre hors tension le matériel qui peut être branché. Placez votre équipement près d'une prise électrique facilement accessible.

- Vous devez respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissez pas le type d'alimentation auquel vous êtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.

- Un cordon d'alimentation supérieure ou égale à H03VV-F ou H05VV-F, 2G ou 3G, 0,75mm ^2 doit être utilisée.

Entretien et nettoyage

- Nettoyage Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aérosol ou de nettoyant pour vitres.

- Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé près ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation adéquat est en place.

- N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.

Entretien

N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

BenQ ecoFACTS

• Mercury-free LED-backlit display
• BFR/PVC-free casing plastics
• Eco-friendly ink printing in packaging box
• Affichage rétroéclairé par DÉL sans mercure
■ Plastiques du boîtier sans BFR/PVC
■ Impression à l'encre écologique dans l'emballage

ecoFACTS

csr.BenQ.com

• Arsenic-free LCD display glass
• BFR/PVC-free casing plastics
• Eco-friendly ink printing in packaging box
• Verre de l'affichage ACL sans arsenic
• Plastiques du boîtier sans BFR/PVC
- Impression à l'encre écologique dans l'emballage

Sommaire

Copyright 2

Pour commencer ....5

Présentation du moniteur ....7

Vue avant....7

Vue arrière....7

Installation matérielle du moniteur ....9

Comment séparer la base....13

Utilisation du kit de montage du moniteur....14

Tirer pleinement profit de votre moniteur BenQ .... 15

Installation du moniteur sur un nouvel ordinateur....16

Mise à niveau du moniteur sur un ordinateur existant.... 17

Comment installer sur les système Windows 7....18

Comment installer sur les systèmes Windows Vista....19

Optimisation de l'image 20

Comment ajuster votre moniteur .... 21

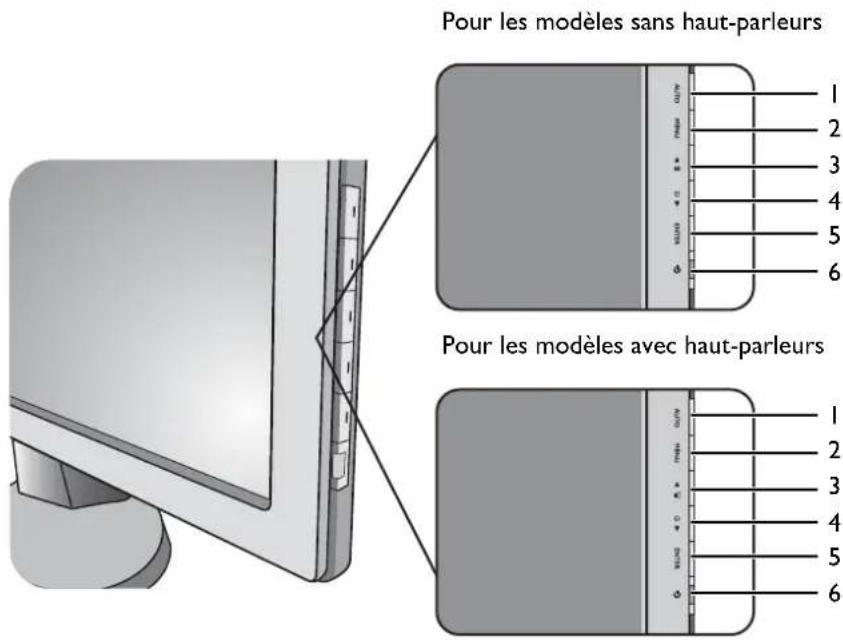

Le panneau de commande....21

Mode touche spéciale....22

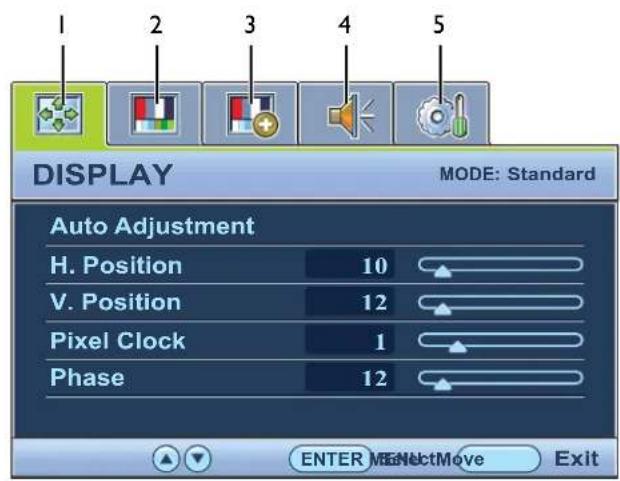

Mode du menu principal....23

Annexe : Assembler votre moniteur avec un pied d'ajustement de la hauteur (PAH) 38

Comment fixer la base du moniteur .... 38

Comment séparer la base 40

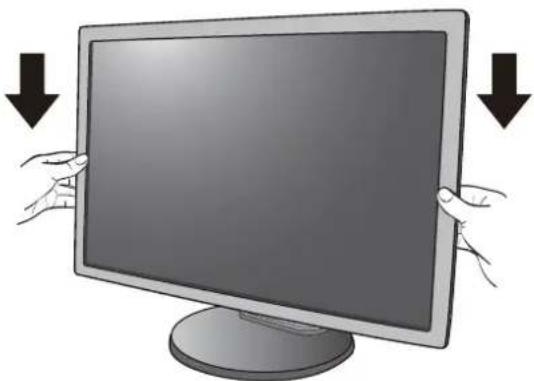

Ajuster la hauteur du pied du moniteur....41

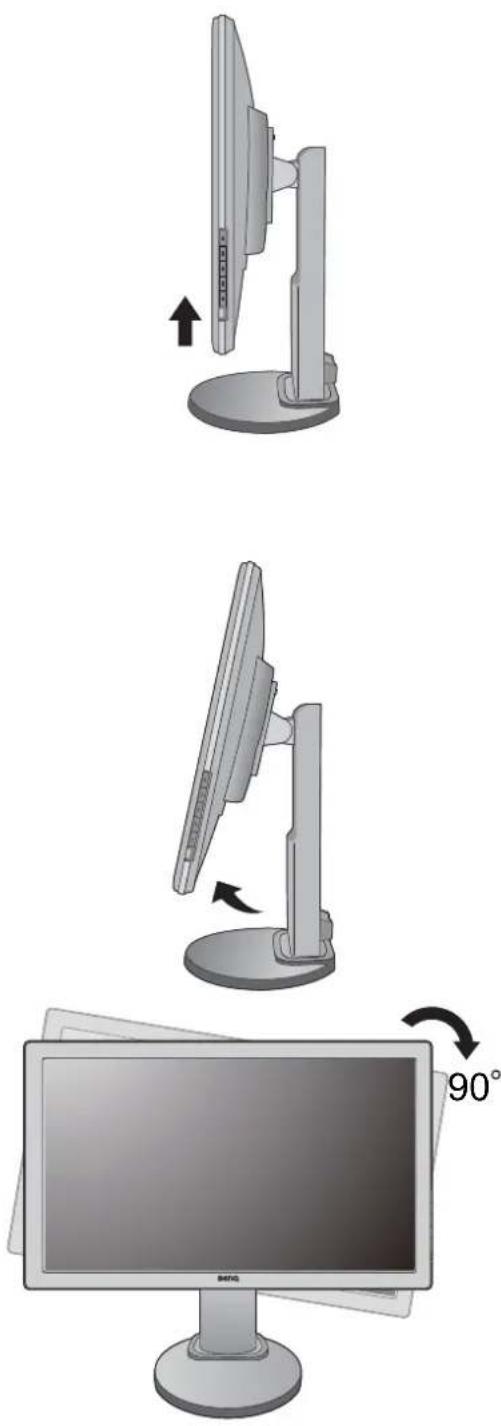

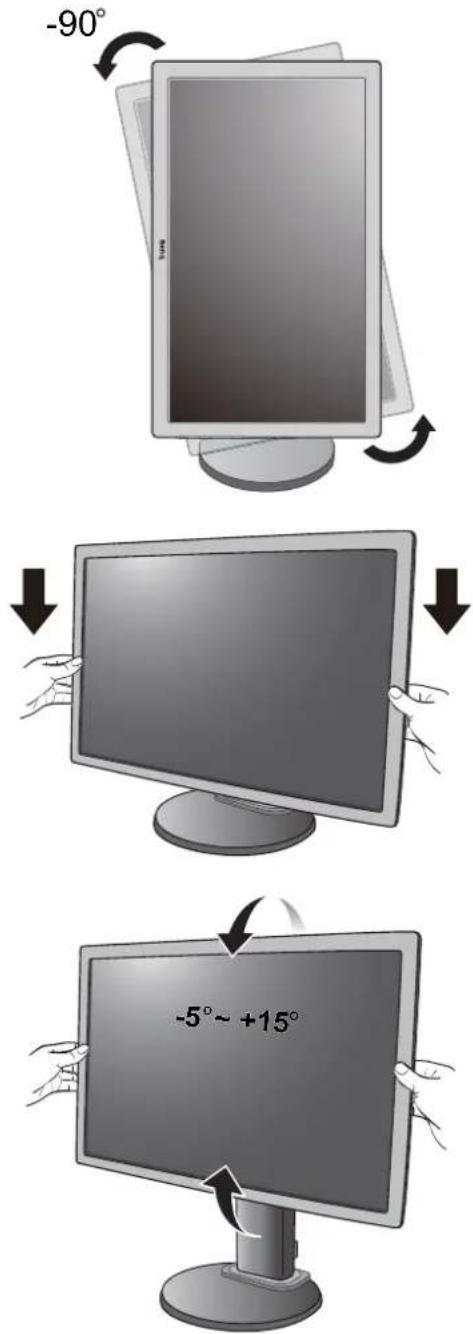

Pivoter le moniteur....42

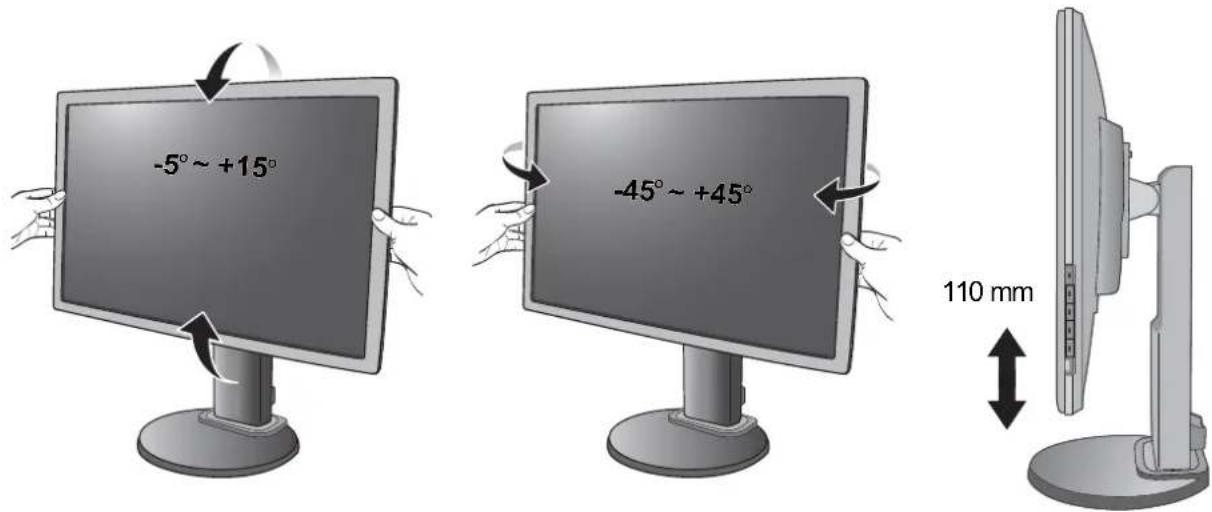

Réglage de l'angle de vision....43

Utilisation du kit de montage du moniteur 44

Dépannage 45

Foire aux questions (FAQ) 45

Pour plus d'aide ?......47

Pour commencer

Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur.

Moniteur à cristaux liquides BenQ
Pied du moniteur(pour les modèles sans pied d'ajustement de la hauteur)
Base du moniteur(pour les modèles sans pied d'ajustement de la hauteur)
Base du moniteur(pour les modèles avec pied d'ajustement de la hauteur)
Guide de démarrage rapide
CD-ROM
Cordon d'alimentation(L'image peut être différente du produit fourni dans votre région)
Câble vidéo : D-Sub
Câble vidéo : DVI-D(Accessoire optionnel pour les modèles avec entrées DVI, vendu séparément)
Câble vidéo : HDMI(Accessoire optionnel pour les modèles avec entrées HDMI, vendu séparément)
Câble audio(Accessoire optionnel pour les modèles avec haut-parleurs)

Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous pourrez avoir à transporter le moniteur. La garniture en mousse formatée est idéale pour la protection du moniteur pendant le transport.

Gardez toujours le produit et les accessoires hors de portée des jeunes enfants.

Présentation du moniteur

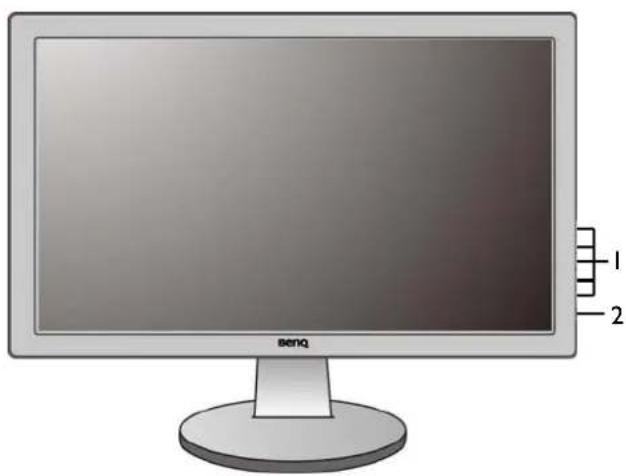

Vue avant

Benq 1 2

I. Boutons de commande
2. Bouton d'alimentation

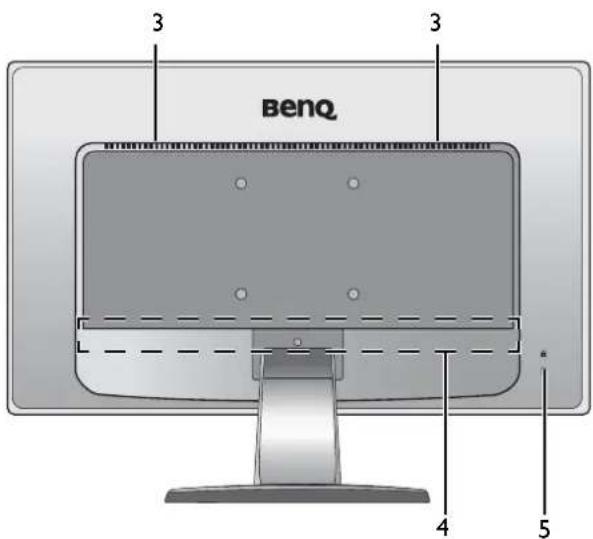

Vue arrière

1. Haut-parleurs (pour les modèles avec haut-parleurs)
2. Ports d'entrée et de sortie (varie selon le modèle, voir Ports d'entrée et de sortie à la page 8)
3. Fente pour cadenas Kensington

• Le diagramme ci-dessus peut varier selon le modèle.
  • L'image peut être différente du produit fourni dans votre région.

Ports d'entrée et de sortie

Les ports d'entrée et de sortie disponibles peuvent varier selon le modèle acheté.

Modèles avec entrées HDMI I. Prise d'entrée alimentation secteur

1. Entrée audio

2. Prise casque 4

5

6

Modèles avec doubles entrées et haut-parleurs

1 2 3 5 6

1. Connecteur HDMI

2. Connecteur DVI-D

3. Connecteur D-Sub

Modèles avec entrées analogiques seulement et haut-parleurs

1 2 3 6

Modèles avec doubles entrées

1 5 6

Modèles avec entrées analogiques seulement

Installation matérielle du moniteur

• Si votre modèle est livré avec un pied d'ajustement de la hauteur (PAH), consultez Annexe : Assembler votre moniteur avec un pied d'ajustement de la hauteur (PAH) à la page 38 pour des détails sur l'installation matérielle.
• Si l'ordinateur est sous tension, vous devez le mettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y être invité.
• Les illustrations suivantes sont pour votre référence seulement. Les prises d'entrée et de sortie disponibles peuvent varier selon le modèle acheté.

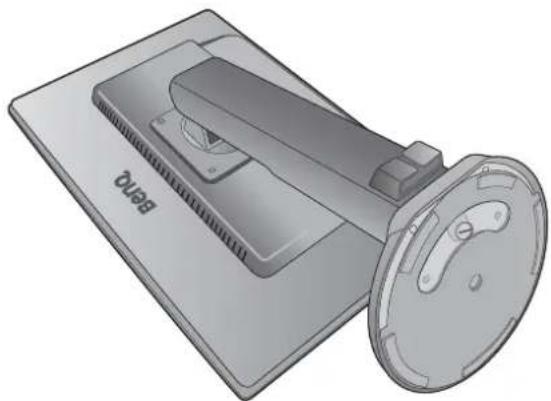

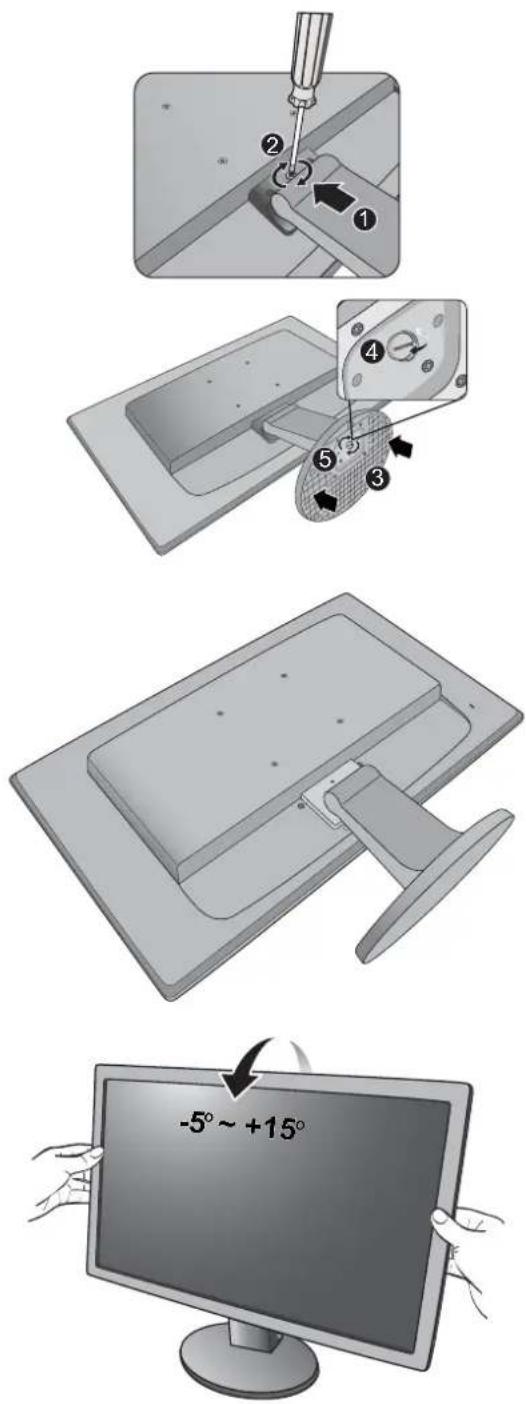

I. Fixez la base du moniteur.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

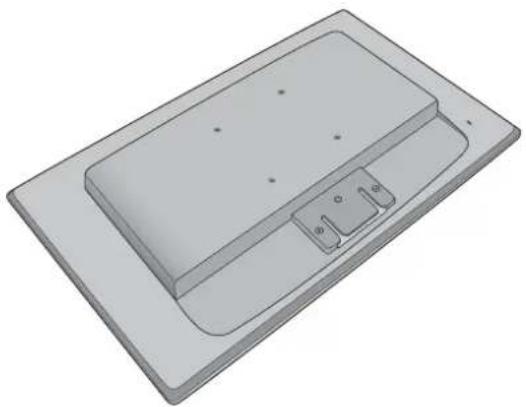

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l'écran sur surface plane matelassée.

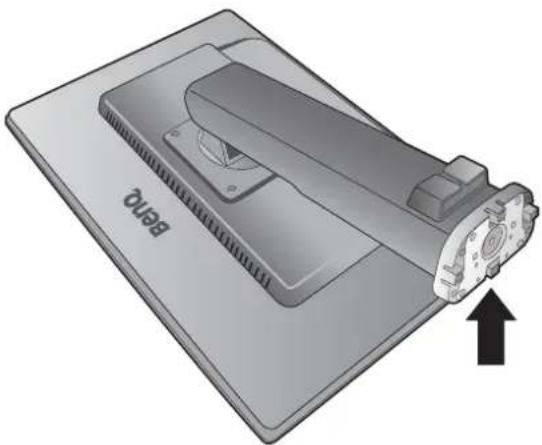

Fixez le pied du moniteur à la base du moniteur comme illustré jusqu'à ce qu'il se verrouille en place.

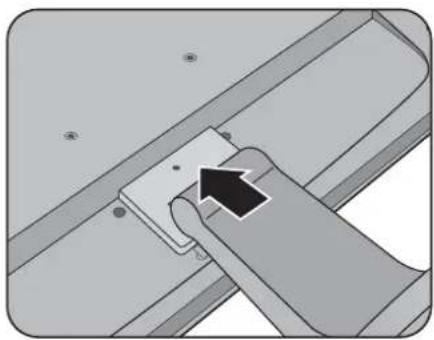

Orientez et alignez le bras du support avec le moniteur, puis poussez pour les rapprocher jusqu'à un déclic et leur verrouillage en place.

Si la taille de l'écran est de 27 pouces, suivez les illustrations sur la droite pour fixer le pied du moniteur et la base.

Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.

Le moniteur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

2. Connectez le câble vidéo.

Connectez le câble vidéo de l'ordinateur. N'utilisez pas à la fois le câble DVI-D et le câble D-Sub sur le même ordinateur. Le seul cas dans lequel les deux câbles peuvent être utilisé est s'ils sont connectés à deux ordinateurs différents avec les systèmes vidéo appropriés. (N'est pas disponible pour les modèles uniquement analogiques)

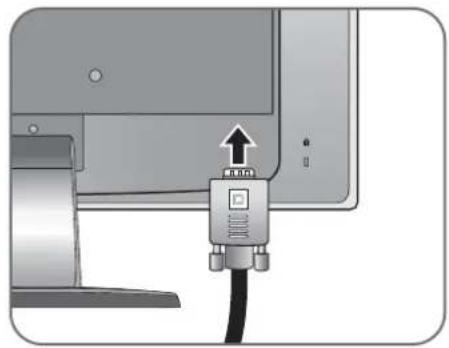

Pour connecter le câble D-Sub

Branchez le connecteur du câble D-Sub (à l'extrémité sans filtre ferrite) au connecteur vidéo du moniteur. Branchez l'autre prise du câble (à l'extrémité avec filtre ferrite) au connecteur vidéo de l'ordinateur.

Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

Pour connecter le câble DVI-D

Branchez le connecteur du câble DVI-D (à l'extrémité sans filtre ferrite) au connecteur vidéo du moniteur. Branchez l'autre prise du câble (à l'extrémité avec filtre ferrite) au connecteur vidéo de l'ordinateur.

Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

Pour connecter le câble HDMI

Branchez la prise du câble HDMI à un des deux ports HDMI sur le moniteur. Branchez l'autre extrémité du câble HDMI au port HDMI d'un appareil de sortie numérique.

S'il y a plus d'une méthode de transmission vidéo à votre disposition, vous pouvez prendre la qualité d'image de chaque câble vidéo en considération avant de faire la connexion.

- Meilleure qualité : HDMI / DVI-D

- Bonne qualité : D-Sub

Le câble vidéo inclus dans votre emballage et les illustrations des connecteurs à droite peuvent varier selon le modèle LCD.

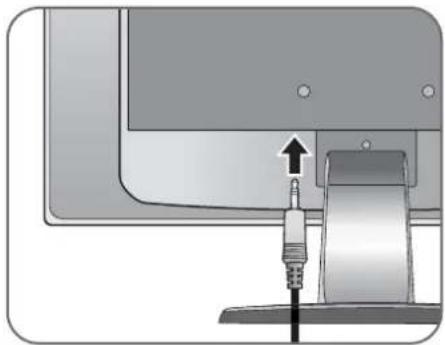

3. Connectez le câble audio (pour les modèles avec haut-parleurs).

Branchez le câble audio entre le connecteur sur l'arrière du moniteur (Entrée audio) et la prise audio de votre ordinateur.

Soit

Vous pouvez connecter un casque à la prise casque à côté de la prise Entrée audio sur le moniteur.

L'emplacement des prises d'entrée audio et du casque peuvent varier selon le modèle. Vérifiez Ports d'entrée et de sortie à la page 8 pour des détails.

4. Connectez le câble d'alimentation au moniteur.

Branchez une extrémité du cordon d'alimentation dans la prise marquée sur l'arrière du moniteur. Ne connectez pas tout de suite l'autre extrémité à une prise secteur.

5. Connexion de l'alimentation et mise sous tension.

Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

L'image peut être différente du produit fourni dans votre région.

Allumez le moniteur en appuyant sur le bouton d'alimentation sur la droite du moniteur.

Mettez l'ordinateur également sous tension et suivez les instructions de Tirer pleinement profit de votre moniteur BenQ à la page 15 pour installer le logiciel du moniteur.

Pour prolonger la longévité de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.

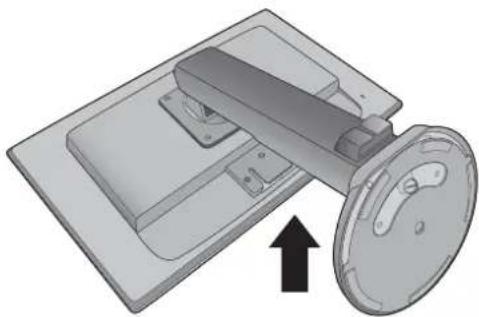

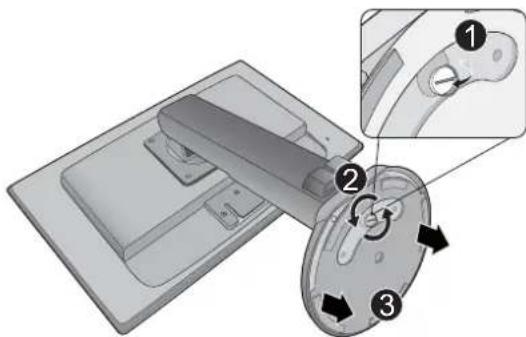

Comment séparer la base

Mettez le moniteur hors tension et l'alimentation avant de débrancher le câble d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le câble signal du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

2. Poussez le clip de verrouillage vers le haut pour détacher la base du moniteur du bras de support du moniteur.

Tout en tenant le bras du pied du moniteur avec une main et en poussant le clip de verrouillage vers le haut avec l'autre, détachez la base du moniteur du bras du pied.

Si la taille de l'écran est de 27 pouces, suivez l'illustration sur la droite pour détacher la base du moniteur.

Utilisation du kit de montage du moniteur

L'arrière de votre moniteur LCD a une monture standard VESA avec une forme de 100mm, permettant l'installation d'un support de montage au mur. Avant de commencer l'installation d'un kit de montage du moniteur, lisez attentivement les précautions ci-dessous.

Précautions:

• Montez votre moniteur et son kit de montage sur un mur plat.
  • Assurez-vous que le mur est suffisamment résistant pour supporter le poids du moniteur.
• Mettez le moniteur hors tension et l'alimentation avant de déconnecter les câbles du moniteur LCD.

I. Retirez la base du moniteur.

Placez la surface de l'écran sur une surface propre et matelassée. Détachez la base du moniteur comme indiqué dans Comment séparer la base à la page 13.

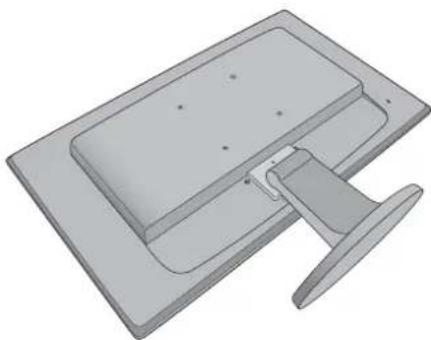

2. Retirez le support du moniteur.

Insérez un objet pointu comme un tournevis dans le trou au-dessus du bras du pied du moniteur, puis poussez le tournevis contre le bouton de libération à l'intérieur du trou.

Si la taille de l'écran est de 27 pouces, suivez l'illustration sur la droite pour détacher le pied du moniteur.

Au cas où vous souhaitez utiliser votre moniteur sur le support ultérieurement, veuillez conserver la base du moniteur, le support du moniteur et les vis dans un endroit sûr pour une utilisation ultérieure.

1. Suivez les instructions du manuel du support de montage sur mur que vous avez acheté pour effectuer l'installation.

Tirer pleinement profit de votre moniteur BenQ

Pour tirer le meilleur parti de votre nouvel écran LCD couleur BenQ, installez le logiciel pilote personnalisé du moniteur LCD BenQ comme fourni sur le CD-ROM du moniteur LCD BenQ.

Les circonstances de connexion et d'installation de votre moniteur LCD BenQ détermine la procédure à suivre pour installer correctement le logiciel pilote personnalisé du moniteur LCD BenQ. Les circonstances dépendent de la version de Microsoft Windows utilisée et de si vous connectez le moniteur et installez le logiciel sur un nouvel ordinateur (sans logiciel pilote de moniteur existant), ou si vous mettez à jour une installation existante (avec un logiciel pilote déjà existant) avec un nouvel ordinateur.

Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté.

Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de sélectionner un modèle de moniteur. À ce moment, cliquez sur le bouton Disque fourni, insérez le CD-ROM du moniteur LCD BenQ et sélectionnez le modèle de moniteur approprié. Des détails complémentaires et des instructions étape par étape pour l'installation automatique (nouvelle) ou mise à niveau (existante), voir :

• Installation du moniteur sur un nouvel ordinateur à la page 16.
- Mise à niveau du moniteur sur un ordinateur existant à la page 17.

• Si un nom d'utilisateur et un mot de passe sont nécessaire pour vous connecter à votre ordinateur Windows, vous devez vous connecter comme Administrateur ou comme membre de groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si votre ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramètres de stratégie du réseau peuvent vous empêcher d'installer le logiciel sur votre ordinateur.
• Pour vérifier le nom du modèle acheté, consultez l'étiquette des caractéristiques sur l'arrière du moniteur.

Installation du moniteur sur un nouvel ordinateur

Cette instruction donne la procédure en détail pour la sélection et l'installation du logiciel pilote personnalisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y être connecté.

Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de la Mise à niveau du moniteur sur un ordinateur existant.

I. Suivez les instructions de la section 3 : Installation matérielle du moniteur à la page 9.
Lorsque Windows démarre, il détecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'option pour Installer les pilotes de périphérique matériel.
2. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur.
3. Sélectionnez la case à cocher Rechercher un pilote approprié pour mon périphérique et cliquez sur Suivant.
4. Sélectionnez la case à cocher Lecteurs de CD-ROM (désélectionnez toutes les autres) et cliquez sur Suivant.
5. Regardez et confirmez que l'assistant a sélectionné le nom correct de votre moniteur et cliquez sur Suivant.
6. Cliquez sur Terminer.
7. Redémarrez l'ordinateur.

Pour trouver les fichiers de pilotes appropriés pour le modèle acheté, consultez le tableau suivant.

Fichiers de pilotes Modèles appropriés
GL950A GL950A / GL950AM
G950A G950A / G950AM
GL951A GL951A / GL951AM
G951A G951A
GL2250 GL2250 / GL2250M
GL2250H GL2250HM
G2250 G2250
G2250H G2250HM
G2251 G2251M / G2251TM
GL2450 GL2450 / GL2450M
GL2450H GL2450HM
G2450 G2450
G2450H G2450HM
GL2750H GL2750HM
G2750 G2750
G2750H G2750HM

Mise à niveau du moniteur sur un ordinateur existant

Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellement compatible pour les systèmes d'exploitation Windows Vista et Windows 7.

Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d'autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ce pilote sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.

L'installation du logiciel pilote du moniteur nécessite l'installation du fichier information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modèle de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fichiers pilote du correspondant depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de périphérique pour automatiser la tâche et vous guider dans la sélection du fichier et le processus d'installation.

Voir:

• Comment installer sur les système Windows 7 à la page 18.
- Comment installer sur les systèmes Windows Vista à la page 19.

Comment installer sur les système Windows 7

I. Ouvrez les Propriétés d'affichage.

Allez à Démarrer, Panneau de configuration, Matériel et audio, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

Par ailleurs, cliquez-droit sur le bureau et sélectionnez Personaliser, Affichage, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

1. Sélectionnez Propriétés dans le menu.

2. Cliquez sur l'onglet Matériel.

3. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.

4. Cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote.

5. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.

6. Dans la fenêtre Mettre à jour le pilote logiciel, sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.

7. Cliquez sur Parcourir et naviguez au répertoire suivant : d:\BenQ_LCD\Driver\ (où d est la lettre de lecteur désignant le lecteur de CD-ROM).

La lettre de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être 'D:' ou 'E:' ou 'F:' etc.

1. Sélectionnez le nom de dossier correct de votre moniteur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

Comment installer sur les systèmes Windows Vista

I. Ouvrez Afficher les paramètres.

Cliquez du bouton droit sur le bureau et sélectionnez Personaliser dans le menu auto.

Sélectionnez Afficher les paramètres dans la fenêtre Personaliser l'apparence et les sons.

La fenêtre Afficher les paramètres s'affiche.

1. Cliquez sur le bouton Paramètres avancés.

La fenêtre Propriétés du moniteur PnP générique s'affiche.

1. Cliquez sur l'onglet Moniteur et sur le bouton Propriétés.

2. Cliquez sur continuer dans la fenêtre d'invite Contrôle du compte utilisateur.

3. Cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote.

4. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.

5. Dans la fenêtre Mettre à jour le pilote logiciel, sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.

6. Cliquez sur Parcourir et naviguez au répertoire suivant : d:\BenQ_LCD\Driver\ (où d est la lettre de lecteur désignant le lecteur de CD-ROM).

La lettre de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être 'D:' ou 'E:' ou 'F:' etc.

1. Sélectionnez le nom de dossier correct de votre moniteur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

Optimisation de l'image

La meilleure manière d'obtenir un affichage optimal avec une entrée analogique (D-Sub) est d'utiliser la fonction touche AUTO. Appuyez sur la touche AUTO pour optimiser l'image actuellement affichée à l'écran.

Lorsque vous connectez une sortie vidéo numérique en utilisant un câble numérique (DVI ou HDMI), la touche AUTO et la fonction d'ajustement auto seront désactivées, car le moniteur affichera automatiquement la meilleure image.

Veuillez assurer que la carte graphique connectée sur votre ordinateur est configurée sur la résolution native du moniteur lorsque vous utilisez la fonction touche AUTO.

Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aider dans cette tâche, BenQ a fourni un utilitaire de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l'écran.

I. Exécutez le programme de test auto.exe depuis le CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, telle que le bureau de votre système d'exploitation. Cependant, il est recommandé d'utiliser auto.exe. Lorsque vous exécutez auto.exe., un motif de test sort.
2. Appuyez le bouton AUTO sur le moniteur.
3. Appuyez sur MENU sur le panneau de commande pour accéder à l'OSD.
4. Utilisez les touches ▲ ou ▼ pour sélectionner AFFICH. et appuyez la touche ENTER pour accéder au menu.
5. S'il y a du bruit vertical observé (comme un effet de rideau-tremblement des lignes verticales), appuyez sur la touche ▲ ou ▼ pour sélectionner Horloge Pixel et appuyez sur la touche ENTER. Appuyez maintenant sur la touche ▲ ou ▼ pour ajuster le moniteur jusqu'à la disparition du bruit.
6. S'il y a du bruit horizontal observé, appuyez sur la touche ▲ ou ▼ pour sélectionner Phase et appuyez sur la touche ENTER. Appuyez maintenant sur ▲ ou ▼ pour ajuster le moniteur jusqu'à la disparition du bruit.

Comment ajuster votre moniteur

Le panneau de commande

Pour les modèles sans haut-parleurs 1 2 3 4 5 6 Pour les modèles avec haut-parleurs 1 2 3 4 5 6

I. AUTO : permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.

1. MENU : Active le menu principal de l'OSD et retourne au menu précédent ou quitte l'OSD.

2. ▲/Touche Mode d'affichage (pour les modèles sans haut-parleurs) : Pour l'ajustement haut/augmentation. C'est la touche spéciale pour le Mode d'affichage.

▲/Touche Volume (pour les modèles avec haut-parleurs) : Pour l'ajustement haut/augmentation. C'est la touche spéciale pour le Volume.

1. /Tuche Mode : Pour l'ajustement bas/diminution. C'est la touche spéciale pour le Mode.

2. Touche ENTER : Accède aux sous-menus et sélectionne les éléments. Pour les modèles avec entrées DVI, cette touche est aussi la touche spéciale pour Input (Entrée).

3. Tension : cette touche permet de mettre en marche ou d'arrêter le moniteur.

OSD = Affichage à l'écran.

Les touches spéciales afficheront une échelle graduée pour ajuster la valeur de ce paramètre et ne fonctionneront que lorsque le menu OSD n'est pas actuellement affiché. L'affichage des touches spéciales disparaîtra après quelques secondes sans activité de la touche. Voir Mode touche spéciale à la page 22.

Mode touche spéciale

Les touches du moniteur servent de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n'est pas affiché actuellement à l'écran.

Touche spéciale de mode d'affichage (pour les modèles sans haut-parleurs)

Appuyez la touche ▲ontinuellement pour permuter entre Plein et Format. Le réglage sera effectif immédiatement.

Voir également Mode d'affichage à la page 31.

Touches spéciale de Volume (pour les modèles avec haut-parleurs)

Appuyez la touche ▲our afficher les indicateurs de Volume. Appuyez à nouveau la touche ▲our augmenter le volume, et la touche ▼our diminuer le volume.

Pour désactiver le son, appuyez la touche spéciale de Volume pendant 3 secondes. Pour réactiver le son, appuyez la touche spéciale de Volume pendant encore 3 secondes.

Touche spéciale de mode

MODE: Standard

Appuyez la touche ▼ontinuellement pour passer de l'un à l'autre des 6 modes de la fenêtre principale, parmi Standard, Film, Jeu, Photo, sRVB et Éco. Le réglage sera effectif immédiatement.

Voir également Mode d'image à la page 29.

Touche spéciale Entrée (n'est pas disponible pour les modèles uniquement analogiques)

INPUT: D-sub

Utilisez la touche ENTER pour basculer entre les différentes entrées de signal vidéo PC qui peuvent être connectées à votre moniteur.

Le réglage sera effectif immédiatement.

Voir également Entrée à la page 34.

Mode du menu principal

Vous pouvez utiliser le menu OSD (affiché à l'écran) pour ajuster tous les paramètres sur votre écran.

Les options de menu disponibles peuvent varier selon les sources d'entrée, 'les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

Appuyez la touche MENU pour afficher le menu principal suivant de l'OSD.

1 2 3 4 5 DISPLAY MODE: Standard Auto Adjustment H. Position 10 V. Position 12 Pixel Clock 1 Phase 12 ENTER SelectMove Exit

Selon le modèle acheté, différents menus OSD sont disponibles.

I. Affich.
2. Image
3. Image Avancée
4. Audio (pour les modèles avec haut-parleurs)
5. Système

Utilisez les touches (haut) ou (bys) pour mettre un élément du menu en surbrillance et appuyez la touche ENTER pour afficher les paramètres de l'élément du menu.

Les langues du menu OSD peuvent être différentes du produit fourni dans votre région, voir « Langue à la page 35 » u-dessous de « Paramètres OSD » pour plus de détails.

Pour plus d'informations sur chaque menu, veuillez consulter les pages suivantes:

• Menu AFFICH. à la page 24
• Menu IMAGE à la page 26
• Menu IMAGE AVANCÉE à la page 29
• Menu AUDIO à la page 33
• Menu SYSTÈME à la page 34

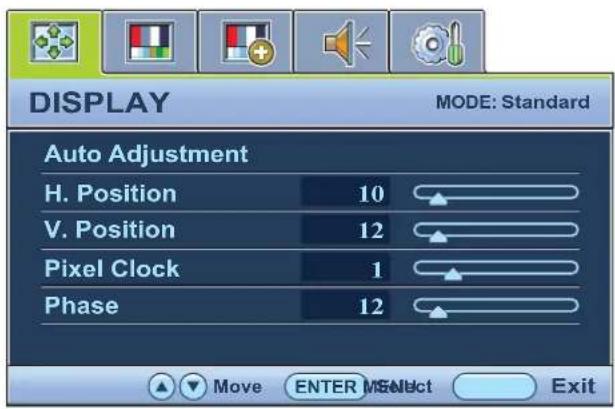

Menu AFFICH.

Les options de menu disponibles peuvent varier selon les sources d'entrée, 'les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

I. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner AFFICH., puis appuyez la touche ENTER pour accéder au menu.
3. Appuyez les touches ou pou déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER pour sélectionner cet élément.
4. Appuyez les touches ou pou faire des ajustements ou des sélections.
5. Pour retournez au menu précédent, appuyez le bouton MENU.

Élément Fonction Fonctionnement Plage
Ajustement auto	Optimise et ajuste les paramètres de l’écran automatiquement pour vous. Le bouton AUTO est la « touche spéciale » pour cette fonction.Lorsque vous connectez une sortie vidéo numérique en utilisant un câble numérique (DVI ou HDMI), la touche AUTO et la fonction d’ajustement auto seront désactivées.	Appuyez la touche ENTER pour sélectionner cette option et effectuer l’ajustement.

Élément Fonction Fonctionnement Plage
Position H. Ajuste la position horizontale de l'image sur l'écran.	Appuyez les touches ▲ou▼ pour ajuster la valeur.	0 à 100
Position V. Ajuste la position verticale de l'image sur l'écran.		0 à 100
Horloge Pixel Ajuste la fréquence de l'horloge pixel pour synchroniser avec le signal vidéo analogique en entrée.N'est pas applicable à un signal d'entrée numérique.Voir également : Optimisation de l'image à la page 20.		0 à 100
Phase Ajuste la phase de l'horloge pixel pour synchroniser avec le signal vidéo analogique en entrée.N'est pas applicable à un signal d'entrée numérique.Voir également : Optimisation de l'image à la page 20.		0 à 63

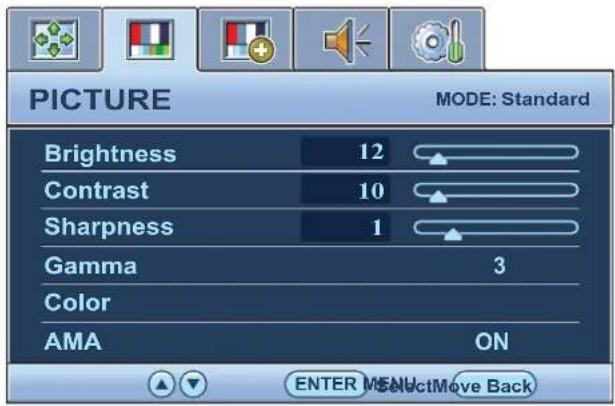

Menu IMAGE

Les options de menu disponibles peuvent varier selon les sources d'entrée, 'les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

PICTURE MODE: Standard Brightness 12 Contrast 10 Sharpness 1 Gamma 3 Color AMA ON ENTER MEAV SelectMove Back

I. Appuyez la touche MENU pour afficher le menu principal.

1. Appuyez les touches pour sélectionner IMAGE, puis appuyez la touche ENTER pour accéder au menu.

2. Appuyez les touches ou pou déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER pour sélectionner cet élément.

3. Appuyez les touches ou pou- faire des ajustements ou des sélections.

4. Pour retournez au menu précédent, appuyez le bouton MENU.

Élément Fonction Fonctionnement Plage
Luminosité Ajuste la balance entre les niveaux lumineux et sombres.	Appuyez la touche ▲ pour augmenter la luminosité et appuyez la touche ▼ pour diminuer la luminosité.	0 à 100
Contraste Ajuste le degré de différence entre les points sombres et les points lumineux.	Appuyez la touche ▲ pour augmenter le contraste et appuyez la touche ▼ pour diminuer le contraste.	0 à 100
Finesse Ajuste la clarté et la visibilité des contours des sujets dans l'image.	Appuyez la touche ▲ pour améliorer la netteté de l'image et appuyez la touche ▼ pour avoir un effet doux à l'image.	1 à 5
Gamma Réglez la luminescence du ton. La valeur par défaut est 3 (la valeur standard pour Windows).	Appuyez la touche ▲ pour augmenter la valeur gamma (le ton devient plus sombre) et appuyez la touche ▼ pour diminuer la valeur gamma (le ton devient plus clair).	1 à 5

Élément	Fonction	Fonctionnement	Plage
Couleur - Appuyez ENTER pour accéder au menu Couleur.
Temp. couleur Normal : Permet aux vidéos et aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine.		Appuyez les touches ▲ ou ▼ pour sélectionner cette option.
Rouge Personneliste la teinte de la couleur de l'image.La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image.(P. ex. si vous réduisez le niveau bleu, l'image prendra graduellement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta.)		Appuyez les touches ▲ ou ▼ pour ajuster la valeur.
Teinte Réglez le degré de perception des couleurs.		Appuyez les touches ▲ ou ▼ pour ajuster la valeur.	0 à 100
Saturation Réglez le degré de pureté des couleurs.		Appuyez les touches ▲ ou ▼ pour ajuster la valeur.	0 à 100
Réinit. couleur Réinitialise les réglages de couleur personnalisés aux valeurs par défaut de l'usine.		Appuyez les touches ▲ ou ▼ pour changer les paramètres.	• OUI • NON
Élément Fonction Fonctionnement Plage
Appuyez MENU pour quitter le menu Couleur.
AMA (pour les modèles avec entrées HDMI)		Améliore le temps de réponse du niveau de gris du panneau LCD.	Appuyez la touche ▲ ou ▼ pour changer les réglages.

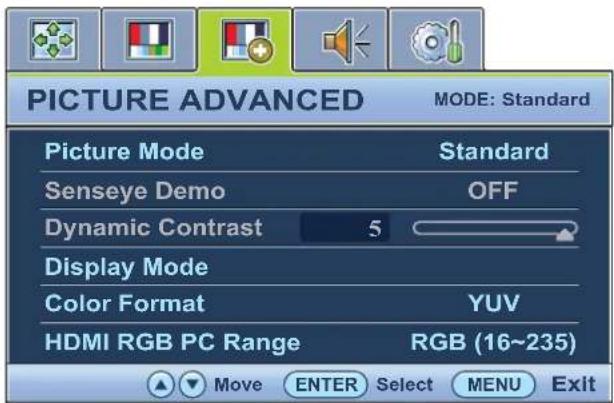

Menu IMAGE AVANCÉE

Les options de menu disponibles peuvent varier selon les sources d'entrée, 'les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

PICTURE ADVANCED MODE: Standard Picture Mode Standard Senseye Demo OFF Dynamic Contrast 5 Display Mode Color Format YUV HDMI RGB PC Range RGB (16~235) Move ENTER Select MENU Exit

I. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ▲ ou▼ pour sélectionner IMAGE AVANCÉE, puis appuyez la touche ENTER pour accéder au menu.
3. Appuyez les touches ▲ ou▼ pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER pour sélectionner cet élément.
4. Appuyez les touches ▲ ou▼ pour faire des ajustements ou des sélections.
5. Pour retournez au menu précédent, appuyez la touche MENU.

Élément Fonction Fonctionnement Plage
Mode d'image Sélectionnez un mode d'image qui correspond le mieux au type d'images sur l'écran.Standard - pour des applications PC de base.Film - pour afficher les vidéo.Jeu - pour les jeux vidéo.Photo - pour afficher des images fixes.sRVB - pour une meilleure représentation de la correspondance des couleurs avec les périphériques, telles que les imprimantes, les appareils photo numériques, etc.Éco - pour économiser l'électricité avec une faible consommation d'énergie en fournissant la luminosité minimale pour tous les programmes exécutés.	Appuyez les touches ▲ ou ▼our ajuster la valeur.	StandardFilmJeuPhoto s RV BÉco
Présentation Affiche l’aperçu des images à l’écran avec le mode sélectionné dans Mode d’image. L’écran sera divisé en deux fenêtres. La fenêtre de gauche est une démonstration des images en mode Standard, alors que la fenêtre de droite présente les images avec le mode spécifié.	Appuyez les touches ▲ ou ▼ pour modifier les paramètres.	• ACTIVÉ • DÉSACT
Dynamic Contrast	La fonction permet de détecter automatiquement la distribution d’un signal visuel en entrée, puis de créer le contraste optimal.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches ▲ ou pour modifier les paramètres.
Mode d'affichage	Cette fonction est fournie pour permettre un autre format que 16:9 ou 16:10 (selon le modèle acheté) d'être affiché sans distorsion géométrique.Overscan - Agrandit légèrement l'image d'entrée. Utilisez cette fonction pour cacher le bruit de bordure gênant s'il est présent autour de votre image.Plein - Échelonne l'image d'entrée pour remplir l'écran. Idéal pour les images au format 16:9 ou 16:10 (selon le modèle acheté).Format - L'image d'entrée est affichée sans distorsion géométrique remplissant autant que possible l'affichage. Selon le modèle acheté, les images 16:9 ou 16:10 rempliront l'écran horizontalement et les images 4:3 ou 5:4 rempliront l'écran verticalement.Pour trouver le format du moniteur pour le modèle acheté, veuillez vérifier le document des caractéristiques sur le CD fourni.	Appuyez la touche ▲ ou ▼our changer les réglages.Les options au-dessous de Mode d'affich seront différentes selon les sources de signal d'entrée.
Format couleur	Détermine l'espace de couleur (RVB ou YUV) en fonction du signal vidéo détecté suivant :D-Sub (VGA) depuis le PC : Le Format couleur par défaut est RVB.D-Sub (Composante) depuis un appareil vidéo : Le Format couleur par défaut est YUV.Il peut être nécessaire de régler manuellement le Format couleur si les couleurs affichées sur l'écran du moniteur ne s'affichent pas correctement.DVI (pour les modèles avec entrées DVI): Le Format couleur est réglé automatiquement sur RVB.HDMI (pour les modèles avec entrées HDMI): Le Format couleur n'est pas sélectionnable. Donc, le Format couleur est réglé automatiquement selon la source d'entrée vidéo.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches ▲ ▼ pour modifier les paramètres.
Plage PC RVB HDMI (pour les modèles avec entrées HDMI)	Détermine la plage des échelles de couleur. Sélectionnez une option qui correspond au réglage de plage RVB de l'appareil HDMI connecté.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches ▲ ▼ pour modifier les paramètres.

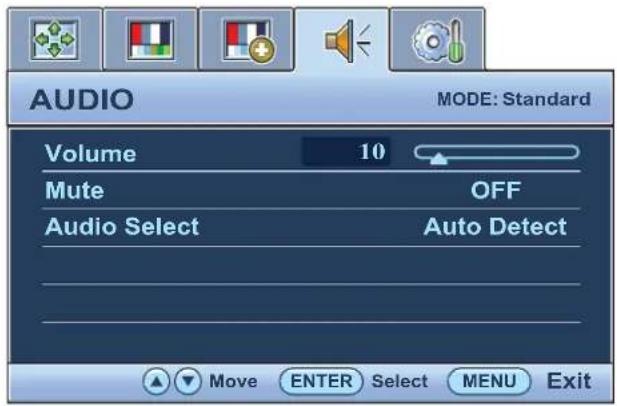

Menu AUDIO

Les options de menu disponibles peuvent varier selon les sources d'entrée, 'les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

AUDIO MODE: Standard Volume 10 Mute OFF Audio Select Auto Detect Move ENTER Select MENU Exit

I. Appuyez la touche MENU pour afficher le menu principal.

1. Appuyez la touche ou pour sélectionner AUDIO, puis appuyez la touche ENTER pour accéder au menu.

2. Appuyez la touche ▲ pou déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER pour sélectionner cet élément.

3. Appuyez la touche ▲ poufaire des ajustements ou des sélections.

4. Pour retournez au menu précédent, appuyez le bouton MENU.

Élément Fonction Fonctionnement Plage
Volume Ajuste le volume audio. Appuyez la touche	pour augmenter le volume et appuyez la touche pour diminuer le volume.	0 à 100
Muet Désactive l’entrée audio. Appuyez la touche	ou pour changer les réglages.	ACTIVÉDÉSACT
Sélection audio (pour les modèles avec entrées HDMI)	Permet aux utilisateurs de sélectionner la source audio ou de laisser le moniteur la détecter automatiquement.	Appuyez la toucheou pour changer les réglages.	Détec autoAudio PCAudio HDMI

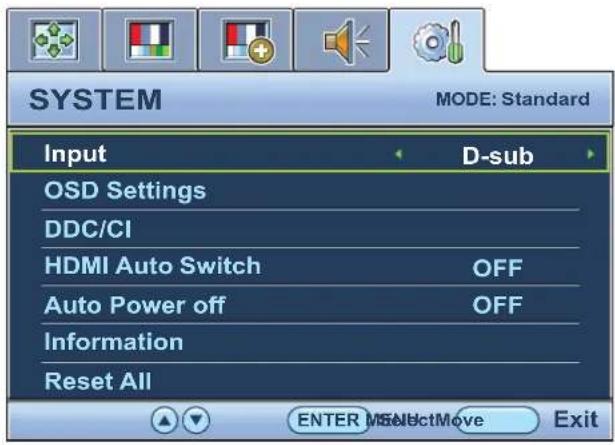

Menu SYSTÈME

Les options de menu disponibles peuvent varier selon les sources d'entrée, 'les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

SYSTEM MODE: Standard Input D-sub OSD Settings DDC/CI HDMI Auto Switch OFF Auto Power off OFF Information Reset All ENTER SelectMove Exit

I. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches pour sélectionner SYSTÈME, puis appuyez la touche ENTER pour accéder au menu.
3. Appuyez les touches ou pou déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour retournez au menu précédent, appuyez le bouton MENU.

Élément Fonction Fonctionnement Plage
Entrée Utilisez ceci pour changer l'entrée à celle appropriée pour votre type de connexion de câble vidéo. Les modèles analogiques seulement n'ont pas la fonction Input (Entrée).	Appuyez la touche ▲u ▼ pour changer les réglages.	• DVI• D-sub (VGA)• HDMI (pour les modèles avec entrées HDMI)

Élément	Fonction	Fonctionnement	Plage
Paramètres OSD - Appuyez ENTER pour accéder au menu Paramètres OSD.
Langue Définit	la langue du menu OSD.	Appuyez les touches ▲u ▼ pour ajuster la valeur.Les options de langue affichées à l'écran peuvent être différentes de celles affichées à droite, selon le produit fourni dans votre région.	· English· Français· De u t s c h· Italiano· E s p a ñ o l· P o l s k i· 日本語· Česky· 繁體中文· M a g y a r· 筒体中文· S I C G / B i H / CRO· Română· Nederlands· Русский· S v e n s k a· Português
Position H. Ajuste la position horizontale du menu OSD.		Appuyez les touches ▲u ▼ pour ajuster la valeur.	0 à 100
Position V. Ajuste la position verticale du menu OSD.			0 à 100
Temps d'affichageÉlément Fonction Fonctionnement Plage	Ajuste le temps d'affichage du menu OSD.		· 5 s· 10 s· 15 s· 20 s· 25 s· 30 s
Verrou OSD Évite que les réglages de l’écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera désactivé.	Appuyez les touches ▲u ▼ pour ajuster la valeur.Pour déverrouiller les commandes OSD lorsque l’OSD est réglé sur verrouillé, appuyez et maintenez la touche MENU pendant 15 secondes pour accéder à l’option Verrou OSD et effectuer les modifications. Vous pouvez également utiliser les touches ▲u ▼ pour sélectionner NON dans le sous-menu Verrou OSD au-dessous du menu Paramètres OSD et tous les commandes OSD seront accessibles.	• OUI• NON
Appuyez MENU pour quitter le menu Paramètres OSD.
DDC/CI* Permet aux paramètres du moniteur d’être définis via le logiciel sur l’ordinateur.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches ▲u ▼ pour modifier les paramètres.	• ACTIVÉ• DÉSACT
Commut.auto HDMI(pour les modèles avec entrées HDMI)	Lorsque cette fonction est activée, le port HDMI sera dans les choix de sélection auto de l’entrée. Dans le cas contraire, HDMI ne peut être sélectionné que par la sélection de l’entrée ou par la touche spéciale.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez la touche ▲u ▼ pour changer les réglages.	• ACTIVÉ• DÉSACT
Alim. auto.désact.	Paramétrez le temps au bout duquel l’écran s’éteindra automatiquement et se mettra en mode économie d’énergie.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches ▲u ▼ pour modifier les paramètres.	• DÉSACT• 10 min• 20 min• 30 min

Élément Fonction Fonctionnement Plage
Information Affiche les réglages actuels des propriétés de l’écran.		• Entrée• Résolution actuelle• Résolution optimale (meilleure avec le moniteur)• N o m d e modèle
Rétablir tout Rétablit tous les réglages de mode, de couleur et de géométrie aux valeurs par défaut de l’usine.	Appuyez les touches ▲u ▼ pour ajuster la valeur.	• OUI• NON

*DDC/CI est l'acronyme de Display Data Channel/Command Interface, qui a été développée par la Video Electronics Standards Association (VESA) pour étendre le standard DDC existant. La capacité DDC/CI permet aux commandes du moniteur d'être envoyées via logiciel pour les diagnostics à distance.

Annexe : Assembler votre moniteur avec un pied d'ajustement de la hauteur (PAH)

Comment fixer la base du moniteur

• i l'ordinateur est sous tension, vous devez le mettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y être invité.
• Les illustrations suivantes sont pour votre référence seulement. Les prises d'entrée et de sortie disponibles peuvent varier selon le modèle acheté.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l'écran sur surface plane matelassée.

Tout en tenant le moniteur fermement sur le bureau, tirez le bras du support du moniteur vers le haut pour dégager le moniteur.

Orientez et alignez l'emboîture de la base du support avec l'extrémité du bras du support, puis poussez pour les rapprocher. Serrer la vis en bas de la base, comme illustré.

Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.

Soulevez doucement le moniteur, retournez-le et placez le droit sur son support sur une surface plane et égale.

Déployez le pied à la position déployée maximale. Et faites pivoter le moniteur de 90 degrés dans les sens antihoraire comme illustré.

Vous pouvez souhaiter ajuster la hauteur du pied du moniteur. Voir Ajuster la hauteur du pied du moniteur à la page 41 pour plus d'informations.

Le moniteur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

-90° -5° ~ +15°

Comment séparer la base

Pour déplacer l'écran correctement, vous devez déployer le moniteur à sa hauteur maximale, puis placez une main sur la partie supérieure du pied du moniteur et l'autre main sur la partie inférieure du pied, comme illustré.

I. Préparez le moniteur et la zone.

Mettez le moniteur hors tension et l'alimentation avant de débrancher le câble d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le câble signal du moniteur.

Soulevez doucement l'affichage vers le haut et déployez le pied à la position déployée maximale.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

2. Desserrez la vis en bas de la base du moniteur et détachez la base comme illustré.

Ajuster la hauteur du pied du moniteur

Pour ajuster la hauteur du pied du moniteur, appuyez simultanément sur les côtés gauche et droit de l'écran pour abaisser le moniteur ou le soulever à la hauteur désirée.

Si le moniteur n'est pas déployé à sa hauteur maximale, éviter de placer les mains sur la partie supérieure du pied du moniteur car le pied montant pourrait causer des blessures. Éloignez les enfants du moniteur lorsque vous effectuez cette opération.

Si le moniteur a été pivoté en mode portrait et l'ajustement de la hauteur est souhaité, vous devez noter que l'écran large empêchera au moniteur d'être abaissé à sa hauteur minimale.

I. Faites pivoter l'affichage.

Avant de tourner le moniteur à une orientation en portrait, l'affichage doit être pivoté de 90 degrés.

Cliquez sur Démarrer et Panneau de configuration sur votre ordinateur, sélectionnez les propriétés ou le contrôleur des unités de traitement graphique (GPU) sur votre ordinateur. Sélectionnez de faire pivoter l'affichage de 90 degrés, et suivez les instructions à l'écran pour terminer les réglages.

Reportez-vous aux spécifications produit de votre ordinateur pour trouver le nom de GPU. Pour plus de détails sur les paramètres de GPU, contactez le service à la clientèle du fabricant du GPU.

2. Déployez complètement le moniteur et inclinez-le.

Soulevez doucement l'affichage vers le haut et déployez le pied à la position déployée maximale. Puis faites pivoter le moniteur.

Le pied doit être déployé verticalement pour permettre au moniteur de pivoter de mode paysage en mode portrait.

3. Faites pivoter le moniteur de 90 degrés dans les sens des aiguilles d'une montre comme illustré.

Pour éviter que le bord de l'affichage LCD n'heurte la surface de la base lors du pivotement, n'oubliez pas de déployer le moniteur à sa position la plus haute avant de commencer à faire pivoter l'affichage.

Vous devez également vous assurer qu'il n'y a pas d'obstacle autour du moniteur et qu'il y a assez de place pour les câbles. Vous pourriez avoir besoin d'acheminer les câbles à nouveau par l'intermédiaire du clip des câbles après la rotation.

1. Ajustez le moniteur à l'angle d'affichage souhaité.

Réglage de l'angle de vision

Vous pouvez positionner l'écran à l'angle souhaité avec une inclinaison du moniteur de -5° à +15°, une rotation du moniteur de 90° (total gauche et droite) et une hauteur du moniteur de 110 mm.

-5° ~ +15° -45° ~ +45° 110 mm

Utilisation du kit de montage du moniteur

L'arrière de votre moniteur LCD a une monture standard VESA avec une forme de 100mm, permettant l'installation d'un support de montage au mur. Avant de commencer l'installation d'un kit de montage du moniteur, lisez attentivement les précautions ci-dessous.

Précautions:

• Montez votre moniteur et son kit de montage sur un mur plat.
  • Assurez-vous que le mur est suffisamment résistant pour supporter le poids du moniteur.
• Mettez le moniteur hors tension et l'alimentation avant de déconnecter les câbles du moniteur LCD.

I. Retirez la base du moniteur.

Placez la surface de l'écran sur une surface propre et matelassée. Détachez la base du moniteur comme indiqué dans Comment séparer la base à la page 40.

2. Retirez le support du moniteur.

Utilisez un tournevis cruciforme pour retirer les vis qui fixent le support au moniteur. L'utilisation d'un tournevis à pointe magnétisée est recommandée pour éviter de perdre les vis.

Puis tirez le support du moniteur en arrière à l'opposé du moniteur.

Au cas où vous souhaitez utiliser votre moniteur sur le support ultérieurement, veuillez conserver la base du moniteur, le support du moniteur et les vis dans un endroit sûr pour une utilisation ultérieure.

3. Suivez les instructions du manuel du support de montage sur mur que vous avez acheté pour effectuer l'installation.

Lisez les instructions du lien « Ajuster la résolution de l’écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

⑦ Utilisez-vous un câble d'extension VGA ?

Effectuez un test après avoir retiré le câble d'extension. L'image est-elle à présent correctement mise au point ? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section « Ajuster le taux de rafraîchissement de l'écran » du lien « Ajuster la résolution de l'écran ». Lorsqu'on utilise un câble d'extension, il est normal que l'image puisse présenter un certain flou dû à des pertes lors du trajet du signal dans le câble. Vous pouvez réduire ces pertes en employant un câble d'extension doté d'une meilleure conductivité ou un amplificateur intégré.

⑦ L'image n'est-elle floue qu'à une résolution inférieure à la résolution native (maximale) ?

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD. Sélectionnez la résolution native.

? Des erreurs de pixels sont visibles :

Certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs pixels sont toujours rouges, verts, bleus ou d'une autre couleur.

• Nettoyez l'écran LCD.
• Mettez sous tension puis hors tension.
• Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un défaut naturel se produisant dans la technologie LCD.

Les couleurs de l'image ne sont pas correctes :

L'image présente une teinte jaunâtre, bleutée ou rosée.

Sélectionnez MENU > IMAGE > Couleur > Réinit. Couleur, puis choisissez « OUI » dans la boîte de message « ATTENTION » pour réinitialiser les réglages de couleurs aux valeurs par défaut de l'usine.

Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du câble de signal. Si vous constatez qu'une broche est pliée ou cassée, contactez votre revendeur.

? Aucune image n'est visible :

Le témoin de l'écran est-il de couleur verte ?

Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en sélectionnant un mode d'affichage admis. Veuillez lire la section « Modes d'affichage prédéfinis » du lien « Ajuster la résolution de l'écran ».

⑦ Une légère ombre de l'image statique affichée est visible à l'écran :

- Activez la fonction de gestion de l'alimentation pour permettre à votre ordinateur et votre moniteur d'entrer en mode de veille basse consommation lorsqu'ils ne sont pas utilisés.

- Utilisez un écran de veille pour éviter la rétention des images.

⑦ Le témoin de l'écran est-il de couleur orange ?

Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifiez les connecteurs du câble de signal. Si vous constatez qu'une broche est pliée ou cassée, contactez votre revendeur.

⑦ Le témoin de l'écran est-il éteint ?

Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.

L'image est déformée, clignote ou scintille :

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

⑦ Vous utilisez le moniteur dans sa résolution native, mais l'image est toujours déformée.

Les images de sources différentes peuvent apparaître déformées ou étirée sur le moniteur utilisé dans sa résolution native. Pour la performance d'affichage optimale de chaque source d'entrée, vous pouvez utiliser la fonction « Mode d'affichage » pour définir un format approprié pour les sources d'entrée. Voir Mode d'affichage à la page 31 pour des détails.

L'image est déplacée dans une direction déterminée :

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Les commandes OSD sont inaccessibles :

- Pour déverrouiller les commandes OSD lorsque l'OSD est réglé sur verrouillé, appuyez et maintenez la touche 'MENU' pendant 15 secondes pour accéder à l'option 'Verrou OSD' et effectuer les modifications.

- Vous pouvez également utiliser les touches pour sélectionner 'NON' dans le sous-menu 'Verrou OSD' au-dessous du menu Paramètres OSD' (MenuSYSTÈME) et tous les commandes OSD seront accessibles.

Aucun son ne peut être entendu sur les haut-parleurs intégrés (pour les modèles avec haut-parleurs) :

- Vérifiez si l'Entrée audio est correctement connectée.

- Augmentez le volume (le volume peut être désactivé ou trop faible).

- Retirez votre casque et/ou haut-parleurs externes. (S'ils sont connectés au moniteur, les haut-parleurs intégrés sont automatiquement désactivés.)

Aucun son ne peut être entendu sur les haut-parleurs externes connectés (pour les modèles avec haut-parleurs) :

- Retirez votre casque (si le casque est connecté au moniteur).

• Vérifiez si la Sortie audio est correctement connectée.
• Si les haut-parleurs externes sont de type USB, vérifiez si la connexion USB est OK.
• Augmentez le volume (le volume peut être muet ou trop faible) sur les haut-parleurs externes.

Pour plus d'aide ?

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : [e-mail].
