MODE D'EMPLOI DCPJ715W BROTHER

FRE/SWI-FRE/BEL-FRESi vous devez appeler le service à la

Remplissez les informations suivantes à des fins de

référence ultérieure :

Numéro de modèle : DCP-J515W, DCP-J715W

(entourez votre numéro de modèle)

Le numéro de série se trouve à l'arrière de l'appareil.

Gardez ce Guide de l'utilisateur avec votre ticket

d'achat comme preuve de la date d'achat de votre

appareil en cas de vol, d'incendie ou de service de

Enregistrez votre produit en ligne à l'adresse

http://www.brother.com/registration/

En enregistrant votre produit auprès de Brother, vous serez enregistré

comme le premier propriétaire du produit. Votre enregistrement auprès

 pourra servir de confirmation de la date d'achat de votre produit en

cas de perte du ticket d'achat ; et

 pourra appuyer une demande de réclamation auprès de l'assurance

en cas de perte d'un produit couvert par une assurance.

© 2010 Brother Industries, Ltd.i

Guides de l'utilisateur : ou les trouver ?

Quel manuel ? Que contient-il ? Ou est-il ?

Sécurité et réglementation Veuillez lire les instructions de sécurité avant

d'installer votre appareil.

Guide d’installation rapide Veuillez lire ce guide là en premier. Suivez les

instructions pour l'installation de votre appareil,

des pilotes et du logiciel correspondant à votre

système d'exploitation et au type de connexion

Guide de l’utilisateur Permet d'apprendre les opérations de base

pour faire une copie, numériser et utiliser

PhotoCapture Center™ et comment remplacer

les consommables. Consultez les conseils de

dépistage des pannes.

Guide de l’utilisateur avancé Permet d'apprendre les opérations plus

avancées : copie, impression de rapports et

comment effectuer les opérations d'entretien

Guide utilisateur - Logiciel Suivez ces instructions pour l'impression, la

numérisation, la numérisation réseau,

PhotoCapture Center™ et utiliser l'utilitaire

ControlCenter de Brother.

Guide utilisateur - Réseau Ce guide offre des informations plus avancées

pour configurer les connexions Ethernet et

celles du réseau sans fil. De plus, vous y

trouverez des informations sur les utilitaires

réseau, l'impression réseau, des conseils de

dépistage des pannes et les spécifications de

réseau prises en charge.

1 Informations générales 1

Comment utiliser la documentation 1

Symboles et conventions utilisés dans la documentation 1

Comment accéder au Guide de l'utilisateur avancé, au Guide utilisateur -

Logiciel et au Guide utilisateur - Réseau2

Comment consulter la documentation 2

Accès au Soutien Brother (Windows

Accès au Soutien Brother (Macintosh) 4

Vue d'ensemble du panneau de commande 5

Indications de l'écran LCD6

Indications de la DEL d'avertissement7

Réglage de la luminosité du rétroéclairage 8

2 Chargement du papier 9

Chargement du papier et d'autres supports d'impression 9

Chargement d'enveloppes et de cartes postales11

Chargement de papier photo13

Pour enlever les imprimés de petit format de l'appareil15

Réglages du papier17

Papier et autres supports d'impression acceptables 18

Support d'impression recommandé18

Manipulation et utilisation des supports d'impression19

Sélection du support d'impression approprié20

3 Chargement de documents 22

Comment charger des documents22

Utilisation du chargeur (DCP-J715W uniquement)22

Utilisation de la vitre du scanner22

4 Copies de documents 24

Comment faire des copies 24

Arrêt de la copie 24

Paramètres de copie 24

Options de papier 25iii

5 Impression de photos à partir d'une carte mémoire ou d'un

lecteur Flash USB 26

Opérations de PhotoCapture Center™26

Utilisation d'une carte mémoire ou d'un lecteur Flash USB26

Impression d'images29

Affichage des photos29

Paramètres d'impression de PhotoCapture Center™ 29

Comment numériser vers une carte mémoire ou un lecteur Flash USB 30

6 Comment imprimer depuis un ordinateur 32

Impression d'un document32

7 Comment numériser vers un ordinateur 33

Numérisation d'un document 33

Numérisation à l'aide de la touche Scan 33

Numérisation à l'aide d'un pilote de scanner 33

A Entretien courant 34

Remplacement des cartouches d'encre 34

Nettoyage et vérification de l'appareil36

Nettoyage de la vitre du scanner36

Nettoyage des rouleaux d'entraînement du papier37

Nettoyage de la tête d'impression 38

Vérification de la qualité d'impression 38

Vérification de l'alignement de l'impression39

B Dépistage des pannes 40

Messages d'erreur et d'entretien 40

Animations relatives aux erreurs 45

Bourrage de documents (DCP-J715W uniquement)45

Bourrage dans l'imprimante ou bourrage de papier 46

Dépistage des pannes48

En cas de difficultés avec l'appareil48

Informations sur l'appareil54

Vérification du numéro de série54

Fonctions de réinitialisation 54

Comment réinitialiser l'appareil54

C Menu et fonctions 55

Programmation à l'écran55

Tableau des menus 56

Insertion de caractères spéciaux71

Pour effectuer des corrections71iv

Configurations requises de l'ordinateur 82

(GUIDE DE L’UTILISATEUR AVANCÉ)

Le Guide de l'utilisateur avancé détaille les fonctionnalités et opérations suivantes.

Vous pouvez consulter le Guide de l'utilisateur avancé sur le CD-ROM de documentation.

1 Configuration générale

4 Impression de photos à partir

d'une carte mémoire ou d'un

lecteur Flash USB Opérations de PhotoCapture Center™

Paramètres d'impression de

PhotoCapture Center™

Numérisation vers une carte mémoire ou

un lecteur Flash USB

5 Impression de photos à partir

(DCP-J715W uniquement)

Impression de photos directement à partir

d'un appareil photo PictBridge

Impression de photos directement à partir

A Entretien courante

Nettoyage et vérification de l'appareil

Emballage et transport de l'appareil

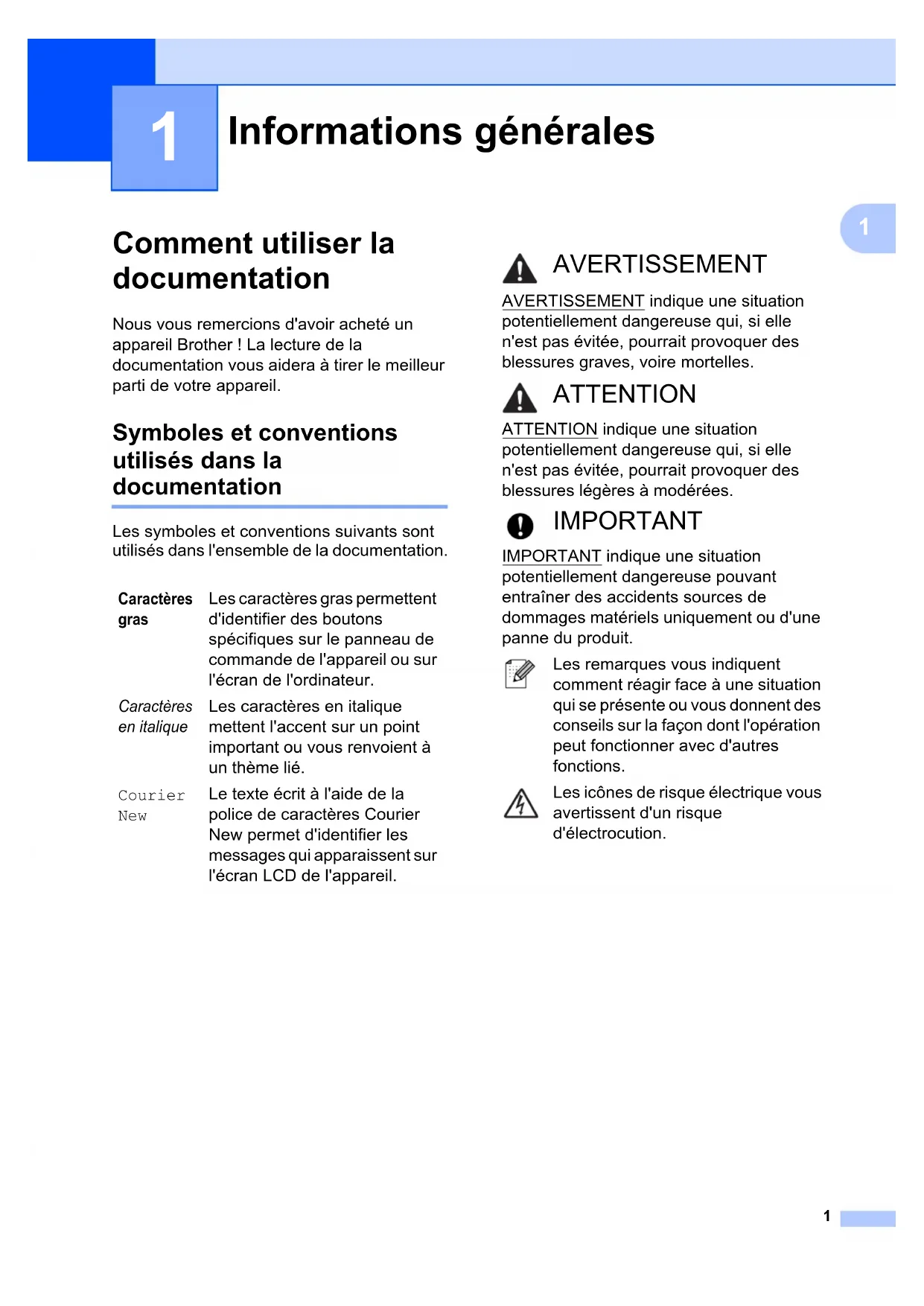

1 Nous vous remercions d'avoir acheté un appareil Brother ! La lecture de la documentation vous aidera à tirer le meilleur parti de votre appareil. Symboles et conventions

documentation 1 Les symboles et conventions suivants sont utilisés dans l'ensemble de la documentation. Informations générales 1 Caractères gras Les caractères gras permettent d'identifier des boutons spécifiques sur le panneau de commande de l'appareil ou sur l'écran de l'ordinateur.Caractères en italiqueLes caractères en italique mettent l'accent sur un point important ou vous renvoient à un thème lié.Courier New Le texte écrit à l'aide de la police de caractères Courier New permet d'identifier les messages qui apparaissent sur l'écran LCD de l'appareil. AVERTISSEMENT AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait provoquer des blessures graves, voire mortelles. ATTENTION ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait provoquer des blessures légères à modérées. IMPORTANT IMPORTANT indique une situation potentiellement dangereuse pouvant entraîner des accidents sources de dommages matériels uniquement ou d'une panne du produit.Les remarques vous indiquent comment réagir face à une situation qui se présente ou vous donnent des conseils sur la façon dont l'opération peut fonctionner avec d'autres fonctions.Les icônes de risque électrique vous avertissent d'un risque d'électrocution.Chapitre 1 2

Guide de l'utilisateur

utilisateur - Logiciel et

au Guide utilisateur -

Le présent Guide de l'utilisateur ne contient

pas toutes les informations relatives à

l'appareil, telles que la façon d'utiliser les

fonctions avancées de copie, du

PhotoCapture Center™, de l'imprimante, du

scanner et du réseau. Une fois que vous vous

sentez prêt à en apprendre plus sur ces

opérations, lisez le Guide de l’utilisateur

avancé, le Guide utilisateur - Logiciel et le

Guide utilisateur - Réseau qui se trouvent

sur le CD-ROM de documentation.

Comment consulter la

a Allumez votre ordinateur. Insérez le

CD-ROM Documentation dans votre

(Utilisateurs de Windows

Si l'écran n'apparaît pas

automatiquement, allez à

Poste de travail (Ordinateur),

double-cliquez sur l'icône du CD-ROM,

puis double-cliquez sur index.html.

b (Utilisateurs de Macintosh)

Double-cliquez sur l'icône du CD-ROM,

puis double-cliquez sur index.html.

c Cliquez sur votre pays.

d Pointez sur votre langue, pointez sur

Afficher le guide, puis cliquez sur le

guide que vous souhaitez consulter.Informations générales

• (Utilisateurs de Windows

Il est possible que votre navigateur Web

affiche une barre jaune en haut de la page

contenant un avertissement de sécurité

concernant des commandes Active X.

Pour que la page s'affiche correctement, il

vous faut cliquer sur la barre, puis sur

Autoriser le contenu bloqué ; cliquez

ensuite sur Oui dans la boîte de dialogue

d'avertissement de sécurité.

• (Utilisateurs Windows

Pour un accès plus rapide, vous pouvez

copier toute la documentation destinée à

l'utilisateur au format PDF dans un

répertoire local de votre ordinateur.

Pointez sur votre langue et cliquez sur

Copier sur le disque local.

Comment trouver les instructions de

Il existe plusieurs façons de numériser des

documents. Vous pouvez trouver les

instructions comme suit :

Guide utilisateur - Logiciel

 Numérisation réseau

Les guides pratiques ScanSoft™

PaperPort™11SE avec OCR (DCP-J715W

 Les guides pratiques complets de

ScanSoft™ PaperPort™11SE avec OCR

peuvent être consultés dans la section

Aide de l'application ScanSoft™

Le Guide de l'utilisateur de

(DCP-J715W uniquement)

Presto! PageManager doit être téléchargé

et installé avant de pouvoir l'utiliser. Voir

Accès au Soutien Brother (Macintosh)

à la page 4 pour de plus amples

 Le Guide de l'utilisateur complet de

Presto! PageManager peut être consulté

dans la section Aide de l'application

Presto! PageManager.

Comment trouver les instructions de

configuration du réseau

Votre appareil peut être connecté à un

réseau câblé ou sans fil. (Le réseau câblé

n'est pas disponible pour le modèle

DCP-J515W.) Vous trouverez les

informations de configuration de base dans le

Guide d’installation rapide. Si votre point

d'accès sans fil ou votre routeur prend en

charge Wi-Fi Protected Setup ou AOSS™,

suivez les étapes du Guide d’installation

rapide. Pour toute information concernant la

configuration du réseau, veuillez consulter

leGuide utilisateur - Réseau qui se trouve sur

le CD-ROM de documentation.Chapitre 1

Vous trouverez tous les contacts dont vous

pourriez avoir besoin, comme le soutien Web

(Brother Solutions Center), sur le CD-ROM

 Cliquez sur Soutien Brother sur le

Menu principal. L'écran suivant

 Pour accéder à notre site Web

(http://www.brother.com

Page d’accueil Brother.

 Pour les dernières nouveautés et

informations sur le soutien correspondant

 Pour visiter notre site Web et vous

sur Informations sur les fournitures.

 Pour accéder au Brother CreativeCenter

(http://www.brother.com/creativecenter/

afin d'obtenir des projets photo

GRATUITS et des téléchargements

imprimables, cliquez sur

Brother CreativeCenter.

 Pour retourner au Menu principal,

cliquez sur Précédent ou si vous avez

terminé, cliquez sur Quitter.

Vous trouverez tous les contacts dont vous

pourriez avoir besoin, comme le soutien Web

(Brother Solutions Center), sur le CD-ROM

 Double-cliquez sur l'icône

Support Brother. L'écran suivant

 (DCP-J715W uniquement)

Pour télécharger et installer Presto!

PageManager, cliquez sur

Presto! PageManager.

 Pour enregistrer votre appareil depuis la

page d'enregistrement des produits

(http://www.brother.com/registration/

cliquez sur Enregistrement en ligne.

 Pour les dernières nouveautés et

informations sur le soutien correspondant

 Pour visiter notre site Web et vous

sur Informations sur les fournitures.Informations générales 5

Vue d'ensemble du panneau de commande

Les modèles DCP-J515W et DCP-J715W ont les mêmes touches sur leur panneau de

1 LCD (écran à cristaux liquides)Affiche des messages à l'écran pour vous aider à configurer et à utiliser votre appareil.Vous pouvez également régler l'angle de l'écran LCD en le soulevant.2 Nb.copiesUtilisez cette touche pour faire plusieurs copies.3 Touches de menu : d ou cAppuyez sur ces touches pour parcourir un menu vers l'arrière ou vers l'avant afin d'accéder à une sélection particulière.Vous pouvez également appuyer sur ces touches pour sélectionner des options. a ou bAppuyez sur ces touches pour faire défiler les menus et les options. EffacerAppuyez sur cette touche pour revenir au niveau de menu précédent. MenuPermet d'accéder au menu principal pour programmer l'appareil. OKPermet de confirmer une sélection.4 Touches de marche : Marche MonoPermet de faire des copies en monochrome. Permet également de démarrer une opération de numérisation (en couleur ou en monochrome, selon le réglage de la numérisation dans le logiciel du ControlCenter). Marche CouleurPermet de faire des copies en couleur. Permet également de démarrer une opération de numérisation (en couleur ou en monochrome, selon le réglage de la numérisation dans le logiciel du ControlCenter).5 Arrêt/SortiePermet d’interrompre une opération ou de sortir d'un menu.

0101 COPIECOPIE Mém. Qualité NormaleRapport:Agrand./Réduc. 100% 134

87Chapitre 1 6 6 On/OffPermet de mettre l'appareil sous tension ou hors tension.Lorsque l'appareil est mis hors tension, il nettoie régulièrement la tête d'impression pour maintenir la qualité d'impression. Pour prolonger la durée de vie de la tête d'impression, économiser au mieux la cartouche d'encre et maintenir la qualité d'impression, l'appareil doit rester branché au secteur en permanence.7 Touches de mode : SCANPermet d'accéder au mode Scan. PHOTO CAPTUREPermet d'accéder au mode PhotoCapture Center™.8 DEL d'avertissementPasse à l'orange et clignote lorsque l'écran LCD affiche une erreur ou un message d'état important.

La plupart des illustrations dans ce Guide de l'utilisateur montrent le modèle DCP-J515W.

Indications de l'écran LCD 1

L'écran LCD indique le mode dans lequel se

trouve l'appareil, les réglages actuels et le

volume d'encre disponible.

1 Témoin d'encrePermet de visualiser la quantité d’encre disponible.2 État de la mémoirePermet de visualiser la mémoire disponible dans l'appareil.3 État sans filUn témoin à quatre niveaux indique la force actuelle du signal sans fil si vous utilisez une connexion sans fil. L'icône d'avertissement apparaît quand il

y a un message d'erreur ou d'entretien. Pour

en savoir plus, voir Messages d'erreur et

d'entretien àlapage40.

0101 COPIECOPIE Mém. Qualité NormaleRapport:Agrand./Réduc. 100% 321Informations générales

Les étapes suivantes montrent comment

modifier un paramètre dans l'appareil. Dans

cet exemple, nous allons modifier le réglage

Type de papier de Papier Normal à

b Appuyez sur a ou sur b pour

sélectionner Param. général.

c Appuyez sur a ou sur b pour

sélectionner Type papier.

d Appuyez sur d ou sur c pour

sélectionner Pap.jet d’encre.

Vous pouvez voir le paramètre actuel

e Appuyez sur Arrêt/Sortie.

Indications de la DEL

La DEL (diode électroluminescente)

d'avertissement est un témoin lumineux qui

indique l'état de l'appareil, comme indiqué

MENU MENU Gestion Encre

OK OK Param. général

Type papier Pap.jet d'encre

Prêt Le DCP est prêt à être

Le capot est ouvert.

Refermez le capot. (Voir

Messages d'erreur et

cartouche neuve. (Voir

Mettez du papier dans le

Vérifiez le message sur

Messages d'erreur et

Vérifiez le message sur

Messages d'erreur et

Réglage de la luminosité du

Si vous avez des difficultés à lire l'écran LCD,

essayez de modifier le réglage de la

b Appuyez sur a ou sur b pour

sélectionner Param. général.

c Appuyez sur a ou sur b pour

sélectionner Réglage LCD.

d Appuyez sur a ou sur b pour

sélectionner Éclair.arrière.

e Appuyez sur d ou sur c pour

sélectionner Clair, Moyen ou Foncé.

f Appuyez sur Arrêt/Sortie.9

Chargement du papier

et d'autres supports

Remarque Pour imprimer sur du papier Photo (10  15 cm) ou Photo L (89  127 mm), vous devez utiliser le bac à papier photo. (Voir Chargement de papier photo àlapage13.)

a Si le volet du support papier est ouvert, fermez-le puis refermez le support papier. Retirez complètement le bac à papier de l'appareil.

b Soulevez le capot du bac de sortie (1).

c Sans forcer, enfoncez et faites coulisser les guides-papier latéraux (1) des deux mains et ensuite le guide de longueur papier (2) en fonction du format de papier. Assurez-vous que les marques triangulaires (3) figurant sur les guides-papier latéraux (1) et le guide de longueur papier (2) s'alignent avec les marques correspondant au format de papier que vous utilisez.

Chargement du papier 2

Pour le papier de format Legal, appuyez et maintenez enfoncé le bouton de libération du dispositif de guidage universel (1) en faisant glisser la partie avant du bac à papier.

d Séparez rapidement toutes les feuilles de la pile de papier pour éviter les bourrages et les problèmes d'entraînement.

IMPORTANT Veillez toujours à ne pas utiliser du papier gondolé.

e Sans forcer, insérez le papier dans le bac à papier avec la face d'impression vers le bas et le bord supérieur en premier.Vérifiez que le papier repose à plat dans le bac.

IMPORTANT Prenez soin de ne pas pousser le papier trop loin ; il pourrait remonter à l'arrière du bac et causer des problèmes d'entraînement du papier.

f Sans forcer, ajustez les guides-papier latéraux (1) avec les deux mains pour installer le papier.Vérifiez que les guides-papier latéraux touchent les bords du papier.

1Chargement du papier 11

g Fermez le capot du bac de sortie.

h Poussez lentement et entièrement le

bac à papier dans l'appareil.

i Tout en retenant le bac à papier, tirez le

support papier ( ) jusqu'à entendre un

déclic, puis dépliez le volet du support

IMPORTANT N'utilisez PAS le volet du support papier

pour le format de papier Legal.

Chargement d'enveloppes et

de cartes postales 2

À propos des enveloppes 2

 Utilisez des enveloppes dont le poids est

compris entre 80 et 95 g/m

 Certaines enveloppes nécessitent des

réglages de la marge dans l'application.

Veillez à effectuer d'abord une impression

d'essai avant d'imprimer un grand nombre

IMPORTANT N'utilisez AUCUN des types d'enveloppe

suivants car ils risquent de créer des

problèmes d'entraînement du papier :

• Enveloppes à soufflets.

• Enveloppes embossées (qui

comportent une écriture en relief).

• Enveloppes avec fermoirs ou agrafes.

• Enveloppes pré-imprimées à

De temps en temps, l'épaisseur, le format

et la forme du rabat des enveloppes

utilisées risquent de créer des problèmes

d'entraînement du papier.

2 Colle 2Double rabat 2Chapitre 2 12

Comment charger des enveloppes et

a Avant de les charger, appuyez sur les

angles et les côtés des enveloppes ou

des cartes postales pour les aplatir le

IMPORTANT Si plusieurs enveloppes ou cartes

postales sont entraînées ensemble dans

l'appareil, placez une enveloppe ou une

carte postale à la fois dans le bac à papier.

b Placez des enveloppes ou des cartes

postales dans le bac à papier, côté

adresse vers le bas et le bord d'attaque

(haut des enveloppes) en premier. Des

deux mains, appuyez doucement et

faites glisser les guides-papier

latéraux (1) et le guide de longueur

papier (2) en fonction du format des

enveloppes ou des cartes postales.

1Chargement du papier 13

Si vous avez des problèmes lors de

l'impression sur des enveloppes dont

le rabat est sur le côté court, essayez

a Ouvrez le rabat de l'enveloppe.

b Insérez l'enveloppe dans le bac à

papier, côté adresse vers le bas et le

rabat dans la position indiquée sur

c Ajustez le format et la marge dans votre

Chargement de papier photo 2

Utilisez le bac à papier photo qui a été monté

sur le dessus du capot du bac de sortie pour

imprimer sur du papier au format Photo

(10  15 cm) et Photo L (89  127 mm).

Lorsque vous utilisez le bac à papier photo,

vous ne devez pas retirer le papier qui se

trouve en dessous dans le bac.

a Appuyez sur le bouton bleu de libération

du bac à papier photo (1) avec l'index et

le pouce de la main droite et poussez le

bac à papier photo vers l'avant jusqu'à

ce qu'il vienne s'emboîter en position

d'impression des photos (2).

b Enfoncez et faites coulisser les guides-

papier latéraux (1) et le guide de

longueur papier (2) en fonction du

c Placez le papier photo dans le bac à

papier photo et ajustez délicatement les

guides-papier latéraux en fonction du

Vérifiez que les guides-papier latéraux

touchent les bords du papier. Vérifiez

que le papier repose à plat dans le bac.

• Prenez soin de ne pas pousser le papier

trop loin ; il pourrait remonter à l'arrière du

bac et causer des problèmes

d'entraînement du papier.

• Veillez à ne pas utiliser du papier gondolé

d Lorsque vous avez fini d'imprimer des

photos, remettez le bac à papier photo

en position d'impression normale.

Appuyez sur le bouton bleu de libération

du bac à papier photo (1) avec l'index et

le pouce de la main droite et tirez le bac

à papier photo vers l'arrière jusqu'à

entendre un déclic (2).

2Chargement du papier

IMPORTANT Si vous ne replacez pas le bac à papier

photo en position d'impression normale

après avoir imprimé les photos, l'erreur

Vérifier papier apparaîtra quand

vous utiliserez du papier standard.

Bac à papier photo en position

d'impression normale

Bac à papier photo en position

d'impression de photo

Pour enlever les imprimés de

petit format de l'appareil 2

Lorsque l'appareil éjecte du papier de petit

format dans le couvercle du bac de sortie, il

se peut que vous ne puissiez pas l'atteindre.

Assurez-vous que l'impression est terminée

avant de retirer le bac complètement de

l'appareil.Chapitre 2 16

La zone imprimable dépend des réglages dans l'application utilisée. Les figures ci-dessous

montrent les zones non imprimables sur les feuilles de papier et sur les enveloppes. L'appareil

peut imprimer sur les parties sombres des feuilles de papier quand la fonction d'impression Sans

bordure est disponible et activée.

(Voir Impression pour Windows

ou Impression et télécopie pour Macintosh dans le Guide

utilisateur - Logiciel.)

La fonction Sans bordure n'est pas disponible pour les enveloppes.

Feuille de papier Enveloppes

Haut (1) Bas (2) Gauche (3) Droite (4)

2Chargement du papier 17

Pour obtenir la meilleure qualité d'impression

possible, configurez l'appareil pour le type de

papier que vous utilisez.

b Appuyez sur a ou sur b pour

sélectionner Param. général.

c Appuyez sur a ou sur b pour

sélectionner Type papier.

d Appuyez sur d ou sur c pour

sélectionner Papier Normal,

Pap.jet d’encre, Brother BP71,

Brother BP61, Autre - Glacé ou

e Appuyez sur Arrêt/Sortie.

L'appareil éjecte le papier avec sa face

imprimée vers le haut sur le bac à papier

qui se trouve à l'avant. Lorsque vous

utilisez des transparents ou du papier

glacé, retirez immédiatement chaque

feuille pour éviter le maculage ou les

bourrages de papier.

Vous pouvez utiliser cinq formats de papier

pour imprimer des copies : A4, A5, Letter,

Legal et 10  15 cm. Lorsque vous chargez

un format papier différent dans l'appareil,

vous devez également modifier le paramètre

b Appuyez sur a ou sur b pour

sélectionner Param. général.

c Appuyez sur a ou sur b pour

sélectionner Format papier.

d Appuyez sur d ou sur c pour

sélectionner A4, A5, 10x15cm, Letter

e Appuyez sur Arrêt/Sortie.Chapitre 2

La qualité d'impression peut dépendre du

type de papier utilisé dans l'appareil.

Pour obtenir la meilleure qualité d'impression

en fonction des réglages choisis, il est

essentiel que l'option Type papier

corresponde toujours au papier chargé.

Vous pouvez utiliser du papier ordinaire, du

papier jet d'encre (papier couché), du papier

glacé, des transparents et des enveloppes.

Nous vous recommandons de tester

plusieurs types de papier avant d'en acheter

en grandes quantités.

Pour obtenir les meilleurs résultats, utilisez

 Lorsque vous imprimez sur du papier jet

d'encre (papier couché), des transparents

ou du papier glacé, sélectionnez le

support d'impression correct dans l'onglet

Elémentaire du pilote d'imprimante ou

dans le paramètre Type papier du menu.

(Voir Type de papier à la page 25.)

 Lorsque vous imprimez sur du papier

photo Brother, chargez une feuille

supplémentaire du même papier photo

dans le bac à papier. Une feuille

supplémentaire a été inclue dans le

paquet de papier à cet effet.

 Lorsque vous utilisez des transparents ou

du papier photo, retirez immédiatement

chaque feuille pour éviter le maculage ou

les bourrages de papier.

 Ne touchez pas le côté imprimé du papier

immédiatement après son impression car

il se peut que la surface ne soit pas tout à

fait sèche et salisse vos doigts.

Support d'impression

Nous recommandons d'utiliser du papier

Brother pour obtenir la meilleure qualité

d'impression. (Voir le tableau ci-dessous.)

Si le papier Brother n'est pas disponible dans

votre pays, nous vous recommandons de

tester plusieurs papiers avant d'en acheter de

Pour l'impression sur transparents, nous

recommandons les « 3M Transparency

Papier jet d'encre A4

BP60MA Papier glacé 10  15 cm BP71GPChargement du papier 19

Manipulation et utilisation des

supports d'impression 2

 Conservez le papier dans son emballage

d'origine et gardez-le fermé. Conservez le

papier à plat et à l'abri de l'humidité, de la

lumière directe du soleil et de la chaleur.

 Évitez de toucher le côté brillant (couché)

du papier photo. Chargez le papier photo

côté brillant vers le bas.

 Évitez de toucher les transparents car ils

absorbent facilement l'eau et la

transpiration et ceci peut amoindrir la

qualité de l'impression. Les transparents

photocopieuses/imprimantes laser

peuvent tacher le document suivant.

N'utilisez que les transparents

recommandés pour l'impression jet

IMPORTANT N'utilisez PAS les types de papier

• Papier endommagé, gondolé, froissé

ou de forme irrégulière

1 Une ondulation de 2 mm ou plus peut provoquer des bourrages de papier. • Papier extrêmement brillant ou très

• Papier impossible à empiler

• Papier au grain court

Volume de papier dans le capot du bac

Jusqu'à 50 feuilles pour le papier au format

 Les transparents et le papier photo

doivent être retirés du capot du bac de

sortie une feuille à la fois pour éviter les

Sélection du support d'impression approprié 2

Type de papier et format du papier pour chaque opération 2

Type de papier Format du papier Utilisation

Feuille de papier A4 210  297 mm (8,3  11,7 po) Oui Oui Oui

A5 148  210 mm (5,8  8,3 po) Oui – OuiChargement du papier

Poids, épaisseur et volume du papier 2

Jusqu'à 100 feuilles pour le papier au format de 80 g/m

Pour le papier Photo 10  15 cm et le papier Photo L 89  127 mm, utilisez le bac à papier photo. (Voir Chargement

de papier photo à la page 13.)

Le papier BP71 260 g/m

a été spécialement conçu pour les imprimantes à jet d'encre Brother.

Type de papier Poids Épaisseur Nombre

3 Vous pouvez faire des copies et numériser à partir du chargeur (chargeur automatique de documents) et à partir de la vitre du scanner. Utilisation du chargeur

(DCP-J715W uniquement) 3 Le chargeur peut accueillir jusqu'à 15 pages et alimenter chaque feuille individuellement. Utilisez du papier standard de 80 g/m 2

et séparez toujours les pages avant de les placer dans le chargeur.Formats de document pris en charge 3Comment charger des documents 3

• NE tirez PAS sur le document quand il est entraîné par le chargeur.• N'utilisez PAS de papier gondolé, froissé, plié, déchiré, ou s'il comporte des agrafes, des trombones, des collages ou du ruban adhésif.• N'utilisez PAS de carton, de papier journal ni de tissus.

Assurez-vous que les documents écrits à l'encre sont complètement secs. a Dépliez le volet support de sortie de document du chargeur (1). b Séparez bien les pages.

c Réglez les guide-papier (2) en fonction de la largeur de votre document. d Veillez à placer les documents face vers le bas, avec leur bord supérieur en premier dans le chargeur sous les guides jusqu'à ce que vous sentiez qu'ils touchent le rouleau d'alimentation et que l'écran LCD indique ADF prêt.

IMPORTANT NE laissez PAS de documents épais sur la vitre du scanner. Sinon, les documents pourraient se coincer dans le chargeur.

Utilisation de la vitre du

scanner 3 Vous pouvez utiliser la vitre du scanner pour copier ou numériser des pages d'un livre ou une page à la fois.Formats de document pris en charge 3 Chargement de documents 3 Papier :A4 de 80 g/m 2 Longueur : 148 à 355,6 mmLargeur : 148 à 215,9 mmPoids :64à90g/m 2 Longueur : Jusqu'à 297 mmLargeur : Jusqu'à 215,9 mmPoids : Jusqu'à 2 kg 2

1Chargement de documents 23

Pour utiliser la vitre du scanner, le chargeur doit être vide. (DCP-J715W uniquement)

a Soulevez le capot document.

b À l'aide des lignes repères pour document situées sur la gauche et le haut, placez le document face en bas dans le coin supérieur gauche de la vitre du scanner.

c Refermez le capot document.

IMPORTANT Si vous numérisez un livre ou un document épais, NE refermez PAS violemment le capot et n'appuyez pas dessus.

Zone numérisable 3 La zone numérisable dépend des réglages dans l'application utilisée. Les zones non numérisables sont illustrées ci-dessous.

UtilisationFormat du documentHaut (1)Bas (2)Gauche (3)Droite (4)Copie A4 3 mm 3 mmLetter 3 mm 3 mmNuméri-sationA4 3 mm 3 mmLetter 3 mm 3 mm

4 Les étapes suivantes expliquent l'opération de copie de base. Pour plus de détails sur chaque option, voir le Guide de l’utilisateur avancé. a Pour charger votre document, faites une des choses suivantes :  Placez le document face vers le bas dans le chargeur. (DCP-J715W uniquement)(Voir Utilisation du chargeur (DCP-J715W uniquement) à la page 22.) Chargez votre document face vers le bas sur la vitre du scanner. (Voir Utilisation de la vitre du scanner à la page 22.) b Appuyez sur + ou - à plusieurs reprises jusqu'à ce que le nombre de copies souhaité s'affiche (jusqu'à 99).

1 Nombre de copies c Appuyez sur Marche Mono ou sur Marche Couleur. Remarque Si vous voulez trier des copies, utilisez le chargeur. (DCP-J715W uniquement)

Arrêt de la copie 4 Pour arrêter la copie, appuyez sur Arrêt/Sortie. Paramètres de copie 4 Vous pouvez modifier les paramètres de copie suivants. Appuyez sur a ou sur b pour faire défiler les paramètres de copie. Lorsque le paramètre souhaité est mis en surbrillance, appuyez sur OK.(Guide de l'utilisateur)Pour plus de détails sur la façon de modifier les paramètres de copie suivants, voir page 25. Type papier Format papier(Guide de l'utilisateur avancé)Pour plus de détails sur la façon de modifier les paramètres de copie suivants, voir le chapitre 3 : Qualité Agrand./Réduc. Densité Mode éco encre Empil./Trier (DCP-J715W uniquement) Mise en page Copie livre Cop. filigrane Régl.nouv.défaut Réinit usine Copies de documents 4

COPIE COPIE Qualité Normale

Si vous faites une copie sur du papier spécial,

réglez l'appareil sur le type de papier que

vous utilisez pour obtenir la meilleure qualité

a Chargez votre document.

b Saisissez le nombre de copies souhaité.

c Appuyez sur a ou sur b pour

sélectionner Type papier.

d Appuyez sur d ou sur c pour

sélectionner Papier Normal,

Pap.jet d’encre, Brother BP71,

Brother BP61, Autre - Glacé ou

e Si vous ne souhaitez modifier aucun

réglage supplémentaire, appuyez sur

Marche Mono ou sur Marche Couleur.

Si vous copiez sur du papier d'un format

différent du format A4, vous devrez changer

le paramètre de format du papier.

Vous pouvez faire des copies uniquement sur

du papier au format A4, Legal, Letter, A5 ou

a Chargez votre document.

b Saisissez le nombre de copies souhaité.

c Appuyez sur a ou sur b pour

sélectionner Format papier.

d Appuyez sur d ou sur c pour

sélectionner A4, A5, 10x15cm, Letter

e Si vous ne souhaitez modifier aucun

réglage supplémentaire, appuyez sur

Marche Mono ou sur Marche Couleur.26

Le lecteur Flash USB n'est pas disponible pour le modèle DCP-J515W.

Même si votre appareil n’est pas raccordé à votre ordinateur, vous pouvez imprimer des photographies directement à partir d’un appareil photo numérique ou d'un lecteur Flash USB. (Voir Impression d'images àlapage29.)Vous pouvez numériser des documents directement sur une carte mémoire ou un lecteur Flash USB. (Voir Comment numériser vers une carte mémoire ou un lecteur Flash USB à la page 30.) Vous pouvez accéder à une carte mémoire ou à un lecteur Flash USB inséré à l'avant de l'appareil depuis votre ordinateur.(Voir PhotoCapture Center™ pour Windows ®

ou Configuration à distance et PhotoCapture Center™ pour Macintosh dans le Guide utilisateur - Logiciel.) Utilisation d'une carte

mémoire ou d'un lecteur

Flash USB 5 Votre appareil Brother possède des lecteurs de supports (fentes) destinés aux différents types de supports d'appareil photo numérique populaires suivants : Memory Stick™, Memory Stick PRO™, Memory Stick Duo™, Memory Stick PRO Duo™, SD, SDHC et les lecteurs Flash USB.La fonction PhotoCapture Center™ permet d'imprimer des photos numériques à partir d'un appareil photo numérique à haute résolution pour une impression de qualité photographique. Impression de photos à partir

d'une carte mémoire ou d'un

5Impression de photos à partir d'une carte mémoire ou d'un lecteur Flash USB 27

Insérez fermement une carte mémoire ou un lecteur Flash USB dans la fente correcte.

IMPORTANT N'insérez PAS de Memory Stick Duo™ dans la fente SD inférieure : ceci pourrait endommager

1 Lecteur Flash USB (DCP-J715W uniquement)

IMPORTANT L'interface directe USB prend uniquement en charge un

lecteur Flash USB, un appareil photo compatible

PictBridge ou un appareil photo numérique qui utilise la

norme de stockage de masse USB. Aucun autre dispositif

USB n'est pris en charge.

2 Fente pour carte mémoire Fente Cartes mémoire compatiblesFente supérieure

Memory Stick™Memory Stick PRO™

mini SD (adaptateur requis)micro SD (adaptateur requis) 1

Indications de la touche PHOTO CAPTURE :

 Le voyant PHOTO CAPTURE est allumé, la carte mémoire ou le lecteur Flash USB est

inséré(e) correctement.

 Le voyant PHOTO CAPTURE est éteint, la carte mémoire ou le lecteur Flash USB n'est pas

inséré(e) correctement.

 Le voyant PHOTO CAPTURE clignote, la carte mémoire ou le lecteur Flash USB est en cours

d'utilisation (lecture ou écriture).

IMPORTANT Veillez à NE PAS débrancher le cordon d'alimentation ni retirer la carte mémoire ou le lecteur

Flash USB du lecteur de support (fente) ou de l'interface directe USB pendant que l'appareil

est en cours de lecture ou d'écriture sur la carte mémoire ou le lecteur Flash USB (quand la

touche PHOTO CAPTURE clignote). Vous risquez de perdre vos données ou

d'endommager la carte.

L'appareil ne peut lire qu'un seul périphérique à la fois.Impression de photos à partir d'une carte mémoire ou d'un lecteur Flash USB 29

Affichage des photos 5 Vous pouvez prévisualiser vos photos sur l'écran LCD avant de les imprimer. Si vos photos sont des fichiers de taille importante, l'affichage de l'image sur l'écran peut prendre un certain temps. a Vérifiez que vous avez bien inséré la carte mémoire ou le lecteur Flash USB dans la fente correcte.Appuyez sur (PHOTO CAPTURE ).

b Appuyez sur a ou sur b pour sélectionner Visu Photo(s).Appuyez sur OK. c Appuyez sur d ou sur c pour sélectionner votre photo. d Appuyez sur + ou - à plusieurs reprises pour saisir le nombre de copies souhaité. e Répétez les étapes c et d jusqu'à la sélection de toutes les photos.

Appuyez sur Effacer pour revenir au niveau précédent.

f Après avoir sélectionné toutes les photos, effectuez l'une des actions suivantes :  Appuyez sur OK et modifiez les paramètres d'impression. (Voir Paramètres d'impression de PhotoCapture Center™ àlapage29.)  Si vous ne souhaitez modifier aucun autre paramètre, appuyez sur Marche Couleur pour imprimer. Paramètres

PhotoCapture Center™

5 Vous pouvez modifier provisoirement les paramètres d’impression pour l’impression suivante. Les réglages par défaut de l'appareil sont rétablis après 3 minutes.

Vous pouvez sauvegarder les paramètres d’impression utilisés le plus souvent en les réglant par défaut. (Voir Enregistrement de vos modifications en tant que nouveau réglage par défaut dans le chapitre 4 du Guide de l’utilisateur avancé.)

1 Nombre d'impressions(Pour les fonctions Visu Photo(s), Recherche date, Diaporama)Vous pouvez voir le nombre total de photos qui seront imprimées.(Pour les fonctions Impr.total.phot., Imprim.Photos, Effets Photo, Centrage)Vous pouvez voir le nombre de copies de chaque photo qui sera imprimée.(Pour l'impression DPOF) Ceci n'apparaît pas. 0001 Imp. App. MarcheQualité impr. PhotoType papier Autre - Glacé10x15cmFormat papierParam. impress.Param. impress. 1Chapitre 5 30

vers une carte mémoire

Vous pouvez numériser des documents en

monochrome et en couleur sur une carte

mémoire ou un lecteur Flash USB. Les

documents monochromes seront enregistrés

au format de fichier PDF (*.PDF) ou

TIFF (*.TIF). Les documents en couleur

peuvent être enregistrés au format de fichier

PDF (*.PDF) ou JPEG (*.JPG). Le réglage

par défaut est Couleur 150 et le format de

fichier par défaut est PDF. L'appareil crée

automatiquement des noms de fichier en

fonction de la date actuelle. (Pour plus de

détails, voir le Guide d’installation rapide.)

Par exemple, la cinquième image numérisée

juillet 2010 sera nommée

01071005.PDF. Vous pouvez changer la

couleur et la qualité.

a Vérifiez que vous avez bien inséré la

carte mémoire ou le lecteur Flash USB

dans la fente correcte.

IMPORTANT NE retirez PAS la carte mémoire ou le

lecteur Flash USB lorsque

PHOTO CAPTURE clignote, au risque de

détériorer la carte, le lecteur Flash USB ou

les données enregistrées dessus.

b Chargez votre document.

c Lorsque vous souhaitez numériser vers

une carte mémoire ou un lecteur Flash

USB, appuyez sur (SCAN).

d Appuyez sur a ou sur b pour

sélectionner Scan > Media.

e Effectuez l'une des actions suivantes :

 Pour modifier la qualité, appuyez sur

a ou sur b pour sélectionner

Qualité. Passez à l'étape f.

 Appuyez sur Marche Mono ou sur

Marche Couleur pour lancer la

numérisation sans modifier de

paramètres supplémentaires.

f Appuyez sur d ou sur c pour

Couleur 150, Couleur 300,

Couleur 600, N/B 200x100 ou

g Effectuez l'une des actions suivantes :

 Pour changer le type de fichier,

 Appuyez sur Marche Mono ou sur

Marche Couleur pour lancer la

numérisation sans modifier de

paramètres supplémentaires.

Qualité Format de fichier sélectionnableCouleur 150 JPEG / PDFCouleur 300 JPEG / PDFCouleur 600 JPEG / PDFN/B 200x100 TIFF / PDFN/B 200 TIFF / PDF NUMERISER NUMERISER Sélect. & app.

Scan > OCR OK OK Numériser un doc.directmt vers unecarte médiaou une mém.flash.Impression de photos à partir d'une carte mémoire ou d'un lecteur Flash USB

h Appuyez sur a ou sur b pour

sélectionner Type fichier. Appuyez

sur d ou sur c pour sélectionner JPEG,

• Si vous avez sélectionné une résolution

Couleur lors de l'étape f, vous ne

pouvez pas sélectionner TIFF.

• Si vous avez sélectionné une résolution

N/B lors de l'étape f, vous ne pouvez

pas sélectionner JPEG.

i Effectuez l'une des actions suivantes :

 Pour modifier le nom du fichier,

 Appuyez sur Marche Mono ou sur

Marche Couleur pour lancer la

numérisation sans modifier de

paramètres supplémentaires.

j Le nom du fichier est déterminé

automatiquement ; toutefois, vous

pouvez choisir un nom à l'aide des

touches a, b, d ou c.

Appuyez sur a ou sur b pour

sélectionner Nom de fichier.

Saisissez le nouveau nom. (Voir Saisie

de texte àlapage71.)

Vous ne pouvez modifier que les

6 premiers caractères.

Appuyez sur a, b, d ou c pour

sélectionner , puis appuyez sur

k Appuyez sur Marche Mono ou sur

Vous pouvez placer plusieurs documents

sur la vitre du scanner et les numériser

vers des fichiers séparés. (Voir

Recadrage automatique dans le

chapitre 4 du Guide de l’utilisateur

L'appareil peut recevoir des données

envoyées par votre ordinateur et les

imprimer. Pour imprimer depuis un

ordinateur, installez le pilote d'imprimante.

(Voir Impression pour Windows

Impression et télécopie pour Macintosh du

Guide utilisateur - Logiciel pour le détail des

paramètres d'impression.)

a Installez le pilote d'imprimante Brother

qui se trouve sur le CD-ROM

d'installation. (Voir le Guide

d’installation rapide.)

b Depuis votre application, sélectionnez la

Sélectionnez le nom de votre appareil

dans la boîte de dialogue Imprimer et

d Sélectionnez les paramètres souhaités

dans la boîte de dialogue Propriétés.

 Type de Média/Qualité

 Paramètres de couleur

 Utiliser filigrane

 Date & heure d’impression

f Cliquez sur OK pour démarrer

Comment imprimer depuis un

7 Il existe plusieurs façons de numériser des documents. Vous pouvez utiliser la touche SCAN de l'appareil ou les pilotes de scanner de votre ordinateur. a Pour utiliser l'appareil comme scanner, installez un pilote de scanner. Si l'appareil fait partie d'un réseau, configurez-le avec une adresse TCP/IP. Installez les pilotes de scanner qui se trouve sur le CD-ROM d'installation. (Voir Guide d’installation rapide et Numérisation dans le Guide utilisateur - Logiciel.) Configurez l'appareil avec une adresse TCP/IP si la numérisation de réseau ne fonctionne pas. (Voir Configuration de la numérisation en réseau dans le Guide utilisateur - Logiciel.) b Chargez votre document. (Voir Chargement de documents àlapage22.) Utilisez le chargeur pour numériser des documents à plusieurs pages. Il permet d'alimenter chaque feuille automatiquement. (DCP-J715W uniquement) Utilisez la vitre du scanner pour numériser la page d'un livre ou une feuille à la fois. c Effectuez l'une des actions suivantes :  Pour numériser à l'aide de la touche SCAN, allez à Numérisation à l'aide de la touche Scan. Pour numériser à l'aide d'un pilote de scanner depuis votre ordinateur, allez à Numérisation à l'aide d'un pilote de scanner. Numérisation à l'aide

7 Pour plus d'informations, voir la section Utilisation de la touche Scan dans le Guide utilisateur - Logiciel. a Appuyez sur la touche SCAN.

b Sélectionnez le mode Scan que vous souhaitez utiliser. Scan > Fichier Scan > Media Scan > E-mail Scan > OCR 1  Scan > Image 1 DCP-J715W uniquement(Utilisateurs de Macintosh) Presto! PageManager doit être téléchargé et installé avant son utilisation. Voir Accès au Soutien Brother (Macintosh) à la page 4 pour de plus amples instructions. c (Pour les utilisateurs d'un réseau) Sélectionnez l'ordinateur auquel vous voulez envoyer les données. d Appuyez sur Marche pour démarrer la numérisation. Numérisation à l'aide

d'un pilote de scanner 7 Pour de plus amples informations, voir la section Numérisation d’un document à l’aide d’un pilote TWAIN ou Numérisation d’un document à l’aide du pilote WIA dans le Guide utilisateur - Logiciel. a Démarrez une application de numérisation et cliquez sur le bouton Numériser .

b Réglez les paramètres tels que Résolution, Luminosité et Type de numérisation dans la boîte de dialogue Paramétrage du Scanner.

c Cliquez sur Démarrer ou sur Numériser

pour démarrer la numérisation. Comment numériser vers un

A L'appareil est équipé d'un compteur de points d'encre. Le compteur de points d'encre contrôle automatiquement le niveau d'encre dans chacune des 4 cartouches. Lorsque l'appareil détecte qu'une cartouche d'encre est vide, un message s'affiche sur l'écran LCD. Un message affiché sur l'écran LCD vous indique quelle cartouche d'encre est presque vide ou doit être remplacée. Prenez soin de suivre les invites affichées sur l'écran LCD pour remplacer les cartouches d'encre dans le bon ordre.Bien que le message vous demande de remplacer une cartouche d'encre, celle-ci contient toujours une petite quantité d'encre. Il est nécessaire de laisser un peu d'encre dans la cartouche d'encre pour empêcher que l'air ne dessèche et n'endommage l'ensemble de la tête d'impression.

IMPORTANT Les appareils multifonction Brother sont conçus pour fonctionner avec une encre dont les spécifications sont particulières. En outre, ils offrent un niveau optimal de performance et de fiabilité lorsqu'ils sont utilisés avec des cartouches d'encre d'origine Brother. Brother ne peut pas garantir ces performances et cette fiabilité optimales si de l'encre ou des cartouches d'encre de spécifications différentes sont utilisées. Par conséquent, Brother déconseille l'utilisation de cartouches autres que les cartouches d'origine Brother, ainsi que le remplissage de cartouches vides avec de l'encre provenant d'autres sources. Si la tête d'impression ou d'autres pièces de l'appareil sont endommagées suite à l'utilisation de produits incompatibles, les réparations requises peuvent ne pas être couvertes par la garantie.

a Ouvrez le couvercle de la cartouche d'encre.Si une ou plusieurs cartouches d'encre sont presque vides, l'écran LCD affiche Impr. mono uniq. ou Impress. imposs. b Appuyez sur le levier de déverrouillage, comme indiqué, pour libérer la cartouche indiquée sur l'écran LCD. Retirez la cartouche de l'appareil.

c Ouvrez l'emballage de la cartouche d'encre neuve qui correspond à la couleur indiquée sur l'écran LCD, puis sortez la cartouche. Entretien courant AEntretien courant 35

d Tournez le bouton vert sur le capuchon de protection jaune dans le sens des aiguilles d'une montre jusqu'au déclic pour libérer le joint hermétique, puis retirez le capuchon (1).

e Chaque couleur correspond à un emplacement déterminé. Insérez la cartouche d'encre dans le sens de la flèche indiquée sur l'étiquette.

f Sans forcer, poussez la cartouche d'encre jusqu'au déclic, puis fermez le couvercle de la cartouche d'encre.

g L'appareil réinitialise automatiquement le compteur de points d'encre.

• Si vous avez remplacé une cartouche d'encre, par exemple la noire, l'écran LCD peut vous inviter à vérifier que la cartouche était neuve (par exemple, Avez-vs changé Noir). Pour chaque cartouche neuve installée, appuyez sur + (Oui) pour réinitialiser automatiquement le compteur de points d'encre pour cette couleur. Si la cartouche d'encre que vous avez installée n'est pas neuve, appuyez sur - (Non). • Si l'écran LCD affiche Pas de cartouche

ou Détection impos. après l'installation des cartouches d'encre, vérifiez que les cartouches d'encre sont correctement installées.

ATTENTION En cas de projection d'encre dans les yeux, lavez immédiatement avec de l'eau et, en cas de doute, consultez un médecin.

• Veillez à NE PAS enlever les cartouches d'encre si vous n'avez pas besoin de les remplacer. Si vous le faites, ceci peut réduire la quantité d'encre et l'appareil ne connaîtra pas la quantité d'encre restante dans la cartouche.• Veillez à NE PAS toucher les logements d'insertion des cartouches. Sinon, l'encre risque de tacher votre peau.• Si de l'encre tache votre peau ou vos vêtements, enlevez-la immédiatement en lavant au savon ou au détergent.• Si vous mélangez les couleurs en installant une cartouche d'encre dans le mauvais emplacement, nettoyez plusieurs fois la tête d'impression après avoir corrigé l'installation de la cartouche.• Une fois que vous avez ouvert une cartouche d'encre, installez-la dans l'appareil et utilisez-la dans les six mois. Utilisez une cartouche d'encre non ouverte avant la date d'expiration qui figure sur l'emballage de la cartouche.• Veillez à NE PAS démonter ni modifier la cartouche d'encre, car cela pourrait provoquer une fuite d'encre.

A Nettoyage de la vitre du

a Soulevez le capot document (1). Nettoyez la vitre du scanner (2) et le plastique blanc (3) à l'aide d'un chiffon doux non pelucheux imbibé d'un nettoyant pour vitre non inflammable.

b (DCP-J715W uniquement) Dans le chargeur, nettoyez la barre blanche (1) et la bande de verre (2) à l'aide d'un chiffon doux non pelucheux imbibé d'un nettoyant pour vitre non inflammable.

Remarque Après avoir nettoyé la bande de verre avec un nettoyant pour vitre non inflammable, passez l'extrémité de votre doigt sur la bande de verre pour voir si vous sentez quelque chose dessus. Si vous sentez des saletés ou des particules, nettoyez la bande de verre à nouveau en vous concentrant sur cette zone. Il se peut que vous deviez répéter la procédure de nettoyage trois ou quatre fois. Pour tester, faites une copie après chaque tentative de nettoyage.

Nettoyage des rouleaux

d'entraînement du papier A

a Retirez complètement le bac à papier de l'appareil. b Débranchez l'appareil de la prise de courant et ouvrez le couvercle d'élimination du bourrage (1) à l'arrière de l'appareil.

c Nettoyez les rouleaux d'entraînement du papier (1) avec un coton-tige imbibé d'alcool isopropylique.

d Fermez le couvercle d'élimination du bourrage . Vérifiez que le couvercle est fermé correctement. e Rebranchez le cordon d'alimentation.

f Remettez en place le bac à papier dans l'appareil en le poussant lentement jusqu'au fond .

Nettoyage de la tête d'impression

A Pour maintenir une bonne qualité d'impression,

l'appareil nettoie automatiquement la tête

d'impression selon les besoins. Vous pouvez

démarrer la procédure de nettoyage

manuellement si un problème de qualité

d'impression survient.

Nettoyez la tête d'impression et les cartouches

d'encre si une ligne horizontale apparaît ou si

une portion ne s'imprime pas sur le texte ou les

graphiques de vos pages imprimées. Vous

pouvez nettoyer soit seulement le noir, soit trois

couleurs à la fois (cyan/magenta/jaune), soit

toutes les quatre couleurs à la fois.

Le nettoyage de la tête d'impression entraîne une

consommation d'encre. Un nettoyage trop fréquent

entraîne une consommation d'encre inutile.

IMPORTANT Veillez à NE PAS toucher la tête

d'impression. Le fait de toucher la tête

d'impression risque de la détériorer de façon

permanente et d'invalider sa garantie.

b Appuyez sur a ou sur b pour

sélectionner Gestion Encre.

Appuyez sur a ou sur b pour

sélectionner Nettoyage.

d Appuyez sur a ou sur b pour

sélectionner Noir, Couleur ou Tout.

L'appareil nettoie la tête d'impression.

Après le nettoyage, l'appareil repasse

automatiquement en mode de veille.

Si, après au moins cinq nettoyages de la tête

d'impression, vous ne constatez aucune

amélioration, essayez d'installer une

nouvelle cartouche d'encre Innobella™

d'origine Brother pour chaque couleur qui

pose problème. Essayez de nettoyer la tête

impression de nouveau jusqu'à cinq fois de

plus. Si l'impression ne s'est pas améliorée,

appelez votre revendeur Brother.

Vérification de la qualité

d'impression A Si les couleurs et le texte sont décolorés ou

striés sur les épreuves imprimées, il se peut

que certaines buses soient colmatées. Vous

pouvez le vérifier en imprimant la page de

contrôle de la qualité d'impression et en

contrôlant le motif de vérification de la buse.

b Appuyez sur a ou sur b pour

sélectionner Gestion Encre.

c Appuyez sur a ou sur b pour

sélectionner Test imp.

d Appuyez sur a ou sur b pour

sélectionner Qual.impression.

e Appuyez sur Marche Couleur.

L'appareil commence à imprimer la page

de contrôle de la qualité d'impression.

f Vérifiez la qualité des quatre blocs de

couleur sur la page.

g Effectuez l'une des actions suivantes :

Si toutes les lignes sont nettes et visibles,

Si vous remarquez qu'il manque des

petites lignes, comme illustré ci-dessous,

h Une invite sur l'écran LCD vous

demande si la qualité d'impression est

correcte pour le noir et les trois couleurs.

Appuyez sur + (Oui) ou sur - (Non).

i Un message affiché sur l'écran LCD

vous demande si vous voulez

commencer le nettoyage.

Appuyez sur + (Oui).

L'appareil commence le nettoyage de la

OK Mauvaise qualitéEntretien courant 39

j Une fois le nettoyage terminé, appuyez

L'appareil recommence à imprimer la

page de contrôle de la qualité

d'impression. Retournez à l'étape f.

k Appuyez sur Arrêt/Sortie.

Si vous répétez cette procédure au

moins cinq fois sans constater

d'amélioration de la qualité

d'impression, remplacez la cartouche

d'encre de couleur dont la buse est

Après remplacement de la cartouche

d'encre, vérifiez la qualité d'impression.

Si le problème persiste, recommencez

au moins cinq fois les procédures de

nettoyage et d'essai d'impression avec

la cartouche d'encre neuve. S'il manque

toujours de l'encre, contactez votre

IMPORTANT Veillez à NE PAS toucher la tête

d'impression. Le fait de toucher la tête

d'impression risque de la détériorer de

façon permanente et d'invalider sa

Vérification de l'alignement

de l'impression A Il se peut que vous ayez à ajuster l'alignement

de l'impression, notamment après avoir

transporté l'appareil, si le texte imprimé

devient flou ou si les images sont décolorées.

b Appuyez sur a ou sur b pour

sélectionner Gestion Encre.

c Appuyez sur a ou sur b pour

sélectionner Test imp.

d Appuyez sur a ou sur b pour

sélectionner Cadrage.

e Appuyez sur Marche Mono ou sur

L'appareil commence à imprimer la

page de contrôle de l'alignement.

Vérifiez les essais d'impression de 600 ppp

et de 1 200 ppp pour voir si le numéro 5

correspond le mieux au numéro 0

 Si les échantillons numéro 5 des

essais d'impression à 600 ppp et à

1 200 ppp correspondent le mieux,

appuyez sur + (Oui) pour terminer le

contrôle de l'alignement, puis passez

 Si un autre numéro d'essai

d'impression correspond mieux pour

600 ppp ou pour 1 200 ppp, appuyez

sur - (Non) pour le sélectionner.

g Pour 600 ppp, appuyez sur d ou sur c

pour sélectionner le numéro d'essai

d'impression qui correspond le mieux à

l'échantillon numéro 0 (1-8).

h Pour 1 200 ppp, appuyez sur d ou sur c

pour sélectionner le numéro d'essai

d'impression qui correspond le mieux à

l'échantillon numéro 0 (1-8).

i Appuyez sur Arrêt/Sortie.

B Messages d'erreur et d'entretien B Comme pour tout équipement de bureau sophistiqué, des erreurs peuvent survenir et les

consommables peuvent avoir besoin d'être remplacés. Si tel est le cas, votre appareil identifie

l'erreur et affiche un message d'erreur. La liste ci-dessous explique les messages d'erreur et

d'entretien les plus fréquents.

Vous pouvez corriger la plupart des situations d'erreur et d'entretien courant par vous-même. Si

vous avez besoin d'une aide supplémentaire, le Brother Solutions Center vous propose de

consulter les questions fréquemment posées (FAQ) et les conseils de dépistage des pannes les

Visitez notre site à l'adresse http://solutions.brother.com/

Dépistage des pannes B Message d'erreur Cause Action

Abs.encre quasi-plein

Le boîtier d'absorption d'encre

ou le boîtier de rinçage est

Appelez le service clientèle de Brother ou

votre revendeur Brother.

Absorbeur encre plein

Maintenance interne requise.

Ce problème peut être causé par

l'utilisation de cartouches d'encre

autres que les cartouches

d'origine Brother ou par le

remplissage de cartouches vides

avec de l'encre provenant d'une

autre source. Si la tête

d'impression ou d'autres pièces

de cet appareil venaient à

s'endommager suite à l'utilisation

d'autres marques d'encre ou de

cartouches d'encre, toute

réparation requise en découlant

peut ne pas être prise en charge

Appelez le service clientèle de Brother ou

votre revendeur Brother.

Basse temp. La tête d'impression est trop

Laissez l'appareil monter en température.

Bourrage papier Le papier est coincé dans

Retirez le papier coincé en suivant les

étapes de la section Bourrage dans

l'imprimante ou bourrage de papier

Vérifiez que le guide de longueur papier

correspond au format du papier utilisé.

Capot ouvert Le capot du scanner n'est pas

Soulevez le capot du scanner et refermez-

Le couvercle de la cartouche

d'encre n'est pas complètement

Refermez bien le couvercle de la

cartouche d'encre jusqu'à entendre un

déclic.Dépistage des pannes

B Concentrateur inutil.

Un concentrateur ou un lecteur

Flash USB avec concentrateur a

été branché à l'interface directe

Les concentrateurs ou les lecteurs Flash

USB avec concentrateur ne sont pas pris

en charge. Débranchez ce périphérique de

l'interface directe USB.

Détection impos. Vous avez installé une nouvelle

cartouche d'encre trop

rapidement et l'appareil ne l'a

Enlevez la cartouche d'encre neuve et

réinstallez-la lentement.

Si vous utilisez une cartouche

d'encre d'origine autre que

Brother, il se peut que l'appareil

ne puisse pas la détecter.

Remplacez la cartouche par une cartouche

d'encre d'origine Brother. Si l'erreur

persiste, contactez votre revendeur

Une cartouche d'encre est mal

Sortez la nouvelle cartouche d'encre et

installez-la de nouveau lentement jusqu'à

entendre le déclic. (Voir Remplacement

des cartouches d'encre àlapage34.)

Données mém. Il reste des données

d'impression dans la mémoire de

Appuyez sur Arrêt/Sortie. La tâche sera

annulée et effacée de la mémoire de

l'appareil. Essayez d'imprimer de

Erreur média La carte mémoire est altérée,

incorrectement formatée ou

présente un problème.

Réinsérez fermement la carte dans sa

fente pour vous assurer qu'elle est bien

dans la bonne position. Si l'erreur persiste,

vérifiez le lecteur de support (fente) de

l'appareil en insérant une autre carte

mémoire dont le bon fonctionnement est

Haute temp. La tête d'impression est trop

Laissez refroidir l'appareil.

Image trop longue Les proportions de votre photo

sont trop irrégulières pour que

vous puissiez ajouter des effets.

Choisissez une image aux proportions plus

Image trop petite Votre photo est trop petite pour

Choisissez une image de plus grand

Message d'erreur Cause Action42

Une ou plusieurs cartouches

d'encre de couleur sont

Vous pouvez utiliser l'appareil en

mode noir et blanc environ

quatre semaines en fonction du

nombre de pages que vous

Quand ce message apparaît sur

l'écran LCD, chaque opération

fonctionne de la façon suivante :

Échelledegris dans l'onglet

d'imprimante, vous pouvez

utiliser l'appareil comme une

imprimante monochrome.

Si le type de papier est réglé

sur Papier Normal ou sur

Pap.jet d’encre, vous

pouvez faire des copies en

Si le type de papier est réglé sur

Brother BP61, l'appareil arrête

toutes les opérations

d'impression. Si vous

débranchez l'appareil ou retirez

la cartouche d'encre, vous ne

pourrez plus utiliser l'appareil

tant que vous n'aurez pas inséré

une cartouche d'encre neuve.

Remplacez les cartouches d'encre. (Voir

Remplacement des cartouches d'encre

Une ou plusieurs des cartouches

d'encre sont pratiquement vides.

L'appareil arrête toutes les

opérations d'impression.

Remplacez les cartouches d'encre. (Voir

Remplacement des cartouches d'encre

Mémoire saturée La mémoire de l'appareil est

Opération de copie en cours :

Appuyez sur Arrêt/Sortie et attendez la fin

des autres opérations en cours puis

La carte mémoire ou le lecteur

Flash USB que vous utilisez ne

possède pas l'espace suffisant

pour numériser les documents.

Supprimez les fichiers non utilisés qui se

trouvent sur votre carte mémoire ou votre

lecteur Flash USB pour libérer de l'espace,

Message d'erreur Cause ActionDépistage des pannes

B Nettoy. Imposs. XX Initial. Imposs. XX Impress.imposs. XX Numér. Imposs. XX L'appareil présente un problème

Un corps étranger, tel qu'un

trombone ou du papier déchiré,

s'est logé dans l'appareil.

Ouvrez le capot du scanner et enlevez tout

élément étranger et tout morceau de

papier de l'intérieur de l'appareil. Si le

message d'erreur persiste, débranchez

l’appareil de la source d'alimentation

pendant plusieurs minutes puis

Niveau encre bas Une ou plusieurs des cartouches

d'encre sont pratiquement vides.

Commandez une cartouche d'encre

Déconnectez périph. du

connecteur avant, puis

redémarrez l’appareil.

Un périphérique défectueux a

été branché à l'interface directe

Débranchez ce périphérique de l'interface

directe USB, puis appuyez sur On/Off pour

éteindre l'appareil et remettez-le en

Un périphérique USB ou un

lecteur Flash USB qui n'est pas

pris en charge a été branché à

l'interface directe USB.

(Pour de plus amples

informations, visitez notre site à

http://solutions.brother.com/

Débranchez ce périphérique de l'interface

Pas de fichier La carte mémoire ou le lecteur

Flash USB inséré(e) dans la

fente ne contient pas de fichier

Insérez à nouveau la carte mémoire ou le

lecteur Flash USB correct(e) dans la fente.

Pas de cartouche Une cartouche d'encre est mal

Sortez la cartouche d'encre et réinsérez-la

correctement. (Voir Remplacement des

cartouches d'encre à la page 34.)

Support saturé. La carte mémoire ou le lecteur

Flash USB que vous utilisez

contient déjà 999 fichiers.

Votre appareil ne peut enregistrer vers

votre carte mémoire ou lecteur Flash USB

que si il/elle contient moins de 999 fichiers.

Essayez de supprimer des fichiers

inutilisés pour libérer de l'espace et

Le document n'a pas été inséré

ou alimenté correctement, ou le

document numérisé à partir du

chargeur était trop long.

(Voir Utilisation du chargeur (DCP-J715W

uniquement) àlapage22.)

(Voir Bourrage de documents

(DCP-J715W uniquement) àlapage45.)

Message d'erreur Cause Action44

Vérifier papier Le bac à papier photo est en

position d'impression de photo.

Assurez-vous que le bac à papier photo

est en position d'impression normale.

(Voir l'étape d et la remarque importante

dans la section Chargement de papier

L'appareil est à court de papier

ou le papier n'est pas chargé

correctement dans le bac à

Effectuez l'une des actions suivantes :

 Placez du papier dans le bac à papier,

puis appuyez sur Marche Mono ou sur

 Retirez le papier et rechargez-le, puis

appuyez sur Marche Mono ou sur

Marche Couleur. (Voir Chargement

du papier et d'autres supports

d'impression àlapage9.)

Le papier est coincé dans

Retirez le papier coincé en suivant les

étapes de la section Bourrage dans

l'imprimante ou bourrage de papier

Le couvercle d'élimination du

bourrage n'est pas refermé

Vérifiez que le couvercle d’élimination du

bourrage est bien fermé des deux côtés.

(Voir Bourrage dans l'imprimante ou

bourrage de papier àlapage46.)

Verif. taille Le format du papier ne convient

Vérifiez que le paramètre Format papier

correspond bien au format du papier dans

le bac. Chargez le format correct de

papier, puis appuyez sur Marche Mono ou

sur Marche Couleur. (Voir Format du

Message d'erreur Cause ActionDépistage des pannes 45

B Animations relatives aux

erreurs B Les animations relatives aux erreurs

montrent des instructions à suivre étape par

étape lorsque du papier se coince. Vous

pouvez lire ces étapes à votre propre rythme

en appuyant sur c pour consulter l'étape

suivante et sur d pour revenir en arrière.

Bourrage de documents

(DCP-J715W uniquement) B Les documents peuvent se coincer dans le

chargeur s'ils ne sont pas insérés ou

alimentés correctement, ou s'ils sont trop

longs. Suivez les étapes ci-dessous pour

dégager un bourrage de documents.

Le document est coincé dans le haut

a Retirez du chargeur tout papier qui n'est

b Ouvrez le capot du chargeur.

c Retirez le document coincé en le tirant

vers le haut et vers la gauche.

d Refermez le capot du chargeur.

e Appuyez sur Arrêt/Sortie.

IMPORTANT Pour éviter tout bourrage de document à

l'avenir, fermez le capot du chargeur

correctement en appuyant doucement

dessus sur sa partie du milieu.

Le document est coincé à l'intérieur

a Retirez du chargeur tout papier qui n'est

b Soulevez le capot document.

c Retirez le document coincé en le tirant

d Refermez le capot document.

e Appuyez sur Arrêt/Sortie.46

Bourrage dans l'imprimante

ou bourrage de papier B Retirez le papier coincé en fonction de la

position du bourrage dans l'appareil.

Débranchez l'appareil de la prise de

b Ouvrez le couvercle d'élimination du

bourrage (1) à l'arrière de l'appareil.

Retirez le papier coincé de l'appareil.

c Fermez le couvercle d'élimination du

Vérifiez que le couvercle est fermé

d Si le volet du support papier est ouvert,

fermez-le puis refermez le support

papier. Retirez complètement le bac à

papier de l'appareil.

e Enlevez le papier coincé (1) en tirant.

1Dépistage des pannes 47

f Des deux mains, agrippez les languettes en plastique des deux côtés de l'appareil et soulevez le capot du scanner (1) jusqu'à ce qu'il soit bloqué en position ouverte .

Déplacez la tête d'impression (si nécessaire) pour enlever tout papier restant dans cette zone. Veillez à ce qu'il ne reste aucun morceau de papier coincé dans les coins de l'appareil. Vérifiez les deux extrémités du chariot d'impression.

Si la tête d'impression se trouve dans le coin droit comme illustré, vous ne pouvez pas la déplacer. Rebranchez le cordon d'alimentation, puis appuyez sur Arrêt/Sortie

jusqu'à ce que la tête d'impression se déplace jusqu'au milieu. Débranchez l'appareil de la source d'alimentation, puis retirez le papier.

IMPORTANT Si de l'encre tache votre peau ou vos vêtements, enlevez-la immédiatement en lavant au savon ou au détergent.

g Soulevez le capot du scanner pour débloquer le verrou ( ). Sans forcer, poussez le support de capot du scanner vers le bas ( ) et refermez le capot du scanner ( ) des deux mains.

h Enfoncez le bac à papier fermement dans l'appareil. i Tout en retenant le bac à papier, tirez le support papier ( ) jusqu'à entendre un déclic, puis dépliez le volet du support papier ( ).

Veillez à bien tirer le support papier jusqu'à entendre le déclic.

IMPORTANT N'utilisez PAS le volet du support papier pour le format de papier Legal.

j Rebranchez le cordon d'alimentation.

Dépistage des pannes

B Si vous pensez qu'il y a un problème avec votre appareil, utilisez le tableau ci-dessous et suivez

les conseils de dépistage des pannes.

Vous pouvez corriger la plupart des problèmes par vous-même. Si vous avez besoin d'une aide

supplémentaire, le Brother Solutions Center vous propose de consulter les questions

fréquemment posées (FAQ) et les conseils de dépistage des pannes les plus récents.

Visitez notre site http://solutions.brother.com/

En cas de difficultés avec l'appareil B Impression Difficulté Suggestions Pas d'épreuve imprimée Vérifiez la connexion du câble d'interface sur l'appareil et sur votre ordinateur. (Voir le Guide d’installation rapide.)Vérifiez que l'appareil est bien branché et n'est pas éteint.Regardez si l'écran LCD affiche un message d'erreur. (Voir Messages d'erreur et d'entretien à la page 40.)

Une ou plusieurs cartouches d'encre sont vides. (Voir Remplacement des

cartouches d'encre à la page 34.)

Si l'écran LCD affiche Impress. imposs. et Remplacer encre,

voirRemplacement des cartouches d'encre à la page 34. Vérifiez que le pilote d'imprimante approprié a été installé et sélectionné. Vérifiez que l’appareil est en ligne. Cliquez sur démarrer puis sur

Imprimantes et télécopieurs. Sélectionnez Brother DCP-XXXX (XXXX étant le nom de votre modèle) et vérifiez que l'option Utiliser l’imprimante hors connexion n'est pas cochée. Lorsque vous sélectionnez les réglages Imprimer uniquement les pages impaires et

Imprimer uniquement les pages paires, un message d'erreur d'impression peut s'afficher sur votre ordinateur, l'appareil se mettant en pause pendant l'impression. Ce message d'erreur disparaît une fois l'impression relancée.Dépistage des pannes

B Mauvaise qualité d'impression Utilisez uniquement des consommables d'origine Brother car l'encre d'autres

fabricants peut entraîner des problèmes de qualité d'impression.

Vérifiez la qualité d'impression. (Voir Vérification de la qualité d'impression

Assurez-vous que le paramètre Type de Média dans le pilote d’imprimante ou le

paramètre Type papier dans le menu de l’appareil correspond au type de

(Voir Impression pour Windows

ou Impression et télécopie pour Macintosh dans

le Guide utilisateur - Logiciel et Type de papier à la page 17.)

Vérifiez que les cartouches d'encre sont récentes. Dans les situations suivantes,

il est possible que l'encre puisse colmater les buses :

 La date d'expiration inscrite sur l'emballage de la cartouche est passée.

(Les cartouches d'origine Brother restent utilisables jusqu'à deux ans si elles

sont conservées dans leur emballage d'origine.)

 La cartouche d'encre est installée dans l'appareil depuis plus de six mois.

 Il se peut que la cartouche d'encre ait été mal entreposée avant utilisation.

Essayez d'utiliser les types de papier recommandés. (Voir Papier et autres

supports d'impression acceptables à la page 18.)

La température ambiante recommandée pour votre appareil est comprise entre

Des traits blancs horizontaux

apparaissent dans le texte ou les

Nettoyez la tête d'impression. (Voir Nettoyage de la tête d'impression

Vérifiez que vous utilisez bien l'encre Innobella™ d'origine Brother.

Essayez d'utiliser les types de papier corrects. (Voir Papier et autres supports

d'impression acceptables à la page 18.)

Si vous voulez imprimer sur du papier Photo 10  15 cm ou Photo L 89  127 mm,

veillez à utiliser le bac à papier photo. (Voir Chargement de papier photo

L'appareil imprime des pages

Nettoyez la tête d'impression. (Voir Nettoyage de la tête d'impression

Les caractères et les lignes

Vérifiez l'alignement de l'impression. (Voir Vérification de l'alignement de

l'impression à la page 39.)

Le texte ou les photos s'impriment

Vérifiez que le papier est placé correctement dans le bac à papier et que les

guides-papier latéraux sont ajustés correctement. (Voir Chargement du papier et

d'autres supports d'impression à la page 9.)

Vérifiez que le couvercle d'élimination du bourrage est fermé correctement.

Des taches ont coulé en haut au

centre de la page imprimée.

Veillez à ne pas utiliser un papier trop épais ou gondolé. (Voir Papier et autres

supports d'impression acceptables à la page 18.)

Des taches ont coulé dans le coin

droit ou gauche de la page

Veillez à ce que le papier ne soit pas gondolé quand vous imprimez au verso de

la feuille avec les options Imprimer uniquement les pages impaires et

Imprimer uniquement les pages paires

Difficulté Suggestions50

L'impression semble sale ou l'encre

Assurez-vous que vous utilisez bien les types de papier recommandés. (Voir

Papier et autres supports d'impression acceptables à la page 18.) Ne manipulez

pas le papier tant que l'encre n'est pas sèche.

Si vous utilisez du papier photo, veillez à définir le type de papier correct. Si vous

imprimez une photo à partir de votre ordinateur, réglez le Type de Média dans

l'onglet Elémentaire du pilote d'imprimante.

Vérifiez que vous utilisez bien l'encre Innobella™ d'origine Brother.

Des taches apparaissent au verso

Veillez à ce que le cylindre de l'imprimante ne soit pas souillé d'encre. (Voir

Nettoyage du cylindre de l'imprimante dans l'appendix A du Guide de l’utilisateur

Veillez à utiliser le volet du support papier. (Voir Chargement du papier et d'autres

supports d'impression à la page 9.)

L'appareil imprime des lignes

Cochez l'option Ordre inversé dans l'onglet Elémentaire du pilote d'imprimante.

Les épreuves imprimées sont

Dans l'onglet Avancé du pilote d'imprimante, cliquez sur Paramètres de couleur

et enlevez la coche de l'option Impression bidirectionnelle.

Vérifiez que vous utilisez bien l'encre Innobella™ d'origine Brother.

Impossible d'imprimer selon la

Vérifiez que le paramètre Format papier est identique dans l'application et dans le

pilote d'imprimante.

La vitesse d'impression est trop

Essayez de modifier les paramètres du pilote d'imprimante. Une plus haute

résolution nécessite un temps plus important pour le traitement, l'envoi et

l'impression des données. Essayez les autres réglages de qualité de l'onglet

Avancé du pilote d'imprimante. Cliquez également sur Paramètres de couleur et

enlevez la coche de l'option Ajustement des couleurs.

Désactivez la fonction Sans bordure. L'impression sans bordure est plus lente que

l'impression normale. (Voir Impression pour Windows

ou Impression et télécopie

pour Macintosh dans le Guide utilisateur - Logiciel.)

Amélioration des couleurs ne

fonctionne pas correctement.

Si les données de l'image ne sont pas en pleine couleur dans votre application

(comme par exemple, 256 couleurs), la fonction Amélioration des couleurs ne

fonctionne pas. Utilisez des données couleur d'au moins 24 bits avec la fonction

Amélioration des couleurs.

Entraînement incorrect du papier

Lorsque vous imprimez sur du papier photo Brother, chargez une feuille

supplémentaire du même papier photo dans le bac à papier. Une feuille

supplémentaire a été inclue dans le paquet de papier à cet effet.

Nettoyez les rouleaux d'entraînement du papier. (Voir Nettoyage des rouleaux

d'entraînement du papier à la page 37.)

L'appareil entraîne plusieurs

Vérifiez que le papier est chargé correctement dans le bac à papier. (Voir

Chargement du papier et d'autres supports d'impression à la page 9.)

Vérifiez que pas plus de deux types de papier ne sont chargés à la fois dans le

Bourrage papier. Vérifiez que le guide de longueur papier est réglé sur le format correct du papier.

Ne déployez pas le bac à papier lorsque vous chargez du papier au format A5 ou

un format plus petit. (Voir Bourrage dans l'imprimante ou bourrage de papier

Les pages imprimées ne sont pas

Veillez à utiliser le volet du support papier. (Voir Chargement du papier et d'autres

supports d'impression à la page 9.)

Impossible d'imprimer à partir

Essayez de réduire la résolution d'impression. (Voir Impression pour Windows

ou Impression et télécopie pour Macintosh dans le Guide utilisateur - Logiciel.)

Difficulté SuggestionsDépistage des pannes

B Difficultés de copie

Difficulté Suggestions

Des lignes verticales noires ou des

stries verticales apparaissent sur

Les lignes verticales noires ou les stries verticales sont habituellement

provoquées par la présence de saleté ou de liquide correcteur sur le scanner.

Nettoyez la vitre du scanner et le plastique blanc qui se trouve au-dessus. (Voir

Nettoyage de la vitre du scanner à la page 36.)

Mauvais résultats de copie en

utilisant le chargeur. (DCP-J715W

Essayez d'utiliser la vitre du scanner. (Voir Utilisation de la vitre du scanner

Des lignes noires ou des stries

verticales apparaissent sur les

copies. (DCP-J715W uniquement)

Les lignes noires ou les stries verticales sur les copies sont habituellement

provoquées par la présence de saleté ou de liquide correcteur sur la bande de

verre. Nettoyez la bande de verre. (Voir Nettoyage de la vitre du scanner

Ajuster page ne fonctionne pas

Vérifiez que le document n'est pas incliné sur la vitre du scanner. Repositionnez

le document et réessayez.

Difficultés de numérisation

Difficulté Suggestions

Des erreurs TWAIN/WIA

surviennent quand vous

commencez la numérisation.

Veillez à bien choisir le pilote TWAIN/WIA Brother comme source principale.

Dans PaperPort™11SE avec OCR, cliquez sur Fichier,

Numériser ou importer une photo puis cliquez sur Sélectionner pour

sélectionner le pilote TWAIN/WIA Brother. (DCP-J715W uniquement)

Mauvais résultats de numérisation

en utilisant le chargeur.

(DCP-J715W uniquement)

Essayez d'utiliser la vitre du scanner. (Voir Utilisation de la vitre du scanner

OCR ne fonctionne pas.

(DCP-J715W uniquement)

Essayez d'augmenter la résolution du scanner.

(Utilisateurs de Macintosh)

Presto! PageManager doit être téléchargé et installé avant son utilisation.

Voir Accès au Soutien Brother (Macintosh) à la page 4 pour de plus amples

Difficultés de logiciel

Difficulté Suggestions

Impossible d'installer le logiciel ou

(Utilisateurs de Windows

Exécutez le programme Réparer MFL-Pro Suite qui se trouve sur le CD-ROM

d'installation. Ce programme sert à réparer et à réinstaller le logiciel.

« Périphérique occupé » Vérifiez que l'appareil n'affiche aucun message d'erreur sur l'écran LCD.

Impossible d'imprimer des images

à partir de FaceFilter Studio.

Pour utiliser FaceFilter Studio, il vous faut installer l'application FaceFilter Studio

qui se trouve sur le CD-ROM d'installation fourni avec votre appareil. Pour installer

FaceFilter Studio, voir le Guide d'installation rapide.

De plus, avant de commencer à utiliser FaceFilter Studio pour la première fois,

vérifiez que votre appareil Brother est bien mis sous tension et raccordé à votre

ordinateur. Ceci vous permettra d'accéder à toutes les fonctions de

FaceFilter Studio.52

Difficultés avec PhotoCapture Center™

Difficulté Suggestions

Le disque amovible ne fonctionne

1 Avez-vous installé la mise à jour Windows

2000 ? Si vous ne l'avez pas fait,

suivez la procédure suivante :

1) Débranchez le câble USB.

2) Installez la mise à jour de Windows

2000 en suivant une des méthodes

 Installez MFL-Pro Suite à partir du CD-ROM d'installation. (Voir le

Guide d’installation rapide.)

 Téléchargez le dernier Service Pack depuis le site Web de Microsoft.

3) Patientez 1 minute environ après le redémarrage de l'ordinateur puis

connectez le câble USB.

2 Sortez la carte mémoire ou le lecteur Flash USB, et réinsérez la carte ou le

3 Si vous avez essayé la commande « Éjecter » à partir de Windows

la carte mémoire ou le lecteur Flash USB avant de continuer.

4 Si un message d’erreur s’affiche lors de la tentative d’éjection de la carte

mémoire ou du lecteur Flash USB, cela signifie que la carte est active.

Patientez un moment puis réessayez.

5 Si la procédure ci-dessus ne fonctionne pas, mettez l'ordinateur et l'appareil

hors tension puis de nouveau sous tension. (Pour mettre l'appareil hors

tension, vous devez débrancher son cordon d'alimentation de la prise

Impossible d'accéder au disque

amovible depuis l'icône du Bureau.

Vérifiez que vous avez inséré correctement la carte mémoire ou le lecteur Flash

Une partie de ma photo est

manquante à l'impression.

Veillez à ce que les options Sans bordure et Recadrage soient désactivées. (Voir

Impression sans bordure dans le chapitre 4 et Recadrage dans le chapitre 4 du

Guide de l’utilisateur avancé.)

Difficultés de réseau

Difficulté Suggestions

Impossible d'imprimer sur le

Vérifiez que l'appareil est sous tension, qu'il est en ligne et qu'il est en mode Prêt.

Imprimez une liste de configuration réseau (voir Impression de rapports dans le

chapitre 2 du Guide de l’utilisateur avancé) et vérifiez les paramètres de réseau

actuels imprimés sur cette liste.

(DCP-J715W uniquement)

Raccordez le câble de réseau local (LAN) au concentrateur pour vérifier que le

câblage et les connexions réseau sont corrects. Si possible, essayez de raccorder

l'appareil sur un port différent du concentrateur en utilisant un autre câble. Si les

branchements sont bons, l'appareil affiche LAN Actif pendant 2 secondes.

(Si vous rencontrez des problèmes de réseau, voir le Guide utilisateur - Réseau

pour plus d'informations.)Dépistage des pannes

B La fonction Numérisation réseau

(Utilisateurs de Windows

Il est nécessaire de configurer votre logiciel de sécurité/pare-feu tiers de sorte à

ce qu'il permette la numérisation sur le réseau. Pour ajouter le port 54925 pour la

numérisation sur réseau, saisissez les informations ci-dessous :

Dans le champ du nom : saisissez n'importe quelle description, par exemple

Dans le champ du numéro de port : saisissez 54925.

Dans le champ du protocole : UDP est sélectionné.

Veuillez vous reporter au manuel d'instructions qui accompagnait votre logiciel

tiers de sécurité/pare-feu ou contactez le fabricant du logiciel.

(Utilisateurs de Macintosh)

Resélectionnez l'appareil dans l'application

Sélecteur de périphérique

ou à partir de la liste de modèles dans ControlCenter2.

Impossible d'installer le logiciel

(Utilisateurs de Windows

Autorisez l'accès du réseau aux programmes suivants si votre logiciel de sécurité

affiche un message d'alerte pendant l'installation de MFL-Pro Suite.

Moniteur d'état Brother (réseau)

Application wdsw MFC

(Utilisateurs de Macintosh)

Resélectionnez l'appareil dans l'application

Sélecteur de périphérique

ou à partir de la liste de modèles dans ControlCenter2.

Impossible de se connecter au

Recherchez le problème à l'aide de Rapport WLAN.

Appuyez sur la touche Menu, sélectionnez Impr. rapports puis appuyez sur

OK. Sélectionnez Rapport WLAN.

Pour plus de détails, voir le Guide utilisateur - Réseau.

Réinitialisez les paramètres du

Appuyez sur la touche Menu, sélectionnez Réseau puis appuyez sur OK.

Sélectionnez Réinit. réseau.

Pour plus de détails, voir le Guide utilisateur - Réseau.

Difficultés de réseau (Suite)

Difficulté Suggestions54

B Vérification du numéro de

série B Vous pouvez afficher le numéro de série de

l'appareil sur l'écran LCD.

b Appuyez sur a ou sur b pour

sélectionner Info. appareil.

c Appuyez sur a ou sur b pour

sélectionner No. de série.

d Appuyez sur Arrêt/Sortie.

Fonctions de réinitialisation B Les fonctions de réinitialisation suivantes

Vous pouvez rétablir les réglages par

défaut du serveur d'impression (adresse

Vous pouvez rétablir les réglages par

défaut de tous les paramètres de

Brother vous recommande fortement

d'utiliser cette fonction lorsque vous

mettez l'appareil au rebut.

Débranchez le câble d'interface avant de

sélectionner Réseau ou

Ts paramètres. (DCP-J715W

Comment réinitialiser

b Appuyez sur a ou sur b pour

sélectionner Param. système.

c Appuyez sur a ou sur b pour

d Appuyez sur a ou sur b pour

sélectionner le type de réinitialisation

Appuyez sur + pour confirmer.

e Appuyez sur + pour réinitialiser

C L'appareil est conçu pour être facile à utiliser

avec une programmation sur l'écran LCD à

l'aide des touches de menu. La

programmation conviviale de votre appareil

vous permettra de tirer pleinement parti de

toutes les sélections de menus.

Comme la programmation se fait sur l’écran

LCD, nous avons créé des instructions étape

par étape qui s'affichent sur l’écran pour vous

aider à programmer l'appareil. Il vous suffit

donc de suivre les instructions qui s'affichent

et qui vous guident dans les sélections de

menu et les options de programmation.

Menu et fonctions C56

C Le tableau des menus vous aidera à comprendre les sélections et les options de menu que vous

pouvez trouver dans les programmes de l'appareil. Les réglages par défaut sont affichés en

caractères gras avec un astérisque.

Menu ( ) C Niveau 1 Niveau 2 Niveau 3 Options Descriptions Page

Permet de vérifier la

qualité ou l'alignement

Permet de nettoyer la

Permet de configurer le

type de papier dans le

Permet de configurer le

format du papier dans le

Réglage LCD Éclair.arrière Clair*

Vous pouvez régler la

durée pendant laquelle

le rétroéclairage LCD

reste allumé une fois

que vous êtes retourné à

Voir le Guide de l’utilisateur avancé.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.Menu et fonctions

C Menu Réseau (DCP-J515W) C Param. général

sélectionner la durée

l'appareil doit rester

inactif avant de passer

Réseau TCP/IP Méthode BOOT Auto*

RARP BOOTP DHCP Permet de sélectionner la

(BOOT) qui correspond le

mieux à vos besoins.

Permet de saisir l'adresse IP.

Masq.SS.réseau [000-255].

Permet de saisir le masque

Permet de saisir l'adresse de

Nom du nœud BRWXXXXXXXXXXXX Vous pouvez voir le nom du

Vous pouvez choisir le mode

de configuration WINS.

Voir le Guide utilisateur - Réseau.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.

Niveau 1 Niveau 2 Niveau 3 Options Descriptions Page

Voir le Guide de l’utilisateur avancé.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.58

Serveur WINS (Primaire)

Permet de spécifier l'adresse

IP du serveur primaire ou

Serveur DNS (Primaire)

Permet de spécifier l'adresse

IP du serveur primaire ou

automatiquement l'adresse

IP à partir de la gamme

d'adresses lien-local.

Assis. config. — — Vous pouvez configurer votre

serveur d'impression

manuellement pour un

WPS/AOSS — — Vous pouvez configurer

facilement vos réglages de

réseau sans fil à l'aide de la

méthode à un seul bouton.

WPS avec PIN — — Vous pouvez configurer

facilement vos réglages de

réseau sans fil en utilisant le

WPS avec un code PIN.

Etat WLAN Etat — Vous pouvez voir l'état actuel

Signal — Vous pouvez voir l'intensité

actuelle du signal du réseau

SSID — Vous pouvez voir le SSID

Mode de commu. — Vous pouvez voir le mode de

communication actuel.

Adresse MAC — — Vous pouvez voir l'adresse

Mac de votre appareil sur le

panneau de commande.

Vous permet d'utiliser la

connexion par réseau sans

Réinit. réseau — — Permet de rétablir tous les

réglages du réseau aux

réglages par défaut.

Niveau 1 Niveau 2 Niveau 3 Options Descriptions

Voir le Guide utilisateur - Réseau.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.Menu et fonctions

C Menu Réseau (DCP-J715W) C Niveau1 Niveau2 Niveau3 Niveau4 Options Descriptions

Réseau LAN câblé TCP/IP Méthode BOOT Auto*

Masq.SS.réseau [000-255].

Voir le Guide utilisateur - Réseau.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.60

10B-HD Permet de choisir le

— — Vous pouvez voir

votre appareil sur le

Nom du nœud BRWXXXXXXXXXXXX Permet de saisir le

Permet de choisir le

Niveau1 Niveau2 Niveau3 Niveau4 Options Descriptions

Voir le Guide utilisateur - Réseau.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.Menu et fonctions

l'adresse IP à partir

d'adresses lien-local.

serveur d'impression

l'aide de la méthode

utilisant le WPS avec

l'intensité actuelle du

— Vous pouvez voir le

— Vous pouvez voir le

— — Vous pouvez voir

votre appareil sur le

— Vous pouvez choisir

le type de connexion

— Permet de rétablir

tous les réglages de

réseau câblé et sans

fil aux réglages par

Niveau1 Niveau2 Niveau3 Niveau4 Options Descriptions

Voir le Guide utilisateur - Réseau.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.62

Menu ( ) (suite) C Niveau1 Niveau2 Niveau3 Options Descriptions Page

Aide — — Permet d'imprimer ces

listes et ces rapports.

No. de série — — Permet de vérifier le

numéro de série de votre

date et l'heure sur votre

Init. Réseau — Permet de rétablir les

réglages par défaut du

serveur d'impression tels

Ts paramètres — Permet de rétablir les

réglages par défaut de

tous les paramètres de

Permet de changer la

langue de l'écran LCD et

d'utiliser celle de votre

Voir le Guide de l’utilisateur avancé.

Voir le Guide d’installation rapide.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.Menu et fonctions

C Copie (Affichage par défaut) C Niveau1 Niveau2 Niveau3 Options Descriptions Page

Permet de sélectionner

la résolution de copie

Vous pouvez choisir le

d'agrandissement pour

Vous pouvez choisir le

facteur de réduction pour

Ajuster page — — L'appareil adapte

automatiquement la taille

— — Vous pouvez choisir le

d'agrandissement ou de

réduction pour la copie

Permet de sélectionner

le type de papier qui

présent dans le bac.

Permet de sélectionner

le format du papier qui

présent dans le bac.

Voir le Guide de l’utilisateur avancé.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.64

économiser de l'encre.

d'empiler ou de trier les

Vous pouvez faire des

copies N en 1 ou Poster.

Copie livre Oui — — Corrige les bords

inclinée qui peuvent

Oui (Aperçu) (Réglage de

réglages de copie du

Vous pouvez insérer un

logo ou du texte dans

— — — Vous pouvez enregistrer

vos paramètres de copie.

Réinit usine — — — Vous pouvez rétablir

tous les paramètres aux

réglages par défaut.

Niveau1 Niveau2 Niveau3 Options Descriptions Page

Voir le Guide de l’utilisateur avancé.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.Menu et fonctions

C Réglages de copie avec filigrane C Option1 Option2 Option3 Option4 Descriptions Page

Modèle — Texte CONFIDENTIEL*

BROUILLON COPIE Permet d'insérer un texte

dans votre document sous

la forme d'un filigrane en

utilisant un modèle.

Voir le Guide de l’utilisateur avancé.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.66

Support (Sélectionnez une

Insère un logo ou du

document sous la forme

de filigrane (en utilisant

une image d'un support

Numériser (Préparez la page

Insère un logo ou du

document sous la forme

de filigrane (en utilisant

une image numérisée).

Option1 Option2 Option3 Option4 Descriptions Page

Voir le Guide de l’utilisateur avancé.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.Menu et fonctions

C PHOTO CAPTURE ( ) C Niveau 1 Niveau 2 Niveau 3 Options Descriptions Page

Visu Photo(s) — — Voir les réglages

Vous pouvez afficher vos

photos en aperçu sur

Vous pouvez imprimer

une page de miniatures.

Imprim.photos — — Voir les réglages

Permet d'imprimer une

— Vous pouvez ajuster vos

photos à l'aide de ces

— — Vous pouvez rechercher

vos photos par date.

— — Vous pouvez imprimer

toutes les photos de

votre carte média ou

Diaporama — — L'appareil démarre un

Centrage — — Vous pouvez découper

votre photo et n'imprimer

qu'une partie de l'image.

Voir le Guide de l’utilisateur avancé.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.68

Réglages d'impression C Option1 Option2 Option3 Option4 Descriptions Page

qualité d'impression.

— — Choisissez le type de

— Permet de choisir le

— — Permet de régler le

Voir le Guide de l’utilisateur avancé.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.Menu et fonctions

Permet de rehausser le

couleur dans l'image.

— — Tronque l'image autour

l'adapter au format du

fonction si vous voulez

entières ou éviter tout

recadrage non désiré.

date sur votre photo.

réglages d’impression.

Réinit usine — — — Vous pouvez rétablir

Voir le Guide de l’utilisateur avancé.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.

— — — Vous pouvez numériser un

document monochrome ou couleur

vers votre ordinateur.

mémoire ou un lecteur

Flash USB est inséré(e).)

Vous pouvez choisir la résolution de

numérisation et le format de fichier

— (Si vous choisissez

(Si vous avez choisi

Permet de numériser un à la fois

plusieurs documents placés sur la

vitre du scanner vers une carte

mémoire ou un lecteur Flash USB.

— — Vous pouvez enregistrer vos

réglages de numérisation.

— — Vous pouvez rétablir tous les

paramètres aux réglages par défaut.

— — — Vous pouvez numériser un

document monochrome ou couleur

vers votre application de

— — — Vous pouvez convertir un document

texte en un fichier de texte

— — — Vous pouvez numériser une image

en couleur vers votre application

Voir le Guide utilisateur - Logiciel.

Voir le Guide de l’utilisateur avancé.

(Utilisateurs de Macintosh)

Presto! PageManager doit être téléchargé et installé avant son utilisation. Voir Accès au

Soutien Brother (Macintosh) à la page 4 pour de plus amples instructions.

Les réglages par défaut sont affichés en caractères gras avec un astérisque.Menu et fonctions

C Appuyez sur a, b, d ou c pour sélectionner les chiffres ou les caractères souhaités, puis appuyez

sur OK à plusieurs reprises jusqu'à ce que vous ayez saisi le nom de fichier entier.

Appuyez sur a, b, d ou c pour sélectionner , et appuyez sur OK.

Insertion de caractères spéciaux C Pour saisir des caractères spéciaux, appuyez sur a, b, d ou c pour sélectionner , puis

Pour effectuer des corrections C Si vous avez saisi une lettre incorrecte et vous souhaitez la modifier, appuyez sur a, b, d ou c pour

Appuyez sur OK à plusieurs reprises pour déplacer le curseur sous le caractère incorrect.

Appuyez ensuite sur a, b, d ou c pour sélectionner , puis appuyez sur OK. Resaisissez la

1 Quand tous les modes sont connectés par USB. 2

Avec résolution : standard, qualité d'impression brouillon : ISO/CEI24712.

Avec le chargeur, résolution : standard, qualité d'impression brouillon : ISO/CEI24712.

Spécifications D Type d'imprimante Jet d'encre

Méthode d'impression Mono :

Piézo avec 94  1 buse

Piézo avec 94  3 buses

Taille de la mémoire 40 Mo

(écran à cristaux liquides)

Écran LCD couleur de 3,3 po. (82,79 mm) de large

Source d'alimentation 220 à 240 V CA, 50/60 Hz

Consommation électrique

Mode de veille : Environ 3,5 W Mode veille : Environ 2 W

Éteint : Environ 0,5 W

Mode de veille : Environ 6 W Mode veille : Environ 3,5 W

Éteint : Environ 0,5 WSpécifications

Le niveau de bruit dépend des conditions d'impression.

Bruit Fonctionnement :

L PAm = 50 dB (A) ou moins

Niveau de bruit conforme à

Fonctionnement : (France et Suisse)

L WAd = 62,3 dB (A) (Mono)

L WAd = 56,7 dB (A) (Couleur)

L WAd = 55,8 dB (A) (Couleur)

L WAd = 61,0 dB (A) (Mono)

L WAd = 55,7 dB (A) (Couleur)

Un équipement de bureau avec

L WAd > 63,0 dB (A) ne convient pas pour

une utilisation dans les pièces dans

lesquelles s'effectuent des tâches

essentiellement intellectuelles. Cet

équipement doit être placé dans des

pièces séparées en raison du bruit qu'il

Température Fonctionnement :

20 à 33 C Humidité Fonctionnement :

automatique de documents)

Format du document Largeur du chargeur (DCP-J715W) : 148 mm à 215,9 mm

Longueur du chargeur (DCP-J715W) : 148 mm à 355,6 mm

Largeur de la vitre du scanner : max. 215,9 mm

Longueur de la vitre du scanner : max. 297 mmSpécifications

Pour le papier glacé et les transparents, nous recommandons de retirer les pages imprimées du bac de sortie papier

dès leur impression afin d'éviter les traces de maculage.

N'utilisez que les transparents recommandés pour l'impression jet d'encre.

Voir Type de papier et format du papier pour chaque opération à la page 20.

Entrée papier Bac à papier

Papier ordinaire, papier jet d'encre (papier couché), papier

 Format du papier :

enveloppes (commercial No.10, DL, C5, Monarch, JE4),

Fiche et Carte postale

Largeur : 98 mm - 215,9 mm

Longueur : 148 mm - 355,6 mm

Pour plus de détails, voir Poids, épaisseur et volume du

 Capacité maximale du bac à papier :

Environ 100 feuilles de papier ordinaire de 80 g/m

Papier ordinaire, papier jet d'encre (papier couché) et papier

 Format du papier :

Photo 10  15 cm et Photo L 89  127 mm

Largeur : 89 mm - 102 mm

Longueur : 127 mm - 152 mm

 Capacité maximale du bac à papier :

Sortie papier Jusqu’à 50 feuilles de papier ordinaire au format A4 (sortie face

imprimée vers le haut dans le bac de sortie papier)

D Couleur/Monochrome Oui/Oui

Largeur de copie Max. 210 mm

Copies multiples Permet d'empiler jusqu'à 99 pages

Agrandir/Réduire 25 % à 400 % (par incréments de 1 %)

Résolution (Monochrome)

 Imprime jusqu'à 1 200  1200ppp

 Imprime jusqu'à 600  1200pppSpécifications

Les cartes mémoire, les adaptateurs et le lecteur Flash USB ne sont pas fournis.

Standard de stockage de masse USB de 16 Mo à 32 Go

Format de prise en charge : FAT12/FAT16/FAT32

Le format Progressive JPEG n'est pas pris en charge.

Motion JPEG uniquement

Voir Type de papier et format du papier pour chaque opération à la page 20.

Memory Stick Micro™ (M2™) avec adaptateur

microSD avec adaptateur

miniSD avec adaptateur

(DCP-J715W uniquement)

Résolution Jusqu’à 1 200  2 400 ppp

Extension de fichier DPOF (ver.1.0, ver.1.1), Exif DCF (jusqu'à la ver. 2.1)

Impression de photos : JPEG

(Format de l'image) Numérisation vers support : JPEG, PDF (Couleur)

TIFF, PDF (Monochrome)

Nombre de fichiers Jusqu'à 999 fichiers

(Y compris le dossier qui se trouve dans la carte mémoire ou

le lecteur Flash USB.)

Le fichier doit se trouver au 4

niveau de dossier sur la

carte mémoire ou le lecteur Flash USB.

D Compatibilité Prend en charge la norme PictBridge CIPA DC-001 de la

Pour les mises à jour de pilote les plus récentes pour le système Mac OS X que vous utilisez, consultez notre site

XP dans ce Guide de l'utilisateur comprend Windows

XP Édition Familiale, Windows

XP Professionnel Édition x64.

Numérisation à 1 200  1 200 ppp maximum avec le pilote WIA pour Windows

(une résolution jusqu'à 19 200  19 200 ppp peut être sélectionnée en utilisant l'utilitaire Scanner Brother).

Couleur/Monochrome Oui/Oui

Compatible TWAIN Oui (Windows

2000 Professionnel/Windows

XP Professionnel Édition x64/Windows Vista

Compatible ICA Oui (Mac OS X 10.6.x)

Profondeur de couleur Traitement de couleur 36 bits (Entrée)

Traitement de couleur 24 bits (Sortie)

(Entrée réelle : couleur 30 bits/Sortie réelle : couleur 24 bits)

Jusqu'à 19 200  19 200 ppp (interpolé)

Jusqu'à 1 200  2 400 ppp (optique) (vitre du scanner)

Jusqu'à 1 200  600 ppp (optique) (chargeur) (DCP-J715W)

Vitesse de numérisation Monochrome : jusqu'à 3,44 s.

Couleur : jusqu'à 4,83 s.

(Format A4 à 100  100 ppp)

Largeur de numérisation Jusqu'à 210 mm

Longueur de numérisation Jusqu'à 291 mm

Échelle des gris 256 niveaux80

Quand vous configurez la fonction Sans bordure sur Oui.

Voir Type de papier et format du papier pour chaque opération à la page 20.

Lors d'une impression sur du papier de format A4.

Résolution Jusqu’à 1 200  6000ppp

Largeur d'impression

204 mm [210 mm (sans bordure)

Votre appareil possède une interface USB 2.0 haute vitesse (DCP-J715W uniquement).

Il peut également être connecté à un ordinateur équipé d'une interface USB 1.1.

Les ports USB d'autres fournisseurs ne sont pas pris en charge.

Voir Réseau (local) à la page 84 et le Guide utilisateur - Réseau pour des spécifications de réseau plus détaillées.

Utilisez un câble d'interface USB 2.0 ne mesurant pas plus

Utilisez un câble UTP Ethernet de catégorie 5 ou supérieure.

Réseau local sans fil IEEE 802.11b/g (mode infrastructure/Ad-hoc)82

Configurations requises de l'ordinateur

D SYSTÈMES D'EXPLOITATION ET FONCTIONS LOGICIELLES PRIS EN CHARGE Plate-forme de l'ordinateur

et version du système

ou AMD64) prise en charge

(impression uniquement via réseau)

Édition x64 (impression

uniquement via réseau)

Unité centrale 64 bits

uniquement via réseau)

Édition x64 (impression

uniquement via réseau)

Unité centrale 64 bits

centrale équivalente 64 bits

uniquement via réseau)

Mac OS X 10.6.x Processeur

5.5 ou version plus récente.

Pour WIA, résolution 1 200

1 200. L'utilitaire Scanner Brother

permet d'améliorer la résolution jusqu'à 19 200

Les ports USB d'autres fournisseurs ne sont pas pris en charge.

ultérieure pour Windows

2000 et SP2 ou version ultérieure pour

XP (DCP-J715W uniquement).

Le disque amovible est une fonction de PhotoCapture Center™.

Pour obtenir les dernières mises à jour de pilotes,

visitez le site http://solutions.brother.com/

Toutes les marques commerciales et tous les noms

de marque et de produit sont la propriété de leurs

compagnies respectives.Spécifications

D Encre L'appareil utilise des cartouches d'encre noire, jaune, cyan et

magenta individuelles qui sont autonomes par rapport à l'ensemble

de la tête d'impression.

Lorsque vous installez un jeu de cartouches d'encre pour la

première fois, l'appareil consomme une petite quantité d'encre pour

remplir les tubes d'alimentation en encre afin de garantir des

épreuves imprimées de haute qualité. Cette procédure ne s'exécute

qu'une seule fois. Une fois cette procédure terminée, les

cartouches fournies avec votre appareil ont un rendement inférieur

à celui des cartouches standard (65 %). Avec toutes les cartouches

d'encre suivantes, vous pourrez imprimer le nombre spécifié de

<Noir faible rendement> LC985BK,

<Cyan faible rendement> LC985C,

<Magenta faible rendement> LC985M,

<Jaune faible rendement> LC985Y Noir - Environ 300 pages

Le rendement approximatif des cartouches est conforme à la norme

Pour plus d'informations sur les consommables de rechange,

visitez notre site Web à l'adresse www.brother.com/pageyield

Innobella™, qu'est-ce que c'est ?

Innobella™ est une marque de consommables d'origine offerte par

Brother. Le nom « Innobella™ » est dérivé des mots « Innovation » et

« Bella » (qui signifie « Belle » en italien) et représente la technologie

« innovante » qui vous offre une impression « belle » et « durable ».

Pour imprimer des photos, Brother recommande l'utilisation du papier

photo glacé Innobella™ (série BP71) pour une très haute qualité.

Rien de plus facile que d'obtenir des épreuves parfaites grâce à

l'encre et au papier Innobella™.84

Pour plus de détails sur les spécifications de réseau, voir le Guide utilisateur - Réseau.

Voir le tableau des configurations requises de l'ordinateur à la page 82.

Si vous avez besoin d'une gestion d'imprimante plus avancée, utilisez la version la plus récente de l'utilitaire

BRAdmin Professional Brother que vous pouvez télécharger depuis le site http://solutions.brother.com/

Réseau local Vous pouvez connecter votre appareil à un réseau pour l'impression

réseau, la numérisation réseau et l'accès aux photos de

PhotoCapture Center™

. Le logiciel de gestion de réseau

Brother est aussi fourni.

Utilitaire de prise en

Messages de l'écran LCD

Consultez le Guide utilisateur - Logiciel.

B Bac à papier photo 13

C Cartouches d'encre

compteur de points d'encre

Chargeur (chargeur automatique de

Consultez le Guide utilisateur - Logiciel.

utilisation de la vitre du scanner

D Dépistage des pannes 48

alignement de l'impression

bourrage de documents

en cas de difficultés

messages d'erreur sur l'écran LCD

qualité d'impression

Échelle des gris 79

Écran LCD (écran à cristaux liquides)

remplacement des cartouches

amélioration de la qualité

sur du papier de petit format

Consultez le Guide utilisateur - Logiciel.

Message Mémoire saturée

Messages d'erreur sur l'écran LCD

rouleau d'entraînement du papier

Consultez le Guide utilisateur - Logiciel.

comment trouver Voir à l'intérieur de la

première page de couverture

P PaperPort™11SE avec OCR Consultez le Guide utilisateur - Logiciel.

Consultez également la section Aide de

l'application PaperPort™11SE.

chargement d'enveloppes et de cartes

chargement de papier photo

depuis un ordinateur

Consultez le Guide utilisateur - Logiciel.

Paramètres d'impression

Consultez le Guide utilisateur - Logiciel.

Consultez également la section Aide de

l'application Presto! PageManager.

Programmation de votre appareil

Consultez le Guide utilisateur - Réseau.

Consultez le Guide utilisateur - Logiciel.

Vue d'ensemble du panneau de

Consultez le Guide utilisateur - Logiciel.

Z Zone numérisable 23Visitez notre site Internet

http://www.brother.com

Cet appareil a été approuvé pour être utilisé dans le pays d'achat uniquement. Les filiales locales

de Brother ou leurs revendeurs ne prendront en charge que les appareils achetés dans leur
