Caractéristiques	Détails
Puissance nominale	700W
Certification d'efficacité	80 PLUS Bronze
Type de connecteurs	ATX 24 broches, 4+4 broches CPU, PCIe 6+2 broches, SATA, Molex
Ventilateur	Ventilateur de 120 mm, silencieux
Dimensions	150 x 160 x 86 mm
Poids	2.9 kg
Garantie	3 ans
Utilisation recommandée	Pour PC de bureau, gaming et stations de travail
Maintenance	Vérifier régulièrement la poussière dans le ventilateur, pas de pièces remplaçables par l'utilisateur
Sécurité	Protection contre les surcharges, courts-circuits et surchauffes
Informations supplémentaires	Compatible avec les systèmes multi-GPU, câbles modulaires non inclus

FOIRE AUX QUESTIONS - Pure Power L8700W Be Quiet!

Comment installer l'alimentation Be Quiet! Pure Power L8700W dans mon boîtier PC ?

Pour installer l'alimentation, commencez par retirer les vis du panneau latéral de votre boîtier. Insérez l'alimentation dans l'emplacement prévu, généralement en bas du boîtier, avec le ventilateur orienté vers l'extérieur ou vers le bas. Fixez l'alimentation avec les vis fournies et connectez les câbles aux composants de votre PC.

Pourquoi mon alimentation Be Quiet! Pure Power L8700W fait-elle du bruit ?

Un bruit provenant de l'alimentation peut être dû à plusieurs facteurs. Vérifiez si le ventilateur est obstrué par des câbles ou de la poussière. Si le bruit persiste, cela peut indiquer un problème avec le ventilateur ou une surcharge. Dans ce cas, il est recommandé de contacter le support technique.

L'alimentation Be Quiet! Pure Power L8700W est-elle compatible avec ma carte mère ?

L'alimentation Be Quiet! Pure Power L8700W est compatible avec la plupart des cartes mères ATX, micro-ATX et mini-ITX. Assurez-vous que votre carte mère dispose de connecteurs d'alimentation standard (24 broches) et d'autres connecteurs nécessaires pour votre configuration.

Que faire si mon PC ne s'allume pas avec l'alimentation Be Quiet! Pure Power L8700W ?

Vérifiez d'abord que tous les câbles d'alimentation sont correctement connectés à la carte mère et aux autres composants. Assurez-vous également que l'alimentation est correctement branchée sur la prise électrique. Si tout est en ordre et que le PC ne s'allume toujours pas, testez l'alimentation avec un testeur ou contactez le support technique.

Quelle est la puissance maximale que je peux tirer de l'alimentation Be Quiet! Pure Power L8700W ?

L'alimentation Be Quiet! Pure Power L8700W fournit une puissance maximale de 700 watts. Assurez-vous que la somme des besoins en puissance de tous vos composants ne dépasse pas cette limite pour éviter des problèmes de stabilité.

Comment savoir si mon alimentation Be Quiet! Pure Power L8700W fonctionne correctement ?

Pour vérifier le bon fonctionnement de l'alimentation, vous pouvez utiliser un testeur d'alimentation ou surveiller les tensions à l'aide d'un logiciel de monitoring. Si les tensions sont stables et conformes aux spécifications, l'alimentation fonctionne correctement. Si vous rencontrez des fluctuations, envisagez de contacter le support technique.

MODE D'EMPLOI Pure Power L8700W Be Quiet!

Avertissements et consignes de sécurité....19

Compatibilité 20

Avantages et particularités de votre nouveau bloc d'alimentation......21

Installation de votre nouveau bloc d'alimentation....22

Dépistage des pannes 23

Accessoires 24

Consignes pour la gestion des déchets....24

Garantie*, informations constructeur....25

Indications légales, droits d'auteur ....25

Données techniques.... 45

POLSKI

Wprowadzenie 27

Nous vous remercions d'avoir choisi la gamme d'alimentations Pure Power de be quiet! pour votre PC.

Nous vous invitons à lire attentivement ce manuel avant l'installation de votre bloc. Afin de vous donner entière satisfaction, nous vous rappelons que le bon fonctionnement de votre alimentation est uniquement garanti dans le cadre d'une utilisation conforme aux instructions. Si vous avez des questions, nous vous invitons à contacter notre service client, dont vous trouverez les coordonnées complètes dans le paragraphe « Informations constructeur ».

2. AVERTISSEMENTS ET CONSIGNES DE SECURITE

Ne dévissez jamais le bloc d'alimentation. Les composants situés à l'intérieur peuvent présenter des tensions élevées et provoquer des blessures pouvant mettre votre vie en danger, même longtemps après la dernière utilisation.

Seul du personnel qualifié et habilité est autorisé à ouvrir un bloc d'alimentation !

La garantie est annulée fin en cas d'ouverture par du personnel non habilité et lorsque le cachet de garantie est endommagé. Ne mettez jamais l'appareil en service lorsque vous avez les mains mouillées ou humides. N'insérez jamais d'objet dans les orifices / le ventilateur du bloc d'alimentation.

Le fonctionnement est uniquement autorisé à l'intérieur de bâtiments ! L'utilisation en extérieur peut provoquer de graves dommages.

Attention ! N'utilisez que les câbles fournis avec l'appareil. L'utilisation d'autres câbles que ceux fournis (par exemple ceux fournis avec des blocs secteurs plus anciens) peut entraîner des défaillances !

Ne procédez à aucune modification du bloc d'alimentation lorsqu'il est branché sur le secteur. Mettez toujours l'interrupteur secteur en position „0“ et débranchez la prise secteur. En cas de court-circuit dans l'appareil, retirez le câble d'alimentation et ne le remettez pas en marche.

Si vous constatez des traces de fumée, des câbles endommagés et des dégâts provoqués par des liquides, débranchez immédiatement le bloc d'alimentation du secteur et ne l'utilisez plus.

Ce bloc d'alimentation est conçu pour une plage de tension comprise entre 100 et 240 V\~ il est donc d'entrée universelle.

Assurez-vous que votre PC ne se trouve pas à proximité d'un chauffage ou d'une autre d'une source de chaleur, car ceci pourrait réduire la durée de vie de tous les composants et provoquer des pannes.

Assurez une ventilation suffisante dans le boîtier du PC, notamment par le biais de ventilateurs supplémentaires.

Si vous souhaitez nettoyer votre bloc d'alimentation, débranchez-le entièrement du secteur et n'utilisez pas de chiffon humide, ni de détergent. Nettoyez-le uniquement de l'extérieur, à l'aide d'un chiffon sec.

Laissez votre bloc d'alimentation s'habituer pendant une heure à la température ambiante avant de le mettre en service, afin d'éviter la formation de condensation dans le bloc d'alimentation.

3. COMPATIBILITE

Les blocs d'alimentation Pure Power L8 sont compatibles avec la plupart des spécifications des cartes mères et des alimentations :

Intel ATX 12V Power Supply Design Guide Version 2.4 (et rétro compatibles avec V2.31, V2.3, V2.2, V2.01, V2.0)
■ ATX System Design Guide Version 2.2 et Version 2.1
■ BTX Version 1.0a
■ E-ATX Server Dual Motherboards via 8-Pin Connector
■ EPS 12V Version 2.92
■ Intel C6/C7 Status pour les nouvelles générations de processeurs
■ Directive Energy Star 5.2
■ Directive ErP 2013

4. AVANTAGES ET PARTICULARITES DE VOTRE NOUVEAU BLOC D'ALIMENTATION

Stabilité des tensions :

La gamme Pure Power présente une excellente stabilité, obtenue grâce à l'utilisation de composants de très haute qualité. Les tensions de sortie sont ainsi maintenues dans des valeurs proches de la valeur optimale, ce qui est essentiel lorsque des performances élevées sont exigées.

Sécurité certifiée TÜV :

Les blocs d'alimentation be quiet! Pure Power sont certifiés par le TÜV. Ils répondent aux exigences de sécurité électrique en conformité avec la loi sur la sécurité des matériels techniques et produits de consommation (EN60950). Les documents se trouvent à l'adresse www.tuv.com, pour vous renseigner, saisissez le numéro d'identification de 10 caractères.

Economique grâce à un excellent rendement :

Les blocs d'alimentation de la gamme Pure Power offrent une efficacité très élevée (certification 80Plus Bronze), contribuant à la réduction de la consommation et des frais d'électricité.

Fonctions de sécurité :

Les blocs d'alimentation be quiet! Pure Power présentent un excellent niveau de protection grâce à de nombreuses fonctions de sécurité. Le bloc d'alimentation s'éteint automatiquement dès que les valeurs, limites inférieures ou supérieures, sont dépassées : OCP (protection contre les surintensités), UVP (protection contre les sous-tensions), SCP (protection contre les courts-circuits), OPP (protection contre les surcharges), OTP (protection contre les températures trop élevées), OVP (protection contre le survoltage). Si la température du bloc d'alimentation en fonctionnement est trop élevée, il s'éteint automatiquement. Vous pouvez le remettre sous tension une fois refroidi. Veillez à ce que le refroidissement de votre PC soit suffisant.

5. INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION

Lisez la section „ Avertissements / consignes de sécurité „ avant de procéder à l’installation. Pour la mise en place du bloc d’alimentation sur votre PC, il vous faut un tournevis. Utilisez uniquement les vis livrées avec le produit, car elles présentent le filetage requis.

Démontez tout d'abord votre ancien bloc d'alimentation. Pour ce faire, veuillez procéder ainsi :

1. Débranchez votre PC de toutes les sources de courant et déconnectez avec prudence tous les câbles reliés au PC.
2. Ouvrez le boîtier du PC et respectez, le cas échéant, les instructions du fabricant.
3. Débranchez tous les connecteurs de la carte mère, ainsi que de tous les autres composants tels que disquettes, disques durs et autres lecteurs optiques. Veillez à ce qu'aucun connecteur de l'ancien bloc d'alimentation ne soit relié à un composant.
4. Retirez à présent les vis se trouvant à l'arrière du bloc d'alimentation et sortez-le prudemment. Pour ce faire, veillez particulièrement à ce qu'aucun câble ne soit emmêlé aux composants et ne les endommage.

Installation de votre nouveau bloc d'alimentation be quiet! Pure Power :

1. Disposez à présent le nouveau bloc d'alimentation à l'emplacement prévu dans le boîtier et vissez-le solidement à la face arrière, à l'aide des quatre vis fournies. N'exercez aucune force excessive.

2. Branchez le connecteur 20/24 broches dans la fiche femelle prévue à cet effet sur la carte mère. Si vous disposez d'une connexion, placez les quatre broches supplémentaires dans la position correcte avant de brancher le connecteur dans la fiche femelle. En cas d'utilisation d'un connecteur 20 broches, rabattez simplement les 4 broches supplémentaires sur le côté.

3. Branchez à présent le connecteur 4 broches, également appelé connecteur P4, dans la fiche femelle prévue à cet effet sur la carte mère. Ce connecteur va désormais alimenter votre processeur en courant.

4. Si besoin, branchez le connecteur PCIe à votre carte graphique.

6. DEPISTAGE DES PANNES

Attention :

Sur les systèmes ATX, le bloc d'alimentation reçoit un signal de la carte mère connectée, sans lequel il ne peut être mis en service. Veuillez donc vérifier, à l'aide du manuel de la carte mère ou du boîtier, si la fiche de l'interrupteur d'alimentation (l'interrupteur de mise en marche se trouve généralement sur la face avant) est correctement connectée à la carte mère. Si c'est le cas, veuillez alors contrôler l'interrupteur d'alimentation (marche/arrêt) car il peut être défectueux. Vous pouvez ici utiliser l'interrupteur de réinitialisation à la place de l'interrupteur d'alimentation afin d'exclure ces risques de défauts.

Attention!

Les travaux sur les sources de courant peuvent provoquer des blessures pouvant mettre votre vie en danger. Lisez donc attentivement la section 2 – « Avertissements et consignes de sécurité ».

Les réparations doivent uniquement être effectuées par du personnel qualifié et habilité !

Si le système ne fonctionne pas correctement avec le bloc d'alimentation installé, veuillez d'abord vérifier les éventuelles sources d'erreur suivantes :

A. Vérifiez si le câble d'alimentation électrique est correctement et solidement relié au bloc d'alimentation, ainsi qu'à la prise. Si possible, utilisez une prise séparée uniquement pour le bloc d'alimentation de l'ordinateur.
B. Vérifiez si toutes les connexions ont été reliées correctement les unes aux autres et corrigez-les, le cas échéant, par exemple en cas de polarité erronée.
C. Contrôlez la connexion de l'interrupteur marche/arrêt du boîtier à la carte mère. En cas de besoin, consultez le manuel de votre carte mère. Mettez le bloc d'alimentation sous tension en plaçant l'interrupteur sur la position „l" et en actionnant l'interrupteur marche/arrêt du boîtier. Si le bloc d'alimentation ne s'allume toujours pas, passez au point suivant.

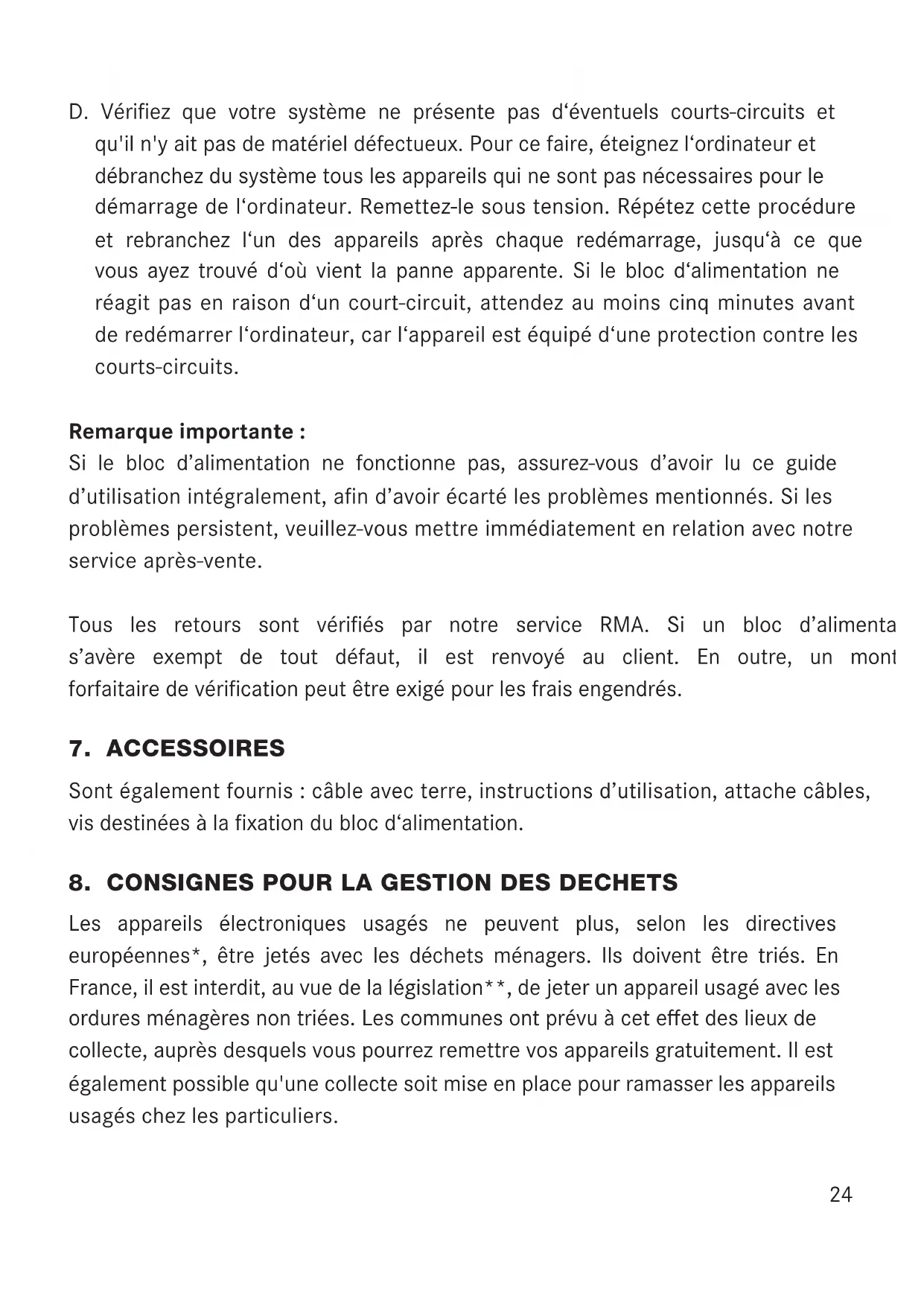

D. Vérifiez que votre système ne présente pas d'éventuels courts-circuits et qu'il n'y ait pas de matériel défectueux. Pour ce faire, éteignez l'ordinateur et débranchez du système tous les appareils qui ne sont pas nécessaires pour le démarrage de l'ordinateur. Remettez-le sous tension. Répétez cette procédure et rebranchez l'un des appareils après chaque redémarrage, jusqu'à ce que vous ayez trouvé d'où vient la panne apparente. Si le bloc d'alimentation ne réagit pas en raison d'un court-circuit, attendez au moins cinq minutes avant de redémarrer l'ordinateur, car l'appareil est équipé d'une protection contre les courts-circuits.

Remarque importante :

Si le bloc d'alimentation ne fonctionne pas, assurez-vous d'avoir lu ce guide d'utilisation intégralement, afin d'avoir écarté les problèmes mentionnés. Si les problèmes persistent, veuillez-vous mettre immédiatement en relation avec notre service après-vente.

Tous les retours sont vérifiés par notre service RMA. Si un bloc d'alimenta s'avère exempt de tout défaut, il est renvoyé au client. En outre, un mont forfaitaire de vérification peut être exigé pour les frais engendrés.

7. ACCESSOIRES

Sont également fournis : câble avec terre, instructions d'utilisation, attache câbles, vis destinées à la fixation du bloc d'alimentation.

8. CONSIGNES POUR LA GESTION DES DECHETS

Les appareils électroniques usagés ne peuvent plus, selon les directives européennes*, être jetés avec les déchets ménagers. Ils doivent être triés. En France, il est interdit, au vue de la législation**, de jeter un appareil usagé avec les ordures ménagères non triées. Les communes ont prévu à cet effet des lieux de collecte, auprès desquels vous pourrez remettre vos appareils gratuitement. Il est également possible qu'une collecte soit mise en place pour ramasser les appareils usagés chez les particuliers.

* Directive 2002/96/CE du Parlement et du Conseil européens en date du 27 janvier 2003 sur les appareils électriques et électroniques usagés. ** Décret n°2005-829 du 20 juillet 2005 relatif à la composition des équipements électriques et électroniques et à l'élimination des déchets issus de ces équipements.

9. GARANTIE, INFORMATIONS CONSTRUCTEUR

■ 3 ans de garantie constructeur pour le consommateur final (uniquement dans le cadre d'un achat initial auprès d'un distributeur be quiet! agréé).
- Afin de pouvoir prendre en compte votre demande de garantie, il est impératif de transmettre le numéro de série du bloc, la référence du produit ainsi qu'une copie de la facture d'achat. Votre alimentation doit avoir été achetée auprès d'un distributeur agréé be quiet!.

Listan France . 65 avenue Georges Politzer . 78190 Trappes

Du lundi au vendredi de 9h00 à 17h30

Tél : [phone]

E-mail du sav: [e-mail]

www.bequiet.com

Nous vous rappelons par ailleurs que l'ouverture du bloc ainsi que toutes modifications techniques ou interventions extérieures entraînent l'annulation de la garantie.

Nous vous invitons à vous reporter à nos conditions générales de garantie, sur le site www.bequiet.com.

10. INDICATIONS LEGALES, DROITS D'AUTEUR

Copyright © Listan GmbH & Co. KG 2013. Tous droits réservés.

Veuillez observer les consignes suivantes :

1. Le contenu de tout ou partie de la présente documentation ne peut être reproduit, distribué, diffusé ou enregistré de quelque manière que ce soit sans

l'autorisation préalable écrite de Listan.

1. be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la présente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs.

2. Listan procède au développement continu de ses produits conformément à sa politique. Par conséquent, Listan se réserve le droit de procéder à des modifications et améliorations de chacun des produits décrits dans la présente documentation, sans avis préalable.

3. Listan n'est en aucun cas responsable de la perte de données et de revenus, ni de tout dommage particulier, accessoire, direct ou indirect, quel qu'il soit, et quelle que soit son origine.

4. La présente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité expresse ou tacite pour l'exactitude et l'intégralité du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et à un objectif dé sauf dans les cas où la législation applicable ou la jurisprudence impose une responsabilité. Listan se réserve le droit de procéder à tout moment à des modifications de la présente documentation, sans avis préalable, ou de retirer la documentation.
