MODE D'EMPLOI P90SS BAUMATIC

TABLES de cuisson à gaz

Instructions d'utilisation et d'installation

Pour toute référence future, observez les informations reportées sur la plaque signalétique et la date d'achat que vous trouverez sur la facture :

Numéro du modèle

Numéro de série

Date d'Achat

Sommaire

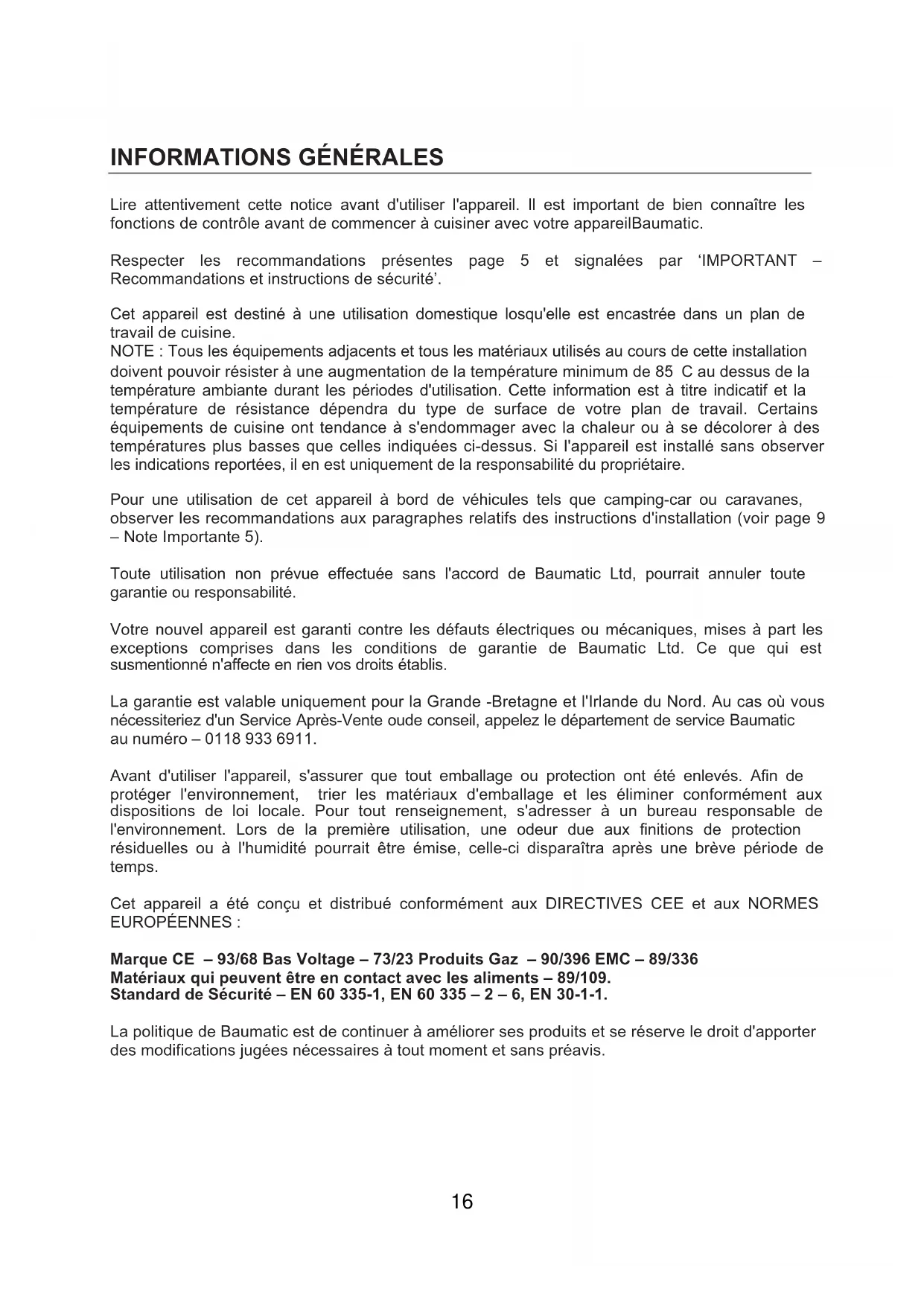

INFORMATIONS GENERALES 16 NOTE IMPORTANTE - RECOMMANDATIONS et INSTRUCTIONS DE SECURITE 17 INSTRUCTIONS D'UTILISATION 18 INSTRUCTIONS D'INSTALLATION 20 ENTRETIEN 23 DONNEES TECHNIQUES 23 CONDITIONS DE GARANTIE 24

Lire attentivement cette notice avant d'utiliser l'appareil. Il est important de bien connaître les fonctions de contrôle avant de commencer à cuisiner avec votre appareil Baumatic.

Respecter les recommandations présentes page 5 et signalées par 'IMPORTANT - Recommandations et instructions de sécurité'.

Cet appareil est destiné à une utilisation domestique lorsqu'il est encastré dans un plan de travail de cuisine.

NOTE : Tous les équipements adjacent et tous les matériaux utilisés au cours de cette installation doivent pouvoir résister à une augmentation de la température minimum de 85 C au dessus de la température ambiente durant les périodes d'utilisation. Cette information est à titre indicatif et la température de résistance dépendra du type de surface de votre plan de travail. Certains équipements de cuisine ont tendance à s'endommager avec la chaleur ou à se décolorer à des températures plus basses que celles indiquées ci-dessus. Si l'appareil est installé sans observer les indications reportées, il en est uniquement de la responsabilité du propriétaire.

Pour une utilisation de cet appareil à bord de véhicules tels que camping-cars ou caravanes, observer les recommandations aux paragraphes relatifs des instructions d'installation (voir page 9 - Note importante 5).

Toute utilisation non prévue effectuée sans l'accord de Baumatic Ltd, pourrait annuler toute garantie ou responsabilité.

Votre nouvel appareil est garanti contre les défauts électriques ou mécaniques, mis à part les exceptions comprises dans les conditions de garantie de Baumatic Ltd. Ce qui est susmentionné n'affecte en rien vos droits établis.

La garantie est valable uniquement pour la Grande-Bretagne et l'Irlande du Nord. Au cas où vous nécessiteriez d'un Service Après-Vente ou de conseil, appelez le département de service Baumatic au numéro : 0118 933 6911.

Avant d'utiliser l'appareil, s'assurer que tout emballage ou protection ont été enlevés. Afin de protéger l'environnement, trier les matières d'emballage et les éliminer conformément aux dispositions de loi locale. Pour tout renseignement, s'adresser à un bureau responsable de l'environnement. Lors de la première utilisation, une odeur due aux finitions de protection résiduelles ou à l'huile pourrait être émise, elle-ci disparaîtra après une brève période de temps.

Cet appareil a été créé et distribué conformément aux DIRECTIVES CEE et aux NORMES EUROPÉENNES :

Marque CE - 93/68 Bas Voltage - 73/23 Produits Gaz - 90/396 EMC - 89/336

Matériaux qui peuvent être en contact avec les aliments - 89/109.

Standard de Sécurité - EN 60 335-1, EN 60 335 - 2 - 6, EN 30-1-1.

La politique de Baumatic est de continuer à améliorer ses produits et se réserve le droit d'apporter des modifications jugées nécessaires à tout moment et sans préavis.

Note importante - recommandations et instructions de sécurité

Cet appareil est conforme aux dispositions de loi Européennes concernant la sécurité, toutefois Baumatic souhaite faire remarquer que la conformité n’empêche pas le fait que les surfaces deviennent chaudes et retiennent la chaleur même après leur utilisation.

Baumatic recommande de ne pas laisser les enfants s'approcher ni toucher à l'appareil à tout moment. Si des enfants sont présents dans la cuisine, toujours les surveiller. Nous recommandons aussi de l'utiliser et de le nettoyer avec soin.

S'assurer que les poignées de la marmite sont correctement positionnées afin d'éviter des accidentels contacts.

Ne pas laisser d'huile ou de graisse chaudes sans surveillance qui pourraient représenter un risque.

Utiliser des marmites à fond plat et respecter les correctes dimensions pour la zone de chauffe (jamais plus petites).

Veiller à ce qu'aucun appareil ou câble électriques ne soient en contact avec des zones chaudes de l'appareil.

ne pas utiliser l'appareil pour chauffer des espaces ou pour sécher des vêtements.

Ne pas installer l'appareil en proximité de rideaux ou de matériaux délicats.

NOTE : Cet appareil doit être correctement installé par une personne qualifiée, conformément aux instructions du fabricant. Pour les installations au gaz, l'installateur doit être enregistré auprès du Corgi (tous les ingénieurs Baumatic sont enregistrés au Corgi) et pour les installations électriques, un enregistrement NICEIC est recommandé.

Baumatic Ltd décline toute responsabilité en cas de dommages causés aux personnes ou aux choses et dus à une utilisation ou une installation de cet appareil non conformes.

De la chaleur, de la vapeur et de l'humidité peuvent se former durant l'utilisation. Par conséquent, faites attention à ne pas vous blesser et assurez-vous que la pièce soit correctement ventilée. En cas d'utilisation prolongée, une ventilation plus importante pourrait être nécessaire. En cas de doute, consultez un installateur qualifié.

Attention : En cas de démontage, entretien et nettoyage de l'appareil, faire attention.

On commande d'utiliser des instruments de prévention et de protection adéquats

Ces instructions d'utilisation doivent être conservées pour toute utilisation ou référence futures par une personne qui peut aussi ne rien avoir à voir avec l'appareil.

Utilisation de la TABLE de cuisson

Les symboles du tableau de contrôle indiquent le brûleur sur lequel la manette de contrôle travaille. Selon le modèle, il y a deux méthodes d'allumage des brûleurs.

Allumage automatique

Après avoir appuyé sur la manette ajustée, le tourner dans le sens contraire des aiguilles d'une montre sur le symbole de la flamme grande, l'étincelle d'allumage sera présente tant que la manette sera maintenue enfonnée. Lorsque la flamme est fixe, la manette peut être relâchée.

Allumage manuel

Après avoir appuyé sur la manette ajustate, le tourner dans le sens contraire des aiguilles d'une montre sur le symbole de la flamme grande, appuyer sur le bouton d'allumage situé sur le tableau de contrôle. L'étincelle d'allumage sera présente tant que le bouton sera maintenu enfoncé. Lorsque la flamme est fixe, le bouton peut être relâché.

Pour régler la flamme, continuer à tourner dans le sens contraire des aiguilles d'une montre jusqu'au réglage souhaité entre les symboles de flamme petit et flamme grande. Pour éteindre le brûleur, tourner complètement dans le sens des aiguilles d'une montre.

Lorsqu’un dispositif thermocouple de sécurité est incorporé à l’appareil, il est nécessaire que la manette soit maintenue enfoncée pendant environ 10 secondes après que la flamme est fixe pour activer le thermocouple. Le dispositif de sécurité a été conçu pour arrêter le débit de gaz à la tête du brûleur en cas d’absence de flamme.

Conseils

Utiliser toujours une marmite avec un diamètre ajusté, qui soit le même ou légèrement plus grand que celui de la flamme.

La flamme ne doit jamais dépasser le diamètre de la marmite.

Le fond de la marmite doit être plat et si possible, maintenir le couvercle sur la marmite lorsque vous cuisinez.

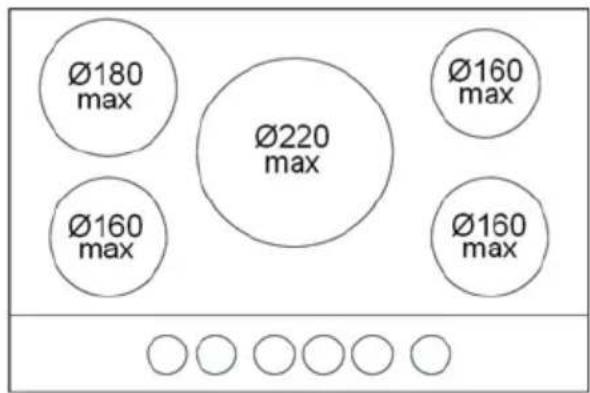

Mod. PF75: MAX ∅ de les marmites:

Selon le modèle, les brûleurs suivants sont fournis:

Grand (couronne rapide ou triple) - pour cuire rapidement ou faire bouillir de grandes quantités de liquide

Wok - pour cuire rapidement ou faire bouillir de grandes quantités de liquide

Moyen (semi-rapide) - pour cuire en général

Petit (auxiliaire) - pour cuire à feu lent

Poisonnière - pour des cuissons spéciales

Tous les brûleurs peuvent varier de la position la plus grande à la position la plus basse

Recommandations

Ne pas utiliser de supports pour cuire à feu lent, ceux-ci risqueraient de créer une chaleur excessive qui pourrait endommager l'appareil.

Nettoyage de l'appareil

Toujours attendre que l'appareil soit froid avant de le nettoyer afin d'éviter les risques de brûlure.

Ne pas utiliser de produits caustiques ou abrasifs, de pailles abrasives ou d'ustensiles durs qui pourraient endommager les surfaces de finition.

En général, nettoyer avec un chiffon doux imbibé d'une solution détergente chaude est suffisant mais en cas de marques persistantes il est recommandé de procéder comme suit :

Pièces en verre émaillé – utiliser uniquement un nettoyeur indiqué pour ce type de matériel.

Éléments des brûleurs - enlever la table de cuisson et immerger dans une solution détergente chaude pendant environ 10 minutes. Rincer et vérifier que les trous du brûleur ne soient pas bouchés et réassembler dans le bon ordre.

Cet appareil doit être installé par une personne qualifiée conformément aux réglementations du

Royaume-Uni ou aux standards de sécurité ou aux normes européennes équivalentes:

NOTE : la loi Britannique stipule que les appareils à gaz soient installés et réparés par un

installateur enregistré au CORGI (tous les ingénieurs sont enregistrés au CORGI).

Normes de sécurité du gaz (Installation & Utilisation)

Normes de Fabrication (dériver du Département de l'Environnement)

Standards de Fabrication (dériverg du Département de Développement Écossais)

Normes de câblage CEE

Normes concernant l'électricité sur le travail

BS 6172 Installation d'appareil de cuisson à gaz domestique (si nécessaire, BS 5482)

Installation d'appareils GPL domestiques)

BS 5440 Installation de conduits et ventilation pour appareils à gaz

Instructions d'installation Baumatic Ltd

Positionnement de l'appareil

Cet appareil est classé comme Classe 3 et est conçu pour être encastré dans un élément de cuisine (selon les dimensions) ou sur un plan de travail de 600 mm de largeur, en respectant toujours les distances minimum de sécurité :

700mm entre la surface du plan et le dessous de chaque surface horizontalement présente sur celui-ci.

50mm d'espace entre l'appareil et les matériaux combustibles.

La finition de surface d'un élément adjacent doit pouvoir résister à une température minimale de 85°C.

Mise en service de l'appareil

Lorsque vous déballez l'appareil, contrôlez les pièces suivantes sont incluses avec l'appareil :

Livret d'instructions et d'installation Baumatic Ltd Supports pour marmites Brûleur Éléments Bande adhesive de jointoiement et vis et brides de fixation 1 / 2 Coude & joint BSP Kit de conversion pour GPL complémentant un injecteur GPL pour chaque brûleur et une étiquette auto-adhésive pour rectifier la Catégorie du gaz sur la plaque signalétique de l'appareil.

NOTES d'installation

1. Couper le logement prévu pour l'appareil selon les dimensions reportées ci-dessous ou utiliser un gabarit si imprimé sur l'emballage.
2. Inverser la table de cuisson et appliquer l'élément de jointoiement fourni pour unir les bords du pourtour
3. Si l'objet de jointoiement est sous forme de bande, la couverture de protection doit être retirée des deux côtés. Ne pas laisser d'espace dans le matériel de jointoiement ou bien faire deux applications. NOTE: ne pas utiliser un fixant à base de silicone, ceci pourrait endommager le plan de travail si des réparations sont nécessaires.
4. Insérer l'appareil dans son logement et le fixer moyennant les brides et les vis, en serrant les vis de façon uniforme (voir Fig. 1 ci-dessous).
5. Si l'appareil est à installer dans un véhicule tel que camping-car ou caravane, il faut appliquer les dispositions de la EN 721.

Ventilation des PIECES

La pièce dans laquelle est installé l'appareil doit être bien ventilée de manière mécanique ou naturelle ou une combinaison des deux afin d'assurer une bonne combustion et l'évacuation de l'air consommé. La quantité minimale d'air pour la combustion dépendra du volume de la pièce, du nombre d'appareils et de leur classe de puissance totale. La classe puissance de votre appareil se trouve sur la plaque signalétique.

Note : La ventilation nécessaire doit être déterminée par les normes en vigueur.

Raccordement du gaz

L'alimentation du gaz doit être raccordée en utilisant le _ coude BSP, un joint et un tube en cuivre et un robinet isolant dans une position facilement accessible. L'appareil fourni doit être utilisé avec du gaz naturel, s'il doit être adapté au GPL procédéur comme suit :

• Isoler l'appareil de l'alimentation de gaz et électrique.
• Enlever les supports des marmites et les éléments des brûleurs.
• Remplacer les injecteurs avec une alimentation alternative. Utiliser le matériel de jointoiement approprié et contrôler que gaz ne fasse pas de bruit. Coller l'étiquette auto-adhesive à la plaque signalétique afin de rectifier la Catégorie du Gaz.

Fig.2

Fig. 3

Réglage du débit de gaz

Pour régler le débit de gaz au minimum, procéder comme suit :

• Allumer le brûleur et tourner sur le réglage minimum.
• Enlever la manette de contrôle du robinet du gaz.
• Pour diminuer la flamme, tourner dans le sens des aiguilles d'une montre, pour l'augmenter, tourner dans le sens contraire. Utiliser un tournevis introduit sous la tige du robinet du gaz ou à travers la tête de la vis après la tige pour les modèles avec dispositif de contrôle de la flamme. Veiller à ce que la flamme soit de 3-4 mm, de couleur bleuâtre, stable et silencieuse, et ne s'éteigne pas lorsque vous passez du début minimum au début maximum.
• Remettre la manette de contrôle et contrôler que tous les composants ont été correctement assemblés.

Branchement électrique

Avant de brancher l'appareil, veiller à ce que la tension reportée sur la plaque signalétique corresponde à la tension d'alimentation.

Recommandation - cet appareil DOIT etre raccorde a la TERRE

Cet appareil devrait être câble dans une prise dérivée avec fusible et interrupteur bipolaire ayant une séparation de contact de 3 mm et une classe de fusible réduite à 3 Amps.

Important

Les câbles du conducteur de l'alimentation principale sont colorés en conformité au code suivant :

Vert et Jaune - Terre

Bleu - Neutre

Marron - Sous-tension

Les raccordements doivent être effectués comme suit :

Le fil de couleur Verte et Jaune doit être raccordé à un terminal marqué d'un 'E' ou au symbole de terre (.) ou de couleur verte et jaune.

Le fil de couleur Bleue doit être raccordé au terminal marqué d'un N' ou de couleur bleue ou noire.

Le fil de couleur Marron doit être raccordé au terminal marqué d'un L' ou de couleur marron ou rouge.

NOTE : Les bornes marquées avec 'SUPPLY' sont pour les principaux fils d'alimentation et les bornes marquées avec 'LOAD' sont pour les fils de l'appareil.

La prise électrique doit être placée dans un endroit accessible et adjacent à l'appareil. Au cas où il serait nécessaire de remplacer les conducteurs de l'alimentation principale, le remplacement doit être conforme aux specifications reportées dans les Données Techniques. S'assurer que le raccordement à code couleur soit correct et que les vis sont bien serrées.

Entretien

Durant la garantie, en cas de besoin, toute intervention doit être référée au département de Service Baumatic Ltd. Toute intervention ou réparation effectuée par une personne non autorisée annule la garantie.

Avant toute opération d'entretien, déconnecter l'appareil de l'alimentation électrique et du gaz.

Si le robinet du gaz devient trop rigide, procéder comme suit :

Enlever les manettes de contrôle, les supports des marmites, les brûleurs et les vis et les brides de fixation de la table de cuisson.

• Retirer la table de cuisson du plan de travail et enlever toute couverture de protection placée ci-dessous.
• Démonter les fixations qui tiennent le robinet sur le bandeau, séparer le tout et nettoyer le cône et le logement avec un chiffon imbibé de solvant.
• Graisser légèrement le cône avec une graisse pour température élevée, réassembler en position et le tourner pendant quelques instants. Enlever de nouveau le cône et tout excès de graisse en veillant à ce que les conduits de gaz ne soient bouchés par la graisse.
• Réassembler tous les composants en faisant très attention et contrôler que le gaz ne fasse pas de bruit. Pour replacer le robinet du gaz, procéder comme suit :
• Déconnecter l'appareil comme indiqué ci-dessous.
• Déconnecter le tuyau du gaz du robinet du gaz, désassembler la grille de gaz en enlevant les vis de fixation. Lorsque vous appliquez un nouveau robinet de gaz, veillez à utiliser un nouveau joint.
• Raccorder le robinet du gaz, contrôler que le gaz ne fasse pas de bruit et réassembler la table de cuisson.

Données techniques

Tension nominale 230V AC 50Hz

Raccordement 13A (prise avec fusible et interrupteur bipolaire avec intervalle de 3mm, alimentation)

Puissance Input 0.008 to 0.02kW (selon le modèle)

Conducteur de 3 × 0.75 ~mm^2 Type IMQ (H05V2V2-F) T90°

d'alimentation

principal

Raccordement Rp ½ (ISO R7)

Type Gaz Naturel (20.9 mbar) - GPL alternatif G30 (28-30 mbar)

[Gaz de ville G110 - 120 (8 mbar) sur demande]

Une carte d'enregistrement de garantie est fournie avec votre appareil, celle-ci doit être remplie et renvoyée dans les délais les plus brefs.

Cette garantie est un supplément de vos droits légaux établis et ne modifiera pas ceux-ci.

Les conditions de la garantie qui concernent les appareils Baumatic sont les suivantes :

Tout travail en relation avec la garantie doit être à la charge de Baumatic Ltd ou d'un agent de service agréé par Baumatic Ltd. Toute réclamation formulée sous les termes de garantie doit être présentée avec la facture de vente délivrée au moment de l'achat.

La période de garantie commence à partir de la date d'achat et le fabricant fournit les pièces et le travail requis pour réparer l'appareil si la panne est causée par un défaut mécanique / électrique. Ce service sera sans frais durant toute la période de garantie. Un système d'assurance supplémentaire est disponible si vous souhaitez étendre la période de garantie.

Cette garantie concerne uniquement le Royaume-Uni sans les îles et l'Irlande du Nord.

• Tout dommage causé par le transport, une mauvaise utilisation ou la négligence.
• Les pièces périsibles et esthétiques : prises, fusibles, lampes d'éclairage, caches éclairage, bords, câbles, filtres et attaches, manéttes, caoutchouc et joints, surfaces en céramique et verre, cavités, rainures, partie peinte.
• Attaches / Accessoires, pose-marmite et poignées, grilles, supports de marmite, étagères, tête du brûleur et colliers, tubes pour four. Ajouts.
• Entretien régulier, réparation ou remplacement de pièces dus à usure naturelle ou déterioration.
• Décoloration de matériel et corrosion.
• Installations incorrectes, modifications ou réparations effectuées par un personnel non autorisé.
• Utilisation de pièces non Baumatic.
• Dommage causé par des objets ou des substances étrangers.
• Des appareils employés pour une utilisation non domestique.
• Opération avec une tension, une eau et un gaz inadéquats.
• Accidents, guerre civile et tout autre phénomène ne dépendant pas de Baumatic Ltd.

Tous les garanties NE peuvent absolument PAS etre transferées

VENTES

SERVICE

PIECES

TEL [phone] TEL [phone] TEL [phone]

FAX [phone] TEL [phone]

Pour tout renseignement, appeler l'un de ces numéros.

Nous vous remercions pour avoir acheté Baumatic.

Cet apparéil est marqué conformément à la directive Européenne2002/96/CE en ce qui concerne l'élimination des apparéils électriques et électroniques (WEEE).

Éliminant correctement ce produit, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé de l'homme, qui pourraient sinon être la cause d'une mauvaise élimination de ce produit.

Le symbole sur le produit, ou sur les documents accompagnant le produit, indique que l'appareil ne peut être traité comme un déchet domestique normal. Il doit être amené au point de collecte approprié pour le recyclage des équipements électriques et électroniques.

L'élimination doit être effectuée conformément aux normes locales sur l'environnement pour l'élimination des déchets

Pour tout renseignement concernant le traitement, la récupération et le recyclage de ce produit, contactez notre mairie, votre service après-vente ou votre revendeur.
