Type de produit	Hotte aspirante encastrable
Marque	Balay
Modèle	3BT737 X
Dimensions d'encastrement (L x P x H)	600 mm x 280-350 mm x 300 mm min.
Distance minimale au-dessus des foyers	Électriques : 430 mm ; Gaz : 650 mm
Poids (évacuation extérieure / recyclage)	9,5 kg / 10,5 kg
Alimentation électrique	220-240 V ~ 50 Hz, 1,30 m de câble, prise avec terre
Puissance d'éclairage max.	2 ampoules de 60 W max. (culot E14, type bougie)
Puissance moteur estimée	150 W
Nombre de vitesses	3
Filtres	Filtre à graisse en métal (lavable lave-vaisselle) ; Filtre à charbon actif en option (recharge annuelle)
Mode d'évacuation	Air évacué à l'extérieur ou recyclé (nécessite filtre charbon)
Diamètre conduit d'évacuation	120 mm recommandé (min. 100 mm)
Matériaux	Acier inoxydable, verre (bandeau décoratif)
Niveau sonore	Non spécifié
Entretien et nettoyage	Nettoyer les filtres à graisse toutes les 8-10 semaines ; nettoyer les surfaces avec eau savonneuse ou produit vitre non agressif ; ne pas utiliser de produits abrasifs
Sécurité	Arrêt d'urgence par débranchement ou disjoncteur ; ne jamais utiliser sans filtre à graisse ; risque d'incendie si graisses surchauffées
Pièces détachées et réparabilité	Filtres, ampoules, kit de montage charbon actif disponibles chez le revendeur ; réparations par un professionnel
Informations générales	Notice d'utilisation et de montage incluse ; conforme aux normes CE

FOIRE AUX QUESTIONS - 3BT737 X BALAY

Quelle est la distance minimale entre la hotte et une table de cuisson électrique ?

La distance minimale est de 430 mm pour les foyers électriques et de 650 mm pour les foyers au gaz.

Comment nettoyer les filtres à graisse métalliques ?

Retirez les filtres et nettoyez-les tous les 8 à 10 semaines en service normal. Ils passent au lave-vaisselle ou peuvent être trempés dans de l'eau chaude savonneuse, puis brossés et rincés.

Comment changer le filtre à charbon actif ?

Le filtre à charbon actif se change environ une fois par an. Retirez d'abord les filtres à graisse, puis faites coulisser le filtre à charbon par le bas dans le boîtier de la hotte. Utilisez uniquement des filtres d'origine.

Quels types d'ampoules utiliser et comment les remplacer ?

Utilisez des ampoules-bougie de 60 W max. avec culot E14. Pour remplacer, mettez la hotte hors tension, tirez le tiroir-filtre, puis retirez le cache de la lampe vers l'avant.

Peut-on utiliser la hotte sans filtre à graisse ?

Non, ne jamais utiliser la hotte sans filtre à graisse. Cela présente un risque d'incendie et endommage l'appareil.

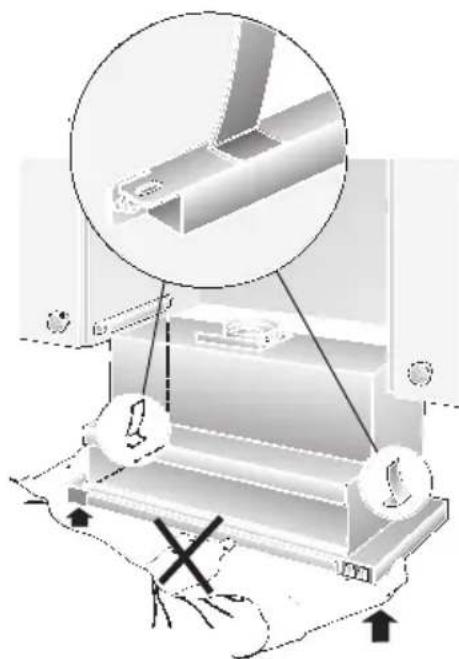

Comment installer la hotte dans un placard mural ?

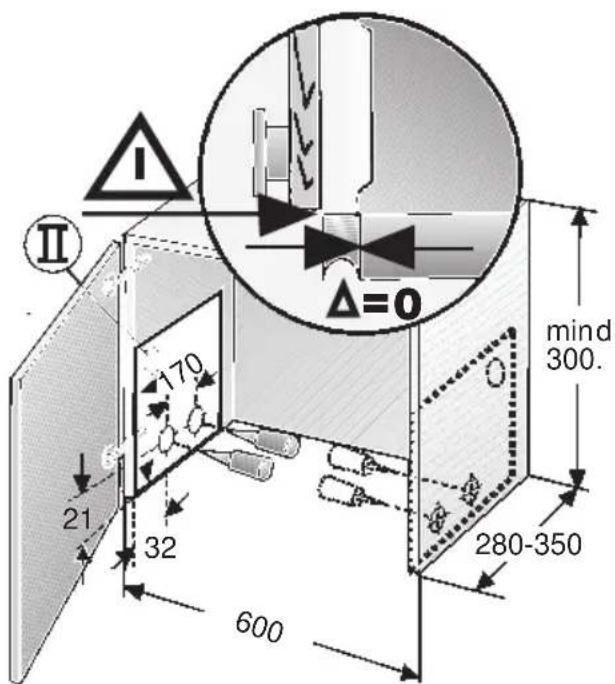

L'encastrement nécessite un placard de 600 mm de large, 280-350 mm de profondeur et 300 mm de hauteur minimum. Utilisez le gabarit fourni pour percer les points de fixation, puis vissez les rails et la hotte.

La hotte peut-elle fonctionner en mode recyclage ?

Oui, en mode recyclage, l'air est renvoyé dans la cuisine après passage par le filtre à graisse et un filtre à charbon actif (optionnel). Le kit de montage est disponible chez le revendeur.

Comment régler la vitesse du ventilateur ?

Tirez le tiroir-filtre pour mettre en marche. Utilisez les touches de commande pour sélectionner la puissance d'aspiration 1, 2 ou 3. Pour éteindre, repoussez le tiroir-filtre jusqu'à la butée.

Que faire en cas de panne ou de dysfonctionnement ?

Contactez le service après-vente en mentionnant les numéros E et FD situés sur la plaque signalétique à l'intérieur de la hotte (sous la grille).

Est-il nécessaire d'avoir une arrivée d'air extérieure pour le mode évacuation ?

Oui, si la hotte évacue à l'extérieur et que le logement a des appareils à combustion (chaudière, poêle), un apport d'air suffisant est impératif pour éviter la dépression et le refoulement des gaz brûlés.

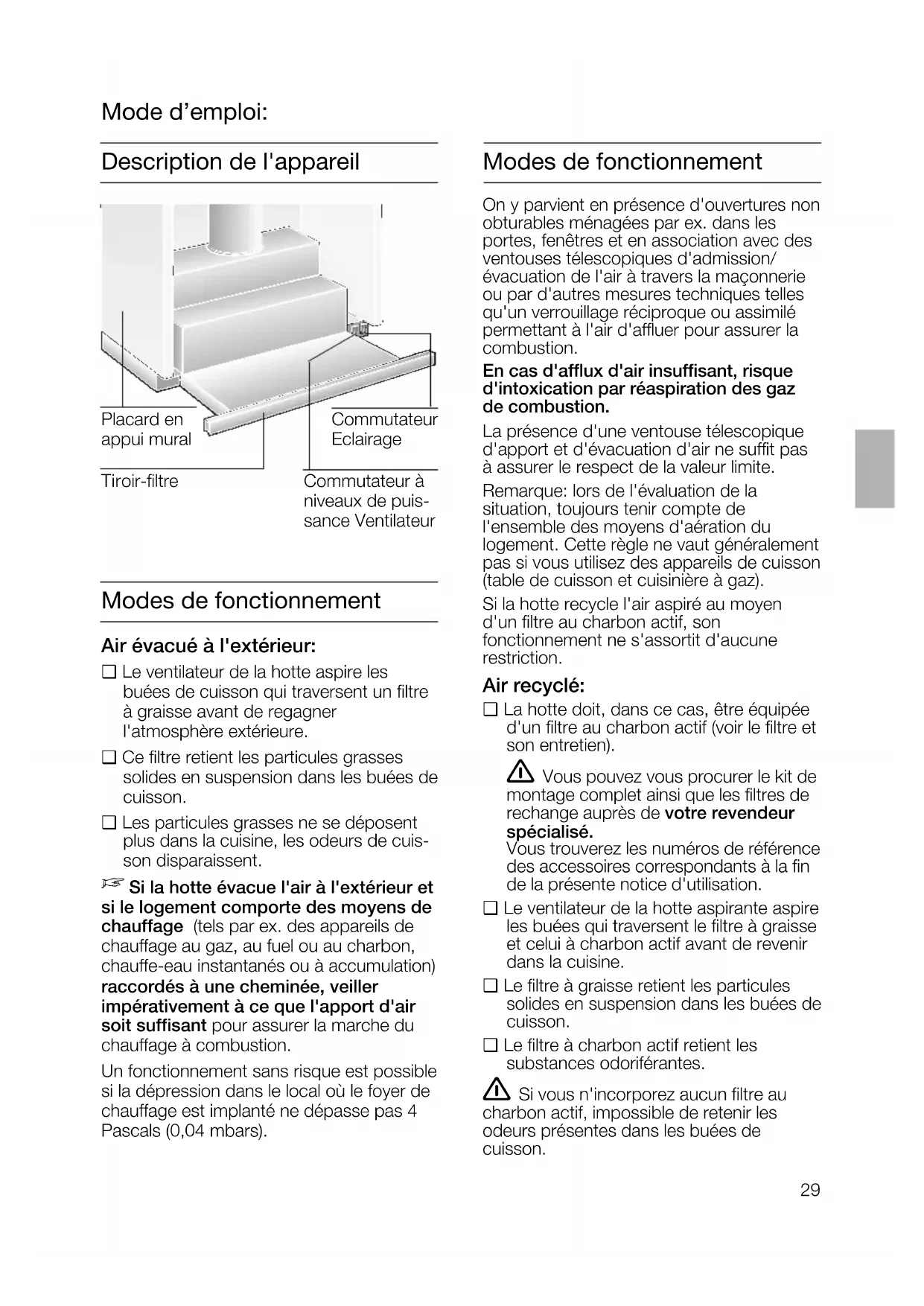

MODE D'EMPLOI 3BT737 X BALAY

Mode d'emploi et notice de montage

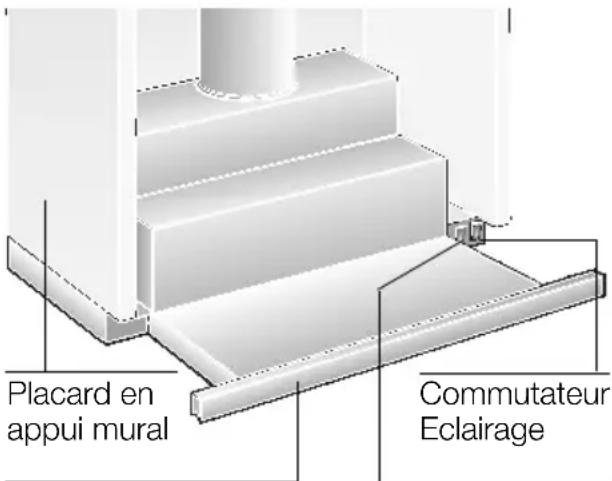

Tiroir-filtre
Commutateur a niveaux de puissance Ventilateur

Modes de fonctionnement

Air évacué à l'extérieur:

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtes et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciprioque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparèils de cuisson (table de cuisson et cusinière à gaz).

Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

La hotte doit, dans ce cas, estre equipee d'un filtre au charbon actif (voir le filtre et son entretien).
Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.
Voutrouvez les numérodes réference des accessoires correspondants à la fin de la presente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtré àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le cadre a graissé retient les particules solides en suspension dans les buees de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtré au charbon actif, impossible de retenir les odeurs générées dans les buées de cuisson.

Remarques importantes:

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectues que par un spécialiste.

Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.

Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.

Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans filtrer àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement.
Par conséquent, surveillance toutes les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISSÉ et d'ymettre le feu.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Table de cuisson au gaz / Cuisinières à gaz

Utilisez toujours les foyers au gaz correctement.

Important:

Les flammes produites par les foyers au gaz doivent toujours etre recouvertes par la vaisselle de cuisson.

Dans le cas contraire, la hotte aspirante pourrait etre endommagee par la chaleur

intense dégagée par les flammes nues du foyer.

Utilisation de la hotte aspirante

La méthode la plus efficace pour supprimer les buées de cuisson consiste à:

Enclencher le ventilateur en début de cuisson.
Eteindre le ventilateur quelques minutes après la fin de la cuisson.

Enclenchement du ventilateur:

1. Tirez le tiroir-filtre par sa poignée.
   □ Le ventilateur se met en marche.
2. Reglez le ventilateur sur la vitesse désirée.

Éléments de commande des différents modèles:

Puissance d'aspiration 3

Puissance d'aspiration 1

Puissance d'aspiration 2

Puisance d'aspiration 1

Puisance d'aspiration 2

Puisance d'aspiration 3

Puisance d'aspiration 1

Arrêt

Puissance d'aspiration 2

Coupure du ventilateur:

□ Faites glisser le tiroir-filtre jusqu'à la butée.

Remarque: si vous sortez à nouveau le tiroir-f literature, le ventilateur tourne à la puissance dernièrement chosesie

Eclairage:

Arrêt

Marche

Remarque: vous pouvez utiliser l'éclairage à tout moment, même si le tiroir-filtre est rentré.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appepez s.v.p. le service après-vente.

(Voir la liste des agences du service après).

Lors de votre appel, veuillez mentionner les numéroes suivants:

N°E

FD

Inscrivez les numérores correspondants de votre hotte dans le cadre ci-dessus. Ces numérores se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtré retiree.

Afin de retenir les particules grasses en suspension dans les buées de cuisson, des filtres àGRAisse en métal sont montés dans la hotte.

Les nattes du filtré sont en métal ininflammable.

Attention:

Plus les nattes se saturent en particules grasses et plus elles risquent de s'enflammier. D'autre part, leur saturation risque de générer le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAisse en métal. Ce risque est du à l'accumulation de chaleur pendant la friture ou le rotissage.

Nettoyage des filtres àGRAISSÉ en métal:

En service normal (1 à 2 heures par jour), nettoyez les filtrres àGRAISSE en métal au bout de 8 à 10 semaines.

• Ces filtrés sont nettoyables au lavevaisselle.
  Ils peuvent changer légarement de couleur au lavage.

Important:

Ne lavez pas en même temps la vaisselet les filtres métalliques fortementsatures en matière grasse.

Si vous les nettoyez à la main, mettez les nattes à tremper pendant plusieurs heures dans de l'eau chaude additionné de produit à vaisse.
Ensuite, Brossez-les, rincez-les bien puis laissez-les goutter.
N'utilisez que des filtres d'origine.

Vous garantiez ainsi un fonctionnement optimal de la hotte.

Retrait et mise en place des cadres de contrôle

Retrait:

1. Tirez le tiroir-filtre jusqu'à la butée.
2. Actionnez le cran, se trouvant sur les cadres de filtre, dans le sens de la flèche jusqu'à la butée.

Si le tiroir comprend deux filtrres aGRAISSSE, retirez d'abord le cadre dedevant.

1. Rabattez le cadre de filtre lateralement puis retirez-le.

Mise en place:

1. Tirez le tiroir-filtre jusqu'à la butée.
2. Insérez un côté du cadre de filtre en biais dans sa fixation, relevez-le puis accrochez-le en actionnant le cran jusqu'à la butée.
   Si le tiroir-filtre comprend deux filtres àGRAISSSE,inserez en premier le cadre de derriere,puis celui de devant muni du profilé.

Veillez à ce que les filtres à graissésoient bien en assise des deux cots.

Filtre à charbon actif:

Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Le filtré à charbon actif s'encastre dans la hotte aspirante, au-dessus des filtres àGRAISSE.

1. Retirez les filtres àGRAisse (voir Filtres et entretien).
2. Mettez en place les deux supports en plastique fournis sur les cots drot et gauche, dans le boitier de la hotte. Vissez chacun avec une vis (cette opération est nécessaire uniquement à la première mise en place du filtre à charbon actif).

1. Par le bas, faites coulisser le filtré à charbon actif dans le boîtier de la hotte puis faites-le encranter des deux côtes.

Pour cela, le rebord du filtre doit se trouver en bas.

1. Remettez en place le filtre àGRAISSÉ en place (voir Filtre et entretien).

Retrait:

Le démontage du filtré à charbon actif a lieu dans l'ordre chronologique inverse.

Pour cela, poussez les crochets d'encrantage vers l'extérieur.

Changement du filtré à charbon actif:

En service normal (1 à 2 heures par jour), il faut changer le filtré à charbon actif environ 1 fois par an.

Vous pouvez vous procurer ce filtre auprès de votre REVENDEUR SPECIALISE.

N'utilisez que des filtres d'origine.

Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut de l'ancien filtré à charbon actif:

Le filtré à charbon actif ne contient pas de substances toxiques. Vous pouvez lemettre au rebut avec, par ex., les ordures menagères.

Nettoyage et entretien

Modèles avec bandeau de verre dans le volet d'évacuation de la vapeur:

Le bandeau en verre s'enlève facilement et se nettoie au lave-vaisse.
Pour retirer le bandeau, faites glisser les languettes vers l'extérieur.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du nettoyage des filtres àGRAisse, nettoyez la graisse qui s'est depossee dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionné de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourrait apparaitre.

Prudence: ventilez suffisamment la cuisine, n'utilise jamais de flamme rue.

Ne nettoyez les touches de commande qu'avec de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.

Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chloré.

Surfaces en aluminium, peintes ou en plastique:

Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
N'utilisez pas de produits récurants.

Changement des ampôules

1. Eteignez la hotte puis mettez-la complètement hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
2. Tirez le tiroir-filtre jusqu'à la butée.
3. Tirez le cache de la lampe vers l'avant.

1. Remplacez les ampoules. (Ampoules-bougie en vente habituelle dans le commerce, puissance maxi. 60 watts, douille E 14).

1. Replacez le cache de la lampe.
2. Rebranche la fiche mâle dans la prise de courant ou remontez le fusible/ réarmez le disjoncteur.

Remarques importantes

Les ancients apparèils ne sont pas des déchets sans valeur.

Leur élimination respectue de l'environnement permet de récapürer de précieuses matières premières.

Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement.

Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à eliminer 'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

Cette hotte peut evacuer l'air à l'extérieur ou le recycler.

Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.

L'ecart minimum entre les foyers électriques et le bord inférieur de la hotte doit être 430mm ,voir fig.1.

Remarques supplémentaires concernant les cusinieres a gaz:

Lors du montage de foyers gaz, veuilles respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Régles technique TRGI régissant l'installation du gaz).

Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.

Le montage de la hotte aspirante à la distance minimum de 650 mm au-dessus de foyers au gaz (voir fig. 1) n'est ADMIS que si les charges thermiques nominales ci-dessous ne sont pas dépassées:

Cuisinières à gaz
Charge thermique d'un
foyer 3,0 kW maxi.
Charge thermique de tous
les foyers 8,3 kW maxi.
Charge thermique du four 3,9 kW maxi.
Tables de cuisson au gaz Charge thermique d'un 3,9 kW maxi. foyer Charge thermique de tous les foyers 11,3 kW maxi.
Tables de cuisson vitrocéramique au gaz Les charges thermiques nominales indiquées ci-dessus ne valent pas pour les tables de cuisson uniformément en vitrocéramique. Veuillez impératifement respecter les indications publiées par le fabricant de la table de cuisson vitrocéramique.
Cuisinières à combustible solide Les charges thermiques nominales maximales et la distance minimum a respecter valent comme pour les cusinières à gaz.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la reglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si I'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller imperativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables menagedes par ex.dans les portes, fenêtres et en association avec des ventouses télécopiques d'admission/ evacuation de I'air a travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utiliser des appareils de cuisson (table de cuisson et cuisine à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Avant le montage

Si la hotte évacue l'air à l'extérieur, incorporez un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse téléscopique.

Si l'appareil a eté foumi sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

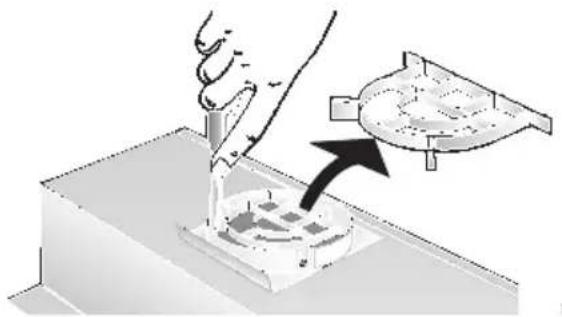

Montage du volet anti-refoulement:

1. Découpez la grille de protection située dans le manchon à air.

1. Insérez le volet anti-refoulement dans les ouvertures du palier se trouvant dans le manchon à air.

Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.

Pour que la hotte aspirante ait le meilleur rendement, veilles à ce que:

Le conduit d'évacuation soit court et lisse.
Ilaitlemoinspossibledecoudes.
Il ait le plus fort diametre (au moins 120 mm) et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.

Conduits de section ronde: Nous recommendons Ides conduits au diametre interieur de 120 mm minimum.
Les conduits plats doivent avoir une section interieure équivalente à celle des conduits ronds de 100/120 mm de diamètre. Les conduits ne doivent comporter aucun coude prononcé. 100 mm Ø env. 78 cm de section 120 mm Ø env. 113 cm de section.

Si les conduits ont des diamètres différents:

Utilisez du ruban adhesif à étancher.
Si la hotte evacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Evacuation de l'air vicié par le haut:

• Percez une ouverture dans la paroi supérieure du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement électrique.
• Le gabarit ① est compris dans les fournitures -.

Avant le montage

Evacuation de l'air vicié directement par l'arrière:

• par l'intérieur du placard -.

Percez une ouverture dans la paroi arrêté du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement électrique.

Raccordement du tuyau d'évacuation de l'air vicié, 100 mm:

Découpez la grille de protection se trouvant dans l'orifice d'évacuation de l'air.
Fixez le manchon réducteur (fourni ou disponible chez vous revendeur spécialisé) contre l'orifice d'évacuation de l'air.

Raccordement du tuyau d'évacuation de l'air vicié, 120 mm:

Découpez la grille de protection se trouvant dans l'orifice d'évacuation de l'air.

Mode Air recyclé

Avec filtré à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

Vous pouvez
vous procurer le kit
de montage complet
aupres de vous
revendeur
specialise.

Branchement électrique

La fiche male de la hotte aspirante ne pourra se brancher que dans une prise a contacts de terre reglementairement posée. Installes cette prise directement au-dessus de la hotte ou le plus pres possible.

Caracteristiques electriques:

Vou les trouverez après avoir retire le cadre pour filtré, sur la plaque signalétique, à l'intérieur de l'appareil.

ToujoursmettreI'appareil hors tension avantd'effectuerdesréparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra etre effectue que par un Electricien-installateur agree aupres de la compagnie locale/nationale distributrice d'electricite.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Cette hotte aspirante est conforme aux dispositions CE sur I'antiparasitage des apparciels electriques.

Préparation du placard en appui mural

Montez la hotte aspirante a une distance minimum de 650 mm des foyers au gaz et de 430 mm des foyers électriques.

Cette hotte aspirante est conque pour s'encastrer dans un placard en appui mural représentant les dimensions suivantes:

Largeur: 600 mm

Profondeur: 280 à 350 mm

Hauteur: 300 mm minimum.

Preparation:

1. Si le placard a un fond, retirez-le.
   Assurez-vous que le placard soit suffisamment solide.
2. Marquez deux points de fixation - à droite et à gauche - sur les parois laterales à l'intérieur du placard, puis percez un avant-trou à l'aide d'un burin.
   Si vous utilisez une perceuse electrique, prévoyez un meche de:
   2 mm - profondeur: 10 mm maxi.

Attention:

Pour marquer les points de fixation, utilisez le gabarit comprising dans les fournitures.
Les points de fixation sur le gabarit sont prevus pour installer une poignee de 20 mm d'epaisseur solidaire de la hotte.

Une butée (cote ) permet de déplacer la position de la poignée vers l'avant.

Pour les placards dont la profondeur dépasse 280 mm, vous pouvez décaler l'appareil vers l'arrière si

... le bandeau éclairant de la cuisine intégrée se trouve à l'arrière,
... la poignée fait plus de 20 mm d'épaissieur.

Pour ce faire, décalez le gabarit ①vers l'arrête de la distance nécessaire.

Préparation du placard en appui mural

1. Alignez les rails de fixation fournis puis vissez-les à fond.
   Tenir compte de l'épaisseur des parois laterales du placard (16 ou 19 mm). Cote X.

x = 16 ~mm x = 19 ~mm

Si la profondeur interieure libre du placard fait moins de 280 mm, decoupez la paroi arrriere sur une hauteur de 250 mm.

Encastrement dans le placard en appui mural

1. Retirez le cadre de filtré (voir la notice d'utilisation).
2. Centrez les portes du placard si leurs charnières ne sont plus accessibles après encastrement de la hotte aspirante.
3. Soulevez la hotte par le bas puis enforcez-la dans le placard jusqu'à ce que les accessoires de montage encochant sur les cots drot et gauche.

1. Tirez le tiroir-filtre jusqu'à la butée.
2. Pour fixer la hotte aspirante, vissez 2 vis respectivement sur les cotes droit et gauche sans serrer a fond. Pour cela, soulevez la hotte aspirante.
3. Centrez la hotte dans le placard puis vissez à fond.

Encastrement dans le placard en appui mural

1. Faites passer le cable de branchement par l'ouverture située dans le placard en appui mural puis posez le raccord de tuyau.
2. Procedez au raccordement electrique.
3. Si nécessaire, réduisez la cloison murale aux dimensions nécessaires (par ex. en la scient) puis vissez-la à fond contre le placard en appui mural.

Mise en place de la poignée:

Vousdevezmonterunepoignee sur letiroir-filtre.
Vous pouvezCHOISIR une poignee en bois.
assortie aux meubles de cuisine ou bien
utiliser la poignee fournie.

1. A l'aide du gabarit fourni marquez deux points de fixation contre la poignee puis percez des avant-trous au burin. Si vous utilisez une perceuse electrique, prévoyez une mèche de: 2 mm - profondeur: 10 mm maxi.

1. Centrez la poignée puis, à l'aide des deux vis fournies, vissez-la à fond contre le placard.

1. Insérez le cadre de filtrre (voir la notice d'utilisation).

Remarque: yous pouvez habiller le corps de hotte a l'intérieur du placard (par ex. avec des panneaux d'aggloméré).

Lors de cette opération, respectez les consignes suivantes:

• Le fond intermédiaire ne doit pas reposer sur le corps de hotte.
• Ne fixez pas l'habillage mentionné ci-dessus sur le corps de hotte.
• Le SAV doit pouvoir avoir libre accès à la hotte.

Démontage:

Le démontage a lieu dans l'ordre chronologique inverse.

Remarque: Lorsque la hotte recycle l'air, vous doivent démonter le filtré à charbon actif et le support en plastique pour pouvoir acceder aux vis de fixation et aux accessoires de montage.

Poid en kg:

Air évacué à l'extérieur	Air recyclé par un filtre au charbon actif
9,5 10,5

Sous réserve de modifications constructives dans l'intérêt du progrès technique.
