MODE D'EMPLOI S56CM ASUS

Manuel d'utilisation

Manuel d’utilisation pour ordinateur portable

Chapitre 1 : Présentation du PC portable

A propos de ce manuel d'utilisation 6

Remarques concernant ce manuel

Précautions d’emploi

Préparer votre PC portable

Chapitre 2 : Présentation des éléments du PC portable

Chapitre 3 : Mise en route

Système d’alimentation 31

Connexion de l’alimentation

Utiliser la batterie

Entretien de la batterie 34

Allumer le portable 35

Le Power-On Self Test (POST) 35

Vérier la charge de la batterie 37

Charger la batterie 38

Options d’alimentation 39

Modes de gestion de l’alimentation 41

Veille et veille prolongée 41

Contrôle thermique 42

Fonctions spéciales du clavier 43

Raccourcis clavier 43

Touches Microsoft Windows™ 45

Touches de contrôle multimédia 47

Bouton et indicateurs d’état 48

Indicateurs d’état 49Manuel d’utilisation pour ordinateur portable

Chapitre 4 : Utiliser le PC portable

Utiliser le pavé tactile 54

Illustrations sur l’utilisation du pavé tactile 55

Entretien du pavé tactile 57

Désactivation automatique du pavé tactile 58

Périphériques de stockage 59

Lecteur optique (sur une sélection de modèles) 59

Lecteur de carte mémoire 63

Connexions réseau 70

Connexion sans l 72

Connexion Bluetooth (sur une sélection de modèles) 76

Accessoires optionnels A-2

Connexions optionnelles A-2

Système d’exploitation et logiciels A-3

Paramètres du BIOS A-4

Options de restauration de votre ordinateur portable A-15

Utiliser la partition de restauration A-15

Utiliser le DVD de restauration

(sur une sélection de modèles) A-16

Informations sur le lecteur de DVD-ROM

(sur une sélection de modèles) A-18

Information sur le lecteur de Blu-ray

(sur une sélection de modèles)

Conformité du modem interne

Manuel d’utilisation pour ordinateur portable

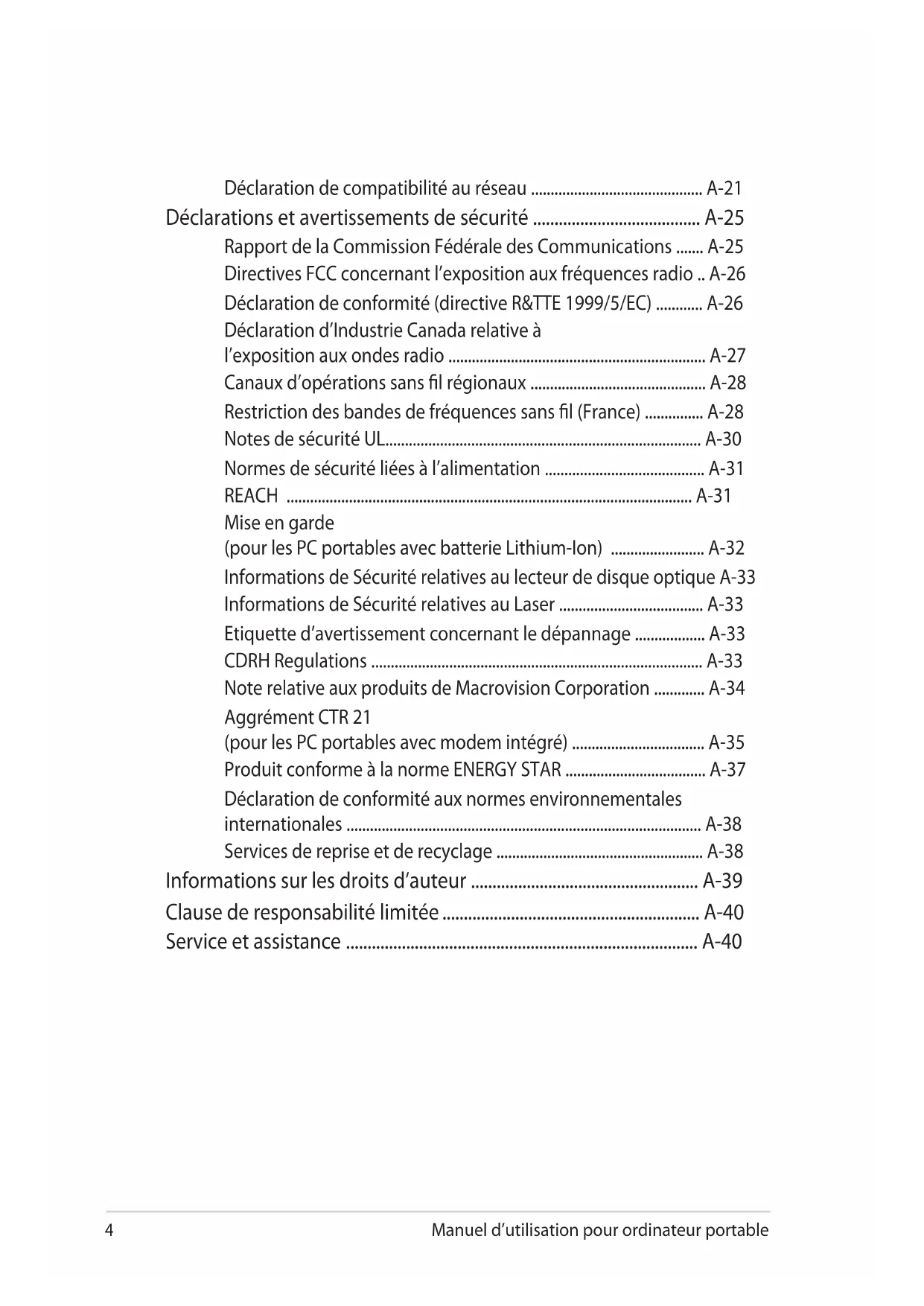

Déclaration de compatibilité au réseau A-21

Déclarations et avertissements de sécurité A-25

Rapport de la Commission Fédérale des Communications A-25

Directives FCC concernant l’exposition aux fréquences radio .. A-26

Déclaration de conformité (directive R&TTE 1999/5/EC) A-26

Déclaration d’Industrie Canada relative à

l’exposition aux ondes radio A-27

Canaux d’opérations sans l régionaux A-28

Restriction des bandes de fréquences sans l (France) A-28

Notes de sécurité UL A-30

Normes de sécurité liées à l’alimentation A-31

(pour les PC portables avec batterie Lithium-Ion) A-32

Informations de Sécurité relatives au lecteur de disque optique A-33

Informations de Sécurité relatives au Laser A-33

Etiquette d’avertissement concernant le dépannage A-33

CDRH Regulations A-33

Note relative aux produits de Macrovision Corporation A-34

(pour les PC portables avec modem intégré) A-35

Produit conforme à la norme ENERGY STAR A-37

Déclaration de conformité aux normes environnementales

internationales A-38

Services de reprise et de recyclage A-38

Informations sur les droits d’auteur A-39

Clause de responsabilité limitée

Manuel d’utilisation pour ordinateur portable

A propos de ce manuel d'utilisation

Vous lisez le manuel d'utilisation de votre PC portable. Celui-ci

fournit des informations sur la façon d'utiliser le PC portable. Les

principales parties de ce manuel d'utilisation sont les suivantes :

1. Présentation du PC portable

Présente le PC portable et le manuel de l’utilisateur.

2. Présentation des éléments du PC portable

Fournit des informations sur les composants du PC portable.

3. Mise en route Utiliser votre PC portable

Fournit des informations sur la mise en route du PC portable.

4. Utiliser le PC portable

Fournit des informations sur l'utilisation des utilitaires du PC

Vous donne des instructions liées à la sécurité.

Le système d’exploitation et les applications réellement fournies

varient selon les modèles et les secteurs géographiques. Il peut

y avoir des diérences entre votre PC portable et les images

indiquées dans le présent manuel. Veuillez considérer que votre

PC portable est correct.

Remarques concernant ce manuel

Quelques remarques et alertes sont utilisées au cours de ce guide,

an de vous aider à eectuer certaines tâches en toute sécurité. Ces

remarques ont diérents degrés d'importance, comme suit :

ALERTE ! Informations importantes devant être respectées pour

un fonctionnement en toute sécurité.

Informations vitales devant être impérativement respectées

pour éviter d'endommager les données, les composants ou les

ASTUCE : Astuces pour réaliser les tâches.

REMARQUE : Informations relatives aux situations particulières.Manuel d’utilisation pour ordinateur portable

Précautions d’emploi

Les consignes de sécurité qui suivent augmenteront la durée de vie

du PC portable. Suivez-les à la lettre. Pour ce qui n’est pas décrit dans

ce manuel, demandez l’assistance d’une personne qualiée.

Consignes de sécurité de

NE PAS JETER AU FEU NE PAS COURT-CIRCUITER NE PAS DÉMONTER NE PAS LAISSER le

portable allumé, ou en

charge, sur vos genoux

ou toute autre partie du

corps pendant une trop

éviter tout inconfort ou

blessure provoqués par la

portable à la poussière ou

à la saleté. NE PAS L’UTILISER durant une

NE PAS l’exposer à des

champs magnétiques ou

électriques puissants.

portable à la pluie ou

à l’humidité, le tenir

éloigné des liquides. NE PAS UTILISER le modem

appuyer sur l’écran. Ne

ne pas poser le portable

au milieu de petits objets

qui pourraient le rayer ou

pénétrer à l’intérieur.

NE PAS poser le portable

sur des surfaces instables

ou inégales. Contactez

le SAV si le boîtier est

NE PAS poser ou lâcher

d’objets sur le portable

ni y introduire des corps

Débranchez l’alimentation et retirez la(les) batterie(s) avant le

nettoyage. Essuyez le portable avec une éponge de cellulose

propre ou une peau de chamois imbibée d’une solution non

abrasive et d’un peu d’eau tiède, puis retirez l’humidité restante

avec un chion sec.8

Manuel d’utilisation pour ordinateur portable

pendant l’utilisation,

température ambiante

permet pas, comme une

sacoche de transport,

une circulation d’air

NE mettez PAS l’ordinateur portable au rebut avec les

déchets municipaux. Ce produit a été conçu pour permettre

une réutilisation et un recyclage appropriés des pièces. Le

symbole représentant une benne barrée d'une croix indique

que le produit (équipement électrique, électronique et pile

bouton contenant du mercure) ne doit pas être placé avec

les déchets municipaux. Vériez les réglementations locales

pour la mise au rebut des produits électroniques.

NE PAS jeter la batterie avec les déchets municipaux. Le

symbole représentant une benne barrée d'une croix indique

que la batterie ne doit pas être jetée avec les déchets

PUISSANCE : Référez-

vous à l’étiquette ci-

dessous du portable,

an de vérier que votre

répond aux exigences

batterie peut causer

l’ordinateur portable.

cordon d’alimentation,

solvants puissants tels

que des diluants, du

produits chimiques sur

ou à proximité de la

surface de l’ordinateur.Manuel d’utilisation pour ordinateur portable

Précautions de transport

Pour préparer votre ordinateur portable au transport, vous devez

l'éteindre et débrancher tous les périphériques externes an

d'éviter d'endommager les connecteurs. La tête du disque dur

se rétracte lorsque l'alimentation est éteinte an d'éviter de rayer la

surface du disque dur lors du transport. Vous ne devez donc pas

transporter votre ordinateur lorsque que celui-ci est allumé.

Rabattez complètement la partie supérieure pour protéger le clavier

La surface de l'ordinateur portable peut facilement se

ternir si elle n’est pas bien entretenue. Veillez à ne pas

frotter ou gratter les surfaces en transportant votre

Avertissement : Une pression acoustique excessive provenant

d’écouteurs ou d’un casque d’écoute peut entraîner la perte de

l’audition. Veuillez noter que l’ajustement du volume et l’égaliseur

au dessus de leur position centrale peut accroître le voltage de sortie

des écouteurs ou du casque d’écoute et par conséquent le niveau de

pression acoustique.

Tension d’entrée : 100–240V (CA)

Fréquence d’entrée : 50–60Hz

Courant de sortie nominal : 3.42A (65W)

Tension de sortie nominale : 19V (CC)

Ventilateur DC Avertissement : le ventilateur DC est un composant mobile pouvant

être dangereux. Veuillez maintenir une distance de sécurité entre

vous et les ailettes mobiles du ventilateur.

La prise électrique murale doit se trouver à proximité de

l’équipement et être aisément accessible.10

Manuel d’utilisation pour ordinateur portable

Précautions durant le transport aérien

Contactez votre compagnie aérienne si vous voulez utiliser

l’ordinateur portable à bord d'un avion. La plupart des compagnies

aériennes émettent des restrictions concernant l'utilisation

d'appareils électroniques. Cependant, elles permettent l'utilisation

de ces appareils hors des phases de décollage et d'atterrissage.

Il existe trois principaux types de dispositifs de sécurité

pour les aéroports : le détecteur à rayons X (utilisé pour les

éléments placés sur le tapis roulant), les portiques de détection

magnétique (utilisés sur les personnes qui traversent le

poste de sécurité) et les détecteurs magnétiques portables

(dispositifs portables utilisés sur les personnes ou sur des

objets particuliers). Vous pouvez faire passer votre ordinateur

et ses disquettes dans les détecteurs à rayons X des aéroports.

Cependant, il est recommandé de ne pas faire passer votre

ordinateur portable ni ses disquettes via les portiques de

détection magnétique, ni de les exposer aux détecteurs

Couvrir votre ordinateur portable

Faites l'achat d'une sacoche de transport pour protéger l'ordinateur

portable de la saleté, de l’eau, des chocs et des éraures.

Charger les batteries

Si vous comptez utiliser l'alimentation sur batterie, assurez-vous

d’avoir rechargé complètement le bloc batterie, ainsi que tout

bloc batterie optionnel, avant d'entreprendre de longs voyages.

Remarque : l'adaptateur électrique charge le bloc batterie lorsqu’il

est branché sur l'ordinateur et sur une source d'alimentation.

N’oubliez pas que le chargement de la batterie est plus long lorsque

l'ordinateur est en cours d'utilisation.Manuel d’utilisation pour ordinateur portable

Préparer votre PC portable

Voici quelques instructions rapides pour utiliser votre portable.

Installer la batterie

A. Déplacez le verrou manuel dans sa position “déverrouillée” pour

insérer la batterie.

B. Insérez la batterie en suivant l’angle illustré ci-dessous jusqu’au

C. Le verrou à ressort se re-positionnera automatiquement en

position “verrouillée” après avoir insérée la batterie.

Connecter l'adaptateur d'alimentation

A. Connectez le cordon d’alimentation CA au convertisseur de

courant alternatif / continu.

B. Branchez l’adaptateur CA à une prise électrique (100V-240V).

C. Reliez le connecteur CC à votre ordinateur portable.

B C A A C BC B A C12

Manuel d’utilisation pour ordinateur portable

Allumer l’ordinateur portable

Appuyez sur le bouton de mise en route.

A. Maintenez la base de l’ordinateur portable d’une main, puis

soulevez délicatement le panneau d’achage avec le pouce de

B. Relevez doucement l’écran avec votre pouce pour optimiser

éléments du PC portable14

Manuel d’utilisation pour ordinateur portable

Le clavier varie en fonction du pays.

L'apparence du dessus de l'ordinateur portable peut varier en

fonction des modèles.

4Manuel d’utilisation pour ordinateur portable

Manuel d’utilisation pour ordinateur portable

Le microphone intégré peut être utilisé pour les

visioconférénces, la narration audio ou de simples

enregistrements audio.

La caméra intégrée permet de prendre des photos

ou d’enregistrer des vidéos. Elle peut être utilisée en

visioconférence ou pour d’autres applications interactives.

Témoin de la caméra (sur une sélection de modèles)

Le témoin de la caméra s’allume lorsque le webcam

intégrée est utilisée.

Les fonctions de l’écran sont les mêmes que celles d’un

moniteur de bureau. L'ordinateur portable utilise une

matrice active TFT LCD, qui ore une qualité d’achage

aussi excellente que celle des moniteurs des ordinateurs de

bureau. A la diérence de ces derniers, les écrans LCD ne

produisent aucune radiation, ni scintillement, et sont donc

plus confortables pour les yeux. Utilisez un chion doux

sans solution abrasive (si nécessaire, utilisez simplement de

l’eau) pour nettoyer l’écran.

Bouton d’alimentation

Le bouton d’alimentation allume ou éteint le PC portable

ou le met en mode veille ou veille prolongée. Appuyez une

fois sur l’interrupteur pour allumer le portable et rappuyez

dessus pour l’éteindre. L’interrupteur d’alimentation

fonctionne lorsque l’écran est ouvert.

Le clavier ore des touches de grandes tailles avec

une amplitude confortable (profondeur à laquelle les

touches peuvent être enfoncées) et un repose-poignet

pour les deux mains. Deux touches de fonction Windows

permettent une navigation facile sous Windows.

6Manuel d’utilisation pour ordinateur portable

Le pavé tactile ore les mêmes fonctions qu’une souris.

Une fonction de délement contrôlée par logiciel est

disponible après l’installation de l’utilitaire du pavé tactile.

Elle permet une navigation plus facile sous Windows et sur

Manuel d’utilisation pour ordinateur portable

L’apparence du dessous varie en fonction des modèles.

La taille de la batterie varie en fonction des modèles.

5Manuel d’utilisation pour ordinateur portable

Le dessous du PC portable peut devenir très chaud. Faites

attention en manipulant le PC portable lorsque ce dernier est

allumé ou lorsqu’il a été utilisé récemment. Une température

élevée est normale lors de la charge ou de l’utilisation du PC

portable. NE PLACEZ PAS le PC portable sur une surface souple

tel qu’un lit ou un canapé pouvant obstruer les orices de

ventilation. NE PLACEZ PAS LE PC SUR VOS GENOUX OU UNE AUTRE PARTIE DU CORPS AFIN D'ÉVITER TOUT RISQUE DE BLESSURES PROVENANT D'UNE EXPOSITION À LA CHALEUR.

Manuel d’utilisation pour ordinateur portable

Verrou batterie à ressort

Le verrou batterie à ressort est utilisé pour sécuriser la

batterie. Quand cette dernière est insérée, le verrou se

bloque automatiquement. Pour retirer la batterie, le verrou

doit être amené sur la position déverrouillée.

La batterie se charge automatiquement une fois reliée

à une source d’alimentation électrique et alimente le

portable quand il n’est pas connecté à une source de

courant électrique. Ceci permet l’utilisation du portable

lors de déplacements temporaires. La durée d’utilisation de

la batterie varie selon le type d’usage et les spécications

propres à ce portable. La batterie ne doit pas être démontée,

et doit être achetée en tant qu’élément d’un seul tenant.

Verrou batterie - Manuel

Le verrou batterie manuel est utilisé pour sécuriser la batterie.

Déplacez le verrou batterie vers la position déverrouillée pour

insérer ou retirer la batterie. Déplacez le verrou batterie vers

la position verrouillée après avoir inséré la batterie.

Compartiment Mémoire (RAM)

Le compartiment mémoire ore des possibilités

d’extension. L’ajout de mémoire supplémentaire permet

alors d’accroître les performances des applications en

réduisant le temps d’accès au disque. Le BIOS détecte

automatiquement la quantité de mémoire installée dans

le système et congure la mémoire CMOS en conséquence

lors du POST (Power-On-Self-Test) . Aucun réglage matériel

ni logiciel (y compris le BIOS) n’est nécessaire après

installation de la mémoire. Adressez-vous à un centre ou à

un revendeur agréés pour des informations sur l’ajout de

modules de mémoire dans votre PC Portable. N’achetez des

modules d’extension qu’auprès de revendeurs autorisés an

d’assurer une compatibilité et une ecacité maximales.

4Manuel d’utilisation pour ordinateur portable

Compartiment pour disque dur

Le disque dur est xé dans un compartiment sécurisé. Adressez-

vous au service après-vente ou à un revendeur certié pour les

mises à jours matérielles Seuls les centres de dépannage ou les

revendeurs agréés peuvent eectuer les mises à jour du disque

dur. Achetez uniquement des disques durs auprès de revendeurs

agréés pour ce PC portable an d’assurer une compatibilité et

une abilité optimales.

Manuel d’utilisation pour ordinateur portable

Port combo sortie casque / entrée microphone

Le jack casque stéréo (1/8 pouces) est utilisé pour

connecter la sortie audio du portable à des enceintes

ampliées, un casque ou un microphone externe. Cette

prise détecte automatiquement le type de périphérique

Le port USB (Universal Serial Bus) supporte de nombreux

périphériques USB 2.0 et USB 1.1, tels que les claviers,

pointeurs, caméras vidéo, modems, disques durs,

imprimantes, moniteurs ou scanners, qui sont connectés

en série, et ce jusqu’à 12Mbits/sec (USB1.1) et 480Mbits/

sec (USB2.0). L’USB permet à un grand nombre de

périphériques de fonctionner simultanément sur un même

ordinateur, avec certains d’entre eux, comme les claviers et

les moniteurs récents, jouant le rôle de hubs ou de plate-

formes de branchement.

3Manuel d’utilisation pour ordinateur portable

Lecteur optique (sur une sélection de modèles)

Les PC portables ASUS existent en plusieurs modèles, livrés

avec des lecteurs optiques diérents. Le lecteur optique

des PC portables ASUS peut lire des CD et/ou DVD avec des

possibilités d’écriture (R) et de réécriture (RW). Référez-vous

à la documentation relative aux caractéristiques de votre

modèle de PC portable.

Éjection électronique du lecteur optique

L’éjection d’un média optique se fait via un bouton

d’éjection électronique ouvrant le plateau. Vous pouvez

aussi éjecter le disque grâce à un lecteur logiciel ou en

faisant un clic droit sur l’icône du lecteur optique dans

l"écran “Ordinateur” de Windows™ .

Éjection d’urgence du lecteur optique

(l'emplacement varie en fonction des modèles)

L’éjection d’urgence n’est à utiliser que si l’éjection

électronique ne fonctionne plus. N’utilisez pas l’éjection

d’urgence à la place de l’éjection électronique.

Port de sécurité Kensington

Le port pour verrou Kensington® permet de sécuriser

le portable grâce aux produits, Kensington® destinés

à la sécurité des PC portables et compatibles avec les

ordinateurs portables ASUS. Ces produits consistent en

général en un câble et un verrou métallique qui permettent

d’attacher le portable à un objet xe. Certains de ces

produits peuvent inclure une alarme qui se déclenche

lorsque le verrou est déplacé.24

Manuel d’utilisation pour ordinateur portable

Prise d’alimentation

L’adaptateur secteur fourni convertit le courant alternatif

en courant continu pour l’utilisation de cette prise.

L’alimentation fournie via le câble alimente le PC portable

et recharge la batterie du PC portable. An d’éviter tout

dommage au PC portable et à la batterie.

L’adaptateur peut atteindre une température élevée lors de

l’utilisation. Ne couvrez pas l’adaptateur et tenez-le éloigné

Les fentes d’aération permettent à l’air frais de refroidir le

PC portable et expulse l’excès de chaleur.

Assurez-vous qu’aucun papier, livre, tissu, câble ou autre

ne bloque les fentes d’aération sans quoi une surchaue

pourrait apparaître.

Le port 15 broches D-sub supporte tous les périphériques

compatibles VGA tels que les moniteurs et les projecteurs

qui permettent le visionnage à une plus grande échelle.

HDMI Port HDMI La norme HDMI (High-Denition Multimedia Interface)

est une interface audio-vidéo non compressée entre

toute source audio/vidéo (ex :“set-top box”, lecteur DVD,

récepteur A/V) et un moniteur audio/vidéo (télévision

numérique TNT). Via un seul câble, l’interface HDMI

supporte la vidéo standard, ou haute dénition, ainsi

que l’audio numérique multi-canal. Elle transmet tous les

standards HDTV ATSC et supporte 8 canaux audio, avec

une bande passante excédentaire an de répondre à des

exigences et améliorations futures.

Le port huit broches LAN RJ-45 est plus large que le port

pour modem RJ-11 et supporte un câble Ethernet standard

pour permettre la connexion à un réseau local. Le connecteur

intégré permet aisément l’utilisation d’adaptateurs

Le port USB (Universal Serial Bus) supporte de nombreux

périphériques USB 3.0, 2.0 et USB 1.1, tels que les claviers,

pointeurs, caméras vidéo, modems, disques durs, imprimantes,

moniteurs ou scanners, qui sont connectés en série, et

ce jusqu’à 4.8Gbits/sec (USB 3.0), 480Mbits/sec (USB2.0)

et 12Mbits/sec (USB1.1). L’USB permet à de nombreux

périphériques de fonctionner simultanément sur un même

ordinateur, avec certains d’entre eux, comme les claviers et

les moniteurs récents, jouant le rôle de hubs ou de plate-

formes de branchement. L’USB supporte le branchement à

chaud des périphériques qui peuvent donc être connectés

ou déconnectés sans redémarrer l’ordinateur.

Vous permet de recharger votre téléphone mobile ou votre

lecteur audio numérique par le biais du port USB dédié au

rechargement de votre ordinateur portable.

La batterie se charge automatiquement une fois reliée

à une source d’alimentation électrique et alimente le

portable quand il n’est pas connecté à une source de

courant électrique. Ceci permet l’utilisation du portable

lors de déplacements temporaires. La durée d’utilisation de

la batterie varie selon le type d’usage et les spécications

propres à ce portable. La batterie ne doit pas être démontée,

et doit être achetée en tant qu’élément d’un seul tenant.

La taille de la batterie varie en fonction des modèles.

Fente pour carte mémoire ash

Un lecteur de cartes mémoire externe doit normalement

être acheté séparément pour utiliser les cartes mémoire de

certains appareils comme les appareils photo numériques,

les lecteurs MP3, les téléphone portables ou les PDA. Ce

portable possède un lecteur de cartes mémoire intégré

qui peut lire les cartes mémoires ash comme expliqué

ultérieurement dans ce manuel.

Les indicateurs d’états correspondent à une série de statuts

matériels et logiciels. Reportez-vous au chapitre 3 pour plus

de détails sur ces indicateurs.

Mise en routeManuel d’utilisation pour ordinateur portable 31

Système d’alimentation

Connexion de l’alimentation

L’alimentation de ce PC portable est constituée de deux parties, d’un

adaptateur secteur et d’une batterie. L’adaptateur secteur convertit

le courant alternatif d’une prise de courant en un courant continu

pour le PC portable. Votre portable est livré avec un adaptateur

secteur (alternatif-continu) universel. Cela signie que vous pouvez

relier son cordon d’alimentation à n’importe quelle prise de

courant, qu’elle soit en 100V-120V ou 220V-240V sans avoir aucune

manipulation à faire. Néanmoins, dans certains pays, l’utilisation d’un

adaptateur est nécessaire pour relier le câble à la prise de courant. La

plupart des hôtels disposent de prises universelles qui s’adaptent de

tous les formats de prise et de voltage. Il est toujours conseillé de se

renseigner sur les standards locaux avant de partir en voyage avec

Vous pouvez acheter un kit de voyage pour portable qui

comprend un ensemble d’adaptateurs secteur et le modem

compatibles pour la plupart des pays.

NE CONNECTEZ PAS le cordon d’alimentation à une prise de

courant avant de connecter la prise CC au PC portable. Ceci

endommagerait l’adaptateur secteur CA/CC.

L'emplacement exact de la prise d'alimentation varie en fonction

des modèles. Référez-vous au chapitre précédent pour localiser

l'emplacement de ce port.

Manuel d’utilisation pour ordinateur portable

Des dommages peuvent survenir si vous utilisez un autre

adaptateur ou si vous utilisez l’adaptateur du portable avec

d’autres appareils électriques. Si vous constatez de la fumée,

une odeur de brûlé, ou une chaleur excessive provenant de

l’adaptateur secteur, contactez le SAV. Faites de même si vous

pensez que votre adaptateur secteur est défectueux. Vous

pourriez à la fois endommager la batterie et le PC portable avec

un adaptateur secteur défectueux.

La prise du câble d’alimentation du portable peut être à deux ou

trois ches, en fonction de votre localisation. Si c’est une prise à

trois ches qui vous a été fournie, vous devez utiliser une prise

secteur reliée à la terre, ou utiliser un adaptateur de mise en contact

à la terre pour assurer le fonctionnement en toute sécurité de votre

L’ADAPTATEUR PEUT DEVENIR BRÛLANT EN COURS D’UTILISATION. NE PAS LE COUVRIR ET LE TENIR ÉLOIGNÉ DU CORPS.

Débranchez le cordon d’alimentation ou coupez l’alimentation

pour minimiser la consommation d’énergie lorsque le PC portable

n’est pas utilisé.Manuel d’utilisation pour ordinateur portable

N’essayez jamais de retirer la batterie alors que le portable est

allumé, cela pourrait entraîner la perte de vos données.

Pour installer la batterie :

Utiliser la batterie

Le PC Portable a été spécialement conçu pour fonctionner avec une

batterie amovible. La batterie se compose d’un ensemble de cellules

regroupées. Une batterie pleinement chargée fournira plusieurs

heures d’autonomie, ce qui peut être augmenté grâce aux fonctions

de gestion de l’alimentation du BIOS. Les batteries optionnelles ne

sont pas fournies, et peuvent être achetées séparément auprès d’un

revendeur de PC portables.

Installer et retirer la batterie

Votre portable peut avoir une batterie déjà installée. Dans le cas

échéant, suivez la procédure suivante pour installer la batterie.

Manuel d’utilisation pour ordinateur portable

N’utilisez que la batterie et les adaptateurs fournis avec ce

PC portable, ou des modèles certiés compatibles par le

constructeur ou le revendeur, sinon le portable pourrait être

Pour retirer la batterie :

Consignes de sécurité concernant la batterie : NE PAS JETER AU FEU, NE PAS COURT-CIRCUITER, NE PAS DÉMONTER. Si vous

constatez un fonctionnement anormal ou un dommage causé

par un choc, éteignez le portable et contactez un centre de

Entretien de la batterie

Comme tous les accumulateurs, le nombre de charges de la batterie

est limité. Charger et décharger complètement la batterie une fois

par jour est possible pour au moins un an. Au delà, tout dépend de

la température et de l’humidité de votre environnement. Assurez-

vous d’utiliser la batterie à une température comprise entre 5˚C et

35˚C (41˚F et 95˚F), en tenant compte du fait que la température

interne du portable est plus élevée que celle de l’extérieur. Toute

température se situant hors de cette fourchette diminue l’espérance

de vie de la batterie. Quoi qu’il en soit, avec le temps, l’autonomie

risque d’être de plus en plus réduite, et imposera l’achat d’une

nouvelle batterie. Il n’est pas conseillé d’acheter à l’avance des

batteries pour les stocker car celles-ci perdraient leur ecacité.

B C A A C B CManuel d’utilisation pour ordinateur portable

Pour protéger votre disque dur, attendez toujours 5 secondes au

minimum après l’extinction du portable avant de le redémarrer.

NE PAS transporter ou recouvrir le portable SOUS TENSION

avec un matériau qui ne permet pas, comme une sacoche de

transport, une circulation d’air optimale.

Avant le démarrage, l’écran clignote au moment du démarrage.

Ceci fait partie des tests de routine opérés par le système et ne

constitue pas un problème d’achage.

Le message de mise sous tension du PC portable apparaît à

l’écran lorsque vous l’allumez. Si nécessaire, vous pouvez ajuster la

luminosité en utilisant les raccourcis clavier. Si vous devez lancer le

BIOS pour en modier la conguration, pressez [F2] au moment du

démarrage. Si vous pressez [Tabulation] pendant l’écran d’accueil,

des informations de base apparaissent, comme la version du BIOS.

Pressez [Echap] et un menu vous permet de choisir le périphérique

de démarrage parmi les disques disponibles.

Le Power-On Self Test (POST)

Lorsque vous allumez votre portable, il commence par lancer

une série de tests de diagnostic appelés Power-On Self Test

(POST). Le programme qui contrôle le POST fait partie intégrante

de l’architecture du portable. Le POST comprend une archive

de la conguration matérielle du portable, qui est utilisée pour

diagnostiquer le système. Cette archive est créée en utilisant le

BIOS. Si le POST trouve une diérence entre l’archive et le matériel

existant, il ache alors un message à l’écran vous invitant à corriger

le conit en lançant le BIOS. Dans la plupart des cas, l’archive

est correcte lorsque vous recevez le portable. Lorsque le test est

terminé, il se peut qu’apparaisse le message “No operating system

found” si aucun système d’exploitation n’a été installé au préalable

sur le disque dur. Ceci indique que le disque dur a été correctement

détecté et est prêt pour l’installation d’un nouveau système

Manuel d’utilisation pour ordinateur portable

Si des alertes continuent à être envoyées par les utilitaires de

diagnostic durant l’initialisation, vous devez contacter le SAV.

Continuer à utiliser le portable dans ces conditions peut causer

une perte de vos données.

Technologie S.M.A.R.T La technologie S.M.A.R.T. (Self

Monitoring and Reporting

Technology) vérie l’état du

disque dur durant le POST et

ache un message d’alerte

si le disque dur nécessite une

intervention. Si des messages

d’alerte concernant le disque dur

s’achent durant l’initialisation,

sauvegardez immédiatement vos

données et lancez le programme

de vérication des disques

de Windows. Pour lancer le

programme de vérication des

disques de Windows : cliquez sur

Démarrer > sélectionnez Ordinateur > faites un clic droit sur l’icône

du disque dur > choisissez Propriétés > cliquez sur l’onglet Outils >

Vérier maintenant > Démarrer. Vous pouvez aussi cocher l’option

“Rechercher et tenter une récupération des secteurs défectueux”

pour une recherche et une réparation plus approfondies mais plus

longues.Manuel d’utilisation pour ordinateur portable

Vous serez averti lorsque la charge de la batterie devient faible. Si

vous ignorez ces avertissements, le PC portable entrera en veille

prolongée. (Fonctionnement par défaut de Windows STR)

Les captures d’écran ci-contre ne sont que des exemples, et

peuvent être diérentes de ce que vous avez à l’écran.

Vérier la charge de la batterie

Ce système de batterie intègre le standard Windows Smart, qui

permet d’être informé sur le pourcentage de la charge batterie

restante. Une batterie complètement chargée fournira plusieurs

heures d’autonomie au portable . Mais cette autonomie variera

en fonction de la façon dont vous utilisez les modes d’économie

d’énergie, de vos habitudes de travail, du CPU, de la taille de la

mémoire et de l’écran. Placez le curseur sur l’icône de la batterie. Placez le curseur sur l’icône de la

batterie avec adaptateur secteur

. Clic droit sur l’icône de la batterie.Clic gauche sur l’icône de la batterie. ATTENTION! Le mode Suspend To Ram (STR) ne dure pas

longtemps quand la puissance de la batterie est faible. Le

mode Suspend To Disk (STD) et l’extinction du portable sont

deux choses diérentes. Le mode STD nécessite en eet un

peu d’énergie et échouera s’il n’y en a plus assez (batterie

complètement vide ou adaptateur secteur non branché).38

Manuel d’utilisation pour ordinateur portable

Ne pas laisser la batterie déchargée. La batterie se déchargera

après un certain laps de temps. Si la batterie n’est pas utilisée, il

est toutefois recommandé de la recharger une fois tous les trois

mois, sinon elle risquerait de ne plus se charger à la prochaine

La batterie s’arrête de charger si la température est trop élevée

ou si son voltage est trop élevé. Le BIOS ore une fonction de

La batterie commence à se charger dès que le portable est connecté

à une source d’alimentation externe. Chargez complètement la

batterie avant sa première utilisation. Une nouvelle batterie doit

être complètement chargée avant de déconnecter le portable de la

source d’alimentation externe. Il faut quelques heures pour charger

complètement la batterie lorsque le portable est éteint, et le double

de temps lorsqu’il est allumé. Le voyant de la batterie s’éteint lorsque

la batterie est chargée.

La batterie commence à se recharger lorsque la charge de la

batterie descend de 95%. Ceci évite à la batterie de se recharger

trop fréquemment. Réduire le nombre de recharges permet

d’allonger la durée de vie de la batterie.Manuel d’utilisation pour ordinateur portable

IMPORTANT ! Pour protéger le disque dur, il faut attendre au

moins 5 secondes après avoir éteint le portable avant de le

Options d’alimentation

L’interrupteur d’alimentation

allume ou éteint le PC portable

ou le met en mode veille ou veille

prolongée. Le comportement

de l’interrupteur d’alimentation

peut être personnalisé dans la

section “Options d’alimentation”

du Panneau de conguration

Pour d’autres options, tel que “Changer d’utilisateur, Redémarrer,

Mode veille, ou Eteindre,” cliquez sur la èche située près de l’icône

Il peut vous être demandé de redémarrer votre ordinateur. Certaines

procédures d’installation comprennent une boîte de dialogue qui

vous permet de redémarrer. Pour redémarrer manuellement cliquez

sur le bouton Démarrer puis sur Arrêter et choisissez Redémarrer.40

Manuel d’utilisation pour ordinateur portable

Au cas où votre système d’exploitation n’arriverait pas à s’éteindre ou à

redémarrer correctement, il existe deux autres méthodes pour éteindre

N’utilisez pas le bouton d’arrêt d’urgence quand l’ordinateur

est en train d’écrire des données sinon celles-ci seront

perdues.Manuel d’utilisation pour ordinateur portable

Veille et veille prolongée

Vous pouvez accéder aux

paramètres de gestion de

l’alimentation de Windows via

Panneau de conguration >

Options d’alimentation. Dans

Paramètres système. Vous pouvez

congurer le système de sorte qu’il

entre en “Veille/Veille prolongée”

ou qu’il s’arrête lorsque vous

refermez l’écran ou quand vous appuyez sur le bouton d’alimentation.

La veille et la veille prolongée économisent de l’énergie lorsque le

portable n’est pas utilisé en coupant certains éléments. Lorsque vous

reprenez votre travail, vous retrouvez vos documents (tel qu’un email

inachevé) dans l’état où vous l’avez laissé. L’extinction ferme toutes les

applications et vous demande d’enregistrer votre travail.

Modes de gestion de l’alimentation

Le portable dispose d’un certain nombre de fonctions d’économie

d’énergie qui sont automatiques ou congurables; vous pouvez les

utiliser pour optimiser l’autonomie de la batterie et abaisser le Total

Cost of Ownership (TCO). Vous pouvez piloter certaines de ces fonctions

par le menu Power du BIOS. Les paramètres ACPI sont congurables

via le système d’exploitation. Les fonctions de gestion de l’alimentation

sont conçues pour économiser de l’électricité autant que possible en

plaçant certains éléments en mode de faible consommation dès que

permis tout en permettant un fonctionnement normal à la demande.

“Veille” est identique au mode

Suspend-to-RAM (STR). Cette

fonction conserve vos données

dans la RAM pendant que la

plupart des composants sont

éteints. Comme la RAM est volatile,

elle a besoin d’électricité pour

conserver (rafraîchir) les données.

Cliquez sur le bouton Démarrer,

ainsi que sur la èche située à côté

de l’icône en forme de cadenas, an de voir cette option. Vous pouvez

également utiliser le raccourci clavier [Fn F1] pour activer ce mode.

Pour reprendre, pressez une touche quelconque, excepté [Fn]. (NOTE :

L’indicateur d’alimentation clignotera lorsque vous utilisez ce mode.)42

Manuel d’utilisation pour ordinateur portable

Il existe trois méthodes de contrôle thermique du portable par

son alimentation. Ces méthodes ne sont pas congurables par

l’utilisateur mais doivent être connues au cas où celles-ci seraient

mises en oeuvre. Les températures suivantes sont celles du

châssis (pas du CPU).

• Leventilateursemetenroutelorsquelatempérature

s’approche de la limite de sécurité.

• Leprocesseurralentit(refroidissementpassif)lorsquela

température dépasse la limite de sécurité.

• Lesystèmes’arrêted’urgencelorsquelatempératuredépasse

la limite maximale de sécurité.

“Veille prolongée” est identique au mode Suspend-to-Disk

(STD) et conserve vos données sur le disque dur. Ce faisant, la

RAM n’a pas à être rafraîchie ce qui réduit la consommation

électrique mais ne la supprime pas complètement car certains

éléments de réveil, comme le réseau local et le modem ont

besoin d’être alimentés. Ce mode économise plus d’énergie que

le mode Veille.. Cliquez sur le bouton Démarrer, ainsi que sur

la èche située à côté de l’icône en forme de cadenas, an de

voir cette option. Vous pouvez également utiliser le raccourci

clavier [Fn F1] pour activer ce mode. Pour reprendre, pressez

une touche quelconque, excepté [Fn]. (NOTE : L’indicateur

d’alimentation s’éteindra lorsque vous utilisez ce mode.)Manuel d’utilisation pour ordinateur portable

L’emplacement des touches de raccourcis peut varier d’un modèle

à un autre, mais les fonctions demeurent identiques. Fiez-vous

aux icônes plutôt qu’aux touches de fonction.

Icône “Zz” (f1) : Place le portable en veille prolongée (que

ce soit en mode Save-to-RAM ou Save-to-Disk selon les

paramètres du gestionnaire d’alimentation)

Antenne radio (f2) : modèles avec module sans l

uniquement: Active et désactive la fonction réseau sans

l ou Bluetooth (sur certains modèles), avec achage à

l’écran. Lorsque le réseau sans l ou Bluetooth est activé,

les indicateurs WiFi correspondants s’allument. Des

modications logicielles sous Windows sont nécessaires

pour activer les fonctions Bluetooth ou réseau sans l.

Icône Soleil creux (f5):

Diminue la luminosité de l’écran

Icône Soleil plein (f6) :

Augmente la luminosité de l’écran

Icône LCD (f7) : Active et désactive le panneau LCD (sur

certains modèles). Il étend la zone d’achage à la totalité

de l’écran lorsque des résolutions basses sont utilisées.

Fonctions spéciales du clavier

Ce qui suit est la description des raccourcis

clavier de l’ordinateur portable. Les

commandes ne sont accessibles qu’en

appuyant d’abord et en maintenant la

touche de fonction enfoncée, tout en

appuyant ensuite sur une touche dotée

Manuel d’utilisation pour ordinateur portable

Icône Moniteur/LCD (f8) : Bascule entre un achage sur

l’ordinateur portable ou sur un moniteur externe. (Ceci

ne fonctionne pas en 256 couleurs, sélectionnez 65536

couleurs dans les paramètres d’achage avancés.)

IMPORTANT : Connectez le moniteur externe avant

de démarrer votre PC portable. NOTE : vous devez

connecter un moniteur externe avant de démarrer le

Pavé tactile barré (f9) : Appuyez sur ce bouton pour

VERROUILLER (désactiver) et DEVERROUILLER (activer) votre

pavé tactile lors de l’utilisation d’une souris externe.

Verrouiller le pavé tactile vous empêchera de déplacer

accidentellement le curseur, et permet l’utilisation d’un

pointeur externe, tel qu’une souris. Note : Un indicateur,

situé entre les boutons du pavé tactile, s’allume quand

celui-ci est DEVERROUILLÉ (activé), et demeure éteint

quand le pavé tactile est VERROUILLÉ (désactivé).

Icône Haut-parleur barré (f10) :

Active et désactive les hauts-parleurs (seulement sous

Icône Volume èche basse (f11) :

Diminue le volume des hauts-parleurs (seulement sous

Icône Volume èche haute (f12) :

Augmente le volume des hauts-parleurs (seulement sous

fn+C : Active ou désactive la fonction “Splendid”.

Ceci permet de basculer entre diérents modes

d’enrichissement des couleurs an d’améliorer le

contraste, la luminosité, les teintes, et le degré de

saturation de rouge, vert, et bleu, et ce de manière

indépendante. Vous pouvez vérier le mode utilisé en

vous référant à l’achage écran.

fn+V: Active ou désactive l’application “Life Frame”.

Sur certains modèles, cette fonction n'est disponible que si vous

avez activé la caméra.Manuel d’utilisation pour ordinateur portable

Power4Gear Hybrid (fn+barre d'espace) : Bascule le

mode d’économie d’énergie sur l’un des diérents modes

disponibles. Les modes d’économie d’énergie contrôlent

plusieurs aspects du PC portable pour maximiser les

performances par rapport à la durée de vie des batteries

et, en fonction de divers évènements. Brancher ou

débrancher l’adaptateur secteur fera automatiquement

basculer le système du mode d’alimentation secteur au

mode d’alimentation batterie. Vous pouvez visualiser le

mode actuel sur l’écran.

Fn+Entrée (sur une sélection de modèles) : Lance la

“Calculatrice.” (sur une sélection de modèles)

Inser/Verr. num. (sur une sélection de modèles) :

active ou désactive le pavé numérique. Permet d'utiliser

une plus grande portion du clavier pour une saisie

numérique plus confortable.

Suppr./Arrêt dél. (sur une sélection de modèles)

: active ou désactive le verrouillage du délement de

La touche avec le logo Windows™ active le menu

Démarrer situé en bas à gauche du bureau Windows™.

La seconde touche, qui ressemble à un menu

Windows™ avec un petit curseur, active le menu des

propriétés et revient à cliquer avec le bouton droit de la

souris sur un objet de Windows™.

Touches Microsoft Windows™

Il existe deux touches spéciales pour Windows™ sur le clavier :46

Manuel d’utilisation pour ordinateur portable

Le clavier comme pavé numérique

Le pavé numérique est intégré au clavier, et consiste en un

ensemble de 15 touches qui rendent la saisie intensive de chires

plus commode. Ces touches à double usage sont de couleur orange.

Leur valeur numérique est indiquée en haut à droite de chaque

touche comme le montre l’illustration. Lorsque le pavé numérique

est activé en pressant [fn][Inser/Verr. num.], le voyant “Verr. num.”

s’allume. Si un clavier externe est branché, presser la touche [Inser/

Verr. num.] du clavier

externe active/désactive

simultanément la fonction

de verrouillage numérique

sur les deux claviers. Pour

désactiver le pavé numérique

du portable tout en gardant

celui du clavier externe, pressez

les touches [fn][Inser/Verr. num.]

Le clavier comme curseur

Le clavier peut servir de curseur, que la fonction Verrouillage

numérique soit activée ou non, an de rendre la navigation plus

aisée tout en vous permettant de saisir des valeurs numériques dans

une feuille de calcul ou dans une autre application de ce style.

Avec la touche Verr. num. désactivée, pressez [fn] et une des

touches curseur ci-dessous. Par exemple [fn][8] pour Haut, [fn][K]

pour Bas, [fn][U] pour Gauche, et [fn][O] pour droite.

Avec la touche Verr. num.

activée, utilisez [Shift] et

une des touches curseur ci-

dessous. Par exemple [Shift]

[8] pour Haut, [Shift][K] pour

Bas, [Shift][U] pour Gauche, et

[Shift][O] pour Droite.Manuel d’utilisation pour ordinateur portable

Touches de contrôle multimédia

Les touches de contrôle multimédia vous permettent de contrôler en

toute simplicité votre application multimédia. La section ci-dessous

dénit l’utilisation de chacune des touches de contrôle de votre PC

Utilisez la touche [fn] combinée aux touches échées pour

contrôler la lecture de votre CD.

Certaines touches multimédia peuvent varier en fonction du

modèle du PC portable.

Quand la lecture est arrêtée, reprend la lecture

Durant la lecture, met en pause la lecture.

Arrêt CD Durant la lecture : Arrête la lecture.

Piste précédente (Rembobinage)

Durant la lecture : Renvoie à la piste précédente ou au

Piste suivante (Avance rapide)

Durant la lecture : Passe à la piste suivante ou au

Manuel d’utilisation pour ordinateur portable

Bouton et indicateurs d’état

Bouton d’alimentation

Le bouton d’alimentation allume ou éteint le PC portable ou

le met en mode veille ou veille prolongée. Le comportement

de l’interrupteur d’alimentation peut être personnalisé dans la

section “Options d’alimentation” du Panneau de conguration

L'apparence du dessus de l'ordinateur portable peut varier en

fonction des modèles.Manuel d’utilisation pour ordinateur portable

Indicateur d’alimentation

Le voyant vert indique que le portable est allumé, il clignote

lorsque le portable est en mode Veille. Ce témoin est éteint

lorsque le portable est éteint ou en mode Veille prolongée.

Témoin de charge de la batterie (deux couleurs)

Le témoin de charge de la batterie utilise deux couleurs

diérentes pour acher la charge de la batterie. Les diérents

états sont indiqués de la manière suivante :

Vert : la charge de la batterie est comprise entre 95% et 100%

(avec l’adaptateur secteur).

Orange : la charge de la batterie est inférieure à 95% (avec

l’adaptateur secteur).

Orange clignotant : la charge de la batterie est inférieure à

10% (sans adaptateur secteur).

Éteint : la charge de la batterie est comprise entre 10% et 100%

(sans adaptateur secteur).

Manuel d’utilisation pour ordinateur portable

Indicateur d’activité du disque dur

Indique que le portable accède à une ou plusieurs unités

de stockage comme le disque dur. La lumière clignote

proportionnellement au temps d’accès.

Indicateur Bluetooth / Réseau sans l

S’applique aux modèles possédant un module Bluetooth

intégré (BT) et la fonction réseau sans l. Cet indicateur s’allume

pour indiquer que la fonction Bluetooth de l'ordinateur

portable est activée. Lorsque la fonction réseau sans l est

activée, l’indicateur s’allume également. (Des modications

logicielles sous Windows sont nécessaires pour activer la

Indicateur Verrouillage des majuscules

Allumé, indique que les majuscules [touche Verr. maj.] sont

verrouillées. Le verrouillage des majuscules permet à certaines

lettres d’être saisies en majuscule (ex : A, B, C). Eteint, les lettres

saisies seront en minuscule (ex : a,b,c).

Indicateur Verrouillage des majuscules

Allumé, indique que les majuscules [touche Verr. maj.] sont

verrouillées. Le verrouillage des majuscules permet à certaines

lettres d’être saisies en majuscule (ex : A, B, C). Eteint, les lettres

saisies seront en minuscule (ex : a,b,c).Manuel d’utilisation pour ordinateur portable

Utiliser le PC portableManuel d’utilisation pour ordinateur portable

N’utilisez aucun objet à la place de votre doigt pour faire

fonctionner le pavé tactile, vous pourriez endommager la

surface du pavé tactile.

Le pavé tactile est sensible à la pression et ne contient aucune pièce

mobile ; de ce fait, les pannes mécaniques sont exclues. Un pilote est

nécessaire pour qu’il fonctionne avec certaines applications.

(à l’intérieur de la zone pointillée)

(en dehors de la zone pointillée)54

Manuel d’utilisation pour ordinateur portable

Utiliser le pavé tactile

Le pavé tactile vous permet d’utiliser vos doigts pour déplacer le

curseur à l’écran et sélectionner des éléments sans avoir à utiliser

de souris. il permet d’utiliser des gestes à un ou plusieurs doigts

pour déplacer le curseur, cliquer et sélectionner un élément à

l’écran, zoomer et faire pivoter des images, faire déler des pages et

basculer d’un document ou d’une fenêtre à l’autre.

Déplacer le pointeur

Vous pouvez appuyer ou cliquer n’importe où sur le pavé tactile

pour activer son pointeur. Faites glisser un doigt pour déplacer le

Glissé diagonalManuel d’utilisation pour ordinateur portable

Appuyez une fois pour

sélectionner un élément.

Appuyez deux fois pour ouvrir

l'élément sélectionné.

Illustrations sur l’utilisation du pavé tactile

Frappé - Touchez légèrement le pavé tactile avec le bout de votre

doigt pour sélectionner un élément ou ouvrir un chier.

Cliqué - Cliquer sur la pavé tactile simule un clic droit ou gauche de

Glissé-déplacé - Cette action signie prendre un objet pour le

placer ailleurs sur l’écran.

Cliquez une fois pour sélectionner

un élément, puis double-cliquez

Cliquez une fois sur un élément

pour acher le menu contextuel.

Frappez deux fois sur un objet et

maintenez votre doigt sur le pavé

tactile en le faisant glisser jusqu’à

Désengagez votre doigt du

pavé tactile pour placer l'objet à

Manuel d’utilisation pour ordinateur portable

Rotation - La rotation d'images vers la droite ou la gauche est

eectuée vie un pincement des doigts.

Placez deux doigts au centre du pavé tactile puis tracez un arc

de cercle avec l'autre doigt pour faire pivoter une photo ou un

Délement - Utilisez deux doigts pour faire déler des pages Web

ou de documents vers le haut ou le bas.

Pour activer le délement continu, maintenez vos doigts sur la

bordure du pavé tactile puis déplacez-les vers le haut ou le bas

et vice versa. le pointeur de souris est remplacé par le pointeur

lorsque le délement continu est activé.

Utilisez deux doigts sur le pavé tactile pour faire un zoom

Rapprochez ou éloignez deux doigts sur le pavé tactile pour

eectuer un zoom arrière ou un zoom avant.Manuel d’utilisation pour ordinateur portable

Changement de page à trois doigts - Faites glisser trois doigts de

manière horizontale ou horizontale sur le pavé tactile pour passer

d’une page à une autre. Vous pouvez aussi utiliser ce geste pour

basculer entre vos fenêtres actives.

Le pavé tactile répond aux mouvements, pas à la force.

Ne frappez pas la surface trop fort. Frapper plus fort

n’augmentera pas la réactivité du pavé tactile. C’est aux

faibles pressions que le pavé tactile répond le mieux.

Entretien du pavé tactile

La surface du pavé tactile est sensible à la pression. Si elle n’est

pas correctement entretenue, elle peut facilement s’endomma-

ger. Notez les précautions suivantes :

•Nemettezpaslepavétactileencontactaveclapoussière,les

liquides ou la graisse.

•Negrattezpaslepavétactileavecvosonglesniavecaucun

Manuel d’utilisation pour ordinateur portable

Désactivation automatique du pavé tactile

Windows peut désactiver automatiquement le pavé tactile du

portable lorsqu’une souris USB externe est connectée.

Pour désactiver le pavé tactile :

1. Sélectionnez cette option sous Windows, dans Panneau de

Conguration > Matériel et audio > Souris.

2. Sélectionnez l’onglet ELAN.

3. Cochez l’option Disable when external pointing device

plug in (Désactiver le dispositif de pointage interne lorsqu’un

périphérique de pointage externe est connecté).

4. Cliquez sur Appliquer ou sur OK pour enregistrer les

modications et quitter.Manuel d’utilisation pour ordinateur portable

Périphériques de stockage

Les périphériques de stockage permettent au portable de lire et

d’écrire des documents, des images ou d’autres chiers sur diérents

supports de stockage.

Lecteur optique (sur une sélection de modèles)

Insérer un disque optique

1. Alors que le portable est allumé, pressez le bouton d’éjection du

lecteur de disque. Le tiroir s’éjectera partiellement.

2. Tirez délicatement sur la face avant du lecteur et faites

complètement glisser le tiroir vers l’extérieur. Attention à ne pas

toucher la lentille du lecteur et les autres mécanismes. Assurez-

vous qu’il n’y a pas d’obstacle qui pourrait se bloquer sous le

tiroir du lecteur optique.60

Manuel d’utilisation pour ordinateur portable

3. Prenez le disque par les côtés, face imprimée vers le haut.

Appuyez des deux côtés du centre du disque jusqu’à ce qu’il

s’enclenche sur le moyeu. Le moyeu doit être plus haut que le

disque lorsqu’il est correctement installé.

Lors de son insertion, il est important que le disque soit enfoncé

au centre du moyeu pour le protéger contre les rayures.Manuel d’utilisation pour ordinateur portable

4. Refermez lentement le tiroir du lecteur de disque. Le lecteur

commence à lire la table des matières (TOC) du CD. Lorsque le

lecteur s’arrête, le CD est prêt à l’emploi.

Il est normal d’entendre et de sentir le CD tourner rapidement

lorsque le lecteur lit les données. Pour réduire les vibrations,

placez votre ordinateur portable sur une surface plane et ne

collez pas d’étiquettes sur le disque.

Retirer un disque optique

Éjectez le tiroir et soulevez délicatement le bord du disque vers le

haut jusqu’à ce qu’il se désolidarise du lecteur.

Manuel d’utilisation pour ordinateur portable

L’éjection d’urgence est située dans une ouverture sur le lecteur

optique, et sert à éjecter le tiroir du lecteur lorsque l’éjection

électronique ne fonctionne pas. N’utilisez pas l’éjection d’urgence à

la place de l’éjection électronique.

Faites attention à ne pas éraer le témoin d’activité qui est situé

Lecture de chiers audio/vidéo avec le lecteur optique

Le lecteur optique vous permet de lire les chiers multimédia

stockés sur un disque. Veuillez toutefois noter qu’en fonction du type

de disque inséré, un lecteur spécique doit être utilisé pour accéder

au contenu y étant stocké (ex : DVD-ROM, BD-ROM, etc.).

En fonction du type de disque et des logiciels installés, il est possible

que vous ayez à lancer un logiciel de lecture spécique. Une fois

le chier ouvert, vous pouvez régler le volume en utilisant les

raccourcis de cet ordinateur ou à partir de l’icône en forme de haut-

parleur située dans la zone de notication de Windows™.Manuel d’utilisation pour ordinateur portable

An d’éviter les pertes de données,

utilisez “Retirer le périphérique en

toute sécurité et éjecter le média” sur

la barre des tâches avant de retirer la

Ne retirez jamais une carte pendant/après la lecture, la copie ou

le formatage. Vos données pourraient êtres perdues.

Lecteur de carte mémoire

Cet ordinateur portable possède un lecteur de cartes mémoire

intégré permettant de lire les cartes au format SD et utilisant le

bus PCI à large bande passante.

La compatibilité des cartes mémoire varie en fonction du

modèle de votre ordinateur portable et les caractéristiques

de chaque carte. Les caractéristiques de ces cartes étant

constamment modiées, leur compatibilité peut changer en

Les cartes mémoire sont vendues séparément.

Manuel d’utilisation pour ordinateur portable

Les disques durs possèdent des capacités supérieures et

fonctionnent à des vitesses plus grandes que les lecteurs de

disquette et de CD-ROM. Le portable est livré avec un disque dur

amovible. Les disques durs actuels supportent la technologie (Self

Monitoring and Reporting Technology) qui détectent les erreurs

ou les pannes du disque dur avant qu’elles n’arrivent. Lorsque vous

remplacez ou mettez à niveau votre disque dur, faîtes appel à un

centre d’intervention agréé ou au revendeur de ce PC.

Une mauvaise manipulation durant le transport peut

endommager le disque dur. Manipulez le portable avec

précaution, évitez de l’exposer à l’électricité statique, aux

vibrations et aux impacts. Le disque dur est l’élément le plus

fragile du portable et a toutes les chances d’être le premier ou le

seul élément à être endommagé en cas de chute du portable.

Déconnectez tous les périphériques connectés, ligne

téléphonique, autres lignes de communication ou connecteur

d’alimentation (source d’alimentation externe, batterie, etc.)

avant de retirer le boîtier du disque dur.

Lors du remplacement ou de la mise à niveau du disque dur,

assurez-vous que cette opération soit réalisée dans un centre

d’assistance agréé pour cet ordinateur portable.

Le nombre de disques durs disponibles varie en fonction des

modèles. La baie pour disque dur secondaire peut être vide

Localiser le(s) disque(s) dur(s) :Manuel d’utilisation pour ordinateur portable

Retirer le(s) disque(s) dur(s) :

Manuel d’utilisation pour ordinateur portable

L’ajout de mémoire supplémentaire permet d’accroître les

performances des applications en réduisant le temps d’accès au

disque. Achetez des modules mémoire uniquement auprès d’un

revendeur agréé pour assurer une abilité et une compatibilité

optimale. Renseignez-vous auprès d’un centre agréé pour plus

d’informations sur l’ajout de mémoire sur votre PC portable.

Le BIOS détecte automatiquement la quantité de mémoire

installée dans le système et congure la CMOS en conséquence

pendant le POST (Power-On-Self-Test). Aucun réglage matériel ni

logiciel (y compris le BIOS) n’est nécessaire après installation de la

Déconnectez tous les périphériques connectés, ligne

téléphonique, autres lignes de communication ou

connecteur d’alimentation (source d’alimentation externe,

batterie, etc.) avant de retirer de la mémoire.

Localiser le(s) module(s) mémoire :68

Manuel d’utilisation pour ordinateur portable

Manuel d’utilisation pour ordinateur portable

Cet ordinateur portable prend en charge les réseaux laires par

le biais des technologies

Fast/Gigabit Ethernet (1000 BASE-TX) et à

Pour les connexions Fast Ethernet (1000 BASE-TX) ou

, votre câble réseau doit être de catégorie 5 (ou

supérieur) à paire torsadée. Si vous voulez faire fonctionner

l’interface à 100/1000Mbps, il doit être connecté à un hub

Pour le 10Base-T, utilisez un câble à paire torsadée de catégorie

3, 4, ou 5. Les transferts en duplex sont supportés sur ce portable

mais nécessitent une connexion à un hub réseau avec “duplex”

activé. Par défaut, le logiciel utilise les paramètres les plus

rapides, de telle sorte qu’aucune intervention de l’utilisateur n’est

Votre ordinateur permet de vous connecter à Internet et à d’autres

réseaux par le biais d’une connexion laire ou sans l.Manuel d’utilisation pour ordinateur portable

Hub ou Switch réseau

Câble à paires torsadées

Le câble qui sert à relier une carte Ethernet à un hôte (en général

hub ou switch) est appelé TPE (paires torsadées pour Ethernet).

Les connecteurs en bout de câble s’appellent RJ-45, et ne sont

pas compatibles avec les connecteurs téléphoniques RJ-11. Si

vous souhaitez connectez deux ordinateurs sans passer par un

hub, un câble réseau croisé est requis

Exemple de PC portable connecté à un réseau local (LAN).

Manuel d’utilisation pour ordinateur portable

Réseau sans l local (WLAN)

L’option sans l intégrée (en option) utilise un adaptateur

Ethernet sans l compact et facile d’utilisation. Intégrant le

standard IEEE 802.11. Le module sans l intégré ore un débit de

transmission de données élevé, grâce aux technologies Direct

Sequence Spread Spectrum (DSSS) et Octogonal Frequency

Division Multiplexing (OFDM), toutes deux sur une fréquence de

Le module réseau sans l est rétro-compatible avec l’ancien

standard IEEE 802.11 permettant ainsi des échanges en continu

entre les réseaux sans l. Pour assurer une sécurité optimale

à votre communication sans l, le module sans l intégré (en

option) est livrée avec la fonction de chirement WEP (Wired

Equivalent Privacy ) de 64-bits/128-bits et la fonction WPA (Wi-Fi

Pour des raisons de sécurité, ne vous connectez pas à un

réseau non sécurisé ; sinon vos données transmises seront

accessibles à tous .

Utiliser la connexion sans l locale

1. Si nécessaire, activez la

fonction sans l de votre

ordinateur portable par le

biais de l’une des méthodes

jusqu’à ce que l’icône WLAN et

Bluetooth (Bluetooth sur une

sélection de modèles) s’ache.

Cliquez sur l’icône WLAN pour

activer la connexion sans l.

b. Double-cliquez sur l'icône

située dans la zone de

notication de Windows® et

sélectionnez WLAN. Icône BluetoothIcône WLANManuel d’utilisation pour ordinateur portable

2. Faites un clic droit sur l'icône réseau avec une étoile orange

située sur la barre de tâches de

3. Sélectionnez le point d’accès

auquel vous souhaitez vous

connecter dans la liste et

cliquez sur Se connecter.

Si vous ne trouvez pas le

point d'accès souhaité,

cliquez sur l'icône située

dans le coin supérieur

droit pour rafraîchir la liste

et chercher à nouveau.

4. Un mot de passe peut vous être demandé pour vous connecter.

5. Une fois la connexion établie, celle-ci s'ache dans la liste.

Vous pouvez voir apparaître l'icône de réseau sans l dans

la zone de notication de Windows®.74

Manuel d’utilisation pour ordinateur portable

Utiliser les modes Ad-hoc et Infrastructure

Le module sans l intégré à cet ordinateur portable est aussi

un adaptateur client permettant d’utiliser les modes Ad-hoc et

Infrastructure lors de la connexion à un réseau.

Tous les appareils doivent être dotés d’adaptateurs sans l

802.11 pour utiliser ces modes.

Activez la fonction sans l de l’ordinateur portable avant de

tenter d’utiliser le mode Ad-hoc ou Infrastructure.

Le mode Ad-hoc permet au portable de se connecter à

un autre périphérique sans l. Aucun point d’accès n’est

nécessaire dans cet environnement sans l. Ce mode

permet de partager des chiers et une connexion Internet et

possède une portée de 30 mètres

Pour utiliser le mode Ad-hoc :

1. Faites un clic droit sur l’icône réseau située sur la barre

de tâches de Windows®, puis cliquez sur Ouvrir le Centre

2. Cliquez sur Congurer une nouvelle connexion ou un

3. Sélectionnez Congurer un réseau ad hoc (ordinateur à

ordinateur) puis cliquez sur Suivant.

4. Suivez les instructions apparaissant à l'écran pour terminer

la conguration du réseau ad-hoc.Manuel d’utilisation pour ordinateur portable

Le mode Infrastructure permet à l’ordinateur portable et à

d’autres périphériques sans l de rejoindre un réseau sans

l créé par un point d’accès (vendu séparément). Ce dernier

fournit un lien central qui permet aux clients sans l de

communiquer entre eux, ou via un réseau laire.

Pour utiliser le mode Infrastructure :

1. Faites un clic droit sur l’icône réseau située sur la barre

de tâches de Windows®, puis cliquez sur Ouvrir le Centre

2. Cliquez sur Congurer une nouvelle connexion ou un

3. Sélectionnez Congurer un nouveau réseau puis cliquez

4. Suivez les instructions apparaissant à l’écran pour terminer

la conguration du réseau Infrastructure.76

Manuel d’utilisation pour ordinateur portable

Connexion Bluetooth (sur une sélection de modèles)

La technologie Bluetooth permet d’accéder à d’autres appareils

(ordinateurs portables, tablettes; téléphones mobiles, etc.) dotés de

cette fonctionnalité. Le Bluetooth permet de faciliter les transferts

de chiers, d’utiliser un téléphone mobile comme point d’accès

Internet et de partager une connexion Internet ou réseau avec

d’autres appareils compatibles avec cette technologie sans l.

Si votre portable n’intègre pas la technologie Bluetooth, vous

devez connecter un module USB ou carte PC Bluetooth an de

pouvoir utiliser cette technologie.

Utiliser la connexion Bluetooth

1. Si nécessaire, activez la fonction sans l de votre ordinateur

portable par le biais de l’une des méthodes suivantes :

jusqu’à ce que l’icône WLAN

et Bluetooth (Bluetooth sur

une sélection de modèles)

Cliquez sur l’icône Bluetooth

pour activer la connexion

b. Double-cliquez sur l'icône

située dans la zone de

notication de Windows® et

sélectionnez Bluetooth. Icône BluetoothIcône WLANManuel d’utilisation pour ordinateur portable

3. Depuis le Panneau de

conguration, allez dans

Réseau et Internet >

Centre Réseau et partage

puis cliquez sur Modier

les paramètres de la carte

dans la colonne de gauche.

4. Faites un clic droit sur

Bluetooth et sélectionnez

Acher les périphériques

5. Cliquez sur Ajouter

un périphérique pour

rechercher des nouveaux

Manuel d’utilisation pour ordinateur portable

3. Sélectionnez un périphérique

compatible Bluetooth dans la

liste puis cliquez sur Suivant.

4. Saisissez le code de

sécurité Bluetooth sur votre

périphérique et lancez le

5. Cliquez sur Fermer pour

terminer la conguration.

2. Faites un clic droit sur l’icône

Bluetooth située dans

la zone de notication de

Windows® et sélectionnez

Ajouter un périphérique.Manuel d’utilisation pour ordinateur portable

USB Charger+ vous permet de recharger vos appareils mobiles à

partir du port USB de votre ordinateur portable ASUS.

• Si l'appareil connecté surchaue, déconnectez-le

• Les ordinateurs portables ASUS dotés d'un circuit intégré

dédié au rechargement d'appareils mobiles peuvent aussi

utiliser USB Charger+ lorsque l'ordinateur est en mode

veille/veille prolongée ou éteint.

Instant On est une fonctionnalité intégrée par défaut à votre

ordinateur portable ASUS et permettant d’économiser de l’énergie

losque l’ordinateur est en mode veille profond (veille S3). L’interface

logicielle fournit des informations sur la durée de vie de la batterie

en fonction du mode de consommation énergétique utilisé.

La technologie de veille profonde S3 permet de faire des

économies de batterie lorsque l’ordinateur est en mode veille

Le délai de veille varie en fonction du niveau de charge restant

de la batterie, du modèle d’ordinateur, de certains paramètres

système et des conditions d’opération.

Ce mode est activé par défaut sur

votre ordinateur portable. Il permet

au système de restaurer l’état de

travail précédent en seulement

deux secondes, et ce même après

avoir basculé l’ordinateur en mode

Manuel d’utilisation pour ordinateur portable

Mode Économies d’énergie

Ce mode permet d’accroître

la durée de mise en veille de

l’ordinateur jusqu’à trente

(30) jours ou plus. Lorsque

cette fonctionnalité est active,

l’ordinateur peut retourner dans

son dernier état de travail en

seulement sept secondes, et ce

jusqu’à quatre heures après avoir

placé l’ordinateur en mode veille

Utiliser Smart Logon avec Instant On

Smart Logon permet d’ouvrir une

session Windows par le biais de

la détection faciale. Ce système

vous permettra de vous connecter

rapidement et sans avoir à entrer

de nom d’utilisateur ou de mot de

Pour activer cette fonctionnalité,

cliquez sur Smart Logon puis

suivez les instructions apparaissant

à l’écran.A AppendiceA-2

Manuel d’utilisation pour ordinateur portable

Accessoires optionnels

Ces éléments sont optionnels et destinés à compléter votre portable.

Connecter un hub USB (optionnel) permet d’augmenter le nombre

de ports USB et de connecter ou déconnecter rapidement de

nombreux périphériques USB via un câble unique.

Mémoire Flash USB Une mémoire Flash USB peut remplacer le lecteur de disquette

1.44Mo en vous orant jusqu’à 1 Go de stockage, une plus grande

vitesse de transfert et une meilleure abilité. Aucun pilote n’est

nécessaire pour une utilisation avec les systèmes d’exploitations

Lecteur de disquettes USB Un lecteur de disquette USB (optionnel) accepte les disquettes

standard 1.44 Mo (ou 720 Ko) 3.5 pouces.

ATTENTION ! Pour éviter les pannes système, utilisez l’icône

Retirer le périphériques en toute sécurité de la barre des

tâches avant de déconnecter le lecteur de disquettes USB.

Ejectez la disquette avant de transporter le PC portable an

d’éviter les dommages que causeraient des chocs.

Connexions optionnelles

Ces éléments, si désirés, peuvent être achetés auprès de tiers.

Clavier et souris USB Connecter un clavier USB optionnel permet une saisie des données

plus confortable. Connecter une souris USB rend la navigation sous

Windows plus pratique. La souris et le clavier USB fonctionnent

simultanément avec le pavé tactile et le clavier du PC portable.

Connexion imprimante

Une ou plusieurs imprimantes USB peuvent être connectées

simultanément en utilisant un port ou un hub USB.Manuel d’utilisation pour ordinateur portable

Système d’exploitation et logiciels

Ce PC portable peut orir (en fonction du territoire) le choix d’un

système d’exploitation pré-installé tel que Microsoft Windows XP. Les

choix et les langues dépendent du territoire. Le niveau de support

matériel et logiciel peut varier en fonction du système d’exploitation

installé. La stabilité et la compatibilité avec d’autres systèmes

d’exploitation ne peuvent être garanties.

Ce portable est livré avec un CD de support qui contient le BIOS,

les pilotes, et les applications an d’activer certaines fonctions

matérielles, étendre certaines fonctionnalités, aider à la gestion

de votre portable, ou ajouter des fonctions non comprises dans

le système d’exploitation d’origine. Si une mise à jour ou un

remplacement de ce CD est nécessaire, contactez votre revendeur

pour connaître les sites web à partir desquels les pilotes et utilitaires

sont téléchargeables.

Le CD de support contient tous les pilotes, utilitaires et logiciels

qui conviennent aux systèmes d’exploitation les plus populaires.

Ce CD n’inclut pas le système d’exploitation lui-même. Ce CD reste

nécessaire même si le portable est livré déjà conguré car il ore des

logiciels qui complètent l’installation en usine.

Un CD de restauration optionnel comprend une image du système

d’exploitation original installé sur le disque dur en usine. Le CD de

restauration est un excellent moyen de retrouver rapidement un

système d’exploitation opérationnel pourvu que votre disque dur

soit en bon état de fonctionnement. Contactez votre revendeur s’il

vous faut une telle solution.

Certains composants et fonctions particulières du portable ne

fonctionneront qu’après l’installation des pilotes et utilitaires.A-4

Manuel d’utilisation pour ordinateur portable

Paramètres du BIOS Boot Device (Périphérique de démarrage)

1. Dans le menu Boot, sélectionnez l’élément Boot Option #1.

2. Sélectionnez chaque élément en pressant [Entrée] pour choisir

Security Setting (Paramètres de sécurité)

Pour congurer le mot de passe :

1. Dans le menu Security, sélectionnez Setup Administrator

Password (Dénir le mot de passe Administrateur ou User

Password (Mot de passe utilisateur).

2. Tapez un mot de passe, et appuyez sur [Entrée].

3. Entrez à nouveau le mot de passe et appuyez sur [Entrée].

4. Le mot de passe est conguré.

Pour eacer le mot de passe :

1. Dans le menu Security, sélectionnez Setup Administrator

Password (Dénir le mot de passe Administrateur ou User

Password (Mot de passe utilisateur).

2. Entrez le mot de passe actuel et appuyez sur [Entrée].

3. Laissez le champ Create New Password (Créer un nouveau mot

de passe) vide puis appuyez sur [Entrée].

4 Laissez le champ Conrm New Password (Conrmer le

nouveau mot de passe) vide puis appuyez sur [Entrée].

5. Le mot de passe a été supprimé.

Vous devrez entrer le mot de passe à chaque accès du BIOS ou

du système d'exploitation. Le mot de passe administrateur n'est

requis que pour l'accès ou la modication des options du BIOS. Ver sion 2.14 . 1219 . Cop yrigh t (C) 2011 Amer ican Mega t rend s , In c. Apti o Set up U t ilit y - C o pyri ght ( C) 20 11 Am erica n Me g atre n ds, Inc.

Manuel d’utilisation pour ordinateur portable

I/O Interface Security (Sécurité de l’interface d’E/S)

Pour verrouiller l'interface d'E/S :

1. Dans l'écran Security (Sécurité), sélectionnez I/O Interface

Security (Sécurité de l'interface d'E/S).

2. Choisissez l'interface à verrouiller puis sélectionnez l'option

Les options de conguration de l'élément I/O Interface Security

ne peuvent être modiés que si vous vous êtes connecté en tant

ESC : ExitManuel d’utilisation pour ordinateur portable

USB Interface Security (Sécurité de ‘interface USB)

Pour verrouiller l'interface USB :

1. Dans l'écran Security (Sécurité), sélectionnez I/O Interface

Security (Sécurité de l'interface d'E/S) > USB Interface Security

(Sécurité de l'interface USB).

2. Choisissez l'interface à verrouiller puis sélectionnez l'option

Les options de conguration de l'élément USB Interface

Security ne peuvent être modiés que si vous vous êtes

connecté en tant qu'administateur.

Si vous avez déni l'élément USB Interface sur [Lock],

les éléments External Ports et CMOS Camera seront

simultanément verrouillés et masqués.

Versio n 2 .14. 121 9. Copy right ( C) 2011 Am erican Megatre nds, In c.

Manuel d’utilisation pour ordinateur portable

HDD Password (Mot de passe d’accès au disque dur)

Pour dénir un mot de passe d'accès au disque dur :

1. Dans l'écran Security (Sécurité), sélectionnez Set Master

Password (Dénir un mot de passe maître), entrez un mot de

passe puis appuyez sur la touche [Entrée] de votre clavier.

2. Resaisissez le mot de passe et appuyez de nouveau sur la

touche [Entrée] de votre clavier.

3. Cliquez sur Set User Password (Dénir le mot de passe

utilisateur) et répétez les étapes précédentes pour dénir un

mot de passe utilisateur.

• Lemotdepassed'accèsaudisquedurnepeutêtremodié

que si vous vous connectez avec un compte administrateur.

• Vousdevezdénirunmotdepassemaîtreavantde

congurer un mot de passe utilisateur.

Vous devrez entrer le mot de passe utilisateur (si applicable), puis

le mot de passe d'acès au disque dur à chaque mise sous tension

de votre ordinateur. Le mot de passe administrateur n'est requis

que pour l'accès ou la modication des options du BIOS.

Version 2.14.121 9. C opyr ight (C) 201 1 Am erican Megatrends, Inc .

ESC : ExitManuel d’utilisation pour ordinateur portable

Save Changes (Enregistrer les modications)

Si vous souhaitez garder les paramètres de votre conguration,

vous devez les enregistrer avant de quitter le BIOS.

Si vous souhaitez restaurer les paramètres par défaut,

. Vous devez ensuite enregistrer

cette modication avant de quitter le BIOS.

Version 2.14.1219. Copyright (C) 2011 Americ an M egat rend s, I nc.

Manuel d’utilisation pour ordinateur portable

Cette section présente certains problèmes pouvant survenir lors

de l’utilisation de votre ordinateur portable, ainsi que leur(s)

suggestions(s) de dépannage.

Le lecteur optique ne parvient plus à lire ou à écrire des disques.

• Mettez à jour le BIOS vers la version la plus récente, puis

• Si la mise à jour du BIOS ne résout pas le problème, utilisez des

disques de meilleure qualité, puis réessayez.

• Si le problème persiste, contactez votre centre de réparation

local, et recherchez l’assistance d’un technicien.

Impossible de sortir de la veille prolongée.

• Retirez les pièces qui ont fait l’objet d’une mise à jour matérielle

(RAM, HDD, WLAN, BT) si elles ont été installées après l’achat.

• Dans le cas échéant, essayez de restaurer le système à une date

antérieure via l’option Restauration du système sous Windows.

• Si le problème persiste, essayez de restaurer le système grâce au

DVD/partition de restauration du système.

NOTE : Vous devez impérativement sauvegarder vos données à

un autre emplacement avant de procéder à la restauration.

• Si le problème persiste, contactez votre centre de réparation

local, et recherchez l’assistance d’un technicien.

Les touches de raccourci ne fonctionnent pas.

• Réinstallez le pilote “ATK0100” depuis le CD/DVD de support ou

téléchargez-le sur le site Web d’ASUS.

La caméra intégrée ne fonctionne pas correctement.

1. Vériez dans le “Gestionnaire de périphériques” s’il n’y a aucun

2. Réinstallez le pilote de la caméra pour résoudre ce problème.Manuel d’utilisation pour ordinateur portable

• Si le problème n’est toujours pas résolu, mettez à jour le BIOS

vers la version la plus récente, puis réessayez.

• Si le problème persiste, contactez votre centre de réparation

local, et recherchez l’assistance d’un technicien.

Maintenance de la batterie.

• Enregistrez la garantie d’un an de votre ordinateur portable via

le site ci-dessous :

http://vip.asus.com/login.aspx

• NE retirez PAS la batterie lorsque l’ordinateur portable est en

cours d’utilisation pour éviter les dommages résultant d’une

soudaine perte de courant. La batterie est dotée d’une circuit

intégré protégeant l’ordinateur contre les surcharges.

Je ne parviens pas à mettre l’ordinateur portable sous tension.

• Vériezlebranchementducordond’alimentation.

• Vériezlescontactsdelabatterieetquecelle-ciestbieninsérée

dans son interface de connexion.

• Sivotreordinateurportableestconnectéàsonadaptateur

secteur mais ne parviens pas à charger le BIOS (le logo ASUS

n’apparaît pas) et/ou le système d’exploitation, le problème

peut être lié à une erreur de fonctionnement du disque

dur. Contactez le service-après d’ASUS pour une demande

Pourquoi est-ce que le ventilateur de refroidissement fonctionne

continuellement, et que la température est élevée ?

• Assurez-vous que le ventilateur fonctionne lorsque la

température du processeur est élevée; vériez que l’air circule

au travers de l’aération principale.

• Si vous avez plusieurs applications en cours d’exécution (vériez

dans la barre de tâches), fermez-les pour alléger la charge système.

• Le problème peut aussi être causé par certains virus, utilisez un

anti-virus pour les détecter.A-12

Manuel d’utilisation pour ordinateur portable

• Si aucune des informations ci-dessus n’a résolu le problème,

essayez de restaurer le système via le DVD/partition de

Vous devez impérativement sauvegarder vos données à un autre

emplacement avant de procéder à la restauration.

Installez un logiciel anti-virus pour protéger le système contre

les virus informatiques.

Lors de la mise sous tension du PC portable, un message

d’erreur “Open policy le error” s’ache.

Réinstallez la version la plus récente de l’utilitaire “Power4 Gear” an

de résoudre ce problème. Elle est disponible sur le site Web ASUS.

Un écran bleu avec du texte en blanc apparaît après le

démarrage du système.

• Retirezlesmodulesmémoireadditionnels.Sidelamémoire

supplémentaire a été installée après l’achat de l’ordinateur

portable, éteignez ce dernier, puis retirez les modules mémoire.

Rallumez l’ordinateur pour vérier si le problème est dû à

l’installation de barrettes mémoire incompatibles.

• Désinstallezcertainesapplicationslogicielles.Sivousavez

récemment installé des applications, certaines peuvent être

incompatibles avec votre système. Essayez de les désinstaller

sous Windows en mode sans échec.

• Vériezquelesystèmen’apasétéinfectépardesvirus.

• MettezàjourleBIOSverslaversionlaplusrécentegrâceàEasy

Flash sous Windows, ou AFLASH en mode DOS. Ces utilitaires,

et les chiers de BIOS peuvent être téléchargés sur le site Web

Assurez-vous que le PC portable ne soit pas à court d’alimentation

lors du processus de mise à jour du BIOS.

• Sileproblèmepersiste,procédezàunerestaurationdusystème

pour une réinstallation complète de ce dernier.Manuel d’utilisation pour ordinateur portable

Installez un logiciel anti-virus pour protéger le système contre

les virus informatiques.

Installez les pilotes “Intel INF Update” et “ATKACPI” an que les

périphériques puissent être reconnus par le système.

• Sileproblèmepersiste,contactezvotrecentrederéparation

local, et demandez l’assistance d’un technicien.A-14

Manuel d’utilisation pour ordinateur portable

Mettre à jour le BIOS.

1. Vériez scrupuleusement le modèle du PC portable, et

téléchargez sur le site Web ASUS le BIOS le plus récent pour

votre modèle et sauvegardez-le sur un périphérique de

2. Connectez votre clé USB au PC portable et allumez le PC.

3. Dans le BIOS, naviguez jusqu’à l’onglet Advanced (Avancé),

sélectionnez Start Easy Flash, puis appuyez sur la touche

[Entrée] du clavier.

4. Localisez le dernier chier BIOS et lancez la mise à jour du BIOS.

5. Vous devez charger les paramètres par défaut (fonction

“Restaure Defaults” de la page ”Exit”) après avoir mis à jour

FS1Manuel d’utilisation pour ordinateur portable

Options de restauration de votre

Utiliser la partition de restauration ou le DVD de restauration (sur

une sélection de modèles) permet de restaurer les logiciels de votre

ordinateur portable dans leur état de fonctionnement initial.

Faites une copie de sauvegarde de vos données avant de

procéder à la restauration de votre ordinateur portable.

Certains logiciels devront être réinstallés et peuvent nécessiter

l’achat d’une nouvelle licence après la restauration du système.

N’éteignez pas ou ne redémarrez pas l’ordinateur portable

durant la procédure de restauration.

Utiliser la partition de restauration

La partition de restauration est un espace dédié de votre disque dur.

Elle est utilisée pour restaurer le système d’exploitation, les pilotes

et les utilitaires installés dans leur état initial à la sortie d’usine de

l’ordinateur portable.

1. Appuyez sur [F9] pendant le démarrage.

2. Le système charge automatiquement les chiers nécessaires à

la restauration. Vous pouvez aussi utiliser les touches haut/bas

du clavier pour sélectionner l’option Windows 7 ou Windows

Setup [EMS Enabled]. Appuyez sur [Entrée].

3. Lisez l’écran “ASUS Preload Wizard” puis cliquez sur Next

4. Sélectionnez une option de partitionnement et cliquez sur Next

Recover Windows to rst partition only.

Cette option supprimera uniquement la première partition,

vous permettant de conserver les autres partitions, et créera une

nouvelle partition système nommée “C”.

Recover Windows to entire HD.

Cette option supprimera toutes les partitions de votre disque dur,

et créera une nouvelle partition système nommée “C”.A-16

Manuel d’utilisation pour ordinateur portable

Recover Windows to entire HD with 2 partition.

Cette option supprimera toutes les partitions de votre disque dur,

et créera deux nouvelles partitions : “C” (40%) et “D” (60%).

5. Suivez les instructions à l’écran pour terminer la procédure de

La partition de restauration a été créée à l’usine et ne peut être

restaurée par l’utilisateur si elle est eacée. Apportez votre

PC portable à un service après-vente agréé par ASUS si vous

rencontrez des problèmes lors de la procédure de restauration.

Veuillez vous rendre sur le site www.asus.com pour la mise à jour

des pilotes et des utilitaires.

Utiliser le DVD de restauration

(sur une sélection de modèles)

AI Recovery est un outil de création de DVD de restauration

permettant de faire une copie de sauvegarde de vos chiers et de

créer automatiquement vos propres disques de récupération par le

biais de votre ordinateur portable.

N’éteignez pas ou ne redémarrez pas l’ordinateur portable

durant la procédure de restauration.

Pour utiliser AI Recovery :

1. Double-cliquez sur l’icône ASUS située sur le bureau de

Windows, puis cliquez sur Backup and Restore (Sauvegarde et

restauration) > AI Recovery Burner.

2. Sélectionnez l’une des options suivantes :

• Backup to DVD/BD (Sauvegarde dur DVD/BD-ROM)

• Create ISO backup les for DVD

(Créer une image ISO sur DVD)

• Create ISO backup les for Blu-Ray disc

(Créer une image ISO sur disque Blu-ray)Manuel d’utilisation pour ordinateur portable

3. Suivez les instructions à l’écran pour terminer la création du

DVD/BD-ROM ou du chier ISO de restauration.

Préparez un nombre susant de DVD vierges pour créer un DVD

Utiliser le DVD de restauration :

N’éteignez pas ou ne redémarrez pas l’ordinateur portable

durant la procédure de restauration. Ne retirez pas le DVD

de Restauration (à moins que vous y soyez invité) durant la

procédure de restauration, ou vos partitions seront inutilisables.

Assurez-vous de raccorder l’adaptateur secteur à l’ordinateur

portable lors de la restauration du système. Une source

d’alimentation instable peut entraîner l’échec de la restauration.

Veuillez vous rendre sur le site www.asus.com pour une mise à

jour des pilotes et des utilitaires.

La restauration supprimera les données de votre disque dur.

Assurez-vous de sauvegarder vos données importantes avant de

restaurer le système.

1. Insérez le DVD de restauration dans le lecteur optique. Le PC

portable doit être SOUS TENSION.

2. Redémarrez le PC portable, et pressez <Echap> au démarrage,

puis sélectionnez le lecteur optique (apparaît normalement

comme “CD/DVD”) grâce au curseur. Appuyez ensuite sur

<Entrée> pour démarrer à partir du DVD de Restauration.

3. Sélectionnez OK pour lancer la restauration de l’image.

4. Sélectionnez OK pour conrmer la restauration du système.A-18

Manuel d’utilisation pour ordinateur portable

Informations sur le lecteur de DVD-

ROM (sur une sélection de modèles)

Les lecteurs de DVD-ROM permettent de lire et de créer vos CD/DVD.

Pour visionner des lms DVD, vous devez faire l’achat d’un logiciel

de lecture dédié à la lecture de ce type de disques.

Information sur le zonage

La lecture de lms DVD implique un décodage vidéo MPEG2, audio

numérique AC3 et le décodage d’éléments de protection CSS. CSS

(appelé parfois gardien anti-copie) est le nom du programme de

protection mis en place par l’industrie de l’image pour éviter les

copies frauduleuses.

Les règles que doivent suivre les détenteurs de licences CSS

sont nombreuses, celle qui a le plus de portée pratique est la

restriction régionale de la lecture. An de faciliter le cloisonnement

géographique des sorties de lms, les lms DVD sont mis sur le

marché pour une région du monde bien précise, telle que dénie

dans plus loin dans “Dénition des zones”. Le droit du Copyright

impose que chaque lm DVD soit limité à une zone particulière (le

plus souvent celle dans laquelle il sera vendu). Bien qu’un lm puisse

être commercialisé dans de nombreuses régions, les règles du CSS

font qu’un système ne doit être capable de lire que les DVD d’une

La zone peut être modiée jusqu’à cinq fois en utilisant le

logiciel de lecture. Après ces cinq modications, la dernière zone

géographique devient dénitive. Après quoi, le déblocage de

la zone doit se faire en usine. Cette opération n’est pas couverte

par la garantie et reste entièrement à la charge de l’utilisateur.Manuel d’utilisation pour ordinateur portable

Canada, Etats-Unis, territoires des Etats-Unis

République Tchèque, Egypte, Finlande, France, Allemagne, Etats

du Golf, Hongrie, Islande, Iran, Iraq, Irlande, Italie, Japon, Pays-Bas,

Norvège, Pologne, Portugal, Arabie Saoudite, Ecosse, Afrique du Sud,

Espagne, Suède, Suisse, Syrie, Turquie, RU, Grèce, Ex-Yougoslavie,

Birmanie, Indonésie, Corée du Sud, Malaisie, Philippines, Singapour,

Taiwan, Thaïlande, Vietnam

Australie, Caraïbes (Sauf territoires US), Amérique Centrale, Nouvelle

Zélande, Iles du Pacique, Amérique du Sud

CEI, Inde, Pakistan, reste de l’Afrique, Russie, Corée du Nord

Manuel d’utilisation pour ordinateur portable

Information sur le lecteur de Blu-ray

(sur une sélection de modèles)

Les lecteurs de BD-ROM permettent de visionner des vidéos en

haute dénition (HD) mais aussi de lire les disques au format CD/

Région A Pays d'Amérique du nord, du centre et du sud ainsi que leurs

territoires respectifs, Taiwan, Hong Kong, Macao, Japon, Corée (sud

et nord), pays d'Asie du sud-est ainsi que leurs territoires respectifs.

Région B Pays d'Europe, d'Afrique et d'Asie du sud-ouest ainsi que leurs

territoires respectifs, Australie et Nouvelle-Zélande.

Région C Pays du centre et du sud de l'Asie, Europe de l'est ainsi que leurs

territoires respectifs, Chine et Mongolie.

Visitez le site Web www.blu-raydisc.com/en/Technical/FAQs/Blu-

rayDsicforVideo.html pour plus de détails.Manuel d’utilisation pour ordinateur portable

Conformité du modem interne

Le PC portable avec modem interne est conforme aux normes JATE

(Japon), FCC (US, Canada, Corée, Taiwan), et CTR21. Le modem

interne a été approuvé conformément à la Décision du Conseil

98/482/EC comme terminal de connexion pan-européen unique

compatible au réseau PSTN (public switched telephone network/

réseau téléphonique public commuté). Toutefois, à cause des

diérences entre les PSTN de certains pays, l’approbation ne

constitue pas, par elle-même, une assurance inconditionnelle du

bon fonctionnement sur tous les points du réseau PSTN. En cas de

problème, vous devez contacter en premier lieu votre fournisseur.

Le 4 août 1998 la Décision du Conseil Européen sur le CTR21 a été

publiée au Journal Ociel des Communautés Européennes. Le CTR

21 s’applique à tous les équipements de terminaux non vocaux

avec impulsion DTMF qui sont amenés à se connecter au PSTN

analogique (réseau téléphonique public commuté).

CTR 21 (Common Technical Regulation): Exigences de raccordement

pour la connexion aux réseaux téléphoniques publics communautés

(RTCP) analogiques des terminaux (à l’exception de ceux qui

prennent en charge la téléphonie vocale dans les cas justiés) pour

lesquels l’adressage de réseau éventuel est assuré par signalisation

multifréquences bibande (DTMF).

Déclaration de compatibilité au réseau

Déclaration qui doit être faite par le fabricant à l’organisme désigné

et au vendeur: “Cette déclaration indiquera les réseaux avec lesquels

l’équipement est conçu pour fonctionner et tout réseau notié avec

lequel l’équipement peut avoir des dicultés d’interopérabilité”A-22

Manuel d’utilisation pour ordinateur portable

Déclaration de compatibilité au réseau

Déclaration qui doit être faite par le fabricant à l’utilisateur: “Cette

déclaration indiquera les réseaux avec lesquels l’équipement

est conçu pour fonctionner et tout réseau notié avec lequel

l’équipement peut avoir des dicultés d’interopérabilité. Le

fabricant doit également joindre une déclaration qui établit

clairement où la compatibilité au réseau est dépendante des

paramètrages physiques ou logiciels. Il conseillera également

à l’utilisateur de contacter le vendeur s’il désire utiliser

l’équipement sur un autre réseau.”

A ce jour, l’organisme désigné CETECOM a délivré plusieurs

approbations pan-européennes sur la base du CTR 21 avec comme

résultat les premiers modems en Europe qui ne nécessitent pas une

approbation réglementaire de chaque Etat membre.

Equipements non vocaux

Les répondeurs téléphoniques et interphones sont éligibles

ainsi que les modems, télécopieurs, automates et systèmes

d’alarme. Equipements pour lesquels la qualité point à point de

la communication est contrôlée par régulations (ex. téléphones

portables, et dans certains pays les téléphones sans l) sont

exclus.Manuel d’utilisation pour ordinateur portable

Ce tableau indique les pays où s’applique le standard

Pays Application Tests supplémentaires

Italie En cours En cours

Manuel d’utilisation pour ordinateur portable

Ces informations ont été reprises du CETECOM et sont données

sans engagement. Pour la mise à jour de ce tableau, vous pouvez

consulter http://www.cetecom.de/technologies/ctr_21.html

1 Les exigences nationales ne s’appliquent que si l’équipement

peut utiliser la tonalité par impulsion (les fabricants peuvent alors

déclarer dans leur manuel que l’équipement n’est conçu que pour le

support DTMF, ce qui rendrait tout test supplémentaire superu).

Au Pays-Bas, des test supplémentaires sont exigés pour les

connexions en série et l’identication des appelants.Manuel d’utilisation pour ordinateur portable

Déclarations et avertissements de

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC.

L'opération est sujette aux deux conditions suivantes :

•Cedispositifnepeutcauserd'interférencenuisible,et

•Cedispositifsedoitd'acceptertouteinterférencereçue,ycompris

celles pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites

établies pour un dispositif numérique de classe B, conformément à

l'alinéa 15 des règles établies par la FCC. Ces limites sont conçues pour

assurer une protection raisonnable contre les interférences nuisibles à

une installation réseau. Cet équipement génère, utilise et peut irradier de

l'énergie à fréquence radio et peut interférer avec les communications

radio s’il n’est pas installé et utilisé selon les instructions du fabricant.

Toutefois, il n'est pas exclu qu'une interférence se produise lors d'une

installation particulière. Si cet équipement cause une interférence nuisible

au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le

réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger

l'interférence en s'aidant d'une ou plusieurs des mesures suivantes :

• Réorienteroureplacerl'antennederéception.

• Augmenterl'espacedeséparationentrel'équipementetle 

• Relierl’équipementàunesortiesuruncircuitdiérentde

celui auquel le récepteur est relié.

• Consulterlerevendeurouuntechnicienspécialiséradio/TV.

L’utilisation de câbles protégés est exigée pour assurer la

conformité aux règlements de la FCC et éviter des interférences

avec les postes de radio ou de télévision environnants. Il est

essentiel de n’utiliser que le câble d’alimentation fourni. N’utilisez

que des câbles protégés pour connecter des périphériques

d’E/S avec cet appareil. Les changements ou les modications

apportés à cette unité qui n’ont pas été expressément approuvés

par la partie responsable de la conformité peut entraîner

l’annulation du droit d’utilisation de l’appareil.A-26

Manuel d’utilisation pour ordinateur portable

(Réimprimé à partir du Code des Régulations Fédérales #47,

section 15.193, 1993. Washington DC: Oce of the Federal Register,

Toute modication qui n’a pas été approuvée par l’instance

en charge de la conformité peut rendre nul le droit d’usage

de cet appareil par l’utilisateur. “Le constructeur déclare que

l’usage de cet appareil est limité aux canaux 1 à 11 sur la

fréquence 2.4Ghz par le biais d’une restriction du rmware”.

Cet équipement est conforme aux limitations en matière d’exposition

aux fréquences radio instaurées pour un environnement non

contrôlé. An d’être conforme aux directives de la FCC concernant

l’exposition aux fréquences radio, l’utilisateur doit éviter tout

contact direct avec l’antenne d’émission lors de la transmission de

données. Pour une conformité totale en matière d’exposition aux

fréquences radio, ces instructions d’utilisation spéciques doivent

être respectées pour chaque appareil.

Déclaration de conformité (directive R&TTE 1999/5/EC)

Les articles suivants ont été complétés et sont considérés pertinents et

• Exigencesessentiellestellesquedans[Article3]

• Exigencesdeprotectionpourlasantéetlasécuritédel’utilisateur

tels que dans [Article 3.1a]

• Testdelasécuritéélectriqueenconformitéaveclanorme[EN60950]

• Exigencesdeprotectionencequiconcernelacompatibilité

électromagnétique dans [Article 3.1b]

• Testdelacompatibilitéélectromagnétiqueconformeauxnormes[EN

301 489-1] et [EN 301]

• Testsenaccordavec[489-17]

• Utilisationefficaceduspectredesradiofréquencestelquedans[Article3.2]

• Testsradioconformeàlanorme[EN300328-2]Manuel d’utilisation pour ordinateur portable

Label CE Label CE pour les appareils sans fonction réseau sans l /

Cet appareil est conforme aux directives 2004/108/EC sur la “Compatibilité

électromagnétique” et 2006/95/EC sur les “Faibles tensions”.

Label CE pour les appareils avec fonction réseau sans l /

Cet appareil est conforme aux directives 1999/5/EC du parlement et

de la commission Européenne votées le 9 Mars 1999 concernant la

conformité des équipements Radio et de Télécommunications.

Déclaration d’Industrie Canada relative à

l’exposition aux ondes radio

Cet équipement a été testé et s'est avéré être conforme aux limites

d’Industrie Canada en terme d’exposition aux radiations dans

un environnement non contrôlé. An de rester en conformité

évitez tout contact direct avec l’antenne

pendant la transmission. L’utilisateur doit

suivre les instructions de

fonctionnement de ce manuel d’utilisation.

Le fonctionnement est sujet aux deux conditions suivantes :

• Cetappareilnedoitpascréerd’interférenceset

• doittolérertouttyped’interférences,incluantlesinterférences

pouvant déclencher une opération non désirée de l’appareil.

An d’éviter les interférences radio avec le service sous licence (c’est-

à-dire le partage de canal avec les systèmes de téléphonie satellite),

cet appareil doit être impérativement utilisé en intérieur et à

distance des fenêtres pour une protection maximale. Si l’équipement

(ou son antenne d’émission) est utilisé en extérieur, il est soumis aux

licences d’utilisation.A-28

Manuel d’utilisation pour ordinateur portable

Canaux d’opérations sans l régionaux

Amérique du N. 2.412-2.462 GHz Ch01 à travers CH11

Japon 2.412-2.484 GHz Ch01 à travers Ch14

Europe ETSI 2.412-2.472 GHz Ch01 à travers Ch13

Restriction des bandes de fréquences sans l (France)

Certains lieux en France ont une bande de fréquence restreinte. Les

puissances domestiques maximum autorisées dans les plus mauvais

•10mWpourl’ensembledelabande2.4GHz(2400MHz–2483.5MHz)

•100mWpourlesfréquencesentre2446.5MHzet2483.5MHz

Les canaux 10 à 13 opèrent dans la bande 2446.6 MHz à 2483.5 MHz.

Quelques possibilités d’utilisation en extérieur subsistent : dans les

habitations privées ou semi-privées, l’utilisation est sujette à une

procédure préliminaire d’autorisation par le Ministère de la Défense,

pour une puissance maximum autorisée de 100mW dans la bande

2446.5-2483.5 MHz. L’utilisation sur la voie publique n’est cependant

Dans les départements listés ci-dessous, pour toute la bande 2.4 GHz :

•Lapuissancedomestiquemaximumautoriséeestde100mW

•Lapuissancemaximumautoriséeàl’extérieurestde10mW

Liste des départements dans lesquels l’utilisation de la bande

2400–2483.5 MHz est autorisée avec une EIRP (Equivalent Isotropic

Radiated Power) domestique de moins de 100mW et de moins de

10mW à l’extérieur :

01 Ain 02 Aisne 03 Allier

55 Meuse 58 Nièvre 59 NordManuel d’utilisation pour ordinateur portable

63 Puy du Dôme 64 Pyrénées Atlantique

90 Territoire de Belfort 94 Val de Marne

Ces conditions sont susceptibles de changer dans le futur, vous

permettant d’utiliser votre carte réseau sans l dans un plus

grand nombre de régions en France. Pour plus d’informations

vous pouvez visiter le site de l’ART (Autorité de Régulation des

Télécommunications: www.arcep.fr).

Votre carte WLAN transmet moins de 100mW, mais plus de

Manuel d’utilisation pour ordinateur portable

Notes de sécurité UL Requis pour la norme UL 1459 couvrant les équipements de

communication (téléphone) prévus pour être connectés de manière

électrique à un réseau de télécommunication ayant un voltage

d’opération à la terre n’excédant pas 200V, 300V et 105V rms, ou

installés, utilisés en conformité avec les normes du NEC (National

Electrical Code) (NFPA 70).

Lors de l’utilisation de l’appareil, les précautions de sécurité générales

doivent être suivies pour réduire les risques de départ d’incendie, de

choc électrique et de blessures aux personnes, ce qui suit inclus :

• N’utilisezpasl’appareilàproximitéd’unpointd’eaucomme

par exemple près d’une baignoire, d’un évier de cuisine ou

d’un bac à lingerie, dans un sous-sol humide ou près d’une

• N’utilisezpasl’appareillorsd’unorage.Ilpeutyavoirun

risque de choc électrique provoqué par la foudre.

• N’utilisezpasl’appareilàproximitéd’unefuitedegaz.

Requis pour la norme UL 1642 couvrant les batteries primaires (non-

rechargeables) et secondaires (rechargeables) utilisée comme source

d’alimentation. Ces batteries contiennent du lithium sous forme

métallique, un alliage à base de lithium ou lithium-ion, et peuvent

être constituées d’une seule cellule électromécanique ou de deux

cellules supplémentaires connectées en série, en parallèle ou les

deux, qui convertissent l’énergie chimique en énergie électrique par

une réaction chimique réversible ou irréversible.

• Nejetezpaslabatteriedel’appareildanslefeucarellepourrait

exploser. Vériez vos réglementations locales en matière de

recyclage de batteries an de réduire les risques de blessures

aux personnes provoquées par un feu ou une explosion.

• N’utilisezpasd’adaptateurdecourantoupilesprovenant

d’autres appareils an de réduire les risque de blessures

inigées aux personnes provoquées par un feu ou une

explosion. Utilisez uniquement des adaptateurs de courant

certiés UL ou des piles fournies par le fabricant ou un

revendeur agréé.Manuel d’utilisation pour ordinateur portable

Normes de sécurité liées à l’alimentation

Les produits utilisant plus de 6 A et pesant plus de 3 Kg doivent

utiliser des cordons d’alimentation supérieurs ou égaux à: H05VV-F,

3G, 0.75 mm2 ou H05VV-F, 2G, 0.75 mm2.

REACH En accord avec le cadre réglementaire REACH (Enregistrement,

Evaluation, Autorisation, et Restriction des produits chimiques),

nous publions la liste des substances chimiques contenues dans nos

produits sur le site ASUS REACH :

http://csr.asus.com/english/REACH.htmA-32

Manuel d’utilisation pour ordinateur portable

(pour les PC portables avec batterie Lithium-Ion)

ATTENTION! Il y a danger d’explosion s’il y a remplacement incorrect

de la batterie. Remplacer uniquement avec une batterie du mêre

type ou d’un type équivalent recommandé par le constructeur.

Mettre au rebut les batteries usagées conformément aux instructions

du fabricant. (French)

Informations de Sécurité relatives au lecteur de

Informations de Sécurité relatives au Laser

Les lecteurs de disque optique internes ou externes vendus avec ce

PC portable contiennent un PRODUIT LASER DE CLASSE 1.

Eectuer des réglages ou réaliser des manipulations autres que

celles spéciées dans le manuel utilisateur peut provoquer une

exposition dangereuse au laser. Ne tentez pas de démonter le

lecteur de disque optique. Pour votre sécurité, faites réparer le

lecteur de disque optique uniquement par un prestataire de

Etiquette d’avertissement concernant le dépannage

mandatory for products marketed in the United States.

L’emploi de contrôles ou d’ajustements ou le lancement

d’autres procédures que celles spéciées ici ou dans le guide

d’installation des produits laser peut provoquer l’exposition à

des radiations dangereuses.A-34

Manuel d’utilisation pour ordinateur portable

Note relative aux produits de Macrovision

Ce produit comprend une technologie de protection de copyright

protégée par certains brevets déposés aux U.S.A. et autres propriétés

intellectuelles appartenant à Macrovision Corporation et à d’autres.

L’utilisation de cette technologie doit être autorisée par Macrovision

Corporation, et n’est destinée qu’à un usage familial ou autres usages

limités de même sorte, à moins d’une autorisation par Macrovision

Corporation. Rétro ingénierie et démontage sont interdits.Manuel d’utilisation pour ordinateur portable

(pour les PC portables avec modem intégré)

Manuel d’utilisation pour ordinateur portable

SwedishManuel d’utilisation pour ordinateur portable

Label écologique de l’Union Européenne

Ce portable a reçu le label Flower de l’Union Européenne couvrant

les critères suivants :

1. Consommation d’énergie diminuée en opération et en veille.

2. Utilisation limitée de métaux lourds toxiques.

3. Utilisation limitée de substances nocives pour l’environnement

4. Réduction de l’utilisation des ressources naturelles en

encourageant le recyclage.

5. Durée de vie du produit étendue grâce à des mises à niveau

simple et une disponibilité des pièces de rechange (batterie,

adaptateur secteur, clavier, mémoire et si disponible lecteur de

6. Réduction des déchets solides grâce à la politique de reprise

des appareils usagés.

Pour plus d’informations sur le label Flower de l’UE, visitez la page

d’accueil du label Eco de l’Union Européenne :

http://www.ecolabel.eu

Produit conforme à la norme ENERGY STAR ENERGY STAR est un programme conjoint entre

l'Agence pour la protection de l'environnement

(EPA) et le département de l'Énergie (DOE) des

États-Unis permettant de faire des économies

d'argent tout en protégeant l'environnement par le

biais de pratiques et de produits éco-énergétiques.

Tous les produits ASUS portant le logo ENERGY STAR sont conformes

au standard ENERGY STAR et intègrent la fonctionnalité d'économie

d'énergie activée par défaut. L’ordinateur bascule automatiquement en

mode veille après une période de 15 à 30 minutes minutes d’inactivité.

Pour sortir l’ordinateur du mode veille, cliquez sur la souris ou sur une

touche quelconque du clavier. Veuillez visiter le site Web http://www.

energy.gov/powermanagement pour plus de détail sur la gestion

d'énergie et ses avantages pour la protection de l'environnement. Vous

pouvez également visiter le site http://www.energystar.gov pour plus

d'informations sur le programme ENERGY STAR.

La norme ENERGY STAR n’est pas supportée sur les modèles

fonctionnant sous Freedos ou Linux.A-38

Manuel d’utilisation pour ordinateur portable

Déclaration de conformité aux normes

environnementales internationales

ASUS développe une conception écologique pour tous ses produits

et s’assure que des standards élevés en terme de protection de

l’environnement sont respectés tout au long du processus de

fabrication. De plus, ASUS met à votre disposition des informations

sur les diérentes normes de respect de l’environnement.

Consultez le lien http://csr.asus.com/english/Compliance.htm pour

plus d’informations sur les normes auxquelles les produits ASUs sont

• SwissEnergyLaws

Services de reprise et de recyclage

Les programmes de recyclage et de reprise d’ASUS découlent

de nos exigences en terme de standards élevés de respect de

l’environnement. Nous souhaitons apporter à nos clients permettant

de recycler de manière responsable nos produits, batteries et autres

composants ainsi que nos emballages. Veuillez consulter le site

http://csr.asus.com/english/takeback.htm pour plus de détails sur les

conditions de recyclage en vigueur dans votre pays.Manuel d’utilisation pour ordinateur portable

Informations sur les droits d’auteur

Aucune partie du présent manuel, y compris les produits et logiciels

qui y sont décrits, ne peut être reproduite, transmise, transcrite,

stockée dans un système de base de données, ni traduite dans aucune

langue, sous une quelconque forme et par tout moyen, hormis la

documentation conservée par l’acheteur à des ns de sauvegarde,

sans la permission expresse de ASUSTeK COMPUTER INC. (“ASUS”).

ASUS FOURNIT CE MANUEL “EN L’ÉTAT” SANS GARANTIE D’AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIABILITÉ

OU D’ADÉQUATION À UN BUT PARTICULIER. En aucun cas ASUS,

ses directeurs, ses cadres, ses employés ou ses agents ne peuvent

être tenus responsables des dégâts indirects, spéciaux, accidentels

ou consécutifs (y compris les dégâts pour manque à gagner,

pertes de prots, perte de jouissance ou de données, interruption

professionnelle ou assimilé), même si ASUS a été prévenu de la

possibilité de tels dégâts découlant de tout défaut ou erreur dans le

présent manuel ou produit.

Les noms des produits et des sociétés qui apparaissent dans le

présent manuel peuvent être, ou non, des marques commerciales

déposées, ou sujets à copyrights pour leurs sociétés respectives, et

ne sont utilisés qu’à des ns d’identication ou d’explication, et au

seul bénéce des propriétaires, sans volonté d’infraction.

LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES A DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT D’ASUS. ASUS N’EST EN AUCUN CAS RESPONSABLE D’ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS.

Copyright © 2012 ASUSTeK COMPUTER INC. Tous droits réservés.A-40

Manuel d’utilisation pour ordinateur portable

Clause de responsabilité limitée

Des dommages peuvent survenir suite à un défaut sur une pièce

fabriquée par ASUS ou un tiers. Vous avez le droit à des dommages

et intérêts auprès d’ASUS. Dans un tel cas, indépendamment de la

base sur laquelle vous avez droit de revendiquer les dommages et

intérêts auprès d’ASUS, ASUS ne peut être responsable de plus que

des dommages et intérêts pour les dommages corporels (y compris

la mort) et les dégâts aux biens immobiliers et aux biens personnels

tangibles ; ou les autres dommages et intérêts réels et directs

résultant de l’omission ou de la défaillance d’exécuter ses devoirs

légaux au titre de la présente Déclaration de Garantie, jusqu’au prix

forfaitaire ociel de chaque produit.

ASUS n’est responsable et ne peut vous indemniser qu’au titre des

pertes, des dégâts ou revendications basées sur le contrat, des

préjudices ou des infractions à cette Déclaration de Garantie.

Cette limite s’applique aussi aux fournisseurs d’ASUS et à ses

revendeurs. Il s’agit du maximum auquel ASUS, ses fournisseurs, et

votre revendeur, sont collectivement responsables.

EN AUCUNE CIRCONSTANCE ASUS N’EST RESPONSABLE POUR CE QUI SUIT : (1) LES REVENDICATIONS DE TIERS CONTRE VOUS POUR DES DOMMAGES ET INTÉRÊTS ; (2) LES PERTES, OU DÉGÂTS, A VOS ENREGISTREMENTS DE DONNÉES ; OU (3) LES DOMMAGES ET INTÉRÊTS SPÉCIAUX, FORTUITS, OU INDIRECTS OU POUR N’IMPORTE QUELS DOMMAGES ET INTÉRÊTS ÉCONOMIQUES CONSÉCUTIFS

(INCLUANT LES PERTES DE PROFITS OU D’ÉCONOMIES), ET CE MÊME SI ASUS, SES FOURNISSEURS OU VOTRE REVENDEUR SONT INFORMÉS D’UNE TELLE POSSIBILITÉ.

Visitez notre site Web multilingue sur http://support.asus.comManuel d’utilisation pour ordinateur portable

Manuel d’utilisation pour ordinateur portable
