RWSS5512 - Récepteur audio sans fil PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio sans fil
Marque	Philips
Modèle	RWSS5512
Dimensions (récepteur sans fil)	126 × 131 × 126 mm (L × H × P)
Poids (récepteur sans fil)	1,1 kg
Dimensions (émetteur sans fil)	30 × 8 × 53 mm (L × H × P)
Poids (émetteur sans fil)	0,009 kg
Tension d'alimentation	110-240 V, ~50-60 Hz
Puissance de sortie totale	250 W (RMS)
Consommation électrique	50 W
Consommation en veille	≤ 0,45 W
Réponse en fréquence (récepteur)	150 Hz - 20 kHz
Rapport signal/bruit	65 dB (pondéré A)
Distorsion	1 %
Fréquence de transmission	5,8 GHz
Fonction principale	Transmission audio sans fil pour enceintes arrière
Connectivité	Wireless Rear Audio (émetteur) ; connexion enceintes arrière (récepteur)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Température de transport minimale	5 °C
Espace de ventilation requis	10 cm autour du produit
Protection environnementale	Conforme aux directives 2002/96/CE (DEEE) et 2006/66/CE (piles)
Certifications	CE, FCC Classe B et C
Réparabilité	Faire vérifier par le Service Consommateurs Philips

FOIRE AUX QUESTIONS - RWSS5512 PHILIPS

Comment installer le récepteur sans fil RWSS5512 ?

Placez le récepteur entre les enceintes arrière, près d'une prise secteur. Orientez le logo Philips vers le Home Cinéma. Évitez les obstacles entre le récepteur et le Home Cinéma pour une meilleure réception.

Comment connecter l'émetteur sans fil ?

Reliez l'émetteur sans fil au connecteur Wireless Rear Audio situé à l'arrière du Home Cinéma.

Comment brancher les enceintes arrière au récepteur ?

Branchez l'enceinte arrière gauche sur le connecteur REAR LEFT et l'enceinte arrière droite sur REAR RIGHT situés au dos du récepteur sans fil.

Que faire si aucun son ne provient des enceintes arrière ?

Vérifiez les connexions. Si le voyant du transmetteur clignote plus d'une minute, effectuez la procédure d'appariement : insérez une épingle dans l'orifice d'appariement du récepteur, puis suivez les étapes selon le type de Home Cinéma (Blu-ray ou DVD).

Comment effectuer l'appariement pour un Home Cinéma Blu-ray ?

1. Connectez correctement tous les appareils. 2. Insérez une épingle dans l'orifice d'appariement du récepteur (le voyant clignote 30 secondes). 3. Réglez le Home Cinéma sur AUX ou MUSIC iLINK. 4. Maintenez ▶ enfoncé jusqu'à ce que PAIRING clignote, puis PAIRED s'affiche.

Comment effectuer l'appariement pour un Home Cinéma DVD ?

1. Connectez correctement tous les appareils. 2. Insérez une épingle dans l'orifice d'appariement du récepteur (le voyant clignote 30 secondes). 3. Appuyez sur ▲. 4. Appuyez sur 1 puis sur SURR dans les 5 secondes. PAIRED s'affiche.

Quelles sont les précautions de sécurité importantes ?

Évitez l'eau et les sources de chaleur. Ne bloquez pas les orifices de ventilation. Débranchez en cas d'orage. Vérifiez que la tension secteur correspond à celle indiquée sur l'appareil (110-240 V).

Comment entretenir le récepteur sans fil ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec. Ne versez pas de liquide sur le produit.

Quelle est la fréquence de transmission sans fil ?

L'émetteur sans fil utilise la fréquence de 5,8 GHz pour transmettre l'audio au récepteur.

Où trouver la déclaration de conformité CE ?

Une copie de la déclaration de conformité CE est disponible dans le manuel d'utilisation au format PDF à l'adresse www.philips.com/support.

MODE D'EMPLOI RWSS5512 PHILIPS

Installation du récepteur sans fil 3

Connexion de l'émetteur sans fil 3

Connexion des enceintes arrière au récepteur sans fil 4

Branchement du cordon d'alimentation 4

3 Dépannage 4

4 Caractéristiques du produit 5

1 Avertissement

Conformité

CE

Ce produit est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2006/95/CE (basse tension) et 2004/108/CE (CEM).

* Les fonctions réseaux sans fil et Ethernet sont autorisées pour une utilisation en intérieur uniquement. Par la présente, Philips Consumer Lifestyle déclare que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la Directive 1999/5/CE.

Une copie de la déclaration de conformité EC est disponible dans la version PDF du manuel d'utilisation à l'adresse suivante www.philips.com/support.

Remarque

- À l'issue des tests dont il a fait l'objet, cet équipement a été déclaré conforme à la section 15 de la réglementation FCC applicable aux appareils numériques de classes B et C. Ces limites sont conçues pour fournir une protection suffisante contre les interférences nuisibles dans les installations résidentielles. Cet équipement génère, utilise et peut émettre des ondes radioélectriques. Il est susceptible de créer des interférences nuisibles dans les communications radioélectriques s'il n'est pas installé ou utilisé conformément aux instructions. Cependant, l'absence d'interférences dans une installation particulière n'est pas garantie.

Dans le cas où cet équipement créerait des interférences avec la réception radio ou télévisée, ce qui peut être vérifié en éteignant et en rallumant l'appareil, il est conseillé d'essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes :

• réorienter ou déplacer l'antenne de réception ;

• augmenter la distance entre l'équipement et le récepteur ;

• raccorder l'équipement à une prise de courant située sur un circuit différent de celui sur lequel le récepteur est connecté ;

• prendre conseil auprès d'un distributeur ou d'un technicien radio/TV qualifié.

Important

Assurez-vous d'avoir bien lu et compris l'ensemble des instructions avant d'utiliser votre produit. Si des dommages sont causés par le non-respect des instructions, la garantie ne sera pas applicable.

Sécurité

Risque d'électrocution ou d'incendie !

- Conservez toujours le produit et ses accessoires à l'abri de la pluie ou de l'eau. Ne placez jamais de récipients remplis de liquide (vases par exemple) à proximité du produit. Dans l'éventualité où un liquide serait renversé sur votre produit, débranchez-le immédiatement de la prise secteur. Contactez le Service Consommateurs Philips pour faire vérifier le produit avant de l'utiliser.

- Ne placez jamais le produit et ses accessoires à proximité d'une flamme nue ou d'autres sources de chaleur, telle que la lumière directe du soleil.

- N'insérez jamais d'objet dans les orifices de ventilation ou dans un autre orifice du produit.

- Si la fiche d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de sectionnement, celui-ci doit rester facilement accessible.

- En cas d'orage, débranchez le produit de la prise secteur.

- Lorsque vous déconnectez le cordon d'alimentation, tirez toujours la fiche et pas le câble.

Risque de court-circuit ou d'incendie !

- Avant de brancher le produit sur la prise secteur, vérifiez que la tension d'alimentation correspond à la valeur imprimée à l'arrière ou au bas du produit. Ne branchez jamais le produit sur la prise secteur si la tension est différente.

Risque de blessures ou de dommages !

- Ne placez jamais le produit ou tout autre objet sur les cordons d'alimentation ou sur un autre appareil électrique.

- Si le produit a été transporté à des températures inférieures à 5 °C, déballez-le et attendez que sa température remonte à celle de la pièce avant de le brancher sur la prise secteur.

Risque de surchauffe !

- N'installez jamais ce produit dans un espace confiné. Laissez toujours un espace d'au moins 10 cm autour du produit pour assurer une bonne ventilation. Assurez-vous que des rideaux ou d'autres objets n'obstruent pas les orifices de ventilation du produit.

Protection de l'environnement

Votre produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité pouvant être recyclés et réutilisés.

La présence du symbole de poubelle sur roues barrée sur un produit indique que ce dernier est conforme à la directive européenne 2002/96/EC. Veuillez vous renseigner sur votre système local de gestion des déchets d'équipements électriques et électroniques.

Respectez la réglementation locale et ne jetez pas vos anciens appareils avec les ordures ménagères. La mise au rebut correcte de votre ancien appareil permet de préserver l'environnement et la santé.

Cet appareil contient des piles relevant de la directive européenne 2006/66/EC, qui ne peuvent être jetées avec les ordures ménagères. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des piles. La mise au rebut correcte permet de préserver l'environnement et la santé.

2 Connexion

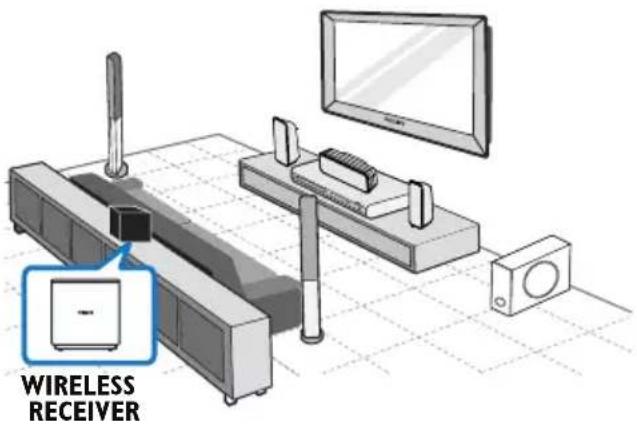

Installation du récepteur sans fil

Placez le récepteur sans fil entre les enceintes arrière et à proximité d'une prise secteur. Alignez le récepteur sans fil par rapport au Home Cinéma, en orientant le logo Philips face à ce dernier.

Remarque

- Pour une meilleure réception, assurez-vous qu'il n'y a aucun obstacle (meubles, murs, etc.) entre le récepteur sans fil et le Home Cinéma.

Connexion de l'émetteur sans fil

Reliez l'émetteur sans fil au connecteur Wireless Rear Audio situé à l'arrière du Home Cinéma.

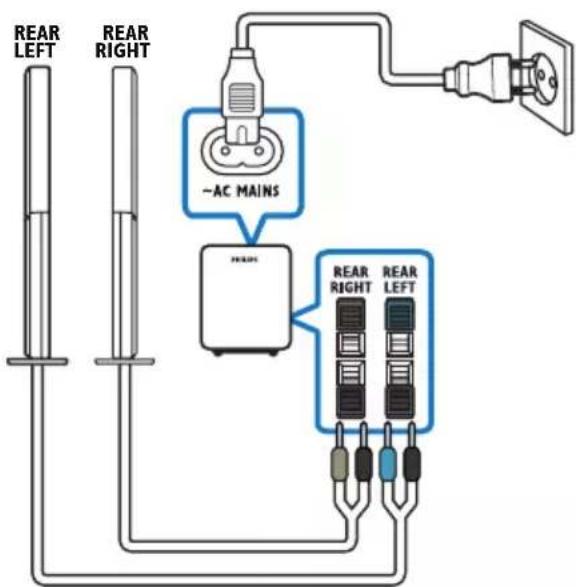

Connexion des enceintes arrière au récepteur sans fil

Remarque

- Les enceintes arrière illustrées sur le schéma ci-dessous peuvent différer de votre propre installation.

Branchez les enceintes amrière gauche et droite sur les connecteurs correspondants situés au dos du récepteur sans fil.

Branchement du cordon d'alimentation

Avertissement

- Risque d'endommagement du produit ! Vérifiez que la tension d'alimentation correspond à la valeur de tension imprimée à l'arrière ou sous le produit.

Une fois tous les branchements nécessaires effectués, branchez le cordon d'alimentation du Home Cinéma, du récepteur sans fil et des autres appareils.

→ Le voyant de connexion sans fil s'allume et le récepteur sans fil est prêt à fonctionner.

3 Dépannage

Procédez comme suit :

- si aucun son ne provient des enceintes arrière et - si le voyant du transmetteur sans fil clignote continuellement pendant plus d'une minute.

Pour Home Cinéma Blu-ray

1 Connectez le Home Cinéma, le transmetteur sans fil et le récepteur sans fil correctement (voir 'Connexion' à la page 3).
2 Insérez une épingle dans le petit orifice d'appariement au dos du récepteur sans fil.

→ Le voyant sur le récepteur sans fil clignote pendant trente secondes. Terminez les étapes restantes dans un délai de trente secondes.

3 Réglez le Home Cinéma sur la source AUX ou MUSIC iLINK.
4 Maintenez le bouton de navigation ▶ (droite) enfoncé jusqu'à ce que PAIRING (APPARIEMENT) clignote sur l'afficheur du Home Cinéma.

→ « PAIRED » (APPARIÉ) s'affiche.

- Si « FAILED » (ÉCHEC) s'affiche, répétez les étapes 1 à 3.

Pour Home Cinéma DVD

1 Connectez le Home Cinéma, le transmetteur sans fil et le récepteur sans fil correctement (voir 'Connexion' à la page 3).
2 Insérez une épingle dans le petit orifice d'appariement au dos du récepteur sans fil.

→ Le voyant sur le récepteur sans fil clignote pendant trente secondes. Terminez les étapes restantes dans un délai de trente secondes.

3 Appuyez sur ▲

4 Appuyez sur 1, puis sur SURR dans les 5 secondes qui suivent.

→ « PAIRED » (APPARIÉ) s'affiche.

- Si « FAILED » (ÉCHEC) s'affiche, répétez les étapes 1 à 3.

4 Caractéristiques du produit

Remarque

- Les caractéristiques techniques et la conception sont sujettes à modification sans avis préalable.

Récepteur sans fil

• Tension d'alimentation : 110-240 V ; \~50-60 Hz
• Puissance de sortie totale : 250 W (RMS)
• Consommation électrique : 50 W
• Consommation en veille : ≤ 0,45 W
• Réponse en fréquence : 150 Hz \~ 20 kHz
  • Rapport S/B : 65 dB (pondéré A)
• Distorsion : 1 %
• Dimensions (I × H × P) : 126 × 131 × 126 mm
• Poids : 1,1 kg

Transmetteur sans fil

• Réponse en fréquence : 5,8 GHz
• Dimensions (I × H × P) : 30 × 8 × 53 (mm)
• Poids : 0,009 kg

Philips Consumer Lifestyle

SGP-1208-CE-RWSS5512/00

(Report No. / Numéro du Rapport)

CE2012

(Year in which the CE mark is affixed / Année au cours de laquelle le marquage CE a été apposé)

(Name / Nom de l'entreprise)

TUSSENDIEPEN 4, 9206 AD DRACHTEN, THE NETHERLANDS

(address / adresse)

(Déclarons sous notre propre responsabilité que le(s) produit(s) électrique(s):)

PHILIPS

(brand name, nom de la marque)

RWSS5512/00

(Type version or model, référence ou modèle)

Wireless Rear Audio

(product description, description du produit)

(Auquel cette déclaration se rapporte, est conforme aux normes harmonisées suivantes)

(title, number and date of issue of the standard / titre, numéro et date de parution de la norme)

EN60065:2002, A1:2006, A11:2008, A2:2010, A12:2011

EN55022:2006, A1:2007

EN61000-4-2:2009

EN61000-4-3:2006; A1:2008; A2:2010

EN62311:2008

IEC62087:2008

IEC62301:2005

EN300 440-1 V1.6.1:2010

EN300 440-2 V1.4.1:2010

EN301 489-1 V1.8.1:2008

EN301 489-3 V1.4.1:2002

(Conformément aux exigences essentielles et autres dispositions pertinentes de:)

EC1275/2008 (Regulation for ErP Directive / Reglement pour les ErP Directive)

(Et sont fabriqués conformément à une qualité au moins conforme à la norme ISO 9001 ou aux Documents Permanents CENELEC)

Safety : N O66615

EMC : NEI-ETSE-1-1111C158

EMF : NEI-ETSP-2-1111C158

RTTE : NEI-ETSP-1-1111C158

Remarks:

(Remarques:)

(signature, name and function / signature, nom et fonction)
