Caractéristiques Techniques	Détails
Type de produit	Taille-haies électrique
Puissance	550 W
Longueur de la lame	55 cm
Espacement des dents	27 mm
Poids	3,5 kg
Longueur du câble	25 m
Système de sécurité	Protection contre les surcharges et interrupteur de sécurité
Utilisation recommandée	Pour tailler les haies et les buissons de taille moyenne
Maintenance	Affûtage régulier des lames et nettoyage après utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - HSE 55 V Wolf Garten

Comment démarrer le taille-haies Wolf Garten HSE 55 V ?

Pour démarrer le taille-haies, assurez-vous que l'appareil est branché à une source d'alimentation, puis appuyez sur le bouton de sécurité tout en appuyant sur la gâchette pour le faire fonctionner.

Pourquoi le taille-haies ne coupe-t-il pas correctement ?

Cela peut être dû à des lames émoussées ou encrassées. Vérifiez l'état des lames et nettoyez-les ou affûtez-les si nécessaire.

Comment entretenir le taille-haies Wolf Garten HSE 55 V ?

Nettoyez les lames après chaque utilisation, vérifiez régulièrement les fixations et lubrifiez les lames avec une huile adaptée pour éviter la rouille.

Que faire si le taille-haies surchauffe ?

Si l'appareil surchauffe, arrêtez-le immédiatement et laissez-le refroidir pendant au moins 15 minutes avant de le redémarrer.

Le taille-haies fait un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème avec les lames ou le moteur. Vérifiez les lames pour des obstructions ou des dommages et consultez le manuel d'utilisation pour des instructions supplémentaires.

Comment remplacer les lames du taille-haies ?

Pour remplacer les lames, débranchez l'appareil, retirez les vis qui maintiennent les lames en place, remplacez-les par des nouvelles et resserrez les vis correctement.

Puis-je utiliser le taille-haies par temps pluvieux ?

Il est recommandé de ne pas utiliser le taille-haies sous la pluie ou dans des conditions humides pour éviter les risques électriques et les dommages à l'appareil.

Comment stocker le taille-haies correctement ?

Rangez le taille-haies dans un endroit sec et frais, loin de l'humidité, et assurez-vous que les lames sont protégées pour éviter les blessures.

Quel type de prise dois-je utiliser avec le taille-haies ?

Utilisez une prise de courant standard de 230 V avec une protection adéquate, et évitez d'utiliser des rallonges trop longues qui pourraient provoquer une chute de tension.

MODE D'EMPLOI HSE 55 V Wolf Garten

1 Fiche secteur
2 Interrupteur marche/arrêt
3 Clip de cable de sécurité
4 Bouton de verrouillage du réglage de la tête de coupe
5 Grilles d'airation
6 Poignée avec commutateur de sureté
7 Écran de protection
8 Lames
9 Etui de rangement

1

Lire attentivement le mode d'emploi et se familiariser avec les éléments de commande et l'utilisation correct de l'appareil. Attention ! Lors de l'utilisation d'outils électriques, les consignes de sécurité cédessous doivent être respectées afin d'éviter tout risque d'électrocution, de blessure et de brûlure. L'utilisateur est responsable de tout accident impliquant des tiers ou leurs biens.

Ne jamais laisser des enfants ou des personnes non informées du mode d'emploi utilisé l'appareil. L'usage de l'appareil est interdit aux personnes de moins de 16 ans. L'âge minimum d'utilisation peut être déterminée par des dispositions locales.

Sommaire

Données techniques. 19

Consignes de sécurité 20

Montage 22

Fonctionnement 22

Entretien 23

Réparation des pannes 24

Conditions de garantie 25

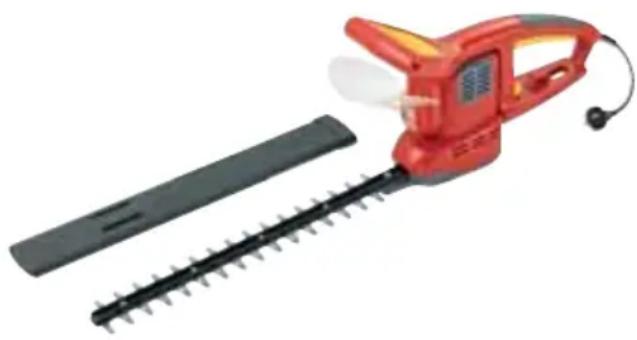

Résumé des caractéristiques de l'équipement

• Tête de coupe rotative jusqu'à 180^ avec 5 crans d'arrêt pour un travail sans force
  -Commande à deux mains
• Arrérapide de la lame: < 0,02 secondes
• Lames à rectification ondulée pour un résultat de coupe optimal
• Système ABS
• Étui de rangement

Données techniques

	HSE 45 V HSE 55 V HSE 65 V
Modèle 7440 ... 7445 ... 7450 ...
Niveau de pression acoustique LPA selon EN 50144	86 dB (A)	86 dB (A) 89 dB (A)
Vibration selon EN 50144 a	hw ≤ 2,5 m/s2	ahw ≤ 2,5 m/s2	ahw ≤ 2,5 m/s2
Tension du secteur 230 VAC 230 VAC 230	VAC
Puisance nominale	500 W	500 W	600 W
Longueur des lames	45 cm	55 cm	65 cm
Épaisseur de branche maximale	22 mm	22 mm	27 mm
Poids	3,7 kg	3,8 kg	3,9 kg

Consignes de sécurité

Signification des symboles

Port de lunettes de protection et d'un protecteur auditif obligatoire !

Port de gants de sécurité obligatoire!

En cas d'endommagement du cable d'alimentation, débrancher immédiatement la fiche!

Ne pas exposer à la pluie!

Informations generales

• La machine est exclusivement destinée à la taille de haies. Tout autre usage sera considéré comme inapproprié. Le fabricant/fournisseur ne peut être tenu pour responsable des dommages qui en découlaient. Tous les risques encourus sont àmettre à la seule charge de l'utilisateur.
• Ne pas surcharger l'appareil ; son usage est plus efficace et plus sur dans le champ de travail indiqué.

Avant la talle

Nettoyer la surface de travail de tout corps étranger.
Ratisser la haie afin d'enPTRirer tout objet caché (tel que des clôtures en fil de fer).
Vérifier que le cable d'alimentation de l'appareil et la ligne électrique externe ne sont pas endommagées ou usées (friabies). N'utiliser l'appareil que s'ils sont en bon état.

• Vérifier les dispositifs de protection sont bien en place. Ne pas utiliser l'appareil si ceux-ci sont absents ou endommages.
• Proceder au contrôle visuel des outils de coupe pour déterminer s'ils sont émoussés ou endommages.
• Remplacer les outils de coupe émoussés ou endommages.
• Maintainir les poignées propres, sèches et exemples d'huile et de graisse.
• Ne jamais utiliser un apparéil incomplet ou ayant subi des transformations.

Lors de la taille

Ne pas procéder à laaille par temps de pluie et ne pas utiliser l'appareil sur des haies humides.

L'infiltration d'eau dans la carasse augmenterait le risque d'électrocution.

• Ne pas utiliser l'appareil dans un environnement représentant un risque d'incendie ou d'explosion.
• Rester vigilant. Entreprenevre les travaux avec précautions. Ne pas utiliser l'appareil sous l'effet de la fatigue, de la drogue, de l'alcool ou de médicaments.

Ne porter ni vêtements amples ni bijoux. Ils pourraient se prendre dans les pieces en mouvement.

• Porter des chaussures adaptées et un pantalon long.

• Ne pas utiliser l'appareil pieds nus ou en sandales.

• Tenir l'appareil fermement, avec les deux mains ; l'utiliser sans prendre de risque.

• Lors des opérations, veiller aux évventuels corps étrangers!
• Maintainir la zone de travail ordonnée ; une zone de travail négligée peut être source d'accidents.
• Veiller à disposer de l'espace nécessaire pour travailler.
• Toujours se tenir hors de portée des lames.

• Aucune personne, en particulier les enfants,aucun animal ou objet ne doit se couver dans la zone de travail.

• Détérminer une hauteur de taille qui ne permettent pas aux lames d'entre en contact avec le sol.

• Ne pas tenter de retarder les déchets ou d'attraper du matériel coupé lorsque les lames sont en marche.

Attention! Lames opposées

En cas de blocage des lames, par ex. à cause de l'épaissur excessive de la branche, arrêté le taille-haie :

• Debrancher la fiche secteur.
• Ne pas toucher aux lames en etat de fonctionnement.

• Eliminer l'objet à l'origine du blocage.

• Lors du transport, débrancher la fiche secteur de la prise.

• Ne jamais tirer sur le cable de branchement pour retarder la fiche secteur de la prise.
• Transporter le taille-haie par les poignées et avec les lames à l'arrêt (ne pas le saisir par les lames).
• Ne jamais saisir l'appareil par le cable d'alimentation.
• ÀpRES son utilisation, entreposer l'appareil avec les lames hors de portée (protection des lames).

Cable

Attention! Un cable déterioré peut être à l'origine de chocs électriques

Lorsque le cable est coupé ou détiérioré, le fusible de sécurité ne se déclenché pastoujours.

• Ne pas toucher le cable tant que la fiche secteur n'est pas retiree de la prise de courant.
• Un cable déterioudeit estcompletement remplace.II est interdit derapiécerle cable avec du chatterton.

• Éviter les contacts physiques avec des éléments raccordés à la terre (tel qu'une clôture métallique)

• Seuls des spécialistes sont autorisés à procéder aux évientuelles réparations sur le cable.
  Fixer le cable d'alimentation au clip de cable de sécurité. Ne pas le frottier sur des arêtes, des pointes ou des objets tranchants.

• Ne pas coincer le cable dans des ouvertures de porte ou de fenêtre.

• Maintainir le cable hors de la zone de taille.
• Ne pas-retirer ni court-circuiter les dispositifs de commutation.
  N'utiliser que des rallonges plus legères qu'un tuyau de caoutchouc, du type : HO 7 RNF, coupe transversale mini. de 3 × 1,5 ~mm^2 , longueur maxi. de 25 ~m .
• Les câbles doivent être protégés contre les projections d'eau.

Entretien

Attention! Lames opposées

Avant toute opération d'entretien et de nettoyage :

• Débrancher la fiche secteur.

• Ne pas toucher les lames en état de fonctionnement.

• Ne pas rincer l'appareil à l'eau. Ne pas utiliser de nettoyeur à haute pression ou un jet de vapeur pour le nettoyage de l'appareil.

• Ne pas entreposer le taille-haie dans un endroit humide.
• Pour des raisons de sécurité, remplacer les pieces déteriorées ou endommagées.
• Toujours faire réparer l'appareil dans un atelier spécialisé.
• Lorsque le cable d'alimentation est endommagé, le faire replacer par un atelier spécialisé agréé afin de minimiser toute prise de risque.
  Utiliser exclusivement des pieces de rechange WOLF, unique moyen pour garantir que l'appareil répond aux normes de sécurité.

Mise au rebut

Les apparèils électriques ne doivent pas été jetés avec les ordures menagères. Proceder au recyclage ecologique de l'appareil, des accessoires ainsi que de son emballage.

Montage

Fixation de l'écran de protection A

• Monter l'écran de protection comme illustré en A.

Fonctionnement

Durée de fonctionnement

• Respecter les prescriptions régionales.
• Solliciter la durée de fonctionnement auprès des autorités de réglementation locales.

Pose du cable sur le clip de cable de sécurité B

• Poser le cable sur le clip de cable de sécurité comme l'indique la figure B (afin d'éviter un débranchement inopiné de la connexion de la fiche).

Réglage de la tête de coupe C

Afin que le maniement de l'appareil reste optimal dans toutes les situations de taille, la tete de coupe est munie de 5 crans d'arrêt .D

Attention! Lames opposées

N'effectuer des réglages sur l'équipement qu'aupres avoir coupé le moteur et lorsque les lames sont à l'arrêt.

1. Pousser le bouton de verrouillage.
2. Faire pivoter la tete de coupe dans la position souhaitée.
3. Relacher le bouton de verrouillage.
4. Vérifier que la tête de coupe est fixe (le taille-haie ne se met en marche qu'avac la tête de coupe enclenchée).

Branchement à une prise de courant (230 Volt, 50 Hz)

• Ne brancher l'appareil que sur des prises de courant protégée par un fusible inerte de 10-16 amp. (ou par un disjoncteur de type B).

i Remarque : Dispositif de protection contre le courant résiduel

Ces dispositifs de protection protégent l'utilisateur contre les graves blessures que peut occasionner le contact avec des fils déteriorés, les defaults d'iso1ation et, dans certains cas, si des fils sous tension sont déteriorés lors de l'utilisation.

• Ne brancher l'appareil qu'a une prise de courant protégée par un dispositif de protection contre le courant résiduel (RCD) et, avec un courant résiduel inférieur à 30 mA.
• Des kits d'adaptation sont disponibles pour les anciennes installations. Consulter un electricien.

Mise en marche/arrêt du taille-haie

• Prendre toutes les précautions nécessaires pour éviter les risques, en particulier lors de l'utilisation de l'ordinateur pour des travaux à hauteur de la tête.
• Maintainir les lames hors de portée du corps.
• Ne jamais faire passer le cable par dessus la haie, à portée des lames.

Mise en marche du moteur E

1. Maintenir enfoncé le commutateur de sécurité de la poignée (1).
2. Appuyer simultanément sur l'interrupteur marche/arrêt de la poignée (2).

Arrêt du moteur E

• Relacher les deux interrupteurs.

Conseils pour laaille F G H J

• Respecter les époques de couvée des oiseaux!
• La taille en trapèze est la forme ideale : elle fournit suffisamment d'air et de lumière à tous les niveaux de la haie.
  Pour stimuler la croissance des haies de petiteaille, ne tailler les jeunes pousse que de moitié.

• Lorsque la haie a atteint la hauteur souhaitatione, proceeder à la taille complete.

• Pour obtenir une haie de hauteur uniforme, tendre une corde pour marquer le niveau à la hauteur souhaitation et procéder à la taille le long de cette corde.

• Époques de taille :

-Haies feuillues:mai/juin et octobre (realiser une coupe d'1/3 de la hauteur totale env. en hiver)
-Haie de résineux: avril et octobre
- Conifères : avril et octobre

Entretien

Général

Attention! Lames opposées

Prendre les précautions suivantes avant les opérations d'entretien et de nettoyage :

• Débrancher la fiche secteur.
• Ne pas toucher les lames en état de fonctionnement.

Nettoyage

Nettoyer le taille-haie (la grille d'aération en particulier) après chaque utilisation ; utiliser un chiffon sec ou une Brosse en cas de salissures persistantes.
- ÀpRES chaque utilisation, asperger les lames avec de l'huile d'entretien.
- Ne jamais passer le taille-haie à l'eau.

Entreposage

• Entreposer le taille-haie dans le fourreau de rangement fourni.
  Pour un entreposage optimal, le fourreau de rangement peut etre fixe au mur K L
• Pour un montage mural plus simple du fourreau de rangement, utiliser un gabarit de perçage (voir page 136).
• Entreposer le taille-haie dans un endroit sec, hors de portée des enfants.

Réparation des pannes

Problème Cause	possible Solution
Les lames chauf-fent	• Lames émoussées • Contacter un atelier	de service WOLF.
	• Les lames sont soumises à d'importantants frottenements provoqués par unmanque de graissage	• Lubrifier les lames
Le moteur ne dé-marre pas	• Pas de tension secteur	• Vérifier l'alimentation électrique ; contacter un électricien spécialisé agréé si une réparation est nécessaire.
	• Câble endommagé :Attention ! Un cable déterioré peut être à l'origine de chocsélectriquesLorsque le cable est coupé oudéterioré, le fusible de sécurité ne se déclenché pas toujours.Ne pas toucher le cable tantque la fiche secteur n'est pasretirée de la prise de courant.	• Faire replacer la totalité du cable endommagé par un atelier de serviceWOLF. Ne pas rapiécer le cable avecdu chatterton.
Le fonctionnement de l'appa-reil est irrégulieretprésenté defortes vibrations	• Lames défectueuses • Contacter un atel	derde service WOLF.
	• Lames mal fixées • Contacter un atelier	de service WOLF.

Au moindre doute, consulter un atelier de service WOLF.

Avant d'entrepreneure un contrôle ou une tâche sur les lames,mettre l'appareil hors tension et débrancher la fiche secteur.

Conditions de garantie

Conserver soigneusement le bon de garantie rempli par le revendeur et la preuve d'achat.

La société WOLF-Garten accorde une garantie de 24 mois à partir de la date d'achat qui correspond à l'état actuel de la technique et à l'affection/domaine d'application. La directive de garantie indiquée cédssous ne réduit pas les droits de l'utilisateur final.

Conditions du droit de garantie de 24 mois :

Appareil exclusivement réservé à un usage隱私.

En cas d'exploitation commerciale ou de distribution, la garantie est réduite à 12 mois.

• Maniement adapté et selon les consignes du mode d'emploi, entrant dans nos conditions de garantie.
• Respect des intervalles d'entretien prescrits.
• L'apport de modification à la conception du produit est interdit.
• Mise en place de pieces de rechange/accessoires WOLF originaux.
• Original du bon de garantie remplie et/ou preuve d'achat.

La garantie ne couvre pas l'usure normale des lames et les pieces de fixation des lames (disques de friction, courroie trapézoidal/dentée, roues motrices/pneumatiques, filtré à air, bougies d'allumage et cosses des bougies d'allumage). Les réparations effectue à titre personnel annuleront automatiquement et immédiatement tous les droits de garantie.

Toutes les pannes et tous les defaults occasionnés par une erreur matériel ou de finition doivent exclusivement être réparés par l'atelier homologues le plus proche (le distributeur dispose d'un droit de retouche) ou par le fabricant si celui-ci est plus proche. Les droits de garantie ne peuvent être amplifiés. Les droits ne s'appliquent pas aux pieces de rechange livrées. Les évventuels dommages causés lors du transport sont à signaler au transporter concerné; il devra prendre en charge les indemnités.

Le bon de garantie doit etre remplie par nos ateliers de service agreeés ou par :

B Graham NV-SA

Zoning Industriel21

1440 Wauthier-Braine

Tel.: ++ 32 (2) - 367 16 11

Fax: ++ 32 (2) - 367 16 12

E-mail: [e-mail]

1. Représentativer gemessener Schalleistungspegel - representative measured sound power level - le niveau de puissance acoustique mesuré représentatif - livello di potenza sonora approximativo misurato - représentatif geometen geluidsoverdrachtniveau - Représentativt malte stojniveau - Edustava mitattu melutaso - représentativt malt lydefektniva - représentativ uppmatt ljudeffektniva.
2. Garantieter Schalleistungspegel - guaranteed sound power level - le niveau de puissance acoustique garanti - livello di potenza sonora garantito - gewaarborgd geluidsoverdrachtniveau - Garanteret stojniveau - Taattu melutaso - garantert lydefeftknivà.
