Type de produit	Convertisseur VGA vers HDMI
Marque	KONIG
Modèle	VGAHDMIconverter
Entrée vidéo	Fiche femelle VGA HD à 15 broches
Entrée audio	2 x fiches femelles RCA (stéréo)
Sortie vidéo	Connecteur femelle HDMI
Version HDMI	HDMI à haut débit
Résolutions d'entrée supportées	640x480, 720x576, 800x600, 1024x768, 1280x720, 1280x768, 1280x960, 1280x1024, 1360x765, 1920x1080
Résolution de sortie maximale	1920 x 1080 ou 480p/720i/720p/1080i/1080p
Bande passante	1,65 Gbit/s
Alimentation	5 V DC via adaptateur secteur
Boîtier	Métallique
Protection HDCP	Prise en charge
Voyant lumineux	Voyant d'alimentation
Égaliseur	Intégré
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement. Ne pas utiliser de solvants ou de produits abrasifs.
Sécurité	Ne pas ouvrir le produit. Risque de choc électrique. Débrancher avant intervention.
Pièces détachées et réparabilité	Réparation par technicien qualifié uniquement. Aucune pièce détachée fournie.
Informations générales	Design et caractéristiques sujets à modification sans préavis. Conserver le manuel et l'emballage.

FOIRE AUX QUESTIONS - VGAHDMIconverter KONIG

Comment connecter le convertisseur VGA vers HDMI ?

Assurez-vous que tous les appareils sont éteints. Branchez la prise VGA et les fiches audio (RCA) de votre ordinateur au convertisseur. Reliez la sortie HDMI du convertisseur à l'entrée HDMI de votre téléviseur. Branchez l'adaptateur secteur 5V, puis allumez l'ordinateur et la TV et sélectionnez l'entrée HDMI correspondante.

Quelles résolutions sont prises en charge en entrée ?

Les résolutions d'entrée supportées sont : 640x480, 720x576, 800x600, 1024x768, 1280x720, 1280x768, 1280x960, 1280x1024, 1360x765 et 1920x1080.

Quelle est la résolution maximale de sortie ?

La résolution maximale de sortie est de 1920 x 1080, avec prise en charge des formats 480p, 720i, 720p, 1080i et 1080p.

Le convertisseur prend-il en charge le HDCP ?

Oui, le convertisseur prend en charge le système de protection HDCP (High-bandwidth Digital Content Protection).

Quel type d'alimentation est nécessaire ?

Le convertisseur nécessite une alimentation en courant continu de 5 V via l'adaptateur secteur fourni.

Puis-je connecter un signal audio via le câble VGA ?

Non, le convertisseur possède des entrées audio séparées (prises RCA femelles stéréo) pour l'audio. Le signal audio est ensuite intégré au flux HDMI.

Que faire si l'image n'est pas centrée ou déformée ?

Le convertisseur ajuste automatiquement l'image. Si un réglage manuel est nécessaire, la position horizontale peut être ajustée. Consultez la notice pour plus de détails.

Comment nettoyer le convertisseur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de solvants, de produits abrasifs ou de liquides. Débranchez l'appareil avant le nettoyage.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement l'appareil du secteur. N'essayez pas de l'ouvrir. Faites appel à un technicien qualifié pour toute réparation.

Le convertisseur est-il compatible avec tous les systèmes d'exploitation ?

Oui, le convertisseur est indépendant du système d'exploitation. Il fonctionne avec tout ordinateur équipé d'une sortie VGA et d'une sortie audio.

MODE D'EMPLOI VGAHDMIconverter KONIG

Convertisseur VGA vers HDMI®

Ce convertisseur convertit une entrée au standard VGA au standard HDMI® afin que les utilisateurs d'ordinateur PC puissent envoyer les signaux vidéo d'un ordinateur PC à une TV. La conversion inclut le signal audio.

• Fiche femelle VGA HD à 15 broches

2 x fiches femelles RCA (audio)

• Sortie: Connecteur femelle HDMI
• Version HDMI® : HDMI à haut débit
• Résolution d'entrée prise en charge: 640 480, 720 576, 800 600, 1024 768, 1280*720,

1280 x 768, 1280 x 960, 1280 x 1024, 1360 x 765, 1920 x 1080

• Résolution max. de sortie : 1920 x 1080 ou 480p/ 720i/ 720p/ 1080i/ 1080p Largeur de bande : 1,65 Gbit/s
• Alimentation : 5 V DC
• Boîtier : Métallique
• Prise en charge du système de protection HDCP Voyant lumineux d'alimentation Égaliseur intégré

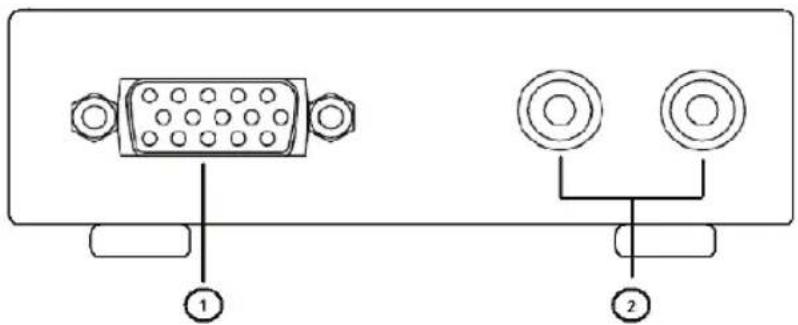

Vue arrière :

1) Entrée vidéo VGA 2) Entrée audio stéréo 3) Connexion de l'adaptateur d'alimentation 4) Voyant lumineux d'alimentation 5) Port de sortie HDMI

Mise en place des connexions :

Avant l'installation, veuillez vous assurer que tous les dispositifs que vous souhaitez connecter sont éteints.

• Branchez la prise vidéo VGA et les fiches audio G/D de l'ordinateur PC au convertisseur. (Les câbles d'entrées ne sont pas fournis).
• Branchez la sortie HDMI du convertisseur à la TV munie d'une entrée HDMI.
• Insérez la prise DC de l'adaptateur d'alimentation de 5 V dans le convertisseur et ensuite branchez la prise AC de l'adaptateur d'alimentation dans une prise de courant électrique.
• Allumez l'ordinateur et la TV, et régalez l'entrée de la TV sur son canal HDMI.
• Il n'est pas nécessaire d'ajuster l'image, le convertisseur l'ajustera automatiquement. La position horizontale peut être ajustée manuellement, si nécessaire.

Attention

BISQUE DE CHOC ELECTRIQUE

NE PAS OUVBIR

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

• Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.
• Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.
• Ce manuel a été produit avec soin. Toutefois, aucun crédit ne peut en dériver. Konig Electronic ne peut être tenu responsable pour des erreurs de ce manuel ou de leurs conséquences.
• Conservez ce manuel et l'emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

Description: Convertisseur VGA vers HDMI®
