MODE D'EMPLOI

POWXQ5335 PowerPlus

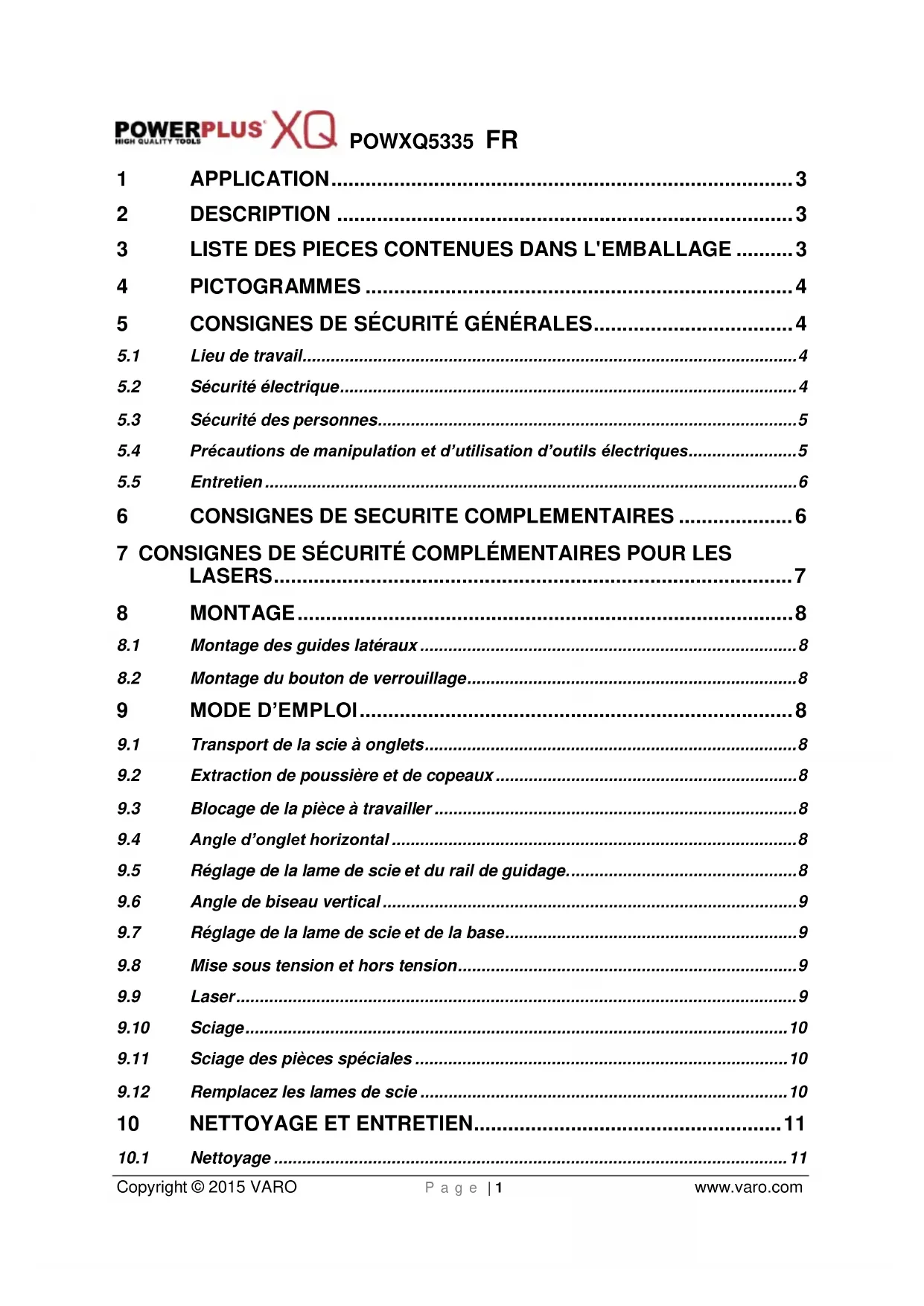

9.3 Blocage de la pièce à travailler 8

9.4 Angle d’onglet horizontal 8

9.7 Réglage de la lame de scie et de la base 9

9.8 Mise sous tension et hors tension 9

panneaux de particules et de fibres.

Seuls les adultes peuvent utiliser cet outil.

Mise en garde ! Pour votre propre sécurité, lisez préalablement ce manuel

les accessoires n’ont pas subi de dommages au cours du transport.

 Conservez les matériaux d’emballage le plus longtemps possible jusqu’à la fin de la

période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut

AVERTISSEMENT : Les matériaux d’emballage ne sont pas des jouets ! Les

enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque

Dans l’emballage, vous pouvez retrouver:

Scie a onglets télescopique

Conservez tous les avertissements et consignes de sécurité pour une

consultation ultérieure. La notion d'"outil électrique" utilisée ci-après fait

référence à un outil électrique connecté au réseau électrique (avec câble

 N’utilisez pas les outils électriques dans un environnement présentant un risque

d’explosion, contenant par exemple des liquides, gaz ou poussières inflammables. Les

outils électriques produisent des étincelles susceptibles de provoquer l’embrasement de la

poussière ou des vapeurs.

 Maintenez les enfants et les tierces personnes à l’écart lorsque vous utilisez l’outil

électrique. Vous risquez de perdre le contrôle de l’appareil en cas de distraction.

5.2 Sécurité électrique

 La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche

secteur ne peut en aucun cas être modifiée. N'utilisez pas d'adaptateur en même temps

que des outils électriques mis à la terre. Des fiches secteur non modifiées et des prises

adaptées réduisent le risque de décharge électrique.

 Tenez les outils électriques à l'écart de la pluie ou de l'humidité. La pénétration d'eau dans

un appareil électrique augmente le risque de décharge.

 N'endommagez pas le cordon d’alimentation. Ne l’utilisez pas pour porter, tirer ou

débrancher l’outil électrique de la prise. Tenez le câble secteur à l'écart de la chaleur, dePOWXQ5335 FR Copyright © 2015 VARO P a g e | 5 www.varo.com

l'huile, des bords coupants ou des pièces mobiles de l'appareil. Des câbles secteurs

endommagés ou emmêlés augmentent le risque de décharge électrique.

 Lorsque vous utilisez un outil électrique à l'air libre, n’employez que des rallonges

autorisées dans le cadre d'un usage extérieur. L'usage d'une rallonge convenant à un

usage extérieur réduit le risque de décharge électrique.

 Si vous êtes obligé d’utiliser des outils électriques dans un local humide, utilisez une

alimentation électrique protégée par un dispositif à courant résiduel (DCR). L’utilisation

d’un DCR réduit le risque de décharge.

5.3 Sécurité des personnes

 Soyez attentif. Faites attention à ce que vous faites et faites preuve de bon sens lorsque

vous utilisez un outil électrique. N'utilisez pas un outil électrique lorsque vous êtes fatigué

ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention

durant l'utilisation d’outils électriques peut engendrer des blessures graves.

existe si votre doigt se trouve sur le commutateur de l’outil électrique lorsque vous portez

celui-ci ou lorsque vous le raccordez au secteur en position allumée.

 Retirez les outils de réglage ou les clés de serrage avant de mettre l’outil électrique en

circuit. Un outil ou une clé se trouvant dans une partie rotative de l’outil électrique est

susceptible de provoquer des blessures.

 Ne tendez pas les bras trop loin. Veillez à conserver une position sûre et maintenez votre

équilibre à tout moment. Cela vous permettra de mieux contrôler l’outil électrique dans les

situations inattendues.

amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.

 Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous

que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit

les risques inhérents à la poussière.

5.4 Précautions de manipulation et d’utilisation d’outils électriques

 Ne surchargez pas l’outil électrique. Utilisez l’outil électrique adapté à votre travail. Un

outil électrique adapté vous permettra d'effectuer un travail plus efficace et plus sûr dans

le champ d'application concerné.

 N'utilisez aucun outil électrique dont le commutateur est défectueux. Un outil électrique ne

pouvant plus être allumé ou éteint est dangereux et doit être réparé.

 Retirez la fiche secteur de la prise avant de procéder à des réglages, de remplacer des

accessoires ou de ranger l’outil électrique. Cette mesure de précaution empêche la mise

en marche impromptue de l’outil électrique.

 Conservez les outils électriques inutilisés hors d’atteinte des enfants. Ne laissez pas des

personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de ces

consignes utiliser l'appareil. Les outils électriques sont dangereux lorsqu'ils sont utilisés

par des personnes inexpérimentées.

 Entretenez l'appareil avec soin. Contrôlez qu’aucune pièce mobile de l'appareil n’est

décentrée ou grippée, qu’aucune pièce n'est cassée ou endommagée au point d'entraver

compte des conditions d’emploi et du travail à accomplir. L'utilisation d'outils électriques à

des fins autres que les applications prévues peut aboutir à des situations dangereuses.

6 CONSIGNES DE SECURITE COMPLEMENTAIRES

 Portez toujours des lunettes de protection.

fixé sur la machine.

 Avant chaque utilisation, contrôlez attentivement que la lame n’est pas fendue ou

endommagée avant de l’utiliser. Remplacez immédiatement toute lame fendue ou

 Afin de réduire les émissions de bruit, vérifiez toujours que la lame est bien affûtée et

 Nettoyez l’arbre, les flasques (particulièrement la surface de montage) et l’écrou

hexagonal avant d’installer la lame. Une mauvaise installation peut entraîner des

vibrations/oscillations ou le dérapage de la lame.

 Ne coupez pas de métaux tels que les clous et les vis. Vérifiez bien et enlevez tous les

clous, vis et autres corps étrangers de la pièce à œuvrer avant toute opération.

 Enlevez les clés, les copeaux, etc. de la table avant de mettre l’interrupteur en marche.

 N’utilisez JAMAIS de gants pendant l’utilisation (vous pouvez porter des gants uniquement

lorsque vous changez des outils tranchants).

 Ne vous tenez JAMAIS et ne permettez jamais à personne de se tenir dans la ligne du

passage de la lame de scie.

 Avant d’utiliser l’outil sur la pièce sur laquelle vous devez travailler, laissez-le tourner un

moment. Soyez attentif à toute vibration ou oscillation qui pourrait indiquer une mauvaise

installation ou une lame mal équilibrée.

de procéder à tout réglage.

 Utilisez un poussoir si nécessaire. Il FAUT utiliser un poussoir pour refendre des pièces à

œuvrer étroites afin de maintenir vos mains et vos doigts à distance de la lame.

 Rangez toujours le poussoir lorsque vous ne l’utilisez pas.

 Faites particulièrement attention aux instructions pour réduire le risque de REBOND. Le

REBOND est une réaction soudaine lorsque la lame de la scie est pincée, bloquée ou mal

alignée. Le REBOND entraîne l’éjection de la pièce à œuvrer de l’outil vers l’utilisateur. Le

REBOND PEUT ENTRAÎNER DES BLESSURES CORPORELLES GRAVES. Evitez les

en ordre de fonctionnement, en ne relâchant pas la pièce à œuvrer avant qu’elle ne soit

entièrement passée par la lame et en ne fendant pas une pièce à œuvrer qui est tordue,

voilée ou qui n’a pas un côté droit qui permet de la pousser le long du guide.

 Ne réalisez aucune opération à main levée. Travailler à main levée signifie utiliser vos

mains pour soutenir ou guider la pièce à œuvrer au lieu d’utiliser un guide de refente ou

 Ne passez JAMAIS les bras derrière ou au-dessus de la lame de la scie. Ne tendez

JAMAIS le bras pour prendre une pièce à œuvrer avant que la lame de la scie ne se soit

complètement arrêtée.

 Evitez de faire passer les pièces de façon abrupte, rapide. Introduisez les pièces aussi

passer. Si vous calez ou bloquez la lame dans la pièce à œuvrer, arrêtez immédiatement

l’outil. Débranchez l’outil. Résolvez ensuite le blocage.

 N’enlevez JAMAIS les déchets de coupe près de la lame ni ne touchez le carter de

protection lorsque la lame tourne.

 Otez tous les nœuds de la pièce à œuvrer qui ne sont pas fixes AVANT de commencer à

 Ne maltraitez pas le cordon d’alimentation. Ne tirez pas sur le cordon pour débrancher

l’outil de la prise. Maintenez le cordon loin de toute source de chaleur, d’huile, d’eau et

d’objets tranchants.

 l’arsenic et le chrome du bois de charpente traité chimiquement.

 Votre risque d’être exposé à ceux-ci varie en fonction de la fréquence à laquelle vous

effectuez ce type de travail.

 Pour réduire votre exposition à ces produits chimiques : travaillez dans un espace de

travail bien aéré et travaillez avec un équipement de sécurité agréé, tel que des masques

anti-poussière qui sont spécialement conçus pour filtrer les particules microscopiques.

 Branchez l’outil à un appareil de récolte de la poussière lorsque vous sciez.

 Le carter de protection peut être soulevé lorsque vous ajustez la pièce à œuvrer et pour

faciliter le nettoyage. Assurez-vous toujours que le capot du carter est abaissé et à plat

sur la table de sciage avant de brancher l’outil sur le secteur.

7 CONSIGNES DE SÉCURITÉ COMPLÉMENTAIRES POUR LES LASERS Mise en garde: Le rayon laser est susceptible de provoquer des blessures

 Pendant l’utilisation, ne pointez pas le rayon laser en direction des personnes, directement

ou indirectement au travers de matières réfléchissantes.

 Ce laser est conforme à la classe 2 de la norme applicable. Cet appareil ne contient pas

de pièces nécessitant une maintenance. N’ouvrez le boîtier sous aucun prétexte. Si

l’appareil est endommagé, faites-le réparer par un technicien autorisé.

 Les lunettes permettant de voir le faisceau laser ne protègent pas contre le rayonnement

8.2 Montage du bouton de verrouillage

Vissez le bouton de verrouillage (6) dans l’orifice fileté, mais ne serrez pas trop.

Tirez la scie à onglets vers le bas et tournez le bouton d’un quart de tour jusqu’à ce qu’il

s’enfonce, de cette façon, la scie est bien fixée.

9.2 Extraction de poussière et de copeaux

Pour l’extraction de poussière présente à l’intérieur, installez le sac à poussière (20) sur

l’éjecteur de sciure.

Pour la poussière extérieure, vous pouvez utiliser un flexible d’aspirateur.

Le sac à poussière ne peut être utilisé que pour une élimination partielle de

la poussière ! Il est prévu pour diminuer l’extraction de poussière.

9.3 Blocage de la pièce à travailler

Assurez-vous que la pièce à travailler ne peut être projetée. Le levier de blocage (12) est

l’élément idéal pour l’éviter

 Appuyez la pièce à travailler contre la barrière (4) et contre la butée de la bride.

 Serrez le bouton de verrouillage pour bloquer la pièce à travailler.

9.4 Angle d’onglet horizontal

9.5 Réglage de la lame de scie et du rail de guidage.

 Placez la scie en position inférieure et bloquez-la avec la goupille de blocage.

 Maintenant, tenez l’équerre (90 °) contre le rail de guidage et la lame de scie. Cette

dernière doit se trouver en contact complet avec l'équerre. Si ce n'est pas le cas, vous

pouvez régler l'angle en déplaçant le rail de guidage. Pour mener à bien cette étape,

utiliser la clef fournie pour dévisser les vis. Ensuite n’oubliez pas de resserrer les vis.POWXQ5335 FR Copyright © 2015 VARO P a g e | 9 www.varo.com

9.7 Réglage de la lame de scie et de la base

 Placez une équerre contre la lame de la scie et la table de sciage

 Si la lame n'est pas totalement alignée, alors vous pouvez régler l'angle au moyen de la

Cela endommagerait et brûlerait le moteur. En cas de blocage de la lame de

scie, desserrez immédiatement l’interrupteur pour ne pas endommager le

desserrez pour cela le bouton de blocage.

 Sciez la pièce à travailler.

 Mettez l’outil électrique hors tension.

Attendez un moment avant de toucher la lame de scie. Elle peut être très

boulon de fixation de la lame..

 Appuyez sur le bouton de blocage, placez la clé fournie sur le boulon et dévissez celui-ci

en tournant dans le sens des aiguilles d’une montre.POWXQ5335 FR Copyright © 2015 VARO P a g e | 11 www.varo.com

 Remplacez la lame, les dents de la lame doivent être orientées dans la même direction

que la flèche sur le couvercle. Remontez le tout dans l’ordre inverse.

 Rabattez le couvercle en plastique à sa place et resserrez les deux vis.

Lors du remplacement de la lame de scie, vous pouvez serrer la barre

coulissante à l’aide du bouton de verrouillage (23).

10 NETTOYAGE ET ENTRETIEN Avant toute intervention sur l'appareil, débranchez la fiche de secteur.

 Si la saleté est tenace, utilisez un chiffon doux mouillé avec de l’eau savonneuse.

 N’utilisez jamais de solvants comme l’essence, l’alcool, l’ammoniaque, etc. Ces solvants

peuvent endommager les pièces en plastique.

Assurez-vous que de l’eau ne pénètre pas à l’intérieur de l’outil électrique !

10.2 Câble de raccordement

Lorsque le câble de raccordement (ou la fiche secteur) est endommagé, il doit être remplacé.

Le remplacement du câble de raccordement doit être obligatoirement effectué par une

personne qualifiée (technicien spécialisé).

 Protégez-la du rayonnement direct du soleil. Gardez-la, si possible, dans le noir.

 Ne l’enfermez pas dans des sacs en plastique car de l’humidité pourrait s'y former.

 Cette garantie couvre toutes les défaillances matérielles ou les défauts de fabrication, elle

n’inclut pas : les batteries, les chargeurs, les défauts dus à l’usure normale des pièces,

telles que les roulements, brosses, câbles, fiches ou les accessoires tels que les foreuses,

forets, lames de scie, etc. ; les dommages ou les défauts résultant d’une utilisation

incorrecte, d’accidents ou de modifications ; ni ne couvre les frais de transport.

 Les dommages et/ou les défauts résultant d'une utilisation incorrecte n'entrent pas non

plus dans les clauses de garantie.

 Nous rejetons toute responsabilité pour toute blessure corporelle résultant d'une utilisation

inappropriée de l'outil.

 Les réparations ne peuvent être réalisées que par un service après-vente agréé pour les

 L'acceptation des réclamations sous garantie ne peut en aucun cas entraîner la

prolongation de la période de garantie ni le début d'une nouvelle période de garantie en

cas de remplacement de l'appareil.

 Les appareils ou pièces remplacé(e)s sous garantie sont par conséquent la propriété de

(nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)

 Votre reçu d’achat doit être conservé comme preuve de la date d’achat.

respectueux de l'environnement.

Les outils électriques usagés ne peuvent être traités de la même manière que les

ordures ménagères ordinaires. Procédez à leur recyclage, là où il existe des

installations adéquates. Renseignez-vous à propos des procédés de collecte et

de traitement auprès des autorités locales compétentes ou de votre revendeur.POWXQ5335 FR Copyright © 2015 VARO P a g e | 14 www.varo.com
