Type de produit	Hotte décorative
Marque	Elica
Modèle	STRIPEWHA90LX
Alimentation électrique	220-240 V ~ 50 Hz
Nombre de vitesses	3 + intensif (5 minutes)
Éclairage	LED
Filtre à graisse	Métallique, lavable en lave-vaisselle (nettoyage mensuel)
Filtre à charbon	Optionnel, remplacement max tous les 4 mois
Distance minimale de cuisson (électrique)	45 cm
Distance minimale de cuisson (gaz/mixte)	50 cm
Modes d'utilisation	Aspirante (évacuation extérieure) ou filtrante (recyclage)
Type de commande	Tactile (6 touches ou 5 touches selon modèle)
Indicateur de saturation des filtres	Oui (graisse et charbon activable)
Fonction arrêt temporisé	Oui (20, 15, 10 ou 5 minutes selon vitesse)
Largeur	90 cm
Certifications	EN/IEC 60335, EN 61591, EN 60704

FOIRE AUX QUESTIONS - STRIPEWHA90LX ELICA

Comment installer la hotte STRIPEWHA90LX ?

Suivez les instructions de montage fournies. Vérifiez que la paroi ou le plafond peut supporter le poids. La distance minimale entre la hotte et la cuisinière doit être respectée (45 cm pour électrique, 50 cm pour gaz ou mixte). Utilisez les vis de fixation fournies ou adaptées. Pour la version aspirante, raccordez un conduit d'évacuation de diamètre adapté à la bride. Pour la version filtrante, installez le filtre à charbon. Débranchez l'alimentation avant toute intervention.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre la surface de support des récipients et la partie la plus basse de la hotte est de 45 cm pour les cuisinières électriques et de 50 cm pour les cuisinières à gaz ou mixtes. Si les instructions du dispositif de cuisson spécifient une distance plus grande, respectez celle-ci.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse métallique doit être nettoyé une fois par mois (ou lorsque l'indicateur de saturation le signale). Utilisez des détergents non agressifs, à la main ou au lave-vaisselle à basse température et cycle rapide. Pour démonter le filtre, tirez la poignée à ressort. Le lavage au lave-vaisselle peut provoquer une décoloration mais n'altère pas le filtrage.

Quand et comment remplacer le filtre à charbon ?

Le filtre à charbon actif est utilisé uniquement en version filtrante (recyclage). Il doit être remplacé au maximum tous les 4 mois, ou lorsque l'indicateur de saturation le signale. Il ne peut pas être nettoyé ou régénéré. Pour le remplacer, tournez le filtre dans le sens inverse des aiguilles d'une montre pour le démonter, puis installez le neuf en tournant dans le sens horaire.

Comment activer l'indicateur de saturation du filtre à charbon ?

L'indicateur de saturation du filtre à charbon est normalement désactivé. Pour l'activer, avec la hotte éteinte, appuyez simultanément sur les touches T3 et T5 pendant plus de 3 secondes. Les LED L3 et L5 clignotent pour confirmer. Pour désactiver, répétez l'opération jusqu'à ce que les LED restent allumées fixes.

Comment réinitialiser l'indicateur de saturation des filtres après entretien ?

Après avoir nettoyé ou remplacé les filtres, réinitialisez l'indicateur. Avec la hotte allumée (ON), appuyez sur la touche OFF moteur (sur le panneau 6 touches) ou sur la touche T2 (sur le panneau 5 touches) pendant plus de 2 secondes. Les LED clignotants s'éteignent et l'indicateur est réinitialisé.

Que faire si la hotte ne s'allume pas ou ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique : débranchez la hotte pendant environ 5 secondes puis rebranchez-la. Si le problème persiste, vérifiez que le câble d'alimentation est correctement branché et que le disjoncteur n'est pas déclenché. N'essayez pas de réparer vous-même ; contactez le service d'assistance technique agréé.

Comment utiliser la fonction arrêt temporisé ?

Pour programmer l'arrêt automatique de la hotte, appuyez pendant plus de 2 secondes sur la touche de la vitesse active. La durée dépend de la vitesse : 20 min pour vitesse 1, 15 min pour vitesse 2, 10 min pour vitesse 3, 5 min pour intensif. Les LED clignotent pendant la temporisation.

Comment remplacer les lampes LED ?

La hotte utilise un éclairage LED intégré. Pour remplacer les lampes, contactez un centre de service agréé pour obtenir des pièces de rechange. N'essayez pas de les remplacer vous-même car cela nécessite une intervention qualifiée.

La hotte peut-elle être utilisée en version aspirante et filtrante ?

Oui, la hotte peut fonctionner en version aspirante (évacuation vers l'extérieur) ou en version filtrante (recyclage intérieur avec filtre à charbon). En version aspirante, le filtre à charbon doit être retiré. En version filtrante, le filtre à charbon doit être installé. Le mode de fonctionnement est déterminé lors de l'installation.

MODE D'EMPLOI STRIPEWHA90LX ELICA

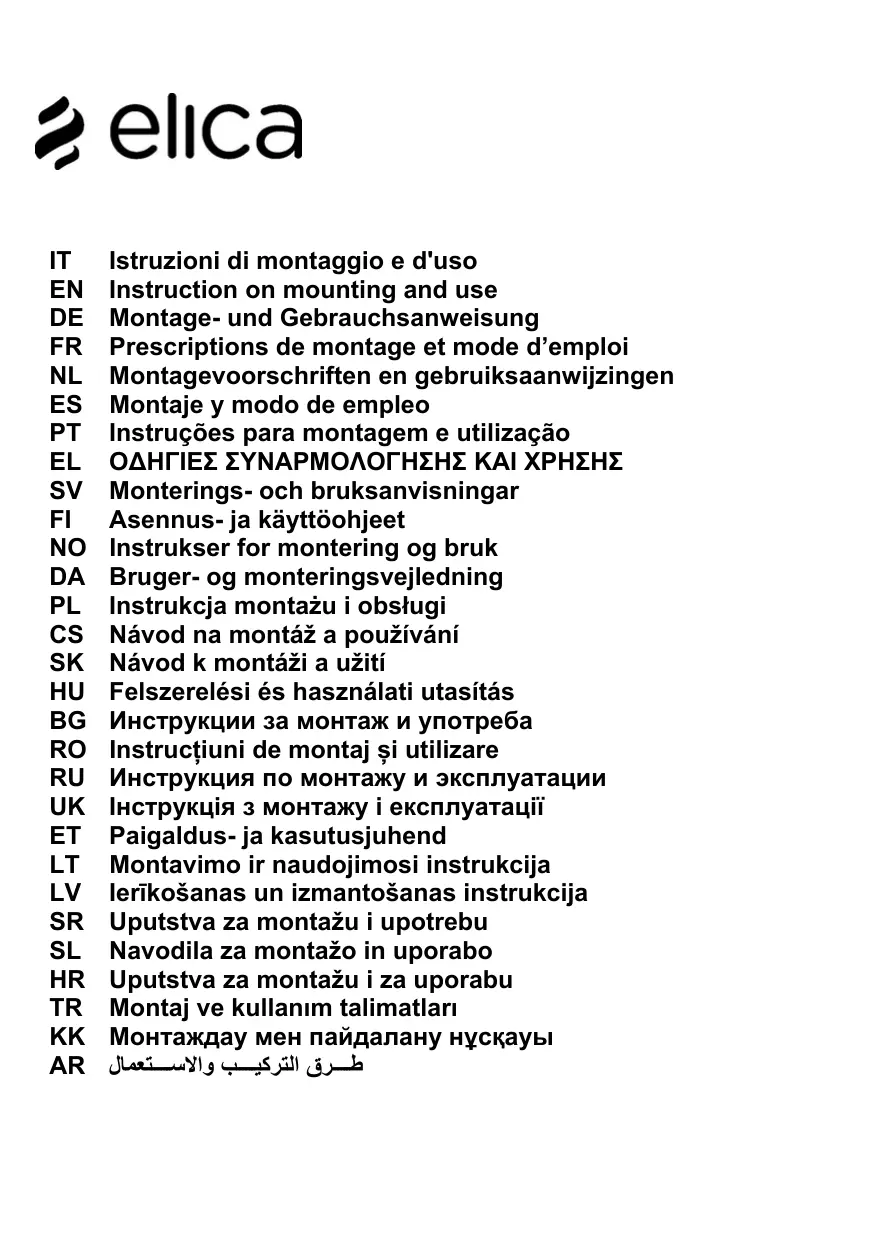

FR Prescriptions de montage et mode d'emploi

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendiés provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnelles ; - des fermes ; - l'utilisation par les clients des hotels, motels et autres environnements à caractère résidentiel ; - des environnements du type,chambre d'hôtes.

La hotte peut avoir des configurations esthetiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez lore attentivement les instructions, vous trouvez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifie qu'il n'y a peu composant endommagé. Sinon, contactez votre revendeur et ne continue pas l'installation.

Remarque : Les pieces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pieces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jourer avec

I'appareil.

• Le nettoyage et l'entretien par l'usager ne doivent pas etre effectues par des enfants sans surveillance.

• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparéils fonctionnant au gaz ou autres combustibles.

• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressement fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d'aliments sous la hotte.

• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme neue est dommageable pour les filtrres et peut causeur un incendie, par consequent, il est deconseilde l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électricque avant que l'installation est complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre

combustible.

• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION!

• Le dernier d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuteure, ou d'un système decommande à distance séparé ou tout autre disposifiqui met l'appareil sous tension automatiquement.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitedechet menager. Il doit par consequent etre remis a un centre de collecte des chets charge du recyclage des équipements electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une

utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtres àGRAisse lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.

Version aspirante

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION!

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent etre en nombre minime (angle maxi du coude: 90^
I Éviter les variations excessives de section du tuyau.

Version filtrante

L'air d'aspiration sera dégraissé et désodoré avant d'être renvoyé dans la piece.

Pour utiliser la hotter dans cette version, vous doivent accorder un système de filtrage supplémentaire basé sur charbon actif.

Installation

La distance minimum entre la superficie de support des reçipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas'être inférieure à 45cm dans le cas de cusinières électriques et de 50cm dans le cas de cusinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

Branchement electrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliqueez un disjonteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électric et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.

La hotte est poursvue d'un cable d'alimentation spécial; en cas de dépréciation du cable, en demander un neuf au service d'assistance technique.

Montage

Avant de commencer l'installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation可以选择.
• Enlevez le(s) filtré(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(ont) remonté(s) uniquement si l'on peut utiliser la hotte en version recyclage.
• Vérifier qu'à l'intérieur de la hotte il n'y ait pas d'autre matériel foumi (pour des raisons de transport) d'autre matériel foumi avec l'équipement (par exemple: vis () , garanties () etc., dans ce cas, enlevez-les et conservezles.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'accuser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fonctionnement

Panneau de contrôle avec 6 boutons

Pour sélectionner les fonctions de la hotte, il suffit simplement d'effleurer les commandes.

Touche ON/OFF lumière

Touché de sélection vitesse (puissance d'aspiration) intensive (5 minutes): la hotte programmée à cette puissance returne au réglage précédent au bout de 5 minutes.

Touché de sélection vitesse (puissance d'aspiration) - élevée

Touché de sélection vitesse (puissance d'aspiration) moyenne - lorsqu'elle clignote, elle inique la nécessité de laver ou de replacer le filtré à charbon. Cette alarme est normalement désactivée. Pour activer l'alarme, désactiver celle électronique en appuyant sur le bouton 0 pendant 3 secondes.

Ensuite, appuyez simultanément sur les boutons 1 et 2 pendant 3 secondes; d'abord, seulement le bouton 1 clignotera, puis les deux boutons 1 et 2 clignoteront pour indiquer l'activation. Répétez la procédure pour désactiver l'alarme; d'abord, les boutons 1 et 2 clignoteront et ensuite uniquement le bouton 1 clignotera pour indiquer la désactivation.

Touché de sélection vitesse (puissance d'aspiration) basse - lorsqu'elle clignote, elle inique qu'il faut laver le filtre àGRAISSE.

Touche OFF moteur (stand by) - Exclusion de l'Électronique - Reset signalisation lavage /remplacement filtres.

OFF-MOTEUR

Appuyer rapidement pour eteindre le moteur RESET SIGNALISATION FILTRES

A hote éteinte, après avoir effectué l'entretien des filtres, appuyer sur la touche jusqu'àu signal acoustique. Le led clignotant 1 (filtre antigraisses) ou 2 (filtr au charbon) arrête de clignoter.

EXCLUSION DE L'ÉLECTRONIQUE

Appuyez sur la touche pendant 3 secondes, l'électronique de commande de la hotte est exclue.

Cette fonction peut être utile pendant l'opération de nettoyage du produit.

Pour réinsérer l'électronique, il suffira de

répéter l'opération.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

Modèle avec clavier à 5 touches

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Touche ON/OFF lamps (LED L1 allumé)
T2. Touche OFF Touche de selection vitesse (puissance) d'aspiration 1 (LED L2 allumé)
T3. Touche de selection vitesse (puissance) d'aspiration 2 (LED L2+L3 allumés)
T4. Touche de selection vitesse (puissance) d'aspiration 3 (LED L2+L3+L4 allumés)
T5. Touche de sélection vitesse (puissance) d'aspiration intensive (LED L2+L3+L4 allumés + LED L5 clignotant) - durée 5 minutes - puis la hotte règle automatiquement la vitesse (puissance) d'aspiration 2.

Arrêt temporisé de la hotte (LEDs clignotants):

Vou puez définir l'arrêt temporisé de la hotte (OFF) en appuyant pendant plus de 2 secondes sur la vitesse (puissance) d'aspiration qui est active à ce moment-là.

Les temps disponibles d'arrêt temporisé sont:

Vitesse (puissance d'aspiration 1: 20 minutes

Vitesse (puissance d'aspiration 2: 15 minutes

Vitesse (puissance d'aspiration 3: 10 minutes

Vitesse (puissance d'aspiration intensive: 5 minutes

Indicateur de saturation des filtres

La hotte est équipée d'une fonction qui, à intervalles réguliers, avertit l'utilisateur lorsque les filtres sont satures et il est nécessaire d'effectuer l'entretien.

Indicateur de saturation du filtre àGRAISS: Avec la hotte hors fonctionnement (OFF) tous les LED des vitesses (puissances)d'aspiration s'éteignent à lumière constante pour 40 secondes.

Indicateur de saturation du filtré à charbon actif: Avec la hotte hors fonctionnement (OFF) tous les LED des vitesses (puissances) d'aspiration clignotent pour 40 secondes.

Activation du signal de saturation du filtre à charbon actif: cette fonction est normalement désactivée; pour l'activer, eteindre la hotte (OFF) et appuyer sur les touches T3 et T5 pour plus de 3 secondes, Les LED L3 et L5 commencent à clignoter.

Pour désactiver, repeter l'opération; les LED L3 et L5 s'allument à lumière constante.

Réinitialisation indicateur des saturations des filtres:

Avec la hotte en fonction (ON), appuyer la touche T2 pour plus de 2 secondes, tous les LED s'allument brièvement.

Note: si nécessaire, repeter l'opération en cas les deux indicateurs (filtré àGRAISE et filtré àcharbon actif) sont actifs.

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détsersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'utilisation de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 10a-20

Il retient les particules deGRAisse issues de la cuisson.

Le filtrte doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possedé - indique cette nécessite) avec des détergents non agressifs, à la main ou dans le lave-vaiselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaisse peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 19

Retient les odeurs désagreables de cuisson.

La saturation du charbon actif se constate après un employe plus ou mois long, selon le type de cusinière et de régulariat du nettoyage du filtré àGRAISSES. En tout cas, il est nécessaire de changer le filtré après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possedé - indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

Filtre au charbon circulaire

En appliquer un par coto en couverture des deux grilles de protection des bras du moteur, ensuite tourner dans le sens des aiguilles d'une montre.

Pour le démontage tourner dans le sens inverse des aiguilles d'une montre.

Replacement des lampes

Fig. 22

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.

Pour replacer les lampes, contactez le centre service agrée pour pieces de rechange.

Painel de contrôle com 6 teclas
