SHIREWHA60 - Hotte decorative ELICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative
Marque	Elica
Modèle	SHIREWHA60
Largeur	60 cm
Alimentation	220-240 V ~ 50/60 Hz
Nombre de vitesses	3 vitesses d'aspiration + intensive temporisée
Type d'éclairage	LED ou halogène (selon version)
Type de commande	Tactile ou mécanique selon modèle
Version d'utilisation	Évacuation extérieure ou recyclage avec filtre à charbon
Filtre anti-graisse	Métallique, lavable au lave-vaisselle
Filtre à charbon	Actif, remplacement tous les 4 mois (version recyclage)
Distance minimale de sécurité (électrique)	55 cm
Distance minimale de sécurité (gaz/mixte)	70 cm
Nombre de brûleurs max	6
Matériau	Acier inoxydable et verre
Arrêt programmé	Oui, temporisation 3 minutes
Indicateur de saturation des filtres	Oui (sur certains modèles)
Certifications	CE, EN/IEC 60335, EN/IEC 61591
Poids net	Environ 15 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - SHIREWHA60 ELICA

Comment installer la hotte Elica SHIREWHA60 ?

Assurez-vous que la distance entre la hotte et la table de cuisson est d'au moins 55 cm pour une cuisinière électrique et 70 cm pour une cuisinière à gaz ou mixte. Percez 6 trous de Ø8 mm selon le gabarit de perçage fourni, fixez le support mural et le conduit d'évacuation. Branchez électriquement après installation complète. Utilisez les vis fournies et respectez les instructions de la notice.

Quelle est la distance minimale entre la hotte et les plaques de cuisson ?

La distance minimale est de 55 cm pour les cuisinières électriques et de 70 cm pour les cuisinières à gaz ou mixtes. Si la notice de votre cuisinière spécifie une distance plus grande, respectez celle-ci.

Comment nettoyer le filtre anti-graisse ?

Le filtre anti-graisse métallique doit être nettoyé une fois par mois. Vous pouvez le laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Pour le démonter, tirez la poignée à ressort.

Quand faut-il changer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 4 mois maximum, en fonction de l'utilisation. Il ne peut pas être nettoyé ou régénéré. Utilisez uniquement en version recyclage.

Comment remplacer l'ampoule de la hotte ?

Débranchez l'appareil et assurez-vous que l'ampoule est froide. Retirez la protection avec un petit tournevis plat, puis remplacez l'ampoule par une de même type et puissance (LED ou halogène 12V 20W max G4). Refermez le plafonnier par encliquetage.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique. Débranchez la hotte pendant environ 5 secondes puis rebranchez-la. Si le problème persiste, contactez le service après-vente. Ne tentez pas de réparer vous-même.

Comment utiliser les commandes tactiles de la hotte ?

Les modèles tactiles ont des boutons pour augmenter/diminuer la vitesse (3 vitesses), allumer/éteindre l'éclairage et le moteur, et un arrêt programmé (environ 3 minutes). La vitesse 3 est temporisée : après 5 minutes, elle revient à la vitesse 2. Reportez-vous au panneau de contrôle spécifique de votre modèle.

La hotte peut-elle être utilisée en version recyclage ?

Oui, si vous installez un filtre à charbon actif (non fourni ou en option). Dans ce cas, l'air est dégraissé et désodorisé avant d'être renvoyé dans la pièce. Retirez le filtre à charbon si vous utilisez la version évacuation extérieure.

Comment activer l'alarme de saturation du filtre à charbon ?

Sur les modèles avec panneau à 6 boutons, appuyez d'abord sur le bouton OFF pendant 3 secondes, puis simultanément sur les boutons 1 et 2 pendant 3 secondes. Le clignotement des boutons indique l'activation. Répétez pour désactiver.

Quels conseils pour réduire l'impact environnemental de la hotte ?

Utilisez la vitesse minimale pendant la cuisson et laissez la hotte fonctionner quelques minutes après. N'utilisez la vitesse intensive qu'en cas de forte fumée. Nettoyez régulièrement les filtres (anti-graisse tous les mois, charbon tous les 4 mois) et utilisez un conduit d'évacuation de diamètre maximal pour réduire le bruit.

MODE D'EMPLOI SHIREWHA60 ELICA

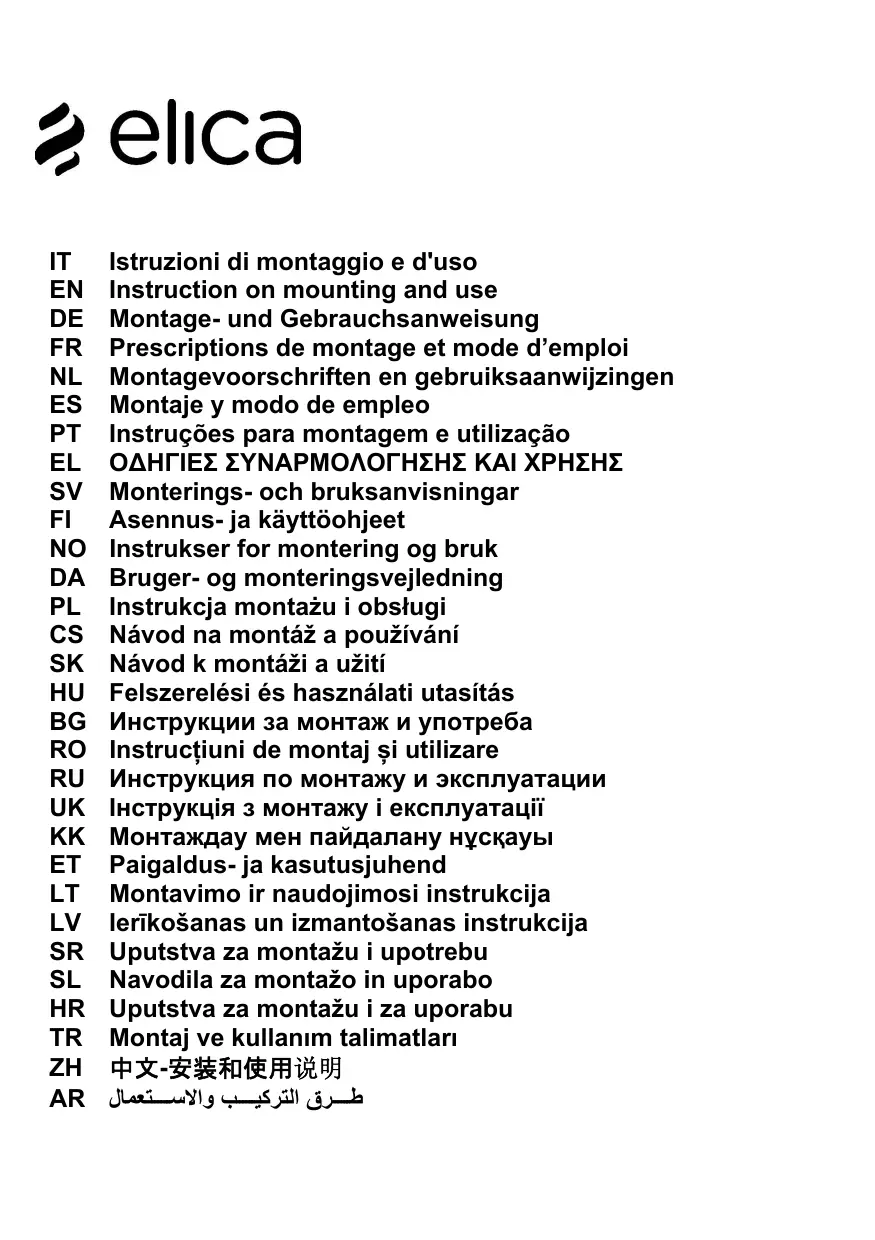

FR Prescriptions de montage et mode d'emploi

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendiés provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnelns ; - des fermes ; - l'utilisation par les clients des hotels, motels et autres environnements à caractère résidentiel ; - des environnements du type,chambre d'hôtes.

La hotte peut avoir des configurations esthetiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
! Avant d'installer l'appareil, vérifie qu'il n'y a peu composant endommage. Sinon, contactez votre revendeur et ne pas continuer l'installation.

Note: les pieces indiquées avec le symbole (*) sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pieces non fournies qui doivent être achétées.

Attention

Avant toute opération de nettoyage ou d'entretien, débranche l'alimentation électrique en retardant la fiche ou en coupant l'interrupteur général.

Utilisez de gants de travail pour toute opération de nettoyage ou d'entretien.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l' apparéil en toute sécu

rìte leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectués par des enfants sans surveillance.

La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparéils fonctionnant au gaz ou autres combustibles. La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

Ne pas flamber d'aliments sous la hotte.

L'utilisation d'une flamme neue est dommageable pour les filtres et peut causeur un incendie, par conséquent, elles doivent être évitees de toute façon.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prend pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent doiventvenir très chaudes.

Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.

En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.

L'air ne doit pas etre envoye dans un conduit utiliser pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.

N'utilisez jamais la hotter sans la grille montée correctement! La hotter ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

Utilissez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.

Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez cette centre de service agréé ou du personnel qualifié.

ATTENTION! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.

Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuterie, ou d'un systeme de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WE-EE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitedechet menager. Il doit par conséquent est remis a un centre de collecte des déchets charge du recyclage des équipements electriques et Electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental :

Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtres àGRAisse lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedans ce manuel afin d'optimiser le rendement et de

minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.

Version évacuation extérieure

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent etre en nombre minime (angle maxi du coude: 90^
! Eviter les variations excessives de section du tuyau.

Version recyclage

L'air d'aspiration sera dégraissé et désodoré avant d'être renvoyé dans la piece.

Pour utiliser la hotte dans cette version, vous doivent accorder un système de filtrage supplémentaire basé sur charbon actif.

Installation

Fig. 3

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hote de cuisine ne doit pas'être inférieure à 55cm dans le cas de cusinières électriques et de 70cm dans le cas de cusinières à gaz ou mixtles.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

Comme décrit dans les dessins d'installation, effectuez 6 troughs (Ø 8 mm, 40 mm de profondeur), dans les positions indiquées sur le gabarit de perçage, pour fixer le support de la hotte et le conduit d'évacuation fumées. Vérifiez après l'installation que la hotte et le conduit d'évacuation fumées soient parfaitement alignés.

La hotte de cuisine est destinée à être installée sur des plaques de cuisson avec un maximum de 6 brûleurs .

Branchement electrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjonteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.

Attention! Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Montage

Avant de commencer l'installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation choisis.
• Enlevez le(s) filtré(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(ont) remonté(s) uniquement si I'on peut utiliser la hotte en version recyclage.
• Verifie qu'a l'intérieur de la hotte il n'y est pas (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple: vis (), garanties () etc., dans ce cas, enlevez-les et conservez-les.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fonctionnement

Modèle avec boîtier de commande à 5 touches

Pour sélectionner les fonctions de la hotte il suffit de toucher les parties de commandes sur l'écran tactile:

a. Bouton augmentation vitesse (puissance) d'aspiration:

Vitesse (puissance) d'aspiration 1

Vitesse (puissance) d'aspiration 2

Vitesse (puissance) d'aspiration 3

Note: la vitesse (puissance) d'aspiration 3 est temporisée, après environ 5 minutes, puis la hotte returne à la vitesse (puissance) d'aspiration 2.

b. Bouton diminution vitesse (puissance) d'aspiration.
c. Bouton ON/OFF hotte
d. Bouton ON/OFF éclairage
e. Bouton ON/OFF arrêt programme: Il programme l'arrêt de la vitesse (puissance) d'aspiration active après environ 3 minutes.

Modèles avec panneau de contrôle mécanique

a. Interrupteur lumières ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3

Modèles avec molette

0	OFF
1	Vitesse 1 Lumière OFF
2	Vitesse 2 Lumière OFF
3	Vitesse 3 Lumière OFF
A	Lumière ON
B	Vitesse 1 Lumière ON
C	Vitesse 2 Lumière ON
D	Vitesse 3 Lumière ON

Panneau de contrôle avec 6 boutons

Pour selectionner les fonctions de la hotte, il suffit simplement d'effleurer les commandes.

Touche ON/OFF lumière

Touché de sélection vitesse (puissance d'aspiration) intensive (5 minutes): la hotte programme à cette puissance returne au réglage précédent au bout de 5 minutes.

Touché de sélection vitesse (puissance d'aspiration) - évée

Touché de sélection vitesse (puissance d'aspiration) moyenne - lorsqu'elle clignote, elle inique la nécessité de laver ou de replacer le filtré à charbon. Cette alarme est

normalement désactivée. Pour activer l'alarme, désactiver celle électronique en appuyant sur le bouton 0 pendant 3 secondes.

Ensuite, appuyez simultanément sur les boutons 1 et 2 pendant 3 secondes; d'abord, seulement le bouton 1 clignotera, puis les deux boutons 1 et 2 clignoteront pour indiquer l'activation. Répétez la procédure pour désactiver l'alarme; d'abord, les boutons 1 et 2 clignoteront et ensuite uniquement le bouton 1 clignotera pour indiquer la désactivation.

Touché de sélection vitesse (puissance d'aspiration) basse - lorsqu'elle clignote, elle inique qu'il faut laver le filtré àGRAISSE.

Touche OFF moteur (stand by) - Exclusion de l'Électronique - Reset signalisation lavage /remplacement filtres.

OFF-MOTEUR

Appuyer rapidement pour eteindre le moteur RESET SIGNALISATION FILTRES

A hote éteinte, après avoir effectué l'entretien des filtres, appuyer sur la touche jusqu'au signal acoustique. Le led clignotant 1 (filtrantigraisses) ou 2 (filtr au charbon) arrête de clignoter.

EXCLUSION DE L'ÉLECTRONIQUE

Appuyez sur la touche pendant 3 secondes, l'électronique de commande de la hotte est exclue.

Cette fonction peut être utile pendant l'opération de nettoyage du produit.

Pour réinsérer l'électronique, il suffira de repeter l'opération.

Si la hotte ne fonctionne pas correctement, débranche la prise pendant environ 5 secondes, puis rebranche-la. Si le problème persiste, contactez le service de réparation compétent.

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détsersifs liquides neutes. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 11 Il retient les particules deGRAISE issues de la cuisson.

Le filtré anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaisse peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 12

Retient les odeurs désagreables de cuisson.

La saturation du charbon actif se constate après un employé plus ou moins long, selon la fréquence d'utilisation et la régulariat du nettoyage du filtré àGRAisses. En tout cas, il est nécessaire de changer le filtré après, au maximum, quatre mois.

IL NE PEUT PAS être nettoyé ou régénéré.

Filtre au charbon circulaire

En appliquer un par coto en couverture des deux grilles de protection des bras du moteur, ensuite tourner dans le sens des aiguilles d'une montre.

Pour le démontage tourner dans le sens inverse des aiguilles d'une montre.

Replacement des lampes

Fig. 10

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez la vente ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.

1. sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.

2. Remplacez l'ampoule LED ou halogène endomagé par une avec les mêmes caractéristiques, comme indiqué par l'étiquette des caractéristiques ou à proximité de la l'ampoule sur la hotte:

Lampe LED:Pour le remplacement, s'adresser au service d'assistance technique.

Lampe halogènes 12V 20W max - - G4 (en prénantsoon de ne pas la toucher avec les mains).

1. Refermer le plafonnier (fixation par encliqueage).

Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-venture.

Painel de contrôle com 6 teclas

Modèle cu panou de control mecanic

a. Intrerupatior lumini ON/OFF.
b. Intrerupator OFF/viteza 1
c. Selectare rapida 2
d. Selectare rapida 3

Modèle cu buton de reglare

0	OFF
1	Viteza 1 Lumina OFF
2	Viteza 2 Lumina OFF
3	Viteza 3 Lumina OFF
A	Lumina ON
B	Viteza 1 Lumina ON
C	Viteza 2 Lumina ON
D	Viteza 3 Lumina ON

Panou de control cu 6 taste
