| Caractéristique | Détails |
|---|---|
| Taille de l'écran | 27 pouces |
| Résolution | 3840 x 2160 (4K UHD) |
| Type de panneau | IPS |
| Taux de rafraîchissement | 144 Hz |
| Temps de réponse | 1 ms (MPRT) |
| Connectivité | HDMI, DisplayPort, USB |
| Support de la technologie FreeSync | Oui |
| Angles de vision | 178° horizontal et vertical |
| Utilisation recommandée | Jeux vidéo, multimédia, bureautique |
| Maintenance | Nettoyage régulier de l'écran avec un chiffon doux, mise à jour des pilotes |
| Consommation d'énergie | 50 W (en fonctionnement) |
| Sécurité | Certifications CE, RoHS |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - GB2771UHSUB1 IIYAMA
Questions des utilisateurs sur GB2771UHSUB1 IIYAMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ecran pc gaming au format PDF gratuitement ! Retrouvez votre notice GB2771UHSUB1 - IIYAMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GB2771UHSUB1 de la marque IIYAMA.
MODE D'EMPLOI GB2771UHSUB1 IIYAMA
Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le dire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute referencia ultérieure.
FRANCAIS
Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE.
La sensibilité electromagnetique a étécision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'estérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation electriqueasse tension.
Nous recommendons le recyclage des produits usages. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : https://iiyama.com
■ Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
- Numéro d'enregistrement Eprél :
COMMANDES ET CONNECTEURS :
G-MASTER GB2470HSU / G-MASTER GB2770HSU /
G-MASTER GB2770QSU 11
COMMANDES ET CONNECTEURS :
G-MASTER G2470HSU / G-MASTER G2470HS /
G-MASTER G2770HSU / G-MASTER G2770HS /
G-MASTER G2770QSU 12

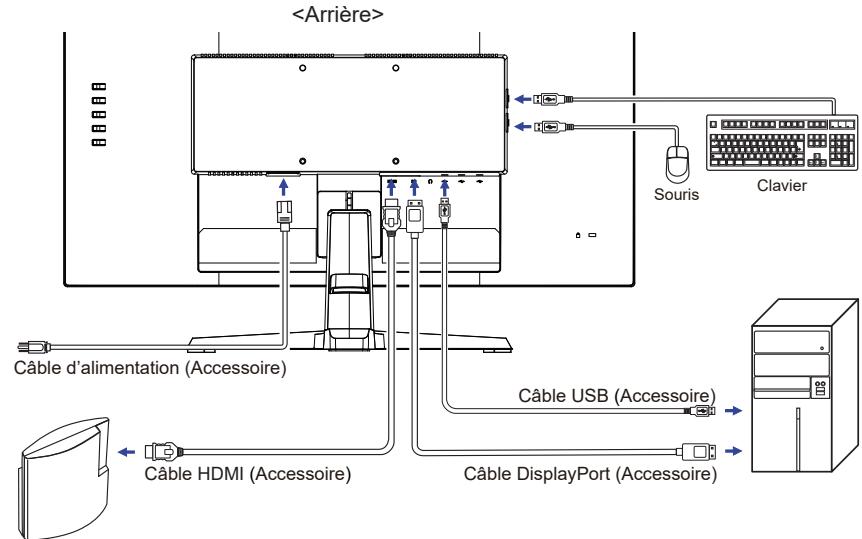

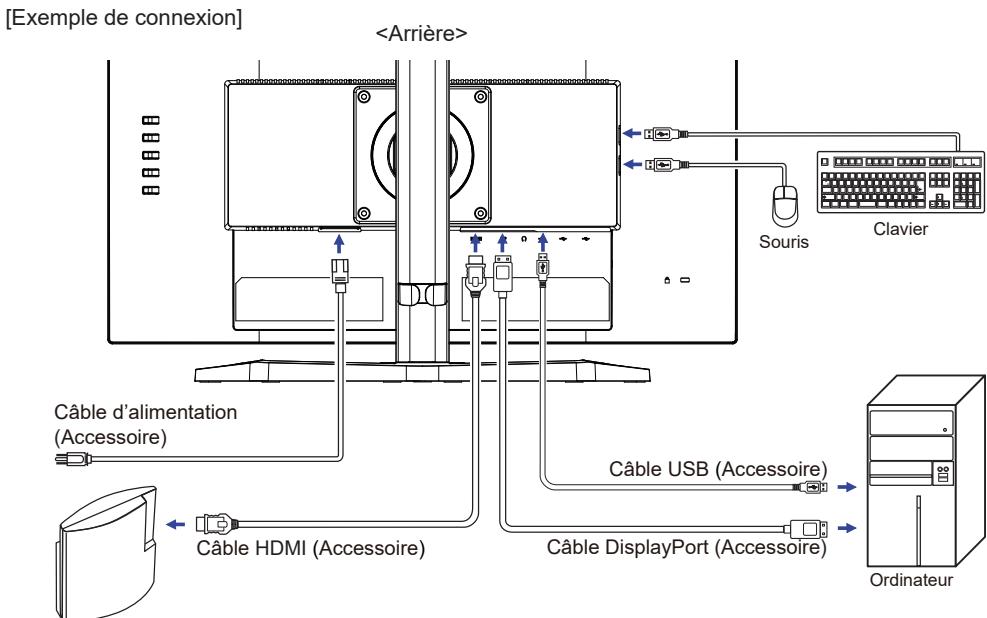

CONNEXION DE VOTRE MONITEUR :
G-MASTER GB2470HSU / G-MASTER GB2770HSU /
G-MASTER GB2770QSU 13
CONNEXION DE VOTRE MONITEUR :
G-MASTER G2470HSU / G-MASTER G2470HS /
G-MASTER G2770HSU / G-MASTER G2770HS /
G-MASTER G2770QSU 14
MISE EN ROUTE DE L'ORDINATEUR 15
AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION :
G-MASTER GB2470HSU / G-MASTER GB2770HSU /
G-MASTER GB2770QSU 15
RéGLAGE DE L'ANGLE DE VISION :
G-MASTER G2470HSU / G-MASTER G2470HS /
G-MASTER G2770HSU / G-MASTER G2770HS /
G-MASTER G2770QSU 16

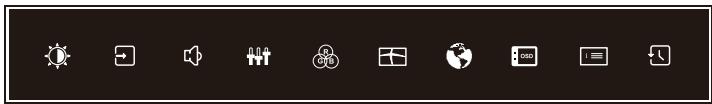

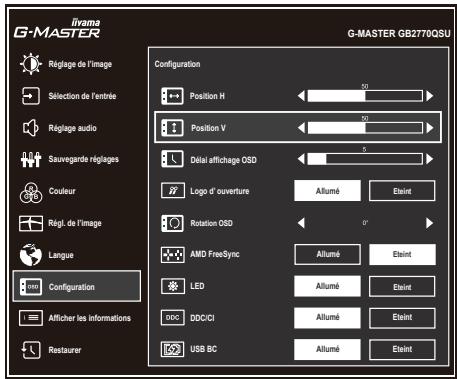

UTILISATION DU MONITEUR 17

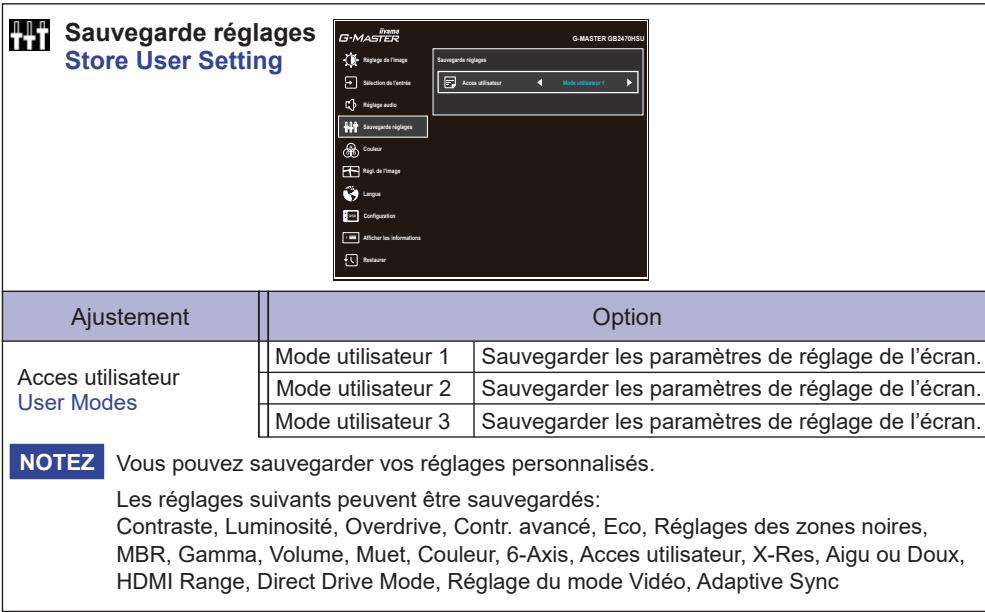

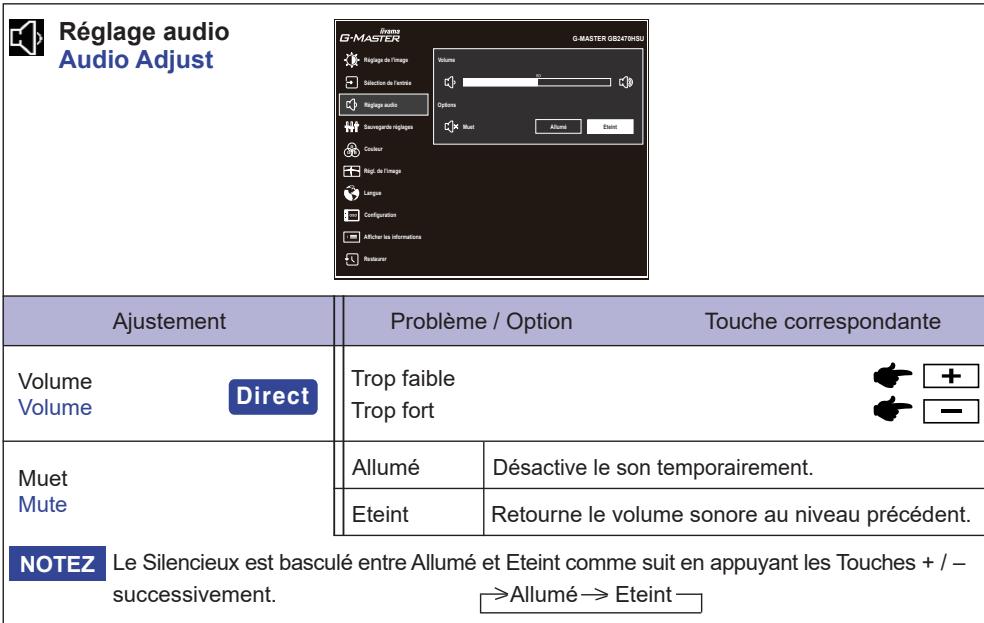

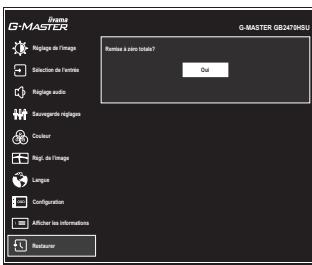

MENUDESPARAMETRESDE RÉGLAGE. 18
SYSTÉME VEILLE 30
DEPANNAGE 31
INFORMATIONS DE RECYCLAGE 32
ANNEXE 33
CHARACTERISTIQUES TECHNIQUES :
G-MASTER GB2470HSU-B6/W6 33
CHARACTERISTIQUES TECHNIQUES :
G-MASTER G2470HSU-B6 / G2470HS-B1 34
CHARACTERISTIQUES TECHNIQUES :
G-MASTER GB2770HSU-B6/W6 35
CHARACTERISTIQUES TECHNIQUES :
G-MASTER G2770HSU-B6 / G2770HS-B1 36
CHARACTERISTIQUES TECHNIQUES :
G-MASTER GB2770QSU-B6/W6 37
CHARACTERISTIQUES TECHNIQUES :
G-MASTER G2770QSU-B6 38
En cas de phénomène anormal tel que de la fumee, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immeditatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un chic électrique.
NE JAMAIS OUVRIR LE BOITIER
Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.
NE PAS INTRODUIRE D'OBJECTS DANS LE MONITEUR
N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.
INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE
Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.
NE PAS UTILISER SON MONITEUR PRES DE L'EAU
N'utilisez pas le moniteur à proximé d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été repandue dessus cela peut engendrer un incendie ou un choc électrique.
UTILISER LA TENSION SECTEUR SPECIFIEE
Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique.
PROTECTION DES CABLES
Ne pas tirer ou plier les cables d'alimentation et de signal. Ne pas poser le moniter ou tout autre objet volumineux sur ces cables. Des cables endommagés peuvent engendrer un incendie ou un choc électrique.
CONDITIONS CLIMATIQUES DEFAVORABLES
Il est conseilé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répetées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
ATTENTION
INSTALLATION
Pour prévenir les risques d'incidie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enflammés. Vous devrez également évider d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.
NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE
Le moniteur peut basculer et cause des blessures s'il n'est pas convenablement installé. Vous nevez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soient accessibles à des enfants qui pourrait les tirer et se blesser avec.
MAINTENIR UNE BONNE VENTILATION
Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. En enlevant le pied, les slots de ventilation à l'arrière du moniteur peuvent se bloquer. Ceci peut entraîner une surchauffe et provoquer un feu ou des dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou returné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.
DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR
Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable video est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.
DEBRANCHEZ LE MONITEUR
Afin d'éviter les accidents, nous vous recommendons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.
TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE
Pour déconnecter l'adaptateur secteur, le cable secteur ou le cable video, tirez toujours par la prise.
Ne jamais tirer par le cable, lui-même, car cela peut entrainer un incendie ou un chocolélectrique.
NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES
Si vous tirez ou insérez la prise avec des mains humides, vous risquez un chocoléctrique.
LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR
Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.
FAITES ATTENTION À VOS MAINS ET VOS DOIGS !
■ Attention la prudence est recommendée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.
Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigs. (Concerne le model avec la régulation de la hauteur.)
REMARQUE POUR UN USAGE 24/7
Ce produit n'est pas spécifiquement concu pour une utilisation 24/7 dans n'importe quel environnement.
REMARQUE SPÉCIFIQUE À L'UTILISATION D'UN ORDINATEUR DE BUREAU
Ce produit est concu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.
N'INCLINEZ PAS L'ÉCRAN TROP VERS LE BAS
Pour éviter d'endommager l'écran, comme le décollement de la dalle LCD du cadre, assurez-vous que le monitér ne soit pas incliné vers le bas au-delà de sa plage d'ajustement.
N'UTILISEZ PAS D'ALCOOL OU DE DÉSINFECTANTS SUR LE MONITEUR
Ne vaporisez pas d'alcool ou de désinfectants directement sur le monitreur et ne les utiliserez pas à proximé de celui-ci. De même, n'essuyez pas le monitreur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants.
AUTRES
RECOMMANDATIONS D'USAGE
Pour prévenir toute fatigue visuelle, n'utilise pas le moniteur à contre-jour ou dans une pièceASF. Pour un comfort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommendé de respecter une pause de 10 minutes par heures car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)
Les symptomes suivants n'indique pas qu'il y a un problème, c'est normal:
NOTEZ
- Quand vous allumez le LCD pour la première fois, l'image peut être mal cadree à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
La luminosité peut être légèrement inégale selon la configuration de bureau utilisé.
En raison de la nature de I'ecran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a eté affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant I'ecran pendant des heures.
SERVICECLIENT
NOTEZ
Si vous doivent returner toute matière et que vous ne possédez plus votre emballage d'origine, merci de contacter toute revendeur ou le service après vente d'iyama pour conseil ou pour replacer l'emballage.
ENTRETIEN
AVERTISSEMENT
Si vous renversez n'importe quel objet solide ou liquide tel que de I'eau à l'intérieur du moniteur, débranchez immédiatement le cable d'alimentation et contactez votre revendeur ou le service technique iiyama.
Pour des raisons de sécurité, eteindre et débrancher le moniteur avant de le nettoyer.
ATTENTION
- Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximé de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entrainer une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants.
Pour éviter d'endommager le moniteur (écran LCD, boîtier, bornes de connexion) ou les accessoires, n'utilise jamais les solvants puissants ou les lingettes de nettoyage suivants. Ils peuvent entraîner une décoloration, une déterioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et déterminer les composants.
| Benzine | Eau hypochloreuse | |
| Diluant | Solvants acides ou alcalins | |
| Alcool | Cire | |
| Eau de Javel | Abrasifs | |
| Peroxyde | Nettoyant pour matériel de bureau | |
| Acétone | Nettoyant pour vitres | |
| Chlorure de méthylène | Papier de soie | |
| Toluène | Mouchoir humide | |
| Ammoniaque | Chiffon chimique | |
| Solution d'hypochlorite de sodium | Papier de nettoyage | |
| (Eau de Javel) | etc. |
NOTEZ
- Ne pas gratter ou frottier l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
Ne laïsez pas l'écran LCD mouillé. Si des gouttelettes d'eau ou d'autres liquides se déposent sur l'écran, essuyez-le immédiatement avec un chiffon doux et sec. Si l'eau reste sur l'écran LCD, il risque de se décolorer ou de se tacher. De plus, si de l'humidité pénétre à l'intérieur du moniteur, cela peut l'endommager.
Le contact du boftier avec un produit en caoutchou ou en plastique pendant longtemps peut degrader ou écailler sa peinture.
Entretien régulier
Essuyez délicatement le boîtier avec un chiffon doux, sec et propre. Si votre monitreur est particulièrement sale, imbibez le chiffon d'un détergent doux dilué dans de l'eau, essorez-le bien, puis éliminez la saleté. Essuyez ensuite immidiatement avec un chiffon doux et sec.
Désinfection à l'alcool
La désinfection à l'alcool peut provoquer une décoloration, une déterioration ou des fissures du boitier, endommager le traitement de surface de l'écran LCD et déterminer les composants. Nous vous recommendons plutôt de vous désinfecter les mains à distance de l'écran, avant et après son utilisation.
Si vous nevez absolument désinfecter le moniter avec de l'alcool, veuillez d'abord prendre connaissance des avertissements et des attentions mentionnés ci-dessus. Évitez également les désinfections fréquentes à l'alcool.
FONCTIONS
Résolutions prises en charge jusqu'à 1920 × 1080 : G-MASTER GB2470HSU / G-MASTER G2470HSU / G-MASTER G2470HS G-MASTER GB2770HSU / G-MASTER G2770HSU / G-MASTER G2770HS
Résolutions prises en charge jusqu'à 2560 × 1440: G-MASTER GB2770QSU / G-MASTER G2770QSU
Contraste élevé 1000:1 (Typique), Fonction Contraste avancé disponible, Luminosite 300cd / m^2 (Typique): G-MASTER GB2470HSU / G-MASTER G2470HSU / G-MASTER G2470HS G-MASTER GB2770HSU / G-MASTER G2770HSU / G-MASTER G2770HS
Contraste élevé 1200:1 (Typique), Fonction Contraste avancé disponible, Luminosite 400cd / m^2 (Typique): G-MASTER GB2770QSU / G-MASTER G2770QSU
Temps de réponse de l'image animée 0,2ms
AMD FreeSync™: G-MASTER GB2770QSU / G-MASTER G2770QSU
L'imagensans scintillements
Eyesafe® Certified
Lissage numérique des caractères
2 haut-parleurs stéreo 2W
Fonction de Veille
Conforme au standard de montage VESA (100mm× 100mm)
Troucle pourverrouillage de sécurité
VÉRIFICATION DU CONTENU DE L'EMBALLAGE
Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détiérié, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.
Cable d'alimentation*1
Cable HDMI
Cable DisplayPort
Cable USB*4
Socle du pied avec une vis*2
Pied
Tournevis*2
Socle du Pied*3
Guide de sécurité
Guide de démarrage rapide
ATTENTION
1 Toutes garanties sont exclues pour tout problème ou dommage causé par un cable d'alimentation non fournir par ijyama.
Un cable secteur supérieur ou égal à la Norme H05VVF, 3G, 0.75mm^2 doit être utilisé.
2 Accessoire pour G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU
3 Accessoire pour G-MASTER G2470HSU / G-MASTER G2470HS / G-MASTER G2770HSU / G-MASTER G2770HS / G-MASTER G2770QSU
4 Accessoire pour G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU / G-MASTER G2470HSU / G-MASTER G2770HSU / G-MASTER G2770QSU
UTILISATION DU BRAS OU DU SUPPORT
ATTENTION
- Ce produit est concu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.
Avant l'installation, assurez-vous que le bras de l'écran ou le support du bras de bureau est suffisamment solide pour supporter le poids nécessaire de l'écran et du support.

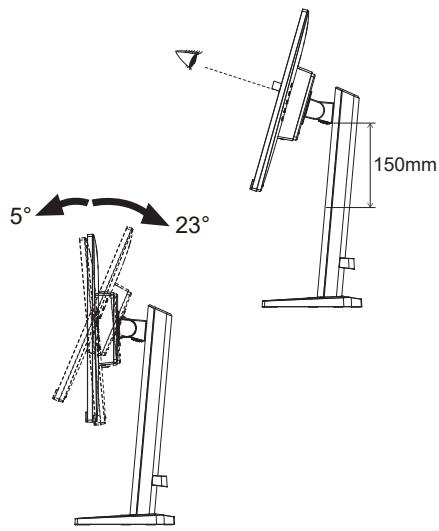

L'angle du moniteur doit être compris entre 23^ vers le haut et 5^ vers le bas. Ce produit ne peut pas être utilisé orienté vers le haut ou vers le bas au-delà de cette plage.
Si le moniteur est utilisé (ou installé) à un angle de plus de 5^ vers le bas, l'écran LCD peut se détacher du cadre et tomber, ce qui pourrait l'endommager. De plus, de tels cas ne seront pas couverts par l'assistance ou la garantie.
[BRAS D'ECRAN OU SUPPORT DE BRAS DE BUREAU]
ATTENTION
Lorsque vous utilisez le bras d'écran ou le support de bras de bureau, en tenant compte de l'épaissur de la platine de montage, serrez les vis M4 (4 pièces) dont la longueur « L » est de 7mm pour fixer le moniter. L'utilisation d'une vis plus longue peut provoquer un choc électrique ou des dommages car elle peut entrer en contact avec les composants électriques à l'intérieur du moniter.
G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU

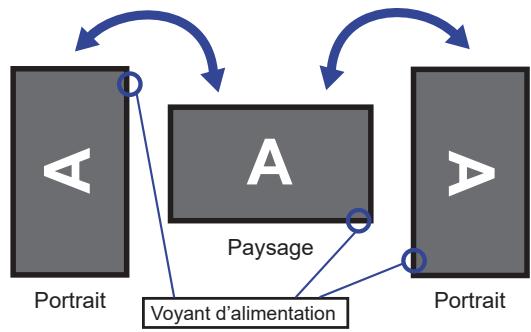

Il a été consçu pour être utilisé dans les deux modes d'affichage "Paysage" et "Portrait". Pour utiliser le mode "Portrait", vous aurez besoin d'une carte video adaptée.
Disponible
Pas disponible
Avec Pied:
NOTEZ
Ajuster la hauteur du moniteur au maximum avant la rotation de I'ecran.
Tenter de forcer la rotation de l'écran sans régler la hauteur du pied risque d'endommager le l'écran ou le pied.

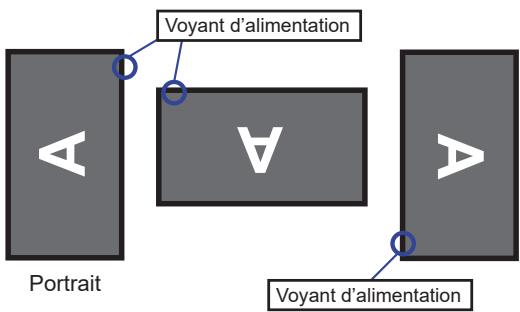

- G-MASTER G2470HSU / G-MASTER G2470HS / G-MASTER G2770HSU / G-MASTER G2770HS / G-MASTER G2770QSU
Il est concu pour afficher vos contenus en mode paysage.
Disponible
Pas disponible

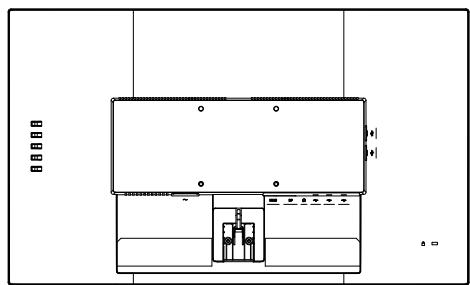

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT : G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU
ATTENTION
Poser le moniteur sur une surface stable. Le moniteur peut cause des blessures ou des dégats matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l'endommager.
Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.
① Placez d'abord un morceau de tissus deux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.

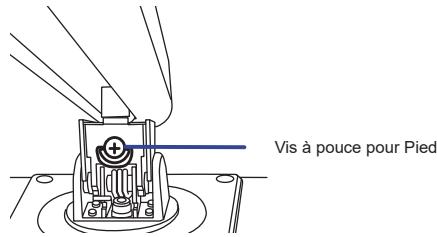

② Installlez le Pied sur le moniteur, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

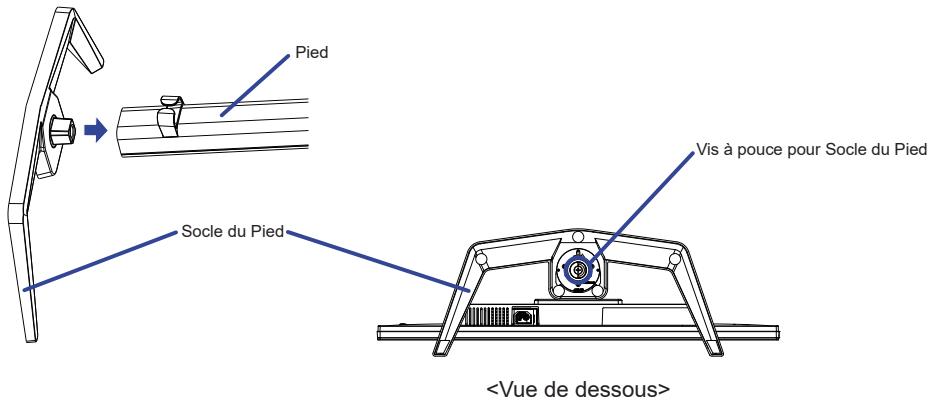

③ Installez le Socle du pied sur le Pied, puis serrez la « vis à pouce» avec le tournevis fourni pour les sécuriser.
① Placez d'abord un morceau de tissus doux sur la table pour éviter que le monitour soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Desserrez la «vis à pouce» avec le tournevis fourni pour-retirer le Socle du Pied du Pied.
③ Desserrez la «vis à pouce» avec le tournevis fourni pour-retirer le Pied du moniteur.
ASSEMBLAGE ET DÉMONTAGE DU SUPPORT : G-MASTER G2470HSU / G-MASTER G2470HS / G-MASTER G2770HSU / G-MASTER G2770HS / G-MASTER G2770QSU
ATTENTION
Poser le moniteur sur une surface stable. Le moniteur peut cause des blessures ou des dégats matériels en cas de chute.
Ne heurtez pas le moniteur,ILA peut rait I'endommager.
Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

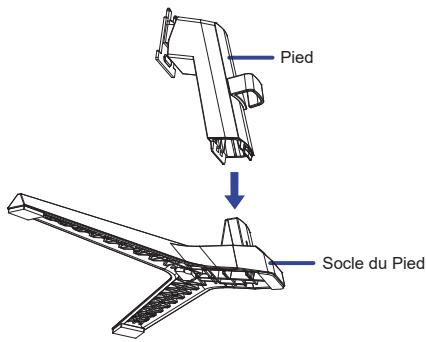

① Combinez le pied et le socle.
② Placez d'abord un morceau de tissus doux sur la table pour éviter que le monitour soit rayé. Placez le moniteur à plat sur la table, face vers le bas.

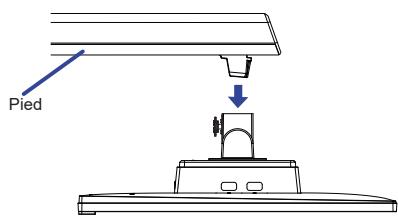

③ En tenant le moniteur enforcez le pied jusqu'à ce que vous entendiez un clic.
① Placez d'abord un morceau de tissus doux sur la table pour éviter que le monitour soit rayé.

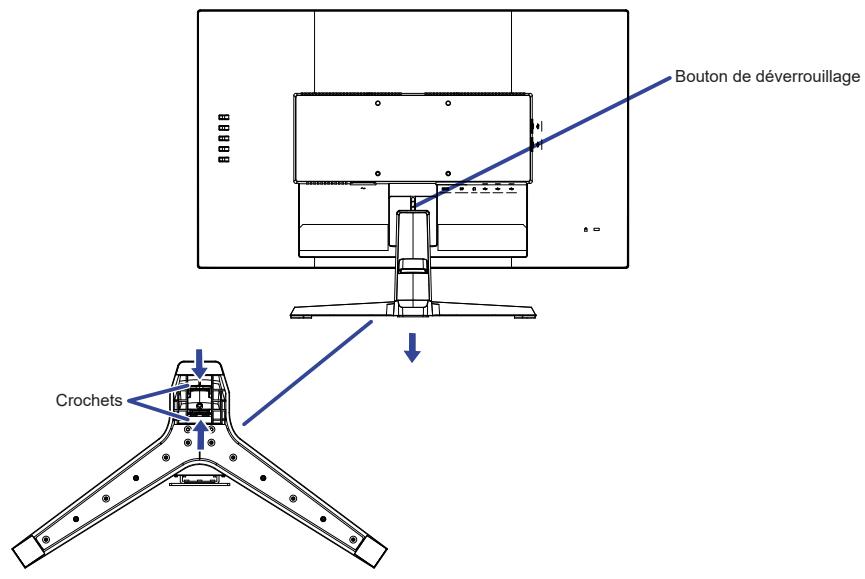

② Maintenez les Crochets appuyés vers l'intérieur et retirez le Socle du Pied.
③ Appuyez sur le bouton de déverrouillage et retirez le Pied.

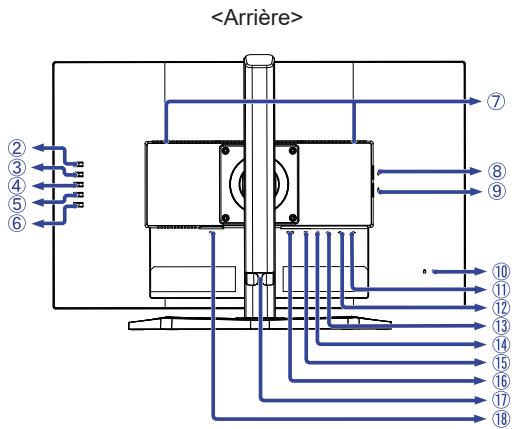

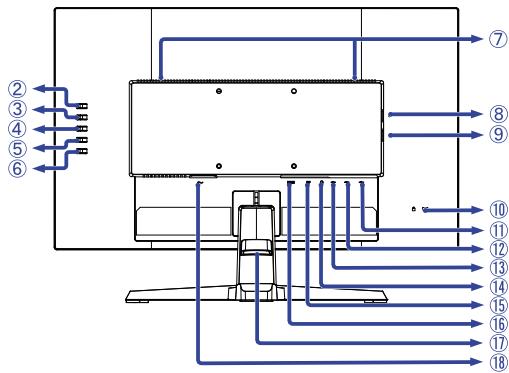

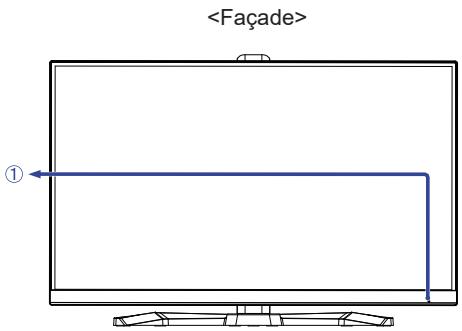

COMMANDES ET CONNECTEURS : G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU
① Voyant d'alimentation
NOTEZ
Bleu : Fonctionnement normal
Orange:Mode veille
② Touche Entrée / Quitter (INPUT) *
③ Touche + / Volume (+) *
④ Touche - / i-Style Color (-) *
⑤ Touche Menu (MENU)
⑥ Commutateur d'alimentation ( ♂ )
⑦ Haut-parleurs
⑧ Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑨ Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA)
10 Trou clé pour verrouillage de sécurité
NOTEZ
Vous pouvez CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.
⑪ Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑫ Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑬ Connecteur USB en amont (△)
14 Prise Casque ( )
15 Connecteur de DisplayPort (DP)
16 Connecteur de HDMI (HDMI)
Support de cable
18 Connecteur d'alimentation secteur ( : Courant alternative)
- Vous pouvez ignore les éléments de menu et afficher et modifier immédiatement un paramètre.
COMMANDES ET CONNECTEURS : G-MASTER G2470HSU / G-MASTER G2470HS / G-MASTER G2770HSU / G-MASTER G2770HS / G-MASTER G2770QSU
① Voyant d'alimentation
NOTEZ
Bleu : Fonctionnement normal
Orange:Mode veille
② Touche Entrée / Quitter (INPUT) *
③ Touche + / Volume (+) *
④ Touche - / i-Style Color (-) *
⑤ Touche Menu (MENU)
⑥ Commutateur d'alimentation ( Ⓞ)
Haut-parleurs
⑧ Connecteur USB en aval ( 一g USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑨ Connecteur USB en aval ( a USB3.2 Gen 1: 5Gbps, 5V, 900mA)
10 Trou clé pour verrouillage de sécurité
NOTEZ
Vous pouvez CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.
⑪ Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑫ Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑬ Connecteur USB en amont (∞)
14 Prise Casque (O)
15 Connecteur de DisplayPort (DP)
16 Connecteur de HDMI (HDMI)
Support de cable
18 Connecteur d'alimentation secteur ( : Courant alternative)
- Vous pouvez ignore les éléments de menu et afficher et modifier immédiatement un paramètre.
CONNEXION DE VOTRE MONITEUR : G-MASTER GB2470HSU /G-MASTER GB2770HSU / G-MASTER GB2770QSU
① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le cable de signal.
③ Brancher I'ordinateur au moniteur a laide le cable USB.
④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.
NOTEZ
■ Assurez-vous que l'installation du bathtub dispose d'un disjoncteur de 120/240V, 20A (maximum).
Le cable de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le cable fourni avec le moniteur est un connecteur au standard. Si un cable spécial est requis, veillez contacter votre revendeur local iiyama ou le bureau regionali iiyama.
Le matériel connectable de Type A doit être connecté à la Prise de Terre.
La prise doit être installée à proximé de l'équipment avec une accessibilité facile.
- Une utilisation excessive du son via le casque/ou autres écouteurs peut entrainer des dégats voir la perte de l'ouïe.
Equipement deieux etc.

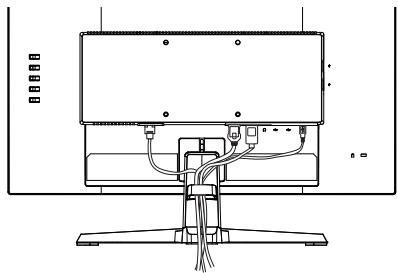

[Rassemblez les cable]
Passez les câbles à travers le Support de cable pour les regrouper.
![IIYAMA GB2771UHSUB1 - [Rassemblez les cable] - 1](/content/2026/01/351225/images/bbad58c705e9fa88679269d4420ea4e9e6911cf81d4abb9be99ae7591067f88c.jpg)
CONNEXION DE VOTRE MONITEUR : G-MASTER G2470HSU / G-MASTER G2470HS / G-MASTER G2770HSU / G-MASTER G2770HS / G-MASTER G2770QSU
① Assurez-vous que l'ordinateur et le monitueur sont éteints.
② Connectez l'ordinateur au moniteur avec le cable de signal.
③ Brancher l'ordinateur au moniteur à l'aide le cable USB.
④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.
NOTEZ
Assurez-vous que l'installation du bathtub dispose d'un disjoncteur de 120/240V, 20A (maximum).
Le cable de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le cable fourni avec le moniteur est un connecteur au standard. Si un cable spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau regional iiyama.
Le matériel connectable de Type A doit être connecté à la Prise de Terre.
La prise doit être installée à proximé de l'équipement avec une accessibilité facile.
- Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégats voir la perte de l'ouïe.
[Exemple de connexion]
Equipement deieux etc.

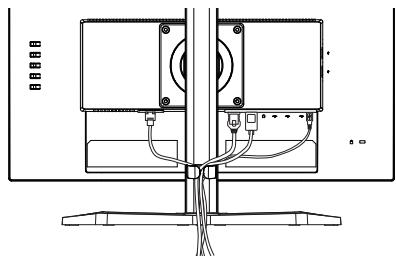

[Rassemblez les cable]
Passez les câbles à travers le Support de cable pour les regrouper.
![IIYAMA GB2771UHSUB1 - [Rassemblez les cable] - 1](/content/2026/01/351225/images/f866d603438f8b162c5a528d88203c60afb2c070e8707c98e9bfb3e2407ee725.jpg)
Fréquences du signal
Passez aux fréquences souhaités détaillées à la page 42 “FRéQUENCES DE SYNCHRONISATION”.
AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION : G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU
Pour une vision optimale, il est recommendé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance.
- Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle.
- Vous pouvez ajuster la hauteur du moniteur jusqu'à 150mm et l'angle de vision, jusqu'à 45^ à gauche et à droite, 23^ vers le haut et 5^ vers le bas.
NOTEZ
- Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engender des dommages ou fêlures de l'écran LCD.
Attention la prudence est recommendée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.
Attention: manipulatez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.
RéGLAGE DE L'ANGLE DE VISION: G-MASTER G2470HSU / G-MASTER G2470HS / G-MASTER G2770HSU / G-MASTER G2770HS / G-MASTER G2770QSU
Pour une vision optimale, il est recommendé de regarder le monitateur bien en face.
Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
Vous pouvez régler l'angle du moniteur jusqu'à 21,5^ vers le haut et 3,5^ vers le bas.
■ Afin de vous assurer une position du corps saine et relaxé quand vous regardez l'image du moniteur dans votre espace de travail, il est recommendé que le réglage de l'angle d'inclinaison n'excède pas 10^ . Réglez ensuite l'angle du moniteur comme vous le désirez.
NOTEZ
- Ne touche pas l'écran LCD lorsque vous reglez l'angle. Cela pourrait endommager ou casser l'écran LCD.
- Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l'angle.
UTILISATION DU MONITEUR
Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 42 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératione ci-dessous.
① Appuyez la Touche MENU pour afficher les réglages à l'écran.
② Utilisez les Touches +/− pour selectionner le menu qui contient l'objet que vous souhaitez régler ou définiir, puis appuyez sur le Touche MENU.
③ Utilisez les Touches + / - pourmettre en surbrillance l'icone de réglage / réglage souhaitée,puis appuyez sur le Touche MENU.
④ Utilisez à nouveau les Touches + / - pour effectuer le réglage ou le réglage approprié, puis appuyez sur le Touche MENU.
⑤ Appuyez sur le Touche INPUT pour quitter le menu et le réglage ou le réglage que vous venez de faire sera automatiquement enregistré.
Par exemple, pour corriger la position verticale OSD, selectionnez l'objet Configuration du Menu, puis appuyez la Touche MENU. Puis, selectionnez "Position V" en utilisant les Touches + / - . Une échelle de réglage devient active après avoir appuyé sur le Touche MENU.
Utilisez ensuite les Touches + / - pour corriger la position verticale OSD. La position verticale OSD de l'image entière doit changer pendant que vous effectuez l'opération.
Appuyez sur le Touche MENU et enfin sur le Touche INPUT pour fermer la fonction d'affichage à l'écran. Toutes les modifications sont enregistrées dans la mémoire.
NOTEZ
Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparait après le délié défini pour le Déliai affichage OSD. La Touche INPUT peut également être utilisée pour fermerrapidément lafenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparait. Évitez d'eteindre le moniter pendant l'utilisation du Menu.
Tous les ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.
| Réglage de l'image *1 Picture Adjust | G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G-MASTER G- Configuration Achircher le Information Ressourcer | |
| Ajustement | Problème / Option Touche correspondante | |
| Contraste Contrast | Trop terne Trop intense | + - |
| Luminosite *2 Brightness | Trop nombre Trop clair | + - |
| Overdrive Overdrive | Eteint / 1 / 2 / 3 / 4 / 5 Il améliorerie le temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. | |
| Contr. avancé *3 Adv. Contrast | Allumé | Augmentation du Réglage de Ratio de Contraste |
| Eteint | Ratio de Contraste Typique | |
| Eco Eco | Eteint | Normal |
| Mode 1 | La luminosité ou la lumière de fond est réduite. | |
| Mode 2 | La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode 1. | |
| Mode 3 | La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode 2. | |
| Réglages des zones noires Black Tuner | De -5 à +5 Vous pouvez ajuster les tons fonçés. | |
| MBR *3,4 MBR | Eteint / 1 / 2 / 3 / 4 / 5 / 6 / 7 Cela améliorerie le temps de réponse des images animées du panneau LCD. | |
| Gamma Gamma | Gamma1 | |
| Gamma2 | ||
| Gamma3 | ||
1 La disponibilité de chaque élément dépend de l'élement qui est activé. Voir la Matrice de correlation des fonctions ci-dessous pour plus de détails.
2 Ajustez la luminosité quand vous utilisez le moniteur dans une pieceASF que vous sentez que l'écran est trop lumineux.
3 Dé族自治县 lorsque Adaptive Sync / AMD FreeSync est actif.
4 Le MBR n'est disponible que lorsque le taux de rafraîchissement est de 75Hz ou plus.
Matrice de corrélation de fonctions
| Élement actif Élementélectionné | Réglage de l'image | Réal. de l'image | ||
| Contr. avancé | Eco | MBR | i-Style (Standard, Jeux de sport, Jeux de combat, Jeux de stratégie, Texte) | |
| Contraste | - | ✓ | ✓ | - |
| Luminosité | - | - | - | - |
| Overdrive | ✓ | ✓ | - | - |
| Contr. avancé | - | - | - | |
| Eco | - | - | - | |
| Réglages des zones noires | ✓ | ✓ | - | - |
| MBR | - | - | - | |
| Gamma | ✓ | ✓ | ✓ | ✓ |
: Disponible
- : Indispensible

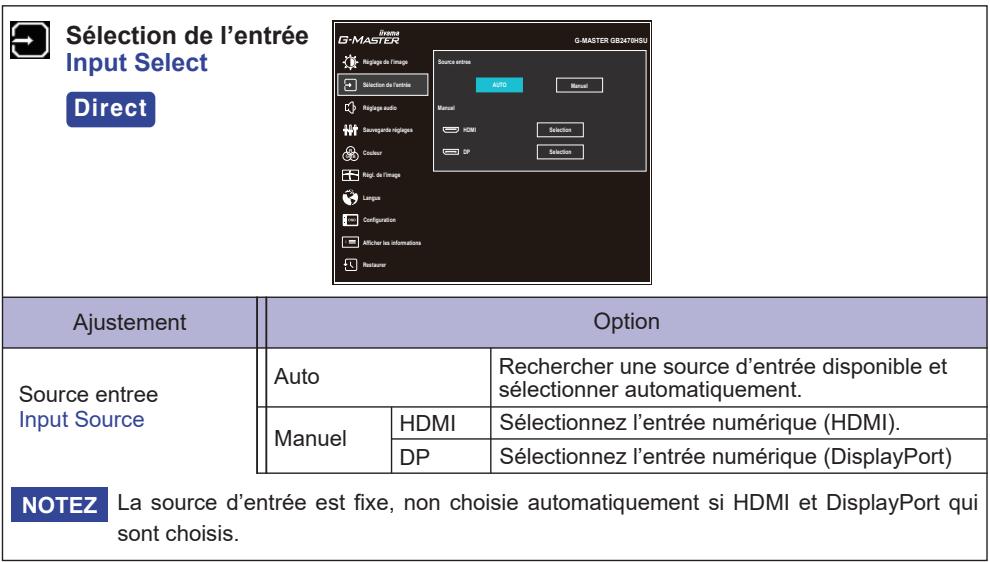

Direct
Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.
- Sélection de l'entrée : Appuyez la Touche INPUT lorsque le Menu n'est pas affchéé.
Direct
Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
Volume: Appuyez la Touche + lorsque le Menu n'est pas affché.
| Couleur Color Settings | |||
| Ajustement | Problème / Option Touche correspondante | ||
| Temperature couleur Color Temperature | Froides | Couleur froide | |
| Normal | Couleur normale | ||
| Chaudes | Couleur chaude | ||
| 6 axes 6-Axis | Teinte | Rouge | Trop faible |
| Jaune | Trop fort | ||
| Verte | |||
| Cyan | |||
| Bleue | |||
| Magenta | |||
| Saturation | Rouge | Trop faible | |
| Jaune | Trop fort | ||
| Verte | |||
| Cyan | |||
| Bleue | |||
| Magenta | |||
| Pré régles utilisateurs User Preset | R Personnelisé | Trop faible | + |
| G Personnelisé | Trop fort | - | |
| B Personnelisé | |||
| Régl. de l'image Image Adjust | |||
| Ajustement | Option Touche correspondante | ||
| i-Style Color i-Style Color | Eteint | Revenir aux régliages de base en ajustant les couleurs, hormis la couleur i-Style. | |
| Standard | Pour l'environnement de fenêtre général et le réglage par défaut du moniteur | ||
| Jeux de sport | Pour l'environnement de jeu de sport | ||
| Jeux de combat | Pour l'environnement de jeu de combat | ||
| Jeux de strategie | Pour l'environnement de jeu de strategie | ||
| Texte | Pour l'édition de texte et l'affichage en environnement de traitement de texte | ||
| Mode utiliser 1 | Appliquer les régliages d'utiliser. | ||
| Mode utiliser 2 | Appliquer les régliages d'utiliser. | ||
| Mode utiliser 3 | Appliquer les régliages d'utiliser. | ||
| Technologie X-Res X-Res Technology | Eteint | Normal | |
| Léger | Rehauser les contours de l'image. | ||
| Moyen | Améliore le bord de l'image plus que l'options Léger. | ||
| Poussé | Améliore le bord de l'image plus que l'options Moyen. | ||
| Aigu ou Doux Sharp and Soft | 1 2 3 4 5 6 Vous peuvent changer la qualité de l'image de 1 à 6 (Nette à Lisse). Appuyez la touche + pour changer la qualité de l'image dans l'ordre croissant. Appuyez la touche - pour changer la qualité de l'image dans l'ordre décroissant. | ||
| Optimisation signal HDMI *1 HDMI Range | Plein écran | Pour l'affichage de couleurs en pleine échelle | |
| Limitée | Pour l'affichage de couleurs en échelle limitée | ||
| Mode affichage direct *2 Direct Drive Mode | Allumé | Réduire le décalage d'affichage par rapport au signal d'entrée. | |
| Eteint | Typique | ||
| NOTEZ Modification de la résolution, du taux de rafraîchissement ou la mise sous tension / hors tension, peut désactiver la fonction Mode affichage direct. | |||
1 Disponible uniquement pour l'entrée HDMI.
2 Désactivé lorsque Contr. avancé ou le MBR est actif.
Direct
Voussoupiezéviterla page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.
- i-Style Color : Appuyez la Touche - lorsque le Menu n'est pas affchéé.
| Ajustement | Option | ||
| Réglage du mode Vidéo *3 Video Mode Adjust | Plein écran | Extension de l'affichage. | |
| Format *4 | Extension de proportion d'affichage. | ||
| Point par point *5 | Affichage de l'écran point par point. | ||
| 17inch | Afficher l'image sous le même format qu'un écran 17 pouces (5:4). | ||
| 19inch *6 | Afficher l'image sous le même format qu'un écran 19 pouces (5:4). | ||
| 19.5inch | Afficher l'image sous le même format qu'un écran 19,5 pouces (16:9). | ||
| 21.5inch | Afficher l'image sous le même format qu'un écran 21,5 pouces (16:9). | ||
| 23inch | Afficher l'image sous le même format qu'un écran 23 pouces (16:9). | ||
| 23.6inch *6 | Afficher l'image sous le même format qu'un écran 23,6 pouces (16:9). | ||
| 23.8inch *6 | Afficher l'image sous le même format qu'un écran 23,8 pouces (16:9). | ||
| 24inch *6 | Afficher l'image sous le même format qu'un écran 24 pouces (16:9). | ||
³ Voir le tableau ci-dessous pour l'interaction fonctionnelle du Réglage du mode Video, de l'Overdrive et du Mode affichage direct.
4 Disponible uniquement avec les résolutions 16:10, 5: 4 et 4: 3.
5 Disponible uniquement aux résolutions 1920 × 1080 ou moins.
6 Disponible uniquement pour G-MASTER GB2770HSU / G-MASTER G2770HSU / G-MASTER GB2770QSU / G-MASTER G2770QSU.
| Réglage du mode Video | Overdrive | Mode affichage direct |
| Plein écran / Format | sélectionnable(garder le réglage actuel) | sélectionnable(garder le réglage actuel) |
| Point par point / Taille de l'image | grisé(Éteint) | grisé(Éteint) |
| Configuration Setup Menu | ||
| Ajustement | Problème / Option Touche correspondante | |
| Position H OSD Horizontal Position | OSD trop à gauche OSD trop à droite | + - |
| Position V OSD Vertical Position | OSD trop BASSE OSD trop haute | + - |
| Délambda affichage OSD OSD Time | You pouvez régler la durée d'affichage de l'OSD entre 5 et 30 secondes. | |
| Logo d'ouverture Opening Logo | Allumé | Le logo G-MASTER est affché lorsque le monitor est allumé. |
| Eteint | Le logo G-MASTER n'apparait plus lorsque le moniteur est allumé. | |
| Rotation OSD *1 OSD Rotate | Tournez l'OSD. 0° (Normal) / +90° (Tourner à droite) / -90° (Tourne à gauche) | |
| Adaptive Sync *2/AMD FreeSync *4 Adaptive Sync / AMD FreeSync | Allumé | Activation des Adaptive Sync / AMD FreeSync de fonction |
| Eteint | La Adaptive Sync / AMD FreeSync fonction est arrêt. | |
| LED LED | Allumé | La Voyant d'alimentation est allumée. |
| Eteint | La Voyant d'alimentation est étente. | |
| NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange. | ||
| DDC/CI DDC/CI | Allumé | Le DDC/CI est activé. |
| Eteint | Le DDC/CI est éteint. | |
| USB BC*3 USB BC | Allumé | Les péripériques USB peuvent être recharges même lorsque le moniteur n'est pas connecté à un ordinateur en fonctionnement à l'aide du Câble USB fourni. |
| Eteint | Les péripériques USB ne peuvent pas être charges lorsque le moniteur n'est pas connecté à un ordinateur en état de marche à l'aide du Câble USB fourni. | |
| NOTEZ Lorsque le moniteur est éteint, les péripériques USB ne peuvent pas être charges meme si la fonction USB BC est activée. | ||
1 Disponible uniquement pour G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU.
2 La disponibilité dépend de l'élement activé. Voir la Matrice de corrélation des fonctions ci-dessous pour plus de détails.
3 Non disposable pour G-MASTER G2470HS / G-MASTER G2770HS.
4 Disponible uniquement pour G-MASTER GB2770QSU / G-MASTER G2770QSU.
Matrice de corrélation de fonctions
| Élement actif Élementélectionné | Réglage de l'image | Régl. de l'image | ||||
| Contr. avancé | Eco | MBR | i-Style Color | Mode affichage direct | Réglage du mode Vidéo | |
| Standard Jeux de sport Jeux de combat Jeux de stratégie Texte | Point par point / Taille de l'image | |||||
| Adaptive Sync / AMD freesync | - | ✓ | - | - | ✓ | - |
: Disponible
- : Indispensible
Afficher les informations Display Information
Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.
NOTEZ
Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.
Restaurer Reset
| Ajustement | Option |
| Oui Yes | Les données préréglées à l'usine sont restaurées. |
