AH1406 - Hotte visière AMICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte visière
Marque	AMICA
Modèle	AH1406
Dimensions (L x P x H)	60 cm x 50 cm x 15 cm
Alimentation électrique	220-240 V ~ 50 Hz
Puissance du moteur	60 W
Éclairage	LED, 2 W max
Type de filtre	Filtre à graisses aluminium (lave-vaisselle) + filtre à charbon optionnel
Vitesses	3 vitesses (lente, moyenne, rapide)
Modes de fonctionnement	Évacuation extérieure ou recyclage
Distance minimale de la table de cuisson	65 cm
Diamètre de sortie d'air	150 mm
Niveau sonore	68 dB(A)
Classe d'efficacité énergétique	C
Consommation annuelle d'énergie	30,6 kWh/an
Entretien du filtre à graisses	Nettoyage mensuel, au lave-vaisselle ou à la main
Remplacement du filtre à charbon	Tous les 3 à 4 mois
Sécurité	Arrêt automatique, utilisation par enfants +8 ans, protection contre les flammes
Poids (estimé)	Environ 5 kg
Accessoires fournis	Clapet anti-retour, capots de sortie, vis de fixation
Réparabilité	Remplacement des lampes par un professionnel, filtres accessibles

FOIRE AUX QUESTIONS - AH1406 AMICA

Quelle est la hauteur minimale d'installation de la hotte au-dessus de la table de cuisson ?

La distance minimale entre la surface de cuisson et la partie la plus basse de la hotte est de 65 cm pour une table de cuisson au gaz, et peut varier selon les autres types de cuisson.

Comment nettoyer le filtre à graisses aluminium ?

Le filtre à graisses peut être nettoyé au lave-vaisselle ou à la main avec un détergent ménager. Il est recommandé de le nettoyer au moins une fois par mois pour éviter les risques d'incendie.

Comment remplacer le filtre à charbon ?

Retirez le filtre à graisses, remplacez le filtre à charbon usagé par un neuf (non fourni), puis remettez le filtre à graisses en place. Remplacez le filtre à charbon tous les 3 à 4 mois.

Comment basculer entre le mode évacuation et le mode recyclage ?

Tournez le levier situé sur la hotte : position extérieure pour l'évacuation, position intérieure pour le recyclage. Assurez-vous d'installer le clapet anti-retour et le tuyau d'évacuation (non fourni) en mode évacuation, ou les capots de sortie et un filtre à charbon en mode recyclage.

Puis-je remplacer moi-même l'éclairage LED ?

Non, le remplacement des lampes LED doit être effectué par le fabricant, son service après-vente ou une personne qualifiée. La source lumineuse est de classe d'efficacité énergétique G.

Quelle est la consommation électrique de la hotte ?

La puissance du moteur est de 60 W, et l'éclairage LED de 2 W. La consommation annuelle d'énergie est d'environ 30,6 kWh/an en utilisation normale.

Comment installer la hotte sous un meuble de cuisine ?

Percez 4 trous de 6 mm au bas du meuble, installez le clapet anti-retour, puis fixez la hotte au meuble avec des vis 4x35 mm, des rondelles et des écrous. Suivez le schéma d'installation fourni dans la notice.

La hotte peut-elle être utilisée sans filtre à charbon ?

Oui, en mode évacuation extérieure, le filtre à charbon n'est pas nécessaire. En mode recyclage, un filtre à charbon est indispensable pour purifier l'air avant de le redistribuer dans la pièce.

Comment nettoyer les surfaces extérieures de la hotte ?

Utilisez une éponge ou un chiffon doux imbibé d'eau savonneuse (liquide vaisselle). Essuyez avec un chiffon doux. N'utilisez pas de produits abrasifs, acides ou solvants. Évitez que l'eau ne pénètre à l'intérieur.

Que faire si la hotte ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique et que la fiche est bien branchée. Si le problème persiste, contactez le service après-vente. N'essayez pas de réparer vous-même l'appareil.

MODE D'EMPLOI AH1406 AMICA

Consulter la notice avant d'installer et d'utiliser cet apparéil.

(05.2022/1)

SOMMAIRE

Présentation de l'appareil Page 3

Avertissements et conseils importants Page 4

Installation

Utilisation Page 11

Entretien Page 12

Informations techniques Page 13

Recyclage

CHARACTERISTIQUES TECHNIQUES

Dimensions: 60 ~cm × 50 ~cm × 15 ~cm Max.

Moteur : 220- 240V 50Hz - 60W

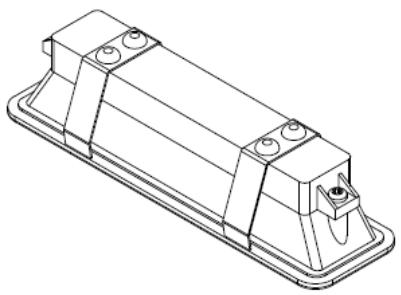

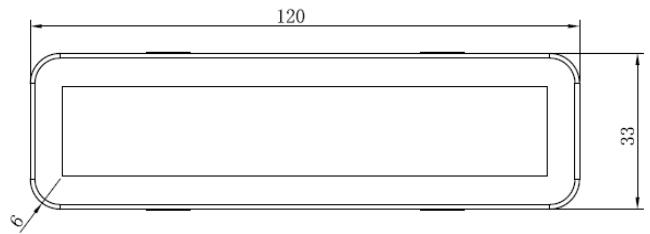

• Le code ILCOS D pour cette lampe est: DBS-2/65-H-120/33
• Modules LED - lampe rectangulaire
  -Puissance maximale: 2 W
  -Plage de Tension: AC 110-240V
• Dimensions:

Déclaration du fabricant

Le fabricant déclare par la présente que ce produit satisfait aux exigences des directives européennes suivantes :

• Directive basse tension (LVD) 2014/35/EU,
• Directive compatibilité électromagnétique (EMC) 2014/30/EU,
• Directive écoconception (ERP) 2009/125/CE.
  Directive RoHS 2011/65/CE

Elle est ainsi marquee du symbole et est assorted d'une déclaration de conformité rendue accessible aux réguleurs de marché

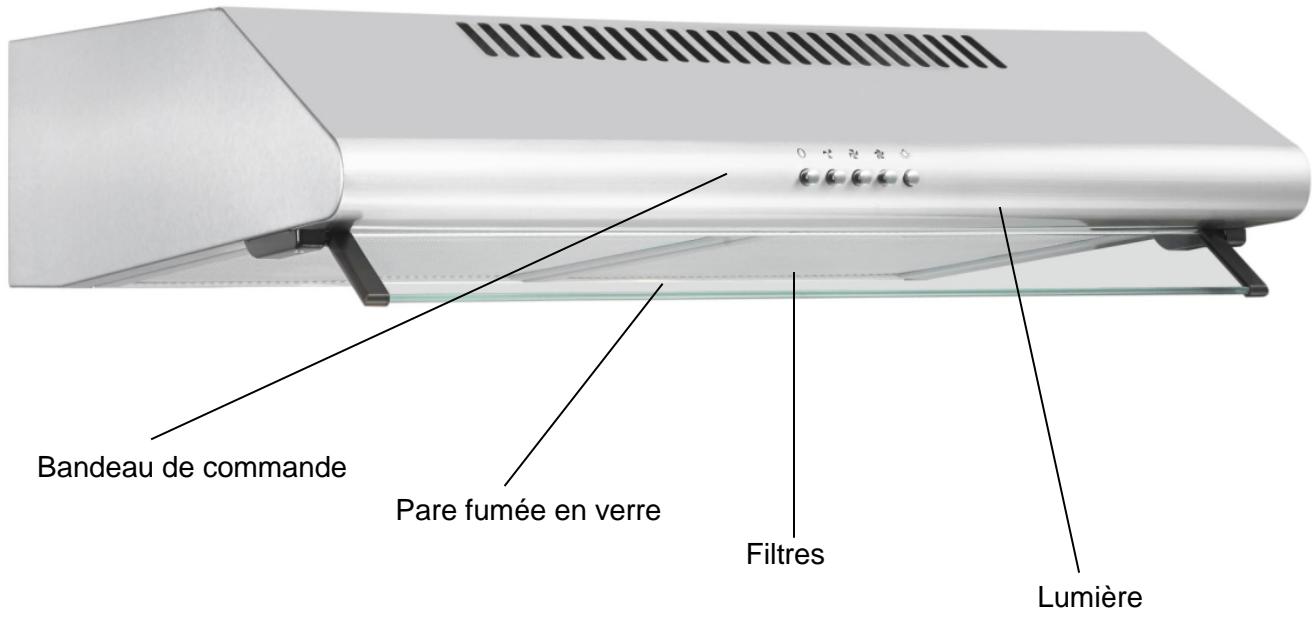

PRESENTATION DE L'APPAREIL

AVERISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice soit gardée avec l'appareil pour toute nouvelle consultation. Si cet apparéil devait été transféré à une autre personne, assurez-vous que la notice suive l' apparéil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces averisations sont disponibles pour votre sécurité et celle d'autrui. Nous vous prions donc de les dire attentivement avant d'installer et d'utiliser votre hotte.

En ce qui concerne les informations pour l'installation et les raccordements électriques, la manipulation, le nettoyage et la mise au rebut de l'appareil, reféréz-vous aux paragraphs ci-après de la notice.

En ce qui concerne les informations pour la méthode de remplacement des lampes d'éclairage, ↔férez-vous au paragraph ci-après de la notice.

Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées.

Cet apparéil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que :

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnement professionals
• les fermes et l'utilisation par les clients des hotels, moteliers et autres environnementés à caractère résidentiel
• les environnementés du type chambres d'hôtes
• la restauration et autres applications similaires y compris la vente au détail

Sécurité

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.

• Une ventilation convenable de la pierce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparèils utilisant du gaz ou un autre combustible.
• Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• Ne pas flamber d'aliments sous la hotte de cuisine.
• ATTENTION : Les parties accessibles de cet apparéil peuvent doivent chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuteorie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

• L'air ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

• La distance minimale entre la surface de la table de cuisson sur laquelle sont posés les ustensiles de cuisson et la partie la plus BASSE de la hotte aspirante doit être respectée (Si la hotte aspirante est placée au-dessus d'une table de cuisson au gaz, cette distance doit être de 65 cm au minimum).

• Les réglementations concernant le rejet de l'air doivent être respectées.

Dans certaines circonstances, les apparciels électriques peuvent être dangereux.

Ne vérifie pas l'état des filtres quand la hotte aspirante est en fonctionnement.

Ne touche pas les ampôules pendant ou juste après l'utilisation.

Veillez à ce qu'il n'y ait pas de flammes, car elles risquent d'endommager les filtres et d'engendrer un risque d'incendie. Surveillance constamment les alimentés friture pour éviter que l'huile ne surchauffe et ne devienne dangereuse.

Débranche la fiche électrique de l'appareil avant toute opération d'entretien.

• Faites attention lorsque la hotte aspirante est utilisé en même temps qu'une cheminée ou un brûleur ouvert utilisant l'air environnant et alimenté par une source d'énergie autre

que l'électricité, car la hotte aspirante extrait l'air environnant nécessaire à la combustion par le brûleur ou la cheminée.

• La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10^-5 bar).
• Avertissement: Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques.

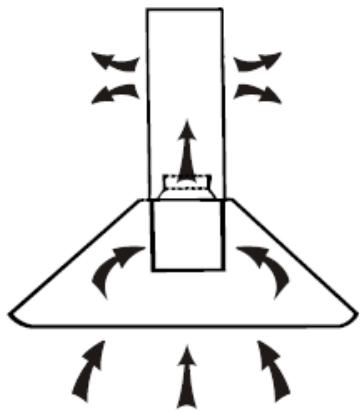

MODE DE FONCTIONNEMENT :

L'appareil a ete conu pour extraire l'air (l'air est aspire et nettoyed par un filtre aluminium, puis il est rejetet a l'exterieur via un tuyau d'évacuation de 150 mm de diametre (non fourni avec l'appareil)) ou recycler l'air (l'air est aspire et nettoyed par un filtre carbone (non fourni avec cet apparieil)).

• Pour extraire l'air, votre hotte aspirante doit être installée comme ceci :

Pour recycler l'air, votre hotte aspirante doit etre installee comme ceci :

ATTENTION: Le filtré carbone et le tuyau d'évacuation ne sont pas fournis avec l'appareil. Contactez un distributeur local pour plus d'informations.

La hotte aspirante doit etre placé à 65 cm au-dessus de la surface de la table de cuisson.

Avant d'insteller l'appareil, éteignez-le et débranchez-le de la prise électrique.

Attention, cette notice indique la méthode pour installer la hotte sur un mur en béton. Pour la fixation murale utiliser des vis et des chevilles adaptées à votre mur. En cas de doute contacter votre magasin de bricolage ou un professionnel.

Raccordement en mode évacuation (l'air est evacué à l'extérieur):

Tournier le levier sur la position en mode extérieur (Image A), installer le clapet anti-retour et le tuyau d'évacuation (non fourni) sur la sortie可以选择, couvrir l'autre sortie avec le capot en plastique, etPTRer le filtre à charbon, le cas échéant (Image C).

C

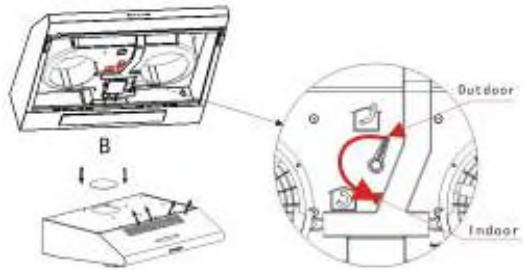

Raccordement en mode recyclage (l'air est filtré et redistribué dans la piece):

Tournez le levier à la position de mode interieur (Image B), installer les deux capots de sortie, et insérer un filtre à charbon (non fourni) (Image D).

D

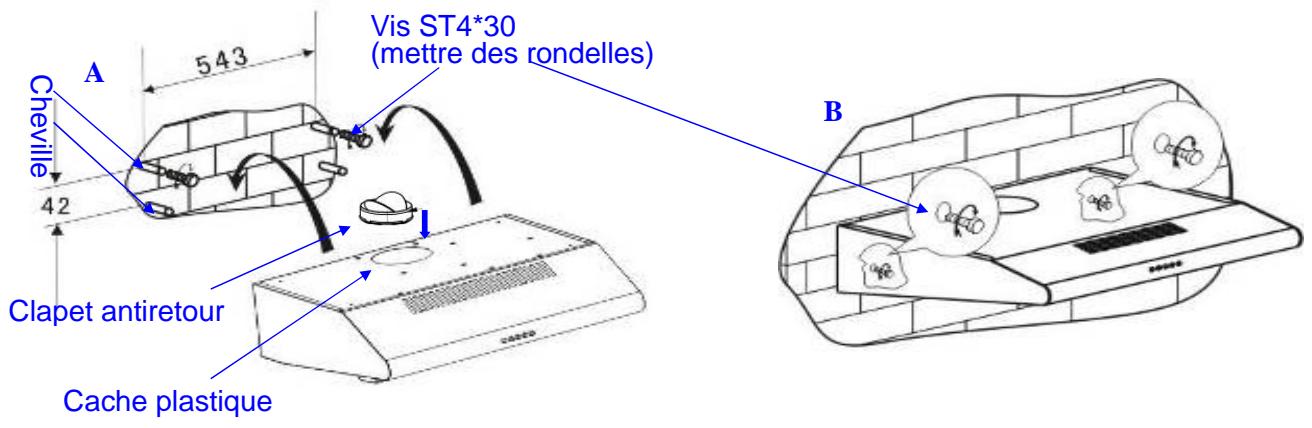

Installation de l'appareil (en mode évacuation)

La hotte est livrée avec deux sorties d'air possible, et un couvercle en plastique pour être monté dans le trou non utilisé ainsi qu'un clapet antiretour pour être monté dans l'autre sortie en fonction de la solution可以选择:

Evacuation arrête (A)

Évacuation par le dessus (B).

1. Pour installer la hotte sur le mur, percer deux troughs de 8mm sur un endroit approprié en fonction de la distance du centre du trou dans le côte arrêté de la hotte. (Dimension détaillée voir ci-dessous (A)
2. Insérez les chevilles dans les deux trous.
3. Insérez deux vis ST4 * 30 dans les chevilles et les serrer (utiliser des vis avec des rondelles).
4. Mettre en place le capot de la hotte sur les vis fixes.
5. Ensuite, fixer la hotte au mur avec les deux autres chevilles et deux vis ST4 * 30. (Voir B)

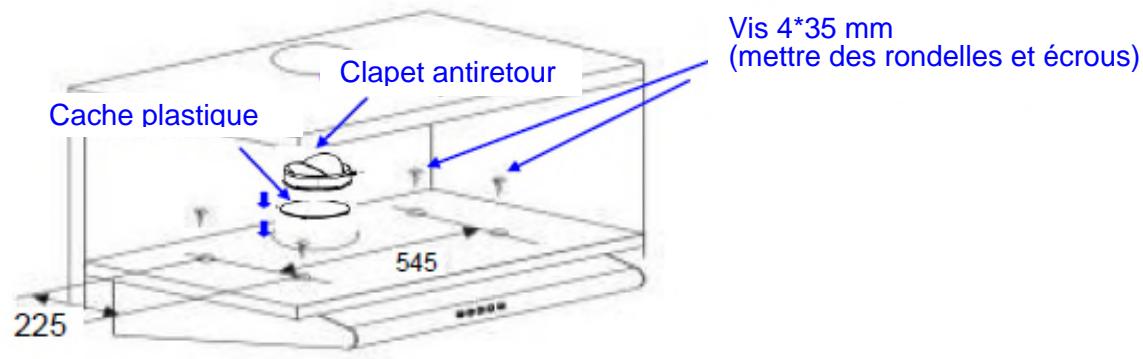

Installation dans un meuble de cuisine :

1. Percez 4 troughs de 6 mm au bas du meuble suspendu. (Dimension détaillée voir ci-dessous image A)

1. Mettre le clapet antiretour sur le capot.
2. Installez ensuite la hotte sous le meuble, serrez avec des vis 4^*35mm (les vis doivent etre utilisées conjointement avec des rondelles et des écrou

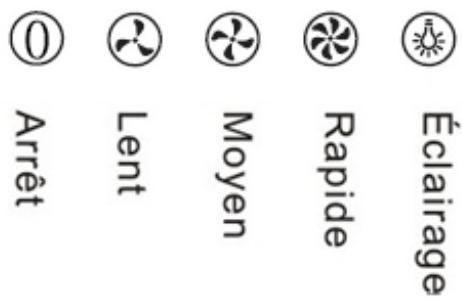

• Appuyez sur la touche « 0 » pour êtreindre le moteur.
• Appuyez sur la touche « ~ » pour que le moteur fonctionne à une vitesse lente.
• Appuyez sur la touche « R » pour que le moteur fonctionne à une vitesse moyenne.
• Appuyez sur la touche « » pour que le moteur fonctionne à une vitesse rapide.
• Appuyez sur la touche « ^2dt^2 ~f~ ~g~ ~f~ ~g~ ~g~ ~g~ ~g~ ~g~ ~g~ ~g~ ~g~ ~g~ ~g~ ~g~ ~g~ ~g~ ~g~ ~g~ pour allumer l'éclairage. Appuyez à nouveau sur cette touche pour éteindre l'éclairage.

CHANGER LES LAMPES D'ECLAIRAGE

ATTENTION: Ne touchez pas les ampoules à mains dues.

Les lampes doivent être remplacées par le fabricant, son service après-vente ou des personnes qualifiées.

• Ce produit contient une source lumineuse de classe d'efficacité énergétique 'G'.
  La source lumineuse de ce produit ne peut etre remplacement que par des personnes qualifiées.

INSTALLER / CHANGER LES FiltRES A CHARBON

1. Retirez le filtré en aluminium de la hotte.
2. Retirez les filtrres à charbon et les changer pour de nouveaux.
3. Remetre le filtré à sa position initiale.

Remarque: Remplacer le filtré à charbon par tous les 3-4 mois.

ENTRETIEN ET NETTOYAGE

• Il est recommandé d'allumer l'appareil avant de commencer à cuisiner.
• Il est recommandé de laisser l'appareil fonctionner 15 minutes après la fin de la cuisson. Avant de nettoyer ou d'entretenir l'appareil, débranchez-le du secteur. Vérifiez que l'appareil est débranché de la prise murale et que sa fiche est sortie de la prise.
• Nettoyez toutes les surfaces extérieures et les boutons de contrôle de l'appareil avec une éponge ou un chiffon doux et un peu de liquide vaisselle. Essuyez l'appareil avec un chiffon doux.
• Utilisez uniquement un chiffon humide, car si de l'eau pénétre dans l'appareil, cela peut l'endommager.
• N'utilisez pas de produit nettoyant contenant de l'acide, du solvant, du chloro ou de la soude.
• N'utilisez pas de produit nettoyant abrasif, par exemple un nettoyant en poudre ou en crème, ni d'éponge abrasive, et n'utilisez pas de tampon à récurer ni d'éponge précédemment utilisée avec un produit nettoyant abrasif, car cela détiériorera le matériel des surfaces de l'appareil.
• Il est recommandé de changer régulierement les filtres charbon au moins tous les 3 mois.
• Le filtrtre aluminium récapère les graisses, les fumées et les poussières, ilIMPACTe donc directement l'efficacité de la hotte aspirante. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) sont le boucher. Nettoyez-le avec un détergent menager. Il est recommandé de nettoyer le filtrtre aluminium tous les mois. Il peut être nettoyé au lave-vaisselle.

ATTENTION : Les filtres sales peuvent s'enflammer !

	Symbole	Valeur	Unité
Identification du modèle	AMICA	AH 1406 AH 1416
Consommation d'énergie annuelle	AEC hotte	30.6	kWh/a
Facteur d'accroissement dans le temps	f	1,7
Classe d'efficacité fluidodynamique	/	E
Efficacité fluidodynamique	FDE hotte	8.8
Classe d'efficacité énergétique	/	C
Indice d'efficacité énergétique	IEE hotte	72.3
Débit d'air mesuré au point de rendement maximal	QBEP	74.4	m3/h
Pression d'air mesurée au point de rendement maximal	PBEP	201	Pa
Débit d'air maximal	Qmax	193.7	m3/h
Puisance électrique à l'entrée mesurée au point de rendement maximal	WBEP	47	W
Puisance nominale du système d'éclairage	WL	2,0	W
Eclairement moyen du système d'éclairage sur la surface de cuisson	Emoyen	74	Lux
Efficacité lumineuse	LE hotte	37	Lux/W
Classe d'efficacité lumineuse	/	A
Efficacité de filtration des graisses	GFE hotte	64.7	%
Classe d'efficacité de filtration des graisses	/	E
Débit d'air à la vitesse minimale	/	65.6	m3/h
Débit d'air à la vitesse maximale	/	136.4	m3/h
Emissions acoustiques de l'air pondérées de la valeur A	LwA	68	dB(A)
Consommation d'énergie en mode «arrêt»	Po	0	W
Consommation d'énergie en mode «veille»	Ps	-	W

RECYCLAGE

Produit

Mise au rebut

Cet apparéil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européen 2012/19/EU afin de pouvoir soit recycler soit demantelé afin de réduire tout impact sur l'environnement. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Les produits électroniques n'avant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

ER

Cet apparel

set appuere, ses accessories

et cordons.

se recyclen

REPRISE

A LA LIVRAISON

A DEPOSER

EN MAGASIN

A DEPOSER

N DECHETERIE

Points de collecte sur www.quefairedemesdechets.fr

Privilégiez la réparation ou le don de votre apparéel !

Emballage

Tous les éléments de l'emballage doivent être jetés séparément dans les poubelles de tri afin de faciliter et de participer au recyclage de ces emballages.

FR

LE TRI

+FACILE

Éléments

Lionellos dIeRbello

+Notice

Séparez les éléments avant de trier
