Type de produit	Hotte visière
Dimensions approximatives	60 cm de large
Poids	Environ 10 kg
Alimentation électrique	230 V, 50 Hz
Puissance	200 W
Débit d'air	Max 400 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	2 lampes halogènes de 28 W
Filtre	Filtre à graisse en aluminium, lavable
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage régulier de la surface
Installation	Installation murale, kit de montage inclus
Compatibilités	Compatible avec les systèmes d'évacuation d'air standard
Normes de sécurité	Conforme aux normes CE
Garantie	2 ans

FOIRE AUX QUESTIONS - AH1416 AMICA

Comment installer la hotte visière AMICA AH1416 ?

Pour installer la hotte visière AMICA AH1416, commencez par lire le manuel d'installation fourni. Assurez-vous d'avoir tous les outils nécessaires. Fixez la hotte au mur à l'aide des vis et chevilles incluses, en respectant les dimensions recommandées pour le montage.

Quels types de filtres sont compatibles avec la hotte AMICA AH1416 ?

La hotte AMICA AH1416 utilise des filtres à graisse en aluminium et des filtres à charbon actif pour la filtration. Assurez-vous d'acheter des filtres compatibles spécifiquement conçus pour ce modèle.

Que faire si la hotte ne s'allume pas ?

Si la hotte AMICA AH1416 ne s'allume pas, vérifiez d'abord si elle est correctement branchée et si l'alimentation électrique fonctionne. Assurez-vous également que le circuit n'est pas disjoncté. Si le problème persiste, contactez le service client.

Comment nettoyer la hotte visière AMICA AH1416 ?

Pour nettoyer la hotte, débranchez-la d'abord. Utilisez un chiffon doux et de l'eau savonneuse pour essuyer la surface extérieure. Les filtres à graisse peuvent être lavés à la main ou au lave-vaisselle selon les instructions du manuel.

Quel est le niveau sonore de la hotte AMICA AH1416 ?

La hotte visière AMICA AH1416 a un niveau sonore qui varie entre 50 et 65 dB en fonction de la vitesse de ventilation choisie.

Est-ce que la hotte AMICA AH1416 peut être utilisée sans évacuation ?

Oui, la hotte AMICA AH1416 peut être utilisée en mode recyclage si vous installez un filtre à charbon actif. Cela permet de purifier l'air sans nécessiter d'évacuation extérieure.

Comment remplacer le filtre à charbon de la hotte AMICA AH1416 ?

Pour remplacer le filtre à charbon, ouvrez le panneau d'accès de la hotte, retirez l'ancien filtre et remplacez-le par un nouveau en vous assurant qu'il est bien en place. Refermez le panneau après l'installation.

Quelle est la puissance d'aspiration de la hotte AMICA AH1416 ?

La hotte AMICA AH1416 a une puissance d'aspiration maximale de 600 m³/h, ce qui la rend efficace pour des cuisines de taille moyenne.

MODE D'EMPLOI AH1416 AMICA

Consulter la notice avant d'installer et d'utiliser cet appareil.

(05.2022/1)

SOMMAIRE

Présentation de l'appareil	Page 3
Avertissements et conseils importants	Page 4
Installation	Page 9
Utilisation	Page 11
Entretien	Page 12
Informations techniques	Page 13
Recyclage	Page 14

CARACTERISTIQUES TECHNIQUES

Dimensions: 60cm x 50cm x 15cm Max.

Moteur : 220-240V 50Hz - 60W

Diamètre de l'orifice d'extraction d'air: 120 mm

Type d'ampoule: LED 1x2W Max.

– Le code ILCOS D pour cette lampe est: DBS-2/65-H-120/33
- Modules LED - lampe rectangulaire
–Puissance maximale: 2 W
-Plage de Tension: AC 110-240V

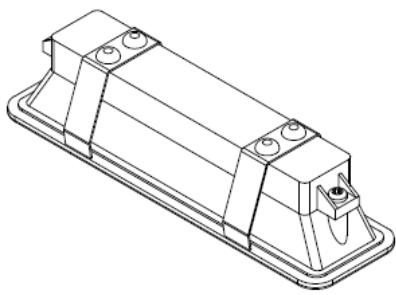

- Dimensions:

Déclaration du fabricant

Le fabricant déclare par la présente que ce produit satisfait aux exigences des directives européennes suivantes :

• Directive basse tension (LVD) 2014/35/EU,
- Directive compatibilité électromagnétique (EMC) 2014/30/EU,
• Directive écoconception (ERP) 2009/125/CE.
• Directive RoHS 2011/65/CE

Elle est ainsi marquée du symbole € et est assortie d'une déclaration de conformité rendue accessible aux régulateurs de marché

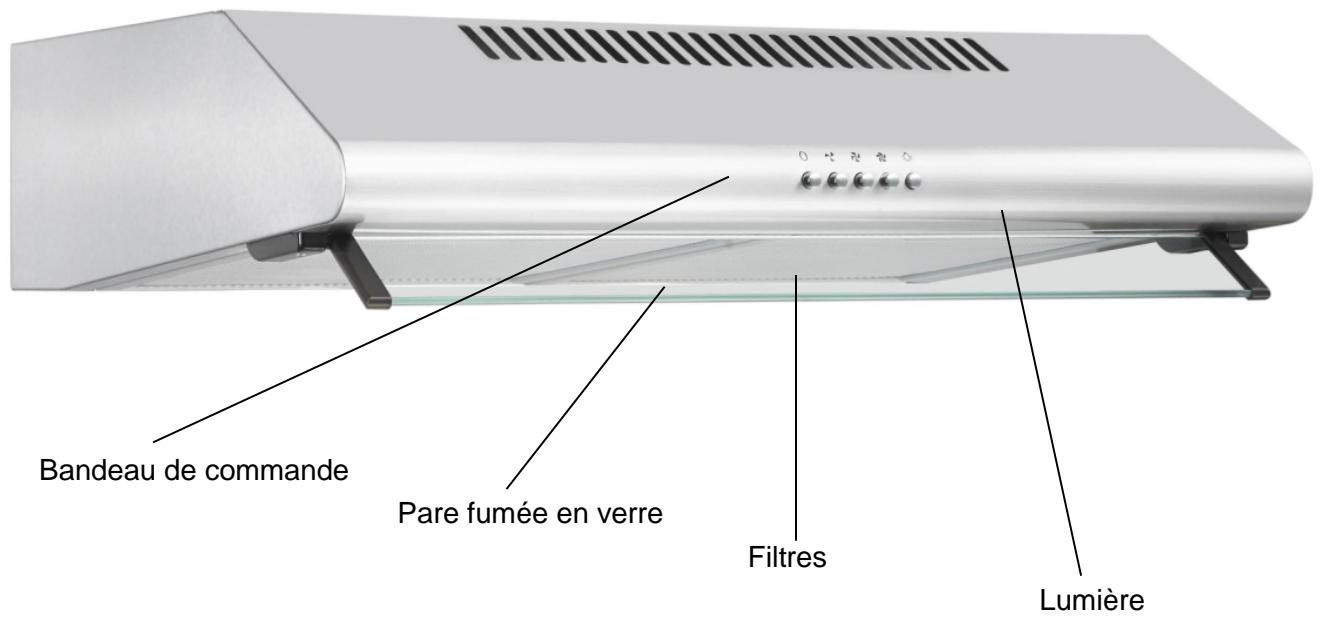

PRESENTATION DE L'APPAREIL

Bandeau de commande Pare fumée en verre Filtres Lumière

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice soit gardée avec l'appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont donnés pour votre sécurité et celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre hotte.

En ce qui concerne les informations pour l'installation et les raccordements électriques, la manipulation, le nettoyage et la mise au rebut de l'appareil, référez-vous aux paragraphes ci-après de la notice.

En ce qui concerne les informations pour la méthode de remplacement des lampes d'éclairage, référez-vous au paragraphe ci-après de la notice.

Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées.

Cet appareil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que :

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels
• les fermes et l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel
• les environnements du type chambres d'hôtes
• la restauration et autres applications similaires y compris la vente au détail

Sécurité

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

- Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

- Ne pas flamber d'aliments sous la hotte de cuisine.

- ATTENTION : Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

- Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

- L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

- La distance minimale entre la surface de la table de cuisson sur laquelle sont posés les ustensiles de cuisson et la partie la plus basse de la hotte aspirante doit être respectée (Si la hotte aspirante est placée au-dessus d'une table de cuisson au gaz, cette distance doit être de 65 cm au minimum).

- Les réglementations concernant le rejet de l'air doivent être respectées.

Dans certaines circonstances, les appareils électriques peuvent être dangereux.

Ne vérifiez pas l'état des filtres quand la hotte aspirante est en fonctionnement.

Ne touchez pas les ampoules pendant ou juste après l'utilisation.

Veillez à ce qu'il n'y ait pas de flammes, car elles risquent d'endommager les filtres et d'engendrer un risque d'incendie. Surveillez constamment les aliments friture pour éviter que l'huile ne surchauffe et ne devienne dangereuse.

Débranchez la fiche électrique de l'appareil avant toute opération d'entretien.

- Faites attention lorsque la hotte aspirante est utilisée en même temps qu'une cheminée ou un brûleur ouvert utilisant l'air environnant et alimenté par une source d'énergie autre

que l'électricité, car la hotte aspirante extrait l'air environnant nécessaire à la combustion par le brûleur ou la cheminée.

- La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10^-5 bar).

- Avertissement : Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques.

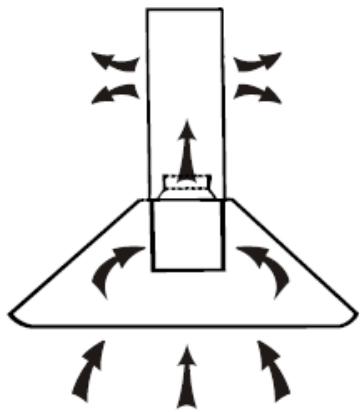

MODE DE FONCTIONNEMENT :

L'appareil a été conçu pour extraire l'air (l'air est aspiré et nettoyé par un filtre aluminium, puis il est rejeté à l'extérieur via un tuyau d'évacuation de 150 mm de diamètre (non fourni avec l'appareil)) ou recycler l'air (l'air est aspiré et nettoyé par un filtre carbone (non fourni avec cet appareil)).

- Pour extraire l'air, votre hotte aspirante doit être installée comme ceci :

- Pour recycler l'air, votre hotte aspirante doit être installée comme ceci :

ATTENTION : Le filtre carbone et le tuyau d'évacuation ne sont pas fournis avec l'appareil. Contactez un distributeur local pour plus d'informations.

La hotte aspirante doit être placée à 65 cm au-dessus de la surface de la table de cuisson.

Avant d'installer l'appareil, éteignez-le et débranchez-le de la prise électrique.

Attention, cette notice indique la méthode pour installer la hotte sur un mur en béton. Pour la fixation murale utiliser des vis et des chevilles adaptées à votre mur. En cas de doute contacter votre magasin de bricolage ou un professionnel.

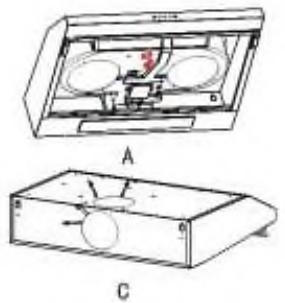

Raccordement en mode évacuation (l'air est évacué à l'extérieur) :

Tourner le levier sur la position en mode extérieur (Image A), installer le clapet anti-retour et le tuyau d'évacuation (non fourni) sur la sortie choisie, couvrir l'autre sortie avec le capot en plastique, et retirer le filtre à charbon, le cas échéant (Image C).

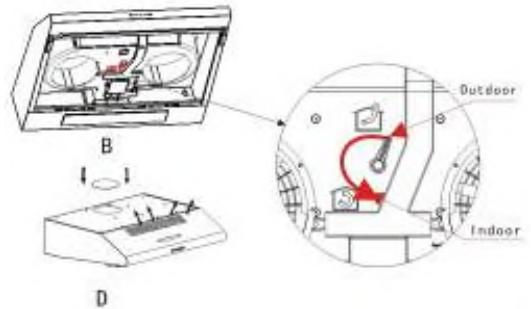

Raccordement en mode recyclage (l'air est filtré et redistribué dans la pièce) :

Tournez le levier à la position de mode intérieur (Image B), installer les deux capots de sortie, et insérer un filtre à charbon (non fourni) (Image D).

Installation de l'appareil (en mode évacuation)

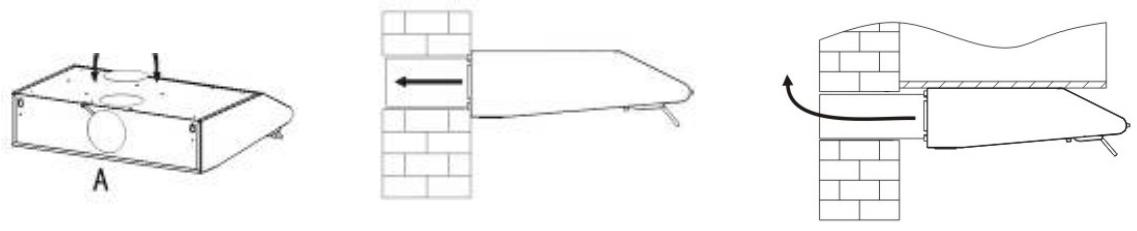

La hotte est livrée avec deux sorties d'air possible, et un couvercle en plastique pour être monté dans le trou non utilisé ainsi qu'un clapet antiretour pour être monté dans l'autre sortie en fonction de la solution choisie:

Evacuation arrière (A)

Évacuation par le dessus (B).

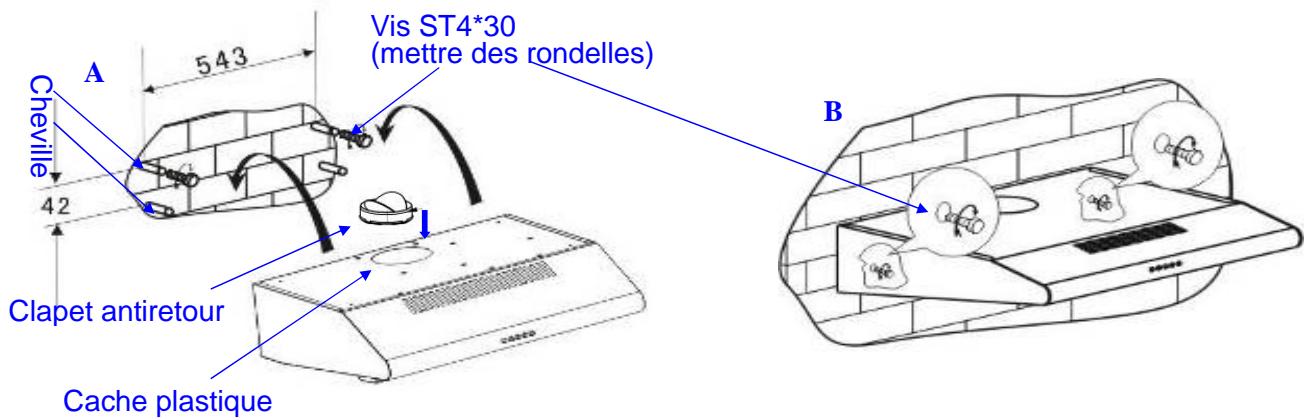

1. Pour installer la hotte sur le mur, percer deux trous de 8mm sur un endroit approprié en fonction de la distance du centre du trou dans le côté arrière de la hotte. (Dimension détaillée voir ci-dessous (A)
2. Insérez les chevilles dans les deux trous.
3. Insérez deux vis ST4 * 30 dans les chevilles et les serrer (utiliser des vis avec des rondelles).
4. Mettre en place le capot de la hotte sur les vis fixes.
5. Ensuite, fixer la hotte au mur avec les deux autres chevilles et deux vis ST4 * 30. (Voir B)

A 543 Cheville 42 Vis ST4*30 (mettre des rondelles) Clapet antiretour Cache plastique B

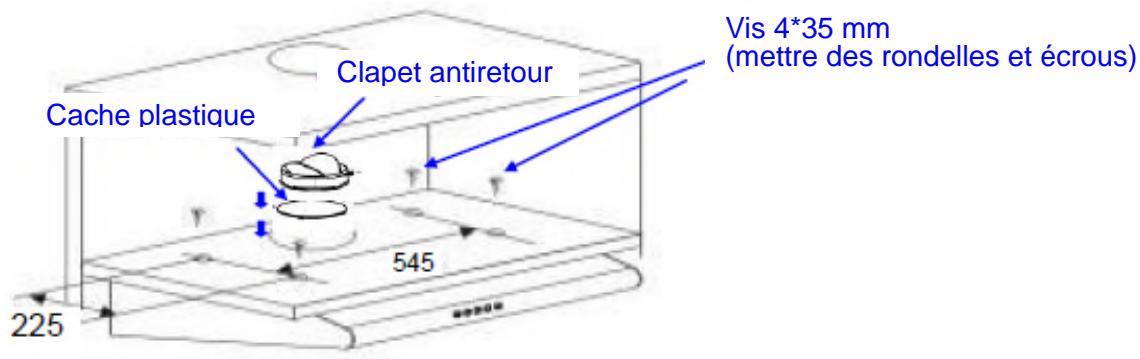

Installation dans un meuble de cuisine :

1. Percez 4 trous de 6 mm au bas du meuble suspendu. (Dimension détaillée voir ci-dessous image A)

Clapet antiretour Cache plastique Vis 4*35 mm (mettre des rondelles et écrous) 225 545

1. Mettre le clapet antiretour sur le capot.
2. Installez ensuite la hotte sous le meuble, serrez avec des vis 4 * 35mm (les vis doivent être utilisées conjointement avec des rondelles et des écrou

Éclairage Rapide Moyen Lent Arrêt

• Appuyez sur la touche « 🍴 » pour éteindre le moteur.
• Appuyez sur la touche « 📋 » pour que le moteur fonctionne à une vitesse lente.
• Appuyez sur la touche « 📋 » pour que le moteur fonctionne à une vitesse moyenne.
• Appuyez sur la touche « ♣ » pour que le moteur fonctionne à une vitesse rapide.
• Appuyez sur la touche « » pour allumer l'éclairage. Appuyez à nouveau sur cette touche pour éteindre l'éclairage.

CHANGER LES LAMPES D'ECLAIRAGE

ATTENTION : Ne touchez pas les ampoules à mains nues.

Les lampes doivent être remplacées par le fabricant, son service après-vente ou des personnes qualifiées.

• Ce produit contient une source lumineuse de classe d'efficacité énergétique 'G'.
• La source lumineuse de ce produit ne peut être remplacée que par des personnes qualifiées.

INSTALLER / CHANGER LES FILTRES A CHARBON

1. Retirez le filtre en aluminium de la hotte.
2. Retirez les filtres à charbon et les changer pour de nouveaux.
3. Remettre le filtre à sa position initiale.

Remarque: Remplacer le filtre à charbon par tous les 3-4 mois.

OUVRIR

FERMER

ENTRETIEN ET NETTOYAGE

• Il est recommandé d'allumer l'appareil avant de commencer à cuisiner.
• Il est recommandé de laisser l'appareil fonctionner 15 minutes après la fin de la cuisson. Avant de nettoyer ou d'entretenir l'appareil, débranchez-le du secteur. Vérifiez que l'appareil est débranché de la prise murale et que sa fiche est sortie de la prise.
• Nettoyez toutes les surfaces extérieures et les boutons de contrôle de l'appareil avec une éponge ou un chiffon doux et un peu de liquide vaisselle. Essuyez l'appareil avec un chiffon doux.
• Utilisez uniquement un chiffon humide, car si de l'eau pénètre dans l'appareil, cela peut l'endommager.
• N'utilisez pas de produit nettoyant contenant de l'acide, du solvant, du chlore ou de la soude.
• N'utilisez pas de produit nettoyant abrasif, par exemple un nettoyant en poudre ou en crème, ni d'éponge abrasive, et n'utilisez pas de tampon à récurer ni d'éponge précédemment utilisée avec un produit nettoyant abrasif, car cela détériorera le matériau des surfaces de l'appareil.
• Il est recommandé de changer régulièrement les filtres charbon au moins tous les 3 mois.
• Le filtre aluminium récupère les graisses, les fumées et les poussières, il impacte donc directement l'efficacité de la hotte aspirante. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) vont le boucher. Nettoyez-le avec un détergent ménager. Il est recommandé de nettoyer le filtre aluminium tous les mois. Il peut être nettoyé au lave-vaisselle.

ATTENTION : Les filtres sales peuvent s'enflammer !

	Symbole	Valeur	Unité
Identification du modèle	AMICA	AH 1406AH 1416
Consommation d'énergie annuelle	AEC hotte	30.6	kWh/a
Facteur d'accroissement dans le temps	f	1,7
Classe d'efficacité fluidodynamique	/	E
Efficacité fluidodynamique	FDE hotte	8.8
Classe d'efficacité énergétique	/	C
Indice d'efficacité énergétique	IEE hotte	72.3
Débit d'air mesuré au point de rendement maximal	QBEP	74.4	m3/h
Pression d'air mesurée au point de rendement maximal	PBEP	201	Pa
Débit d'air maximal	Qmax	193.7	m3/h
Puissance électrique à l'entrée mesurée au point de rendement maximal	WBEP	47	W
Puissance nominale du système d'éclairage	WL	2,0	W
Eclairement moyen du système d'éclairage sur la surface de cuisson	Emoyen	74	Lux
Efficacité lumineuse	LE hotte	37	Lux/W
Classe d'efficacité lumineuse	/	A
Efficacité de filtration des graisses	GFE hotte	64.7	%
Classe d'efficacité de filtration des graisses	/	E
Débit d'air à la vitesse minimale	/	65.6	m3/h
Débit d'air à la vitesse maximale	/	136.4	m3/h
Emissions acoustiques de l'air pondérées de la valeur A	LWA	68	dB(A)
Consommation d'énergie en mode «arrêt»	Po	0	W
Consommation d'énergie en mode «veille»	Ps	-	W

RECYCLAGE

Produit

Mise au rebut

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/EU afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

FR Cet appareil, ses accessoires et cordons se recyclent REPRISE À LA LIVRAISON OU À DÉPOSER EN MAGASIN OU À DÉPOSER EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Emballage

Tous les éléments de l'emballage doivent être jetés séparément dans les poubelles de tri afin de faciliter et de participer au recyclage de ces emballages.

FR LE TRI + FACILE Éléments d'emballage + Notice

Séparez les éléments avant de trier
