WH7IPC15BM61 - Lave-vaisselle WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	Whirlpool
Modèle	WH7IPC15BM61
Capacité	14 couverts
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids	45 kg
Tension / Fréquence	220-240 V / 50 Hz
Courant / Puissance	10 A / 1900 W
Pression d'eau	0,05 - 1,0 MPa
Programmes	Eco, Intensif Auto 65°, Mixte Auto 55°, Rapide Auto 50°, Rapide 45°, Cristal 45°, Silencieux 55°, Antibactérien 65°, Prélavage, Autonettoyant
Options	Power Clean, Demi-charge, Extra Sec, Départ Différé, NaturalDry
Consommation d'eau (programme Eco)	9,5 L/cycle
Consommation d'énergie (programme Eco)	0,76 kWh/cycle
Durée du programme Eco	3:30 h:min
Niveau sonore	44 dBA
Système de séchage	NaturalDry (ouverture automatique de la porte)
Adoucisseur d'eau	Oui, avec réservoir de sel régénérant
Distributeur de liquide de rinçage	Oui, réglable (0-5)
Distributeur de détergent	Oui, avec compartiment pour prélavage
Paniers	3 paniers : inférieur, supérieur (hauteur réglable), compartiment à couverts
Zone Power Clean	Oui, dans le panier inférieur
Filtres	Ensemble filtré à 3 éléments, nettoyable
Détection automatique de saleté	Oui, ajuste le programme
Alarme détartrage	Oui, avec blocage si non traité
Classe énergétique	E (selon ancienne échelle, à confirmer)

FOIRE AUX QUESTIONS - WH7IPC15BM61 WHIRLPOOL

Que faire si le voyant de sel est allumé ?

Le réservoir de sel est presque vide. Remplissez-le de sel régénérant et vérifiez le réglage de dureté de l'eau. Consultez la section REMPLIR LE RÉSERVOIR DE SEL.

Comment ajuster le dosage du liquide de rinçage ?

Si la vaisselle présente des traces bleuâtres, réduisez le dosage (niveau 1-2). Si elle est mouillée ou avec des traces de calcaire, augmentez-le (niveau 4-5). Utilisez le menu Réglages de l'appareil.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché et que la porte est bien fermée. Si l'alimentation est rétablie après une panne, ouvrez la porte, appuyez sur DÉPART/Pause et refermez dans les 4 secondes.

Pourquoi la vaisselle n'est-elle pas propre après le lavage ?

Assurez-vous que les bras d'aspersion tournent librement, que le filtre n'est pas bouché, que le programme adapté est sélectionné, et que le réservoir de sel est plein. Consultez la section DÉPANNAGE.

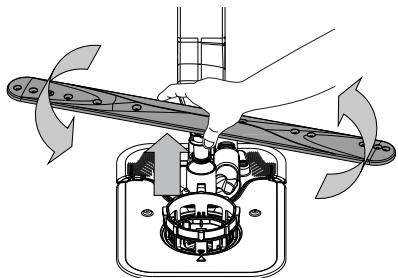

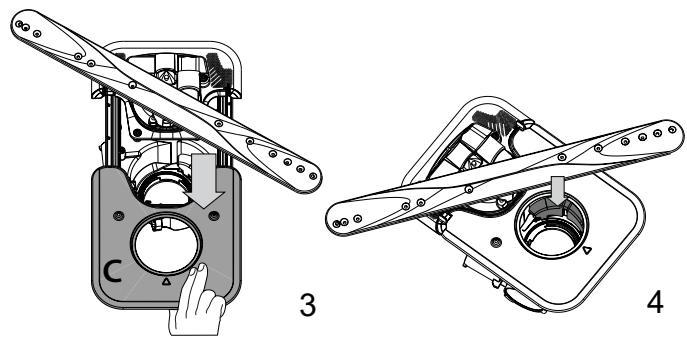

Comment nettoyer les filtres du lave-vaisselle ?

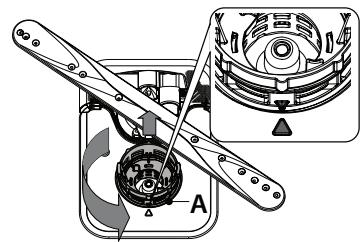

Démontez l'ensemble filtré (tournez le filtre cylindrique dans le sens antihoraire, retirez le panier et la plaque). Nettoyez sous l'eau courante avec une brosse non métallique. Remontez correctement en alignant les triangles.

Que signifie le code d'erreur H20 ?

Le code H20 indique un problème d'arrivée d'eau. Vérifiez que le robinet est ouvert, que le tuyau n'est pas plié et que le tamis n'est pas obstrué. Après correction, appuyez sur DÉPART/Pause et fermez la porte.

Comment utiliser le programme Autonettoyant ?

Lancez le programme Autonettoyant 65° au moins une fois par mois, avec un produit détartrant spécifique, lorsque le lave-vaisselle est vide. Cela élimine les dépôts de calcaire et les odeurs.

Pourquoi la porte ne se ferme-t-elle pas correctement ?

Assurez-vous qu'aucun objet ne dépasse des paniers et que la tige du système NaturalDry est bien rentrée. Poussez la porte fermement jusqu'au déclic.

Comment régler la dureté de l'eau ?

Renseignez-vous auprès de votre fournisseur d'eau. Accédez au menu Réglages (maintenez la touche Demi-charge 3 secondes), sélectionnez le réglage [-] et choisissez le niveau adapté (1 à 5). Consultez le tableau de dureté.

Que signifie le message 'dES' sur l'écran ?

L'alarme dES (détartrage) indique une accumulation de calcaire. Lancez immédiatement le programme Autonettoyant avec un détartrant. Si non traité, l'appareil se bloquera. Vérifiez aussi le sel et le réglage de dureté.

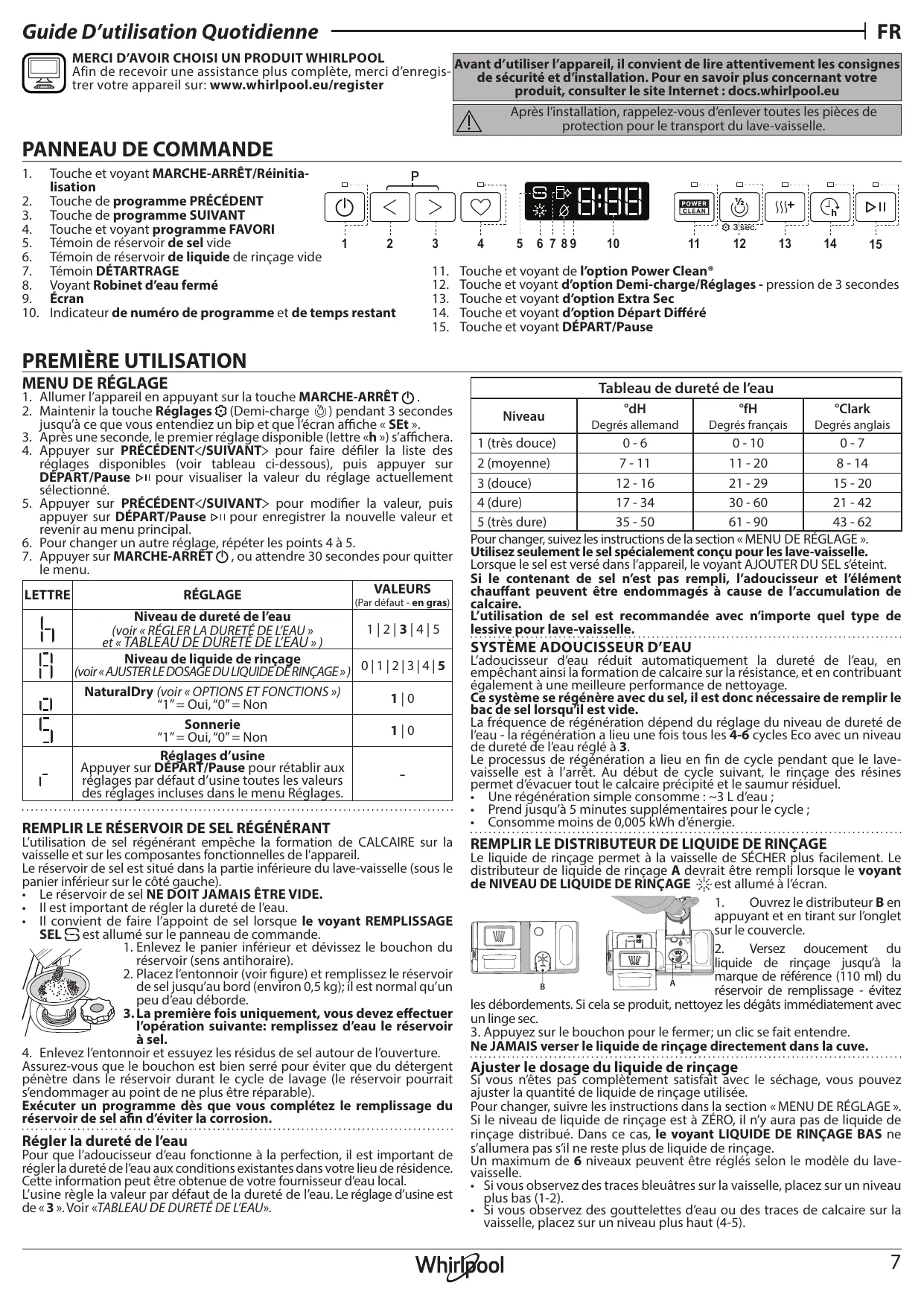

MODE D'EMPLOI WH7IPC15BM61 WHIRLPOOL

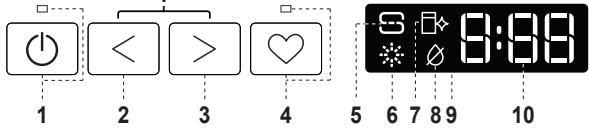

1. Touche et voyant MARCHE-ARRÊT/Réinitialisation
2. Touche de programme PRÉCÉDENT
3. Touche de programme SUIVANT
4. Touche et voyant programme FAVORI
5. Témoin de réservoir de sel vide
6. Témoin de réservoir de liquide de rinçage vide
7. Témoin DÉTARTRAGE
8. Voyant Robinet d'eau fermé
9. Écran
10. Indicateur de nombre de programme et de temps restant

1. Touche et voyant de l'option Power Clean
2. Touche et voyant d'options Demi-charge/Réglages - pression de 3 secondes
3. Touche et voyant d'option Extra Sec
4. Touche et voyant d'options Départ Différé
5. Touche et voyant DÉPART/Pause

PREMIÈRE UTILISATION

MENU DE RÉGLAGE

1. Allumer l'appareil en appuyant sur la touche MARCHE-ARRÊT (1).
2. Maintenir la touche Réglages (Demi-charge) pendant 3 secondes jusqu'à ce que vous entendiez un bip et que l'écran affiche « SETs ».
3. Après une seconde, le premier réglage disponible (lettre « h ») s'affichera.
4. Appuyer sur PRÉCÉDENT pour faire défiler la liste des réglages disponibles (voir tableau ci-dessous), puis appuyer sur DÉPART/Pause ▷ pour visualiser la valeur du réglage actuellement sélectionné.
5. Appuyer sur PRÉCÉDENT pour modifier la valeur, puis appuyer sur DÉPART/Pause ▷ pour enregistrer la nouvelle valeur et revenir au menu principal.
6. Pour changer un autre réglage, répéter les points 4 à 5.
7. Appuyer sur MARCHE-ARRÊT, ou attendre 30 secondes pour quitter le menu.

LETTRE	RÉGLAGE	VALEURS (Par défaut - en gras)
[-]	Niveau de durété de l'eau (voir « RÉGLER LA DURETE DE L'EAU » et « TABLEAU DE DURETE DE L'EAU »)	1 | 2 | 3 | 4 | 5
[+]	Niveau de liquide de rinceage (voir « AJUSTER LE DOSAGE DU LIQUIDE DE RINÇAGE »)	0 | 1 | 2 | 3 | 4 | 5
[ ]	NaturalDry (voir « OPTIONS ET FONCTIONS ») “1” = Oui, “0” = Non	1 | 0
[ ]	Sonnerie “1” = Oui, “0” = Non	1 | 0
[-]	Réglages d'usine Appuyer sur DEPART/Pause pour rétablit aux réglages par défaut d'usine toutes les valeurs des réglages inclues dans le menu Réglages.	-

REMPLIR LE RÉSERVOIR DE SEL RÉGÉNÉRANT

L'utilisation de sel régénérant empêche la formation de calcaire sur la vaisselle et sur les composantes fonctionnelles de l'appareil.

Le réservoir de sel est situé dans la partie inférieure du lave-vaisselle (sous le panier inférieur, sur le côté gauche).

Le réservoir de sel NE DOIT JAMAIS ÊTRE VIDE. Il est important de régler la dureté de l'eau. Il convient de faire l'appoint de sel lorsque le voyant REMPLISSAGE SEL est allumé sur le panneau de commande.

1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire).
2. Placez l'entonnoir (voir figure) et remplissez le réservoir de sel jusqu'au bord (environ 0,5 kg) ; il est normal qu'un peu d'eau déborde.
3. La première fois uniquement, vous devez effectuer l'opération suivante : remplissez d'eau le réservoir à sel.
4. Enlevez l'entonnoir et essuyez les résidus de sel autour de l'ouverture. Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Exécutez un programme dès que vous complétez le remplissage du réservoir de sel afin d'éviter la corrosion.

Régler la dureté de l'eau

Pour que l'adoucisseur d'eau fonctionne à la perfection, il est important de régler la dureté de l'eau aux conditions existantes dans votre lieu de résidence. Cette information peut être obtenue auprès de votre fournisseur d'eau local.

L'usine règle la valeur par défaut de la dureté de l'eau. Le réglage d'usine est de « 3 ». Voir « TABLEAU DE DURETÉ DE L'EAU ».

Tableau de dureté de l'eau
Niveau	°dH Degrés allemand	°fH Degrés français	°Clark Degrés anglais
1 (très douce)	0 - 6	0 - 10	0 - 7
2 (moyenne)	7 - 11	11 - 20	8 - 14
3 (douce)	12 - 16	21 - 29	15 - 20
4 (dure)	17 - 34	30 - 60	21 - 42
5 (très dure)	35 - 50	61 - 90	43 - 62

Pour changer, suivez les instructions de la section « MENU DE RÉGLAGE ». Utilisez seulement le sel spécifique conçu pour les lave-vaisselle.

Lorsque le sel est versé dans l'appareil, le voyant AJOUTER DU SEL s'éteint. Si le contenant de sel n'est pas rempli, l'adoucisseur et l'élément chauffant peuvent être endommagés à cause de l'accumulation de calcaire.

L'utilisation de sel est recommandée avec n'importe quel type de lessive pour lave-vaisselle.

SYSTÈME ADOUCISSEUR D'EAU

L'adoucisseur d'eau réduit automatiquement la dureté de l'eau, empêchant ainsi la formation de calcaire sur la résistance, et contribuant également à une meilleure performance de nettoyage.

Ce système se régénère avec du sel, il est donc nécessaire de remplir le bac de sel lorsqu'il est vide.

La fréquence de régénération dépend du réglage du niveau de dureté de l'eau - la régénération a lieu une fois tous les 4-6 cycles Eco avec un niveau de dureté de l'eau réglé à 3.

Le processus de régénération a lieu en fin de cycle pendant que le lave-vaisselle est à l'arrêt. Au début du cycle suivant, le rinçage des résines permet d'évacuer tout le calcaire précipité et la saumure résiduelle.

Une régénération simple consomme : environ 3 L d'eau ; - prend jusqu'à 5 minutes supplémentaires pour le cycle ; - consomme moins de 0,005 kWh d'énergie.

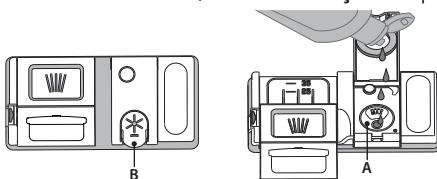

REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rinçage permet à la vaisselle de sécher plus facilement. Le distributeur de liquide de rinçage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l'écran.

1. Ouvrez le distributeur B en appuyant et en tirant sur l'onglet sur le couvercle.
2. Versez doucement du liquide de rinçage jusqu'à la marque de référence (110 ml) du réservoir de remplissage - évitez

les débordements. Si cela se produit, nettoyez les dégâts immédiatement avec un linge sec. 3. Appuyez sur le bouchon pour le fermer ; un clic se fait entendre. Ne JAMAIS verser le liquide de rinçage directement dans la cuve.

Ajuster le dosage du liquide de rinçage

Si vous n'êtes pas complètement satisfait du séchage, vous pouvez ajuster la quantité de liquide de rinçage utilisée.

Pour changer, suivez les instructions dans la section « MENU DE RÉGLAGE ». Si le niveau de liquide de rinçage est à ZÉRO, il n'y aura pas de liquide de rinçage distribué. Dans ce cas, le voyant LIQUIDE DE RINÇAGE BAS ne s'allumera pas s'il ne reste plus de liquide de rinçage.

Un maximum de 6 niveaux peuvent être réglés selon le mode du lave-vaisselle.

• Si vous observez des traces bleuâtres sur la vaisselle, placez sur un niveau plus bas (1-2).
• Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisselle, placez sur un niveau plus haut (4-5).

REMPLIR LE DISTRIBUTEUR DE DÉTERGENT Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

1. Lorsque vous dosez le détergent, consultez les informations mentionnées précédemment pour ajuster la quantité correcte. À l'intérieur du distributeur D se trouvent des indications pour aider au dosage de la lessive.
2. Enlevez les résidus de détergent sur le bord des récipients avant de fermer le couvercle ; un clic se fait entendre.
3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place.

Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme. L'utilisation d'un détergent non conçu pour les lave-vaisselle peut provoquer un dysfonctionnement ou des dommages à l'appareil.

UTILISATION QUOTIDIENNE

1. VÉRIFIER LE BRANCHEMENT DE L'EAU

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

2. ALLUMER LE LAVE-VAISSELLE

Ouvrez la porte et appuyez sur la touche MARCHE-ARRÊT.

1. 3. CHARGER LES PANIERS (voir CHARGEMENT DES PANIERS).

4. REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

5. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE

Sélectionnez le meilleur programme selon le type de vaisselle et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche PRÉCÉDENT/SUIVANT sélectionnée. Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS). Toutes les options ne sont pas compatibles avec tous les programmes.

6. DÉMARRER

Démarrez le cycle de lavage en appuyant sur la touche DÉPART/PAUSE (le voyant est allumé) et en fermant la porte dans les 4 secondes. Quand le programme démarre, vous entendez un bip simple. Si la porte n'a pas été fermée dans les 4 secondes, le signal d'alarme est activé. Dans ce cas, ouvrez la porte, appuyez sur la touche DÉPART/PAUSE et fermez de nouveau la porte dans les 4 secondes.

7. FIN DU CYCLE DE LAVAGE

La fin du programme de lavage est indiquée par un son et l'écran affiche END (FIN). Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE-ARRÊT.

Pour éviter de vous brûler, attendez quelques minutes avant de décharger la vaisselle. Déchargez les paniers en commençant par le panier inférieur.

MODIFICATION D'UN PROGRAMME EN COURS

Si vous avez sélectionné le mauvais programme, vous pouvez le changer, à condition que ce soit fait au tout début du cycle. Pour cela, effectuez une RÉINITIALISATION de la machine : appuyez sur la touche MARCHE-ARRÊT et maintenez-la appuyée pendant plus de 3 secondes, et la machine s'éteindra. Le tableau de commande affichera « 0:01 ». Fermez la porte et attendez la fin du cycle de vidange (environ 1 minute). Ouvrez la porte et rallumez la machine en utilisant le bouton MARCHE-ARRÊT et sélectionnez le nouveau programme de lavage et les éventuelles options souhaitées. Démarrez le cycle en appuyant sur la touche DÉPART/Pause et en fermant la porte dans les 4 secondes.

AJOUT DE VAISSELLE SUPPLÉMENTAIRE

Sans couper la machine, ouvrez la porte tout d'abord légèrement pour éviter que l'eau n'éclabousse (le voyant DÉPART/Pause commence à clignoter). Attention : vapeur chaude. Placez la vaisselle dans le lave-vaisselle. Appuyez sur la touche DÉPART/Pause et fermez la porte dans les 4 secondes, le cycle reprendra à l'endroit où il a été interrompu.

INTERRUPTIONS ACCIDENTELLES

Si la porte est ouverte durant le cycle de lavage, ou s'il y a une panne de courant, le cycle s'interrompt. Fermez la porte et le cycle reprendra au moment où il a été interrompu UNIQUEMENT SI VOUS APPUYEZ sur la touche DÉPART/Pause et fermez la porte dans les 4 secondes.

AVIS ET CONSEILS

CONSEILS

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu'elle tienne bien en place et ne risque pas de tomber ; et placez les récipients avec les ouvertures vers le bas et les parties concaves/convexes de côté pour permettre à l'eau d'atteindre toutes les surfaces et couler librement.

Avertissement : vérifiez que les couvercles, poignées et poêles à frire n'empêchent pas les bras d'aspersion de tourner librement. Placez les petits articles dans le panier à couvert. La vaisselle et les casseroles très sales doivent être placées sur le panier inférieur car les jets d'eau sont plus forts dans cette section et permettent un meilleur rendement lors du lavage. Après avoir chargé l'appareil, assurez-vous que les bras d'aspersion peuvent bouger librement.

VAISSELLE QUI NE CONVIENT PAS

Vaisselle et couverts en bois. - Verres décoratifs délicats, produits artisanaux, et vaisselle antique. Les garnitures ne sont pas résistantes. - Les pièces en matériel synthétique qui ne supportent pas les hautes températures. La vaisselle en cuivre ou en étain. La vaisselle tachée de cendre, de cire, de graisse lubrifiante, ou d'encre.

Les couleurs des garnitures de verre et des pièces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi devenir opaques après plusieurs cycles de lavage.

VERRES ET VAISSELLE ENDOMMAGÉS

• Utiliser uniquement des verres ou de la porcelaine lavables au lave-vaisselle conformément aux recommandations du fabricant. Utilisez un détergent doux, adapté à la vaisselle.
• Retirez les verres et les couverts du lave-vaisselle aussitôt que le cycle de lavage est terminé.

ASTUCES SUR L'ÉCONOMIE D'ÉNERGIE

• Lorsque le lave-vaisselle domestique est utilisé conformément aux instructions du fabricant, le lavage de la vaisselle dans un lave-vaisselle consomme habituellement MOINS D'ÉNERGIE et d'eau que le lavage à la main.
• Afin d'optimiser l'efficacité du lave-vaisselle, il est recommandé de débuter le cycle de lavage une fois que le lave-vaisselle est totalement chargé. Le chargement du lave-vaisselle domestique jusqu'à la capacité indiquée par le fabricant contribuera à économiser de l'énergie et de l'eau. Vous trouverez des informations sur le chargement correct de la vaisselle dans le chapitre CHARGEMENT DES PANIERS. En cas de chargement partiel, il est recommandé d'utiliser des options de lavage spécifiques si elles sont disponibles (Demi-charge / Zone Wash / Multizone), en remplissant uniquement les paniers sélectionnés. Un chargement incorrect ou une surcharge du lave-vaisselle peut augmenter l'utilisation des ressources (telles que l'eau, l'énergie et le temps, et augmenter le niveau de bruit), en réduisant les performances de nettoyage et de séchage.
• Un prérinçage manuel des éléments de vaisselle provoque une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

HYGIÈNE

Pour éviter les odeurs et les dépôts qui pourraient s'accumuler dans le lave-vaisselle, lancer le programme Autonettoyant (sans vaisselle à l'intérieur) au moins une fois par mois (cf. rubrique OPTIONS ET FONCTIONS).

RÉSISTANCE AU GEL

Si l'appareil est installé dans une pièce exposée au risque de gel, vidangez-le complètement. Fermez la valve d'eau, retirez les tuyaux d'arrivée et de vidange, puis laissez l'eau s'écouler. Assurez-vous que l'adoucisseur d'eau est plein de sel régénérant dissous dans le réservoir de sel, pour protéger l'appareil des températures pouvant aller jusqu'à -20°C. Si l'appareil a été conservé dans des conditions de gel, il doit rester à une température ambiante de 5°C minimum pendant au moins 24 heures avant la première utilisation.

TABLEAU DES PROGRAMMES

Pro-gramme	Description des programmes		Séchage	NaturalDry	Options disponibles (*)	Durée du programme de lavage (h:min)	Consommation d'eau (l/cycle)	Consommation d'énergie (kWh/cycle)
P1 Eco	Éco 50°- Le programme Eco est adapté pour nettoyer la vais-elle normalement sale. Pour cette utilisation, c'est le pro-gramme qui a une consommation d'eau et d'énergie la plus optimale. Il est utilisé pour évaluer la conformité à la législation européen en matière d'éco-conception.		✓	✓	POWER 1/2 C CLEAN	3:30	9,5	0,76
P2 A	Intensif Auto 65°- Programme automa-tique pour la vaisse et les casseroles très sales.	Détermine le de-gré de saleté de la vaisse et règle le programme en fonction de celui-ci. Lorsque le capteur déetecte le degré de saleté, une animatique apparaît sur l'afficheur et la durée du cycle est mise à jour.	✓	✓	POWER 1/2 C CLEAN	2:25-3:10	15,5-24,5	1,30-1,70
P3 A	Mixte Auto 55°- Programme automa-tique pour de la vaisse normalement sale avec des résidus d'aliments séchéés.		✓	✓	POWER 1/2 C CLEAN	1:20-3:00	7,5-19,5	0,75-1,20
P4 A	Rapide Auto 50°- Programme automa-tique pour de la vaisse normalement et légèrement sale. Le cycle quotidien qui assure un nettoyage optimal et des performances de séchage en moins de temps.		✓	✓	POWER 1/2 C CLEAN	1:00-1:50	7,5-15,5	0,70-1,10
P5 A	Rapide 45°- Ce programme est recommendé pour une quantité limitée de vaisse légèrement sale sans résidus d'aliments séchéés. N'inclut pas de phase de séchage.		-	✓	1/2 C h	0:30 - 0:40	10,0 - 12,0	0,55-0,65
P6 A	Cristal 45°- Programme pour la vaisse délicate, plus sensible aux températures élevées, comme les verres et les tasses.	✓	✓	1/2 C h	1:40-1:50	12,5-16,5	0,95-1,20
P7 A	Silencieux 55°- Adéquat lorsque l'appareil fonctionne la nuit. Assure un nettoyage et des performances de séchage op-timaux avec les plus faibles émissions de bruit.	✓	✓	1/2 C h	3:50-4:10	10,5-14,5	0,80 1,15
P8 A	Antibacterien 65°- Vaisse sale ou très sale, avec lavage antibacterien supplémentaire. Peut être utilisé pour effectuer l'entretien du lava-vaisse.	✓	-	1/2 C h	1:55-2:10	12,0-19,0	1,40-1,80
P9 A	Prélavage - Utilisez ce programme pour rafraîchir la vaisse qui sera lavée plus tard. N'utilise pas de détergent avec ce programme.	-	✓	1/2 C h	0:12	4,5	0,10
P10 A	Autonettoyant 65°- Programme à utiliser pour effectuer l'entretien du lava-vaisse, à réaliser uniquement lorsque le lava-vaisse est VIDE en utilisant des détergents spécifiquees concus pour l'entretien du lava-vaisse.	-	-	1/2 h	1:15	11,0	1,10

Les données du programme Eco sont mesurées dans des conditions de laboratoire conformément à la norme européenne EN 60436:2020. Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à : [e-mail]. Aucun prétraitement de la vaisselle n'est nécessaire avant l'un quelconque des programmes. *) Les options ne peuvent pas toutes être utilisées en même temps. * Les valeurs indiquées pour des programmes différents du programme Eco sont fournies à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

Les OPTIONS peuvent être sélectionnées/désélectionnées, après avoir choisi le programme, directement en appuyant sur la touche correspondante (si disponibles - les témoins s'allument) (voir le PANNEAU DE COMMANDE). Si une option n'est pas compatible avec le programme sélectionné (voir TABLEAU DES PROGRAMMES), le voyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée. Une option peut changer le temps ou la consommation d'eau ou d'énergie du programme.

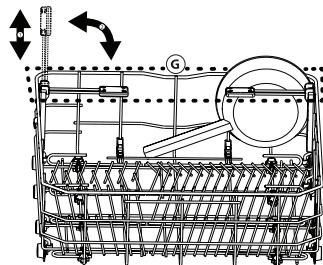

POWER CLEAN® - Grâce aux jets haute pression supplémentaires, cette option fournit un lavage plus intensif et puissant dans le panier inférieur, dans la zone spécifique. Elle est recommandée pour le lavage des poêles et des casseroles (Voir la section de chargement Power Clean®).

DEMI-CHARGE - S'il n'y a pas trop de vaisselle à laver, l'option DEMI-CHARGE est utilisée pour économiser de l'eau, de l'électricité et du temps en fonction du programme choisi.

Rappelez-vous de diminuer de moitié la quantité de détergent.

EXTRA SEC - Une température supérieure pendant le rinçage final et une phase de séchage prolongée permettent un séchage amélioré. L'option EXTRA SEC prolonge le cycle de lavage.

DÉPART DIFFÉRÉ - Le début du programme peut être différé entre 30 minutes et 24 heures.

1. Sélectionnez le programme et les options souhaités. Appuyez sur la touche DÉPART DIFFÉRÉ (plusieurs fois) pour retarder le début du programme. Réglable de 0:30 à 24 heures. Une fois que le réglage de 24 heures est atteint, appuyer encore une fois sur DÉPART DIFFÉRÉ pour désactiver la fonction DÉPART DIFFÉRÉ.
2. Appuyez sur la touche DÉPART/Pause et fermez la porte dans un délai de 4 sec. : la minuterie commence le compte à rebours.
3. Une fois le temps écoulé, le voyant s'éteint et le programme démarre automatiquement.

La fonction DÉPART DIFFÉRÉ ne peut pas être modifiée lorsque le programme est en cours.

DÉTECTION - Lorsque le capteur détecte le niveau de saleté, une animation apparaît sur l'écran (environ 20 min.) et la durée du cycle est mise à jour. La DÉTECTION est destinée au niveau de salissure de la vaisselle et elle est présente pour tous les cycles de lavage (excepté Eco) en ajustant le programme en conséquence.

NaturalDry - C'est un système de séchage à convection qui ouvre automatiquement la porte pendant/après la phase de séchage pour assurer une performance de séchage exceptionnelle chaque jour. La porte s'ouvre à une température sûre pour les meubles de votre cuisine. À titre de protection supplémentaire contre la vapeur, un adhésif anti-vapeur spécifique est livré avec le lave-vaisselle. Pour savoir comment poser cet adhésif, consultez le GUIDE D'INSTALLATION. Cette fonction est active par défaut, mais il est possible de la désactiver dans le « MENU DE RÉGLAGE ».

DÉTARTRAGE - Alarme - Une accumulation de tartre a été détectée sur des composants internes de l'appareil. Vérifiez si le réglage de dureté de l'eau est à la valeur correcte et si du sel est présent dans le réservoir de sel (voir PREMIÈRE UTILISATION), puis utilisez un produit détartrant (la marque WPro est recommandée) avec le programme Autonettoyant. Après un détartrage réussi, l'icône s'éteindra. Si les actions ci-dessus ne sont pas réalisées, les performances du produit se détérioreront. Un avertissement de « Détartrage » commencera à clignoter et une alarme « dES » apparaîtra sur l'écran. Si aucune action n'est entreprise, l'appareil pourrait encore effectuer quelques cycles de lavage (nombre indiqué pendant l'affichage de l'alarme « dES ») puis il sera BLOQUÉ pour éviter les dommages aux composants, avec seulement le programme Autonettoyant disponible. La réalisation d'un détartrage complet débloquera le produit. En cas de quantités très importantes de tartre, il est possible de devoir lancer deux fois successivement le programme Autonettoyant pour que le détartrage soit efficace.

PROGRAMME FAVORI - Le programme favori peut être enregistré et sera facilement accessible. Trouvez le programme en utilisant PRÉCÉDENT/SUIVANT, puis appuyez sur la touche de PROGRAMME FAVORI pendant 3 secondes.

ROBINET D'EAU FERMÉ - Alarme clignote lorsqu'il n'y a pas d'arrivée d'eau ou que le robinet d'eau est fermé.

CHARGEMENT DES PANIERS

COMPARTIMENT À COUVERTS

Le troisième panier a été conçu pour contenir les couverts. Placez les couverts comme illustré sur le dessin ci-contre. Séparer les couverts facilite le rangement après le cycle de lavage et améliore les programmes de lavage et de séchage.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas.

Le panier à couvert comprend deux paniers coulissants sur les côtés pour optimiser l'utilisation de l'espace disponible et permettre le chargement de grands articles dans le panier supérieur.

PANIER SUPÉRIEUR

Chargez la vaisselle délicate et légère : verres, tasses, soucoupes, saladiers bas.

Le panier supérieur comprend des supports rabattables qui peuvent être utilisés dans une position verticale lorsque vous placez les assiettes à thé ou à dessert, ou abaissée pour charger les bols et autres récipients.

(exemple de chargement du panier supérieur)

Ajuster la hauteur du panier supérieur

Vous pouvez ajuster la hauteur du panier supérieur : position élevée pour placer la vaisselle encombrante sur le panier inférieur et éviter les chocs avec le panier supérieur, en créant plus d'espace en hauteur.

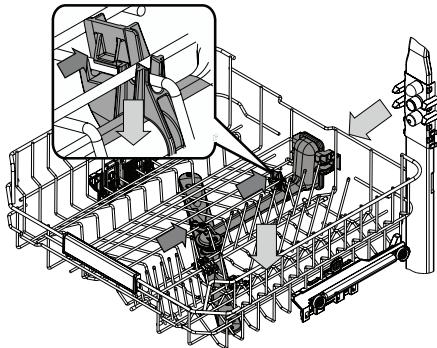

Le panier supérieur comprend un dispositif de réglage de la hauteur (voir figure). Sans appuyer sur les leviers, soulevez simplement le panier supérieur en le tenant par les côtés jusqu'à ce qu'il soit stable en position élevée.

Pour abaisser le panier, appuyez sur les leviers A sur les côtés du panier et déplacez-le vers le bas.

Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est chargé.

Ne JAMAIS soulever ou abaisser un seul côté du panier.

Volets pliables avec positions ajustables. Les volets pliables latéraux peuvent être pliés ou dépliés afin d'optimiser la disposition de la vaisselle à l'intérieur du panier.

Les verres de vin peuvent être placés de façon sécuritaire dans les volets pliables en insérant le pied de chaque verre dans la fente correspondante.

Selon le modèle :

• Pour déplier les volets, il est nécessaire de les coulisser vers le haut et de les tourner ou de les libérer des fixations et de les tirer vers le bas.
• Pour replier les volets, il est nécessaire de les tourner et de les faire coulisser vers le bas ou de les tirer vers le haut et de les accrocher aux fixations.

PANIER INFÉRIEUR

Pour les poêles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côté pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion.

Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des assiettes, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des saladiers.

(Exemple de chargement du panier inférieur)

POWER CLEAN

Power Clean® utilise des jets d'eau spéciaux, situés à l'arrière de la cavité, pour laver les articles très sales avec une intensité plus élevée. Le panier inférieur comprend une zone d'espace, un support spécial qui se

trouve à l'arrière du panier, qui peut être utilisé pour supporter les poêles à frire et les moules dans une position verticale, prenant ainsi moins de place. Placer les poêles et les casseroles face aux jets Power Clean® situés à l'arrière de la cuve et activez POWER CLEAN® sur le bandeau.

Comment utiliser Power Clean

1. Réglez la zone Power Clean (G) en rabattant les supports pour assiettes arrières pour charger des casseroles.
2. Chargez les grands plats et les casseroles en les inclinant à la verticale dans la zone Power Clean.

Les casseroles doivent être inclinées dans la direction des jets d'eau haute pression.

NETTOYAGE ET ENTRETIEN

NETTOYER L'ENSEMBLE FILTRE

Nettoyez régulièrement l'ensemble filtré pour éviter qu'il ne se bouche et pour permettre aux eaux usées de bien s'éliminer.

L'utilisation du lave-vaisselle avec des filtres obstrués ou des corps étrangers à l'intérieur du système de filtration ou des bras de lavage peut provoquer un dysfonctionnement du lave-vaisselle en réduisant l'efficacité de lavage, en augmentant le bruit de fonctionnement et la consommation d'électricité.

L'ensemble filtré comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau.

N'utilisez pas le lave-vaisselle sans les filtres ou si un filtre est mal ajusté.

Au moins une fois par mois ou tous les 30 cycles, vérifiez l'assemblage du filtre et si nécessaire, nettoyez-le minutieusement sous l'eau courante, en utilisant une brosse non métallique et en suivant les instructions ci-dessous :

1. Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le (Fig. 1). Il est important lors de la réinstallation du filtre que les deux triangles indiqués sur le zoom (Fig. 1) correspondent.
2. Enlevez le panier du filtre B en appliquant une légère pression sur les volets latéraux (Fig. 2).
3. Retirez la plaque du filtre en acier inoxydable C (Fig. 3).
4. Si vous trouvez des objets étrangers (comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc.), enlevez-les minutieusement.
5. Inspectez la cavité et enlevez les résidus de nourriture. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (indiquée par la flèche) (Fig. 4).

Après avoir nettoyé les filtres, assemblez de nouveau l'ensemble filtré et remettez-le en place correctement ; c'est très important pour que le lave-vaisselle garde son efficacité.

1

2

NETTOYER LES BRAS D'ASPERSION

À l'occasion, des résidus de nourriture s'incrustent dans les bras d'aspersion et bloquent les trous utilisés pour asperger de l'eau. Il est donc conseillé de vérifier les bras de temps en temps et de les nettoyer avec une petite brosse non métallique.

Pour démonter le bras d'aspersion intermédiaire, il faut déclipser l'ensemble collecteur d'eau situé sous le panier supérieur.

Le panier le plus haut dispose d'un tube de lavage fixe avec toutes les buses de lavage orientées vers le haut. Pour le nettoyer, vous pouvez faire coulisser le panier vers l'extérieur et, avec une pince, enlever les éléments qui peuvent s'être logés dans les buses.

Le bras d'aspersion inférieur se démonte en le tirant vers le haut, tout en le tournant dans le sens inverse des aiguilles d'une montre.

Pour remonter le bras d'aspersion inférieur, il faut le pousser vers le bas tout en le tournant dans le sens des aiguilles d'une montre.

Le bras d'aspersion supérieur se démonte en le tirant vers le bas, tout en le tournant dans le sens inverse des aiguilles d'une montre. Pour remonter le bras d'aspersion supérieur, il faut le pousser vers le haut tout en le tournant dans le sens des aiguilles d'une montre.

DÉPANNAGE

Si votre lave-vaisselle ne fonctionne pas correctement, vérifiez si le problème peut être résolu en suivant la liste ci-après. Pour d'autres erreurs ou problèmes, contactez le Service après-vente agréé dont les coordonnées peuvent être trouvées dans le livre de garantie. Les pièces de rechange seront disponibles pour une période allant jusqu'à 7 ou jusqu'à 10 ans, selon les exigences spécifiques du règlement.

PROBÉMES	CAUSES POSSIBLES	SOLUTIONS
L'indicateur de sel est allumé	Le réservoir de sel est presque vide.	Remplissez le réservoir de sel régénérant (voir REMPLIR LE RÉSERVOIR DE SEL).Réglez la durée de l'eau (voir TABLEAU DE DURETÉ DE L'EAU).
Le voyant de niveau de sel clignote	Le réservoir de sel est vide.	Remplissez le réservoir avec du sel dès que possible. L'utilisation de l'appareil sans sel peut provoquer des dommages à ses composants internes.
Le voyant de liquide de rincage est allumé ou clignote	Le distributeur de liquide de rincage est vide. (Après le replissage, il est possible que le voyage du liquide rincage resté allumé pendant un certain temps).	Remplissez le distributeur avec du liquide de rincage (voir REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE).
Levoyant de détartrage est allumé ou clignote; L'alarme «dES» s'affiche.	Du calcaire s'accumule sur les composants internes de l'appareil.	Détartréz l'appareil immidiatement en utilisant le programme Autonettoyant et un produit détartrant disponible dans le commerce (voir OPTIONS ET FONCTIONS). Remplissez le réservoir avec du sel. Vérifiez le réglage de la durée de l'eau. Si l'appareil n'est pas détartré, il arrête de fonctionner.
Le lave-vaiselle ou les commandes ne fonctionnent pas.	L'appareil n'est pas bien branché.	Insérez la fiche dans la prise de courant.
	Panne de courant.	Pour des raisons de sécurité, le lave-vaiselle ne redémarrera pas automatiquement lors du rétablissement du courant.Ouvrez la porte du lave-vaiselle, appuyez sur le touche D'PART/Pause, et fermez la porte dans les 4 secondes.
	La porte du lave-vaiselle n'est pas fermée. La tige du système NaturalDry n'est pas rentrée.	Poussez vigoureusement la porte pour entendre le « clic ».
	Un cycle est interrompu en cas d'ouverture de la porte pendant plus de 4 secondes.	Appuyez sur D'PART/Pause et fermez la porte dans les 4 secondes.
	Le panneau de commande ne répond pas ou le message F6 E1 est affché.	Éteignez l'appareil en appuyant sur la touche MARCHE-ARRÊT/Réinitialisation, rallumez-le environ une minute après, et redémarré le programme. Si le problème persisté, débranchez l'appareil pendant 1 minute, puis rebranchez-le.
Le lave-vaiselle ne se vidange pas.L'affcheur indique: F7 E3 ou F9 E1	Le filtre est bouché par des résidus de nourriture ou du calcaire.	Nettoyez le filtre et détartréz l'appareil (voir NETTOYER L'ENSEMBLE FILTRÉ et INSTRUCTION POUR LE DÉTARTRAGE).
	Le tuyau de vidange est plié.	Vérifiez le tuyau de vidange (voir INSTRUCTIONS D'INSTALLATION).
	Le conduit de vidange de l'évier est bouché.	Nettoyez le conduit de vidange de l'évier.
Le lave-vaiselle fait beaucoup de bruit.	La vaiselle s'entrechoque.	Replacez la vaiselle correctement (voir CHARGEMENT DES PANIERS).
	Une quantité de mousse excessive est présente.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaiselle (voir REMPLIS-SAGE DU DISTRIBUTEUR DE DÉTERGENT). Reliancez le cycle en cours en étiignant le lave-vais-selle, puis en le rallumant, sélectionnez un nouveau programme, appuyez sur MARCHE-AR-RET et fermez la porte dans les 4 secondes. Merci de ne pas ajouter de détergent.
	La vaiselle n'a pas été bien rangée.	Replacez la vaiselle correctement (voir CHARGEMENT DES PANIERS).
	Le filtre est bouché par des résidus de nourriture ou du calcaire.	Nettoyez l'ensemble de filtre (voir NETTOYAGE ET ENTRETIEN).
PROBLÉMES	CAUSES POSSIBLES	SOLUTIONS
La vaisselle n'est pas propre.	La vaisselle n'a pas été bien rangée.	Replacez la vaisselle correctement (voir CHARGEMENT DES PANIERS).
	Les bras d'aspersion ne tournent pas librement, ils sont géné à par la vaisselle.	Replacez la vaisselle correctement (voir CHARGEMENT DES PANIERS). Vérifiez que le panier supérieur est dans la position correcte et ajuster le(lever) si nécessaire.
	Le cycle de lavage n'est pas assez intensif.	Sélectionnez le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).
	Une quantité de mousse excessive est présente.	Le détergent a été mal mesuré ou il n'est pas ajusté pour les lave-vaisselle (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).
	Le bouchon du compartment de liquide de rincege n'est pas bien fermé.	Assurez-vous que le bouchon du distributeur de liquide de rincege est fermé.
	Le filtre est bouché par des résidues de nourri-ture ou du calcaire.	Nettoyez le filtre et détarrez l'appareil (voir NETTOYER L'ENSEMBLE FILTRE).
	Le réservoir de sel est vide.	Remplir le réservoir de sel (voir REMPLIR LE RÉSERVOIR DE SEL).
L'eau n'arrive pas au lave-vaisselle.L'affcheur indique:H20 et 0 est allumé;une alarmé sonore détentit.	L'alimentation d'eau est vide ou le robinet est fermé.	Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert.
	Le tuyau d'arrivée d'eau est plie.	Vérifiez le tuyau d'entrée (voir INSTALLATION). Ouvrez la porte du lave-vaisselle, appuyez sur le touche DÉPART/Pause, et fermez la porte dans les 4 secondes.
	Le tamis dans le tuyau d'arrivée d'eau est obtruédouvelez le nettoyer.	Vérifiez et nettoyez le tamis dans le tuyau d'entrée d'eau. Ouvrez la porte du lave-vaisselle, appuyez sur le touche DÉPART/Pause, et fermez la porte dans les 4 secondes.
Le lave-vaisselle terminé son cycleprématérique.L'affcheur indique:F8 E3.	Le bouchon du compartment de liquide de rincege n'est pas bien fermé.	Nettoyez le filtre et détarrez l'appareil (voir NETTOYER L'ENSEMBLE FILTRE et INSTRUCTIONPOUR LE DÉTARTRAGE).
	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domestique.	Vérifiez que le tuyau de vidange n'est pas trop engagé dans la canalisation murale du réseaud'évacuation des eaux usées (voir INSTALLATION). En cas d'un branchement du tuyau devidange sur le syphon d'un évier de cuisine, il faut installer un dispositif ant rétour pour évitertle risque de siphonnage du lave-vaisselle.
	Une quantité de mousse excessive est présente.	Le détergent a été mal mesuré ou il n'est pas ajusté pour les lave-vaisselle (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).
	De l'air est présente dans l'alimentation en eau.	Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes laissant entre le/air.
La vaisselle n'est pas bien séchéée.	Il n'y a pas de liquide de rincege ou le dosage est trop faible.	Assurez-vous que le distributeur de liquide de rincege est rempli (voir REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE). Les tablettes multifonctions ne donnent pas un résultat de séchageaussif bon que l'utilisation effective de liquide de rincege.
	La vaisselle a été chargée après l'ouverture automatique de la porte mais avant la fin du cycleeffectif.	Assurez-vous que le cycle a pris fin avant de commencer à décharger la vaisselle (voir UTILISATION QUOTIDENNE). Pour des résultats de séchage encore有更好的, il est recommendédaisser la vaisselle à l'intérieur du lave-vaisselle avec la porte ouverte pendant 15 minutessupplémentaires après la fin du cycle.
	La vaisselle est positionnée trop à plat.	Si vous constatiez des flâques d'eau dans les cavités des tasses, mugs ou bols, essayez de char-ger la vaisselle (en particulier dans le panier supérieur) de manière plus inclinée pour permettreà l'eau de s'égoutter davantage avant que le séchage ne débute.
	Le cycle sélectionné n'a pas de phase de séchage.	Vérifiez sur le TABLEAU DE PROGRAMMES si le programme sélectionné est équipé dans la phasede séchage. Un cycle sans phase de séchage ne peut pas donner une efficacité de séchagesousaitée, il est donc commandé de changer la的选择ion de cycle pour cette qui présente une phase de séchage.
	La vaisselle est anti-adhérente ou en plastique.	Il est normal qu'il reste quelques gouttes d'eau sur ce type de matériel.
La vaisselle et lesverres ont des tracesbleues ou des teintebleutées.	Le dosage du liquide de rincege est excessif.	Ajuster le dosage à une valeur inférieure.
Des traces de calcaireou un film blanc sontpresentes sur la vais-selle et lesverres.	Le réservoir à sel est vide.	Remplissez le réservoir avec du sel dés que possible. L'utilisation de l'apparéil sans sel peut provoquer des dommages à ses composants internes.
	Le réglage de la durée de l'eau est trop bas.	Augmenter le réglage (voir TABLEAU DE DURETE DE L'EAU).
	Le bouchon du réservoir de sel n'est pas bienfermé.	Vérifiez et fermez le bouchon du réservoir de sel.
	Le réservoir de liquide de rincege est vide ou ledosage de liquide de rincege est insuffistant.	Remplissez le distributeur avec du liquide de rincege et vérifiez le réglage du dosage (pour plusd'informations - voir REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE).
Le lave-vaiselleaffiche F8 E5	La vanne est bloquée ou défectueuse.	Fermez le robinet d'eau, si possible. Ne coupez pas l'alimentation électricque. Appelez la main-tenance.

Vous trouverez les documents normatifs, la documentation standard, le classement des pièces de rechange et des informations supplémentaires sur les produits :

• En utilisant le QR code sur votre produit et en visitant notre site web docs.whirlpool.eu
• En visitant notre site web : parts-selfservice.whirlpool.com
• Vous pouvez également contacter notre Service après-vente (voir numéro de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.

Les informations relatives au modèle peuvent être trouvées en utilisant le QR-Code figurant sur l'étiquette énergétique. L'étiquette comprend l'identifiant du modèle qui peut être utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu.
