HP7FAMILY - Kit portier vidéo EZVIZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit portier vidéo
Marque	EZVIZ
Modèle	HP7FAMILY
Moniteur	Écran tactile de 7 pouces
Panneau d'interphone	Avec bouclier anti-intempéries, vision nocturne IR, microphone et haut-parleur
Alimentation moniteur	100-240 V AC via adaptateur secteur (24V DC)
Alimentation panneau	24V DC (via câble depuis moniteur)
Connectivité	Wi-Fi (2.4 GHz) pour moniteur
Stockage	Carte microSD (jusqu'à 512 Go, classe 10 recommandée)
Méthodes de déverrouillage	Moniteur, application EZVIZ, badge RFID, code QR
Fonctions intelligentes	Détection intelligente, alertes mobiles, vision en direct, enregistrement
Compatibilité assistants vocaux	Amazon Alexa, Google Assistant
Application mobile	EZVIZ (iOS et Android)
Nombre d'utilisateurs	Conçu pour 2 familles (2 moniteurs, 1 panneau partagé)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Respecter les consignes électriques : ne pas exposer à l'eau, débrancher avant entretien.
Température de fonctionnement	Non spécifiée dans la notice, mais utilisation intérieure pour le moniteur et extérieure protégée pour le panneau.

FOIRE AUX QUESTIONS - HP7FAMILY EZVIZ

Comment installer le kit portier vidéo EZVIZ HP7FAMILY ?

L'installation nécessite de câbler le panneau d'interphone et les moniteurs selon le schéma fourni, puis de fixer les supports muraux. Il est important de respecter les consignes de sécurité et de ne brancher l'alimentation qu'après avoir vérifié toutes les connexions. Consultez le manuel pour les étapes détaillées.

Comment connecter le moniteur au Wi-Fi ?

Allumez l'écran du moniteur, suivez l'assistant à l'écran pour sélectionner votre réseau Wi-Fi et saisir le mot de passe. Vous pouvez également utiliser l'application EZVIZ pour configurer le Wi-Fi en scannant le code QR affiché sur le moniteur.

Comment ajouter le moniteur à l'application EZVIZ ?

Dans l'application EZVIZ, appuyez sur le bouton '+' en haut à droite, scannez le code QR sur l'écran du moniteur, puis suivez les instructions à l'écran pour terminer l'ajout.

Comment déverrouiller la porte avec un badge RFID ?

Ajoutez d'abord le badge dans l'application EZVIZ : allez dans les paramètres du moniteur, choisissez 'Gestion des cartes' > 'Ajouter des cartes', nommez la carte et définissez sa durée de validité. Ensuite, placez le badge sur la zone de lecture du panneau d'interphone ; un bip confirme l'enregistrement. Pour déverrouiller, approchez simplement le badge de la zone de lecture.

Comment générer un code QR temporaire pour un visiteur ?

Dans l'application EZVIZ, allez dans les paramètres du panneau d'interphone, sélectionnez 'Paramètres de déverrouillage' > 'Gestion des codes QR' > 'Ajouter un code QR'. Choisissez un nom, une durée de validité et le type de déverrouillage (serrure, portail ou les deux). Un code QR sera généré ; partagez-le avec votre visiteur. Pour l'utiliser, le visiteur place le code QR devant l'objectif du panneau à environ 10 cm.

Puis-je utiliser Amazon Alexa ou Google Assistant avec ce kit ?

Oui, le kit est compatible avec Amazon Alexa et Google Assistant. Pour Alexa, activez la compétence EZVIZ dans l'application Alexa et associez votre compte EZVIZ. Pour Google Assistant, liez votre compte EZVIZ via l'application Google Home. Assurez-vous d'avoir désactivé le 'Chiffrement vidéo' et activé l'audio dans les paramètres de l'appareil sur l'application EZVIZ.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que l'adaptateur d'alimentation est correctement branché sur une prise fonctionnelle. Assurez-vous que le câble d'alimentation est bien connecté au moniteur. Essayez de maintenir le bouton marche/arrêt enfoncé pendant 8 secondes pour redémarrer. Si le problème persiste, contactez le support EZVIZ.

Comment initialiser une carte microSD dans le moniteur ?

Insérez la carte microSD (vendue séparément) dans l'emplacement prévu à l'arrière du moniteur. Ensuite, dans l'application EZVIZ, allez dans les paramètres du moniteur, appuyez sur 'Liste des enregistrements' et vérifiez l'état. Si la carte est non initialisée, appuyez pour l'initialiser. L'état passera à 'Normal' une fois prête.

Comment régler la luminosité de l'écran du moniteur ?

Dans l'application EZVIZ, accédez aux paramètres du moniteur, puis à 'Paramètres de l'écran'. Vous pouvez y ajuster la luminosité et le temps de verrouillage automatique de l'écran.

Le kit fonctionne-t-il sans connexion Internet ?

Oui, les fonctions de base comme l'interphone et le déverrouillage local (via moniteur ou badge) fonctionnent sans Internet. Cependant, pour les fonctionnalités à distance (application, notifications, commandes vocales), une connexion Internet active est nécessaire.

MODE D'EMPLOI HP7FAMILY EZVIZ

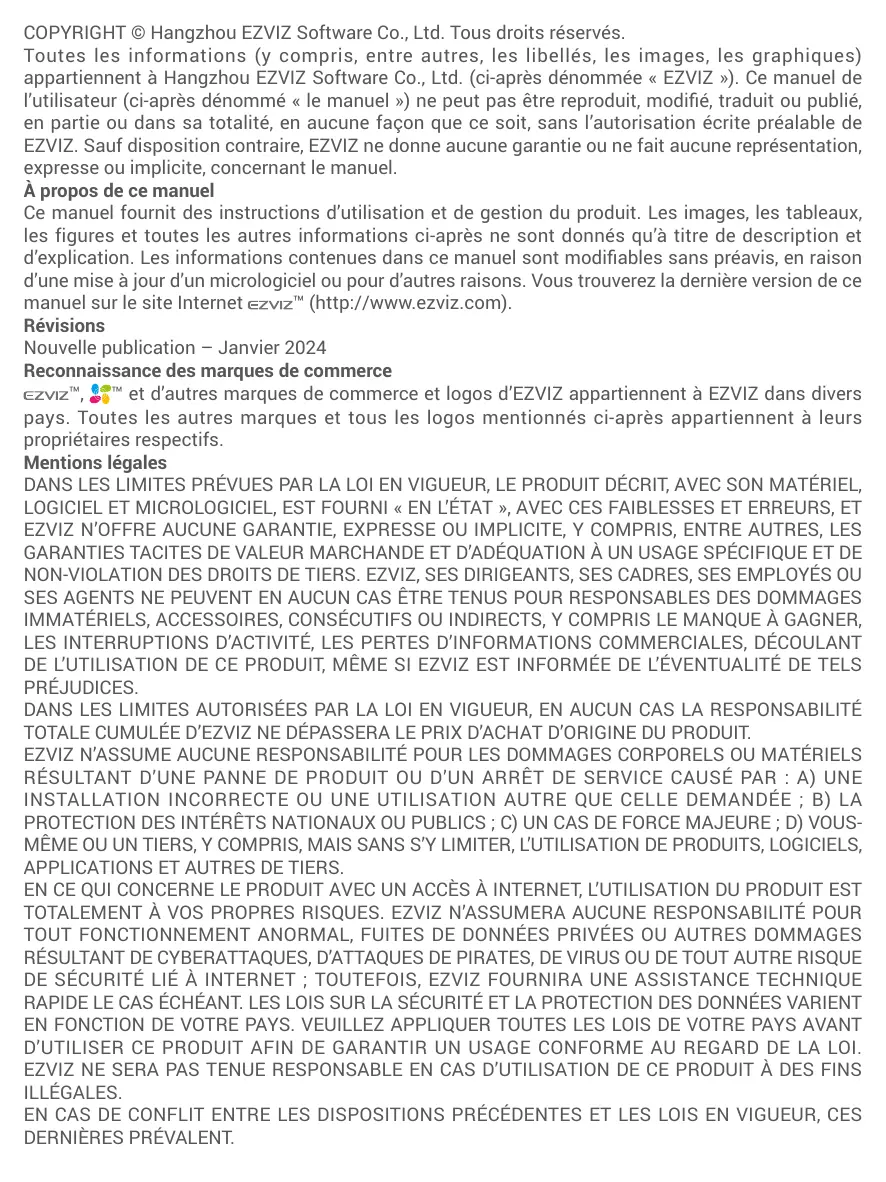

COPYRIGHT © Hangzhou EZVIZ Software Co., Ltd. Tous droits réservés.

Toutes les informations (y compris, entre autres, les libellés, les images, les graphiques) appartiennent à Hangzhou EZVIZ Software Co., Ltd. (ci-après dénommée « EZVIZ »). Ce manuel de l'utilisateur (ci-après dénommé « le manuel ») ne peut pas être reproduit, modifié, traduit ou publié, en partie ou dans sa totalité, en aucune façon que ce soit, sans l'autorisation écrite préalable de EZVIZ. Sauf disposition contraire, EZVIZ ne donne aucune garantie ou ne fait aucune représentation, expresse ou implicite, concernant le manuel.

À propos de ce manuel

Ce manuel fournit des instructions d'utilisation et de gestion du produit. Les images, les tableaux, les figures et toutes les autres informations ci-après ne sont donnés qu'à titre de description et d'explication. Les informations contenues dans ce manuel sont modifiables sans préavis, en raison d'une mise à jour d'un micrologiciel ou pour d'autres raisons. Vous trouverez la dernière version de ce manuel sur le site Internet EZVIZ™ (http://www.ezviz.com).

Révisions

Nouvelle publication – Janvier 2024

Reconnaissance des marques de commerce

EZVIZ™, 📞™ et d'autres marques de commerce et logos d'EZVIZ appartiennent à EZVIZ dans divers pays. Toutes les autres marques et tous les logos mentionnés ci-après appartiennent à leurs propriétaires respectifs.

Mentions légales

DANS LES LIMITES PRÉVUES PAR LA LOI EN VIGUEUR, LE PRODUIT DÉCRIT, AVEC SON MATÉRIEL, LOGICIEL ET MICROLOGICIEL, EST FOURNI « EN L'ÉTAT », AVEC CES FAIBLESSES ET ERREURS, ET EZVIZ N'OFFRE AUCUNE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, ENTRE AUTRES, LES GARANTIES TACITES DE VALEUR MARCHANDE ET D'ADÉQUATION À UN USAGE SPÉCIFIQUE ET DE NON-VIOLATION DES DROITS DE TIERS. EZVIZ, SES DIRIGEANTS, SES CADRES, SES EMPLOYÉS OU SES AGENTS NE PEUVENT EN AUCUN CAS ÊTRE TENUS POUR RESPONSABLES DES DOMMAGES IMMATÉRIELS, ACCESSOIRES, CONSÉCUTIFS OU INDIRECTS, Y COMPRIS LE MANQUE À GAGNER, LES INTERRUPTIONS D'ACTIVITÉ, LES PERTES D'INFORMATIONS COMMERCIALES, DÉCOULANT DE L'UTILISATION DE CE PRODUIT, MÊME SI EZVIZ EST INFORMÉE DE L'ÉVENTUALITÉ DE TELS PRÉJUDICES.

DANS LES LIMITES AUTORISÉES PAR LA LOI EN VIGUEUR, EN AUCUN CAS LA RESPONSABILITÉ TOTALE CUMULÉE D'EZVIZ NE DÉPASSERA LE PRIX D'ACHAT D'ORIGINE DU PRODUIT.

EZVIZ N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES CORPORELS OU MATÉRIELS RÉSULTANT D'UNE PANNE DE PRODUIT OU D'UN ARRÊT DE SERVICE CAUSÉ PAR : A) UNE INSTALLATION INCORRECTE OU UNE UTILISATION AUTRE QUE CELLE DEMANDÉE ; B) LA PROTECTION DES INTÉRÊTS NATIONAUX OU PUBLICS ; C) UN CAS DE FORCE MAJEURE ; D) VOUS-MÊME OU UN TIERS, Y COMPRIS, MAIS SANS S'Y LIMITER, L'UTILISATION DE PRODUITS, LOGICIELS, APPLICATIONS ET AUTRES DE TIERS.

EN CE QUI CONCERNE LE PRODUIT AVEC UN ACCÈS À INTERNET, L'UTILISATION DU PRODUIT EST TOTALEMENT À VOS PROPRES RISQUES. EZVIZ N'ASSUMERA AUCUNE RESPONSABILITÉ POUR TOUT FONCTIONNEMENT ANORMAL, FUITES DE DONNÉES PRIVÉES OU AUTRES DOMMAGES RÉSULTANT DE CYBERATTAQUES, D'ATTAQUES DE PIRATES, DE VIRUS OU DE TOUT AUTRE RISQUE DE SÉCURITÉ LIÉ À INTERNET ; TOUTEFOIS, EZVIZ FOURNIRA UNE ASSISTANCE TECHNIQUE RAPIDE LE CAS ÉCHÉANT. LES LOIS SUR LA SÉCURITÉ ET LA PROTECTION DES DONNÉES VARIENT EN FONCTION DE VOTRE PAYS. VEUILLEZ APPLIQUER TOUTES LES LOIS DE VOTRE PAYS AVANT D'UTILISER CE PRODUIT AFIN DE GARANTIR UN USAGE CONFORME AU REGARD DE LA LOI. EZVIZ NE SERA PAS TENUE RESPONSABLE EN CAS D'UTILISATION DE CE PRODUIT À DES FINS ILLÉGALES.

EN CAS DE CONFLIT ENTRE LES DISPOSITIONS PRÉCÉDENTES ET LES LOIS EN VIGUEUR, CES DERNIÈRES PRÉVALENT.

Table des matières

CONSIGNES DE SÉCURITÉ IMPORTANTES ....1

Vue d'ensemble 2

1. Contenu de l'emballage 2
2. Généralités.... 2
3. Notions de base .... 3

A propos de l'étiquette porte-nom....4

Configuration 4

1. Obtenir l'application EZVIZ 4
2. Câblage 4
3. Installation....7
4. Connexion de votre interphone vidéo EZVIZ à votre smartphone 10
5. Configuration du badge RFID 11
6. Méthodes de déverrouillage multiples .... 12

Visualisez votre appareil sur l'application EZVIZ 13

1. Vue en direct 13
2. Réglages 14

Connexion à EZVIZ....15

1. Utiliser Amazon Alexa.... 15
2. Utiliser l'Assistant Google 16

PRÉCAUTIONS DE SÉCURITÉ 17

Initiatives sur l'utilisation des Produits vidéo....18

CONSIGNES DE SÉCURITÉ IMPORTANTES

Important!

1. Veuillez lire soigneusement le manuel de l'utilisateur avant d'installer et d'utiliser l'appareil.
2. Si vous installez cet appareil pour un tiers, n'oubliez pas de laisser le manuel ou une copie de celui-ci à l'utilisateur final.

Mesures de sécurité :

1. Pour utiliser ce système en toute sécurité, il est essentiel que les installateurs, les utilisateurs et les techniciens suivent toutes les procédures de sécurité décrites dans ce manuel.
2. Des avertissements et des symboles d'avertissement spécifiques sont fournis pour les articles si nécessaire.
3. L'installation de l'appareil doit être effectuée conformément aux normes en vigueur dans le pays où il est installé.

Vue d'ensemble

1. Contenu de l'emballage

2 moniteur Écran tactile de 7 po

2 support mural pour moniteur

2 adaptateur d'alimentation pour moniteur

1 panneau d'interphone (sonnette) avec un bouclier anti-intempéries

UP Drill Template

1 gabarit de perçage pour panneau d'interphone

UP Drill Template Drill Template

2 gabarit de perçage pour moniteur

2 Câble d'alimentation 24V DC Connecteur Jack

2 cartes de nom

2 jeu de câbles et de connecteurs de câbles

2 documents d'informations réglementaires

2 guide de démarrage rapide

2. Généralités

Le kit est un système d'interphone connecté à Internet idéal pour deux familles partageant une entrée principale. Il comprend un panneau d'interphone partagé avec deux boutons d'appel séparés et deux moniteurs intérieurs indépendants que chaque famille utilise pour gérer les accès complexes à la maison. Il offre également des moyens plus simples d'accorder l'accès à distance via l'application EZVIZ, offrant plusieurs options de déverrouillage telles que la numérisation d'un code QR ou l'utilisation d'une carte RFID. Il ajoute des fonctionnalités de sécurité supplémentaires pour surveiller les activités avec des alertes mobiles en temps réel.

Pour tirer le meilleur parti de votre système, veuillez lire attentivement ce manuel d'instructions.

3. Notions de base

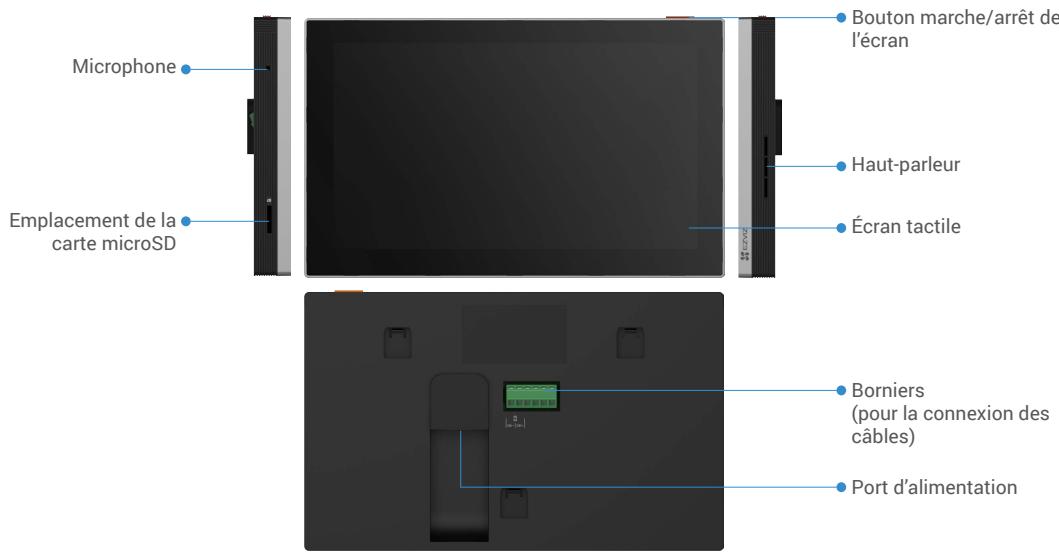

Moniteur

Microphone Emplacement de la carte microSD Bouton marche/arrêt de l'écran Haut-parleur Écran tactile Borniers (pour la connexion des câbles) Port d'alimentation

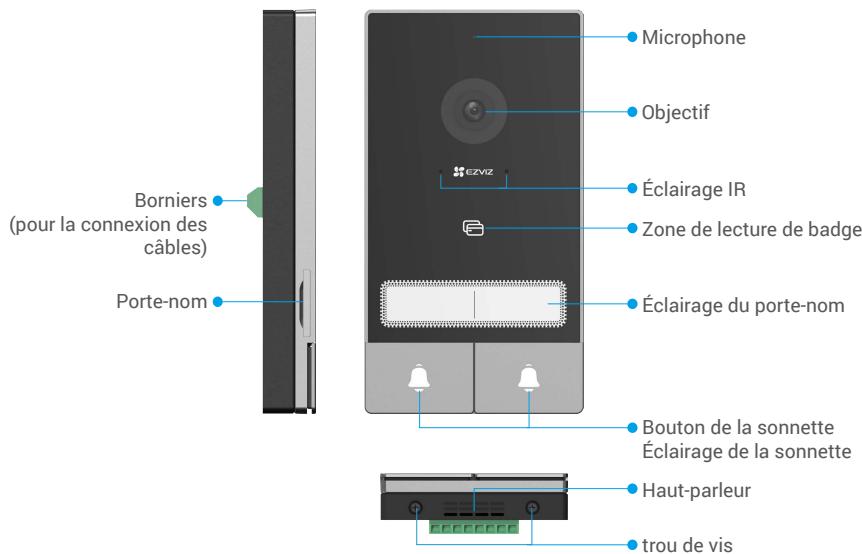

1 panneau d'interphone (sonnette)

Borniers (pour la connexion des câbles) Porte-nom Microphone Objectif Éclairage IR Zone de lecture de badge Éclairage du porte-nom Bouton de la sonnette Éclairage de la sonnette Haut-parleur trou de vis

• Lorsqu'une personne appuie sur le bouton de la sonnette, le moniteur intérieur sonne et la vidéo s'affiche.
• Pour changer la carte de nom dans le porte-nom, tirez le plateau du porte-nom du côté gauche de l'appareil.

Nom	Description
Port d'alimentation	Pour la mise sous tension du moniteur.
Bouton marche/arrêt de l'écran	• Appuyer pour allumer et éteindre l'écran.• Appuyer et maintenir enfoncé pendant 8 s pour redémarrer le moniteur.
Emplacement pour carte Micro SD	• Insérez une carte micro SD (vendue séparément) dans cette fente, et initialisez la carte dans l'application EZVIZ avant de l'utiliser.• Compatibilité recommandée : Classe 10, capacité maximale de 512 Go.

A propos de l'étiquette porte-nom

• Une étiquette porte-nom a été collée dans le panneau d'interphone inclus dans l'emballage, vous pouvez écrire le nom directement dessus.
• Deux étiquettes porte-nom supplémentaires sont incluses dans l'emballage, veuillez les conserver pour une utilisation ultérieure.
• L'étiquette porte-nom peut être déchirée et une nouvelle étiquettes porte-nom peut être collée par-dessus.
• Si vous ne souhaitez pas coller d'étiquette porte-nom, vous pouvez également utiliser un marqueur pour écrire le nom directement sur le porte-nom.
• La surface du porte-nom peut être éclairée, ce qui peut être géré via l'application EZVIZ.
• Nous vous recommandons de dessiner le porte-nom et d'écrire le nom, avant d'installer le panneau d'interphone sur le bouclier anti-intempéries.

Configuration

Suivez les étapes suivantes pour configurer votre système :

1. Obtenez l'application EZVIZ, puis connectez-vous à votre compte EZVIZ dans l'application.
2. Câblage de votre système.
3. Installez le panneau d'interphone et le moniteur.
4. Ajoutez le moniteur à votre compte EZVIZ.

1. Obtenir l'application EZVIZ

1. Connectez votre téléphone portable à un réseau Wi-Fi (conseillé).
2. Téléchargez et installez l'application EZVIZ en recherchant « EZVIZ » dans l'App Store ou dans Google Play™.
3. Lancez l'application et créez un compte utilisateur EZVIZ.

Application EZVIZ Download on the App Store GET IT ON Google Play

Si vous possédez déjà l'application, vérifiez que vous utilisez la dernière version. Pour déterminer si une mise à jour est disponible, accédez à l'App Store et effectuez une recherche avec le mot-clé EZVIZ.

2. Câblage

Afin d'éviter les risques d'interférences et de dysfonctionnement, ne faites pas passer les câbles de votre interphone vidéo dans la même gaine que les câbles électriques.

Avertissement : Ne doublez en aucun cas les câbles pour augmenter leur section.

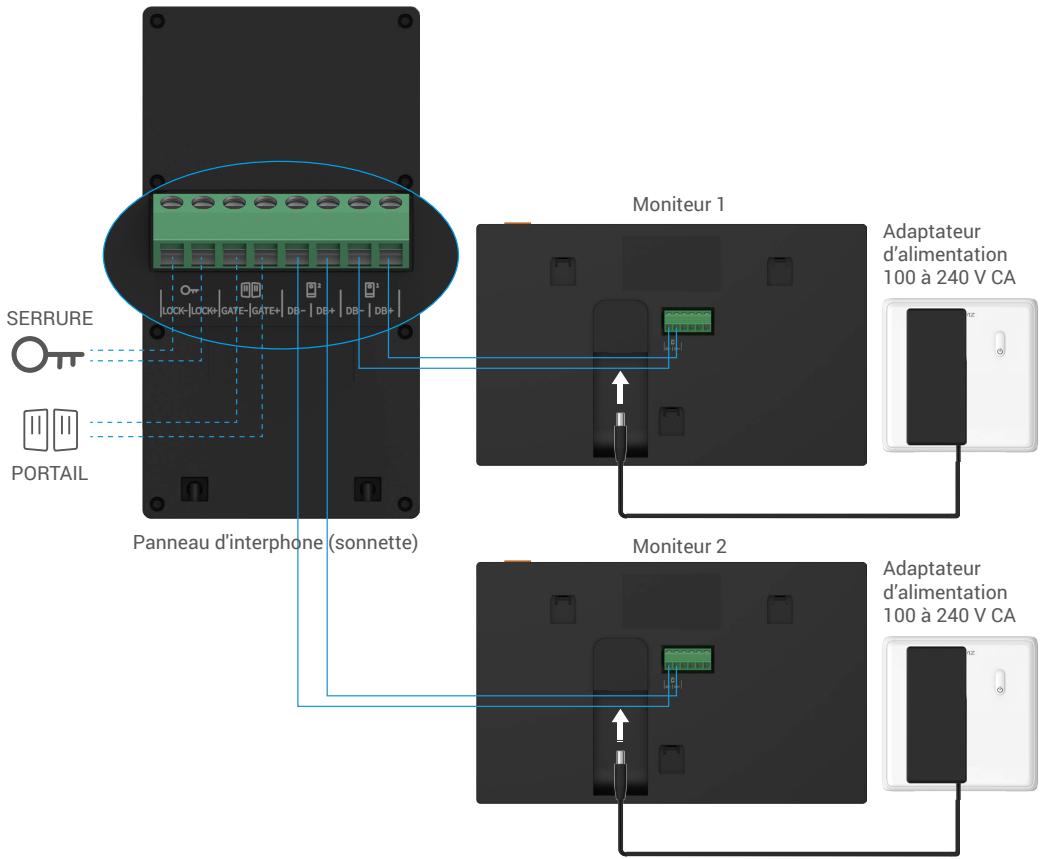

SERRURE PORTAIL Panneau d'interphone (sonnette) Moniteur 1 Adaptateur d'alimentation 100 à 240 V CA Moniteur 2 Adaptateur d'alimentation 100 à 240 V CA

Avertissement : Veuillez vous assurer que tous les câbles sont correctement connectés avant de brancher l'adaptateur d'alimentation sur une prise murale.

Si vous avez réservé un trou d'alimentation de 24V CC sur le mur, vous pouvez installer le moniteur au-dessus du trou et connecter le moniteur à l'alimentation (24V DC) en utilisant le câble de connecteur Jack d'alimentation CC 24V, de sorte qu'aucun câble exposé ne reste sur le mur.

Veuillez suivre les instructions ci-dessous pour connecter les fils, sinon cela pourrait causer des dommages sérieux au dispositif.

1. Connectez le fil Rouge (+24 V DC) du câble du connecteur Jack de l'alimentation CC 24V au fil +24 V DC de votre mur.
2. Connectez le fil Noir (Masse) du câble du connecteur Jack de l'alimentation CC 24V au fil de Masse de votre mur.

Câble d'alimentation 24V DC Connecteur Jack

Rouge (+24V DC)

Noir (Masse)

Connector à

Alimentation électrique sur le mur

Câble de +24V DCMasse

Emplacement d'installation recommandé

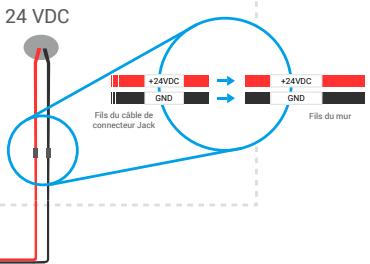

24 VDC +24VDC GND +24VDC GND Fils du cable de connecteur Jack Fils du mur

Attention: Veuillez vous assurer que tous les fils sont bien connectés avant de brancher l'autre extrémité du câble de connecteur de prise d'alimentation CC 24V dans le port d'alimentation du moniteur.

1-1 Schéma de câblage

	2 × 0,75 mm^2	2 × 1,5 mm^2	Paire torsadée (TP)
	0-50 m	0-100 m	jusqu'à 120 m
	1-10 m	1-10 m	1-10 m

2.1. Connexion de l'interphone vidéo (moniteur, panneau d'interphone)

Connectez correctement les câbles conformément au schéma de câblage (1-1). Les bornes DB- et DB+ du moniteur aux bornes DB- et DB+ du panneau d'interphone.

2.2. Connexion d'une gâche électrique ou d'une serrure

Connectez-la directement aux bornes LOCK- et LOCK+ à l'arrière du panneau d'interphone.

Pour le câblage, reportez-vous à l'étiquette située à l'arrière du panneau d'interphone.

Notez que cette fonction n'est valable que si l'écran affiche le flux vidéo extérieur. Un indicateur s'affiche pour le confirmer.

Important : Pour que la gâche électrique ou la serrure puisse être déverrouillée par l'interphone vidéo, vous devez respecter eux conditions suivantes :

1. La gâche électrique ou la serrure que vous commandez doit être dotée d'une mémoire mécanique.
2. L'alimentation de la gâche électrique ou de la serrure ne doit pas dépasser 12 V/1,1 A.

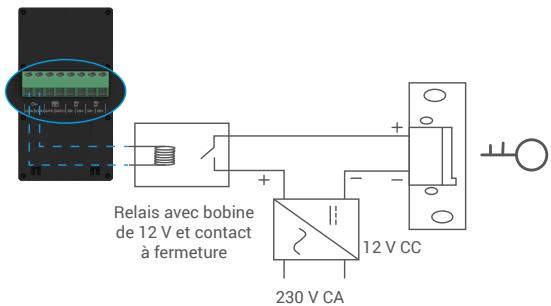

Si elle dépasse 12 V/1,1 A, procédez comme suit.

Relais avec bobine de 12 V et contact à fermeture 230 V CA 12 V CC

2.3. Connexion d'un moteur de portail

Connectez directement les câbles du moteur du portail aux bornes GATE- et GATE+ à l'arrière du panneau d'interphone. Le panneau d'interphone fournit une connexion à contact sec, sans courant électrique, pour se connecter au bouton de votre portail automatisé.

Notez que cette fonction n'est valable que si l'écran affiche le flux vidéo extérieur. Un indicateur s'affiche pour le confirmer.

Important : la commande du portail : pouvoir de coupure :12 V/2 A.

2.4. Mise sous tension du moniteur

Branchez le moniteur à une prise de courant à l'aide de l'adaptateur d'alimentation pour le mettre en marche (100-240 V CA).

i • Lorsque le moniteur est branché au secteur, l'écran s'allume automatiquement.
- La prise de courant doit être installée près de l'adaptateur d'alimentation et doit être facilement accessible.

Important : si les câbles de votre maison ne peuvent pas être correctement connectés aux borniers à l'arrière de l'appareil niteur et panneau d'interphone), par exemple :

Q : Comment faire lorsque le diamètre de vos fils est trop important, et que le câble est de type BVR, ne pouvant pas être soudé ?

A : Nous vous recommandons d'essayer l'une des solutions suivantes, selon vos besoins.

- Option 1 : Utilisez une pince à dénuder pour ajuster l'épaisseur du câble.

Avant	Utilisation		Après
			Connectez l'extrémité du câble au bornier

- Option 2 : Connectez vos câbles aux borniers en utilisant les câbles et les connecteurs de câbles fournis dans l'emballage.

Avant	Utilisation	Après
		Connectez l'extrémité du câble au bornier

3. Installation

Conseils et consignes importantes :

• Si vous testez votre appareil avant de l'installer, veillez à ne pas le tester lorsque le panneau d'interphone et le moniteur se trouvent dans la même pièce pour éviter que l'interphone vidéo n'émette un bruit strident.
• N'exposez pas la lentille du panneau d'interphone à la lumière directe du soleil ou à une surface réflective. Conseil : nous vous recommandons d'utiliser une gaine de protection lorsque vous effectuez le câblage afin de protéger les câbles contre la casse et les intempéries.
• Pour le modèle EZVIZ, afin de profiter au maximum de la fonction Wi-Fi du moniteur, nous vous recommandons de vérifier que votre réseau Wi-Fi est accessible dans le lieu d'installation prévu.

3.1. Installation du panneau d'interphone

1 Retirez les vis sous le panneau d'interphone et inclinez le panneau d'interphone vers l'avant.

2 Retirez le porte-nom et écrivez le nom sur la l'étiquette, puis remettez le porte-nom.

3 La lentille du panneau doit être placée à une hauteur d'environ 1,60 m.

1,6 m (5,25 ft)

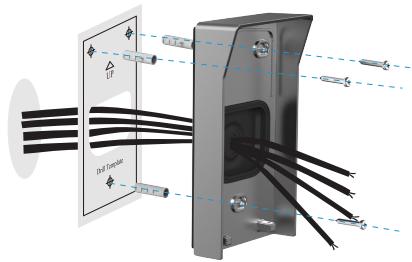

4 Placez le gabarit de perçage, faites passer les câbles à travers les trous du gabarit de perçage et du bouclier anti-intempéries, puis fixez fermement le bouclier anti-intempéries au mur à l'aide de chevilles et de vis.

Dell Tether Dell Tether

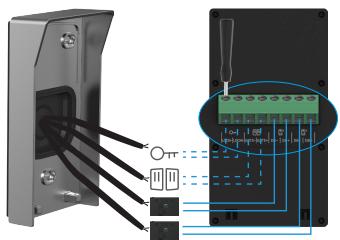

5 Connectez les câbles aux borniers du panneau d'interphone conformément au schéma de câblage 1-1 (utilisez le tournevis fourni).

6 Placez le panneau d'interphone sur son bouclier anti-intempéries.

7 Réinstallez les vis de fixation à l'aide du tournevis (fourni).

Important : pour une meilleure qualité d'image, veuillez retirer le film de protection du panneau de l'interphone avant de l'utiliser.

Conseil : Il est recommandé de faire passer les câbles dans une gaine pour les protéger des chocs et des intempéries.

3.2. Installation du moniteur

1 Placez le gabarit de perçage du moniteur de manière à ce que l'écran du moniteur soit à une hauteur d'environ 1,60 m au-dessus du sol.

UP Deli Template Deli Template 1,6 m (5,25 ft)

2 Faites passer les câbles provenant du panneau d'interphone dans les trous du gabarit de perçage et du support mural, puis fixez le support mural au mur à l'aide de chevilles et de vis.

3 Connectez les câbles provenant du panneau d'interphone et connectez l'adaptateur d'alimentation au port d'alimentation à l'arrière du moniteur (sans le brancher à la prise murale).

murale).

4 Positionnez le moniteur sur le support mural.

Attention : pendant l'installation, ne branchez pas l'alimentation sur une prise murale.

3.3. Installation de la carte microSD (facultatif)

1. Insérez une carte microSD (vendue séparément) dans la fente, comme illustré dans la figure ci-dessous.

i Après avoir installé la carte microSD, vous devez initialiser la carte dans l'application EZVIZ avant de l'utiliser.

1. Dans l'application EZVIZ, appuyez sur Liste des enregistrements dans l'interface Device Settings (Réglages de l'appareil) pour vérifier l'état de la carte microSD.
2. Si l'état de la carte mémoire affiché est « Uninitialized » (Non initialisé), appuyez sur la commande pour l'initialiser.
   i L'état passera à Normal pour vous permettre d'enregistrer des vidéos.

4. Connexion de votre interphone vidéo EZVIZ à votre smartphone

1. Appuyez sur le « bouton marche/arrêt de l'écran » pour allumer l'écran.

1. Suivez l'assistant d'écran pour connecter le moniteur au Wi-Fi (recommandé).
2. Sur votre smartphone, connectez-vous à votre compte d'application EZVIZ. Dans l'écran d'accueil, appuyez

sur le bouton « + » situé dans le coin supérieur droit pour accéder à l'interface de numérisation du code QR. 4. Scannez le code QR sur l'écran du moniteur.

1. Suivez l'assistant de l'application EZVIZ pour ajouter le moniteur à l'application EZVIZ.

Si vous n'avez pas réussi à connecter le moniteur au Wi-Fi ou si vous avez ignoré cette étape (étape (1/2) sur le moniteur), vous pouvez choisir d'utiliser l'application EZVIZ pour terminer la configuration du Wi-Fi :

1) Connectez votre smartphone au Wi-Fi (suggéré)
2) Connectez-vous à votre application EZVIZ et scannez le code QR sur le moniteur.
3) Suivez l'assistant de l'application EZVIZ pour terminer la configuration Wi-Fi et ajouter l'interphone vidéo à votre application EZVIZ.

5. Configuration du badge RFID

1) Ajout des badges RFID :

Lorsque vous mettez l'appareil en marche pour la première fois, il est essentiel de configurer les badges dans l'application EZVIZ :

1. Connectez-vous à votre compte sur l'application EZVIZ.
2. Allez à la page des paramètres du moniteur et choisissez Gestion des cartes > Ajouter des cartes.
3. Définissez le nom de la carte, puis appuyez sur « Étape suivante ».
4. Définissez la durée de validité et appuyez sur « Étape suivante ».
5. Placez le badge RFID sur la zone de lecture de badge, le voyant de sonnette clignote 3 fois pour indiquer que l'ajout de badge a réussi.
6. Appuyez sur « Terminer ».

2) Suppression de badges RFID

1. Connectez-vous à votre compte sur l'application EZVIZ.
2. Allez à la page des paramètres du moniteur et choisissez Gestion des cartes.
3. Appuyez pour choisir la carte que vous voulez supprimer et appuyez sur « Supprimer » -> « OK » pour supprimer la carte.

6. Méthodes de déverrouillage multiples

(1) Ouverture du portail/de la porte via le moniteur

1. Accédez au menu principal de votre moniteur

2. Appuyez sur 📄 ou 📋 pour déverrouiller la serrure ou le portail.
   (2) Ouverture du portail/de la porte via l'application EZVIZ

3. Connectez-vous à votre compte sur l'application EZVIZ.

4. Accédez à la page d'affichage en direct du panneau d'interphone, puis appuyez sur 📄 ou 📋 pour déverrouiller la serrure ou le portail.

(3) Ouverture du portail/de la porte avec un badge RFID intelligent

- Déverrouillage de la gâche électrique/serrure :

Faites glisser rapidement votre badge préprogrammé sur la zone de lecture RFID. Un bip court confirme l'ouverture de la gâche électrique/serrure.

- Déverrouillage du moteur du portail :

Maintenez le badge pendant au moins 3 secondes sur la zone de lecture RFID. Un bip court confirme l'ouverture du portail.

(4) Ouvrez la porte/portail via un code QR

1. Connectez-vous à votre compte EZVIZ App.
2. Allez sur la page des paramètres du panneau d'interphone, sélectionnez Paramètres de déverrouillage > Gestion des codes QR > Ajouter un code QR.
3. Définissez le nom de la carte et appuyez sur "Suivant".
4. Définissez la durée de validité, puis appuyez sur "Suivant".
5. Sélectionnez si vous voulez déverrouiller la serrure ou la porte, ou les deux, puis appuyez sur Suivant et un code QR sera généré.
6. Partagez le code QR à votre visiteur.
7. Alignez le code QR avec l'objectif du panneau d'interphone, gardez une distance d'environ 10 cm. Un bref bip confirme l'ouverture de la porte

Trois bips courts indiquent l'échec de l'ouverture de la serrure/du portail.

Visualisez votre appareil sur l'application EZVIZ

i L'interface de l'application peut être différente en raison de la mise à jour de la version, et l'interface de l'application que vous avez installée sur votre téléphone prévaut.

1. Vue en direct

Lorsque vous lancez l'application EZVIZ, la page de l'appareil s'affiche comme illustré ci-dessous.

Vous pouvez visionner et écouter un flux en direct, prendre des instantanés, enregistrer des vidéos, et choisir la définition vidéo selon vos besoins.

Icône	Description
	Partager : partager votre appareil.
	Paramètres : afficher ou modifier les paramètres de l'appareil.
	Fenêtre contextuelle : permet d'afficher la vidéo en avant-plan de tout autre application que vous utilisez.
	Affichage plein écran. Appuyez pour profiter d'un affichage plein écran pour votre champ de vision.
	Instantané : prendre un instantané.
	Enregistrer : démarrer/arrêter manuellement l'enregistrement.
	Parlez. Appuyez sur l'icône, puis suivez les instructions à l'écran pour parler ou écouter les personnes devant la sonnette.
	Déverrouiller. Appuyez pour déverrouiller la plaque de frappe électrique ou la serrure.
	Ouvrir la porte. Appuyez pour déverrouiller la porte.
	Resolución. Seleccione la resolución de video que necesite.
	Appareil à proximité. Appuyez pour vérifier les appareils disponibles à proximité.
	Conseil : appuyez sur pour afficher plus dinformations sur lappareil.
	Réorganiser. Réorganiser la séquence de toutes les fonctions ci-dessus.

i Veuillez vous référer à l'interface réelle pour des informations spécifiques.

2. Réglages

Sur la page des paramètres, vous pouvez définir les paramètres du système.

Paramètre	Description
Nom	Consultez le nom de votre appareil ici ou appuyez pour le personnaliser.
Déverrouiller les paramètres	Vous pouvez gérer vos cartes et générer un code QR de déverrouillage temporaire pour vos visiteurs.
Détection intelligente	Vous pouvez faire votre choix parmi différents types de détections pour votre appareil.
Notification de message	Vous pouvez gérer les messages de l'appareil et les notifications de l'application EZVIZ.
Paramètres audio	Vous pouvez régler les paramètres audio pertinents pour votre appareil.
Paramètres d'image	Vous pouvez régler les paramètres d'image pertinents pour votre appareil.
Paramètres de lécran	Vous pouvez régler la luminosité de l'écran et le temps de verrouillage automatique de l'écran ici.
Paramètres d'éclairage	Vous pouvez régler les paramètres d'éclairage pertinents pour votre appareil.
Liste des enregistrements	Vous pouvez consulter l'état du stockage de la carte mémoire de l'appareil.
Paramètres de confidentialité	Vous pouvez chiffrer vos vidéos avec un mot de passe de chiffrement et personnaliser la zone de confidentialité ici.
Paramètres réseau	Vous pouvez voir le nom du Wi-Fi et l'état de la connexion.Si vous voulez changer le Wi-Fi de votre appareil, allez à l'écran et choisissez paramètres-> Réseau et temps-> Wi-Fi actuel, puis appuyez pour choisir le Wi-Fi auquel vous voulez vous connecter.
Informations sur l'appareil	Affichez les informations concernant l'appareil.
Plus	Vous pouvez activer l'autorisation de terminal et gérer votre client ici.
Redémarrer l'appareil	Appuyez pour redémarrer l'appareil.
Supprimer l'appareil	Appuyez ici pour supprimer l'appareil de l'application EZVIZ.

1. Utiliser Amazon Alexa

Ces instructions vous permettront de contrôler vos appareils EZVIZ avec Amazon Alexa. Si vous rencontrez des difficultés au cours du processus, veuillez vous reporter à la section Résolution des problèmes.

Avant de commencer, assurez-vous que :

1. Les appareils EZVIZ sont connectés à l'application EZVIZ.
2. Dans l'application EZVIZ, désactivez l'option « Chiffrement vidéo » et activez l'option « Audio » dans la page des paramètres de l'appareil.
3. Vous disposez d'un appareil compatible avec Alexa (c'est-à-dire l'Echo Spot, l'Echo Show, le tout nouvel Echo Show, le Fire TV [toutes générations], le Fire TV Stick [deuxième génération uniquement] ou le téléviseur intelligent Fire TV Edition).
4. L'application Amazon Alexa est déjà installée sur votre appareil intelligent, et vous avez créé un compte.

Pour contrôler les appareils EZVIZ avec Amazon Alexa :

1. Ouvrez l'application Alexa et sélectionnez « Compétences et jeux » dans le menu.
2. Depuis l'écran « Compétences et jeux », cherchez « EZVIZ », et vous trouverez les compétences EZVIZ.
3. Sélectionnez la compétence de votre appareil EZVIZ, puis appuyez sur ACTIVER POUR UTILISER.
4. Saisissez votre nom d'utilisateur et votre mot de passe EZVIZ, puis appuyez sur Connexion.
5. Appuyez sur le bouton Autoriser pour autoriser Alexa à accéder à votre compte EZVIZ, afin qu'Alexa puisse contrôler vos appareils EZVIZ.
6. Le message « EZVIZ a été associé avec succès » s'affichera ; appuyez ensuite sur DÉCOUVRIR LES APPAREILS pour permettre à Alexa de découvrir tous vos appareils EZVIZ.
7. Retournez au menu de l'application Alexa et sélectionnez « Appareils » ; dans le menu « Appareils », vous verrez tous vos dispositifs EZVIZ.

Commande vocale

Découvrez un nouvel appareil intelligent en utilisant le menu « Maison intelligente » de l'application Alexa ou la fonction de commande vocale d'Alexa.

Une fois l'appareil trouvé, vous pourrez le contrôler avec votre voix. Dites des commandes simples à Alexa.

Répondre au panneau d'interphone EZVIZ avec Alexa

Après avoir connecté votre panneau d'interphone EZVIZ à votre appareil compatible avec Alexa, vous pouvez parler à vos visiteurs via votre appareil Echo ou Fire TV.

Pour parler à votre visiteur, vous pouvez dire :

- Alexa, réponds à [Nom du panneau d'interphone EZVIZ].

- Alexa, parle à [Nom du panneau d'interphone EZVIZ].

Le nom de votre appareil, par exemple : « affiche la caméra xxxx » peut être modifié dans l'application EZVIZ. Chaque fois que vous changez le nom de l'appareil, vous devrez le découvrir à nouveau pour mettre à jour le nom.

Résolution des problèmes

Que dois-je faire si Alexa ne trouve pas mon appareil ?

Vérifiez la présence de problèmes de connexion à Internet.

Essayez de redémarrer l'appareil intelligent et de redécouvrir l'appareil sur Alexa.

Pourquoi l'état de l'appareil affiche-t-il « Hors ligne » sur Alexa ?

Votre appareil a peut-être été déconnecté du réseau. Redémarrez l'appareil intelligent et redécouvrez l'appareil sur Alexa.

Vérifiez si votre routeur est connecté à l'Internet et réessayez.

Pour plus d'informations sur les pays où Amazon Alexa est disponible, consultez le site Web officiel d'Amazon Alexa.

2. Utiliser l'Assistant Google

Grâce à l'Assistant Google, vous pouvez activer votre appareil EZVIZ et le regarder en direct en utilisant les commandes vocales de l'Assistant Google.

Les applications et les appareils suivants sont nécessaires :

1. Une application EZVIZ fonctionnelle.
2. Un téléviseur avec un appareil Chromecast fonctionnel connecté à celui-ci.

3. L'application Assistant Google installée sur votre téléphone.

4. Dans l'application EZVIZ, désactivez l'option « Chiffrement vidéo » et activez l'option « Audio » dans la page des paramètres de l'appareil.

Pour commencer, effectuez les opérations suivantes :

1. Configurez l'appareil EZVIZ et assurez-vous qu'il fonctionne correctement dans l'application.
2. Téléchargez l'application Google Home depuis l'App Store ou Google Play Magasin™, puis connectez-vous à votre compte Google.
3. Depuis l'écran « My Home », appuyez sur l'icône « + » dans le coin supérieur gauche, puis sélectionnez « Configurer un appareil » dans la liste du menu pour accéder à l'interface de configuration.
4. Appuyez sur « Fonctionne avec Google », puis recherchez « EZVIZ » ; vous trouverez les compétences EZVIZ.
5. Saisissez votre nom d'utilisateur et votre mot de passe EZVIZ, puis appuyez sur Connexion.
6. Appuyez sur le bouton Autoriser pour autoriser Google à accéder à votre compte EZVIZ, afin que Google puisse contrôler vos appareils EZVIZ.
7. Appuyez sur Revenir à l'application.
8. Suivez les étapes ci-dessus pour effectuer l'autorisation. Une fois la synchronisation terminée, le service EZVIZ sera répertorié sous votre liste de services. Pour voir la liste des appareils compatibles sur votre compte EZVIZ, appuyez sur l'icône du service EZVIZ.
9. Maintenant, essayez quelques commandes. Utilisez le nom de la caméra que vous avez créée lors de l'installation du système.

Les utilisateurs peuvent gérer les appareils en tant qu'entité distincte ou en tant que groupe. L'ajout d'appareils à une pièce permet aux utilisateurs de contrôler un groupe d'appareils en même temps à l'aide d'une seule commande.

Consultez ce lien pour plus d'informations :

Pour des informations supplémentaires sur l'appareil, visitez le site www.ezviz.com/fr.

PRÉCAUTIONS DE SÉCURITÉ

Tout dommage causé par le non-respect du manuel annule la garantie. Nous déclinons toute responsabilité en cas de dommages qui en résulteraient !

Nous ne pouvons être tenus responsables des dommages matériels ou corporels causés par une utilisation incorrecte ou un non-respect des consignes de sécurité.

Cet appareil a été fabriqué dans le respect total des consignes de sécurité. Afin de conserver ce statut et de tirer le meilleur parti de l'appareil, les utilisateurs doivent respecter les consignes de sécurité et les avertissements contenus dans ce manuel.

: ce symbole indique qu'il existe un risque de choc électrique ou de court-circuit.

• Vous ne devez utiliser cet appareil que lorsque la tension est comprise entre : 100-240 Volts et 50-60 hertz.
• N'essayez jamais d'utiliser cet appareil avec une tension différente.
• Assurez-vous que toutes les connexions électriques du système sont conformes aux instructions d'utilisation.
• Dans les établissements commerciaux, veillez à respecter les règles de prévention des accidents liés aux installations électriques.
• Dans les écoles, les centres de formation, les ateliers, etc., du personnel qualifié doit être présent pour surveiller le fonctionnement des équipements électroniques.
• Vous devez suivre les instructions d'utilisation de tout autre appareil connecté au système.
• Veuillez contacter une personne expérimentée si vous avez des doutes sur le fonctionnement ou la sécurité de l'équipement.
• Ne branchez ou ne débranchez jamais un équipement électrique avec des mains mouillées.
• Lors de l'installation de cet appareil, vérifiez que les câbles d'alimentation ne risquent pas d'être endommagés.
• Ne remplacez jamais vous-même les câbles électriques endommagés ! Dans ce cas, retirez-les et appelez un expert.
• L'alimentation secteur doit être située à proximité de l'appareil et doit être facilement accessible.
• Un dispositif de commutation (un interrupteur-sectionneur, un disjoncteur ou un dispositif équivalent) doit être facilement accessible et intégré dans l'installation du câblage du bâtiment pour les équipements qui sont connectés en permanence au réseau.
• Pour garantir une ventilation suffisante de l'appareil, veillez à ce que la zone autour de l'appareil ne soit pas obstruée.
• Ne bloquez pas la ventilation en couvrant l'ouverture de ventilation avec un objet tel qu'un journal, une nappe ou un rideau, etc.).
• Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur l'appareil.
• Respectez la température de fonctionnement de l'appareil.
• L'appareil ne doit pas être exposé à un liquide qui coule ou éclabousse et aucun objet rempli de liquide ne doit être placé sur l'appareil.

Initiatives sur l'utilisation des Produits vidéo

Nous vous remercions d'avoir acheté les produits EZVIZ.

La technologie est présente dans tous les aspects de notre vie. Considérée comme une entreprise de haute technologie, nous sommes de plus en plus conscients du rôle que joue la technologie dans l'amélioration des performances de l'entreprise et de la qualité de vie, mais en même temps, des éventuels dangers de son utilisation inappropriée. À titre d'exemple, les produits vidéo sont capables d'enregistrer des images réelles, complètes et claires. Cela permet d'ajouter une valeur élevée après coup et de préserver des faits en temps réel. Toutefois, il pourrait en découler une violation des droits et intérêts légitimes des tiers en cas de diffusion, d'utilisation ou de traitement inappropriés des données vidéo. En s'inspirant de la philosophie « La technologie pour le bien commun », EZVIZ demande à chaque utilisateur final de la technologie vidéo et des produits vidéo de respecter toutes les lois et réglementations applicables, ainsi que les usages éthiques, ceci dans le but de créer ensemble une meilleure communauté.

Veuillez lire attentivement les initiatives suivantes :

1. Chaque personne peut raisonnablement s'attendre au respect de sa vie privée, et l'installation des produits vidéo ne doit pas entrer en contradiction avec cette attente raisonnable. Par conséquent, un Avis d'avertissement sera établi de manière raisonnable et efficace et précisera la zone de surveillance, lors de l'installation des produits vidéo dans les espaces publics. Concernant les espaces non accessibles au public, les droits et intérêts des tiers doivent être évalués pendant l'installation des produits vidéo, y compris, mais sans s'y limiter, l'installation des produits vidéo uniquement après l'obtention du consentement des parties prenantes, et la non-installation des produits vidéo très discrets.
2. L'objectif des produits vidéo est d'enregistrer les activités réelles dans des conditions de temps et d'espace strictement définies. Par conséquent, chaque utilisateur devra d'abord raisonnablement définir ses propres droits dans ce cadre spécifique, afin d'éviter de porter atteinte aux portraits, à la vie privée ou aux autres droits légitimes des tiers.
3. Au cours de l'utilisation des produits vidéo, les données d'images vidéo dérivées des scènes réelles continueront d'être générées, y compris un volume important de données biologiques (telles que les images du visage), et les données pourraient ensuite être appliquées ou retraitées. Les produits vidéo eux-mêmes ne peuvent pas distinguer le bon du mauvais concernant la façon d'utiliser les données sur le seul fondement des images capturées par les produits vidéo. Le résultat de l'utilisation des données dépend de la méthode et de l'objectif d'utilisation par les Responsables du traitement des données. Par conséquent, les Responsables du traitement des données doivent non seulement se conformer à toutes les lois et réglementations applicables et aux autres exigences normatives, mais également respecter les normes internationales, la morale sociale, les bonnes mœurs, les pratiques communes et d'autres exigences non obligatoires, et respecter la vie privée, le portrait et les autres droits et intérêts des individus.
4. Il faut toujours tenir compte des droits, valeurs et autres exigences des différentes parties prenantes lors du traitement des données vidéo qui sont générées en permanence par les produits vidéo. À cet égard, la sécurité des produits et la sécurité des données constituent des facteurs déterminants. Par conséquent, chaque utilisateur final et chaque Responsable du traitement des données prend toutes les mesures nécessaires et raisonnables afin de garantir la sécurité des données et d'éviter les fuites de données, toute divulgation inappropriée et leur utilisation injustifiée, y compris, mais sans s'y limiter, la configuration du contrôle d'accès, le choix d'un environnement réseau adapté (Internet ou Intranet) dans lequel les produits vidéo sont connectés, l'établissement et l'optimisation constante de la sécurité du réseau.
5. Les produits vidéo ont largement contribué à l'amélioration de la sécurité sociale dans le monde, et nous pensons que ces produits joueront également un rôle majeur dans plusieurs aspects de la vie sociale. Toute utilisation abusive des produits vidéo en violation des droits de l'homme ou entraînant des activités criminelles est contraire à l'esprit de départ des innovations technologiques et du développement de produits. Par conséquent, chaque utilisateur doit mettre en place un mécanisme d'évaluation et de suivi de son application de produit afin de s'assurer que chaque produit est utilisé correctement et dans des conditions raisonnables, et de bonne foi.
