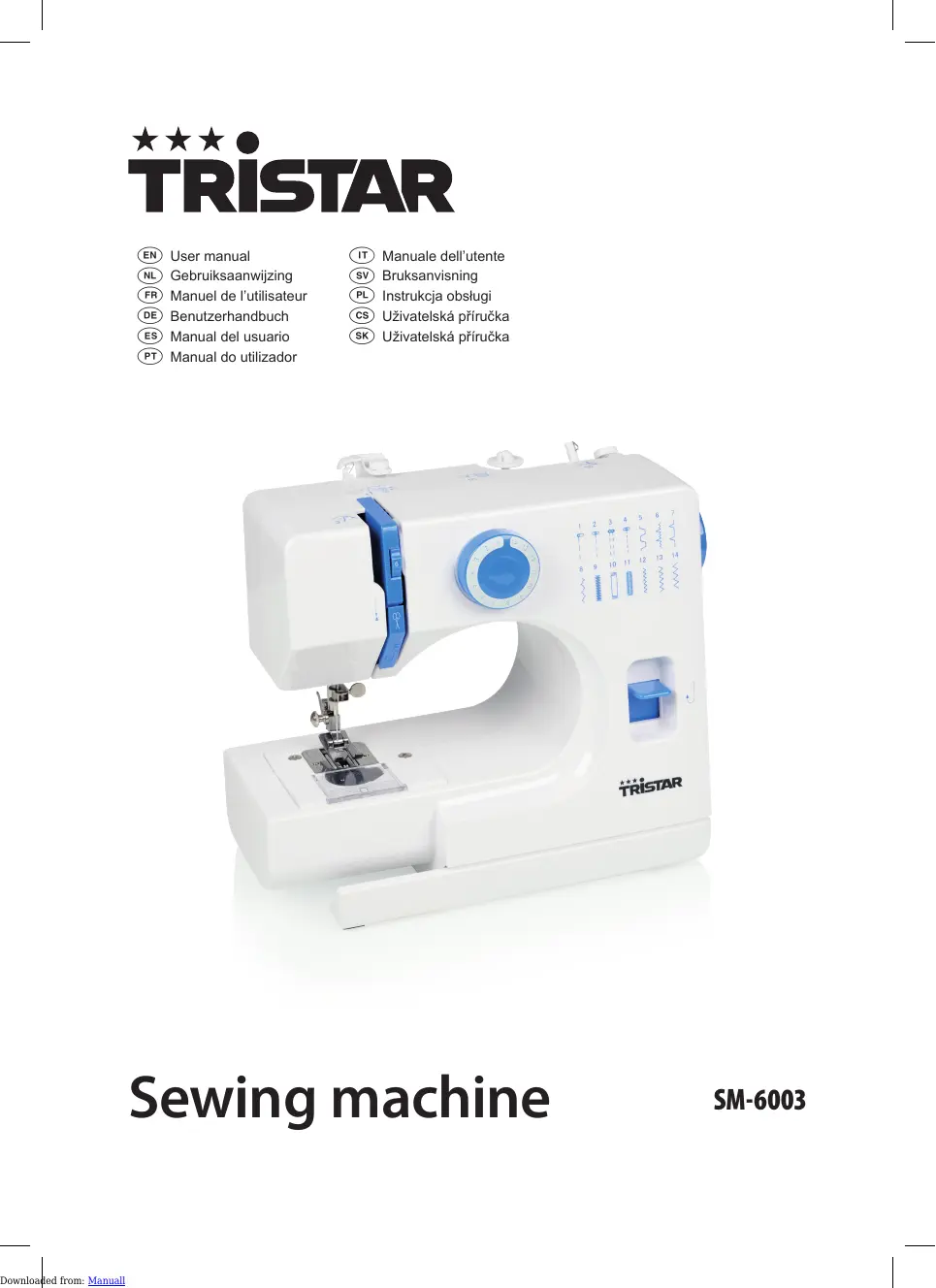

SM-6003 - Machine à coudre TRISTAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre
Marque	Tristar
Modèle	SM-6003
Alimentation	100-240V ~ 50/60Hz
Consommation électrique	9 W
Nombre de points	12 points intégrés (droit, zigzag, boutonnière, etc.)
Vitesse de couture	2 vitesses (I et II)
Éclairage	LED intégrée
Pédale	Incluse, commande de vitesse variable
Adaptateur secteur	Inclus
Types d'aiguilles	Aiguille simple (taille #14/90) et aiguille double
Canette	Canette métallique (obligatoire)
Fonctions spéciales	Couture inversée, boutonnière en 4 étapes, couture libre-bras
Pieds presseurs inclus	Pied standard et pied à boutonnière
Sécurité	Double isolation (Classe II)
Entretien	Nettoyage régulier de la zone de canette et de la plaque à aiguille
Usage prévu	Domestique, intérieur
Garantie	Garantie constructeur (voir conditions)

FOIRE AUX QUESTIONS - SM-6003 TRISTAR

Comment enfiler l'aiguille supérieure de la Tristar SM-6003 ?

Placez le commutateur sur OFF, tournez le volant pour lever l'aiguille. Placez une bobine de fil sur la broche, tirez le fil à travers le guide-fil supérieur, puis dans la fente du disque de tension, remontez et passez dans l'œillet du levier de rattrapage de droite à gauche. Descendez le fil dans le guide-fil de la barre d'aiguille et enfilez l'aiguille de l'avant vers l'arrière. Assurez-vous que le fil passe sous le pied presseur.

Comment régler la tension du fil ?

Tournez le cadran de tension du fil : un numéro plus élevé augmente la tension, un numéro plus bas la diminue. Testez sur un morceau de tissu : si le fil supérieur tire trop, desserrez ; si le fil inférieur tire trop, serrez. La tension idéale crée un point équilibré où les fils s'entrecroisent au milieu du tissu.

Comment changer l'aiguille ?

Éteignez la machine et tournez le volant pour lever l'aiguille en position haute. Desserrez la vis de serrage de l'aiguille, retirez l'ancienne aiguille. Insérez la nouvelle aiguille avec le côté plat vers l'arrière jusqu'à la butée, puis resserrez la vis.

Comment utiliser la fonction de couture inversée ?

Pour fixer les points en début ou fin de couture, appuyez sur le levier de point inversé (repère A11) tout en cousant. La machine coudra en marche arrière tant que vous maintenez le levier enfoncé. Relâchez pour reprendre la couture avant. Ne dépassez pas 5 cm de couture inversée.

Comment réaliser une boutonnière ?

Fixez le pied à boutonnière. Réglez le motif sur #10, cousez 5-6 points, puis levez l'aiguille. Réglez sur #11, cousez 5-6 points, levez l'aiguille. Réglez à nouveau #10, cousez 5-6 points. Tournez le tissu de 180°, réglez #11 et cousez jusqu'à la fin. Suivez les étapes exactes du manuel.

Pourquoi l'aiguille casse-t-elle souvent ?

Causes possibles : aiguille mal fixée, pied presseur mal serré, tissu tiré pendant la couture, aiguille non relevée lors du changement de motif, ou aiguille inadaptée au tissu. Vérifiez le serrage, utilisez une aiguille en bon état et adaptée, et ne forcez pas le tissu.

Comment enfiler la canette ?

Tournez le volant pour lever l'aiguille. Ouvrez le couvercle du compartiment canette, retirez l'ancienne canette. Placez une canette remplie en veillant à ce que le fil se déroule dans le sens horaire. Laissez environ 10 cm de fil. Tenez le fil de l'aiguille, tournez le volant pour que l'aiguille attrape le fil de canette et le remonte. Tirez les deux fils vers l'arrière.

Quels types de tissus peut-on coudre avec cette machine ?

Cette machine convient pour les tissus légers à moyens comme l'organdi, la georgette, le lin, le coton. Utilisez une aiguille de taille 11 ou 14 et du fil adapté. Elle ne supporte pas les tissus très épais ou lourds.

Comment nettoyer la machine à coudre Tristar SM-6003 ?

Débranchez toujours l'appareil. Nettoyez le cadran de tension avec un chiffon sec pour enlever les peluches. Vérifiez et nettoyez régulièrement la zone de la canette et la plaque à aiguille. Utilisez une petite brosse douce. Ne jamais immerger la machine dans l'eau.

Que faire si la machine ne démarre pas ?

Vérifiez que l'adaptateur et la pédale sont correctement branchés. Assurez-vous que l'interrupteur est sur ON. Testez la prise murale. Si rien ne fonctionne, consultez la section dépannage du manuel : l'adaptateur ou la pédale peuvent être défectueux.

MODE D'EMPLOI SM-6003 TRISTAR

Au sujet de ce document

Ce mode d'emploi contient toutes les informations pour une utilisation correcte, sûre et efficace de l'appareil. Assurez-vous d'avoir lu et compris les instructions de ce manuel utilisateur dans leur intégralité avant d'utiliser l'appareil.

Rangez toujours ce manuel utilisateur en lieu sûr près de l'appareil pour consultation ultérieure.

Ce manuel est rédigé dans sa version d'origine en anglais. Toutes les autres langues sont des documents

traduits.

Symboles généraux

Symbole	Description
	Ce produit est conforme aux exigences de conformité des règlements ou directives européens en vigueur.
	Le symbole, le logo ou l'icône universel de recyclage est un symbole internationalement reconnu utilisé pour désigner les matériaux recyclables. Le symbole du recyclage relève du domaine public et n'est pas une marque déposée.
	Le Point vert est une marque déposée de Der Grüne Punkt - Duales System Deutschland GmbH et est une marque déposée dans le monde entier. Le logo ne peut être utilisé que par des clients de DSD GmbH titulaires d'une licence valide d'utilisation de la marque ou par des entreprises engagées dans la gestion des déchets en République Fédérale Allemande. Cela s'applique également à lareproduction du logo par des tiers dans un dictionnaire, uneencyclopedie ou une base de données électronique contenant unmanuel de référence.
	En vigueur en France :Le produit ou l'emballage peuvent être recyclés et les composants doivent être éliminés séparément. Respectez les réglementations locales.
	En vigueur en Italie :Le produit ou l'emballage peuvent être recyclés et les composants doivent être éliminés séparément. Respectez les réglementations locales.
	Dans un appareil à double isolation, deux systèmes d'isolation sont fournis à la place d'un fil de terre. Aucun dispositif de mise à la terre n'est fourni sur un appareil à double isolation, et aucun dispositif de mise à la terre ne doit être ajouté à l'appareil. La mise en service d'un appareil à double isolation exige une très grande prudence et la connaissance du système, et ne doit donc être effectuée que par un personnel de service qualifié. Les pièces de rechange pour un appareil à double isolation doivent être identiques aux pièces remplacées. Un appareil à double isolation porte la mention "CLASSE II" ou "À DOUBLE ISOLAITON". Il peut même être identifié avec le symbole de double isolation.

DESCRIPTION DE L'APPAREIL

Au sujet de l'appareil

Usage prévu

Cet appareil n'est destiné qu'à une utilisation à l'intérieur.

Cet appareil est destiné exclusivement à un usage domestique et non commercial.

Cet appareil est destiné à être utilisé dans des applications domestiques et similaires telles que :

• les cuisines du personnel dans les magasins, les bureaux et autres environnements de travail ;
• les fermes ;
• par les clients dans les hôtels, les motels et autres environnements de type résidentiel ;
• des environnements de type "chambres d'hôtes".

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'elles n'aient reçu des instructions ou une aide concernant l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité.

Toute utilisation de l'appareil autre que celle décrite dans ce manuel utilisateur est considérée comme une mauvaise utilisation et peut causer des blessures ou des dommages à l'appareil et annuler la garantie.

Spécifications techniques

Nom de l'appareil	Machine à coudre
Numéro de référence	SM-6003
Alimentation	100-240V ~ 50/60Hz
Consommation électrique en cours d'utilisation	9W

Pièces principales (voir image A)

1 Sélecteur de point
2 Disque de tension du bobinage
3 Guide-fil supérieur
4 Levier de reprise du fil
5 Cadran de tension du fil
6 Coupe-fil
7 Lumière LED
8 Vis de réglage
9 Pied presseur
10 releveur de pied presseur

11 Levier de point inversé
12 Vis de serrage de l'aiguille
13 Guide-fil de la barre d'aiguille
14 Aiguille
15 Plaque d'aiguille
16 Plaque de recouvrement de la canette
17 Goupille de bobine
18 Broche du bobineur
19 Arrêt du dévidoir de canette
20 Roue à main

21 OFF / I & II Vitesse
22 Prise pour pédale
23 Prise d'adaptateur
24 Bobine
25 Bobine
26 Pied-de-biche pour boutonnière
27 Aiguille double
28 Fileur
29 Pédale
30 Adaptateur d'alimentation

SÉCURITÉ

Précautions de sécurité

▲ AVERTISSEMENT

• En ignorant les consignes de sécurité, le fabricant ne peut pas être tenu responsable des dommages.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes également qualifiées afin d'éviter un danger.
• Ne déplacez jamais l'appareil en tirant sur le cordon et assurez-vous que le cordon ne s'emmêle pas.
• L'appareil doit être placé sur une surface stable et plane.
• L'utilisateur ne doit pas laisser l'appareil sans surveillance tant qu'il est branché sur l'alimentation électrique.
• Cet appareil est uniquement destiné à des utilisations domestiques et seulement dans le but pour lequel il est fabriqué.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans

ou plus, s'ils sont surveillés, s'ils ont reçu des instructions sur l'utilisation de l'appareil en toute sécurité et s'ils ont conscience des dangers encourus. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants, sauf s'ils ont 8 ans ou plus et s'ils sont surveillés. Tenir l'appareil et son cordon hors de portée des enfants de moins de 8 ans. Les appareils peuvent être utilisés par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, si elles sont surveillées, si elles ont reçu les instructions sur l'utilisation de l'appareil en toute sécurité et si elles ont conscience des dangers encourus.

- Afin de vous éviter un choc électrique, n'immergez pas le cordon, la prise ou l'appareil dans de l'eau ou autre liquide.

AVANT LA PREMIÈRE UTILISATION

• Sortez l'appareil et les accessoires de la boîte. Retirez les autocollants, la feuille de protection ou le plastique de l'appareil.
• Avant toute utilisation, vérifiez toujours si la tension indiquée sur la plaque signalétique de votre appareil correspond à la tension de votre réseau.
• Utilisez toujours la canette en métal, sinon la boîte à canette magnétisée ne pourra pas fonctionner correctement, ce qui entraînera un manque de tension sur le fil de la canette.

Assemblage (voir image F)

• Branchez l'adaptateur B ^30 à laprise de l'adaptateur B ^23 , qui est la plus grande entrée ronde dans la machine et la fiche dans la prise murale.
• Connectez la pédale B ^29 à laprise de la pédale B ^29 , qui est la plus petite entrée ronde de la machine.
• Placez l'interrupteur A ^21 en position "ON" pour mettre l'appareil sous tension. La machine est actionnée en appliquant une pression sur la pédale de commande.

Insérer ou changer l'aiguille (voir image E)

Remarque : Avant d'insérer l'aiguille, mettez l'appareil hors tension afin d'éviter tout risque d'électrocution ! Remplacer régulièrement l'aiguille, surtout si elle montre des signes d'usure et cause des problèmes.

1. Tournez le volant B ^20 en position haute.
2. Desserrer la vis de serrage de l'aiguille A ^12 et la resserrer après avoir inséré la nouvelle aiguille.
3. Le côté plat de l'aiguille doit être orienté vers l'arrière.
4. Insérez l'aiguille jusqu'à la butée.

Installation d'une aiguille double (voir image E)

1. Retirez l'aiguille simple A ^14 , puis mettez l'aiguille double B ^27 .
2. Placez deux canettes B ^25 sur le guide-fil d'enroulement A ^3 .
3. Insérez séparément deux points dans les deux pôles de l'aiguille jumelle.
4. Les autres étapes sont les mêmes que pour l'enfilage d'une aiguille simple.

Remarque : l'aiguille double ne convient que pour les points droits. Elle peut coudre deux points droits en parallèle.

Mise en place du filet supérieur (voir image C)

1. Placer le commutateur "OFF / I & II Speed Switch" en position "Off".

2. et tourner le volant dans le sens inverse des aiguilles d'une montre jusqu'à ce que l'aiguille atteigne sa position la plus haute.

3. Placez une bobine de fil sur la broche porte-bobine.B ^17 Veillez à ce que le fil s'écoule de la bobine dans le sens inverse des aiguilles d'une montre. Utilisez le pied de la bobine ou le capuchon de la bobine si nécessaire.
4. Tirez le fil à travers le guide-fil supérieurA ^3 et glissez-le fermement en place.
5. Faites descendre le fil dans la fente du disque de tension, puis faites un demi-tour et faites-le remonter.
6. Faire passer le fil dans l'œillet du levier de rattrapageA ^4 de droite à gauche.
7. Ramenez le fil vers le bas et passez-le dans le guide de la pince à aiguilleA13 de haut en bas.
8. Enfilez l'aiguille de l'avant vers l'arrière, en veillant à ce que le fil soit placé derrière l'aiguille et sous le pied-de-biche.A9.

Mise en place du filet inférieur (voir image D)

1. Tournez le volant B20 en position haute.
2. Soulever le releveur de pied-de-biche A ^10
3. Faites glisser le couvercle du compartiment à canetteA ^16 vers vous et retirez-le.
4. Retirez l'ancienne canette et placez une canette remplie dans le compartiment à canette.
5. Tirez environ 10 cm de fil de la nouvelle canette, en veillant à ce qu'elle tourne dans le sens des aiguilles d'une montre. Cela permet d'obtenir une tension correcte lors de la couture.
6. Tenez le fil de l'aiguille sans le serrer avec votre main gauche. Tournez le volant dans le sens inverse des aiguilles d'une montre vers vous pour abaisser l'aiguille. Continuez à tourner le volant jusqu'à ce que l'aiguille atteigne sa position la plus haute. Cela permettra à l'aiguille d'attraper le fil de la canette et de le tirer à travers le trou situé sous l'aiguille.
7. Tirez légèrement sur le fil de l'aiguille et le fil de la canette apparaîtra dans la fente de la plaque à aiguille.
8. Assurez-vous que le fil de l'aiguille est enfilé dans la rainure du pied-de-biche. Tirez les deux fils vers l'arrière de la machine, en laissant environ 10 cm
9. Remettez le couvercle du compartiment à canette en place.

Retrait du pied-de-biche

1. Éteindre la machine.
2. Tournez le volant dans le sens inverse des aiguilles d'une montre pour élever l'aiguille au point le plus haut.
3. Soulevez le releveur de pied de biche et le levier de verrouillage du pied de biche pour libérer l'ancien pied.
4. Placer le nouveau pied-de-biche sous le dispositif de verrouillage.
5. Abaissez le releveur de pied de biche et soulevez le levier de verrouillage pour fixer le nouveau pied.

UTILISATION

Points droits et autres points

1. Tournez le sélecteur de motifs A ^1 pour obtenir le réglage de votre choix.
2. Relevez l'aiguille à sa position la plus haute en tournant le volant dans le sens inverse des aiguilles d'une montre.
3. Tirez doucement sur les deux fils (environ 10cm) vers l'arrière. Relevez le pied-de-biche A9 et placez le tissu sous le pied-de-biche.
4. Appuyez doucement sur la pédale B ^29 pour commencer à coudre.
5. Guidez légèrement le tissu à la main.
6. Lorsque vous vous arrêtez, assurez-vous que l'aiguille est dans sa position la plus haute afin que le fil

puisse être facilement retiré.

1. Relevez le pied-de-biche A9 et retirez le tissu.
2. Coupez les fils à l'aide du coupe-fil A 6 situé sur le côté de la machine.

Ce processus s'applique à tous les modèles de points.

Vitesse de couture

Cette machine à coudre a deux vitesses de couture. Poussez le bouton 'OFF', à droite, sur la position 'Il' et la vitesse de couture sera augmentée, tandis que sur la position 'I' la vitesse sera réduite.

AVIS

• La vitesse lente est recommandée pour les débutants.
• Lorsque l'alimentation est connectée, le voyant est toujours allumé.
• Lorsque vous tournez le sélecteur de motifs, assurez-vous que la pointe de l'aiguille est en position haute. Si vous ne le faites pas, l'aiguille risque de se plier, d'être endommagée ou de mal fonctionner pendant la couture.
• Lors de la sélection d'un motif, assurez-vous que la position est réglée correctement. Un mauvais réglage peut endommager l'aiguille ou entraîner une couture au-delà de la trace de point sélectionnée, produisant un point différent du motif choisi.

Couture inversée

La couture inversée convient pour fixer la couture au début ou à la fin d'un point afin d'éviter que les points ne se détachent.

1. Arrêtez d'abord la machine. Appuyez ensuite sur le levier de couture en marche arrière A ^11 . La machine va maintenant coudre en marche arrière.
2. Relâchez la touche de marche arrière pour reprendre la couture en marche avant.
3. La longueur du point arrière ne doit pas dépasser 5cm.

Couture à double aiguille

1. Retirez l'aiguille simple A ^14 , puis mettez l'aiguille double B ^27 .
2. Placez deux canettes B ^25 sur le guide-fil d'enroulement A ^3 .
3. Insérez séparément deux points dans les deux pôles de l'aiguille jumelle.
4. Les autres étapes sont les mêmes que pour l'enfilage d'une aiguille simple.

Remarque : l'aiguille double ne convient que pour les points droits. Elle peut coudre deux points droits en parallèle.

Couture de boutonnières

1. Tournez le volant dans le sens inverse des aiguilles d'une montre (vers vous) pour relever l'aiguille au point le plus haut. Relevez le releveur de pied-de-biche.
2. Retirez le pied-de-biche comme décrit dans ce manuel d'instructions et fixez le pied-de-biche pour boutonnières au support du pied-de-biche.
3. Placez le tissu sous le pied-de-biche et abaissez le releveur de pied-de-biche pour fixer le tissu en place, en alignant la distance réglée sur le pied-de-biche sur la longueur du tissu marqué.
4. Réglez le motif sur #10puis cousez 5-6 points
5. Tournez le volant B ^20 dans le sens inverse des aiguilles d'une montre pour élever l'aiguille à sa position la plus haute.
6. Réglez le motif sur #11puis cousez 5-6 points
7. Tournez le volant B ^20 dans le sens inverse des aiguilles d'une montre pour élever l'aiguille à sa position la plus haute.
8. Réglez le motif sur #10puis cousez 5-6 points
9. Tournez le volant B ^20 dans le sens inverse des aiguilles d'une montre pour élever l'aiguille à sa

position la plus haute.

1. Relever le pied-de-biche en faisant pivoter le tissu de 180°.
2. Régler le motif sur le motif #11. Cousez jusqu'à ce que le trou du bouton soit entièrement cousu.

Coudre les poignets

1. Levez le pied-de-biche et placez la manchette (ou le pantalon) dans le cantilever libre situé directement sous le pied-de-biche, puis abaissez le pied-de-biche pour presser la manchette (ou le pantalon).
2. Mettez l'interrupteur d'alimentation sur ON et commencez à coudre.

Réglage de la tension du fil

- Testez la tension en cousant un point d'essai. Si le fil supérieur tire trop, desserrez-le en tournant la molette vers le chiffre inférieur. Si le fil inférieur tire trop, serrez le fil supérieur en tournant la molette vers le chiffre le plus élevé.

Conseils pour une tension optimale du fil

• La tension idéale crée un point équilibré où les fils s'entrecroisent au milieu des couches de tissu.
• Pour les tissus légers, réduisez légèrement la tension. Pour les tissus plus lourds, augmentez la tension pour maintenir l'équilibre.

ATTENTION

• Eteignez l'interrupteur et relevez l'aiguille avant de changer le motif de point.
• Ne modifiez pas le motif de point lorsque la machine est en marche.
• Vérifiez qu'il n'y a pas de bourrage de couture en tournant le volant dans le sens inverse des aiguilles d'une montre.

Choix de l'aiguille et du fil

Type de tissu		Fil	Aiguille
Poids léger à moyen	Organdy, Georgette, Lin, Coton	50 soie, 50 coton, 50 à 90 polyester	11(65) ou 14(90)

Cette machine n'utilise que des aiguilles de taille #14 (90). Elle ne peut pas coudre des tissus très épais ou lourds.

DÉPANNAGE

Problème	Cause possible	Solution possible
Pas de puissance/machine lente	Installation incorrecte des piles, piles faibles, mélange de piles neuves et anciennes, adaptateur non connecté	Réinstaller correctement les piles, utiliser des piles neuves, connecter correctement l'adaptateur, remplacer l'adaptateur.
Sauter des points	Aiguille mal alignée, aiguille pliée, pied-de-biche mal fixé	Réinsérer l'aiguille à plat, remplacer l'aiguille, resserrer le pied-de-biche.
Le fil de la canette n'est pas remonté	Le fil inférieur est usé, l'enfilage est incorrect	Remplacer la canette, réenfiler l'aiguille d'avant en arrière
Rupture de fil	Canette inférieure bloquée, écharpe d'aiguille rugueuse, mauvais positionnement de l'aiguille, pièces de tension du fil rugueuses	Enfiler à nouveau les deux fils, remplacer l'aiguille, polir l'écharpe de l'aiguille, s'assurer que l'aiguille est correctement insérée.
Points irréguliers	Bobine de canette supérieure bloquée, fil supérieur lâche ou tendu, aiguille pliée, enfilage incorrect	Lisser la canette/le fil, ajuster la tension, remplacer l'aiguille, réenfiler la machine.
Rupture d'aiguille	Pied-de-biche/aiguille mal fixé(e), tissu tiré, aiguille non enfoncée dans le tissu au démarrage, aiguille enfoncée dans le tissu lors du réglage du cadran	Réinsérer et serrer l'aiguille/le pied presseur, éviter de tirer sur le tissu, abaisser l'aiguille avant de coudre, réinsérer l'aiguille et serrer.

NETTOYAGE ET ENTRETIEN

• Débranchez toujours le câble d'alimentation lorsque l'appareil n'est pas utilisé ou sans surveillance, et avant de le nettoyer.
• Nettoyez toujours le cadran de tension et enlevez les peluches ou les débris qui pourraient affecter ses performances.
• Vérifiez régulièrement que la zone de la canette et la plaque à aiguille ne sont pas encrassées par le fil et nettoyez-les si nécessaire.

ÉLIMINATION

Cet appareil ne doit pas être jeté avec les déchets ménagers à la fin de sa durée de vie, il doit être remis à un centre de recyclage pour les appareils électriques et électroniques. Ce symbole sur l'appareil, le manuel d'utilisation et l'emballage attire votre attention sur un point important. Les matériaux utilisés dans cet appareil sont recyclables. En recyclant vos appareils, vous contribuez de manière significative à la protection de notre environnement. Renseignez-vous auprès des autorités locales pour connaître les centres de collecte des déchets.

Assistance

Vous retrouvez toutes les informations et pièces de rechange sur www.tristar.eu!

Benutzerhandbuch

Nähmaschine

VORWORT
