Type de produit	Haut-parleur de bureau actif (bi-amplifié)
Marque	Kanto
Modèle	SE6 (ORA)
Composition	1 enceinte active (droite) + 1 enceinte passive (gauche)
Tweeter	Dôme en soie de 3/4 pouce
Woofer	3 pouces à cône en papier (blindé magnétiquement)
Amplificateur	Classe D bi-amplifié
Puissance de sortie	100 W crête (50 W RMS totale), 9 W RMS par tweeter, 16 W RMS par woofer
Réponse en fréquence	70 Hz - 22 kHz
Filtre de croisement	Actif à 100 Hz (automatique lors de la connexion d’un subwoofer)
Entrées	1 x RCA (niveau ligne), 1 x USB-C (24 bits / 96 kHz), 1 x Bluetooth 5.0
Sorties	1 x Subwoofer (RCA)
Connectique enceintes	Connecteur à 4 broches entre active et passive
Montage	Trou de montage 1/4 pouce - 20 à l’arrière
Alimentation	Adaptateur secteur AC 100-240 V, 50/60 Hz (bloc fourni)
Consommation en veille	Moins de 0,5 W
Dimensions (chaque enceinte)	10 x 14,1 x 17,5 cm (L x P x H)
Poids net (enceinte active)	1 kg
Poids net (enceinte passive)	1 kg
Poids brut (paire emballée)	3,7 kg
Dimensions du colis	22,7 x 38,3 x 25,4 cm (L x P x H)
Garantie	2 ans (limitée, transférable avec facture d’origine)
Nettoyage et entretien	Utiliser un chiffon sec. Ne pas utiliser près de l’eau. Ne pas obstruer les ouvertures de ventilation.
Sécurité	Ne pas ouvrir le boîtier (risque d’électrocution). Confier les réparations à un technicien qualifié. Débrancher en cas d’orage ou d’inutilisation prolongée.
Pièces détachées et réparabilité	Pas de pièces réparables par l’utilisateur. Contacter le service client Kanto pour assistance.

FOIRE AUX QUESTIONS - SE6 Kanto

Comment connecter mes haut-parleurs ORA en Bluetooth ?

Appuyez sur le bouton de volume pour faire défiler les entrées jusqu'à ce que le voyant d'état soit bleu. Le voyant Bluetooth clignote pour indiquer le mode d'appairage. Sur votre appareil, recherchez les périphériques Bluetooth et sélectionnez 'ORA by Kanto'. La connexion est établie lorsque le voyant bleu devient fixe.

Que faire si aucun voyant ne s'allume ?

Vérifiez que le câble d'alimentation est correctement connecté à l'enceinte active et à une prise électrique fonctionnelle. Assurez-vous que la prise fournit du courant.

Comment connecter un subwoofer ?

Utilisez un câble RCA pour relier la sortie SUB OUT de l'enceinte active à l'entrée audio de votre subwoofer. Le filtre de croisement actif à 100 Hz s'enclenche automatiquement. Si votre subwoofer possède un réglage de coupure, choisissez le réglage le plus élevé.

Le son ne sort que d'un seul haut-parleur, que faire ?

Reconnectez le câble à 4 broches entre l'enceinte active et l'enceinte passive. Assurez-vous que les extrémités du câble sont bien fixées dans les bornes. Vérifiez également que le réglage de balance de votre source audio est centré.

L'audio est de mauvaise qualité ou distordu, que dois-je vérifier ?

Réglez le volume de la source audio au maximum. Éloignez l'arrière des haut-parleurs du mur d'au moins 20 cm. Si vous utilisez une connexion USB, réduisez la fréquence d'échantillonnage à 96 kHz ou moins. Testez une autre source ou chanson.

Comment nettoyer et entretenir mes haut-parleurs ORA ?

Utilisez un chiffon sec pour nettoyer la surface. Ne pas utiliser de liquides ni de nettoyants abrasifs. Ne pas obstruer les ouvertures de ventilation et ne pas exposer l'appareil à l'eau.

Quelles sont les dimensions et le poids des haut-parleurs ?

Chaque enceinte mesure 10 cm de large, 14,1 cm de profondeur et 17,5 cm de hauteur. Chaque enceinte pèse 1 kg. Le poids total de la paire emballée est de 3,7 kg.

Puis-je utiliser une entrée USB pour connecter mon ordinateur ?

Oui, l'entrée USB-C prend en charge jusqu'à 24 bits / 96 kHz. Branchez votre ordinateur avec un câble USB-C (adaptateur USB-A possible). Sélectionnez l'entrée USB et choisissez 'ORA by Kanto' comme périphérique de lecture audio dans les paramètres de votre ordinateur.

Quelle est la garantie des haut-parleurs ORA ?

Kanto offre une garantie limitée de 2 ans contre les défauts de matériel ou de fabrication, valable dans le pays d'achat avec la facture d'origine. La garantie est transférable si vous fournissez la facture et que le numéro de série est intact.

Comment puis-je monter les haut-parleurs sur un support ou au mur ?

Chaque enceinte possède un trou de montage fileté 1/4 pouce-20 à l'arrière. Vous pouvez utiliser des supports compatibles (vendus séparément) pour les fixer sur un bureau ou un mur. Consultez le site de Kanto pour des options de supports recommandés.

MODE D'EMPLOI SE6 Kanto

Mesures de sécurité importantes

ATTENTION

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'exploitation et de maintenance importantes (entretien) dans la documentation accompagnant l'appareil.

ATTENTION

RISQUE D'ÉLECTROCUTION. N'OUVREZ PAS.

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE RETIREZ PAS LE PANNEAU ARRIÈRE. AUCUNE PIÈCE PAR L'UTILISATEUR À L'INTÉRIEUR. FAITES APPEL A UN TECHNICIEN QUALIFIE.

TENSION DANGEREUSE

L'éclair fléché dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence de "tension dangereuse" non-isolée à l'intérieur de l'enceinte du produit qui peut être de magnitude suffisante pour constituer un risque de choc électrique pour les personnes.

• Lisez ces instructions.
- Conservez ces instructions.
- Observez tous les avertissements.
• Suivez toutes les instructions.
• N'utilisez pas cet appareil près de l'eau.
• Nettoyez-le uniquement avec un chiffon sec.
- Ne bloquez pas les ouvertures de ventilation. Installez selon les instructions du fabricant.
- N'installez pas près de sources de chaleur telles que des radiateurs, registres de chaleur, poêles ou autres appareils (incluant les amplificateurs) produisant de la chaleur.
- Protégez le cordon d'alimentation électrique en assurant qu'il ne soit piétiné ou pincé, en particulier au niveau des fiches, derrière les douilles de convenance et derrière le point où ils quittent de l'appareil.
- Utilisez seulement les accessoires recommandés par le fabricant.

• Si vous utilisez un support, soyez prudent lorsque vous déplacez l'ensemble support/appareil afin d'éviter les blessures dues au basculement. Débranchez l'appareil pendant les orages ou s'il n'est pas utilisé pendant de longues périodes de temps.
• Confiez toutes les réparations à un personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon. Par exemple, le cordon d'alimentation ou la fiche est endommagé, du liquide a été renversé, des objets sont tombés à l'intérieur du produit, le produit a été exposé à la pluie ou à l'humidité, le produit ne fonctionne pas normalement, ou si le produit est tombé.
• L'appareil doit être raccordé à une prise secteur MAINS reliée à la terre pour protection.
• Un coupleur d'entrée d'appareil est utilisé comme dispositif de déconnexion - le dispositif de déconnexion doit rester facilement accessible.

Avertissements FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui pourraient provoquer un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par la partie responsable de la conformité peut invalider l'autorité de l'utilisateur à faire fonctionner l'équipement.

Note : Cet équipement a été testé et déclaré en accord avec les limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant l'une ou plusieurs des mesures suivantes :

-Réorientez ou déplacez l'antenne de réception.

-Éloignez l'équipement du récepteur.

-Branchez l'appareil sur une prise de courant située sur un circuit différent de celui sur lequel le récepteur est branché.

-Consultez le revendeur ou un technicien de radio ou téléviseur expérimenté pour obtenir de l'aide.

Cet appareil est conforme aux limites d'exposition aux radiations fixées par la FCC pour un environnement non contrôlé. Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.

Industrie Canada (IC)

Le présent appareil est conforme aux CNR d'Industrie Canada applicablesaux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

AVISRELATIFS À L'EXPOSITION RF

Cet équipement est conforme aux limites d'exposition au rayonnement ISED établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps.

Limited Warranty

Kanto Living Inc. (Kanto) garantit ses équipements contre tout défaut de matériel ou de fabrication pendant une période limitée de 2 ans. Cette garantie est valable dans le pays d'achat.

Si l'équipement tombe en panne et Kanto en est informé dans les 24 mois suivant la date d'achat avec la facture d'origine d'un revendeur agréé, Kanto offrira, à sa discrétion, des pièces de rechange, la réparation de l'équipement d'origine ou le remplacement de l'équipement, et prendra en charge les frais de retour au client, à condition que l'équipement n'ait pas été soumis à des abus mécaniques, électriques ou autres ou à des modifications. Toutes les pièces de rechange, ainsi que tout équipement réparé ou remplacé, sont couverts par la garantie complète de l'achat d'origine. La responsabilité maximale de Kanto ne dépassera pas le prix d'achat réel payé par l'acheteur d'origine du produit.

Si vous avez acheté un produit Kanto usagé, la garantie limitée est entièrement transférable à condition que vous puissiez fournir une copie de la facture originale établissant la date d'achat et que le numéro de série du produit soit intact.

Les consommateurs sont tenus d'obtenir un numéro d'autorisation de retour auprès de l'assistance à la clientèle et de prendre en charge les frais d'expédition vers un site Kanto ou un dépôt agréé, sauf interdiction contraire. Veuillez conserver l'emballage d'origine pour éviter d'endommager le produit pendant le transport. Kanto vous recommande d'assurer votre colis.

Assistance à la clientèle : [e-mail]

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.

Spécifications

HAUT-PARLEURS DE BUREAU DE RÉFÉRENCE ORA

Tweeter	Dôme en soie 3/4 pouce
Woofer	3" Woofer à cône en papier(blindé magnétiquement
Type d'amplificateur	Classe D bi-amplifié
Puissance de sortiet	Puissance de crête de 100 W(50 W RMS au total)
Puissance de sortie (par tweeter	9 W RMS
Puissance de sortie (par woofer)	16 W RMS
Réponse en fréquence	70 Hz - 22 kHz
Filtre passe-haut/passe-bas	100 Hz (automatique)
Entrées	1 x RCA de niveau ligne1 x USB-C (24 bit/96 kHz)1 x Bluetooth 5.0
Sorties	1 x sortie subwoofer
Bornes de haut-parleurs	Connecteur à 4 broches
Trou de montage arrière	1/4"-20
Tension d'entrée / Fréquence	AC 100 V - 240 V 50/60 Hz
Consommation d'énergie en mode veille	< 0,5 W
Dimensions (chaque haut-parleur)	3.9" W x 5.6" D x 6.9" H(10 x 14.1 x 17.5 cm)
Poids net (Actif)	2.2 lb (1 kg)
Poids net (Passive)	2.2 lb (1 kg)
Poids brut (boxed pair)	8.2 lb (3.7 kg)
Dimensions de la boîte d'expédition	8.9" W x 15.1" D x 10" H(22.7 x 38.3 x 25.4 cm)

AVIS: Cet appareil est étiqueté conformément à la directive européenne 2002/96 /EC qui concerne les déchets d'équipements électriques et électroniques (WEEE). Cette étiquette indique que ce produit ne doit pas être éliminé avec les déchets ménagers. Il devrait être déposé dans une installation appropriée pour permettre la récupération et le recyclage.

Fabricant et importateur:

Merci d'avoir choisi ORA, conçu par Kanto au Canada. ORA comble le fossé entre les haut-parleurs d'ordinateur et les moniteurs de studio, vous offrant un son de qualité audiophile sans dominer votre espace. ORA dispose d'entrées modernes telles que l'USB-C pour obtenir le meilleur son de votre PC ou Mac, le Bluetooth 5.0 pour le couplage à votre téléphone ou appareil domestique intelligent, et le RCA pour votre équipement analogique. Avec un filtre de croisement qui envoie automatiquement les basses à un subwoofer connecté, vous obtenez une intégration parfaite des basses fréquences, libérant les woofers de 3 po et les tweeters à dôme en soie de 3/4 po pour faire ce qu'ils font le mieux. ORA est le mélange parfait d'un son de qualité de référence et de fonctions modernes dans une taille suffisamment petite pour être installée sous votre écran.

Nous vous recommandons de lire attentivement toutes les instructions avant d'utiliser le système, et de les conserver pour référence future. Kanto ne peut pas être tenu responsable pour des dommages causés par l'installation ou l'utilisation incorrecte de ce produit.

Ce système d'enceintes amplifiées a été soigneusement testé et inspecté en cours de production, et avant l'emballage et l'expédition. Après le déballage, s'il vous plaît vérifier les dommages. Il est rare qu'un appareil est endommagé pendant le transport, mais si cela se produit, contactez votre revendeur immédiatement. Vous pouvez également appeler directement à Kanto 1-888-848-2643 ou par e-mail à [e-mail].

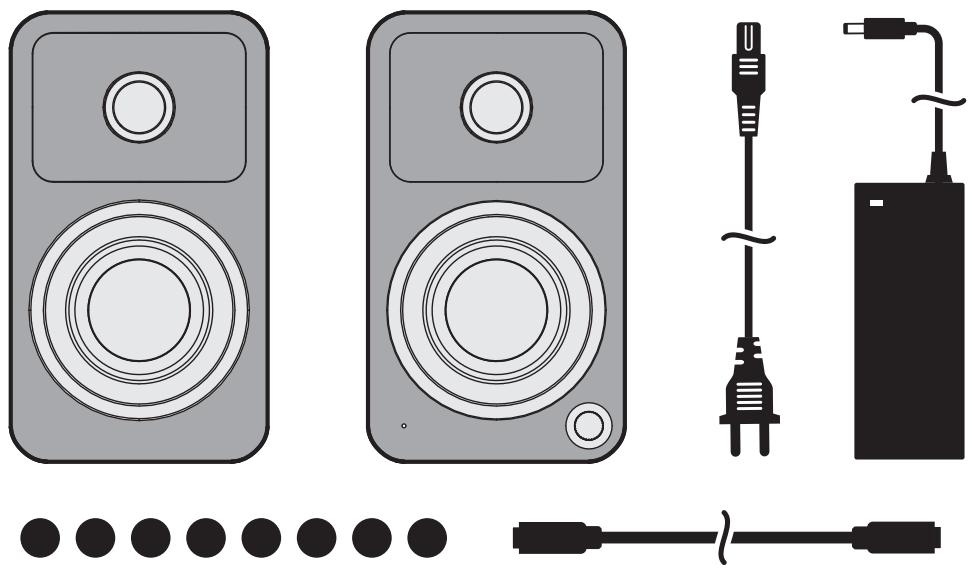

Que contient la boîte?

Panneaux Avant et Arrière

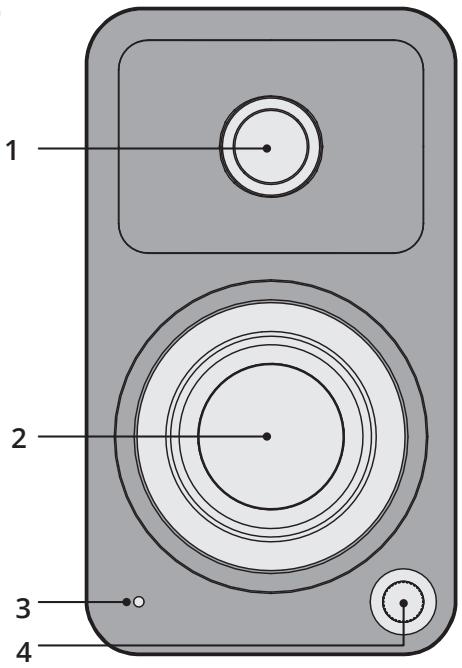

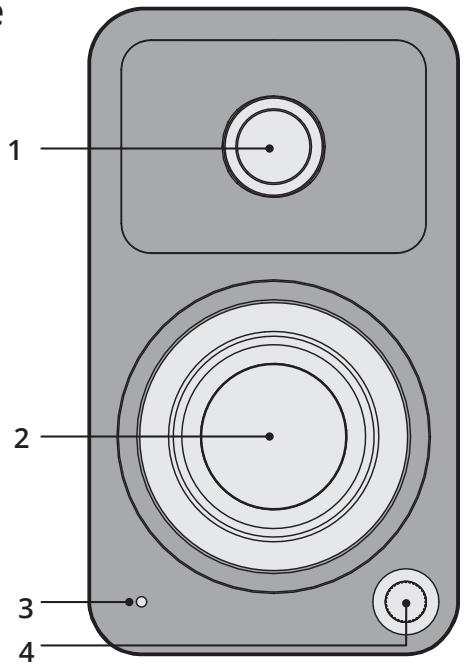

PANNEAUX AVANT

1 Tweeter à dôme en soie de 3/4"
2 Woofer à cône en papier (blindé magnétiquement) de 3/4"
3 LED

Verte

- RCA

Jaune

- USB

Bleue

• ✉ Pairage (clignotant)
• Apparié (fixe)

4 Volume / Sélection d'entrée / Marche / Arrêt

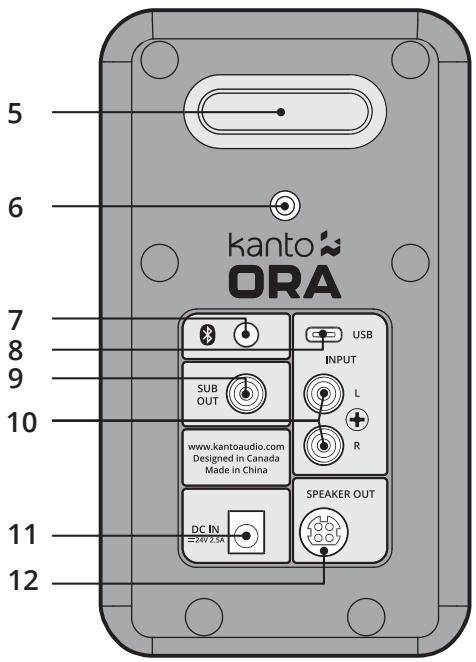

PANNEAUX ARRIÈRE

5 Tube de port de réflexe bas
6 Trou de montage 1/4 po - 20
7 Bouton d'appairage Bluetooth
8 Entrée audio USB
9 Sortie de subwoofer
10 Entrée RCA
11 Connexion d'entrée DC
12 Sortie haut-parleur

1 2 3 4

Audio Guide de Dépannage

Questions fréquemment posées concernant les haut-parleurs ORA de Kanto.

1. Aucun des voyants sur le panneau avant sont allumés.
   • Assurez-vous que le câble d'alimentation est connecté à la sortie du haut-parleur et à la puissance.
   • Assurez-vous que la prise électrique fournit du courant.

2. Le voyant sur le panneau avant est allumé, mais il n'y a aucun audio qui joue.

3. Réglez le volume de la source à son niveau maximum. Assurez-vous que la source audio joue audio.

4. Vérifiez que le câble audio est fermement connecté à la source et aux haut-parleurs. Testez un autre câble audio si disponible.

5. Vérifiez que le volume du haut-parleur n'est pas à son niveau minimum. Augmentez le volume en utilisant le bouton sur la arrière du haut-parleur ou les commandes de volume de la télécommande.
   • Assurez-vous que l'entrée correcte est sélectionnée. Appuyez sur le bouton situé sur la face des haut-parleurs pour faire défiler les entrées afin de sélectionner celle qui convient.

6. L'audio joue seulement à travers un haut-parleur.

7. Reconnectez le connecteur à 4 broches entre le haut-parleur actif et le haut-parleur passif.

8. Rebranchez le câble entre le haut-parleur actif et le haut-parleur passif et assurez-vous que les extrémités du câble de haut-parleur sont bien fixées à travers les bornes.
   • Assurez-vous que le réglage de la balance de la source est centré. Certaines sources n'ont pas une balance réglable.

9. Vous rencontrez l'audio de mauvaise qualité.

10. Réglez le volume de la source à son niveau maximum. Faible volume de source peut affecter négativement la gamme dynamique.
    • Assurez-vous que l'arrière du haut-parleur soit éloigné du mur d'au moins 20 cm, afin de ne pas gêner la fonction du port arrière.

11. Testez une autre chanson ou source pour isoler le problème.

12. La source ne se connectera pas à Bluetooth.

13. Assurez-vous que les haut-parleurs sont en mode Bluetooth en passant d'une entrée à l'autre. Appuyez sur le bouton situé sur la face des haut-parleurs jusqu'à ce que la lumière bleue sur le panneau avant soit visible.

14. Vérifiez que le voyant bleu sur le panneau avant des haut-parleurs clignote, ce qui indique que les haut-parleurs sont en mode d'appairage. Si le voyant bleu ne clignote pas, appuyez sur le bouton d'appairage.

15. Allumez et éteignez l'appareil que vous essayez d'appairer.

16. Vous recontrez des bourdonnements, des sifflements ou des distorsions.

17. Vérifiez si le bruit provient de la source en supprimant toutes les sources des haut-parleurs.

18. Assurez-vous qu'il ne s'agit pas d'un problème d'alimentation en essayant une prise de courant située sur un circuit différent.
19. Rebranchez le câble entre le haut-parleur actif et le haut-parleur passif et assurez-vous que les extrémités du câble de haut-parleur sont bien fixées à travers les bornes.

20. Si vous utilisez USB, réglez la fréquence d'échantillonnage de la source à 96 kHz ou moins.

21. Il n'y a pas d'audio provenant d'un subwoofer connecté.

22. Vérifiez que le câble RCA connecté au subwoofer est correctement branché. Essayez un autre câble ou une autre source pour isoler le problème.
    • Assurez-vous que le subwoofer est branché sur une prise de courant et qu'il est allumé.
    • Augmentez le volume du subwoofer.
    • Augmentez la fréquence de coupure du subwoofer.

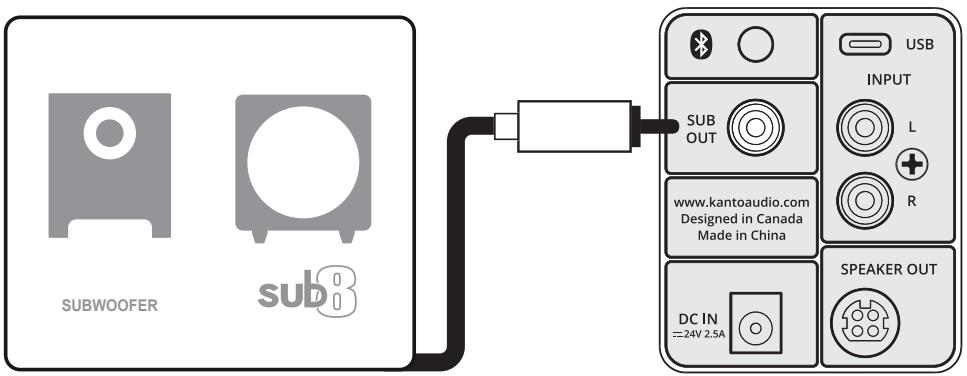

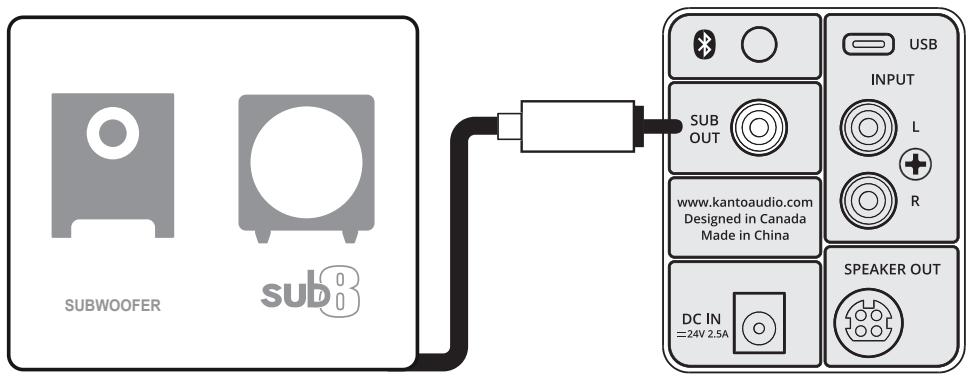

Connexion d'un subwoofer

ORA est équipé d'un connecteur RCA pour fournir un signal de sortie à un subwoofer alimenté. Branchez un câble RCA pour subwoofer entre la connexion SUB OUT de ORA et l'entrée audio de votre subwoofer. Si votre subwoofer dispose d'une entrée RCA stéréo gauche/droite, l'une ou l'autre des entrées fonctionnera.

Nous recommandons les subwoofers alimentés sub6 ou sub8 par Kanto avec les réglages de croisement et de volume. La plupart des subwoofers de qualité offrent ces commandes, ce qui vous permet de personnaliser la quantité de basses que vous allez ressentir.

Recherchez les détails sur le site Web de Kanto à l'adresse: www.kantoaudio.com

Filtre de croisement actif

ORA est équipé d'un filtre de croisement actif à 100 Hz pour permettre une configuration avancée avec les subwoofers. Ce filtre réduit l'extension des basses des haut-parleurs principaux, leur permettant de se concentrer sur les moyennes et hautes fréquences, tout en réduisant la sortie haute fréquence du canal SUB OUT. Si votre subwoofer vous permet de régler la largeur de bande ou la fréquence de croisement, choisissez le réglage le plus élevé ou le plus ouvert. Le filtre de croisement actif est activé automatiquement lorsqu'un câble de subwoofer est branché au canal SUB OUT de ORA.

Configuration de vos haut-parleurs

ORA est conçu pour l'utilisation sur un bureau afin d'améliorer votre écoute dans un environnement de champ proche. Cependant, ORA peut également être utilisé comme système de haut-parleurs stéréo autonome associé à une multitude de sources audio. Dans les deux cas, l'espace entre les deux haut-parleurs et leur distance par rapport au mur arrière sont importants. Si les haut-parleurs se situent trop près ou trop loin l'un de l'autre, l'image stéréo ne sera pas pleinement développée.

ORA est conçu pour fonctionner de façon optimale placée au moins 20cm à 25cm du mur arrière pour une meilleure réponse de basse. Quelle que soit la configuration que vous choisissez, gardez à l'esprit que les chambres varient en forme, taille et ameublement; une certaine quantité d'experimentation peut être nécessaire pour déterminer la position la plus appropriée qui délivre une qualité sonore meilleure.

Bien que vous puissiez positionner ORA latéralement sous votre écran pour gagner de la place, le son est meilleur lorsqu'il est placé à la verticale. Pour éviter les réflexions précoces sur la surface du bureau et préserver la qualité du son, il est conseillé d'orienter ORA vers votre position d'écoute. Kanto propose plusieurs options de support de haut-parleur de bureau pour répondre à vos besoins.

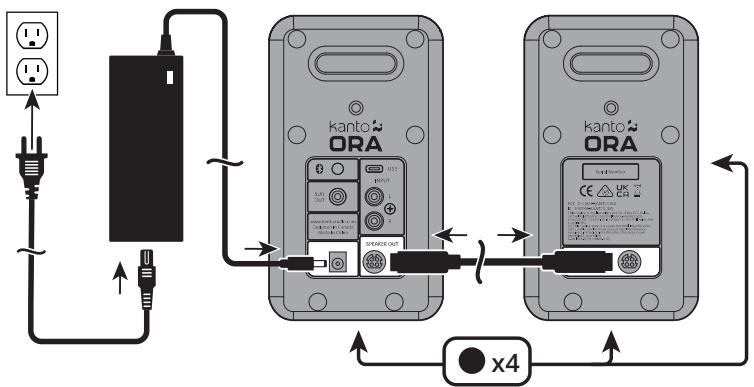

Connectez les deux haut-parleurs comme indiqué ci-dessous à l'aide du câble de haut-parleur fourni. Reliez la sortie haut-parleur du haut-parleur actif (à droite) à l'entrée haut-parleur correspondante du haut-parleur passif (à gauche). Branchez l'alimentation CA/CC du haut-parleur actif à votre prise murale. Appuyez sur le bouton de contrôle du volume pour l'allumer. Appuyez sur le bouton pour sélectionner une source d'entrée. Les entrées suivantes défilent en fonction de la dernière source d'entrée utilisée

Appuyez et maintenez enfoncé pour éteindre. Appuyez pour allumer.

Suivez les instructions sur les pages suivantes pour connecter vos sources audio au ORA. Les exemples présentés dans les pages suivantes ne sont pas destinés à être exhaustive - seulement des exemples.

kanto ORA x4

ATTENTION

Après la connexion de tous les câbles, l'appareil peut être allumé.

Lorsque le volume est élevé, ce système peut produire des niveaux sonores capables d'endommager votre ouïe de manière permanente. ORA est un système de haut-parleurs auto-alimentés. Ne connectez pas les bornes des haut-parleurs aux sorties des haut-parleurs d'un amplificateur stéréo. Vous risqueriez des dommages. Utilisez uniquement le bloc d'alimentation fourni avec les haut-parleurs.

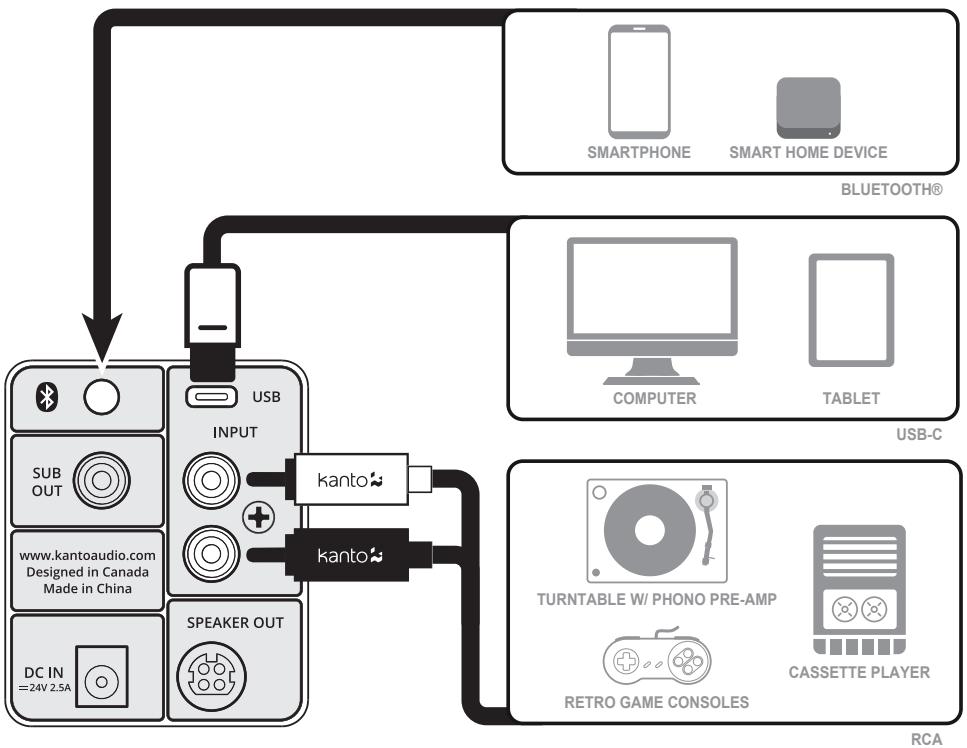

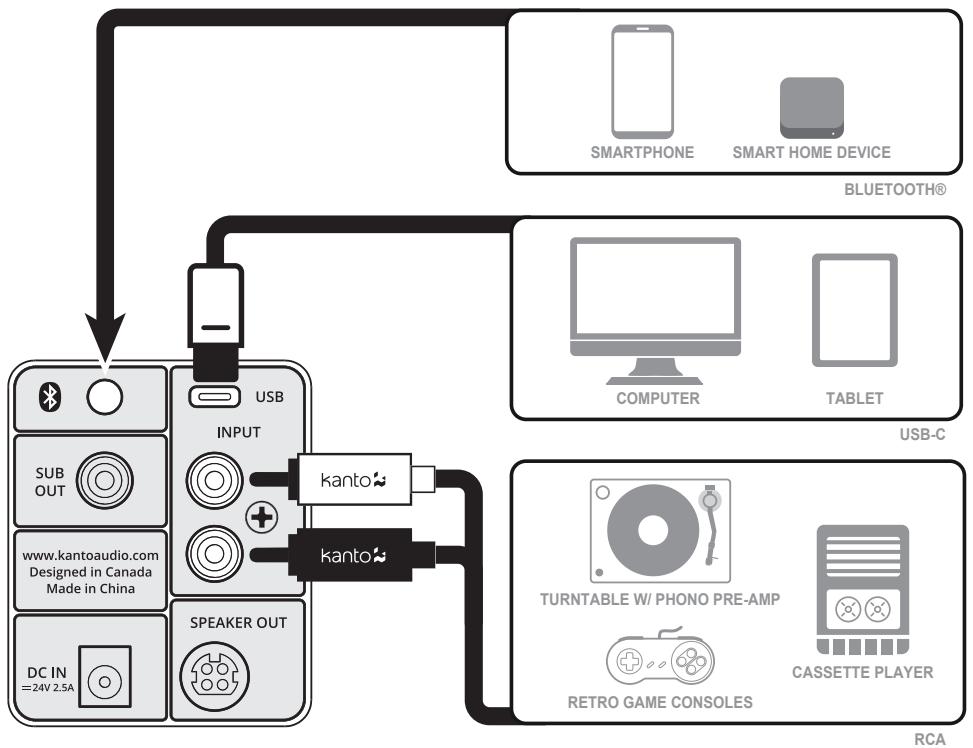

Connexion de sources audio

Utilisez le câble d'audio approprié pour connecter les composants de votre source audio à vos haut-parleurs.

• Câble stéréo RCA à stéréo RCA
• Câble stéréo RCA à mini-jack stéréo 3,5 mm
- USB-C à USB-C
• USB-C à USB-C w/ USB-A adapter
- USB-C à USB-A

ORA dispose d'une entrée USB de haute qualité qui prend en charge les flux de données jusqu'à une résolution de 24 bits/96 kHz. Lorsque vous connectez votre ordinateur via une connexion USB, vous contournez le DAC intégré bruyant de l'ordinateur et les signaux audio sont à la place décodés par ORA.

Pour se connecter via USB, réglez l'entrée sur USB et sélectionnez "ORA by Kanto" comme périphérique de lecture audio.

ATTENTION

Certains modèles de platines de la génération nouveaux ont un préamplificateur de phonographe intégré.

L'opération Bluetooth

Paire Bluetooth®

Bluetooth®

ORA est doté de Bluetooth 5.0 et peut être jumelé à de nombreux appareils pour la lecture audio sans fil de votre téléphone, appareil domestique intelligent ou votre tablette. Le jumelage est facile.

1. Appuyez sur le bouton de volume et faites défiler les entrées jusqu'à ce que le voyant d'état soit bleu. Le voyant Bluetooth (bleu) clignote pour indiquer que ORA est en mode d'appairage. Si le voyant est fixe, ORA est déjà connecté à un appareil. Si vous souhaitez connecter un autre appareil, appuyez sur le bouton d'appairage Bluetooth (8) à l'arrière du haut-parleur pour le mettre en mode d'appairage.
2. Permettez à votre dispositif Bluetooth de rechercher un nouveau appareil à coupler. Sélectionnez "ORA by Kanto" dans la liste des dispositifs Bluetooth disponibles pour le jumelage.

L'opération Bluetooth

1. Nous vous recommandons de respecter une distance maximale de 10 mètres entre le haut-parleur et votre appareil. La meilleure fidélité de signal se situe dans cette zone.
2. Prenez note du comportement et des fonctionnalités suivants lors de l'utilisation de Bluetooth. Lorsque la connexion est réussie, le voyant bleu s'allume en continu et votre appareil indique qu'il est connecté à "ORA by Kanto".
3. La connexion n'est pas active lors de l'utilisation d'autres entrées.
4. Les haut-parleurs ORA sont dotés d'un bouton d'appairage Bluetooth à l'arrière du haut-parleur actif (à droite) pour déconnecter rapidement un appareil couplé et permettre à un deuxième appareil de se coupler avec le haut-parleur.
5. Appuyez sur le bouton d'appairage Bluetooth pour déconnecter un appareil couplé.
6. Suivez les instructions d'appairage pour connecter un autre appareil.

Bluetooth®

Mesures de sécurité importantes

ATTENTION

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'exploitation et de maintenance importantes (entretien) dans la documentation accompagnant l'appareil.

ATTENTION

RISQUE D'ÉLECTROCUTION. N'OUVREZ PAS.

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE RETIREZ PAS LE PANNEAU ARRIÈRE. AUCUNE PIÈCE PAR L'UTILISATEUR À L'INTÉRIEUR. FAITES APPEL A UN TECHNICIEN QUALIFIE.

TENSION DANGEREUSE

L'éclair fléché dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence de "tension dangereuse" non-isolée à l'intérieur de l'enceinte du produit qui peut être de magnitude suffisante pour constituer un risque de choc électrique pour les personnes.

• Lisez ces instructions.
- Conservez ces instructions.
- Observez tous les avertissements.
- Suivez toutes les instructions.
• N'utilisez pas cet appareil près de l'eau.
- Nettoyez-le uniquement avec un chiffon sec.
- Ne bloquez pas les ouvertures de ventilation. Installez selon les instructions du fabricant.
- N'installez pas près de sources de chaleur telles que des radiateurs, registres de chaleur, poêles ou autres appareils (incluant les amplificateurs) produisant de la chaleur.
- Protégez le cordon d'alimentation électrique en assurant qu'il ne soit piétiné ou pincé, en particulier au niveau des fiches, derrière les douilles de convenance et derrière le point où ils quittent de l'appareil.
- Utilisez seulement les accessoires recommandés par le fabricant.

• Si vous utilisez un support, soyez prudent lorsque vous déplacez l'ensemble support/appareil afin d'éviter les blessures dues au basculement.Débranchez l'appareil pendant les orages ou s'il n'est pas utilisé pendant de longues périodes de temps.
• Confiez toutes les réparations à un personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon. Par exemple, le cordon d'alimentation ou la fiche est endommagé, du liquide a été renversé, des objets sont tombés à l'intérieur du produit, le produit a été exposé à la pluie ou à l'humidité, le produit ne fonctionne pas normalement, ou si le produit est tombé.
• L'appareil doit être raccordé à une prise secteur MAINS reliée à la terre pour protection.
• Un coupleur d'entrée d'appareil est utilisé comme dispositif de déconnexion - le dispositif de déconnexion doit rester facilement accessible.

Avertissements FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui pourraient provoquer un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par la partie responsable de la conformité peut invalider l'autorité de l'utilisateur à faire fonctionner l'équipement.

Note : Cet équipement a été testé et déclaré en accord avec les limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant l'une ou plusieurs des mesures suivantes :

-Réorientez ou déplacez l'antenne de réception.

-Éloignez l'équipement du récepteur.

-Branchez l'appareil sur une prise de courant située sur un circuit différent de celui sur lequel le récepteur est branché.

-Consultez le revendeur ou un technicien de radio ou téléviseur expérimenté pour obtenir de l'aide.

Cet appareil est conforme aux limites d'exposition aux radiations fixées par la FCC pour un environnement non contrôlé. Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.

Industrie Canada (IC)

Le présent appareil est conforme aux CNR d'Industrie Canada applicablesaux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

AVISRELATIFS À L'EXPOSITION RF

Cet équipement est conforme aux limites d'exposition au rayonnement ISED établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps.

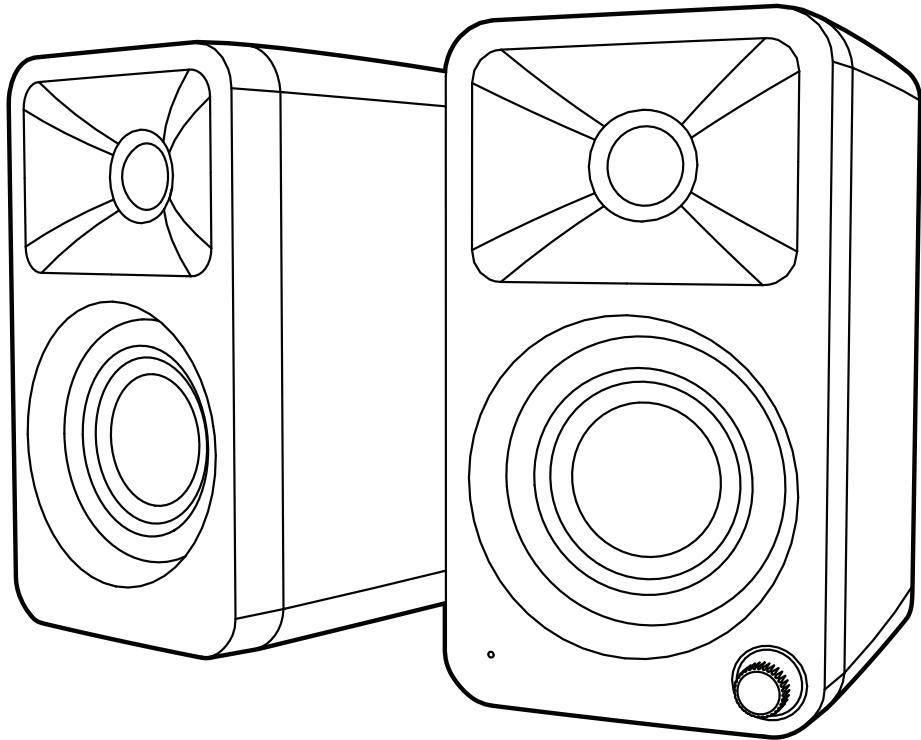

Introduction

Merci d'avoir choisi ORA, conçu par Kanto au Canada. ORA comble le fossé entre les haut-parleurs d'ordinateur et les moniteurs de studio, vous offrant un son de qualité audiophile sans dominer votre espace. ORA dispose d'entrées modernes telles que l'USB-C pour obtenir le meilleur son de votre PC ou Mac, le Bluetooth 5.0 pour le couplage à votre téléphone ou appareil domestique intelligent, et le RCA pour votre équipement analogique. Avec un filtre de croisement qui envoie automatiquement les basses à un subwoofer connecté, vous obtenez une intégration parfaite des basses fréquences, libérant les woofers de 3 po et les tweeters à dôme en soie de 3/4 po pour faire ce qu'ils font le mieux. ORA est le mélange parfait d'un son de qualité de référence et de fonctions modernes dans une taille suffisamment petite pour être installée sous votre écran.

Nous vous recommandons de lire attentivement toutes les instructions avant d'utiliser le système, et de les conserver pour référence future. Kanto ne peut pas être tenu responsable pour des dommages causés par l'installation ou l'utilisation incorrecte de ce produit.

Ce système d'enceintes amplifiées a été soigneusement testé et inspecté en cours de production, et avant l'emballage et l'expédition. Après le déballage, s'il vous plaît vérifier les dommages. Il est rare qu'un appareil est endommagé pendant le transport, mais si cela se produit, contactez votre revendeur immédiatement. Vous pouvez également appeler directement à Kanto 1-888-848-2643 ou par e-mail à [e-mail].

Que contient la boîte?

Panneaux Avant et Arrière

PANNEAUX AVANT

1 Tweeter à dôme en soie de 3/4"
2 Woofer à cône en papier (blindé magnétiquement) de 3/4"
3 LED
Verte - RCA
Jaune - USB
Bleue - ✉ Pairage (clignotant)
- Apparié (fixe)

4 Volume / Sélection d'entrée / Marche / Arrêt

PANNEAUX ARRIÈRE

5 Tube de port de réflexe bas
6 Trou de montage 1/4 po - 20
7 Bouton d'appairage Bluetooth
8 Entrée audio USB
9 Sortie de subwoofer
10 Entrée RCA
11 Connexion d'entrée DC
12 Sortie haut-parleur

1 2 3 4

Configuration de vos haut-parleurs

ORA est conçu pour l'utilisation sur un bureau afin d'améliorer votre écoute dans un environnement de champ proche. Cependant, ORA peut également être utilisé comme système de haut-parleurs stéréo autonome associé à une multitude de sources audio. Dans les deux cas, l'espace entre les deux haut-parleurs et leur distance par rapport au mur arrière sont importants. Si les haut-parleurs se situent trop près ou trop loin l'un de l'autre, l'image stéréo ne sera pas pleinement développée.

ORA est conçu pour fonctionner de façon optimale placée au moins 20cm à 25cm du mur arrière pour une meilleure réponse de basse. Quelle que soit la configuration que vous choisissez, gardez à l'esprit que les chambres varient en forme, taille et ameublement; une certaine quantité d'experimentation peut être nécessaire pour déterminer la position la plus appropriée qui délivre une qualité sonore meilleure.

Bien que vous puissiez positionner ORA latéralement sous votre écran pour gagner de la place, le son est meilleur lorsqu'il est placé à la verticale. Pour éviter les réflexions précoces sur la surface du bureau et préserver la qualité du son, il est conseillé d'orienter ORA vers votre position d'écoute. Kanto propose plusieurs options de support de haut-parleur de bureau pour répondre à vos besoins.

Connectez les deux haut-parleurs comme indiqué ci-dessous à l'aide du câble de haut-parleur fourni. Reliez la sortie haut-parleur du haut-parleur actif (à droite) à l'entrée haut-parleur correspondante du haut-parleur passif (à gauche). Branchez l'alimentation CA/CC du haut-parleur actif à votre prise murale. Appuyez sur le bouton de contrôle du volume pour l'allumer. Appuyez sur le bouton pour sélectionner une source d'entrée. Les entrées suivantes défilent en fonction de la dernière source d'entrée utilisée

Appuyez et maintenez enfoncé pour éteindre. Appuyez pour allumer.

Suivez les instructions sur les pages suivantes pour connecter vos sources audio au ORA. Les exemples présentés dans les pages suivantes ne sont pas destinés à être exhaustive - seulement des exemples.

kanto ORA x4

ATTENTION

Après la connexion de tous les câbles, l'appareil peut être allumé. Lorsque le volume est élevé, ce système peut produire des niveaux sonores capables d'endommager votre ouïe de manière permanente. ORA est un système de haut-parleurs auto-alimentés. Ne connectez pas les bornes des haut-parleurs aux sorties des haut-parleurs d'un amplificateur stéréo. Vous risqueriez des dommages. Utilisez uniquement le bloc d'alimentation fourni avec les haut-parleurs.

Connexion de sources audio

Utilisez le câble d'audio approprié pour connecter les composants de votre source audio à vos haut-parleurs.

• Câble stéréo RCA à stéréo RCA
• Câble stéréo RCA à mini-jack stéréo 3,5 mm
- USB-C à USB-C
• USB-C à USB-C w/ USB-A adapter
- USB-C à USB-A

ORA dispose d'une entrée USB de haute qualité qui prend en charge les flux de données jusqu'à une résolution de 24 bits/96 kHz. Lorsque vous connectez votre ordinateur via une connexion USB, vous contournez le DAC intégré bruyant de l'ordinateur et les signaux audio sont à la place décodés par ORA.

Pour se connecter via USB, réglez l'entrée sur USB et sélectionnez "ORA by Kanto" comme périphérique de lecture audio.

ATTENTION

Certains modèles de platines de la génération nouveaux ont un préamplificateur de phonographe intégré.

L'opération Bluetooth

Paire Bluetooth®

ORA est doté de Bluetooth 5.0 et peut être jumelé à de nombreux appareils pour la lecture audio sans fil de votre téléphone, appareil domestique intelligent ou votre tablette. Le jumelage est facile.

1. Appuyez sur le bouton de volume et faites défiler les entrées jusqu'à ce que le voyant d'état soit bleu. Le voyant Bluetooth (bleu) clignote pour indiquer que ORA est en mode d'appairage. Si le voyant est fixe, ORA est déjà connecté à un appareil. Si vous souhaitez connecter un autre appareil, appuyez sur le bouton d'appairage Bluetooth (8) à l'arrière du haut-parleur pour le mettre en mode d'appairage.
2. Permettez à votre dispositif Bluetooth de rechercher un nouveau appareil à coupler. Sélectionnez "ORA by Kanto" dans la liste des dispositifs Bluetooth disponibles pour le jumelage.

L'opération Bluetooth

1. Nous vous recommandons de respecter une distance maximale de 10 mètres entre le haut-parleur et votre appareil. La meilleure fidélité de signal se situe dans cette zone.
2. Prenez note du comportement et des fonctionnalités suivants lors de l'utilisation de Bluetooth. Lorsque la connexion est réussie, le voyant bleu s'allume en continu et votre appareil indique qu'il est connecté à "ORA by Kanto".

- La connexion n'est pas active lors de l'utilisation d'autres entrées.

1. Les haut-parleurs ORA sont dotés d'un bouton d'appairage Bluetooth à l'arrière du haut-parleur actif (à droite) pour déconnecter rapidement un appareil couplé et permettre à un deuxième appareil de se coupler avec le haut-parleur.

2. Appuyez sur le bouton d'appairage Bluetooth pour déconnecter un appareil couplé.

3. Suivez les instructions d'appairage pour connecter un autre appareil.

Connexion d'un subwoofer

ORA est équipé d'un connecteur RCA pour fournir un signal de sortie à un subwoofer alimenté. Branchez un câble RCA pour subwoofer entre la connexion SUB OUT de ORA et l'entrée audio de votre subwoofer. Si votre subwoofer dispose d'une entrée RCA stéréo gauche/droite, l'une ou l'autre des entrées fonctionnera.

Nous recommandons les subwoofers alimentés sub6 ou sub8 par Kanto avec les réglages de croisement et de volume. La plupart des subwoofers de qualité offrent ces commandes, ce qui vous permet de personnaliser la quantité de basses que vous allez ressentir.

Recherchez les détails sur le site Web de Kanto à l'adresse: www.kantoaudio.com

Filtre de croisement actif

ORA est équipé d'un filtre de croisement actif à 100 Hz pour permettre une configuration avancée avec les subwoofers. Ce filtre réduit l'extension des basses des haut-parleurs principaux, leur permettant de se concentrer sur les moyennes et hautes fréquences, tout en réduisant la sortie haute fréquence du canal SUB OUT. Si votre subwoofer vous permet de régler la largeur de bande ou la fréquence de croisement, choisissez le réglage le plus élevé ou le plus ouvert. Le filtre de croisement actif est activé automatiquement lorsqu'un câble de subwoofer est branché au canal SUB OUT de ORA.

Audio Guide de Dépannage

Questions fréquemment posées concernant les haut-parleurs ORA de Kanto.

1. Aucun des voyants sur le panneau avant sont allumés.

• Assurez-vous que le câble d'alimentation est connecté à la sortie du haut-parleur et à la puissance.
• Assurez-vous que la prise électrique fournit du courant.

1. Le voyant sur le panneau avant est allumé, mais il n'y a aucun audio qui joue.

2. Réglez le volume de la source à son niveau maximum. Assurez-vous que la source audio joue audio.

3. Vérifiez que le câble audio est fermement connecté à la source et aux haut-parleurs. Testez un autre câble audio si disponible.

4. Vérifiez que le volume du haut-parleur n'est pas à son niveau minimum. Augmentez le volume en utilisant le bouton sur la arrière du haut-parleur ou les commandes de volume de la télécommande.
   • Assurez-vous que l'entrée correcte est sélectionnée. Appuyez sur le bouton situé sur la face des haut-parleurs pour faire défiler les entrées afin de sélectionner celle qui convient.

5. L'audio joue seulement à travers un haut-parleur.

6. Reconnectez le connecteur à 4 broches entre le haut-parleur actif et le haut-parleur passif.

7. Rebranchez le câble entre le haut-parleur actif et le haut-parleur passif et assurez-vous que les extrémités du câble de haut-parleur sont bien fixées à travers les bornes.
   • Assurez-vous que le réglage de la balance de la source est centré. Certaines sources n'ont pas une balance réglable.

8. Vous rencontrez l'audio de mauvaise qualité.

9. Réglez le volume de la source à son niveau maximum. Faible volume de source peut affecter négativement la gamme dynamique.
   • Assurez-vous que l'arrière du haut-parleur soit éloigné du mur d'au moins 20 cm, afin de ne pas gêner la fonction du port arrière.

10. Testez une autre chanson ou source pour isoler le problème.

11. La source ne se connectera pas à Bluetooth.

12. Assurez-vous que les haut-parleurs sont en mode Bluetooth en passant d'une entrée à l'autre. Appuyez sur le bouton situé sur la face des haut-parleurs jusqu'à ce que la lumière bleue sur le panneau avant soit visible.

13. Vérifiez que le voyant bleu sur le panneau avant des haut-parleurs clignote, ce qui indique que les haut-parleurs sont en mode d'appairage. Si le voyant bleu ne clignote pas, appuyez sur le bouton d'appairage.

14. Allumez et éteignez l'appareil que vous essayez d'appairer.

15. Vous recontrez des bourdonnements, des sifflements ou des distorsions.

16. Vérifiez si le bruit provient de la source en supprimant toutes les sources des haut-parleurs.

17. Assurez-vous qu'il ne s'agit pas d'un problème d'alimentation en essayant une prise de courant située sur un circuit différent.
18. Rebranchez le câble entre le haut-parleur actif et le haut-parleur passif et assurez-vous que les extrémités du câble de haut-parleur sont bien fixées à travers les bornes.

19. Si vous utilisez USB, réglez la fréquence d'échantillonnage de la source à 96 kHz ou moins.

20. Il n'y a pas d'audio provenant d'un subwoofer connecté.

21. Vérifiez que le câble RCA connecté au subwoofer est correctement branché. Essayez un autre câble ou une autre source pour isoler le problème.
    • Assurez-vous que le subwoofer est branché sur une prise de courant et qu'il est allumé.
    • Augmentez le volume du subwoofer.
    • Augmentez la fréquence de coupure du subwoofer.

Spécifications

HAUT-PARLEURS DE BUREAU DE RÉFÉRENCE ORA

Tweeter	Dôme en soie 3/4 pouce
Woofer	3" Woofer à cône en papier(blindé magnétiquement
Type d'amplificateur	Classe D bi-amplifié
Puissance de sortiet	Puissance de crête de 100 W(50 W RMS au total)
Puissance de sortie (par tweeter	9 W RMS
Puissance de sortie (par woofer)	16 W RMS
Réponse en fréquence	70 Hz - 22 kHz
Filtre passe-haut/passe-bas	100 Hz (automatique)
Entrées	1 x RCA de niveau ligne1 x USB-C (24 bit/96 kHz)1 x Bluetooth 5.0
Sorties	1 x sortie subwoofer
Bornes de haut-parleurs	Connecteur à 4 broches
Trou de montage arrière	1/4"-20
Tension d'entrée / Fréquence	AC 100 V - 240 V 50/60 Hz
Consommation d'énergie en mode veille	< 0,5 W
Dimensions (chaque haut-parleur)	3.9" W x 5.6" D x 6.9" H(10 x 14.1 x 17.5 cm)
Poids net (Actif)	2.2 lb (1 kg)
Poids net (Passive)	2.2 lb (1 kg)
Poids brut (boxed pair)	8.2 lb (3.7 kg)
Dimensions de la boîte d'expédition	8.9" W x 15.1" D x 10" H(22.7 x 38.3 x 25.4 cm)

AVIS: Cet appareil est étiqueté conformément à la directive européenne 2002/96 /EC qui concerne les déchets d'équipements électriques et électroniques (WEEE). Cette étiquette indique que ce produit ne doit pas être éliminé avec les déchets ménagers. Il devrait être déposé dans une installation appropriée pour permettre la récupération et le recyclage.

Fabricant et importateur:

Kanto Living Inc. (Kanto) garantit ses équipements contre tout défaut de matériel ou de fabrication pendant une période limitée de 2 ans. Cette garantie est valable dans le pays d'achat.

Si l'équipement tombe en panne et Kanto en est informé dans les 24 mois suivant la date d'achat avec la facture d'origine d'un revendeur agréé, Kanto offrira, à sa discrétion, des pièces de rechange, la réparation de l'équipement d'origine ou le remplacement de l'équipement, et prendra en charge les frais de retour au client, à condition que l'équipement n'ait pas été soumis à des abus mécaniques, électriques ou autres ou à des modifications. Toutes les pièces de rechange, ainsi que tout équipement réparé ou remplacé, sont couverts par la garantie complète de l'achat d'origine. La responsabilité maximale de Kanto ne dépassera pas le prix d'achat réel payé par l'acheteur d'origine du produit.

Si vous avez acheté un produit Kanto usagé, la garantie limitée est entièrement transférable à condition que vous puissiez fournir une copie de la facture originale établissant la date d'achat et que le numéro de série du produit soit intact.

Les consommateurs sont tenus d'obtenir un numéro d'autorisation de retour auprès de l'assistance à la clientèle et de prendre en charge les frais d'expédition vers un site Kanto ou un dépôt agréé, sauf interdiction contraire. Veuillez conserver l'emballage d'origine pour éviter d'endommager le produit pendant le transport. Kanto vous recommande d'assurer votre colis.

Assistance à la clientèle : [e-mail]

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.

kanto

YU YU Passive 5.25" YU Passive 4" SPW1 + TUK YU SP26PL / SP32PL SX22 TUK SX26 YU6 ST34 / ST34P YU4 ST28 / ST28P

H1 HH YU4 / YU6 SP9 / SP6HD TUK / YU / ORA SE6 / SE4 / SE2 YU6 / YU4 / ORA S6 / S4 / S2

kantoaudio.com

Kanto Audio

kantoaudio

Kanto Solutions

Kanto Living
