MODE D'EMPLOI GTC600C BOSCH
Version française. Voir page 25.

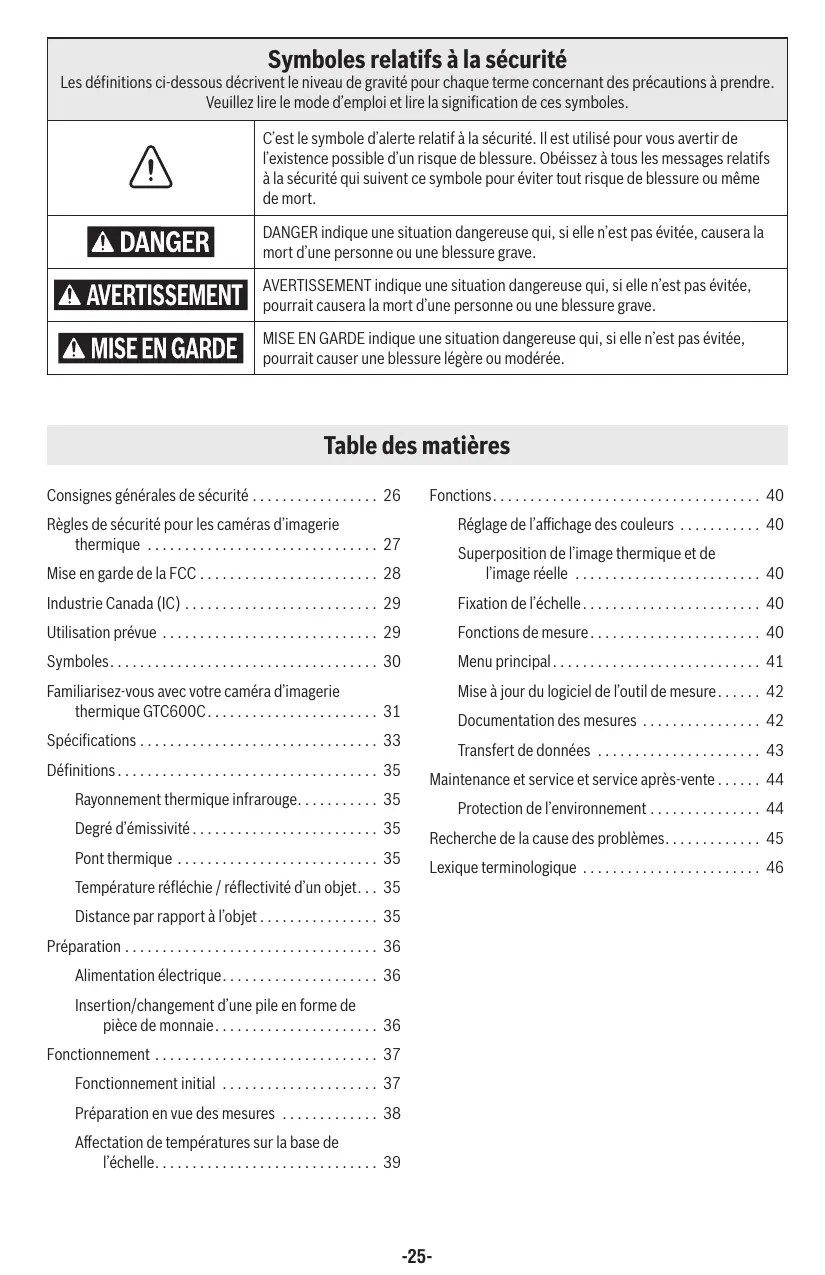

| Symboles relatifs à la sécurité Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme concernant des précautions à prendre. Veuillez dire le mode d'emploi et dire la signification de ces symboles. | |
| ! | C'est le symbole d'alerte relatif à la sécurité. Il est utilisé pour vous avertir de l'existence possible d'un risque de blessure. Obéissez à tous les messages relatifs à la sécurité qui suivent ce symbole pour éviter tout risque de blessure ou même de mort. |
| ▲ DANGER | DANGER indique une situation dangereuse qui, si elle n'est pas évitée, causera la mort d'une personne ou une blessure grave. |
| ▲ AVERTISSEMENT | AVERTISSEMENT indique une situation dangereuse qui, si elle n'est pas évitée, pourrait causera la mort d'une personne ou une blessure grave. |
| ▲ MISE EN GARDE | MISE EN GARDE indique une situation dangereuse qui, si elle n'est pas évitée, pourrait causer une blessure légère ou modérée. |
Table des matières
Consignes générales de sécurité 26
Règles de sécurité pour les caméras d'imagerie thermique 27
Mise en garde de la FCC 28
Industrie Canada (IC) 29
Utilisation prévue 29
Symboles. 30
Familiarisez-vous avec votre caméra d'imagerie thermique GTC600C. 31
Spécifications 33
Definitions 35
Rayonnement thermique infrarouge. 35
Degré d'émissivité 35
Pont thermique 35
Température réfléchie / réflectivité d'un objet... 35
Distance par rapport à l'objet 35
Preparation 36
Alimentation électrique. 36

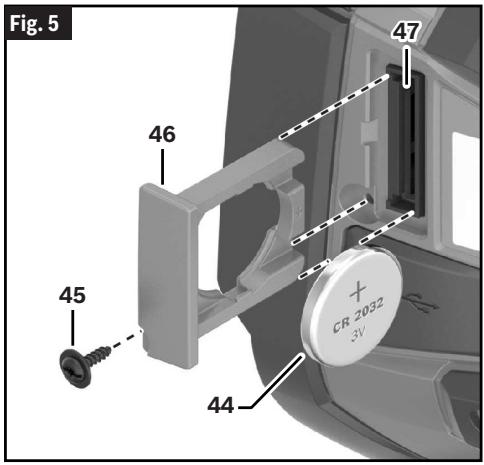

Insertion/changement d'une pile en forme de pièce de monnaie. 36
Fonctionnement 37
Fonctionnement initial 37
Préparation en vue des mesures 38
Affectation de températures sur la base de l'échelle. 39
Fonctions. 40

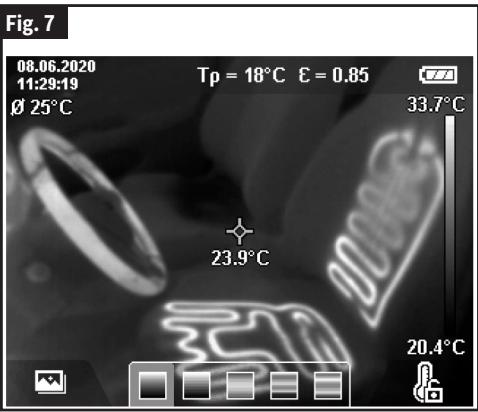

Réglage de l'affichage des couleurs 40
Superposition de l'image thermique et de l'image réelle 40
Fixation de l'échelle. 40
Fonctions de mesure 40
Menu principal. 41
Mise à jour du logiciel de l'utilsateur de mesure. 42
Documentation des mesures 42
Transfert de données 43
Maintenance et service après-vente 44
Protection de l'environnement 44
Recherche de la cause des problèmes. 45
Lexique terminologique 46
Avertissement
Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications fournies avec cet outil électrique. Le non-respect de toutes les instructions figurant
ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.
Dans les avertissements, le terme « outil électrique » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).
1. Utilisation et entretien
a. Utilisez l'outil correct pour votre application. L'outil correct fera le travail moins et de façon plus sûre. b. Protégez l'outil, en particulier la zone autour de la caméra et de la lentille infrarouge, contre l'humidité et la neige. La lentille de réception pourrait s'embuer et déformer les mesures. Des réglages incorrects sur l'outil et d'autres influences atmosphériques peuvent rendre les mesures inexactes. Les objets peuvent être représentés plus chauds ou plus froids, ce qui peut présenter un danger en cas de contact. c. Des différences de température élevées dans une image thermique peuvent même entraîner l'affichage de températures élevées dans une couleur associée à des températures basses. Le contact avec une telle zone peut provoquer des brûlures. d. Les mesures de température ne seront correctes que si le paramètre d'émissivité et l'émissivité de l'objet correspondent. Les objets peuvent être représentés plus chauds ou plus froids en température et / ou en couleur, ce qui peut désigner un danger en cas de contact. e. N'utilisez pas cet instrument si l'interrupteur ne s'allume pas ou ne s'éteint pas. Un instrument qui ne peut pas être contrôlé par son interrupteur est dangereux et doit être réparé. f. Rangez l'instrument hors de la portée des enfants lorsque vous ne vous en servez pas, et ne laissez pas de personnes ne connaissant pas bien cet instrument ou n'ayant pas lu ce mode d'emploi mettre l'outil en marche. De tels instruments pourraient être dangereux entre les mains d'utilisateurs n'ayant pas reçu la formation nécessaire à leur utilisation. g. Entretenez vos instruments. Assurez-vous que les pièces sont alignées correctement et que les pièces mobiles ne se coincent pas, qu'il n'y a pas de pièces brisées ou d'autres conditions pouvant
affecter le fonctionnement. Réparez tout instrument endommagé avant de vous en servir. De nombreux accidents sont causés par des instruments de mesure, de détention et de trace de topologies mal entretenus. h. Utilisez l'outil, les accessoires, etc. conformément à ce mode d'emploi et de la manière prévue pour le type particulier d'instrument, en tenant compte des conditions de travail à réaliser. L'emploi de cet instrument pour des opérations différentes de celles qui sont indiquées dans le mode d'emploi risquerait de causer une situation dangereuse.
2. Utilisation et entretien des outils à piles
a. Rechargez les piles uniquement avec le chargeur spécifique par le fabricant. Un chargeur qui convient à un type de bloc-piles peut entraîner un risque d'incendie quand il est utilisé avec un autre bloc-piles. b. Ne confiez l'entretien de l'outil de mesure qu'à un spécialiste qualifié qui n'utilise que des pièces de rechange d'origine. Ceci assurera le maintien de la sécurité de l'outil de mesure. c. N'utilisez pas l'outil de mesure dans des atmosphères explosives qui contiennent des liquides, des gaz ou des poussières inflammables. Des étincelles peuvent être produites à l'intérieur de l'outil de mesure, ce qui peut enflammer la poussière ou les fumées. d. Utilisez ces outils uniquement avec les bloc-piles spécifiquement désignés pour eux. L'utilisation de tout autre bloc-piles peut créer un risque de blessures et d'incendie. e. Lorsque le bloc-piles n'est pas utilisé, gardez-le à distance d'autres objets métalliques tels que des trombones, des pièces de monnaie, des clés, des clous, des vis ou de tout autre objet métallique pouvant faire une connexion entre une borne et une autre. Court-circuiter les bornes des piles peut causer des brûlures ou un incendie.
f. Dans des conditions abusives, du liquide peut être ejecté de la pile ; dans un tel cas, évitez tout contact avec ce liquide. Si un contact se produit accidentellement, rincez avec de l'eau. Si le liquide entre en contact avec les yeux, consultez un médecin. Du liquide ejecté de la pile peut causer des irritations ou des brûlures. g. N'utilisez pas un bloc-piles ou un outil qui est endommagé ou a été modifié. Des piles endommagées ou modifiées peuvent se comporter de façon imprévisible et causer un incendie ou une explosion, ou entraîner des blessures. h. N'exposez pas un bloc-piles ou un outil à un incendie ou à une température excessive.
L'exposition à un incendie ou à une température supérieure à 265°F (130°C) pourrait causer une explosion.
i. Suivez toutes les instructions relatives à la charge et ne chargez pas le bloc-piles ou l'utilisez en dehors de la plage de température indiquée dans les instructions. Une charge dans des conditions inappropriées ou à des Températures en dehors de la plage spécifique pourrait endommager les piles et augmenter le risque d'incendie. j. Débranche la fiche de la prise secteur et/ou retirez le bloc-piles de l'outil (s'il est amovible) avant d'y apporter des modifications, de changer d'accessoire ou de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de déclenchement accidentel de l'outil. k. Ne modifiez pas ou n'essayez pas de réparer l'outil ou le bloc-piles, sauf indication contraire dans les instructions d'utilisation et d'entretien.
Avertissement
Les piles risquent d'exploser ou de fuir, et
de causeur des blessures ou un incendie. Afin de réduire ce risque, suivez toujours toutes les instructions et tous les avertissements figurant sur l'étiquette des piles et sur l'emballage.
N'exposez PAS l'outil et la pile à la pluie ou à des conditions humides. L'eau qui pénètre dans l'outil augmentera le risque d'incendie et de blessures.
NE COURT-CIRCUITEZ PAS LES BORNES DES PILES.
NE MÉLANGEZ PAS des piles ayant des compositions chimiques différentes.
Jetez ou recyclez les piles conformément aux règlements du code local.
NE JETEZ PAS les piles dans un feu.
Gardez les piles hors de la portée des enfants.
Retirez les piles si vous ne pensez pas utiliser cet instrument pendant plusieurs mois.
b. Retirez les piles de l'outil lorsque vous ne l'utilisez pas pendant des périodes prolongées. Lors d'un stockage prolongé, les piles peuvent se corroder et se décharger automatiquement. c. L'outil est équipé d'une interface radio. Les restrictions d'exploitation locales, par ex. dans les avions ou les hôpitaux, doivent être observées. d. Prévenez une mise en marche accidentelle.
Assurez-vous que l'interrupteur est dans la position d'arrêt avant d'insérer les piles. L'activation accidentelle d'un outil ayant l'interrupteur dans la position de marche invite les accidents.
Règles de sécurité pour les caméras d'imagerie thermique
Protégez l'utilisateur de mesure, en particulier la zone autour de la lentille infrarouge, du haut-parleur et du microphone, contre l'humidité, la neige, la poussière et les saletés. La lentille de réception peut s'embuer ou être contaminée et fausser les mesures. Des réglages incorrects d'outil et d'autres influences atmosphériques peuvent rendre les mesures inexactes.
Les températures des objets peuvent être montrées comme étant plus chaudes ou plus froides qu'elles ne le sont réellement, ce qui peut présenter un danger en cas de contact.
Des différences de température importantes dans une image thermique peuvent entraîner l'affichage de températures élevées dans une couleur associée à des températures basses. L'entrée en contact avec une telle zone peut provoquer des brûlures.
Les mesures de la température ne seront correctes que si le paramètre de réglage de l'émissivité est bien le même que l'émissivité de l'objet. Dans le cas contraire, les températures des objets pourraient apparaître plus chaudes ou plus froides qu'elles ne le sont, ce qui pourrait présenter un danger en cas de contact.
Règles de sécurité pour les caméras d'imagerie thermique
Ceci pourrait endommager le détecteur.
Ne placez pas l'outil de mesure sur la pile rechargeable. Il pourrait facilement basculer. La chute pourrait entraîner des blessures.
Avertissement
Risque de brûlure chimique. Gardez les
Piles hors de la portée des enfants.
Ce produit contient une pile au lithium en forme de bouton/pièce de monnaie. Si une pile au lithium en forme de bouton/pièce de monnaie neuve ou usagée est avalée ou entre dans le corps, elle risque de causer de graves brûlures internes et de causer la mort en deux heures seulement. Sécurisez toujours complètement le compartiment des piles. Si le compartiment des piles n'est pas bien sécurisé, cessez d'utiliser le produit, retirez-en les piles et gardez-les hors de la portée des enfants. Si vous pensez que des piles ont été avalées ou placées à l'intérieur d'une partie quelconque du corps, consultez immédiatement un médecin.
Toutes les piles en forme de pièce de monnaie, même usagées, peuvent provoquer des blessures. Elles doivent être mises au rebut de manière appropriée, notamment en les tenant hors de portée des enfants.
N'utilise que les piles en forme de pièces de monnaie indiquées dans ce mode d'emploi. N'utilise pas d'autres piles en forme de pièces de monnaie ou d'autres types d'alimentation électrique.
Ne tentez pas de recharger la pile en forme de pièce de monnaie et ne court-circuitez pas la pile en forme de
pile en forme de pièce de monnaie. La pile en forme de pièce de monnaie risque de subir des fuites, d'exploser, de prendre feu et de causer des blessures.
Retirez et mettez au rebut correctement la pile en forme de pièce de monnaie déchargée. Une pile en forme de pièce de monnaie déchargée peut subir des fuites et endommager le produit ou causer des blessures.
Ne surchauffez pas la pile en forme de pièce de monnaie et ne la jetez pas dans un feu. La pile en forme de piè r des blessures.
N'endommagez pas la pile en forme de pièce de monnaie et ne la démontez pas. La pile en forme de pièce de monnaie risque de subir des fuites, d'exploser, de prendre feu et de causer des blessures.
Ne laissiez pas les piles en forme de pièces de monnaie endommagées entrer en contact avec l'eau. Une fuite de lithium peut se mélanger à l'eau et créer de l'hydrogène, ce qui pourrait provoquer un incendie, une explosion ou des blessures.
Tenez les accessoires magnétiques éloignés des implants et autres dispositifs Médicaux, par exemple les stimulateurs cardiaques ou
Les pompes à insuline. Les aimants dans les accessoires produisent un champ qui peut nuire au fonctionnement des implants et des dispositifs médicaux.
Maintenez les accessoires magnétiques à distance des supports de stockage des données magnétiques et des équipements sensibles au magnétisme. L’effet des aimants dans les accessoires peut entraîner une perte de données irréversible.
Mise en garde de la FCC
Le fabricant n'est pas responsable des perturbations radioélectriques causées par des modifications non autorisées de ce
matériel. De telles modifications pourraient annuler le droit de l'utilisateur de se servir de ce matériel.
Cet appareil est conforme à la Partie 15 des Règles de la FCC. Son exploitation est sujette au respect de deux conditions :
- Cet appareil ne risque pas de causer des interférences nuisibles; et
- Cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent causer un fonctionnement indésirable.
REMARQUE: Ce matériel a été testé et il a été démontré qu’il respecte les limites fixées pour un appareil numérique de Classe B, conformément à la Partie 15 des Règles de la FCC. Ces limites sont conçues de manière à assurer une protection raisonnable contre les perturbations nuisibles dans une installation résidentielle. Ce matériel produit, utilise et peut rayonner de l’énergie de fréquence radioélectrique et, s’il n’est pas installé et utilisé conformément aux instructions, il risque de causer des perturbations nuisibles aux communications radio. Pour être conforme aux limites d’exposition aux rayonnements RF de la FCC pour la population générale/exposition non contrôlée, cet appareil ne doit pas collecter ou fonctionner en conjunction avec une autre antenne ou un autre émetteur. Cependant, il n’est pas possible de garantir qu’aucune perturbation ne résultera
Mise en garde de la FCC
d'une installation particulière. Si ce matériel cause des perturbations radioélectriques nuisibles affectant la réception de la radio ou de la télévision - ce qui peut être déterminé en mettant ce matériel sous tension et hors tension - l'utilisateur devrait essayer de remédier à de telles perturbations en Pnant une ou plusieurs des mesures suivantes :
- Changer l'orientation de l'antenne de réception ou la placer à un autre endroit.
- Augmenter la distance entre le matériel et le récepteur.
- Brancher le matériel dans une prise de courant faisant partie d'un circuit différent de celui auquel le récepteur est connecté.
- Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.
Industrie canada (IC)
Cet appareil remplit les conditions d'exemption de licence des charges sur les normes radioélectriques (RSS/CNR) d'Industrie Canada. Son fonctionnement est soumis aux deux conditions suivantes :
1) Cet appareil ne doit pas causer d'interférences ; et 2) Cet appareil doit accepter toutes les interférences, y compris celles qui sont susceptibles d'entraîner un fonctionnement indésirable de l'appareil.
Utilisation prévue
Cette caméra à imagerie thermique est conçue pour la mesure sans contact des températures de surfaces.
L'imagerie thermique affichée montre la distribution de température de la zone capturée par la lentille infrarouge et permet donc de représenter les écarts de température utilisant des couleurs différentes.
Lorsqu'elle est utilisée correctement, elle permet d'examiner les zones et les objets sans contact pour déterminer les différences et les écarts de température afin de rendre visibles les composants et/ou les faiblesses, notamment :
- L'isolation thermique et les autres types d'isolation (p. ex., la localisation des ponts thermiques)
- Le chauffage actif et les canalisations d'eau chaude (p. ex., chauffage au-dessous du sol) dans les sols et les murs
- Composants électriques en état de surchauffe (p. ex., fusibles ou bornes)
- Pièces de machines (p. ex., surchauffe causée par des roulements à billes défectueux)
L'outil ne doit pas être utilisé pour la mesure de la température sur des personnes ou sur des animaux, ou à d'autres fins médicales.
L'outil n'est pas approprié pour la mesure de la température de surface de gaz ou de liquides.
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur votre appareil. Veuillez les étudier et apprendre leur signification. L'interprétation correcte de ces symboles vous aidera à mieux utiliser l'outil et à vous en servir plus efficacement et en toute sécurité.
| Symbole | Désignation / Explication |
| V | Volts (tension) |
| A | Ampères (courant) |
| Hz | Hertz (fréquence, cycles par seconde) |
| W | Watts (puissance) |
| po | pouces (longueur) |
| pi | pieds (longueur) |
| lb | Livres (poids) |
| kg | Kilogrammes (poids) |
| min | Minutes (temps) |
| s | Secondes (temps) |
| □ | Construction de classe II (désigne des outils de construction à double isolation) |
| ⊕ | Borne de mise à la terre (borne de mise à la masse) |
| ⓧ | Désigne un programme de recyclage des piles Li-ion |
| ⓪ | Alerte l'utilisateur pour qu'il mise le mode d'emploi |
| ⓺ | Alerte l'utilisateur pour lui demander de porter un dispositif de protection des yeux. |
| ⓽ | Ce symbole indique la présence d'un champ magnétique. |
| Fc | Ce symbole indique que l'appareil respecte les règles de la FCC. |
Avertissement
Débranche la fiche de la source d'alimentation avant d'effectuer tout assemblage ou réglage, ou de changer des accessoires. Ces mesures de sécurité préventives
réduisent le risque d'une mise en marche accidentelle de l'outil.
Fig. 1
Fig. 2
1 Capuchon de protection pour caméra visuelle et capteur infrarouge 2 Aimant 3 Porte-pile en forme de pièce de monnaie 4 Numéro de série 5 Vis du porte-pile en forme de pièce de monnaie 6 Rabat pour le port USB 7 Port USB Type-C [a] 8 Bouton à flèche vers le haut 9 Bouton de fonctions de mesure 10 Bouton de fonction de droite (pour la commutation de l'échelle de température entre automatique et fixe) 11 Bouton à flèche vers la droite 12 Bouton de marche/arrêt 13 Bouton à flèche vers le bas 14 Bouton d'enregistrement 15 Bouton à flèche vers la gauche 16 Microphone 17 Bouton de fonction à flèche vers la gauche (bouton de galerie) 18 Affichage 19 Haut-parleur 20 Compartiment de la pile 21 Bouton d'éjection de la pile [b]

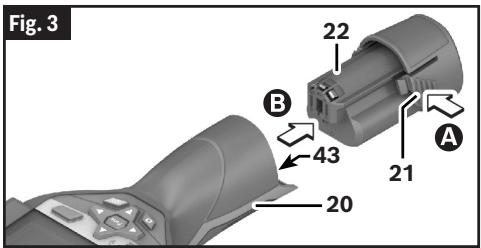

22 Pile rechargeable (BAT414-BAT420, GBA12V30, GBA12V60) [b] 23 Bouton de pause/démarrage de la mesure 24 Capteur infrarouge 25 Caméra visuelle 26 Câble USB Type-C 27 Chargeur de piles (BC330, BC430) [b] 28 Chargeur de piles (GAL12V-20) [b] 29 Indicateur d'heure/de date 30 Indicateur de température moyenne 31 Indicateur de température refléchie 32 Indicateur d'émissivité 33 Indicateur de connexion/déconnexion WiFi [c] 34 Indicateur d'état de charge de la pile 35 Température de surface maximale dans l'indicateur de la gamme de mesure 36 Échelle de couleurs 37 Température de surface minimale dans l'indicateur de la gamme de mesure 38 Symbole de l'échelle de température fixe 39 Indicateur de point d'accès (exemple) 40 Point central (réticule avec indicateur de température) 41 Indicateur de point froid (exemple) 42 Symbole de galerie
a. USB Type-C® et USB-C® sont des marques de commerce de l'USB Implementers Forum. b. Les accessoires illustrés ou décrits ne sont pas inclus dans la livraison standard. c. Wi-Fi® est une marque déposée de la Wi-Fi Alliance®.
| Caméra d'imagerie thermique | GTC600C |
| Numéro de l'article | 3 601 K83 510 |
| Résolution du capteur infrarouge | 256 × 192 px |
| Sensibilité thermique [a] | ≤ 50 mK |
| Gamme spectrale | 8-14 μm |
| Champ de vision (FOV) [b] | 40° × 30° |
| Distance de mise au point [b] | ≥1 pi (≥0,3 m) |
| Mise au point | Fixée |
| Taux de rafraîchissement de l'image thermique | ≤ 9 Hz |
| Plage de mesure de la température de surface [b] | -4°F à +1112°F (-20°C à +600°C) |
| Précision de la mesure de la température de la surface [b][c] [d] | ±7°F (±4°C) ±4°F (±2°C) ±2% |
| -4 à 50°F (-20 à ≤ +10°C) | |
| 50 à 212°F (>10 à ≤ 100°C) | |
| >212°F (> +100°C) | |
| Résolution de la température | 0,1°C |
| Type d'affichage | TFT |
| Taille d'affichage | 3,5 po (89 mm) |
| Résolution d'affichage | 320 × 240 px |
| Résolution de laamera visuelle intégrée | 640 × 480 px |
| Format d'image | .jpg |
| Format audio | .wav |
| Éléments enregistrés par processus d'enregistrement | • 1 x image thermique (capture d'écran) • 1 x image visuelle réelle, y compris valeurs de températures (métadonnées) • 1 x note vocale, le cas échéant |
| Nombre maximal d'images dans la mémoire d'images interne | 600 |
| Nombre maximal d'images avec une note vocale de 10 s chacune dans la mémoire d'images interne | 350 |
| Altitude max. | 6500 pi (2000 m) |
| Degré de pollution selon IEC 61010-1 | 2 [e] |
| Humidité relative de l'air max. [b] | 90 % |
| Pile rechargeable (Li-ion) | 10,8 V/12 V |
| Autonomie de fonctionnement de la pile rechargeable (Li-ion) [f][g] | 8h |
| Alimentation en temps du système | CR 2032 (pile au lithium de 3 V) |
| Norme USB | 2.0 |
| Port USB | USB Type-C® |
| Connectivité sans fil | WLAN |
| Puissance max. de transmission dans un réseau local sans fil | < 20 mW |
| Caméra d'imagerie thermique | GTC600C |
| Plage de fréquences de fonctionnement dans un réseau local sans fil | 2402-2480 MHz |
| Poids selon la procédure EPTA 01: 2014 | 1,345-1,808 lb (0,61-0,82 kg) [f] |
| Dimensions (longueur × largeur × hauteur) | 4,53 x 4,01 x 9,09 po (115 x 102 x 231 mm) |
| Indice de protection (sans les piles rechargeables, en position verticalie) | IP54 |
| Température ambiente recommendée pendant la charge | 32 à 95°F (0 à +35 °C) |
| Températures ambantes autorisées | |
| • Pendant le fonctionnement | • 14....+122°F (-10...+50 °C) |
| • Pendant le stockage avec une pile rechargeable | • -4....+122°F (-20...+50 °C) |
| • Pendant le stockage sans pile rechargeable | • -4....+158°F (-20...+70 °C) |
| Piles rechargeables (Blocè-piles au lithium-ion Bosch de 10,8 V/12 V Max.) | BAT414 (2,0 Ah), BAT420 (4,0 Ah), GBA12V30 (3,0 Ah), GBA12V60 (6,0 Ah) |
| Chargeurs | BC330, BC430, GAX1218V-30, GAL 12V-20 |
| Durée de vie de lapile de 10,8 V/12 V Max. | 5,0 h |
| Humidité relative (sans condensation) | 90% |
| Utilisation à l'intérieur ou à l'extérieur : | À l'intérieur uniquement |
| Utilisation en milieu humide : | Non |
a. Conformément à la norme VDI 5585 (moyenne) b. Conformément à la norme VDI 5585 c. À une température ambiente de 20 à 23 °C / 68 à 73 °F et une émissivité > 0,999, distance de mesure : 0,3 m / 11,8 po, durée de fonctionnement : > 5 min, ouverture de 60 mm d. Plus l'écart dépendant de l'utilisation (par exemple, réflexion, distance, température ambiente) e. Il n'y a que des dépôts non conducteurs, mais on peut s'attendre à une conductivité-temporaire occasionnelle due à la condensation. f. Cela dépend de la pile utilisée. g. Àune température ambiente de 68 à 86°F (20 à 30^)
Le numéro de série 4 figurant sur la plaque signalétique (illustrée à la Fig. 1) permet d'identifier clairement votre outil de mesure.
Rayonnement thermique infrarouge
Le rayonnement thermique infrarouge est un rayonnement electromagnetique émis par tout corps au-dessus de Kelvin (-273^ -459 F). Le montant de rayonnement depend de la temperature et du degré d'émissivite du corps.
Degré d'émissivité
Le degré d'émissivité d'un objet dépend du matériel et de la structure de sa surface. Il indique combien de rayonnement thermique infrarouge l'objet émet par rapport à un émetteur de chaleur idéal (corps noir, degré d'émissivité = 1).
Pont thermique
Un pont thermique est un objet qui transmet de manière indésirable la chaleur vers l'extérieur ou vers l'intérieur, différant donc considérablement de la température du reste d'un mur ou de la température souhaitée d'un mur.
Comme la température de la surface d'un pont thermique est plus basse que la température du reste de la salle, le risque de moisissure augmente considérablement à ces endroits.
Température réfléchie / réflectivité d'un objet
La température réfléchie est le rayonnement thermique qui n'est pas émis par l'objet lui-même. Selon la structure et le matériel, le rayonnement ambiant est réfléchi dans l'objet à mesurer, ce qui fait le résultat en donnant une indication erronée de la température réelle.
Distance par rapport à l'objet
La distance entre l'objet qui est en train d’être mesuré et l’outil de mesure influence la taille de la zone capturée en pixels. Vous pouvez capturer des objets de plus en plus grands au fur et à mesure que la distance par rapport à l’objet augmente.
| Distance | Taille des pixels infrarouges | Plage infrarouge, largeur x hauteur |
| 11,9 po (0,3 m) | 0,03 po (0,85 mm) | ~8,7 po x 6,3 po (~0,22 m x 0,16 m) |
| 1 pi 9,7 po (0,55 m) | 0,06 po (1,56 mm) | ~1,3 pi x 1 ft 3,7 po (~0,40 m x 0,29 m) |
| 3 pi 3,4 po (1,00 m) | 0,11 po (2,84 mm) | ~28,7 po x 21,3 po (~0,73 m x 0,54 m) |
| 6 pi 6,7 po (2,00 m) | 0,22 po (5,69 mm) | ~4 pi 9,5 po x 3 pi 6 po (~1,46 m x 1,07 m) |
| 16 pi 4,9 po (5,00 m) | 0,56 po (14,22 mm) | ~11 pi 11,3 po x 8 pi 9,5 po (~3,64 m x 2,68 m) |
Alimentation électrique
L'outil peut être utilisé avec une pile Li-ion BOSCH rechargeable.
Fonctionnement avec le bloc-piles
(Fig. 3)
Avertissement
N'utilisez que des blocs-piles au lithium-
ion rechargeables BOSCH recommandés dans la section de ce mode d'emploi contenant les données techniques. L'utilisation de tout autre bloc-piles peut augmenter le risque d'incendie, de blessure et de dommages matériels.
Avertissement
Retirez les piles de l'outil lorsque vous
avez l'intention de ne plus vous en servir pendant une période prolongée. Quand elles sont laissées inutilisées pendant des périodes prolongées, les piles risquent de se corroder et de se décharger.
Remarque: Le bloc-piles est fourni partiellement chargé. Pour s'assurer que le bloc-piles est chargé à sa pleine capacité, chargez complètement le bloc-piles dans le chargeur de piles avant de vous en servir pour la première fois.
Avertissement
N'utilisez que des chargeurs BOSCH
recommandés dans la section de ce mode d'emploi contenant les données techniques. L'utilisation de tout autre chargeur peut augmenter le risque d'incendie, de blessure et de dommages matériels.
Le bloc-piles au lithium-ion peut être chargé à n'importe quel moment sans que cela ne risque de réduire sa durée de vie utile. L'interruption de la procédure de charge n'endommage pas le bloc-piles.
La pile au lithium-ion est protégée contre une décharge en profondeur par la technologie ECP (« Electronic Cell Protection »). Un circuit de protection désactive le niveau laser lorsque les piles sont déchargées.
- Si l'outil s'éteint automatiquement, ne continuez pas à appuyer sur le bouton de marche/arrêt. Ceci pourrait endommager les piles.
Pour insérer le bloc-piles 22, faites-le glisser dans l'orifice d'insertion des piles 43 jusqu'à ce qu'il se verrouille en place. Ne forcez pas.
Pour retirer le bloc-piles 22, appuyez sur les languettes d'éjection de la pile 21 et retirez la pile 22 du orifice d'insertion des piles 43. Ne forcez pas.
Indicateur d'état de charge de la pile
(Fig. 1)
L'indicateur de charge des piles 34 sur l'écran indique l'état de charge du bloc-piles 22.
| Indication | Capacité |
| ≥3/4 | |
| ≥1/2 | |
| ≥1/4 | |
| <1/4 | |
| Clignotant: ≤1% |
Insertion/changement d'une pile en forme de pièce de monnaie
(Fig. 4, Fig. 5)
Avertissement
Si le porte-pile en forme de pièce de
monnaie ne peut pas être fermé correctement et complètement, cessez d'utiliser l'outil de mesure, retirez la pile en forme de pièce de monnaie et faites réparer l'outil de mesure.
Pour gagner du temps sur l'outil de détection, il faut utiliser une pile en forme de pièce de monnaie 44.
Dévissez la vis 45 du porte-pile en forme de pièce de monnaie 46. À l'aide d'un outil auxiliaire (par exemple, un tournevis à tête plate), retirez le porte-pile en forme de pièce de monnaie 46 de l'orifice prévu pour cette pile 47.
Retirez la pile en forme de pièce de monnaie 44 déchargée et insérez une nouvelle pile 44 (CR2032) en forme de pièce de monnaie. Assurez-vous que la polarité est correcte conformément à l'illustration sur le porte-pile en forme de pièce de monnaie (la borne positive de la pile en forme de pièce de monnai e doit être orientée vers le haut).
Préparation
Une fois la pile en forme de pièce de monnaie 44 en place, faites glisser le porte-pile en forme de pièce de monnaie 46 dans l'orifice prévu pour cette pile 47. Veillez à ce que le porte-pile en forme de pièce de monnaie 46 soit inséré correctement et complètement ; sans cela, la protection contre la poussière et les éclaboussures n'est plus garantie.
Resserrez la vis 45 sur le porte-pile en forme de pièce de monnaie 46.
Fonctionnement
- Protégez l'outil de mesure contre l'humidité et une exposition à la lumière directe du soleil.
- N'exposez pas l'outil de mesure à des températures extrêmes ou à des variations considérables de la température. Par exemple, ne le laissez pas à l'intérieur d'un véhicule pendant une période prolongée. En cas de variations importantes de la température, attendez que l'outil de mesure s'ajuste à la température ambiante avant de le mettre en marche. En cas de températures extrêmes ou de variations considérables de la température, la précision de l'outil de mesure pourrait être affectée. Assurez-vous que l'outil est acclimaté de façon correcte. En cas de fluctuations importantes de la température ou de conditions environnementales variant considérablement, l'exactitude de mesure de l'outil de mesure pourrait être affectée en attendant que l'outil soit pleinement acclimaté à nouveau.
- Protégez l'outil contre les chocs importants et prenez garde à ne pas le laisser tomber. En cas d'impact externe grave ou d'anomalies dans sa fonctionnalité, apportez l'outil de mesure chez un agent de service après-vente BOSCH agréé pour le faire inspecter.
Mise en marche/à l'arrêt
Pour faire une mesure, repliez le capuchon de protection 1 vers le haut. Assurez-vous que la zone de mesure infrarouge n'est pas fermée ou recouverte pendant que vous travaillez.
Pour activer l'outil, appuyez sur le bouton de marche/arrêt (On/Off) 12. Une série de démarcation apparaitra sur l'écran d'affichage 18. À la fin de la série de démarcation, l'outil de mesure commencera immédiatement à mesurer, et il continuera à mesurer continuellement jusqu'à ce qu'il soit désactivé.
Remarque : Pendant les premières minutes, l'outil de mesure s'éteindra peut-être automatiquement à plusieurs reprises jusqu'à ce que la température du capteur et la température ambiantes se soient alignées. L'exécution d'une nouvelle procédure d'étalonnage permettra de faire des mesures exactes. L'image thermique s'immobilise brièvement pendant l'étalonnage.
Pendant ce temps, l'indicateur de température peut afficher . L'image thermique se fige brièvement pendant l'étalonnage du capteur. Si la température ambiantefluctue de manière significative, cet effet est
accentué. Dans la mesure du possible, il convient donc d'activer l'outil de mesure quelques minutes avant de commencer à mesurer, afin que l'outil puisse se stabiliser thermiquement.
Pour désactiver l'outil, appuyez à nouveau sur le bouton de marche/arrêt (On/Off). L'outil de mesure enregistre tous les paramètres, puis il s'éteint. Fermez le capuchon de protection pour transporter l'outil de mesure en toute sécurité.
Dans le menu des paramètres, vous pouvez désirer si vous pouvez que l'util de mesure se désactive automatiquement et, si c'est le cas, au bout de combien de temps. (Voir « » sous « Outil » à la page 42.)
Si la température de la pile ou de l'util de mesure n'est pas dans la plage de températures de fonctionnement indiquée dans les Données techniques, l'util de mesure s'éteindra automatiquement après un bref avertissement. (Voir « Recherche de la cause des problèmes » à la page 45.) Attendez que l'util de mesure atteigne la température correcte, puis remettez-le en marche.
Pour conserver l'énergie, ne mettez l'outil de mesure sous tension que lorsque vous vous en servez.
Réglage du degré d'émissivité pour les mesures des températures de surfaces
Le degré d'émissivité d'un objet dépend du matériel et de la structure de sa surface. Vous verrez ainsi la quantité de rayonnement thermique infrarouge émise par l'objet par rapport à un radiateur par rayonnement idéal (corps noir, émissivité = 1), et la valeur est donc comprise entre 0 et 1.
Pour déterminer la température d'une surface, l'outil effectue une mesure sans contact du rayonnement thermique infrarouge naturel émis par l'objet vers lequel l'util est dirigé. Pour assurer une mesure correcte, le paramètre de réglage de l'émissivité sur l'util de mesure doit être contrôlé avant chaque mesure et adapté à l'objet en train d'être mesuré si nécessaire.
Vous pouvez sélectionner l'un des niveaux d'émissivité préselectionnés ou saisir une valeur numérique exacte. Ajustez l'émissivité requise en utilisant le menu « Mesure » - « Émissivité ». (Voir « Émissivité » sous « Mesure » à la page 41.)
Plus l'émissivité est faible, plus l'effet de la température réflèchie sur le résultat de la mesure est important. Il faut toujours ajuster la température réflèchie lorsque l'on modifie l'émissivité. Réglez la température réflèchie via le menu « Mesure »- « Température réflèchie ». (Voir « Menu principal », page 41.)
Les différences de température indiquées par l'usage de mesure peuvent être dues à des températures différentes et/ou à des niveaux d'émissibilité différents. Si les niveaux d'émissibilité sont très différents, les différences de températures indiquées peuvent être considérablement différentes des différences de températures réelles.
Avertissement
Les mesures de la température ne seront
Les différences entre les couleurs peuvent être causées par des températures différentes et/ou par des niveaux d’émissivité différents. Si les niveaux d’émissivité sont très différents, les différences de températures individuelles peuvent être considérablement différentes des différences de températures réelles.
Si plusieurs objets faits de matériaux différents ou ayant des structures différentes se trouvent dans la plage de mesure, les valeurs de températures affichées ne sont valables que pour les objets qui correspondent au paramètre de réglage de l'émissivité.
Pour tous les autres objets (ayant des niveaux d'émissivité différents), les différences de couleurs affichées peuvent être utilisées comme une indication des relations entre les températures.
| Matériau | Émissivité 32°F to 212°F (0°C to 100°C) |
| Béton | 0,93 |
| Plâtre/mortier | 0,93 |
| Tuiles de couverture | 0,93 |
| Rouleau asphalté pour toiture | 0,93 |
| Peinture de radiateur | 0,93 |
| Bois | 0,91 |
| Linoléum | 0,88 |
| Papier | 0,89 |
Remarques relatives aux conditions de mesure
Les surfaces extrêmement réflectives ou brillantes (p. ex., tuiles brillantes ou métaux polis) peuvent fausser ou ALTERER les résultats affichés. Si nécessaire, masquez la surface à mesurer avec un ruban adhésif mat de couleur qui conduit bien la chaleur. Laissez le ruban s'acclimater brièvement sur la surface.
Assurez-vous qu'un angle de mesure favorable est utilisé sur les surfaces réflectives pour assurer que le rayonnement thermique réfléchi par d'autres objets ne
Fonctionnement
Fausse pas le résultat. Par exemple, la réflexion de la chaleur de votre propre corps peut fausser une mesure lorsque vous mesurez directement de face depuis une position perpendiculaire. Sur une surface plane, le contour et la température de votre corps pourraient donc être affichés (valeur réfléchie), et ces valeurs ne correspondent pas à la température réelle de la surface mesurée (valeur émise ou valeur réelle de la surface). Il n'est fondamentalement pas possible de mesurer à travers des matériaux transparents (p. ex., du verre ou des plastiques transparents).
L'exactitude et la fiabilité des résultats de la mesure augmentent quand les conditions de mesure sont plus stables.
La mesure de température infrarouge est faussée par la fumée, la vapeur / un taux d'humidité élevé de l'air ou de la poussière dans l'air.
Informations pour atteindre une exactitude de mesure améliorée:
- Mettez-vous aussi près que possible de l'objet à mesurer afin de minimiser les facteurs d'interférence entre vous et la surface à mesurer.
- Ventilez les zones à l'intérieur avant d'effectuer les mesures, en particulier lorsque l'air est contaminé ou extrêmement humide. Asper avoir ventilé, laissez la salle s'acclimater pendant un certain temps jusqu'à ce que la température habituelle soit atteinte à nouveau.
Affectation de températures sur la base de l'échelle
Une échelle de couleurs 36 est affichée du côté droit de l'écran. Les valeurs situées aux extrémités supérieure et inférieure sont orientées vers la Température maximale 35 et la Température minimale 37 enregistrées sur l'image thermique. Pour l'échelle, 99.9% du total des pixels sont évalués. Des couleurs sont affectées aux valeurs de température avec une distribution uniforme sur l'image (linéairement).
Des ombres différentes peuvent donc être utilisées pour affecter des températures dans ces deux valeurs limites. Par exemple, une température qui se situe exactement entre la valeur maximale et la valeur minimale est attribuée à la plage de couleurs centrale de l'échelle.
Pour déterminer la température d'une zone spécifique, déplacez l'outil de mesure de façon à ce que le réticule avec l'Indicateur de température 40 soit orienté vers le point souhaité ou la zone souhaitée. En mode de réglage automatique, le spectre des couleurs de l'échelle est toujours réparti linéairement (= uniformément) sur l'ensemble de la plage de mesure entre les Températures maximale et minimale.
L'outil de mesure affiche toutes les températures mesurées dans la plage de mesure les unes par rapport aux autres. Si la chaleur est affichée en bleu dans la palette de couleurs d'une zone, par exemple dans une représentation en couleur, cela signifie que les zones bleues font partie des valeurs mesurées les plus froides dans la plage de mesure actuelle. Toutefois, ces zones peuvent encore se trouver dans une plage de temperature susceptible de causer des blessures dans certaines circonstances. Par conséquent, vous devriez toujours noter les températures affichées sur l'échelle ou sur les réticules eux-mêmes.
Réglage de l'affichage des couleurs
Selon les conditions de la mesure, des palettes de couleurs différentes peuvent faciliter l'analyse de l'image thermique et montrer des objets ou des circonstances plus clairement sur l'écran d'affichage. Ceci n'affecte pas les températures mesurées. Seulement la façon dont les changements sont indiqués sur les valeurs de température.
Pour changer la palette des couleurs, restez dans le mode de mesure et appuyez sur le bouton à flèche vers la droite 11 ou sur le bouton à flèche vers la gauche 15.
Superposition de l'image thermique et de l'image réelle
Pour une meilleure orientation (= affectation locale de l'image thermique affichée), avec des plages de températures correspondantes, une image réelle visuelle peut également être insérée.
Remarque : La superposition de l'image réelle et de l'image thermique est exacte à une distance de 0,35m / 1,08 pi. Si l'outil est plus près ou plus loin de l'objet mesuré, cela peut causer un alignement incorrect de l'image réelle et de l'image thermique.
La caméra d'imagerie thermique vous offre les options suivantes:
- Image infrarouge complète - Seule l'image thermique est affichée.
- Image dans l'image - L'image thermique affichée est recadrée et la zone avoisinante est montrée comme une image réelle. Ce réglage améliore l'affichage local de la plage de mesure.
- Transparency - L'image thermique affichée est placée au-dessus de l'image réelle, de telle façon
qu'elle soit légèrement transparente. Ceci permet une détection améliorée des objets.
Vous pouvez ajuster le paramètre de réglage en appuyant sur le bouton à flèche vers le haut 8 ou vers le bas 13.
Fixation de l'échelle
La distribution des couleurs sur l'image thermique est ajustée automatiquement, mais elle peut être fixée en appuyant sur le bouton de fonction à flèche vers la droite 10. Ceci permet une comparaison entre les images thermiques enregistrées dans des conditions de température différentes (p. ex., lors du contrôle de plusieurs salles à la recherche de points thermiques). Il est également possible de dissimuler un objet extrêmement froid ou chaud dans l'image thermique. Cet objet risquerait sinon de fausser l'objet (par exemple, un radiateur en tant qu'objet chaud lors de la recherche de points thermiques).
Pour remettre l'échelle dans le mode automatique, appuyez à nouveau sur le bouton de fonction à flèche vers la droite 10. Les températures sont maintenant dynamiques à nouveau, et elles s'adaptent aux valeurs minimum et maximum mesurées.
Fonctions de mesure
Pour appeler d'autres fonctions qui pourraient être utiles à l'affichage, appuyez sur le bouton 9 des fonctions de mesure. Utilisez le bouton à flèche vers la gauche 15 ou le bouton à flèche vers la droite 11 pour naviguer dans les options affichées afin de sélectionner une fonction. Sélectionnez une fonction et appuyez à nouveau sur le bouton 9 des fonctions de mesure.
Les fonctions de mesure suivantes sont disponibles :
- Les couleurs sont réparties automatiquement dans l'image thermique.
Remarque: Pour garantir une grande précision sur toute la plage de mesure, les mesures sont effectuées dans deux plages de température. Avec la fonction de mesure, l'outil de mesure sélectionne automatiquement la plage de température appropriée en fonction de la distribution de la présence dans l'image thermique. Ce faisant, il évalue le nombre de valeurs mesurées qui dépassent un certain seuil de température. Si des objets très petits mais très chauds sont mesurés, il se peut que l'outil de mesure sélectionne la plage de basses températures qui n'est pas adaptée aux températures élevées. Ceci peut être déterminé à partir du symbole précédent, ~. Dans ce cas, passez à la fonction de mesure, dans laquelle
la distribution des couleurs correspond à la plage de température définie.
- Seules les températures les plus chaudes de la plage de mesure sont affichées sous forme d'image thermique dans cette fonction de mesure. La zone située en dehors de ces températures plus chaudes est représentée par une image réelle en échelle de gris. La représentation en échelle de gris permet d'éviter que des objets colorés soient associés à tort à des températures (par exemple, un câble rouge dans l'armoire de commande lors de la recherche de composants surchauffés). Ajustez l'échelle à l'aide des boutons à flèche vers le haut 8 et à flèche vers le bas 13. Ceci permet d'étendre ou de réduire la plage de tempé
- Seules les températures les plus froides de la plage de mesure sont affichées sous forme d'image thermique dans cette fonction de mesure. La zone située en dehors de ces températures plus froides est représentée par une image réelle dans l'échelle de gris afin d'éviter que des objets colorés ne soient associés à tort à des températures (par exemple, un cadre de fenêtre bleu lors de la recherche d'une isolation défectueuse érature, et donc d'étendre ou de réduire l'image thermique. L'outil de mesure continue à mesurer les températures minimales et maximales, et il les affiche aux extrémités de l'échelle de couleurs 36.
- Si des températures très différentes sont mesurées dans l'image thermique (par exemple, un radiateur comme objet chaud lors de la recherche de points thermiques), les couleurs disponibles sont réparties entre un grand nombre de valeurs de température dans la plage comprise entre la température maximale et la température minimale. Ceci peut produire une situation dans laquelle les différences de température qui sont très faibles ne peuvent plus être montrées en détail. Pour obtenir une représentation détaillée de la plage de température à examiner, procédez comme suit : Après être passé en mode, vous pouvez régler la température maximale et la température minimale. Ceci vous permet de déterminer la plage de température qui est appropriée pour vous et dans laquelle vous souhaitez détecter les petites différences. Le réglage réajuste automatiquement l'échelle en fonction des valeurs mesurées dans le champ de vision du capteur infrarouge.
Menu principal
Pour accéder au menu principal, appuyez d'abord sur le bouton des fonctions de mesure 8 pour activer les fonctions de mesure. Appuyez ensuite sur le bouton de fonction de droite 10.
Mesure
- Émissivité 32 - Une sélection d'émissivités enregistrées est disponible pour certains des matériaux les plus courants. Choisissez le matériel approprié dans l'option de menu. L'émissivité correspondante est indiquée sur la ligne du dessous. Si vous connaissiez l'émissivité exacte de l'objet que vous souhaitez mesurer, vous pouvez également la définir en tant que valeur numérique dans l'option de menu Émissivité.
Si vous mesurez fréquemment les mêmes matériaux, vous pouvez enregistrer cinq émissivités comme favorites et les activer rapidement via la barre située en haut (numérotable de 1 à 5).
31 - Le réglage de ce paramètre peut améliorer la précision du résultat de la mesure, en particulier avec les matériaux à faible émissivité (= réflexion élevée). Dans certaines situations (notamment à l'intérieur des bâtiments), la température réfléchie correspond à la température ambiant. Si des objets dont la température devient fortement se trouvent à proximité d'objets très réfléchissants, cette valeur doit être ajustée car la mesure peut être affectée.
Affichage
- 40 - Le point est affiché au centre de l'image thermique, et il vous indique la valeur de la température mesurée en ce point.
- 39 : / - Le point le plus chaud (= pixel de mesure) est indiqué par un réticule rouge sur l'image thermique. Ceci facilité la recherche des zones critiques (par exemple, une borne de contact desserrée dans l'armoire de commande). Pour que la mesure soit aussi précise que possible, ciblez l'objet à mesurer au centre de l'écran (186 × 140 px). De cette manière, la valeur de la température correspondante de cet objet sera également affichée.
- 41 : / - Le point le plus froid (= pixel de mesure) est indiqué par un réticule bleu sur l'image thermique. Ceci facilité la
Fonctions
Recherche de zones critiques (par exemple, une fuite au niveau d'une fenêtre). Pour que la mesure soit aussi précise que possible, ciblez l'objet à mesurer au centre de l'écran (186 × 140 px).
- <Échelle de couleurs> 36 : /
- 30 : / - La température moyenne 30 est affichée en haut à gauche de l'image thermique (température moyenne de toutes les valeurs mesurées sur l'image thermique). Ceci peut vous aider à déterminer la température réfléchie.
Voir "Transfert de données" à la page 43.
Outil
- Cette option du menu permet de sélectionner la langue utilisée pour l'affichage.
- 29 - Pour modifier l'heure et la date affichées dans l'outil de mesure, affichez le sous-menu. Ce sous-menu permet non seulement de régler l'heure et la date, mais aussi de modifier leurs formats respectifs. Pour quitter le sous-menu et, appuyez soit sur le bouton de fonction de droite 10 pour enregistrer les réglages, soit sur le bouton de fonction de gauche 17 pour annuler les modifications.
- - Cette option du menu permet de sélectionner l'intervalle de temps après lequel l'outil de mesure s'est automatiquement éteint si aucun bouton n'est actionné. Vous pouvez également désactiver la mise hors tension automatique en sélectionnant le paramètre.
- - Cette option du menu vous permet de définir un autre canal Wi-Fi ou de générer une nouvelle clé Wi-Fi.
- - Cette option du menu permet de régler la qualité du fichier audio enregistré par le biais d'un mémo vocal. Veuillez noter qu'un espace de stockage plus important est nécessaire pour obtenir une qualité audio élevée.
- - Cette option du menu permet d'accéder à des informations sur l'outil de mesure. Vous y trouverez le numéro de série de l'outil de mesure et la version du calculiciel installed.
- - Cette option du menu permet de réinitialiser l'instrument de mesure aux réglages en usine et d'effacer toutes les données de façon permanente. Cette opération peut prendre plusieurs minutes. Appuyez sur le bouton à flèche vers la droite 11 pour afin d'accéder à ce sous-menu.
Appuyez ensuite sur le bouton de fonction de droite 10 pour supprimer tous les fichiers ou sur le bouton de fonction de gauche 17 pour annuler le processus.
Veuillez également appuyer sur le bouton Pause/Démarrage de la mesure 23 pour quitter n'importe quel menu et revenir à l'écran d'accueil.
Mise à jour du calcul de l'outil de mesure
Si nécessaire, vous pouvez mettre à jour le logiciel de l'outil de mesure via l'interface USB Type-C®. Pour en savoir plus sur ce sujet, rendez-vous sur le site :
www.bosch-professional.com/thermal-update
Enregistrement des mesures
L'outil de mesure commence à prendre des mesures depuis qu'il est mis en marche, et il le fait en continu jusqu'à ce qu'il soit mis hors tension.
Pour enregistrer une image, pointez la caméra sur l'objet à mesurer et appuyez sur le bouton Enregistrer 14. L'image est enregistrée dans la mémoire interne de l'outil de mesure. Il est également possible d'appuyer sur le bouton Pause/Démarrage de la mesure 23 (pause). La mesure est alors gelée et affichée sur l'écran. Ceci vous permet d'examiner attentivement l'image et de procéder à des ajustements rétrospectifs (par exemple, la palette de couleurs). Si vous ne souhaitez pas enregistrer l'image figée, redémarrez le mode de mesure en appuyant sur le bouton Pause/Démarrage de la mesure 23. Si vous souhaitez enregistrer l'image dans la mémoire interne de l'outil de mesure, appuyez sur le bouton Enregistrer 14.
Enregistrement d'une note vocale
Veuillez enregistrer une note vocale pour conserver une trace des conditions environnementales ou des informations supplémentaires sur l'image thermique enregistrée. Ces informations sont enregistrées en plus de l'image thermique et de l'image visuelle, et elles peuvent être transférées ultérieurement.
Il est recommandé d'enregistrer une note vocale afin de conserver une meilleure documentation.
La note vocale est enregistrée dans la galerie. Procédez de la façon suivante:
- Pour accéder à la galerie, appuyez sur le bouton de fonction de gauche 17.
Fonctions
- Appuyez sur le bouton des Fonctions de mesure 9. L'enregistrement commencera alors. Enregistrez toutes les informations pertinentes. Pour permettre la fin de l'enregistrement, appuyez à nouveau sur le bouton des Fonctions de mesure 9 ou sur le bouton de fonction de droite 10.
- Pour annuler l'enregistrement, appuyez sur le bouton de fonction de gauche 17. Une fois l'enregistrement effectué, vous pourrez écouter la note vocale. Pour réécouter l'enregistrement, appuyez à nouveau sur le bouton des Fonctions de mesure 9. L'enregistrement sera alors repété.
Pour faire une pause, appuyez sur le bouton de fonction de droite 10. Pour recommencer à écouter l'enregistrement après une pause, appuyez à nouveau sur le bouton de fonction de droite 10.
Pour cesser de réécouter l'enregistrement, appuyez sur le bouton de fonction de gauche 17.
Pour enregistrer une nouvelle note vocale, supprimez la note vocale en cours et commencez un nouvel enregistrement.
Lors de l'enregistrement, veuillez tenir compte des points suivants :
- Le microphone 16 est situé derrière le clavier, à côté du symbole du microphone. Parlez en direction du microphone.
- L'enregistrement peut durer au maximum 30 secondes.
Consultation d'images enregistrées
Suivez la procédure ci-dessous pour afficher des images thermiques enregistrées :
- Appuyez sur le bouton de fonction de gauche 17. La dernière photo enregistrée apparaît maintenant à l'écran.
- Appuyez sur le bouton de fonction de droite 10 ou sur le bouton à flèche vers la gauche 15 pour passer d'une image thermique à une autre.
L'image visuelle a été enregistrée avec l'image thermique. Pour afficher l'image visuelle, appuyez sur le bouton à flèche vers le bas 13.
Vous pouvez également afficher l'image thermique prise en plein écran en appuyant sur le bouton à flèche vers le haut 8. En mode de plein écran, la barre de titre est masquée après 3 secondes afin que vous puissiez voir tous les détails de l'image thermique. Vous pouvez utiliser le bouton à flèche vers le haut 8 et le bouton à flèche vers le bas 13 pour passer d'une vue à l'autre.
Suppression des images et des notes vocales enregistrées
Passez à l'affichage de la gallery pour supprimer une image ou toutes les images thermiques :
- Appuyez sur le bouton de fonction de droite 10 sous le symbole de la corbeille à papier. Un sous-menu s'ouvrira alors. Vous pouvez ici désirer de supprimer uniquement cette image, de supprimer uniquement la note vocale correspondante (si vous en avez enregistré une) ou de supprimer toutes les images. Si vous souhaitez supprimer uniquement cette image ou uniquement la note vocale, confirmez la procédure en appuyant sur le bouton des Fonctions de mesure 9.
- Si vous souhaitez supprimer toutes les images, appuyez sur le bouton de Fonctions de mesure 9 ou sur le bouton de fonction de droite 10; vous pouvez également confirmer le processus en appuyant sur le bouton de fonction de droite 10 ou annuler la suppression en appuyant sur le bouton de fonction de gauche 17.
Les fragments de données des images restent stockés dans la mémoire et peuvent être reconstitués. Vous pouvez sélectionner <Outil> -> <Paramètres d'usine> sur le menu principal pour procéder à une suppression définitive.
Transfert de données via le port USB
Ouvrez le rabat du port USB 6. Connectez le port USB Type-C® 7 de l'outil de mesure à votre ordinateur via le câble USB Type-C® 26 fourni.
Appuyez ensuite sur le bouton de marche/arrêt 12 pour mettre l'outil de mesure en marche.
Ouvrez le navigateur de fichiers sur votre ordinateur et sélectionnez le lecteur GTC 600 C. Les fichiers enregistrés peuvent être copiés à partir de la mémoire interne de l'outil de mesure, transférés sur votre ordinateur ou supprimés.
Dès que vous aurez terminé l'opération requise, déconnectez le lecteur de l'ordinateur en suivant la procédure standard, puis utilisez le bouton de marche/arrêt 12 pour éteindre à nouveau l'util de mesure.
Mise en GARDE
Déconnectez tous
d'abord le lecteur de
votre système d'exploitation (éjection du lecteur), faute de quoi vous risqueriez d'endommager la mémoire interne de l'outil de mesure.
Retirez le câble USB Type-C® 26 pendant l'opération de mesure et fermez le rabat du port USB 6.
Maintenez toujours le rabat du port USB 6 fermé afin que la poussière et les éclaboussures ne pénètrent pas dans le boîtier.
Remarque : Utilisez le port USB pour connecter l'outil de mesure à un ordinateur uniquement. L'outil de mesure peut être endommagé s'il est connecté à d'autres appareils.
Remarque : L'interface USB Type-C® ne peut être utilisée que pour le transfert de données. Elle ne convient pas pour charger des piles non rechargeables et rechargeables.
Post-édition des images thermiques
Veuillez post-editer les images thermiques enregistrées à:
Transmission de données via le réseau local sans fil
L'util de mesure est équipé d'une interface Wi-Fi ® qui permet de transmettre sans fil les images enregistrées prises par votre outil de mesure à un appareil mobile. Des applications Bosch spéciales (applis) sont disponibles pour cette utilisation. Elles peuvent être téléchargées dans le magasin correspondant à votre appareil :
Disponible sur le
AppStore
GET IT ON
Google Play
Outre le transfert de données sans fil de vos images, les applications Bosch vous permettent d'utiliser une gamme étendue de fonctions et facilitent la post-edition et la transmission des données mesurées (par exemple par courrier électronique). Des informations sur la configuration requise pour une connexion Wi-Fi sont disponibles sur le site Web de Bosch à:
Pour activer ou désactiver la connexion Wi-Fi sur l'outil de mesure, affichez le menu principal, sélectionnez à l'aide des boutons et activé ou désactivez-la. L'indicateur d'interface Wi-Fi® activée/désactivée 33 apparait sur l'écran lorsqu'el'interface Wi-Fi® est activée. Assurez-vous que l'interface Wi-Fi® est activée sur votre appareil mobile. La connexion entre l'appareil mobile et l'outil de mesure peut être établie après le démarrage de l'application Bosch (si les modules Wi-Fi® sont activés). Pour ce faire, suivez les instructions de l'application (appli).
Maintenance et service après-vente
Inspectez l'outil avant de
vous en servir. En cas de dommage visible ou de pièces déconnectées à l'intérieur de l'util de mesure, un fonctionnement sans danger ne peut plus être garantie.
Gardez l'outil propre à tout moment.
N'immergez pas l'outil dans de l'eau ou dans d'autres liquides.
N'essayez pas d'enlever la poussière du capteur, de la lentille ou de l'objectif de réception à l'aide d'objets pointus, et n'essayez pas l'appareil photo et l'objet de réception (risque de rayures).
Si l'outil tombe en panne en dépit de toutes les précautions prises lors de la fabrication et des tests, faites-le réparer par un centre de service agréé pour les outils électriques BOSCH. N'ouvre pas l'outil vous-même.
Dans toute la correspondance et dans les commandes de pièces de rechange, incluez toujours le numéro d'article à 10 chiffres qui figure sur la plaque signalétique de l'outil.
Protection de l'environnement
Recyclez les matières premières et les piles au lieu de les mettre au rebut. L'instrument, ses accessoires, son conditionnement et les piles usées doivent être triés en vue d'un recyclage écologique conforme aux lois les plus récentes.
Recherche de la cause des problèmes
En cas de panne, l'utilisation de mesure redémarre et peut alors continuer à être utilisée. Si le problème persiste, l'aperçu suivant peut vous aider.
| Erreur | Cause | Mesure corrective |
| L'outil de mesure ne peut pas être mis en marche. | L'état de charge de la pile est trop faible. | Chargez la pile. |
| La pile est trop chaude ou trop froide. | Laissez le bloc-piles atteindre la bonne température ou changez-le. | |
| L'outil de mesure est trop chaud ou trop froid. | Laissez l'outil de mesure atteindre la bonne température. | |
| Héâme | Mémoire d/images pleine. | Transférrez les images sur un autre support de stockage (par exemple, un ordinateur) si nécessaire. Puis supprimez les images qui se trouvent dans la mémoire interne. |
| Mémoire d'image défectueuse. | Formatez la mémoire interne en supprimant toutes les images. Si le problème persististe, envoyez l'outil de mesure à un centre de service après-venture agréé Bosch. | |
| L'outil de mesure ne peut pas être connecté à un ordinateur. | Transfert de données lent via une connexion Wi-Fi®. | Changez le canal Wi-Fi® (dans le menu principal via <Outil> -> <Paramètres Wi-Fi> -> <Canal Wi-Fi>). |
| L'outil de mesure n'est pas reconnectu par l'ordinateur. | Vérifiez si le lecteur de votre ordinateur est à jour. Il peut être nécessaire d'installer une version plus récente du système d'exploitation sur votre ordinateur. | |
| L'outil de mesure ne peut pas être connecté à un ordinateur. | Port USB ou cable USB défectueux. | Vérifiez si l'outil de mesure peut être connecté à un ordinateur différent. Sinon, envoyez l'outil de mesure à un agent de service après-venture agréé de Bosch. |
| Pile en forme de piece de monnaie déchargée. | Changez la pile en forme de piece de monnaie et confirmez le changement. (Voir « Insertion/changement d'une pile en forme de piece de monnaie », page 36.) | |
| Défaut de l'outil de mesure. | Envoyez l'outil de mesure à un agent de service après-venture agréé de Bosch. |
Pour en savoir plus, visitez :
www.boschtools.com
Rayonnement thermique infrarouge
Le rayonnement thermique infrarouge est un rayonnement électromagnétique émis par tout corps au-dessus de 0 Kelvin (-273^). La quantité de rayonnement dépend de la température et de l'émissivité du corps.
Émissivité
L'émissivité d'un objet dépend du matériel et de la structure de sa surface. Vous verrez ainsi la quantité de rayonnement thermique infrarouge émis par l'objet par rapport à un radiateur par rayonnement idéal (corps noir, émissivité ε = 1), et la valeur est donc comprise entre 0 et 1.
Pont thermique
Un pont thermique est défini comme une position sur le mur extérieur d'un bathtub où il y a une augmentation localisée de la perte de chaleur en raison d'une dernière structurel.
Les ponts thermiques peuvent accroître le risque de moisissures.
Température réfléchie/reflectivité d'un objet
La température réfléchie est le rayonnement thermique qui n'est pas émis par l'objet lui-même. Selon la structure et le matériel, le rayonnement ambient est réfléchi dans l'objet à mesurer, ce qui fausse le résultat en donnant une indication erronée de la température réelle.
Cette page a été laissée vierge intentionnellement.
This page was intentionally left blank Cette page a été laissée vierge intentionnellement.
Cette page a été laissée vierge intentionnellement.
Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site https://rb-pt.io/PowerToolWarranty ou téléphonez au 1-877-BOSCH99.
