AKS 101 NB - GUIDE D'INSTALLATION - Appareil de cuisine WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable avec table de cuisson
Marque	Whirlpool
Modèle	AKS 101 NB
Dimensions du four (H x L x P)	Environ 595 x 595 x 570 mm (standard)
Poids du four	Environ 30 kg
Type d'installation	Encastrable sous plan de travail
Ventilation requise	Ouverture arrière selon Fig. 3
Dégagement supérieur	5 mm minimum entre le four et le plan de travail
Dégagement latéral	100 mm minimum entre table de cuisson et meuble adjacent
Alimentation électrique	230 V ~ 50 Hz ou 400 V selon configuration
Type de raccordement	Fil de terre obligatoire, coupure omnipolaire avec distance de 3 mm
Protection	Dispositif à coupure omnipolaire
Section de câble recommandée	Voir tableau : 4 x 2.5 mm² ou 5 x 1.5 mm² selon type
Classe d'isolation	Classe I (mise à la terre obligatoire)
Matériau de la table de cuisson	Vitrocéramique ou électrique traditionnelle
Pièces détachées	Étriers spéciaux (code 4819 310 18528 et 4819 404 78697) et kit d'adaptation AMC 873
Sécurité	Débrancher avant toute intervention, installation par technicien qualifié
Température ambiante max	80 °C pour les meubles adjacents
Épaisseur du plan de travail	20 à 50 mm
Normes	Conforme aux normes locales de sécurité

FOIRE AUX QUESTIONS - AKS 101 NB - GUIDE D'INSTALLATION WHIRLPOOL

Quelles sont les dimensions d'encastrement pour le four AKS 101 NB ?

Les dimensions exactes sont illustrées dans les figures 1, 2 et 3 de la notice. En général, pour un four encastrable standard, prévoyez une niche d'environ 595 x 595 x 570 mm (H x L x P). Vérifiez toujours les cotes sur votre modèle spécifique.

Dois-je faire appel à un professionnel pour l'installation ?

Oui, l'installation doit être réalisée par un technicien qualifié conformément aux instructions du fabricant et aux normes locales de sécurité. Le branchement électrique notamment requiert des compétences spécifiques.

Quel type de câble d'alimentation utiliser pour le four ?

Le câble dépend de votre installation électrique. Référez-vous au tableau des câbles d'alimentation dans la notice : par exemple, pour une alimentation 1N+~, utilisez du H05 RR-F 3 x 4 mm². Pour 3N+~, utilisez du H05 RR-F 5 x 1,5 mm².

Comment brancher la table de cuisson au four ?

Avant de brancher le four, retirez la protection (L) des bornes (D) sur le dessus du four, puis raccordez les bornes de la table de cuisson (C) aux bornes (D) en respectant les couleurs et en enclenchant jusqu'au déclic. N'oubliez pas de raccorder le fil de terre jaune/vert.

Que faire si les couleurs des fils de la table de cuisson ne correspondent pas ?

Si les connexions diffèrent de la plaque de branchement four/table, commandez le kit d'adaptation AMC 873 auprès du service après-vente Whirlpool.

Est-il obligatoire de mettre à la terre l'appareil ?

Oui, la mise à la terre est obligatoire aux termes de la loi. Elle garantit votre sécurité en cas de défaut d'isolation.

Quels dégagements prévoir autour du four ?

Laissez un espace d'au moins 5 mm entre le bord supérieur du four et le dessous du plan de travail. Pour la table de cuisson, prévoyez 100 mm entre le bord de la table et tout meuble à colonne adjacent. Une ouverture arrière est également nécessaire pour la ventilation (voir Fig. 3).

Puis-je installer la table de cuisson sur un plan de travail en marbre ?

Oui, mais la fixation nécessite des étriers spéciaux (code 4819 310 18528 pour électrique traditionnel, ou 4819 404 78697 pour vitrocéramique), disponibles auprès du service après-vente.

Comment fixer le four dans le meuble ?

Soulevez le four par les côtés, insérez-le dans la niche sans coincer le câble, centrez-le, puis fixez-le définitivement avec les vis fournies. Assurez-vous que les entretoises en plastique sont en place.

Que faire si la porte du four ne ferme pas parfaitement après installation ?

Vérifiez que le four n'a pas été endommagé pendant le transport. Si la porte ne ferme pas correctement, contactez votre revendeur ou le service après-vente Whirlpool. Ne forcez pas.

MODE D'EMPLOI AKS 101 NB - GUIDE D'INSTALLATION WHIRLPOOL

ATTENTION: le four doit impérativement être débranché avant d'effectuer toute intervention d'installation ou d'entretien sur l'appareil.

• L'installation doit être réalisée par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
• Àprous avoir déballé le four, contrôlez que l'appareil n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Àprous-vente le plus proche.
• Àprous avoir déballé le four, installez-le sur la base en polystyrene de façon à prévenir tout endommagement de l'appareil.
• Pour installer l'appareil, il est conseilé de se munir de gants de protection.
• Ne soulevez jamais le four en agrippant la poignée de la porte. Saisissez-le par les côtes, en prénant prise dans les ouvertures prévues à cet effet.

Préparation du meuble d'encastrement

Four encasable à installer sous un plan de travail

• Les meubles de cuisine adjacents au four doivent résister à la chaleur (min. 80^ ).
• Procedez au découpage du meuble et du plan de travail avant d'installer les apparêls. Prenez soit d'éliminer tous les copeaux et la scirure de bois qui pourrait entraver le bon fonctionnement de l'appareil.

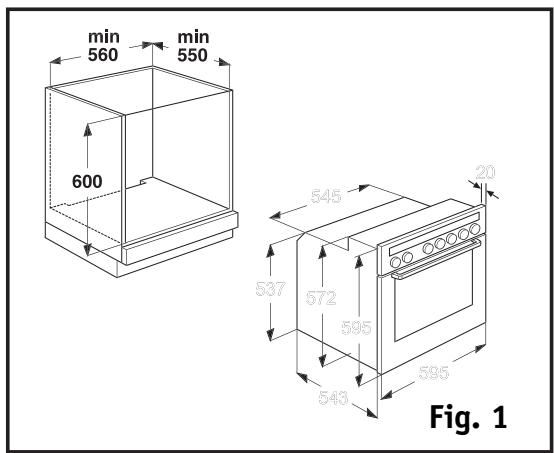

• Les dimensions du four et du meuble sont illustrées dans les figures 1-2-3.

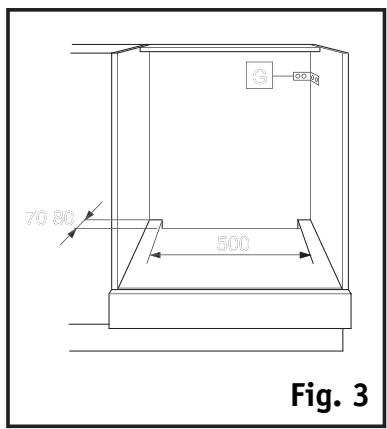

• Pour assurer une ventilation correcte, voirlez à laisser une ouverture à l'arrière de l'appareil en respectant les dimensions de la Fig. 3.

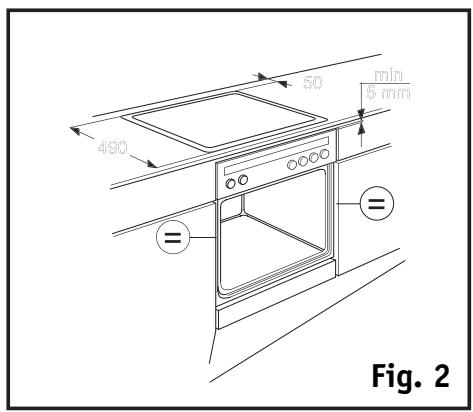

• Un espace de 5 mm au moins est requis entre le bord supérieur du four et le bord inférieur du plan de travail. Veillez à ne jamais obstruer cet espace (Fig.2).
• Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents.
• Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide d'étriers disponibles dans le commerce (G), voir Fig. 3.

Table de cuisson

Attention: si la table de cuisson est installée sur une surface constituée d'un autre matériel que le bois (plastique, ceramique, marbre, pierre, etc.) n'oubliez pas de vous procurer les équères de fixation (Fig. 6-8) auprès de votre Service Àpreès-vente.

• La table de cuisson doit être installée dans un plan de travail d'une épaissateur de 20 à 50 mm maximum.
  L'espace séparant la table de cuisson et le four ne doit pas être encombré par des supports transversaux ou des matériaux isolants, par exemple.

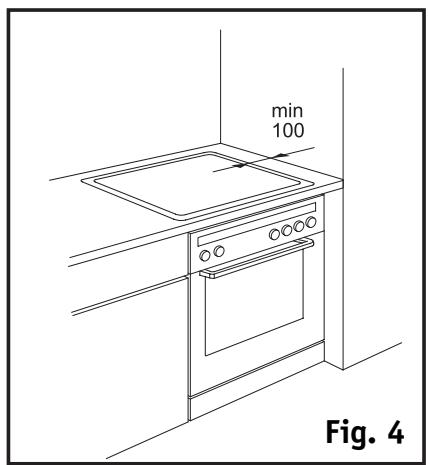

• Un espace de 100 mm au moins devra etre prévu entre le meuble à colonne adjacent au plan de cuisson et le bord de ce dernier (Fig. 4).
• Pratique une ouverture dans le plan de travail en respectant les dimensions indiquées dans la Fiche produit du plan de cuisson accompagnant ce dernier.
• Il est recommandé de sceller les bords interieurs du plan de travail à l'aide de colle à bois ou de silicone.
• SiILA n'as pas deja ete fait, appliquee le joint fourni au plan de cuisson apres avoir nettoyé avec soin la surface de contact.

Table de cuisson electrique traditionnelle ATTENTION: avant de proceder à l'installation de la table de cuisson, retirez le film de protection eventuelle present.

• Si le plan de travail est en bois, utilisez les pince et vis fournies avec l'appareil.

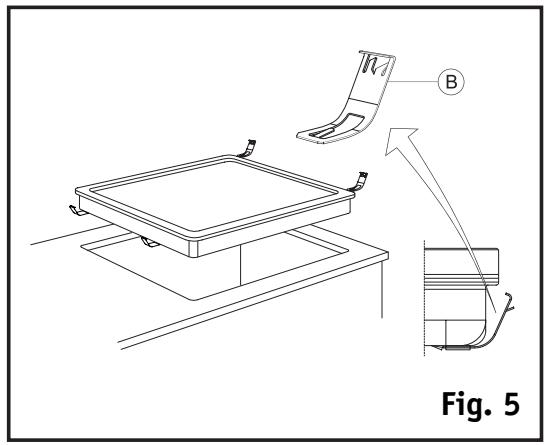

• Introduisez les 4 pinces (B) (Fig. 5) dans leurs rails respectifs situés dans le bord inférieur du plan de cuisson.

• Installez la table de cuisson dans le plan de travail.

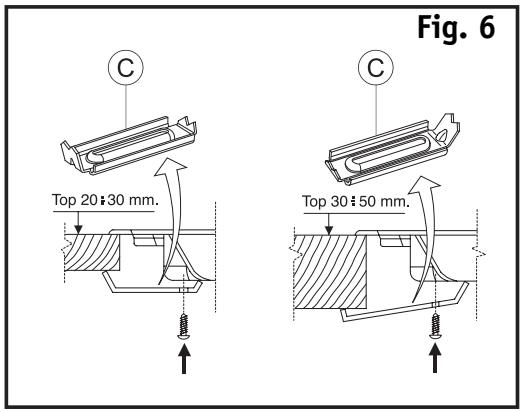

• Si le plan de travail est en marbre ou tout autre matériel (plastique, ceramique, marbre, pierre, etc.), la fixation doit s'effectuer au moyen d'étriers spéciaux (C) (Fig. 6), portant le code 4819 310 18528, disponibles auprès du Service Àpreès-vente.
• Fixez les étriers dans les orifices prévus à cet effet au moyen des vis fournies.
• Installez la table de cuisson dans le plan de travail.

Table de cuisson vitrocéramique

ATTENTION : avant d'installer la table de cuisson, retirez le film de protection eventuellement present.

Vérifiez que l'ouverture pratiquée dans le plan de travail et destinée à receivevoir la table de cuisson possèdent précisé les dimensions indiquées dans la Fiche produit de la table de cuisson.

Évitez absolutément d'installer la table de cuisson dans le plan de travail en la forçant. Sous la pression exercée, la surface vitrocéramique pourrait se fracturer (meme ultérieurement)!

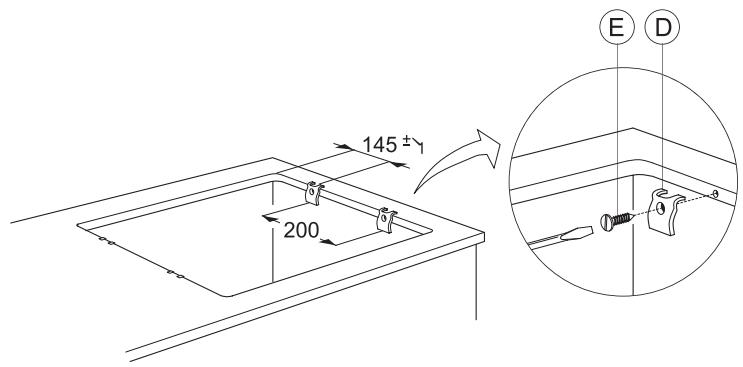

• Si le plan de travail est en bois, utilisez les pincees prévues a cet effet et les vis fournies (Fig. 7).
• Fixez les pince (D) (Fig. 7) à l'aide des vis prévues à cet effet et fournies avec l'appareil (E) (Fig. 7) conformément à l'illustration, en respectant les distances indiquées.
• Installes la table de cuisson dans le plan de travail.
• Si le plan de travail est en marbre, en plastique, en céramique ou en pierre, etc., la fixation de la table de cuisson doit s'effectuer au moyen d'étriers spéciaux (F) (Fig. 7), portant le code 4819 404 78697, disponibles auprès du Service Àpres-vente.
• Installez la table de cuisson dans le plan de travail.
• Installé les 4 étriers (F) comme spécifique dans la (Fig. 8), en fonction de l'épaissur du plan de travail.
• Fixez les vis (G) dans les trouss (H) (Fig. 8).

Branchement electrique

La mise à la terre de l'appareil est obligatoire aux termes de la loi.

• Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en viqueur en matière de sécurité.
• L'installateur est responsable du branchement électrique correct de l'appareil et du respect des réglementations locales en vigueur en matière de sécurité.
• Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil encastré à la prise du secteur.
• Dans le respect des réglementations en vigueur en matière de sécurité, il est nécessaire d'utiliser, au moment de l'installation, un dispositif à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts.
• N'utilisez enaucun cas de prises multiples ou de rallonges.
• Une fois l'installation terminée, les composants électriques doivent être inaccessibles.

Branchement du four

• Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
• Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la couverture arrière du four.
• Retirez le couvercle pour acceder au serre-fils et introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four.

• Raccordez le cordon au serre-fils en serrant les vis à fond et accrochez-le au cablier.

• Réinstallé le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixeze le à l'aide des deux vis.

Tableau des câbles d'alimentation
N° des conducteurs	Type de cable
1N+ ① ~	H05 RR-F 3 X 4 mm²
2 + ① ~	H05 RR-F 3 X 4 mm²
2N+ ① ~	H05 RR-F 4 X 2,5 mm²
3N+ ① ~	H05 RR-F 5 X 1,5 mm²
3 + ① ~	H05 RR-F 4 X 2,5 mm²

Couplage de la table de cuisson et du four ATTENTION: ne branchez enaucun cas le four avant d'avoir achieve les branchements entre le four et la table de cuisson.

• Avant de brancher le four, vérifie que le modele de la table de cuisson figure parmi leurs indiqués dans la fiche produit de couplage table de cuisson/four fournie.

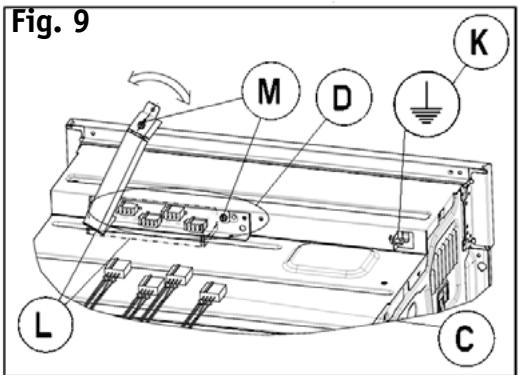

• Retirez la protection (L) (Fig. 9) (si présente) des bornes (D) (Fig.9) située sur la couverture supérieure du four, en desserrant la vis de fixation (M) (Fig.9). Soulevez la protection (L) pour acceder aux bornes (D) et raccordez les bornes de la table de cuisson (C) (Fig.9) à la boite des connexions du four (D) en fonction de leurs couleurs et en respectant l'alignment des rails d'insertion visibles sur la partie supérieure des bornes.
• Réalisiez le branchement en poussant les bornes à fond de course de façon à ce que vous entendiez le déclic de la languette. Réinstallé la protection (L) en faisant sorting les fils par la partie inférieure. Fixez la protection à l'aide la vis retiree précédemment.
• Desserrez l'écrou de la vis (K) (Fig.9) de mise à la terre 1空 située sur la couverture supérieure du four et introduizez le fil jaune/vert de mise à la masse, en laissant la rondelle en place. Resserrez l'écrou de la vis et serrez-le à fond.

Remarque importante : si les bornes de la table de cissonprésentent des connexions et des couleurs différentes des indications fournies sur la plaque du branchement table de cisson/four, située sur la partie supérieure du four,mandez le kit d'adaptation portant le code AMC 873, disponible auprès du Service Avres-vente.

Comment fixer le four

• Soulevez le four en le saisissant par les ouvertures laterales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (Fig.10).
• Centrez le four à l'intérieur du meuble avant de le fixer définitivement.
• Verifiez que les entreprises en plastique - si livrées avec l'appareil - sont installées correctement dans les orifices de fixation prévus à cet effet. Procedez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies.

Fig. 7

Fig. 8
