Type de produit	Aspirateur robot
Caractéristiques techniques principales	Navigation LiDAR, cartographie intelligente, nettoyage en profondeur
Alimentation électrique	Chargeur inclus, station de charge automatique
Dimensions approximatives	35,3 x 35,3 x 9,7 cm
Poids	3,5 kg
Compatibilités	Compatible avec les applications iOS et Android
Type de batterie	Batterie lithium-ion
Tension	14,4 V
Puissance	2500 Pa (puissance d'aspiration)
Fonctions principales	Aspiration, lavage, programmation des nettoyages, contrôle à distance
Entretien et nettoyage	Filtres lavables, réservoir d'eau amovible, brosses faciles à nettoyer
Pièces détachées et réparabilité	Accessoires disponibles à l'achat, support technique fourni
Sécurité	Protection contre les chutes, détection des obstacles, arrêt automatique
Informations générales utiles	Garantie de 2 ans, assistance clientèle disponible

FOIRE AUX QUESTIONS - Q5 Pro+ ROBOROCK

Comment réinitialiser mon ROBOROCK Q5 Pro+ ?

Pour réinitialiser votre ROBOROCK Q5 Pro+, maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que vous entendiez un signal sonore. Cela réinitialisera l'appareil aux paramètres d'usine.

Que faire si mon ROBOROCK Q5 Pro+ ne se recharge pas ?

Vérifiez que la station de chargement est correctement branchée et que les contacts de charge sur le robot et la station ne sont pas obstrués. Essayez de déplacer le robot et la station dans une autre prise électrique.

Mon ROBOROCK Q5 Pro+ n'aspire pas correctement, que dois-je faire ?

Assurez-vous que le réservoir à poussière est vide et propre. Vérifiez également les brosses pour voir si elles sont encrassées ou bloquées. Un nettoyage régulier des filtres est également recommandé.

Comment mettre à jour le firmware de mon ROBOROCK Q5 Pro+ ?

Ouvrez l'application Roborock sur votre smartphone, allez dans les paramètres de l'appareil et recherchez les mises à jour de firmware. Si une mise à jour est disponible, suivez les instructions à l'écran pour l'installer.

Pourquoi mon ROBOROCK Q5 Pro+ ne cartographie pas correctement ma maison ?

Assurez-vous que le robot est utilisé dans un espace dégagé et sans obstacles. Évitez d'utiliser le robot dans des espaces sombres ou très encombrés, car cela peut affecter la cartographie.

Comment puis-je nettoyer les brosses de mon ROBOROCK Q5 Pro+ ?

Retirez les brosses en suivant les instructions du manuel. Nettoyez-les avec de l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

Mon ROBOROCK Q5 Pro+ ne répond pas, que faire ?

Essayez de redémarrer l'appareil en le débranchant et en le rebranchant. Si cela ne fonctionne pas, réinitialisez-le en suivant les étapes de réinitialisation mentionnées précédemment.

Comment programmer des horaires de nettoyage avec mon ROBOROCK Q5 Pro+ ?

Utilisez l'application Roborock pour définir des horaires de nettoyage. Allez dans les paramètres de l'appareil et sélectionnez 'Planification' pour définir les jours et heures souhaités.

Que faire si mon ROBOROCK Q5 Pro+ émet un bruit inhabituel ?

Vérifiez si des objets étrangers sont coincés dans les brosses ou les roues. Assurez-vous que le réservoir à poussière est correctement installé et nettoyez les parties mobiles.

Comment nettoyer le filtre de mon ROBOROCK Q5 Pro+ ?

Retirez le filtre du réservoir à poussière et rincez-le à l'eau claire. Laissez-le sécher complètement avant de le remettre en place. Remplacez-le tous les 2 à 3 mois pour un fonctionnement optimal.

MODE D'EMPLOI Q5 Pro+ ROBOROCK

Roborock série Q5 Pro+ Manuel d'utilisation de l'aspirateur robot

Lisez attentivement ce manuel d'utilisation et ses schémas avant d'utiliser le produit et rangez-les soigneusement pour reférence future.

Contenu

18 AVERTISSEMENT
18 Batterie et rechargement
19 Déclaration FCC/IC
19 Explication des symboles internationaux
20 Présentation du produit
21 Installation
22 Connexion à l'application
23 Instructions
24 Entretien
26 Paramètres de base
26 Problèmes courants

AVERTISSEMENT

• Uniquement prévu pour une utilisation avec un chargeur Roborock CDZ12RR, CDZ20RR, AED06LRR ou AED07LRR.
• Placez les câbles des autres appareils hors de la zone à nettoyer.
• Ne faites pas fonctionner l'aspirateur dans une piece ou un nourrisson ou un enfant mort.
• Ne faites pas fonctionner l'aspirateur dans une zone où il y a des bougies allumées ou des objets fragiles sur le sol à nettoyer.
• Ne faites pas fonctionner l'aspirateur dans une piece ou il y a des bouygies allumées sur un meuble que l'aspirateur pourrait heurter ou cogner accidentellement.
  N'autorisez pas d'enfants a s'asseoir sur l'aspirateur.
• Débranche l'appareil avant d'effectuer tout ajustement, changement d'accessoire ou rangement de l'appareil. De telles mesures de sécurité préventives réduisent le risque demettre en marche l'appareil accidentellement.
• Ne transportez pas le produit à l'aide de la base de la station ou du bac à poussiè.
• Placez la station sur un sol plat à l'ecart du feu, de la chaleur et de l'eau. Évitez les espaces ou lieux étroits où le robot risque d'être suspendu dans l'air.
• Avont de nettoyer ou d'entretenir le produit, il doit etre et sa fiche doit etre debranchee de la prise electrique.
• Ce produit peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances si elles sont surveillées ou ont reçu des instructions sur l'utilisation sécurisée du produit et comprendnent les risques impliqués. Les enfants ne doivent pas journé avec ce produit. Le nettoyage et l'entretien utilisateur ne doit pas été effectué par des enfants sans surveillance.
• N'utilise pas de chiffon humide ou de liquides pour nettoyer les contacts de rechargement.
• Ne démontré pas, réparez pas ou modifiez pas la batterie ou la station de rechargement.
  Si la station est placed dans une zone susceptible detre suette a des orages ou a une tension instable, prenez des mesures de protection.
• Gardez la station de chargement à l'écart de la chaleur (notamment des radiateurs).

Batterie et rechargement

Pour réduire le risque de chic électrique, cet apparéil est équipé d'une fiche polarisée (une broche est plus large que l'autre). Cette fiche n'entre dans une prise polarisée que dans un seul sens. Si la fiche n'entre pas complètement dans la prise, changez-la de sens. Si elle n'entre toujours pas, contactez un électricien qualifié pour qu'il installing une prise appropriée. Ne changez en aucune façon à la fiche.
- N'essuyez pas les contacts de rechargement avec un chiffon humide ou vos mains mouillées.
- Éteignez le robot et utilisez son emballage d'origine pour son expédition.
- Si vous rangez le robot, rechargez-le complètement et éteignez-le avant de le placer dans un endroit frais et sec. Rechargez-le au moins tous les trois mois pour éviter que la batterie ne se décharge trop.
- N'utilise pas le produit lorsque la température est supérieure à 40^ ( 104^ ) ou inférieure à 4^ ( 39^ ), ou encore dans une zone où il y a du liquide ou une substance collante sur le sol.

Déclaration FCC/IC

Informations de conformité
Nom du produit	Robot aspirateur-laveur avec station de charge
Modèle du produit	Modèle du robot aspirateur : Q50ULE Modèle de la station de rechargement : CDZ12RR ou CDZ20RR Station à vidage automatique, modèle : AED06LRR, AED07LRR
Déclaration de conformité	Cet apparéil est conforme à l'article 15 de la réglementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet apparéil ne doit pas causeur d'interférences nuisibles, et (2) cet apparéil doit accepter toute interférence reçue, y compris toute interférence susceptible d'occasionner un fonctionnement non souhaïtée. L'émetteur/récepteur exempt de licence contenu dans leprésent apparéil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux apparéils radio exempits de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) L' apparéil ne doit pas produit de brouillage; (2) L' apparéil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.
Correspondance avec la partie responsable aux États-Unis
Société	Roborock Technology Co.
Adresse	ROOM 1227, 12TH FLOOR, 1000 N. WEST STREET, WILMINGTON, DE 19801
Email	[e-mail]

Explication des symboles internationaux

: symbole de COURANT ALTERNATIF [symbole IEC 60417-5032 (02/2009)]
:: symbole de COURANT CONTINU [symbole IEC 60417-5031 (02/2009)]

Présentation du produit

A1 Robot (vuede dessus)

Marche/Arrêt/Nettoyage

• Appuyez sur ce bouton et maintenez-le enforcé pour allumer ou éteindre le robot
• Appuyez sur ce bouton pour démarrer un nettoyage

Voyant d'alimentation

• Blanc : niveau de batterie ≥ 20 %
• Rouge : niveau de batterie < 20 %
• Pulsation : rechargement ou démarrage
• Clignotement rouge : erreur

Voyant WiFi

• Lent clignotement bleu : en attente de connexion
• Rapide clignotement bleu : connexion
• Bleu fixe pendant cinq secondes : connecté au WiFi

—Nettoyage localisé/Verrouillage enfant

• Appuyez sur ce bouton pour un nettoyage localisé
• Appuyez sur ce bouton et maintenez-le enforcé pendant 3 secondes pour activer/désactiver le verrouillage infant

—Station

• Appuyez sur ce bouton pour faire revenir le robot à sa station

Remarque: Appuyezes sur n'importe que bouton pour arreré le robot lorsqu'il nettoie ou revient à la station.

A1-1:pare-chocs vertical
A1-2: capteur LiDAR
A1-3: capteur de murs
A1-4: localisateur de station

A2 Robot (vuede dessous)

A2-1: capteurs de vide
A2-2: roulette omnidirectionnelle
A2-3: contacts de rechargement
A2-4:brosselateral
A2-5: brosses principales
A2-6: cache de la Brosse principale
A2-7: roulettes principale

A3 Robot (bac à poussière retire)

A3-1: entrées d'air

A3-2: bouton Réinitialiser

A3-3:sortied'air

A4 Bac à poussière

A4-1:loquet du bac à poussière

A4-2 : filtrer available

A5 Câble d'alimentation

A6 Réservoir d'eau ajustable

A6-1: bouchon du réservoir d'eau
A6-2 : éléments filtrants
A6-3: Réservoir d'eau
A6-4: loquet du réservoir d'eau
A6-5: contrôle du débit

A7 Serpilliere

A7-1: serpillière

A7-2: blocs auto-agrippants

A8 Bac a poussière (sac à poussière jetable préinstallé)

A9 Couvercle du bac à poussière

A10 Sac à poussière jetable

A11 Base

A11-1: vis du cache du tuyau d'air (10)
A11-2:cache du tuyau d'air
A11-3: tournevis
A11-4: vis de fixation de la base (6)

A12 Station de vidage automatique

A12-1: couvercle du bac à poussière

A12-2: bac à poussière

A12-3:base

• Blanc fixe : veille
• Blanc clignotant : vidage
• Rouge fixe : dysfonctionnement
  Voyant éteint: robot en charge/éteint

A12-5: balise de localisation de la station

A12-6: contacts de rechargement

A12-7: entrée d'aspiration

A12-8: brosses de nettoyage des electrodes

A13 Station de vidage automatique (covercle retire)

A13-1: fente pour le sac à poussière
A13-2: filtré

A14 Rangement du cable d'alimentation

A14-1 : fente de rangement du cable d'alimentation

A14-2:sortieducable

A14-3:port d'alimentation

Remarque: Il est possible de tirer sur le cable d'alimentation pour le faire社会组织 des deux cots.

Installation

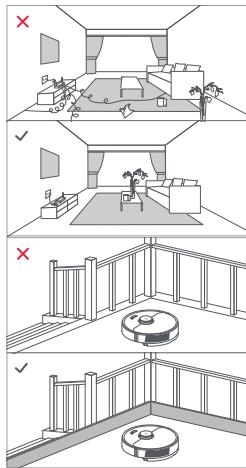

Informations importantes

1. Rangez les cables et objets détachés présents au sol et déplacez tout objet instable, fragile, précieux ou dangereux afin d'éviter toute blessure et tout dommage matériel dus à des objets qui seraient happés, heures ou renversés par le robot.
2. Lorsque vous employez le robot dans une zone surélevée, utilisez toujours une barrière de sécurité physique pour empêcher les chutes accidentelles qui pouraient entraîner des blessures ou des dommages matériels.

Remarque : Lorsque vous utilisez votre robot pour la première fois, suiveze-le attentivement tout au long de son parcours de nettoyage enPNANTGardeauxproblèmespotentiels.Le robot pourra netoyerseulorsdesprochainesutilisations.

B1 Positionnement de la station de chargement

B1-1 :sortez le tournevis de son compartment de rangement qui se trouve en dessous de la base.
B1-2:Retournez la station sur une surface douce et plane (tapis/serviette/chiffon) et fixez la base à l'aide des six vis fournies.

Remarque l'espace que vous retournez la station, maintenez fermement le couvercle du bac à poussière pour éleverter tout dommage lié à une chute.

B1-3: connectez le cable d'alimentation à la station et laissez l'excess de cable dans la fente de rangement.
B1-4:Placez la station sur un sol dur et plat (bois/carrelage/béton, etc.), à plat contre

un mur. Gardez un espace d'au moins 0,3 m (1 pi) de chaque cote et 1 m (3 pi) à la fois à l'avant et au-dessus. Assurez-vous que le lieu offre une bonne connexion WiFi pour bénéficier d'une meilleure experience avec l'application mobile, puis branchez la station.

B1-4-1:plus de 0,3 m (1 pi)

B1-4-2 : plus de 1 m (3 pi)

Remarques :

• Le voyageant d'etat s'estient automatiquement lorsque le robot est en charge.
  Levoyant de la station devient rouge si une erreur survient.
• Ne pas utiliser sans couvercle du bac à poussière ou sac à poussière.
• Placez the station on a sol pot à l'écart du feu, de la chaleur et de l'eau. Évitez les espaces ou lieux étroits où le robot risque d'être suspendu dans l'air.
• Placez the station sur une surface molle (moquette/ tapis) peut entraîner son inclinaison et des problèmes de départ et de retour du robot.
• Laissez le excès de cable d'alimentation dans la fente de rangement affirm que le robot ne puisse pas s'enchevêtre dans le cable et que la station ne puisse pas être entrainée à l'cart ou déconnectee de la prise électrique.
• Gardez la station à l'ecart de la lumière directe du soleil et de tout ce qui pourrait bloquer la baise de localisation de la station, sinon, le robot risque de ne pas parvenir à y revenir.
• La station de vidage automatique recharge et procèle au vidage. Rendez la station de robot standard avant utilisation. Ne pas le faire peut entrainer des problèmes de return à la station.
• Entretenez la station conformément aux consignes d'entretien. Ne nettoyez pas la station avec un chiffon humide.

B2 Vidage

Le vidage automatique commenceralorsque le robot reviendra à la station aprèsle nettoyage. Appuyez sur le bouton

pour déclencher manuelles le vidage. Appuyez sur n'importe quel bouton pour arreter le vidage.

Remarques :

• Le voyant d'etat de la station s'esteint automatiquement lorsque le robot est en charge.
• Ne pas utiliser sans couvercle du bac à poussière ou sac à poussière.
• Placez la station sur un sol plat à l'ecart du feu, de la chaleur et de l'eau. Évitez les espaces ou lieux étroits ou le robot risque d'être suspendu dans l'air.
• Placer the station sur une surface molle (moquette/tapis) peut entraîner son inclinaison et des problèmes de départ et de return à la station du robot.
• Laissez le excès de cable d'alimentation dans la fente de rangement afin que le robot ne puisse pas s'enchevêtrer dans le cable et que la station ne puisse pas être entrainée à l'excart ou déconnectee de l'alimentation électrique.
• Gardez la station à l'ecart de la lumière directe du soleil et de tout ce qui pourrait bloquer la balise de localisation de la station, sinon, le robot risque de ne pas parvenir à y revenir.
• La station de vidage automatique recharge et procèle au vidage. Rendez la station de robot standard avant utilise. Ne pas le faire peut entraîner des problèmes de retour à la station.
• Entretenez la station conformément aux consignes d'entretien. Ne nettoyez pas la station avec un chiffon humide.
• Évitez de déclancher fréquement le vidage manuellement.
• Les images ne sont fournies qu'a des fins d'illustration et il est possible quelles ne représentent pas exactement le produit.

B3 Allumage et rechargement

Appuyez sur le bouton ( ) et maintenez-le enforcé pour allumer le robot. Patientez jusqu'à ce que levoyant d'alimentation soit fixe, puis placez le robot sur sa station pour

le recharger. Le robot intègre une batterie lithium-ion rechargeable très performante. Dans le cadre d'une'utilisation normale, gardez le robot charge pour préserver les performances de la batterie.

Remarque: Il est possible que le robot ne sallume pas lorsqu'la batterie est faible. Dans ce cas, placez directement le robot sur la station pour le recharger.

B4 Utilisation du module de nettoyage à la serpillière

B4-1:ajustement du débit d'eau

Faites glisser le commutateur vers le bas pour augmenter le début d'eau et vers le haut pour le réduire.

B4-2: remplissage du réservoir d'eau

Retirez le bouchon du réserve d'eau, replissiez-le d'eau, puis refermez-le.

B4-3 : installation de la serpillière

Mouillez la serpilliere et tordez-la jusqu'à ce qu'elle ne goutte plus. Insérez-la le long de la fente de fixation qui se trouve en dessous du robot et faites-la fermement adhérer en place.

B4-4: installation du module de nettoyage à la serpillière

Faites glisser le module de nettoyage à la serpillière le long de l'arrière du robot comme indiqué par la flèche. Un déclic indiquera qu'il est verrouillé en place.

Remarques :

• Pour évider toute accumulation excessive de salétaire lors d'une première utilisation, les sols devraient être

aspirés au moins trois fois avant de les nettoyer à la serpillière.

• S'il y a des tapis, tracez des zones interdites ou un mur invisible pour empêcher le robot d'aller dessus ou roulez-les.
• Nutiliez pas de liquide nettoyant ou de désinfectant pour émettre toute corrosion du réserve d'eau.
• La serpilliere doit être nettoyée après 60 minutes de son utilisation pour garantir le début d'eau et les performances de nettoyage.

B5 Retrait du module de nettoyage à la serpillière

Une fois que le robot est revenu à la station après le nettoyage, appuyez sur les loquets qui se trouvent des deux côtés, puis faites glisser le module de nettoyage à la serpillière vers l'arrière pour le retarder.

Remarques :

• Lavez la serpillière après chaque utilisation et évacuez régulierement l'eau inutilisée du réservoir d'eau pour évider toute odeur.
• Retirée le module de nettoyage à la serpillière lorsque vous ne l'utilise pas.

Connexion à l'application

Ce robot prend à la fois en charge les applications Roborock et Mi Home.

Choisissez celle qui correspond le mieux à vos besoin.

1Téléchargement de l'application

Option 1: recherche « Roborock » sur l'App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l'application.

Option 2 : recherche « Mi Home » sur l'App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l'application.

2Réinitialisation du WiFi

Appuyez sur les boutons et maintenez-les enforcés jusqu'à ce que vous entendiez l'alerte vocale « Réinitialisation du WiFi en cours ». La réinitialisation est terminée lorsque levoyant WiFi clignote lentement en bleu. Le robot sera alors en attente de connexion.

Remarque: Si vous ne parvenez pas à vous connecter au robot en raison de la configuration de votre routeur, d'un mot de passer oublé ou de toute autre raison, réinitialissez le WiFi et ajoutez le robot comme nouvel apparatus.

3Ajout d'un apparéil

Ouvrez l'application Roborock et appuyez

sur le bouton « Rechercher un appareil», ou ouvrez l'application Mi Home et appuyez sur le « + » qui se situe dans le coin supérieur droit. Ajoutez ensuite l'appareil en suivant les instructions de l'application.

Remarques:

• Le veritable processus peut varier en raison des mises à jour continues de l'application. Suive les instructions fournies dans l'application.
• Seul le WiFi 2,4 GHz est pris en charge.
• Si le robot est en attente d'une connexion depuis plus de 30 minutes, le WiFi sera automatiquement désactiver. Si vous voulez vous reconnectcer, réinitialisez le WiFi avant de continuer.

Instructions

Marche/Arret

Appuyez sur le bouton et maintainez-le enforcé pour allumer le robot. Le voyant d'alimentation s/allumera et le robot enterra en mode Veille. Appuyez sur le bouton et maintenez-le enforcé pour eteindre le robot et metre fin au cycle de nettoyage.

Remarque le robot ne peut pas etre eteint lorsqu'il est en charge.

Démarrage du nettoyage

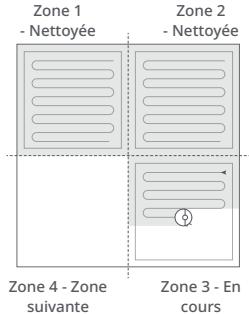

Appuyez sur le bouton ( ) pour démarrer le nettoyage. Le robot planifiera son parcours de nettoyage en fonction de son analyse de la pierce. Il commence par diviser la pierce en zones, passes sur les bords d'une zone puis la complète en y entrant en zigzag. Il procède ainsi pour toutes les zones, une par une, pour nettoyer efficacement votre logement.

Remarques :

• Pour permettre au robot d'aspirer et de revenir automatiquement à sa station, mettez-le en marche à partir de la station. Ne déplacez pas la station lors d'une tâche Aspirer et laver.
• Le nettoyage ne peut pas démarrer si le niveau de la batterie est trop faible. Laissez le robot charger avant de démarrer le nettoyage.
• Si le nettoyage est terminé en moins de 10 minutes, l'espace sera nettoyé deux fois.
• Si le niveau de la batterie devient insuffisant durant le cycle de nettoyage, le robot revendra automatiquement à sa station. Une fois recharged, il reprendra là où il s'est arrêté.

Nettoyage localé

Appuyez sur le bouton pour démarrer un nettoyage localisé.

Zone couverte par le nettoyage: le robot nettoie une zone carrée de 1,5 m (4,9 pi) x 1,5 m (4,9 pi) autour de lui.

Remarque Àprouc le nettoyage localisé, le robot reviendra automatiquement à son point de départ et entraera en mode Veille.

Pause

Lorsque le robot est en marche, appuyez sur n'importe quel bouton pour lemettre en pause, appuyez sur le bouton pour reprene le nettoyage ou appuyez sur le bouton pour le renvoyer à la station.

Remarque Si vous place le robot en pause sur la station, cela mettra fin au nettoyage en cours.

Veille

Si le robot est en pause pendant plus de 10 minutes, il se mettra en veille, et son voyant d'alimentation clignotera toutes les quelques secondes. Appuyez sur n'importequel bouton pour lesorting de veille.

Remarques :

Le robot ne se mettra pas en veille lorsqu'il sera en charge.
Le robot s'eteindra automatique s'il reste en mode Veille pendant plus de 12 heures.

Mode NPD

La période par défaut du mode Ne pas déranger (NPD) est de 22 h 00 à 08 h 00. Vous pouvez utiliser l'application pour le désactiver ou changer sa période. Lorsque le mode NPD sera activé, le robot ne reprendra pas automatiquement le nettoyage, la luminosité duvoyant d'alimentation sera réduite et le volume des announcements vocales sera plus faible.

Verrouillage enfant

Appuyez sur le bouton et maintenez-le enforcé pour activer/désactiver le

verrouillage infant. Vous pouvez aussi le définir dans l'application. Une fois cette fonction activée, le robot ne réagira plus aux pressions sur les boutons lorsqu'il sera immobile. Lorsque le robot nettoie ou revient à sa station, appuyez sur n'importe quel bouton pour l'arrête.

Rechargement

Après le nettoyage, le robot revienda automatiquement à sa station pour se recharger. En mode Pause, appuyez sur le bouton pour renvoyer le robot à sa station. Lorsque le robot sera en charge, le voyant d'alimentation presenta un effet de pulsation.

Remarque Si le robot ne parvient pas à retrouver sa station, il revienda automatiquement à son point de départ. Placez manuellement le robot sur la station pour le recharger.

Erreur

Si une erreur se produit, levoyant d'alimentation clignotera en rouge et une alerte vocale se fera entendre.

Remarques :

• Le robot se mettra automatiquement en veille s'il reste sur un dysfonctionnement pendant plus de 10 minutes.
• Si vous place manuellement le robot sur la station alors qu'il est resté sur un dysfonctionnement, cela mettra fin au nettoyage en cours.

Réinitialisation système

Si le robot ne répond pas aux pressions sur les boutons ou ne peut pas être éteint, réinitialisiez le système. Appuyez sur le bouton Réinitialiser et le robot se

réinitialisera automatiquement.

Remarque une fois le système réinitialisé, les paramètres d'usine des nettoyages planifiés, du WiFi, etc. seront rétablis.

Restauration des paramètres d'usine

Si le robot ne fonctionne pas correctement après une réinitialisation système, allumez-le. Appuyez sur le bouton , maintenez-le enforcé, et dans le même temps, appuyez sur le bouton Réinitialiser jusqu'à ce que vous entendiez l'annonce vocale « Restoring the initial version » (Restauration de la version initiale). Les paramètres d'usine du robot seront alors restaurés.

Entretien

C1 Brosses principales

• Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois.

C1-1: roulement de larosse principale
C1-2:rosse principale
C1-3: cache de la Brosse principale
C1-4: loquet
C1-5: capuchon de larosse principale
C1-6: returnez le robot et appuyez sur les loquets pour retarder le cache de la Brosse principale.
C1-7: retirez les brosses principales et tirez sur leur roulement pour lesorting.
C1-8: tirez sur les capuchons de larosse principale pour lessorting.

C1-9: après avoir retiree les cheveux et saletes entremelles aux deux extremités de la Brosse principale, réinstallé-la, puis appuyez sur son cache pour la verrouiller en place.

Remarques :

• Vous doivent restayer la brosse principale à l'aide d'un chiffon humide et la laisser secher à l'écart de la lumière directe du soleil.
• Nutiliez pas de désinfectants ou de liquides de nettoyage corrosifs pour nettoyer la brosse principale.

Brosse latérale

• Nettoyer tous les mois et replacer tous les 3 à 6 mois.

• Retireez la vis de larosse laterale.

• Retirez et nettoyez la Brosse latereale.
  Réinstallez la Brosse et serrez la vis.

Roulette omnidirectionnelle

• Nettoyer si nécessaire.

C3-1: utilisez un outil, tel qu'un petit tournevis, pour délogger l'axe etPTRirer la roulette.

Remarque Le support de la roulette omnidirectionnelle ne peut pas'être retireé.

C3-2: rincez la roulette et son axe à l'eau pour retarder tout cheveu et toute saleté. Laissez sécher et réinstalléla roulette en appuyant fermement dessus pour qu'elle se mette en place.

Roulettes principales

• Nettoyer tous les mois.

Nettoyez les roulettes principales à l'aide d'un chiffon doux sec.

Bac à poussière et filtré lavable

• Nettoyer toutes les semaines et replacer le filtre tous les 6 à 12 mois

C5-1: ouvre le capot supérieur du robot et sortez le bac à poussière.
C5-2: retirez le filtré lavable et videz le bac à poussière.
C5-3: replisssez le bac à poussière d'eau propre. Secouez-le délicatement puis évacuez l'eau sale.

Remarque: N'utilise que de I'eau propre sans liquide nettoyant pour éviter toute obstruction.

C5-4: rincez le filtré lavable à plusieurs reprises et tapotecz-le pour éliminer autant de saleté que possible.

Remarque: Ne touche pas la surface du filtre avec vos mains, unerosse ou des objets durs pour éviter tout risque de l'endommager.

C5-5 : laisserse secher le bac à poussière et le filtrer lavable puis réinstalléles.

Capeurs du robot

• Nettoyer tous les mois

Utilisez un chiffon doux sec pour essuyer tous les capteurs, notamment les suivants :

C6-1: localisateur de station
C6-2: capteur de murs
C6-3: quatre capteurs de vide

Serpillière

• Nettoyer après chaque utilisation et remplaçer tous les 3 à 6 mois
  C7-1: retirez la serpilliere du module de

nettoyage à la serpillière. Lavez la serpillière et laissez-la sécher à l'air libre.

Remarques :

• Apres le nettoyage, retirez toutes la serpilliere pour éviter que l'eau sale ne returne dans le réserve d'eau propre.
• Une serpilliere sale prompettra les performances de nettoyage. Nettoyez-la avant utilisation.

Éléments filtrants

• Remplacer tous les 1 à 3 mois

C8-1: fente de fixation de la serpilliere

1. Déplacez votre doigt le long de l'encoche pour-retirer chacun des filtres.
2. Insérez les nouveaux éléments filtrants et assurez-vous quils sont correctement installés.

Remarque : Pour garantir les performances de nettoyage, remplacez les éléments filtrants tous les 1 à 3 mois selon la qualité de l'eau et la fréquence à laquelle vous utilisez le robot.

Zones de contact de rechargement

• Nettoyer tous les mois

Nettoyez les contacts de rechargement de la station et du robot à l'aide d'un chiffon doux sec.

Batterie

Le robot intègre une batterie lithium-ion rechargeable très performante. Dans le cadre d'une utilisation normale, gardez le robot charge pour préserver les performances de la batterie.

Remarque: Si le robot ne sera pas utilisé pendant une période prolongée, éteignée-le et rechargeze-le au moins.

Paramètres de base

Robot

Modèle	Q50ULE
Batterie	14,4 V/5 200 mAh (TYP Batterie lithium-ion
Entrée nominale	20 V - 1,2 A
Durée de rechargement	< 6 heures

Remarque: Le nombre de série figure sur un autocollant apposse sous le robot.

Station de vidage automatique

Modèle	AED06LRR et AED07LRR
Tension nominale d'entrée	120 V~
Fréquence nominale	50 - 60 Hz
Entrée nominale (collecte de la poussière)	9,5 A
Entrée nominale (charge)	0,5 A
Régime nominal	20 V=1,2 A
Rechnagement de la batterie	14,4 V/5 200 mAh (TYP Batterie lithium-ion

Problèmes courants

Scannez le code QR ci-dessous pour consulter les problèmes courants.
