MODE D'EMPLOI DCR025 DEWALT

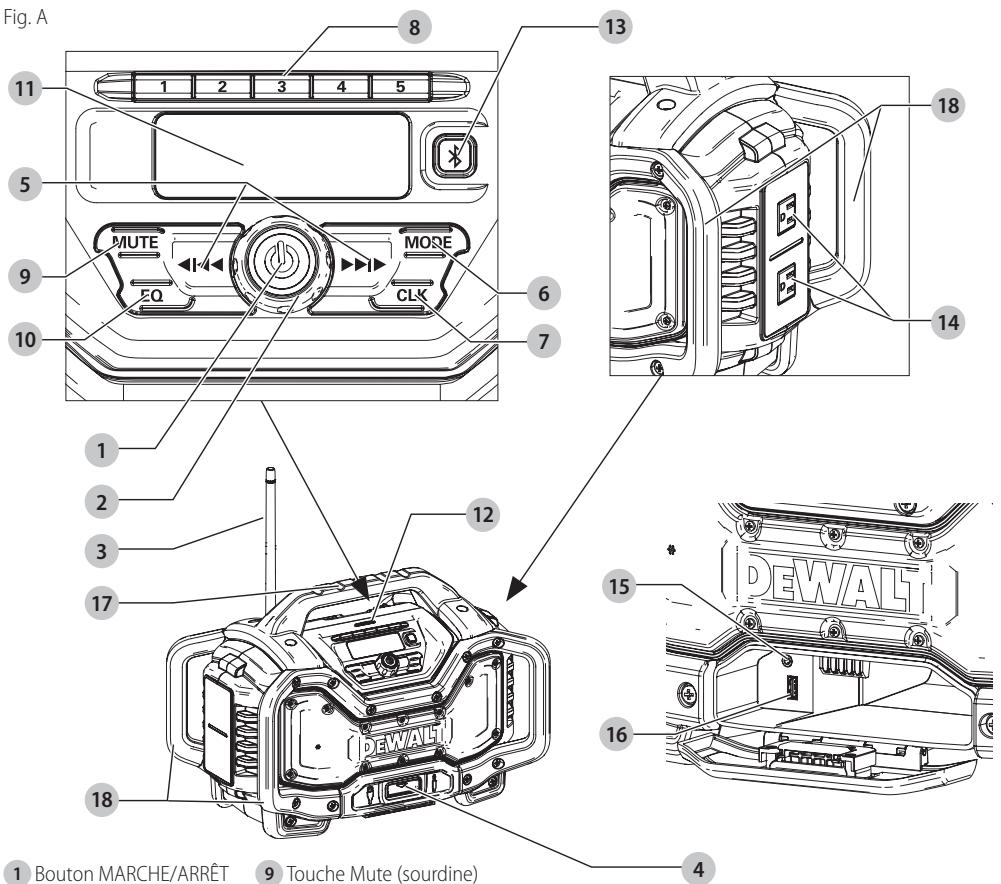

5) Boutons recherche/ fa Prises CA blessure grave. syntoniseur/flèche 45 Prise audio aux AVERTISSEMENT : afin de réduire le risque de @ Sélecteur de mode 6 Port de charge USB @ blessures, lire le mode d'emploi de l'outil. Û pure de réglage 12 Poignée de transport Pour toute question ou remarque au sujet de cet outil ® Touches de prérég ® Boitier ou de tout autre outil DEWALT, composez le numéro radio sans frais : 1-800-4-DEWALT (1-800-433-9258).

Radio/Chargeur industrielle de chantier

BluetoothMC DCRO25 est une radio AM/FM. La DCRO25 peut être alimentée par courant CA de 120 v, ainsi que par tous les blocs-piles DEWALT de 20 v max ainsi que par les blocs-piles Li-ion FLEXVOLTNC, Ces blocs-piles sont vendus séparément

CONSERVER TOUTES CES DIRECTIVES ET CONSIGNES POUR FUTURE RÉFÉRENCE Consignes de sécurité importantes

AVERTISSEMENT : lire toutes les directives et toutes les consignes de sécurité. Tout manquement aux directives et consignes pose des risques de décharge électrique, d'incendie et/ou de blessure grave.

Lire ces directives.

Conserver ces directives.

Respecter tous les avertissements.

Suivre toutes les directives.

Ne pas utiliser cet appareil à proximité d'eau.

NWutiliser qu'un chiffon sec pour le nettoyage.

OUR WR Ne bloquer aucun orifice d'aération. Installer conformément aux directives du fabricant.

Ne pas installer à proximité de sources de chaleur, tels radiateurs, registres de chaleur, cuisinières ou tout autre appareil (y compris les amplificateurs).

Ne pas annihiler le but sécuritaire de la fiche

polarisée ou mise à la terre. Une fiche polarisée possède

mise à la terre possède deux lames et une troisième broche

mise à la terre. La large lame où la troisième broche ont

été installée pour assurer votre sécurité. Si a fiche fournie derentre pas dans la prise utilisée, consulter un électricien pour faire changer cette prise désuète.

10. Protéger le cordon d'alimentation contre tout piétinement ou constriction particulièrement au niveau des fiches, des prises, et au point de sortie des appareils.

Protéger l'appareil de tout liquide, ou éclaboussure, et ne disposer aucun objet rempli d'un liquide, (un vase par exemple) sur l'appareil.

Utiliser exclusivement des accessoires recommandés

du chargeur. Consulter tableau en fin de manuel pour connaître les compatiilités entre chargeurs et blocs-pes.

Consignes importantes de sécurité

À AVERTISSEMENT : Lire toutes les instructions et toutes les consignes de sécurité propres au bloc- piles, au chargeur et à l'outil électrique. Tout manquement aux avertissements et instructions pose des risques de décharges électriques, d'incendie et/ou de blessures graves.

+ Ne pas recharger ou utiliser un bloc-piles en milieu déflagrant, en présence, par exemple, de ous. gaz ou liquides inflammables. Le fait d'insérer ou retirer un bloc-piles de son chargeur pourraït causer l'inflammation de poussières ou d'émanations.

+ NEJAMAIS forcer l'insertion d'un bloc-piles dans un chargeur. NE modifier un bloc-piles d'AUCUNE façon pour le faire rentrer dans un chargeur incompatible, caril pourrait se briser et causer des dommages

NE PAS éclabousser le bloc-piles ou l'immerger dans l'eau ou dans tout autre liquide

Ne pas entreposer ou utiliser l'appareil et le bloc- piles en présence de températures ambiantes pouvant excéder 40 °C (104 %F) (comme dans des hangars ou des bâtiments métalliques l'été). Pour préserver leur durée de vie, entreposer les blocs-piles dans un endroit frais et sec.

REMARQUE : ne pas mettre un bloc-piles dans un

til dont la gâchette est verrouillée en position de

Ne pas incinérer le bloc-piles même s’il est sévèrement endommagé ou complètement usagé, car il pourrait exploser et causer un incendie. Pendant l'incinération des blocs-piles au lithium-ion, des vapeurs et matières toxiques sont dégagées. En cas de contact du liquide de la pile avec la peau, rincer immédiatement au savon doux et à l'eau. En cas de contact oculaire, rincer l'œil ouvert à l'eau claire une quinzaine de minutes ou jusqu'à ce que l'rritation cesse. Si des soins médicaux s'avéraient nécessaires, noter que l'électrolyte de la pile est composé d'un mélange de carbonates organiques liquides et de sels de lithium. Le contenu des cellules d'une pile ouverte peut causer une irritation respiratoire. En cos d'inhalation, exposer l'individu à l'air libre. Si les symptômes persistent, consulter un médecin. AVERTISSEMENT : risques de brûlure. Le liquide de la pile peut s'enflammer s'il est exposé à des étincelles ou à une flamme.

A AVERTISSEMENT : risques d'incendie. Ne jamais

tenter d'ouvrir le bloc-piles pour quelque raison

de marteau, piétiné). Les blocs-piles endommagés doivent être renvoyés à un centre de réparation pour yêtre recyclés.

La réglementation sur les produits dangereux (Hazardous Material Regulations) du département américain des transports interdit, en fait, le transport des blocs-piles dans les commerces ou dans les avions dans les bagages de cabine, À MOINS qu'ils ne soient correctement protégés de tout court-circuit. Aussi lors du transport individuel de blocs-piles, s'assurer que leurs bornes sont bien protégées et isolées de tout matériau pouvant entrer en contact avec elles et provoquer un court-circuit. REMARQUE : il ne faut pas laisser de piles au lithium ion dans les bagages enregistrés. Expédition du bloc-piles DEWALT FLEXVOLTMC Le bloc-piles DEWALT FLEXVOLTMC possède deux modes Utilisation et Expédition. Mode Utilisation : lorsque le bloc-piles FLEXVOLTMC est par lui-même ou dans un produit DEWALT 20 v max, il fonctionnera comme un bloc-piles de 20 v max”. Lorsque le bloc-piles FLEXVOLTMC est dans un produit de 60 v max* ou 120 v max* (deux blocs-piles de 60 v max’), i fonctionnera comme un bloc-piles de 60 v max. Mode Expédition : lorsque le capuchon est inséré sur le bloc-piles FLEXVOLTHC, le bloc-piles est en mode Expédition. Les modules de cellules sont électriquement déconnectés du bloc le faisant correspondre à trois blocs-piles d'un wattheure (Wh) inférieur comparé à un bloc-piles de wattheure élevé. Ce passage à trois blocs-piles à un wattheure inférieur peut permettre au bloc-piles d'être exempté de suivre certaines directives d'expédition imposées sur les blocs-piles de wrattheure supérieur. L'étiquette du bloc-piles donne deux estimations de wattheures (se reporter à l'exemple). Selon comment le bloc-piles est expédié l'estimation appropriée de wattheure doit être utilisée pour déterminer les modalités d'expédition lui correspondant. Si le capuchon d'expédition est utilisé, le bloc-piles sera considéré comme 3 blocs-piles au weattheure indiqué pour « Expédition »,Sil est expédié sans le capuchon ou dans un outi, le bloc-piles sera considéré comme un seul bloc-piles au wattheure indiqué à côté de «Utilisation ».

Exemple d'étquetage d'utilisation et d'expédition

USE: 120 Wh Shipping: 3 x 40 Wh Certains blocs-piles DEWALT possèdent un témoin de

charge qui consiste en trois voyants Del verts indiquant le niveau de charge du bloc-piles.

Le témoin de charge indique approximativement le niveau de charge restant dans le bloc-plles en fonction des voyants

£ £ £ Chargé de 75 à 100 %

Pour plus d'informations quant au témoin de charge du bloc-piles, veuillez appeler le 1-800-4-DEWALT (1-800-433- 9258) ou vous rendre sur notre site www.dewalt.com.

Le sceau SRPRC® (Société de recyclage des piles rechargeables du Canada) apposé sur une pile au nickel-cadmium, à hydrure métallique de nickel ou au lithium-ion

{ou un bloc-piles] indique que les coûts de recyclage de ces derniers en fin d'utilisation ont déjà été réglés par DEWALT. Dans certaines régions, la mise au rebut ou aux ordures municipales des piles au nickel-cadmium, à l'hydrure métallique de nickel ou au lithium-ion, est illégale ; le programme de l'Appel à Recycler® constitue donc une solution pratique et écologique.

Appel à Recycler Canada, Inc, en collaboration avec

DEWALT et d'autres utilisateurs de piles, a mis sur pied de programme aux États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium, à l'hydrure métallique de nickel ou au lithium-ion usagées. Aidez-nous à protéger l'environnement et à conserver nos ressources naturelles en renvoyant les piles au nickel-cadmium, à l'hydrure métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé DEWALT ou chez votre détaillant afin qu'elles y soient recyclées. On peut en outre se renseigner auprès d'un centre de recyclage local pour connaître d'autres sites les acceptant.

FRANÇAIS SRPRC® est une marque déposée de l'Appel à Recycler

Canada, nc. AVERTISSEMENT : Lire toutes les instructions et toutes les consignes de sécurité propres au bloc- piles, au chargeur et à l'outil électrique. Tout manquement aux avertissements et instructions pose des risques de décharges électriques, d'incendie et/ou de blessures graves.

+ NEPAS tenter de charger de bloc-piles avec des chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et son bloc-piles ont été conçus tout spécialement pour fonctionner ensemble.

+ Ces chargeurs n'ont pas été conçus pour une utilisation autre que recharger les blocs-piles rechargeables DEWALT. Toute autre utilisation comporte des risques d'incendie, de chocs électriques ou d'électrocution.

+ Protéger le chargeur de la pluie ou de la neige.

+ Tirer sur la fiche plutôt que sur le cordon pour débrancher le chargeur. Cela permet de réduire les risques d'endommager la fiche ou le cordon d'alimentation.

+ S'assurer que le cordon est protégé de manière à ce que personne ne marche ni ne trébuche dessus, ou à ce qu'il ne soit ni endommagé ni soumis à aucune tension.

+ N'ütiliser une rallonge qu'en cas de nécessité absolue. L'utilisation d'une rallonge inadéquate comporte des risques d'incendie, de chocs électriques ou d'électrocution.

+ Pour utiliser un chargeur à l'extérieur, le placer dans un endroit sec et utiliser une rallonge conçue pour l'extérieur. L'utilisation d'une rallonge conçue pour l'extérieur réduit les risques de chocs électriques.

+ Pour la sécurité de l'utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]. Plus le calibre est petit et plus sa capacité est grande. Un calibre 16, par exemple, a une capacité supérieure à un calibre 18. L'usage d'une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d'une rallonge est utilisée pour obtenir une certaine longueur, s'assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.

+ Nepas le faire fonctionner avec un cordon d'alimentation ou une fiche endommagée.

+ Ne pas utiliser le chargeur s'il areçu un coup, fait une chute ou a été endommagé de quelque façon que ce soit. Le ramener dans un centre de réparation agréé.

+ Ne pas démonter le chargeur. Pour tout service ou réparation, le rapporter dans un centre de réparation agréé. Le fait de le réassembler de façon incorrecte comporte des risques de chocs électriques, d'électrocution et d'incendie.

+ Débrancher le chargeur du secteur avant tout entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas ces risques.

+ NE JAMAIS tenter de connecter 2 chargeurs ensemble.

+ Le chargeur aété conçu pour être alimenté en courant électrique domestique standard de 120 volts. Ne pas tenter de l'utiliser avec toute autre tension. Cela ne s'applique pas aux chargeurs de postes mobiles.

AVERTISSEMENT : risques de chocs électriques. Ne laisser aucun liquide pénétrer dans le chargeur, des chocs électriques pourraient en résulter.

À AVERTISSEMENT : risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute

infiltration de liquide. Ne jamais tenter d'ouvrir le bioc-piles pour quelque raison que ce soit. ile boitier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y être recyclé.

À ATTENTION : risques de brlure. Pour réduire tout risque de dommages corporels, ne recharger que des blocs-piles rechargeables DEWALT. Tout autre type de piles pourrait exploser et causer des dommages corporels et matériels. AVIS: sous certaines conditions, lorsque le chargeur est connecté au bloc d'alimentation, des matériaux étrangers pourraient court-circuiter le chargeur. Les corps étrangers conducteurs tels que (mais pas limité

à) poussières de rectification, débris métalliques, laine d'acier, feuilles d'aluminium, ou toute accumulation de particules métalliques doivent être maintenus

à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles nÿest pas inséré. Débrancher systématiquement le chargeur avant tout entretien.

piles de tension et ampères inférieurs diminuera le temps de fonctionnement

1. Branchez le chargeur dans la prise appropriée avant d'y insérer le bloc-piles.

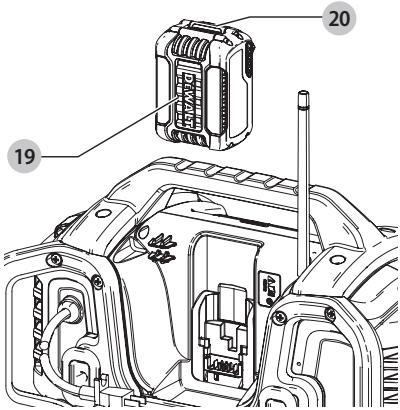

2. Insérer le bloc-piles 49 dans le chargeur, en vous assurant qu'il y est correctement calé. Le voyant rouge charge) clignotera de façon continue indiquant que le cycle de chargement a commencé

En fin de charge, le voyant rouge restera ALLUMÉ de façon continue. Le bloc-piles est alors complètement rechargé et peut être utlisé ou laissé dans le chargeur.

Pour retirer le bloc-piles du chargeur, appuyez sur le bouton de libération du bloc-piles 20 sur le bloc-piles.

REMARQUE : pour assurer des performances optimales et une durée de vie maximale des blocs-piles au lithium-ion, recharger pleinement le bloc-piles avant toute utilisation initiale.

Utilisation du chargeur

Reportez-vous aux indications du tableau ci-dessous pour consulter le statut de charge du bloc-piles.

DCB101, DCRO15, DCRO2S

chargeur et le bloc-piles chez un centre de réparation agréé.

Fonction de suspen: froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu'à ce que le bloc-piles ait repris une température appropriée. Le chargeur ensuite se remettra automatiquement en mode de chargement. Cette caractéristique assure aux blocs-piles une durée de vie maximale.

Un bloc-piles froid se rechargera moins vite qu'un bloc-piles chaud. Le bloc-piles se rechargera à ce rythme plus lent tout au cours du cycle de charge et ne retournera pas à sa vitesse maximale de charge même s’il venait à se réchauffer.

Le chargeur DCB118 est équipé d'un ventilateur inteme destiné à refroidir le bloc-piles. Le ventilateur se mettra automatiquement en marche chaque fois que le bloc-piles aura besoin de se refroidir.

N'utilisez jamais le chargeur ile ventilateur ne fonctionne pas correctement ou si ses fentes d'aération sont bloquées.

Protégez systématiquement l'intérieur du chargeur de tout objet étranger.

n de charge contre le chaud/

Système de protection électronique

Les appareils au Li-lon sont équipés d'un système

électronique de protection pour protéger les blocs-piles de toute surcharge, surchauffe ou fuite importante.

L'appareil s'arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c'était le cas, placez le bloc-piles au lithium-ion sur son chargeur jusqu'à ce qu'il soit complètement rechargé

Instructions d'entretien du chargeur

AVERTISSEMENT : risques de chocs électriques. Débrancher le chargeur de la prise de courant alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l'aide d'un chiffon ou d'une brosse non métallique douce.

Le chargeur et son bloc-piles peuvent devenir chauds au toucher pendant la charge. C'est normal et ne représente en aucun cas une défaillance du produit. Pour faciliter le refroidissement du bloc-piles après utlisation, éviter de laisser le chargeur ou le bloc-piles dans un local où la température ambiante est élevée comme dans un hangar métallique ou une remorque non isolée

Sile bloc-piles ne se recharge pas correctement

Vérifier le bon fonctionnement de la prise en

y branchant une lampe ou tout autre appareil

Vérifier que la prise n'est pas contrôlée par un interrupteur qui coupe le courant lorsqu'on éteint les lumières.

Déplacer le chargeur et le bloc-piles dans un local où la température ambiante se trouve entre environ 18 ° et 24 °C (65 °F et 75 °F).

Sile problème persiste, amener louti, le bloc-piles et son chargeur dans un centre de réparation local

Recharger le bloc-piles lorsqu'il ne produit plus assez de puissance pour effectuer un travail qu'il faisait facilement auparavant. NE PAS CONTINUER à l'utiliser dans ces conditions. Suivre la procédure de charge. Si nécessaire, il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible surle bloc-pils.

Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris métalliques, laine d'acier feuilles d'aluminium,

2. Pour un stockage prolongé, il est recommandé d'entreposer le bloc-piles pleinement chargé dans un

2. Tout changement, ou toute modification, apporté à l'appareil qui ne serait pas expressément homologué parle tiers responsable de sa conformité pourra annuler les droits de l'utilisateur à employer cet équipement. 3. Cet équipement a été testé et jugé conforme aux limites propres aux appareils numériques de Classe B, conformément au Paragraphe 15 du règlement du FCC. Ces limites sont destinées à offrir une protection raisonnable contre les interférences nuisibles d'une installation résidentielle. Cet équipement produit, uïlise et peut émaner des ondes radiofréquences qui, sil n'est pas installé et utilisé conformément aux directives, pourront causer des interférences nuisibles aux communications radio. Cependant, en fonction des installations réalisées, l'absence d'interférences n'est pas garantie. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (ce qui peut être déterminé par la mise sous/hors tension de cet équipement) l'utilisateur est encouragé à tenter de corriger ces interférences en prenant l'une des mesures suivantes = Réorienter l'antenne de réception ou en changer l'emplacement.

= Augmenter la distance entre l'équipement et le récepteur.

= Brancher l'équipement à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.

= Contacter un revendeur ou consulter un technicien radio/télé qualifié

4. CANICES-3 (B)/NMB-3(8)

6. Pour être conforme aux limites d'irradiations RF du FCC et d'Industrie Canada quant aux limites d'irradiation pour la population en général, l'antenne utilisée avec cet appareil ne doit pas être placée ou utilisée

conjointement avec tout autre émetteur ou toute autre antenne.

AVERTISSEMENT : ne jamais modifier l'outil

électrique ni aucun de ses composants, caril y a risques de dommages corporels ou matériels Reportez-vous en figure A au début de ce manuel pour obtenir la liste complète des composants. Usage prévu Cette radio/chargeur BluetoothC DEWALT a été conçue pour transmettre toute réception radio ou jouer/transmettre en continu au travers d'une connexion sans fil BluetoothMC ou d’une connexion filaire avec un téléphone mobile ou tout autre appareil audio, et pour recharger des blocs-piles. DEWALT. NE PAS les utiliser en milieu ambiant humide ou en présence de liquides ou de gaz inflammables NE PAS le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

ASSEMBLAGE ET AJUSTEMENTS AVERTISSEMENT : pour réduire le risque de blessures graves, éteindre l'outil et retirer le bloc- piles avant d'effectuer tout réglage et d'enlever ou d'installer tout accessoire. Un démarrage accidentel peut provoquer des blessures

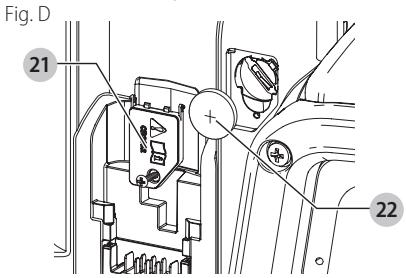

Pour installer une pile bouton (Fig. D)

À AVERTISSEMENT : si la pile installée est incorrecte, ily aURA danger d'explosion. Pour changer de ile, la remplacer par une pile similaire CR2032 ou équivalente. Pour remplacer la pile, respecter la polarité (+ et -). Au moment d'entreposer ou transporter les piles, S'assurer qu'aucun objet métallique n'entre en contact avec leurs bornes à découvert.

1. Surle clapet de fermeture à l'arrière de l'appareil, tournez la vis 3 vers la gauche pour la retirer. La vis restera attachée au clapet.

4. Réinstallez le volet de fermeture puis réinsérez la vis et revissez-la

NOTE : Pour réinitialiser l'affichage LCD, l'horloge et les

préréglages, retirez et réinstallez l'élément de pile plate.

Suivez ce processus si l'écran semble bloqué.
