BKDI144LB - Lave-vaisselle BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Capacité	12 à 14 couverts
Nombre de programmes	5 à 8 programmes
Consommation d'eau	10 à 15 litres par cycle
Consommation énergétique	Classe A à A++
Niveau sonore	45 à 50 dB
Type d'installation	Encastrable ou pose libre
Type de séchage	Condensation
Type de moteur	Asynchrone
Type de filtration	Filtre autonettoyant
Départ différé	Oui, jusqu'à 24h
Protection anti-fuite	Oui
Affichage	LED ou écran digital
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Couleur	Blanc ou inox

FOIRE AUX QUESTIONS - BKDI144LB BRANDT

Que faire si mon BRANDT BKDI144LB ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment régler la température de mon BRANDT BKDI144LB ?

Utilisez le panneau de contrôle pour ajuster la température. Consultez le manuel d'utilisation pour obtenir des instructions spécifiques.

Mon BRANDT BKDI144LB fait un bruit étrange, que dois-je faire ?

Vérifiez si l'appareil est de niveau et si aucun objet ne bloque les ventilateurs. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer l'intérieur de mon BRANDT BKDI144LB ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer les surfaces intérieures.

Que faire si la porte de mon BRANDT BKDI144LB ne ferme pas correctement ?

Assurez-vous qu'aucun aliment ne bloque la porte. Vérifiez également les joints de porte pour voir s'ils sont endommagés ou sales.

Mon BRANDT BKDI144LB ne gèle pas correctement, que faire ?

Vérifiez que la température est réglée correctement et que l'appareil n'est pas trop chargé. Si le problème persiste, contactez le service après-vente.

Comment dégivrer mon BRANDT BKDI144LB ?

Débranchez l'appareil et laissez la glace fondre naturellement. Utilisez un récipient pour recueillir l'eau de dégivrage.

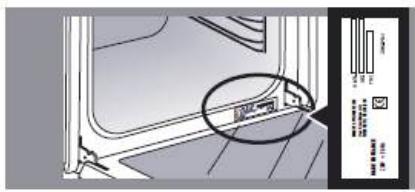

Où trouver le numéro de modèle de mon BRANDT BKDI144LB ?

Le numéro de modèle se trouve sur une étiquette à l'intérieur de l'appareil, généralement sur le côté ou à l'arrière.

Mon BRANDT BKDI144LB consomme trop d'énergie, que puis-je faire ?

Assurez-vous que les joints de porte sont en bon état et que l'appareil est correctement ventilé. Évitez de laisser la porte ouverte trop longtemps.

Comment contacter le service après-vente pour mon BRANDT BKDI144LB ?

Vous pouvez contacter le service client via le site Web de BRANDT ou en utilisant le numéro de téléphone fourni dans le manuel d'utilisation.

MODE D'EMPLOI BKDI144LB BRANDT

Vous venez d'acquerir un produit BRANDT et nous vous remercions de la confiance que vous nous accordez.

Nous avons concu et fabriqué ce produit en pensant à vous, à votre mode de vie, à vos besoin, pour qu'il réponde au mieux à vos attentes. Nous y avons mis notre savoir-faire, notre esprit d'innovation et toute la passion qui nous anime depuis plus de 60 ans.

Dans un souci permanent de tous jours比较好 satisfaient vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Connectez-vous aussi sur notre site www.brandt.com où vous trouvrez nos dernières innovations, ainsi que des informations utiles et complémentaires.

BRANDT est heures de vous accompagner au quotidien et vous souhaite de profiter pleinement de votre achat.

Important : Avant de mettre votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plusrapidement avec son fonctionnement

Lisez ce guided'utilisation

Cher client,

n Veillez à dire attentivement ce guide d'installation et d'utilisation avant d'utiliser votre lave-vaisselle afin de garantir une bonne utilisation et un bon entretien du produit.
n Conservez ce guide d'utilisation afin de pouvoir vous y reférer ultérieurement.
n Transfrez-le à tout propriétaire ultérieur de l'appareil.

Ce guide d'installation et d'utilisation presente des consignes de sécurité, des consignes d'utilisation, des consignes d'installation, des conseils de résolution des problèmes, etc.

Avant de faire appel à un technicien

nRéférez-vous à la rubrique du Guide de dépannage : celle-ci peut vous aider à remédier vous-même à certains des problèmes les plus courants.
n Si vous ne pouvez pas remédier vous-même au problème, merci de demander l'aide d'un technicien professionnel.

REMARQUE :

En accord avec la politique d'évolution constante et de mise à jour du produit de la société, le fabricant peut apporter des modifications au produit sans préavis.

Si vous perdez ce guide d'utilisation ou que celui-ci n'est pas à jour, vous pouvez obtenir un nouveau guide d'utilisation auprès du fabricant ou du fournisseur responsable.

1) Consignes de sécurité 1-4
2) Guide de prise en main 5
3) Consignes d'utilisation 6

Bandeau de commandes 6

Fonctionnalités du lave-vaiselle 7

4) Avant la première utilisation 8

A Adoucisseur d'eau 8

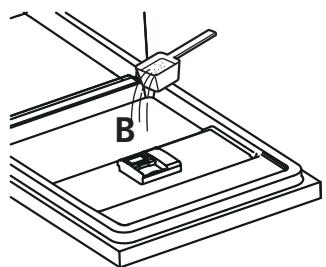

B. Ajout du sel dans l'adoucisseur 9
C. Remplissage du compartment à produit de rençage 9
D. Fonction du détergent 10

5) Préparation et chargement de la vaisselle... 13

Recommendations pour le replissage et le

déchéignment du lave-vaiselle 13

Procedure de remplissage standard. 14

6)Lancer un programme de lavage 15

Tableau des cycles de lavage 15

Mettre l'appareil en marche. 15

Changer de programme en cours de cycle 16

A la fin du cycle de lavage 16

7) Nettoyage et entretien 17

Système de filtration 17

Entretien du lave-vaisse 18

8) Consignes d'installation 19

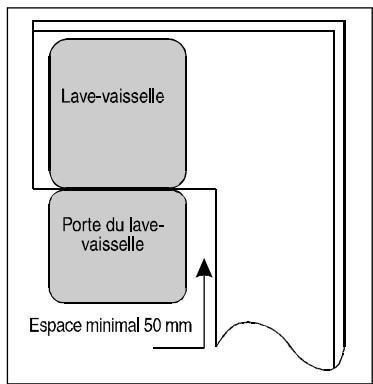

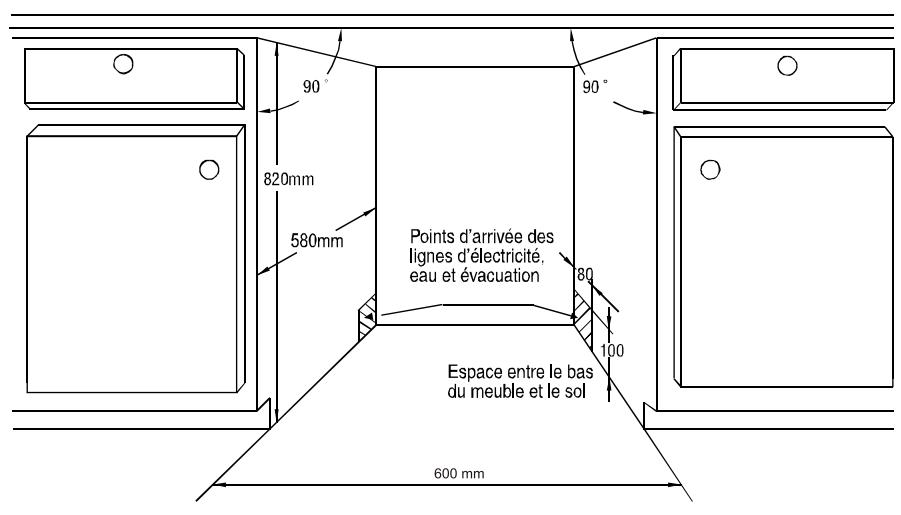

Preparation à l'installation 19

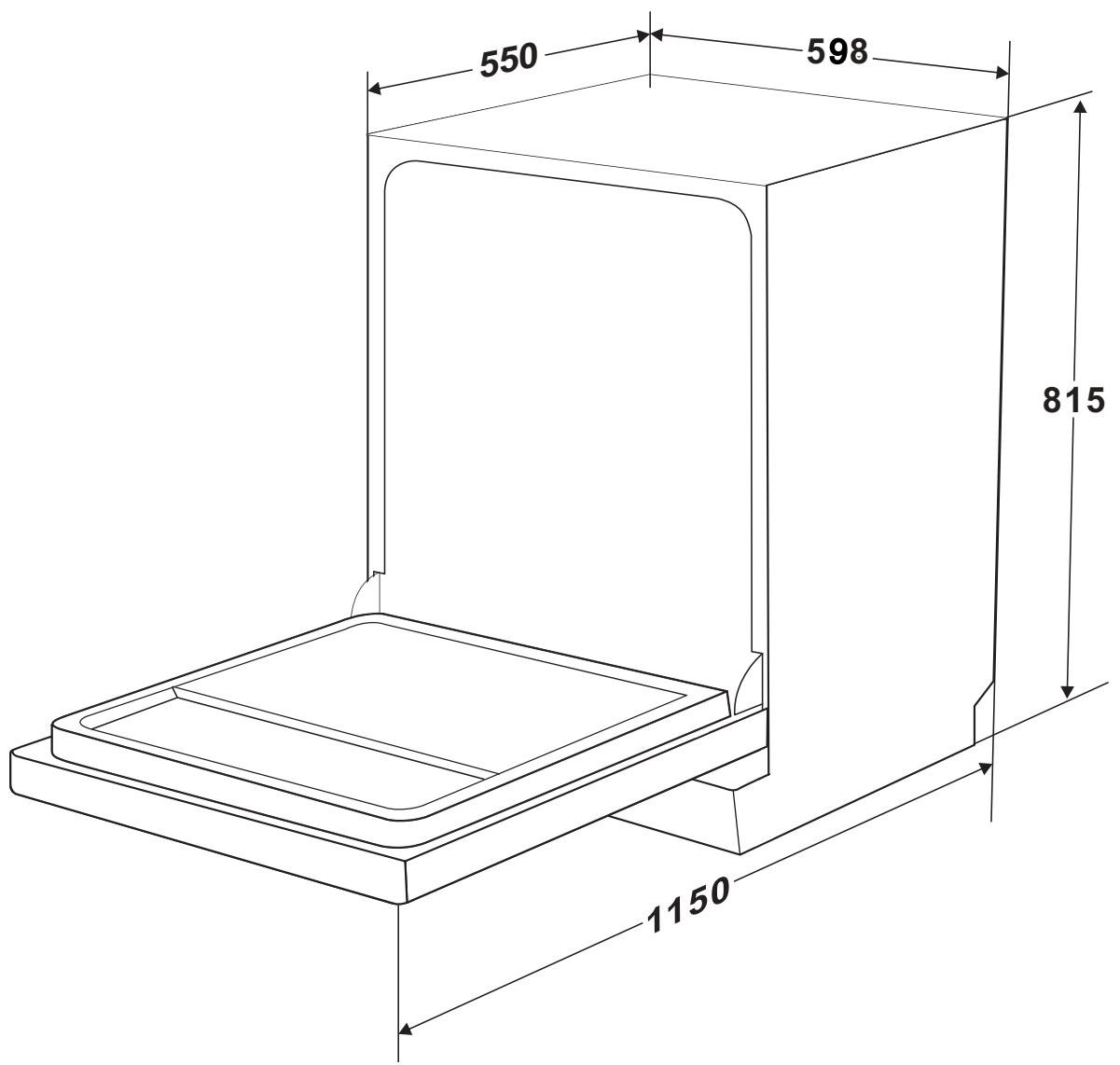

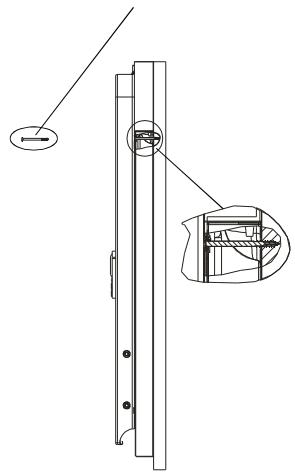

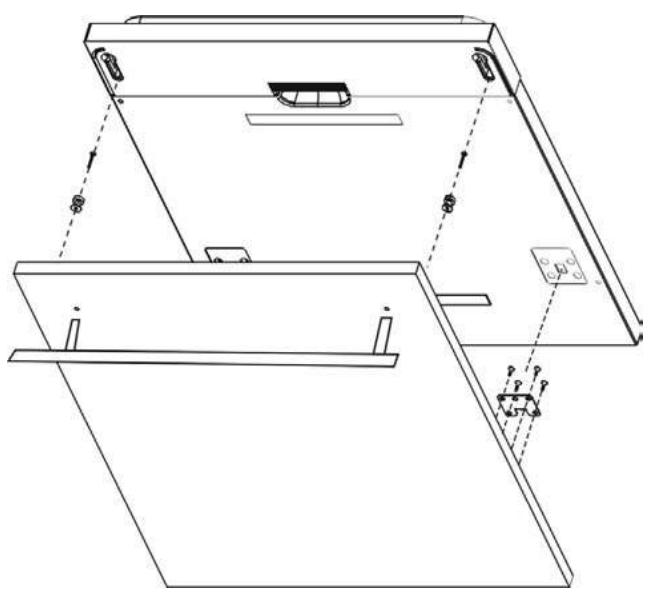

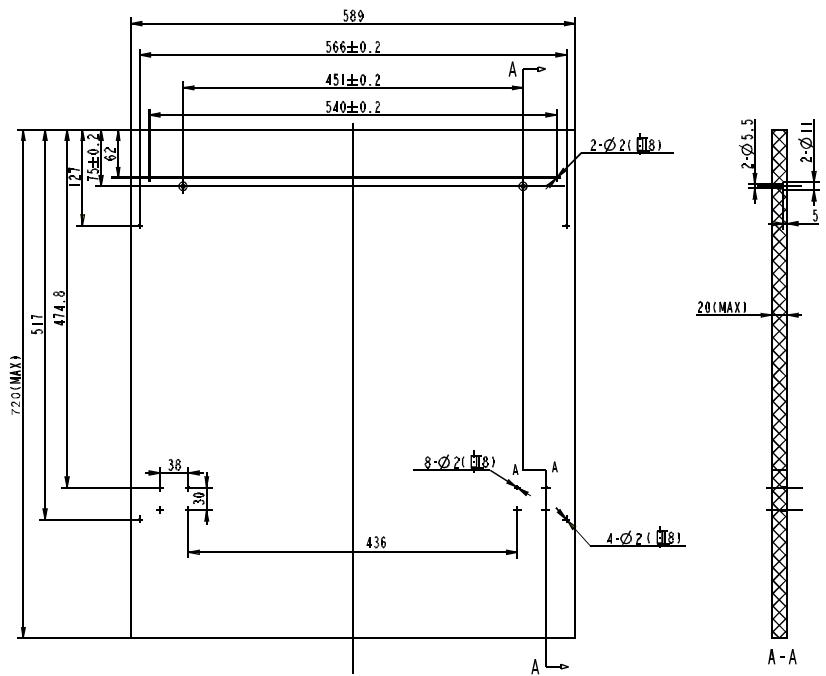

Dimensions et installation du panneau d'habillage 20

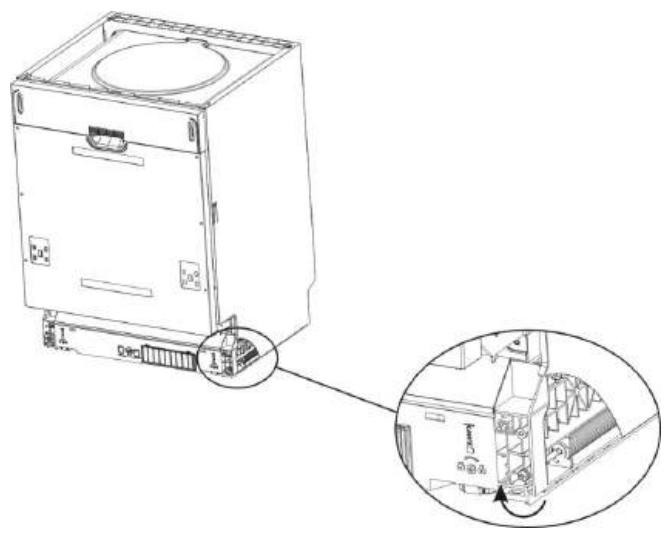

Comment régler la tension du ressort de la porte 22

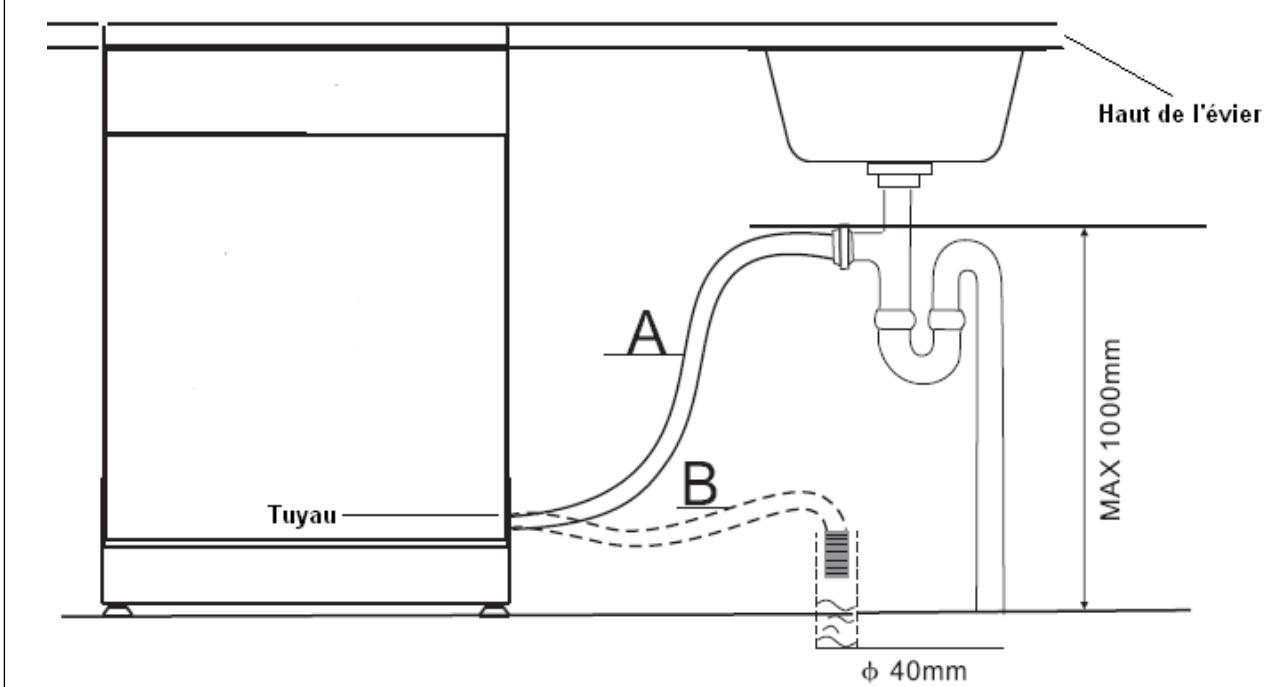

Raccordement du tuyau d'évacuation 22

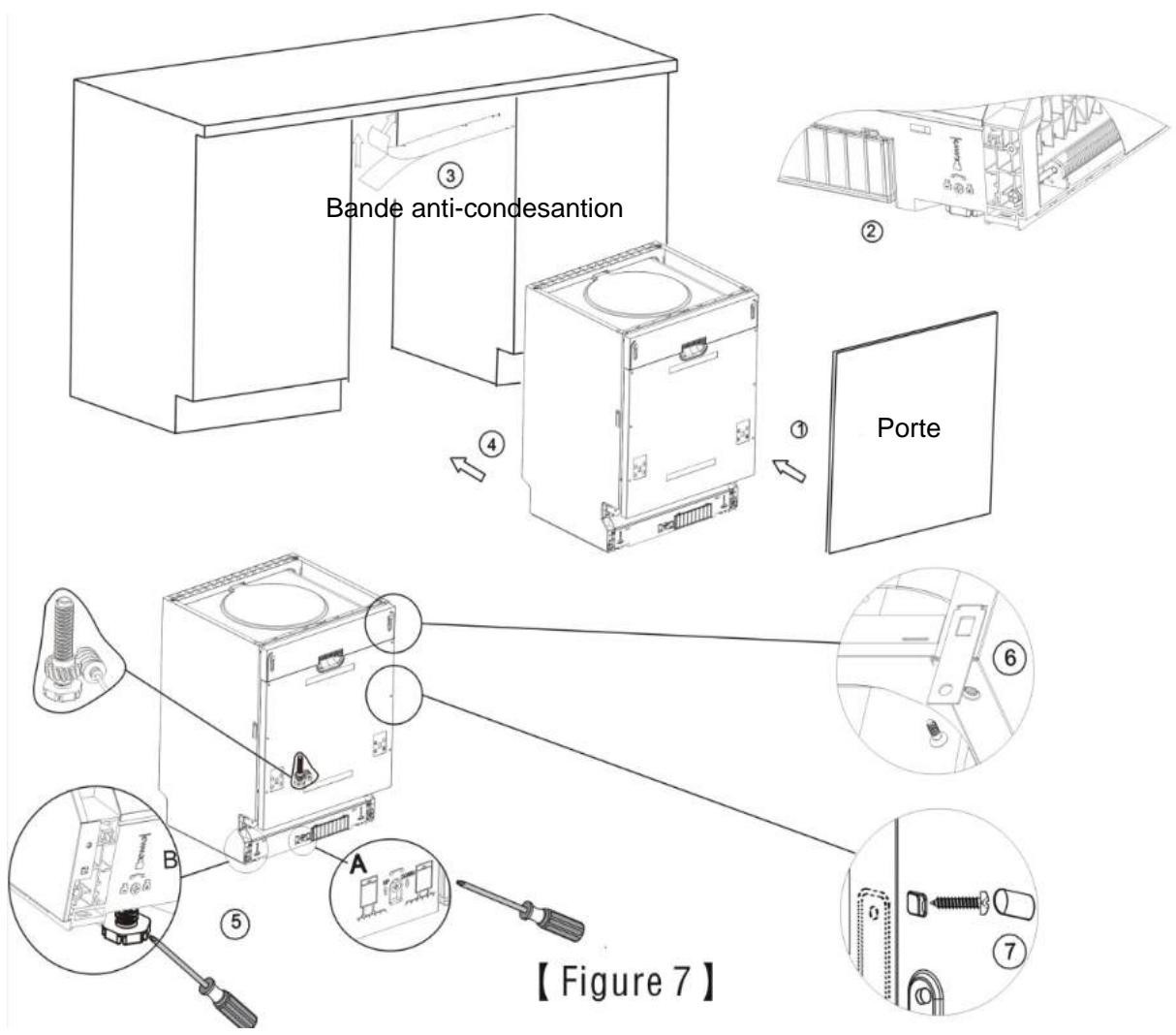

Etapes d'installation du lave-vaisselle 23

Branchements electriques. 24

Branchements d'eau 25

Demarrage du lave-vaiselle 25

9) Guide de dépannage 26

Avant de faire appel à un technicien 26

Codes d'erreur 28

Informations techniques 29

Procedure de replissage des paniers

1. CONSIGNES DE SECURITÉ IMPORTANTES

ATTENTION!

Lorsque vous utilisez votre lavevaisselle, observerz les précautions indiquées ci-dessous.

n Cet apparéil est exclusivement destiné à un usage domestique et à des applications similaires telles que :

• cuisines dans des magasins, bureaux et autres environnementés de travail ;
• exploitations agricoles ;
• hôts, motels, chambres d'hôtes et autres environnementés résidentiels ;
• établissements de demi-pension.

n Les enfants âgés de 8 ans et plus et les personnes dont les capacités physiques, sensorielles ou mentalales sont réduites, ou encore les personnes dénuées d'expérience ou de connaissances pertinentes ne sont autorisés à utiliser l'appareil que sous la responsabilité d'une personne expérimentée ou s'ilts ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ilts comprendnant les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans supervision. (EN60335-1)
n Les matériaux d'emballage peuvent etre dangereux pour les enfants !
n Cet apparéil est exclusivement réservé à un usage domestique.
Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le cable ou la prise dans l'eau ou dans tout autre liquide.
n Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil.
Pour nettoyer l'appareil, utilisez un chiffon couple humidifié au savon doux, puis essuyez-le avec un chiffon sec.

n Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l' apparéil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet apparéil est élevé d'une prise conductrice de mise à la terre.
n La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.
n Un mauvais branchement du conducteur de mise à la terre peut entrainer un risque d'électrocution.
n En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation.
n Ne modifiez pas la prise electrique fournie avec l'appareil. Si celle-ci n'est pas adaptée à votre prise secteur, faites installer une prise ajuste par un electricien compétent.
n Veiliez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers du lave-vaissette.
n N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées.
n Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper.
n Veillez à ne pas placer d'objects lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer.
n Lorsque vous chargez de la vaissette sale :

1) Placez les éléments coupants de manière à ce qu'ils ne poussent pas endommager le joint de porte ;

2) Attention : les couteaux et autres ustensiles coupants peuvent être placés dans le panier à couvert tête vers le bas ou en position horizontale.

n Vérifiez que l'intégralité du dédTangent en poudre ait été élimné après la fin du cycle de lavage.
n Assurez-vous que tous vos ustensiles en plastique presentent la mention « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil.
n Pour les ustensiles en plastique qui ne présente aucune mention de ce type, vérifie les recommandations du fabricant.
n Utilisez uniquement des produits détergents et de rincege recommendés pour les lave-vaisselle automatiques.
n Ne mettez jamais de savon, de lessive ou de produit de lavage à la main dans votre lave-vaisse.
n Veiliez à toujours refermer la porte de l'appareil pour éviter tout risque de chute. Si le cable d'alimentation est endommagé, faites-le replacer par le fabricant, par un réparateur/agréé ou par une personne de compétence similaire afin d'éviter tout danger.
n Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le système d'alimentation.
n Veillez à ne pastrafiquer les commandes.
n L'appareil doit être raccordé au robinet d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles.
n Le nombre maximal de couverts pouvant etre lavés est 14.
n La pression de l'eau à l'arrivée doit être égale ou inférieure à 1MPa.
n La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04MPa.

Mise au rebut

nLes matériaux d'emballage de cet apparéil sont recyclables. Jetez les emballages dans le conteneur prévu à cet effet dans un point de collecte des déchets afin qu'ils soient recyclés.
n Cet apparéil ne doit pas êtreTraits comme un déchet menager.

Mise au rebut de l'appareil : ce symbole présente sur le produit ou son emballage indique que celui-ci ne peut être traité comme un déchet menager. Il doit ainsi être rapporté au point de collecte prévu à cet effet (collecte et recyclage de matériels ELECTriques

et électroniques). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons

l'environnement et notre sécurité, en s'assurant ainsi que les déchets seronttraités dans des conditions optimes.

Pour plus d'informations sur le recyclage de ce produit, contactez votre mairie, le service local de traitement des déchets ou le magasin où vous avez effectué l'achat.

ATTENTION!

n Rendez-vous dans un centre de recyclage pourmettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le cable d'alimentation et rendre le système de fermeture de la porte inutilisable.
n L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets papier pour être recyclé.
n MISE AU REBUT : Ne jetez pas cet apparéil avec les déchets municipaux non triés. Cet apparéil est àmettre au rebut séparément pour pouvoir être traité de manière adaptée.

2. Guide de prise en main

Pour plus d'informations détaillées concernant l'utilisation de l'appareil, reférez-vous à la rubrique correspondante

Allumer l'appareil	Appuyez sur le bouton Marche/arrêt pour allumer l'appareil et ouvre la porte.

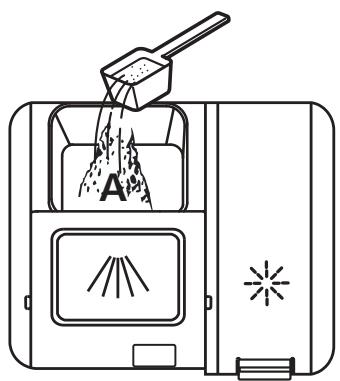

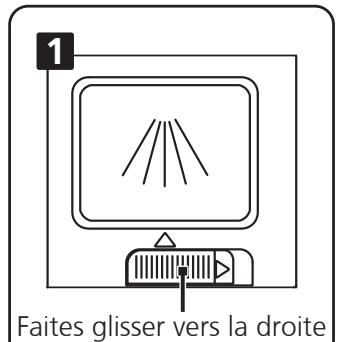

Remplir le bac à détergent	Ouvrez le bac à détergent (marqué A), replisssez-le de détergent, puis fermez le bac; Le détergent pour le prélavage tombe directement dans le réservoir; (Conformez-vous aux instructions d'utilisation!)

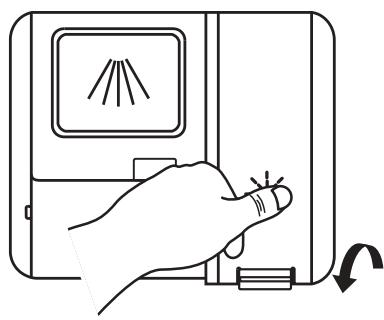

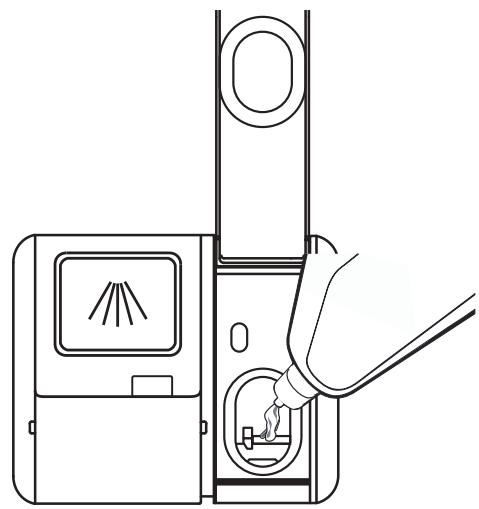

Vérifier le niveau du produit de rincage	Remplissez le bac à produit de rince par l'orifice situé sous le couvercle (marqué B) si besoin.
Vérifier le niveau du sel régénérant	Sur les modèles avec système d'adoucisseur d'eau seulement. Indicateur électricque du bandeau de commandes (si disponible). Sur certains modèles, s'il n'existe pas devoyant d'alerte pour le niveau de sel, vous pouvez estimer le moment auquel il faut remplir l'adoucisseur par le nombre de cycle d'utilisation de votre lave-vaisselle.
Mettre les paniers en place	Pourmettre les paniers en place, référez-vous à la rubrique intitulée « Préparation et chargement de la vaiselle ».
Sélectionner un programme	Ouvrez la portec, appuyez sur les boutons Programme jusqu'à ce que le programme souhaité s'illumine. (Référez-vous à la rubrique « Consignes d'utilisation »)
Mettre le lave-vaisselle en marche.	Ouvrez l'arrivée d'eau et refermez la portec, l'appareil se mettra en marche
Changer de programme	1. Un cycle en marche ne peut être modifié que s'il a démarré depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli. 2 Ouvrez la porte. 3. Appuyez sur les boutons Programme pendant plus de 3 secondes pour annuler le programme. 4. Choisissez un nouveau programme. 5. Rallumez le lave-vaisselle..
Ajouter de la vaiselle dans le lave-vaisselle.	1. Entrouvrez la portec pour arrêté le lave-vaisselle. 2. Àpres que les bras de lavage arrêtent de marcher, vous pouze ouvrir la porte complètement. 3. Placez vos ustensiles dans l'appareil. 4. Refermez la portec, le lave-vaisselle se met en marche.
Si l'appareil est arrêté au cours d'un cycle de lavage.	Si l'appareil est arrêté au cours d'un cycle de lavage, remettez-le en marche et sélectionnez à nouveau le cycle de lavage.
Éteindre l'appareil.	Lorsque le cycle de lavage est terminé, éteignez l'appareil en utilisant le bouton Marche / Arrêt.
Fermez l'arrivée d'eau, videz le lave-vaisselle	Attention : attendez quelques minutes (environ 15 minutes) avant de vider le lave-vaisselle afin d'évier de devoir manipérer les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaiselle. Commencez par vider le panier du bas.

3. Consignes d'utilisation

IMPORTANT Pour garantir une performance optimale du lave-vaisselle, veuilles lire l'ensemble des consignes d'utilisation avant la première utilisation.

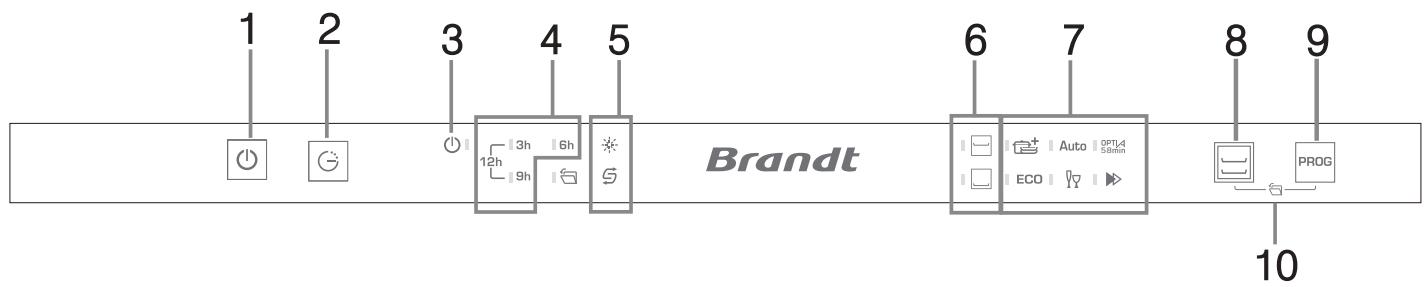

Bandeau de commandes

1. Indicateur lumineux d'advertisement pour le rinceage : s'allume lorsque du liquide de rinceage doit'être rajouté.

2. Touche Marche/Arrêt:Activer/Désactiver l'alimentation

3. Touche de départ différé : pour activer le département.
4. Indicateur lumineux de fonctionnement : s'allume lorsque le bouton MARCHE/ARRET est enclenché.
5. Départ différé : indique le départ dans 3h/6h/9h/12h. 3h et 9h s'allument au même temps pour représenter 12h.

Indicateur lumineux d'advertissement pour le sel : s'allume lorsque du sel regénérant doit être rajouté.

1. Indicateur de fonction Alt:

1. Indicateur de programme : permet de voirquel programme a eté sélectionné. Auto 5Bmin ECO
2. Bouton Alt : Fonction de lavage double zone ; ce bouton permet deCHOISIR soit le panier du haut, soit le panier du bas. Levoyant correspondant clignote en fonction de votrechoix.
3. Bouton de selection des programmes : chaque pression permet deCHOISIR un programme de lavage.
4. Fonction ouverture automatique: La porte du lave-vaisselle s'ouvrira automatiquement avant la fin de certains programmes. Lorsque la porte s'ouvre cela ne signifie pas que le programme est terminé. Il reste encore un temps de sechage. A la fin de ce temps restant un bip sonore retentit indiquant que votre programme est a的前提 terminé. L'ouverture automatique est activée par défaut en usine. Appuyez en même temps sur la touche 8 et la touche 9 pendant 3 secondes pour activer ou désactiver l'ouverture automatique de la porte. Si ce réglage est désactivié, cechioix reste valable même lorsque le lave-vaisselle est arrêté. Cette option ne peut pas être sélectionnée en même temps que les programmes Lavage rapide.

Attention

Le pré-rincage manuel de la vaisselle augmente la consommation d'énergie et d'eau et n'est pas recommandé.
- Laver la vaisselle au moyen d'un lave-vaisselle consomme généralement moins d'énergie et d'eau en fonctionnement que de laver la vaisselle à la main quand le lave-vaisselle menager est utilisé conformément aux instructions du fabricant.

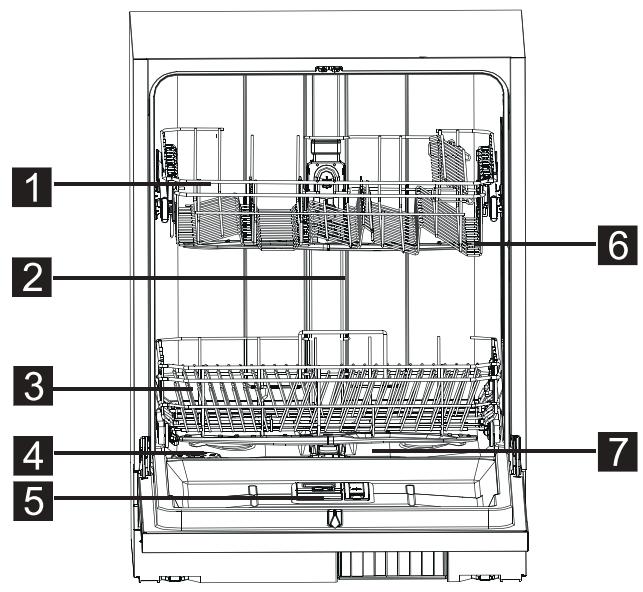

Fonctions du lave-vaisselle

Vuede face

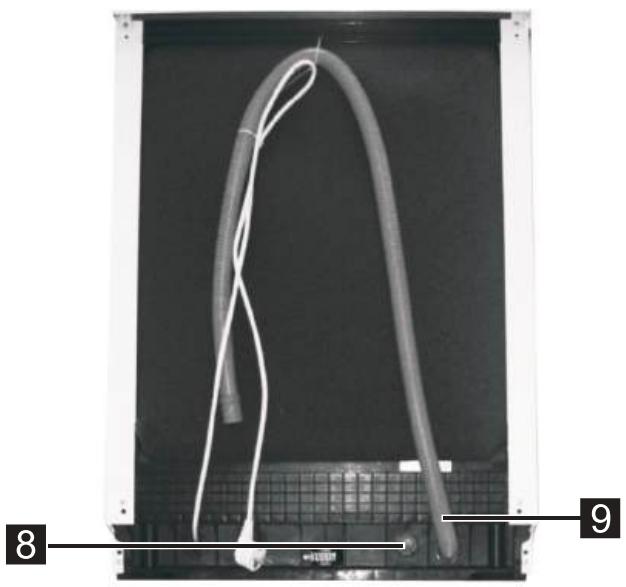

Vuel d'arrière

1

Panier supérieur

2

Conduit interne

3

Panier inférieur

4

Compartment à sel

5

Bac à détergent

6

Bras de lavage

7

Dispositif de filtration

8

Raccord du tuyau d'arrivée d'eau

9

Tuyau de vidange

4. Avant la première utilisation

Avant d'utiliser votre lave-vaisse pour la première fois :

A. Réglez l'adoucisseur d'eau

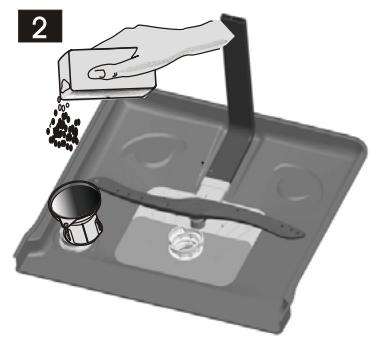

B. Ajoutez 1,5 kg de sel pour lave-vaisselle, puis ajoutez de l'eau

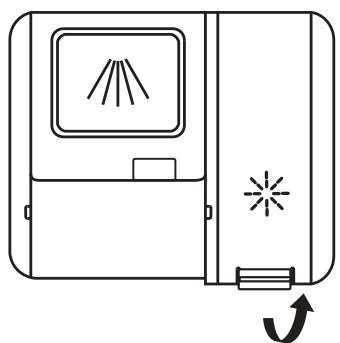

C. Remplissez le compartment à produit de rincege
D. Ajoutez le détergent

A. Adoucisseur d'eau

L'adoucisseur d'eau doit être régle manuellement à l'aide du sélecteur de durété d'eau. L'adoucisseur d'eau est unconçu pour éliminer les mineraux et les sels de l'eau, qui peuvent alterer le bon fonctionnement de l'appareil.

Plus il y a de mineraux, plus votre eau est dure.

L'adoucisseur doit être régé en fonction de la durée de l'eau de votre région. Prenez contact avec votre Service des eaux local pour obtenir des informations sur la durée de l'eau dans votre région.

Régler la consommation en Sel

Ce lave-vaisse est conçu pour permettre de régler la quantité de sel consommée en fonction de la durée de l'eau utilisée. Cette fonction est destinée à optimiser et à personneliser le niveau de consommation en sel.

Pour régler le niveau de consommation en Sel, suivez la procédure ci-dessous :

1. Ouvrez la porte et allumez l'appareil ;
   2 Appuyez sur la touche de "Prog" pendant plus de 5 secondes pour lancer le mode de

l'adoucisseur d'eau (à faire dans les 60 secondes qui suivent l'allumage de l'appareil); Les témoins lumineux pour le sel s'allumeront périodiquement en mode de réglage;

1. Appuyez sur la touche de "Prog" pour selectionner le réglage correspondant à la durée de l'eau de cette région, les paramètres se modifiient en suivant le modèle de séquence suivant : H1->H2->H3->H4->H5->H6;
2. Pour sortir du mode de réglage, vous pouvez appuyer sur le bouton Marche/arrêt.

DURETÉ DE L'EAU				Réglage de l'adoucisseur	Consommation en sel (gramme/cycle)
°dH	°fH	°Clarke	Mmol/l
0~5	0~9	0~6	0~0,94	H1 (fémin "Rapide" s'allume)	0
6-11	10-20	7-14	1,0-2,0	H2 (fémin "Verres" s'allume)	9
12-17	21-30	15-21	2,1-3,0	H3 (fémoins "Verres" et "Rapide" s'allument)	12
18-22	31-40	22-28	3,1-4,0	H4 (fémin "ECO" s'allume)	20
23-34	41-60	29-42	4,1-6,0	H5 (fémoins "ECO" et "Rapide" s'allument)	30
35-55	61-98	43-69	6,1-9,8	H6 (fémoins "ECO" et "Verres" s'allument)	60

Remarque:1

1 dH=1,25°Clarke=1,78°fH=0,178mmol/l

dH : degré allemand

fH : dégré français

Clark: degré angiels

Remarque:2

Paramétrage d'usine : H3

REMARQUE: Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.

ADOUCISSEUR D'EAU

La durete de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dépôts se formeront sur vos plats et vos ustensiles.

L'appareil est équipé d'un adoucisseur spécial qui repose sur un compartment à sel spécifique conçu pour éliminer le calcaire et les mineraux présents dans l'eau.

B. Ajout du sel dans l'adoucisseur

Veillez à toujours utiliser du sel spécifique conçu pour les lave-vaiselle.

Le compartment à sel est situé sous le panier du bas et est à replir selon la méthode suivante :

Attention!

n Veillez à toujours utiliser du sel spécifiquement conçu pour les lave-vaisselle ! Les autres types de sel non spécifiquement conçus pour les lave-vaisselle, et notamment le sel de table, endommageront l'adoucisseur d'eau. En cas d'endommagement de l'appareil causé par l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne sera tenu responsable pour aucun dommage causé.
n Veillez à ajouter du sel uniquement avant un cycle de lavage.

Ceci permet d'empêcher que des grains de sel ou de l'eau salée eventulement déversés demeurent dans le fond de l'appareil pendant une certaine durée, ceci pouvant donner lieu à une corrosion de la surface.

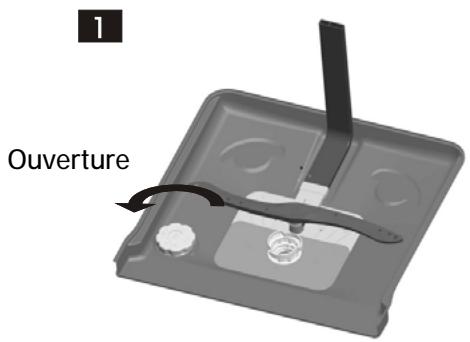

A. Àprous avoir rétré le panier du bas, dévissez et retirez le couvercle du compartment à sel.

1

B. Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisse.

2

C. Remplissez d'eau le compartment à sel jusqu'à la limite. Il est normal qu'une petite quantité d'eau ressorte du compartment à sel.
D. Une fois le compartment rempli, revissez fermement le couvercle.
Le voyant d'alerte du sel s'arrête une fois que le compartment a eté rempli.

F Immediatement après avoir rempli le compartment à sel, vous doivent lancer un programme de lavage (nous recommends un programme court), afin d'éviter que le système de filtration, la pompe ou toute autre composant important de l'appareil ne puisse être endommagé par l'eau salée. L'endommagement dû à l'eau salée n'est pas couvert par la garantie.

REMARQUE:

1. Le compartment à sel ne doit être rempli que lorsque levoyant d'alerte du sel du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que levoyant d'alerte du sel reste allumé même après le remplissage du compartment. S'il n'y a aucun voyant sur le bandeau de contrôle indiquant le niveau de sel (sur certains modèles), vous pouvez estimer le moment auquel il faut remplir l'adoucisseur de sel par le nombre de cycles que le lave-vaisselle à exécuter.
2. Si du sel a ete deversé, lancez un programme de trempage ou un programme rapide pour l'éliminer.

C. Remplissage du bac à produit de rincage

1 Retirez le couvercle du bac à produit de rincege en tirant sur la poignée.

3 Refermez le couvercle lorsque vous avez terminé.

2 Versez le produit de rinceage dans le réservoir en veillant à ne pas dépasser le niveau maximum.

Réglage du bac à produit de rincage

Afin d'obtenir des performances de séchage optimes avec une quantité minimale de produit de rincege, le lave-vaisselle est conçu pour ajuster la consommation en fonction de l'utilisateur. Suivez les étapes ci-après :

1. Ouvrez la porte et allumez l'appareil.
2. Dans un décai de 60 secondes à compter de l' étape 1, appuyez sur le bouton Programme pendant plus de 5 secondes, puis appuyez sur le bouton Départ différé pour acceder au réglage. Le voyant d'alerte du produit de rinceage clignote à une fréquence de 1 Hz.
3. Appuyez sur le bouton Programme pour sélectionner le réglage du liquide de rincege. Il y a 5 niveaux de réglage qui défilent dans l'ordre : D1 - D2 - D3 - D4 - D5.

Le réglage d'origine D3 doit vous offrir le meilleur résultat de séchage et de brillance.

En cas de mauvais séchage ou de traces, augmentez le réglage en tournant le sélecteur de D4 jusqu'à la position D5.

D1 et D2 sont les réglages qui utilisent le moins de liquide rincege mais qui ne garantissant pasforcément le meilleur résultat de sechage et de brillance.

1. N' appuyez suraucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer les paramètres selectionnés et quitter le mode de réglage.

Niveau de produit de rinçage	Affichage
D1	Voyant Rapide allumé
D2	Voyant Verres allumé
D3	Voyants Verres et Rapide allumés
D4	Voyant ECO allumé
D5	Voyants ECO et Rapide allumés

Remplissage du bac à détergent

1 Optez pour la méthode d'ouverture correspondant à votre apparéil :

1. Ouvrez le couvercle en faisant glisser le loquet d'ouverture.
2. Ouvrez le couvercle en appuyant sur le loquet d'ouverture.

2 Ajoutez du détermgent dans le plus grand bac (A) pour le cycle de lavage principal. Pour des performances de nettoyage optimales, rundout si vous vaisselle est très sale, versez une petite quantité de détermgent sur la porte. Le détermgent supplémentaire serait utilisé en phase de pré-lavage.

Pour fermer le couvercle, faites-le glisser vers I' avant puis appuyez dessus.

REMARQUE :

• Sachez qu'en fonction de la saleté de l'eau, les réglages peuvent différer.
• Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.

D. Fonction du détérgent

Les ingrédients chimiques qui compose le détergent sont nécessaires pour éliminer, décomposer et évacuer les saletés du lave-vaisselle. La majorité des détergents de qualité commerciale convennent à cette fin.

Attention!

Utilisation du détergent

N'utilise que des détergents spécifique conçus pour les lave-vaiselle. Notre détergent doit toujours être frais et sec.

Ne mettez pas de détergent en poudre dans le bac avant d'être prét à lancer un cycle de lavage.

Detergent

Il existe 3 sortes de détergents

1. Détermgent au phosphate et au chlore
2. Detergent au phosphate et sans chlore
3. Detergent sans phosphate et sans chlore

Généralement, les nouveaux détergents à pulveriser sont sans phosphate. Dans ce cas, la fonction adoucissante de l'eau du phosphate n'est pas assurée. Si vous utilise ce type de détermgent, nous vous recommendons de replir le compartment à Sel même lorsque la durée de votre eau est seulement à 6 dH. Si vous utilisez un détermgent sans phosphate et que votre eau est dure, vous verrez régulierement apparaitre des taches blanches sur vos verres et votre vaisselle. Si c'est le cas, ajoutez davantage de détermgent pour obtenir deaillesurs résultats. Les détergents sans chlore blanchissent quelque peu la vaisselle. Les taches résistantes et colorées ne seront pas complètement éliminées. Si c'est le cas, selectionnez un programme qui fonctionne à une température plus importante.

Detergents concentrés

Selon leur composition chimique, on peut désigner deux types fondamentaux de détergents :

les déterments alcalins conventionnels à composants caustiques
les détergents concentrés peu alcalins à enzymes naturels

Détergents en tablettes

Les détergents en tablettes de différentes marques se dissolvent à différentes vitesses. Ceci explique que certains détergents en tablettes ne peuvent se dissoudre et développer leur pouvoir de nettoyage complet lors de programmes de lavage courts. Par conséquent, il convient de sélectionner des programmes longs lorsque vous utilisez des détergents en tablettes afin de garantir l'élimination complète des résidus de détergent.

Le bac à détergent

Le bac est à replir avant le début de chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Voitre lave-vaisselle consomme moins de détergent et de produit de rincege que les lave-vaisselle conventionnels. Généralement, une seule cuillère à soupe de détergent suffit pour un lavage ordinaire. Les ustensiles représentant plus de taches résistantes requiennent plus de détergent. Veilze à toujoursmettre vos détergent dans l'appareil juste avant de leMETRE en marcheafin d'eviter qu'il s'humidifie et ne puisse pas se dissoudre correctement.

5. Préparation et chargement de la vaisseille

Recommendations

■ Essayez de privilégier l'achat d'ustensiles portant la mention « lavable au lave-vaisselle »
Utilisez un détergent doux pour tous types de plats. Si nécessaire, demandez des informations complémentaires au fabricant du détergent.
Pour les plats ou ustensiles fragiles, selectionnez un programme fonctionnant à la température la plus BASSE possible.
Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme afin d'éviter tout risque d'endommagement.

Lavage des types de couverts/plats suivants

Ne convenient pas

Couverts à manche en bois, en porcelain ou en nacre
■ Objets en plastique qui ne résistant pas à la chaleur
Couverts anciers dotés d'éléments collés qui ne résistant pas aux hauteures températures
Couverts ou plats avec colle
■ Éléments en étain ou en cuivre
Verres en cristal
- Objets en acier pouvant rouiller
Plateaux en bois
- Objects en fibres synthétiques

Conviennent dans une mesure restreinte

Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages
■ Les pièces en argent ou en aluminium ont tendance à ternir au lavage
■ Les décors peuvent s'estomper s'ils sont féquement lavés au lave-vaisselle

Recommendations pour le replissage et le déchargement du lave-vaisselle

(Pour garantir une performance optime du lave-vaiselle, observerz les prescriptions suivantes.

Les fonctionnalités et l'apparce des paniers peuvent varier selon les modèles.)

Raclez les plats et couverts sur lesquels demeurent des quantités importantes d'aliments. Faites ramollir les restes d'aliments brûlés dans vos poèles et casseroles.

Il n'est pas nécessaire de rincer vos plats et assiettes à l'eau courante.

Les différents éléments à laver sont à placer comme suit dans l'appareil :

1.Les objets tels que les tasses, verres, casseroles/poèles, etc. doivent être returnés.
2.Les objets incurvés ouprésentant des renf Oncementsdoiventetrepositionnésde maniere obliqueafinque l'eau puisse s'en écouler.
3.Tous les ustensiles doivent etre placés de maniere a bien tenir en place et a ne pas se renverser.
4. Tous les ustensiles doivent etre placés de maniere à laisser assee d'espace pour que les bras de lavage puissant tournier librement pendant le lavage.

REMARQUE: Évitez de laver les éléments très petits au lave-vaiselle : ceux-ci peuvent facilement tomber des paniers.

■ Les objets creux tels que les tasses, verres, casseroles, etc. doivent etre orientes ouverture vers le bas afin d'eviter que I'eau ne stagne dans le contenant.
Les plats et couverts ne doivent pas etre empilés les uns sur les autres ni se recouvrir.
■ Faites en sorte d'éviter que les verres ne se touchent pour éviter tout dégât.
Les objets de grandeaille et leurs qui sont difficiles à nettoyer doivent être placés dans le panier du bas.
Le panier du haut est destiné à la vaisse plus delicate et plus légère, telle que les verres et les tasses.
■ Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut !
Les couverts longs et/ou tranchants tels que les couteaux a decouper sont a placer a lhorizontal dans le panier du haut.
Veillez à éviter de surcharger le lave-vaisselle. Ceci est important pour obtenir de bons résultats et optimiser la consommation d'énergie.

Décharger votre vaiselle

Afin d'eviter que de I'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommendons de vider le panier du bas en premier lieu.

Procedure de replissage standard

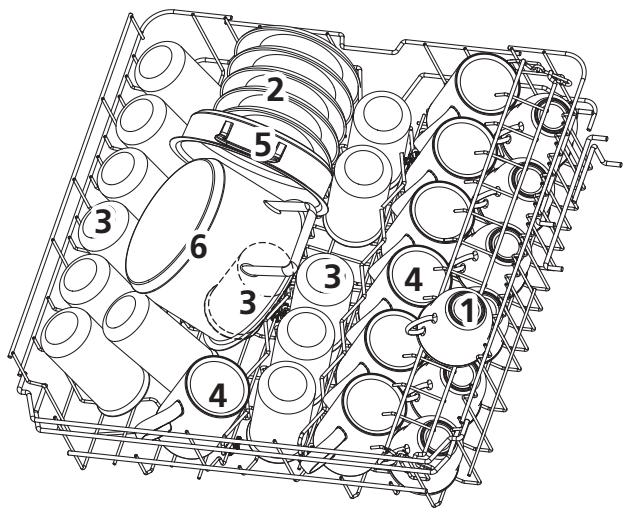

A. Panier du haut

Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, tasses, soucoupes, assiettes, petits bols, ainsi que les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnéz vos plats et couverts de manière à ce qu'ils ne puissant bouger sous la pression de l'arrosage.

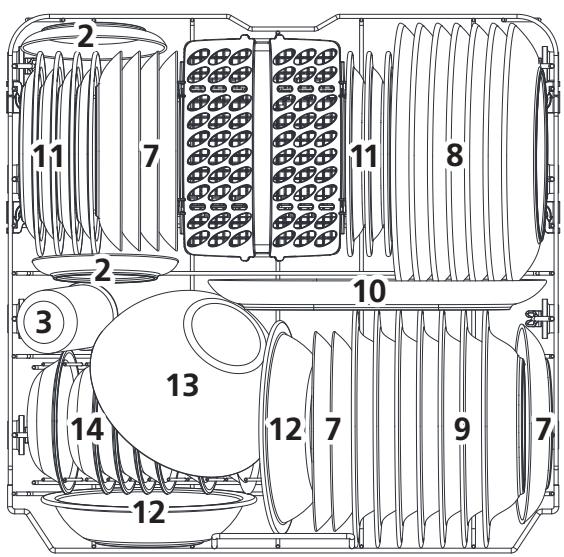

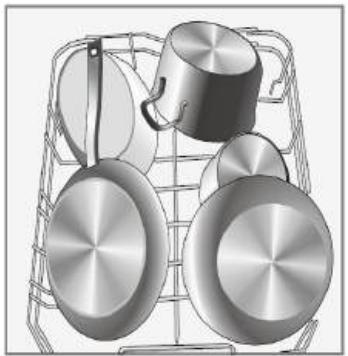

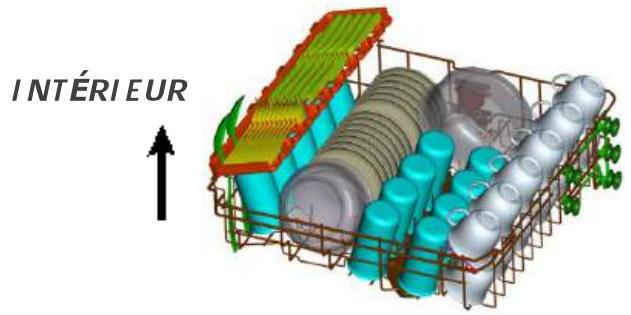

B. Panier du bas

Nous vous recommendons de placer les objets les plus grands et ceux qui sont le plus difficile à nettoyer dans le panier du bas (casseroles, poêles, couvercles, plats de service et saladiers) comme illustré ci-dessous. Il est préféable de placer vos plats et couvercles de service sur le côte des compartments afin d'éviter de bloquer la rotation du bras de lavage.

Souvenez-vous que :

les casseroles, saladiers, etc. doivent toujours être orientés vers le bas.
les casseroles profondes doivent etre inclinées pour permettre l'ecoulement de I'eau.
le panier du bas est doté de pics rabattables qui permettent de placer des casseroles et plats supplémentaires ou plus grands.

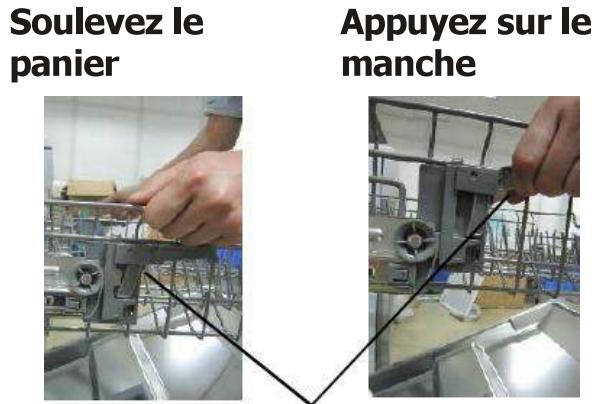

C. Régler le panier du haut

Vous pouvez aisément regler la hauteur du panier du haut pour l'adapter à des plats plus grands disposés dans le panier du haut ou celui du bas. Pour élever le compartment, soulevez les deux côtes du compartment jusqu'à ce qu'ills soient à la même hauteur. Le compartment se bloque en place. Pour abaiser le compartment, appuyez sur le manche, puis relâchez-le.

Ajuster la poignée

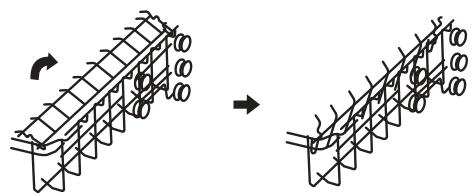

D. Rabattre les supports à tasses

Pour faire de la place dans le panier supérieur pour les objets plus grands, soulevez le support à tasses vers le haut. Vous pouvez alors appuyer les grands verres contre celui-ci. Vous pouvez également le retirer lorsqu'il ne vous est pas utile.

Rabattre les pics du panier du

Pour permettre un meilleur empilage des casseroles et poêles, les pics peuvent être rabattus, comme le montre l'illustration de droite.

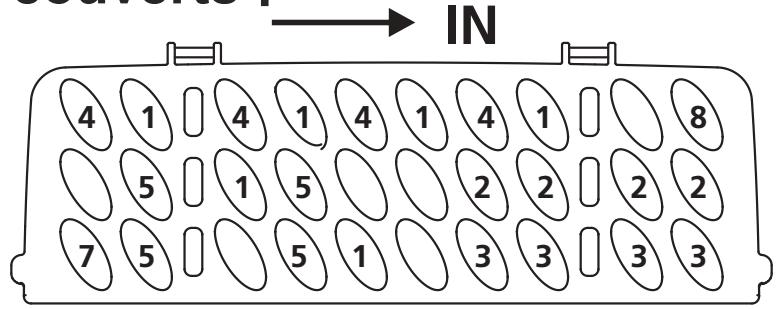

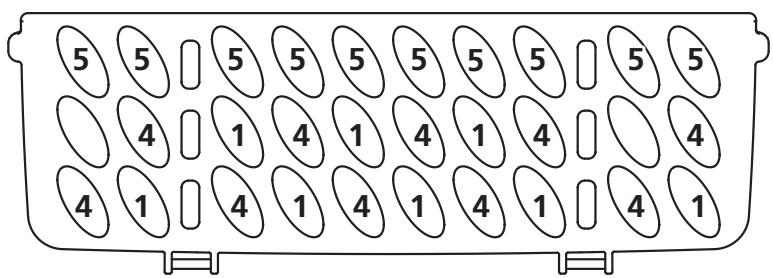

E. Remplissage du panier à couverts

Les couverts doivent etre placés dans le panier correspondant avec leurs manches vers le bas. Si le panier comporte divers compartments, les cuillers doivent etre disposées séparément dans les trous prevus à cet effet, et les ustensiles les plus longs doivent etre places a plat sur le devant du panier supérieur.

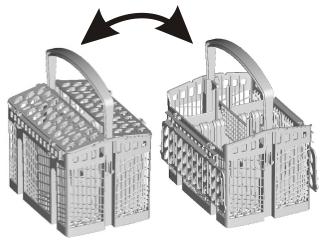

Pour garantir un nettoyage optimal, placez votre argenterie dans le panier en faisant en sorte que :

les couverts ne s'imbriquent pas les uns dans les autres
■ l'argenterie est placée avec le manche tourné vers le haut
les ustensiles longs soient placés au milieu

ATTENTION!

Ne laissez aucun couvert traverser jusqu'à toucher le fond du lave-vaisse.
Placez toujours les ustensiles tranchants pointe vers le bas !

6. Lancer un programme de lavage

Tableau des cycles de lavage

REMARQUE: (★) signifie que le compartment et produit de rincege doit être rechargé.

Programme	Informations sur la sélection du cycle	Description du cycle	Détergent cycle principal/pré-lavage	Durée (min)(1)	Énergie (kWh)	Eau (L)	Produit de rinceage	Durée (min)(2)
Intensif	Pour la vaisselle très sale et les casseroles, poêles et plats, etc. représentant un niveau de saleté normal mais des résidus séchés.	Pré-lavage (50°C)Lavage (65°C)RinçageRinçageRinçage (60°C)Séchage	4/18g1 ou 2 doses	205	1,615	18,6	★	235
Auto Auto	Lavage à détction automatique, vaisselle représentant un niveau de saleté faible, normal ou important avec ou sans résidus séchés	Pré-lavage (45°C)Lavage (55-65°C)RinçageRinçage (50-55°C)Séchage	4/18g1 ou 2 doses	85-150	0,850-1,550	8,5~18.7	★	150
ECO (*EN60436)	Ce programme normalisé, est adapté pour laver la vaisselle représentant un niveau de saleté normal et constitue le programme le plus efficient en termes de consommation d'énergie et d'eau pour ce type de vaisselle.	Lavage (50°C)RinçageRinçage (45°C)Séchage	22g1 dose	220	0,747	9,8	★	230
Verres	Pour la vaisselle et le verre légèrement sales.	Pré-lavageLavage (50°C)Rinçage(50°C)Rinçage (50°C)Séchage	4/18g1 ou 2 doses	120	0,995	14,8	★	140
OPTI4 58min 58 min	Lavage rapide pour la vaisselle normalement sale.	Pré-lavage (30°C)Lavage (60°C)Rinçage (55°C)Rinçage (50°C)Séchage	4/18g1 dose	58	1,050	15,0	★	58
Rapide	Lavage rapide pour la vaisselle peu sale	Lavage (45°C)Rinçage (45°C)	12g1 dose	30	0,820	11,3		30

REMARQUE :

Durée du programme (min) (1): fonction ouverture de porte automatique activée
Durée du programme (min) (2): fonction ouverture de porte automatique désactivée

*EN60436: ce programme est le cycle test. Informations utiles pour le test de comparabilité au titre de la norme EN60436: Les valeurs données pour les programmes autres que le programme Eco sont purement indicatives.

Capacité : 14 couverts
Panier du haut: position basse
Nombre de modes de distribution du produit de rinceage : 5
Po:0,49W

Mettre l'appareil en marche

Lancer un cycle de lavage

1 Tirez le panier du bas, placey yours vaisselle et repoussez le panier dans l'appareil.

Il est recommandé de replir le panier du bas en premier lieu, avant celui du haut (cf. rubrique intitulée « Remplir le lave-vaisselle »).

2 Versez le détergent (cf. rubrique intitulée « Sel, détergent et produit de rincege »).

3 Branchez la prise. L'alimentation électrique est de 220-240 VAC /50 Hz, et la prise

est de 10A 250VAC. Assurez-vous que l'arrivee d'eau est bien reglee sur le mode pression totale.

4 Ouvrez la porte, appuyez sur le bouton Marche/arrêt, le voyant Marche/arrêt s'allume.

5 Appuyez sur les boutons Programme pour selectionner le programme souhaite, les programmes suivront la s equence suivante: ECO->Verre->Rapide->Intensif->Auto->ECO

Lorsqu'un programme est selectionné, levoyant correspondant s'allume. Refermez la porte, l'appareil démarre son cycle de lavage.

Changer de programme en cours de cycle

Remarques préalables :

c Un cycle en marche ne peut etre modifie que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà eté libéré et que l'eau ait deja eté vidangée. Si c'est le cas, le bac à détergent doit etre à nouveau rempli (cf. rubrique intitulée « Ajout du détergent »).
c Ouvrez la porte, appuyez sur le bouton Programme pendant plus de 3 secondes : le programme reste en statut stand-by, appuyez à nouveau sur les boutons Programme pour sélectionner le programme souhaité (cf. rubrique intitulée « Lancer un cycle de lavage »).

REMARQUE :

Si vous ouvrez la porte alors qu'un cycle est en cours, l'appareil se met en pause. Levoyant correspondant au programme clignote jusqu'à ce que vous refermiez la porte. Une fois la porte refermée, l'appareil se remet en route.

Rajouter de la vaisselle

Yououpouzerajouterde lavaisselleaoutomomentavant l'ouverture du bacadetergent.

1 Ouvrez légèrement la porte.
2 Une fois que les bras de lavage cessent de fonctionner, ouvre la portetotalement.
3 Placez vos ustensiles dans l'appareil.

1. Refermez la porte.
   5 Le lave-vaisse le met a nouveau en marche.

A la fin du cycle de lavage

Lorsque le cycle de lavage est terminé, éteignez l'appareil en appuyant sur Marche/arrêt, coupez l'arrivée d'eau, puis ouvre la porte du lave-vaisselle.

Attention : attendez quelques minutes avant de vider le lave-vaisse comme d'eviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisse.

c Eteindre le lave-vaisselle

Lorsque levoyantProgramme est allumé, mais ne clignote pas, cela signifie que le programme est terminé.

1.Ouivre la porte, eteignez le lave-vaisselle en appuyant sur Marche/arret.
2. Coupe l'arrivée d'eau!

c Faites preuve de prudence à l'ouverture de la porte.

Lorsqu'elle est chaude, la vaisse est plus sensible aux chocs. Laissez votre vaisse refroidir pendant environ 15 minutes avant de la sortie de l'appareil.

Ouvrez la porte du lave-vaisse, laissez-la entrouverte et attendez quelques minutes avant de sortir votre vaisse. Ainsi, ceci permet à la vaisse de refroidir et garantit un meilleur séchage.

c Vider le lave-vaissette

Il est normal que l'intérieur du lave-vaisselle soit mouillé.

Videz le panier du bas en premier lieu, puis passez au panier du haut. Ceci vous permettra d'eviter que de l'eau ne s'écoule depuis le panier du haut sur la vaisselle présente dans le panier du bas.

ATTENTION!

Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'échappe peut vous brûler.

Ouverture de porte automatique

La porte du lave-vaisse s'ouvrira automatiquement avant la fin de certains programmes. Lorsque la porte s'ouvre cela ne signifie pas que le programme est terminé. Il reste encore un temps de séchage. A la fin de ce temps restant un bip sonore retentit indiquant que votre programme est à présent terminé. (Si le lave-vaisse est intégrable, le plan de travail doit résister à la condensation).

REMARQUE:

Aucun objet ne doit empêcher l'ouverture automatique de la porte. Cela pou rrait endommager le système de verrouillage de la porte.

Fonction indicateur lumineux au sol

REMARQUE:

Indicateur lumineux au sol

L'indicateur s'allume pendant la durée du programme, puis clignote

pendant 5 minutes et s'éteint à la fin du programme.

7. Nettoyage entretien

Système de filtration

Le filtrer peut d'empêcher les restes d'aliments et les autres objets les plus gros de pénétrer dans la cuve. Les résidus peuvent bloquer le filtrre, auquel cas il conviendra de les retirer.

Le système de filtration consiste en un filtré primaire, un filtré plan (filtrre principal) et un micro filtré (filtrne fin).

Filtre principal

Les alimentés et autres particules capturés par le filtré sont pulverisés par un jet spécial émanant du bras de lavage inférieur, puis evacués dans le tuyau d'évacuation.

Filtre primaire

Les résidus de taille plus importante, tels que les morceaux d'os ou de verre, qui pouraient bloquer l'évacuation sont capturés par le filtre primaire. Pour-retirer les objets capturés par le filtre, pincez légèrement la tête du filtre et soulevez-le.

Filtre fin

Ce filtré empêche les résidus et autres particules de sortir du bassin collecteur et de se redéposer sur la vaisse lors du cycle de lavage.

Dispositif de filtration

Le filtré élimine efficacement les particules alimentaires de l'eau de lavage et permet de la recycler au cours du cycle. Pour une performance et des résultats optimaux, le filtré est à nettoyer régulièrement. Ceci explique pourquoit il est recommandé dePTRer les partules alimentaires les plus grosses capturées par le filtré après chaque cycle de lavage en rincant le filtré et le recipient semicirculares à l'eau courante. Pour PTRir le dispositif de filtration, tirez la poignée du recipient vers le haut.

ATTENTION!

C Le lave-vaisse ne doit jamais fonctionner sans les filtres.
C Un filtrtre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.

1
Étape 1 : tournez le filtré dans le sens inverse des aiguilles d'une montre.

2
Étape 2: soulevez le dispositif de filtration

REMARQUE: Suivez cette procédure dans l'ordre indiqué pour retarder le système de filtration, et inversez l'ordre des étapes pour le remettre en place.

Remarques :

• Apre s cheque cycle, verifie z l'absence de debris dans le filtre afin d'eviter tout risque de blocage ulterieur.
• Vous pouvez-retirer le système de filtration en dévisant le filtrre primaire. Retirez tous résidus alimentaires et nettoyez les filtres à l'eau courante.

REMARQUE : Il convient de nettoyer l'ensemble du système de filtration une fois parILAme.

Nettoyer le filtré

Pour nettoyer le filtre primaire et le filtre fin, utilisez une Brosse. Reassemblez les éléments de filtration (cf. page 17), puis reinserez-les dans le lave-vaiselle en les replaçant dans l'emplacement destiné, puis en appuyant dessus.

ATTENTION!

Attention à ne pas cogner les filtres lorsque vous les nettoyez. Ceci pourrait tordre les filtres et nuire à la performance du lave-vaisselle.

Entretien du lave-vaisselle

Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humidifié.

Après le nettoyage, veillez à bien le sécher.

Pour l'extérieur, utilisez une cire à lustrer spéciale équipements electroménagers.

N'utilise jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaiselle.

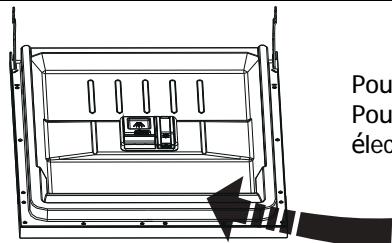

Nettoyage de la porte

Pour nettoyer les bords de la porte, utilisez un chiffon souple, tiède et humidifié.

Pour éviter toute pénetration d'eau dans le dispositif de fermeture de la porte et les composants électroniques, évitez toute utilisation de produits nettoyants en spray.

ATTENTION!

C N'utilisez jamais de produit nettoyant en spray pour nettoyer la porte : celui-ci pourrait endommager le dispositif de fermeture de la porte et les composants électroniques.
C Les agents abrasifs ainsi que certains types d'essuie-tout sont à proscire car ils risquent d'érafler ou de laisser des traces sur la surface en acier inoxydable.

Préparation du lave-vaisselle pour l'hiver

Pensez à prendre des mesures de protection contre le givre pour votre lave-vaiselle en hiver. ÀpRES chaque cycle de lavage, suivez la procédure suivante :

1. Mettez le lave-vaisselle hors tension au niveau de la source d'alimentation.
2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour récapérer l'eau)
4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
5. Retirez le filtrte au fond de la cuve et rincez l'eau presente dans le bassin à l'aide d'une éponge.

REMARQUE:

Si vous lave-vaisselle ne fonctionne pas à cause du givre, prenez contact avec un réparateur professionnel.

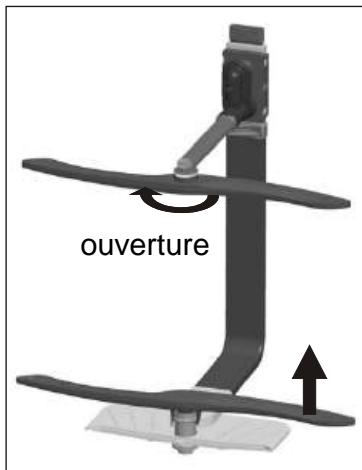

Nettoyer les bras de lavage

Il est nécessaire de nettoyer les bras de lavage régulièrement afin d'éviter que les particules chimiques de l'eau dure n'obstruient les jets et les roulements des bras de lavage.

Pour-retirer le bras de lavage supérieur, maintenez l'écrou et faites tournier le bras dans le sens des aiguilles d'une montre.

Pour-retirer le bras de lavage inférieur, tirez-le vers le haut.

Lavez les bras dans une eau tiède et savonnexe et nettoyez les jets à l'aide d'une brosse souple. Rincez-les complètement, puis remettez-les en place.

Maintenir votre lave-vaisselle en bon état

cApréschaque lavage

Après chaque lavage, coupe l'arrivée d'eau et laissez la porte légèrement ouverte afin que l'humidité et les odeurs puissant s'échapper.

c Debranche la prise

Débranche la prise avant toute opération de nettoyage ou de maintenance.

c Nettoyage sans solvants ni produits abrasifs

Pour nettoyer l'extérieur et les pieces en caoutchouc de votre lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous en a un chiffon impregné d'eau tiède savonneuse.

Pour éliminer les traces générées sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifique conçu pour les lave-vaisse.

c Inutilisation pendant une durée importante

Il est recommandé de lancer un cycle de lavage à vide et de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d'empêcher la formation d'odeurs à l'intérieur de l'appareil.

c Déplacer l'appareil

Si vous nevez déplacer l'appareil, essayez de le maintainir en position verticale. En cas de nécessité absolue, vous pouvez le positionné sur l'arrière.

C Joints

L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'éviter ce phénomène.

8. Consignes d'installation

Attention:

Le raccordement du lave-vaisselle aux installations electrique et hydraulique doit etre effectue par un personnel qualifie.

	! Avertissement
	Danger d'électrocution. Coupez l'alimentation électrique avant d'installer le lave-vaisselle. En cas de non-respect de ces recommendations, il peut y avoir danger de mort ou d'électrocution.

- Préparation à l'installation

L'endetroit d'installation du lave-vaisselle devrait se situer à proximé aussi bien des tuyaux pour l'arrivée l'évacuation de l'eau déjà existants que du cable d'alimentation électriques.

Afin de simplifier le raccordement des tuyaux d'évacuation du lave-vaiselle, il est conseilé de l'institier à côté du meuble de lavabo.

Remarque : vérifiez les accessoires fournis pour l'installation (crochet pour la porte d'habillage, vis)

Veuillez dire attentivement les instructions d'installation

• Les illustrations fournissent les dimensions de la niche d'installation du lave-vaisselle ainsi que le positionnement de ce dernier.

Effectuez les opérations de préparation avant de placer le lave-vaisselle à l'emplacement voulu.

1 Pour simplifier l'installation des tuyaux d'arrivée et de vidange,CHOISSEZ un emplacement pres de I'evier (voir figure 1).
2 Si le lave-vaisse est installe dans un angle, il faut penser a laisser suffisamment de place pour ouvrir la porte ( comme illustré figure 2).

[Figure 1]

Dimensions du meuble Moins de 5 mm entre le haut du lavevaisselle,le meuble et la porte extérieure alignée avec le meuble.

[Figure 2]

Espace minimal porte ouverte

- Dimensions et installation du panneau d'habillage

1 Monter le panneau d'habillage en bois comme illustré figure 3

[Figure 3]

Installer le panneau d'habillage conformément aux dimensions indiquées sur la figure

(Unité : mm)

2 Installer le crochet sur le panneau d'habillage en bois et l'accrocher à la fente de la porte extérieure (voir figure 4a). Àpres avoir positionné le panneau, le fixer à la porte extérieure à l'aide de vis et de boulons (voir figure 4b).

[Figure 4a]

Installation du panneau d'habillage

【Figure4b】

Installation de la plaque de finition en bois

1. Retirer les 4
   petites vis.
2. Les replacer par les 4 grandes vis.

Retirer les 4 petites vis.

Les remplacer par les 4 grandes vis

- Comment régler la tension du reissort de la porte

La tension des ressorts de la porte extérieure est reglee en usine. En cas d'installation d'un panneau d'habillage en bois, il faudra ajuster la tension des ressorts de la porte. Tourner la vis de reglage de maniere a ce que le dispositif de reglage tende ou detende le cable en acier (voir figure 5).

Le ressort est à la bonne tension quand la porte, complètement ouverte, reste en position horizontally et qu'il suffit, pour la fermer, de la pousser légèrement d'un doigt.

Réglage de la tension du reassert de la porte

[Figure 5]

- Raccordement du tuyau d'évacuation

Insérer le tuyau de vidange dans une conduite de vidange d'un diamètre minimal de 4 cm ou laisser couler dans l'évier en prénant soin d'éviter de plier. Utilisez le support en plastique spécial livre avec l'appareil. Le haut du tuyau doit être à une hauteur comprise entre 40 et 100 cm. L'extrémité du tuyau ne doit pas être immergée dans l'eau.

Le support de tuyau en plastique doit etre solidement fixe au mur pour empêcher le tuyau de vidange de se déplacer et ainsi eviter que I'eau ne vienne à déborder.

- Etapes d'installation du lave-vaisse

1 Installer la porte du meuble sur la porte exterieure du lave-vaisselle à l'aide des pattes de fixation fournies. Pour positionner les pattes, se servir du gabarit.
2 Régler la tension des ressorts de la porte à l'aide d'une clé en tournant dans le sens des aiguilles d'une montre pour tendre les ressorts à droite et à gauche de la porte. Si ces opérations ne sont pas effectuees, I'electroménager risque d'être endommagé ( Figure 2).
3 Brancher le tuyau de replissage à la prise d'eau froide.
4 Brancher le tuyau de vidange flexible. Se référer au schéma (Figure 6)
5 Raccorder le cordon d'alimentation.
6 Coller la bande anti-condensation sous la surface du plan de travail. Assurez-vous que la bande anti-condensation soit fixée au ras du bord du plan de travail.
7 Positionner le lave-vaissette.
8 Mettre l'appareil à l'horizontal : les pieds arrriere sont reglables par l'avant du lave-vaisselle en tournant les vis situées sur le côte droit et sur le côte gauche de l'appareil (Figure 5A). Pour régler les pieds avant, les tourner à l'aide d'une clé jusqu'à ce que le lave-vaisselle soit parfaitement à l'horizontal (Figure 5B).
9 L'appareil doit être parfaitement stable. Il y a deux façon de procéder:

A. Plan de travail standard : fixer le lavé-vaisselle au plan de travail à l'aide de deux vis à en veillant à ce qu'il n'aille pas buter contre la surface (Figure 6).
B. Plan de travail en marbre ou en granit : fixez la patte de fixation au panneau latorial du lave-vaisselle, fixez ensuite le lave-vaisselle au meuble. Placez le cache-vis en caoutchouc sur la vis (Fig. 7).

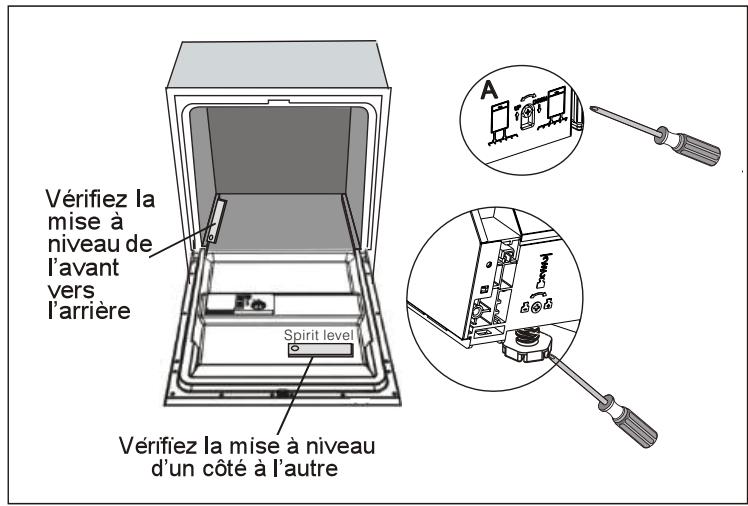

Il faut que le lave-vaisselle soit parfaitement à l'horizontal pour que les paniers fonctionnent parfaitement et fournissant des performances de lavage optimes.

1 Placez un niveau à bulle sur la porte et sur le rail du panier à l'intérieur de la cuve, comme illustré, pour s'assurer que le lave-vaisselle est bien à l'horizontale.
2 Ajustez l'horizontalité du lave-vaisselle en agissant, un par un, sur ses trois pieds de réglage.
3 Lors du réglage de l'horizontalité du lave-vaisselle, attention à ne pas le faire basculer.

[Figure 8]

Comment régler les pieds

REMARQUE :

La hauteur maximale de réglage des pieds est de 50 mm

Branchements électriques

ATTENTION!

Pour votre sécurité :

• N'utilisez pas de rallonge ou d'adaptateur avec cet apparéil.
• Quelles que soient les circonstances, veillez à ne jamais couper ouPTRirer les branchements de mise à la terre.

Alimentation électrique

Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisse à une source d'alimentation adaptée.

Utilisez des fusibles 10amp, le fusible temporisé ou le disjoncteur recommends et aménagez un circuit distinct réservé à cet apparéil.

Assurez-vous de l'existence d'un branchement de mise à la terre avant d'utiliser votre lave-vaisselle

Branchements électriques

Vérifiez les propriétés de la source d'alimentation électrique. Les propriétés relatives à la tension, la fréquence et les phases doivent correspondre à celles qui sont indiquées sur la plaque signalétique. Veiliez à ne brancher la prise au secteur qu'une fois la mise à la terre assurée. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adaptée, remplacez-laONLY que d'utiliser un adaptateur ou autre dispositif, lesquels pouvant entraîner une surchauffe et des brûlures.

Branchements d'eau froide

Raccordez le tuyau d'arrivee d'eau froide a un raccord filete 3/4 et assurez-vous qu'il soit bien serre.

Si vos tuyaux d'eau sont neufs ou n'ont pas ete utilisés pendant une durée importante, laissez d'abord couler I'eau pour vous assurer qu'elle soit daire. Cette precaution est necessaire pour eviter le risque que I'avivee d'eau soit bloquee et endommage I'appareil.

ATTENTION!

Refermez la prise d'eau après utilisation.

Positionnement de l'appareil

Placez l'appareil dans l'emplacement desirede. L'arriere devra reposer contre le mur derriere, et les cots, le long des cabinets adjacents ou des murs. Le lave-vaisselle est equiped avec le tuyau d'arrival d'eau et le tuyau d'évacuation qui peuvent etre places a coté droit ou gauche pour faciliter I'installation appropriée.

Comment vidanger l'exçédent d'eau des tuyaux

Si I'évier est situé à plus de 1 000 mm du sol, l'excedent d'eau demeurant dans les tuyaux ne peut être evacué directement dans l'évier. Il sera nécessaire de vidanger l'excedent d'eau dans un saladier ou un autre recipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier.

Sortie d'eau

Raccordez le tuyau d'évacuation. Le tuyau d'évacuation doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau d'évacuation n'est ni pié, ni écrasé.

Tuyau de rallonge

Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez a bien utiliser un tuyau similaire. Celui-ci ne doit pas exceder 4 metres de longueur, a defaut de quoi la performance du lave-vaiselle pourrait etre réduite.

Raccordement du siphon

La distance entre le raccord d'évacuation et le fond de l'appareil ne doit pas excéder 1000 mm. Le tuyau d'évacuation doit être fixé.

Démarrage du lave-vaisselle

Il convient d'effectuer les vérifications suivantes avant demettre en route notre lave-vaiselle.

1 Le lave-vaisselle est bien à niveau et correctement installé
2 La valve d'arrivée d'eau est ouverte
Pour éviter toute fuite d'eau, vérifie que la valve d'arrivée d'eau est bien raccordée au lave-vaisselle
4 Les câbles sont solidement raccordés
5 L'appareil est sous tension
6 Les tuyaux d'arrivée d'eau et de vidange neprésentent aucun noeud
Tous les matériaux d'emballage et toute la documentation ont ete retirés du lavevaisselle.
REMARQUE: Àprous installation, veillez à conserver ce guide d'utilisation : son contenu est très utile pour les utilisateurs.

9. Guide de dépannage

Avant de faire appel à un technicien

Vous reférer aux tableaux suivants peut vous éviter de devoir appeler un technicien.

Problèmes techniques	Problème	Causes possibles	Que faut-il faire ?
	Le lave-vaiselle ne démarre pas	Un fusible ou le disjoncteur a sauté	Changez le fusible ou rétabliesez le disjoncteur. Débranche tous autres apparciels électriques branchés sur le même circuit que votre lave-vaiselle
		L'apparéil n'est pas sous tension	Vérifiez que le lave-vaiselle est sous tension et que la portee est bien fermée. Vérifiez que le cable d'alimentation est bien branché à la prise secteur.
		La pression de l'eau est faible	Vérifiez que l'accrédée et que le robinet est ouvert.
		La porte du lave-vaiselle n'est pas bien fermée.	Assurez-vous de bien fermer la porte et le loquet.
	Le lave-vaiselle ne pompé pas l'eau	Nœud dans le tuyau d'évacuation	Vérifiez l'état du tuyau d'évacuation.
		Filtre bouché	Vérifiez l'état du filtre primaire (cf. rubrique intitulée « Nettoyer le filtre »)
		Évier bouché	Vérifiez l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché. Si l'eau de votre écvier ne s'évacue pas correctement, il est probable que vous deviaz faire appel à un plombier只想 qu'à un technicien spécialisé dans la gestion des lave-vaiselle.
Problèmes généraux	Mousse dans la cuve	Détergent non adapté	Utilissez uniquement du détergent spécial lave-vaiselle pour éviter la formation de mousse. Si cela se produit, ouvrez le lave-vaiselle et laissez la mousse s'évaporer. Versez 3 ou 4 litres d'eau froide dans la cuve. Fermez le lave-vaiselle en fermant le loquet, puis sélectionné un cycle. Le lave-vaiselle commencera par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifie que la mousse ait bien disparu. Renouvelez l'opération si nécessaire.
		Produit de rincege renversé	Nettoyez toujours immédiatement tout produit de rincege renversé.
	Intérieur de la cuve taché	Un détergent contenant du colorant a été utilisé	Vérifiez que le détergent utilisé ne compte aucun colorant.
	Pellicule blanche sur les surfaces internes	Minéaux contenus dans une eau dure	Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaiselle et veillez à porter des gants en caoutchouc. N'utilise jamais d'autres produits que ceux qui sont destinés aux lave-vaiselle afin d'éviter tout risque de formation de mousse.
	Taches de rouille sur les couverts	Les couverts tachés ne sont pas résistant à la corrosion.
		Aucun programme n'a été lancé après l'avout du sel pour lave-vaiselle. Des traces de sel se sont mélées au cycle de lavage.	Lancez toujours le programme de lavage rapide sans placer de couverts dans le lave-vaiselle et sans la fonction Turbo (si elle est disponible) après avoir ajouté du sel pour lave-vaiselle.
		Le couvercle de l'adoucisseur n'est pas bien fermé.	Inspectez le couvercle et assurez-vous qu'il est bien fermé.
Bruit	Bruits de chic dans le lave-vaiselle	Un des bras de lavage se heurte contre l'un des ustensiles présents dans le panier situé en-dessous ou au-dessus.	Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras de lavage.
	Cliqueis dans le lave-vaiselle	Des couverts ont été renversés dans le lave-vaiselle.	Mettez le programme en pause et réorganisez la disposition de vos couverts.
	Bruits de chic dans les conduits d'eau	Ceci peut être dû à l'installation sur place ou aux sections des conduits.	Ceci n'a aucin impact sur la performance du lave-vaiselle. Si vous ave des doutes, faites appel à un plombier qualifié.
Lavage non satis-faisant	La vaiselle n'est pas propre	La vaiselle n'a pas été correctement placée dans le lave-vaiselle.	Cf. rubrique « Remplir les paniers du lave-vaiselle »
		Le programme choisi n'éait pas assez puissant.	Sélectionnez un programme plus intensif. Cf. « Tableau des cycles de lavage ».
		La quantité de détergent n'était pas suffisante.	Ajoutez plus de détergent ou changez de détergent.
		Des ustensilesBloquent la course des bras de lavage.	Réorganisez la disposition de vos ustensiles afin que les bras de lavage puissant tourner librement.
		Le dispositif de filtration Situé à la base de l'appareil n'est pas propre ou n'est pas bien installé. Ceci peut bloquer les jets des bras de lavage.	Nettoyez et/ou replacez correctement le dispositif de filtration. Nettoyez les bras de lavage. Cf. « Nettoyer les bras de lavage »
	Verres troubles	Association d'une eau douce avec trop de détergent.	Utilise moins de détergent si vous ave une eau douce, et sélectionnez un cycle plus court pour laver les verres et optimiser leur propre.
	Traces noires ou grises sur la vaisselle	Des ustensiles en aluminium ont frotti contre votre vaisselle.	Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour éliminer les traces.
	Reste de détergent dans les bacs	Des ustensilesBloquent les bacs à détergent.	Réorganisez la disposition de votre vaisselle.
Séchage non satis-faisant	La vaiselle n'est pas sèche	Mauvaise disposition des ustensiles	Respectez les consignes de replissage du lave-vaiselle.
		Quantité de produit de rinceuge insuffisante	Augmentez la quantité de produit de rinceage/remplissez le compartment à produit de rinceage.
		La vaiselle a été sortie tropôt	Ne videz pas toute lave-vaiselle immédiatement après le cycle de lavage. Ouvrez légersement la porte pour que la vapeur puisse s'échapper. Attendez que votre vaisselle soit à peine tiège au toucher pour vider toute lave-vaiselle. Videz le panier du bas en premier lieu afin d'éviter que de l'eau ne s'écoulé depuis la vaisselle du panier du haut dans celui du bas.
		Le programme choisi n'était pas adapté	Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée.
		Les couverts présentent un revêtement de mauvaise qualité	L'évacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaiselle.

Vous ave la possibilité de revenir r tout moment aux différents réglages usine.

Pour cela se référer aux différentes pages concernant les réglages.

CODES D'ERREUR

En cas de dysfonctionnement, le lave-vaisselle affiche un code d'erreur. Le tableau suivant présente les codes d'erreur possibles ainsi que leurs causes.

Code	Signification	Causes possibles
Levoyant Rapide clignote rapidement	Délai d'arrivée d'eau plus long.	Le robinet est fermé, l'arrivée d'eau est bloquée ou la pression de l'eau est trop faible.
Les voyants Verre et Rapide clignotent rapidement.	Température requise non atteinte.	Dysfonctionnement de l'élement chauffant.
Levoyant ECO clignote rapidement	Débordement.	Un élément du lave-vaiselle fuit.
Levoyant 58 min clignote rapidement.	Mauvaise orientation du robinet d'alimentation.	Circuit ouvert ou court-circuit de la valve de distribution.
Les voyants 58 min, ECO et Rapide clignotent rapidement	Défaut de communication entre la carte principale et la carte d'affichage.	Circuit ouvert ou court-circuit de la communication.

AVERTISSEMENT

• En cas de débordement, coupez l'arrivée d'eau avant d'appeler un technicien.
• En cas de présence d'eau dans la base de la cuve suite à un débordement ou à une petite fuite, retirez l'eau avant de redémarrer le lave-vaisselle.
• Si vous ne parvenez pas à résoudre un code d'erreur, veuillez faire appel à un technicien professionnel.

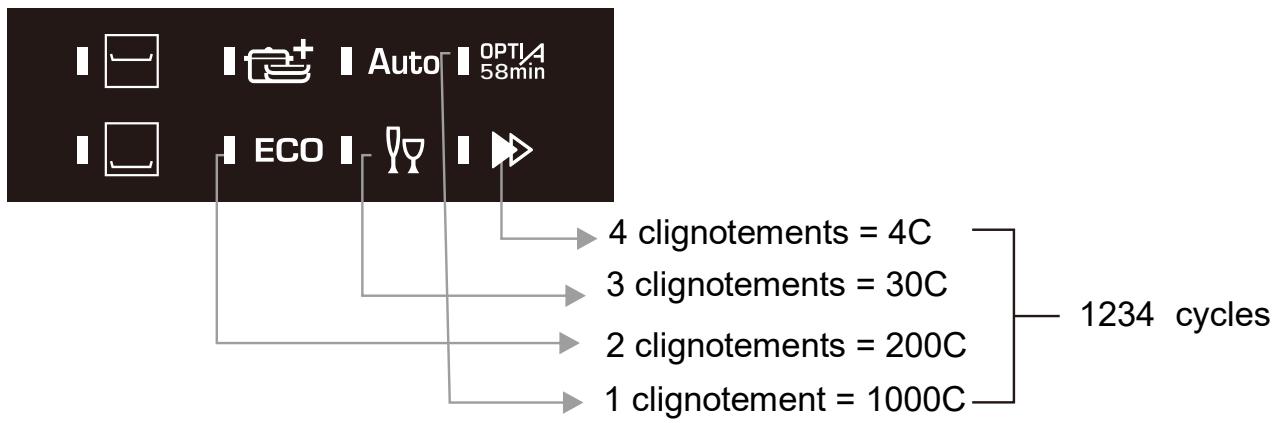

COMPTEUR D'UTILISATIONS

Ce modèle n'était pas équipé d'un écran d'affichage, le nombre de cycles est indiqué par 4 LED de la manière suivante :

1. Lorsque le cable d'alimentation est branché mais que le lave-vaisselle n'est pas allumé, ouvre la porte et maintenez appuyé le bouton Départ différépendant 5 secondes pour afficher le nombre d'utilisations de l'appareil ;
2. Le nombre de cycles sera indiqué en commençant par le chiffre des unités jusqu'àu chiffre des milliers, selon la sequence suivante : le clignotement du voyant Rapide indique le chiffre des unités, le clignotement du voyant Verre indique le chiffre des dizaines, le clignotement du voyant ECO indique le chiffre des centaines et le clignotement du voyant 58 min indique le chiffre des milliers ;
3. Par exemple, le compte de 1234 cycles sera indiqué comme sur l'illustration ci-dessous :

Hauteur :	815 mm
Largeur :	598 mm
Profondeur :	550 mm (porte fermée)
Alimentation électrique :	cf. plaque signalétique
Capacité :	14 couverts

PROCÉDURE DE

REMLISSAGE DES PANIERS

SELON LA NORME EN60436 :

1. Panier du haut :

Numéro	Type de vaissette
1	Tasses
2	Soucoupes
3	Verres
4	Grandes tasses
5	Marmite
6	Petite casserole

2. Panier du bas :

Numéro	Type de vaiselle
7	Assiettes à dessert
8	Assiettes plates
9	Assiettes creuses
10	Plat ovale
11	Assiettes à dessert en mélamine
12	Bols en mélamine
13	Bol en verre
14	Bols à dessert
15	Panier à couverts

Attention:

Le non-respect du plan de chargement pourrait entraîner une mauvaise qualité de lavage.

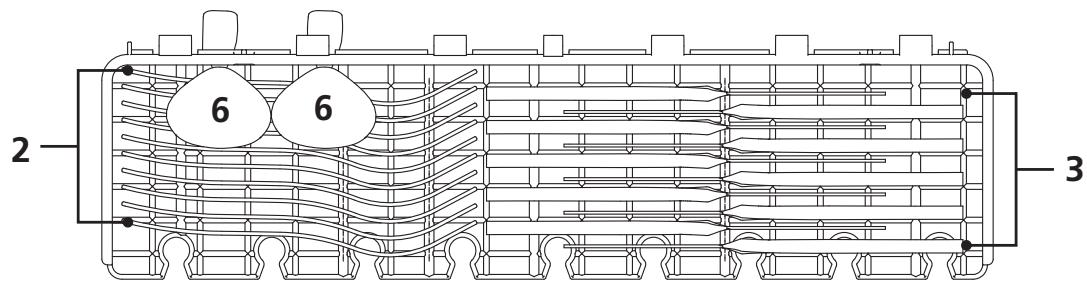

3. Tiroir à couverts :

REMARQUE :

placez les ustensiles plats et légers sur l'étagère. Le poids total est inférieur à 1,5 kg.

4. Panier à couverts :

Informations destinées aux tests de

comparabilité selon la norme EN 60436 :

Capacité : 14 couverts

Position du panier du haut : basse

Programme : ECO

Nombre de modes avec distribution du

produit de rinceage: position 5

Réglage de l'adoucisseur : H3

Numéro	Type de vaisselle
1	Cuillères à soupé
2	Fourchettes
3	Couteaux
4	Cuillères à thé
5	Cuillères à dessert
6	Cuillères à servir
7	Fourchettes à servir
8	Cuillères à saUCE

ACCES BASE DE DONNEES

Afin d'acceder aux informations concernant votre modèle, stocké dans la base de données des produits, conformément au règlement (UE) 2019/2017 et relatif à l'étiquetage énergétique, veuillez-vous connecter au site internet : https://eprel.ec.europa.eu/

Rechercher la reférence de votre apparéil sur le site internet en entrant la reférence service qui est indiquée sur la plaque signalétique de votre apparéil.

Un autre moyen d'acceder à ces informations est de flasher le code « QR » prisent sur l'étiquette énergétique de votre produit.

FR ServiceAprès-vente:

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

consulter notre site: www.brandt.fr
nous écrire à l'adresse postale suivante :

Service Consommateurs BRANDT

5 avenue des Béthunes

CS69526 SAINT OUEN L'AUMONE

95060 CERGY PONTOISE CEDEX

nous appeler du lundi au vendredi de 8h30 à 18h00 au:

0 892 02 88 01

Service 0,50 € / min + prix appel

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros RCS Nanterre 801 250 531.

2- INTERVENTIONS FRANCE

Les éventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque. Lors de votre appel, afin de facilititer la prise en charge de votre demande, munissez-vous des références complètes de votre apparéil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

B: Référence commerciale
C:Référence service
H:Numéro de série

Vouspouvez nos contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 25 25

Service gratuite + prix appel

Pèces d'origine :

Lors d'une intervention, demandez l'utilisation exclusive de pieces détachées certifiées d'origine.

INFORMATION :

La durée minimale de mise à disposition des pieces de rechange inscrites dans la liste du Règlement Européen 2019-2022-EU et accessibles notamment à l'utilisateur de l'appareil, est de 10 ans dans les conditions prévues par ce même règlement.
