160W ECOFLOW - Panneau solaire ECOFLOW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire pliable monocristallin 160W
Marque	EcoFlow
Modèle	160W
Puissance nominale	160W (±5W)
Tension à vide (Voc)	21,4 V
Tension optimale (Vmp)	18,2 V
Courant de court-circuit (Isc)	9,6 A
Courant optimal (Imp)	8,8 A
Efficacité	21-22%
Type de cellules	Silicium monocristallin
Connecteur sortie	MC4
Port d'entrée centrale	XT60
Indice de protection	IP67 (étanche à l'eau et à la poussière)
Dimensions déplié	68 x 157 x 2,4 cm
Dimensions plié	68 x 42 x 2,4 cm
Poids total	7,0 kg (panneau seul : 5,0 kg)
Température d'utilisation et stockage	-20°C à 85°C
Garantie	12 mois (peut varier selon législation locale)
Compatibilité	Centrales électriques portables EcoFlow (DELTA, RIVER)
Accessoires inclus	Panneau solaire, housse de transport/support, manuel d'utilisation et carte de garantie
Accessoires optionnels	Câble MC4 vers XT60, câbles de connexion parallèle/série
Montage	Pliable avec support intégré, angle réglable de 60° à 90°
Sécurité	Ne pas utiliser par temps orageux ou vents forts ; éviter les pressions extérieures
Entretien	Nettoyer avec un jet d'eau léger ; ne pas utiliser de nettoyeur haute pression
Réparabilité	Pièces détachées disponibles (câbles, connecteurs) ; contacter le service client EcoFlow

FOIRE AUX QUESTIONS - 160W ECOFLOW ECOFLOW

Quelle est la puissance du panneau solaire EcoFlow 160W ?

La puissance nominale est de 160W (±5W) avec une tolérance de 5%.

Le panneau solaire EcoFlow 160W est-il étanche ?

Oui, il est classé IP67, ce qui signifie qu'il peut être immergé jusqu'à 1 mètre d'eau pendant 30 minutes et résiste à la poussière.

Comment installer le panneau solaire EcoFlow 160W ?

Dépliez le panneau, fixez-le sur le boîtier support à l'aide des mousquetons, puis connectez le connecteur MC4 au câble MC4 à XT60 (vendu séparément) et branchez le XT60 dans la centrale EcoFlow.

Puis-je connecter plusieurs panneaux solaires EcoFlow ?

Oui, vous pouvez les connecter en parallèle ou en série à l'aide de câbles de connexion adaptés (vendus séparément). Consultez le manuel pour le schéma de câblage.

Quelle est la compatibilité avec les centrales électriques EcoFlow ?

Ce panneau est compatible avec les centrales des séries EcoFlow DELTA et EcoFlow RIVER via le port XT60.

Comment nettoyer le panneau solaire ?

Utilisez un jet d'eau léger pour le nettoyer. Évitez les nettoyeurs haute pression qui pourraient endommager les cellules.

Puis-je utiliser le panneau par mauvais temps ?

Il est préférable de ne pas utiliser le panneau lors d'orages, vents forts ou grêle. La plage de température optimale est de -20°C à 85°C.

Le panneau stocke-t-il de l'énergie ?

Non, le panneau convertit l'énergie solaire en électricité et la transmet directement à une centrale EcoFlow. Il ne stocke pas d'énergie.

Quelles sont les dimensions et le poids du panneau ?

Déplié : 68 x 157 x 2,4 cm ; plié : 68 x 42 x 2,4 cm. Poids total : 7,0 kg (panneau seul : 5,0 kg).

Quelle est la garantie du panneau solaire EcoFlow 160W ?

La garantie est de 12 mois, mais peut varier selon les lois et réglementations locales.

MODE D'EMPLOI 160W ECOFLOW ECOFLOW

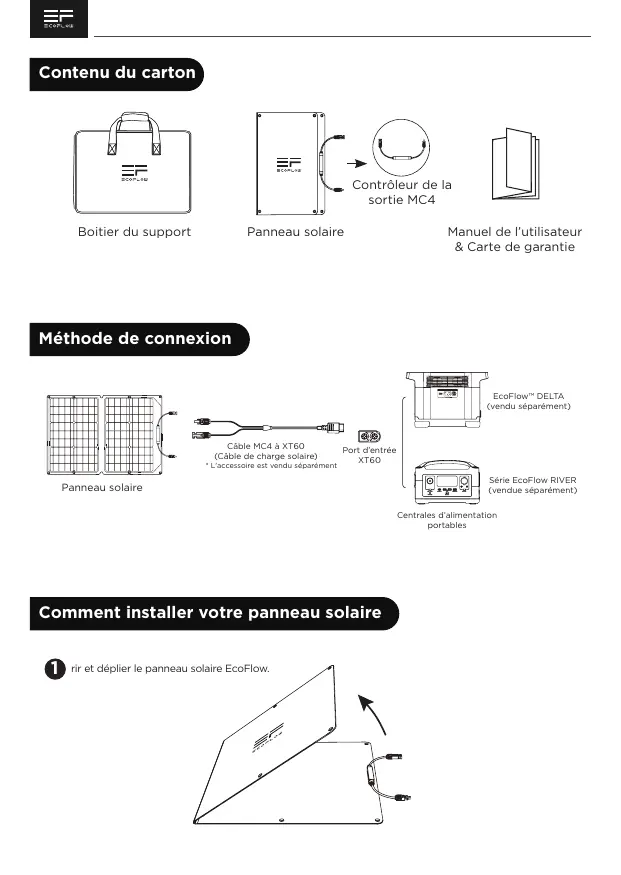

Manuel de l'utilisateur & Carte de garantie

Méthode de connexion

Panneau solaire

Cable MC4 à XT60

(Cable de charge solaire)

• L'accessoire est vendu séparément

Port d'entrée XT60

EcoFlow DELTA (vendu sépérément)

Centrales d'alimentation portables

Serie EcoFlow RIVER (venlude séparation)

Comment installer votre panneau solaire

1 rir et déplier le panneau solaire EcoFlow.

Ajustez le panneau solaire sur le boitier du support.

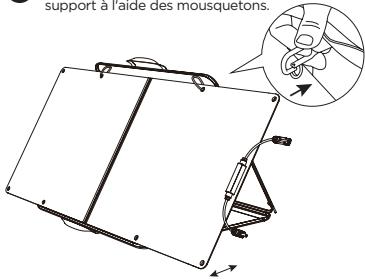

Fixez le panneau solaire sur le boitier du support à l'aide des mousquetons.

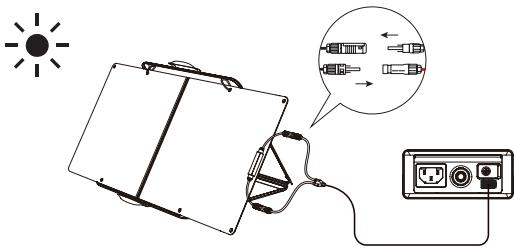

4 Connectez le connecteur MC4 du panneau solaire au cable MC4 à XT60 (cable de charge solaire, vendu séparation) et branche le cable MC4 à XT60 au port XT60 de la centrale EcoFlow.

5 Afin d'augmenter l'efficacite du panneau solaire EcoFlow, utiliseze-le en plein soleil, positionnez-le perpendicularairement a la lumiere du soleil et rassurez-vous que les pannaux solaires ne sont pas abstruents.

6 Le boitier de transport sert egallement de support, qui vous permet de positionner le panneau solaire a un angle de 60^ à 90^

Raccordement des panneaux solaires en parallèle ou en série

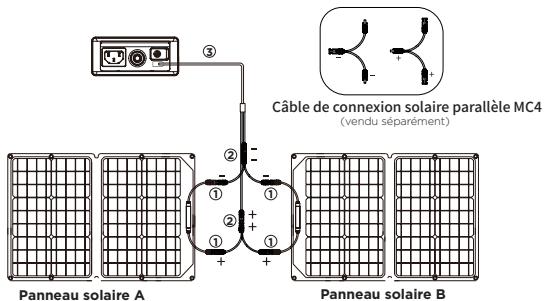

Câblage des panneux solaires en parallelle

(voir la figure ci-dessous)

1. Connectez les pôles positifs des panneaux solaires avec les pôles positifs du cable de connexion parallèle solaire MC4. Connectez les pôles négatifs des panneaux solaires avec les pôles négatifs du cable de connexion parallèle solaire MC4;
2. Connectez les connecteurs du cable parallele (cote soit) avec les connecteurs MC4 du cable MC4 à XT60 (vendu séparation);
3. Branchez le connecteur XT60 du cable MC4 à XT60 au port XT60 de la centrale d'alimentation portable EcoFlow.

Consultez les manuels dinstructions des centrales d-alimentation EcoFlow specifiques pour avoir plus d'informations sur le raccordement des panneux solaires

Câblage des panneux solaires en série

(voir la figure ci-dessous)

1. Connectez le connecteur male d'un panneau solaire au connecteur fémelle de l'autre panneau solaire ;
2. Connectez les connecteurs MC4 du panneau solaire au cable MC4 à XT60 (venu séparation);
3. Branchez le connecteur XT60 du cable MC4 à XT60 au port XT60 de la centrale d'alimentation portable.

Consultez les manuels d'instructions des centrales d'alimentation EcoFlow spécifiques pour avoir plus d'informations sur le raccordement des panneaux solaires.

Consultez les manuels d'instructions des centrales d'alimentation EcoFlow spécifiques pour avoir plus d'informations sur le raccordement des panneaux solaires.

FAQ

Les panneaux solaires EcoFlow sont-ils étanches?

Les panneux solaires EcoFlow sont classés IP67, ce qui signifie qu'ils peuvent être immershés dans une masse d'eau jusqu'à un mètre de profondeur pendant 30 minutes. Ils sont également étanches à la poussière, durables et adaptés à une utilisation en extérieur. Si vous souhaïze nettoyer vos panneau solaire, utilisez un léger jet d'eau et n'utilise pas de sources d'eau à haute pression telles qu'un jet de pulvrisiation, car une pression élevée pourrait endomgar les panneux solaires.

La vitesse de charge des panneaux solaires EcoFlow varie-t-elle?

La vitesse de charge des panneux solaires varie en fonction des conditions de fonctionnement et de l'environnement :

La météo : Les panneaux solaires peuvent avoir des rendements plus faibles dans des conditions de froid, de nuages et de plüie ;

Orientation: Les panneaux solaires peuvent avoir des rendements plus faibles lorsqu'ils ne sont pas orientés directement vers la position du soleil;

Obstructions: Les panneux solaires peuvent avoir un rendissement plus faible lorsqu'ils sont placés à l'ombre, derrière d'autres ou derrière une fénête.

Avertissement : Évitez d'appliquer une pression extérieure sur les panneaux solaires ; cela pourrait endommager les cellulues des pannaux solaires et enraigner un baisse de rendement.

Les panneaux solaires EcoFlow peuvent-ils etre utilisés dans des conditions météorologiques extrêmes?

Veuillez utiliser les panneux solaires dans des conditions métarologoriques stables. La plage de température optimaie pour une utilisation et un stockage normal des panneux solaires EcoFlow est de -4^ à 185^ ( -20^ à 85^ ).

Avertissement: N'utilise pas les panneux solaires dans des conditions météorologiques extrêmes, telles que des orages, des vents forts et des tentées de grèle.

Les panneaux solaires EcoFlow peuvent-ils stocker de l'énergie?

Les panneux solaires convertissant l'énergie solaire en électricité et la transmettant sous forme de courant continu à une centrale EcoFlow. Il ne stockent pas l'énergie eux-memes.

Spécifications techniques

Panneau solaire de 160W

Pauschia nominale : 160W(+/-5W)*

Tension à vide : 21,4V (Vmp 18,2V)

Courant de court-circuit : 9,6A (Imp 8,8A)

Efficacité : 21%-22%

Type de cellule : Silicium monocrystallin

Type de connecteur : MC4

Température de fonctionnement & stockage: -4° F à 185° F (-20°C à 85°C)

Généralités

Poids : 15,4 lb (7,0 kg)

Panneau solaire : 11 lb (5,0 kg)

Dimension déplée : 26,8*61,8*1,0 in (68*157*2,4 cm)

Dimension réplée : 26,8*16,5*1,0 in (68*42*2,4 cm)

Garantie : 12 mois*La période de garantie peut varier en fonction des lois stégrétements locales.

Testé et certifié

Panneau solaire de 60W

Puisance nominale : 60W(+/-5W)*

Tension à vide : 21,6V(Vmp 18,2V)

Courant de court-circuit : 3,5A (Imp 3,3A)

Efficacité : 21%-22%

Type de cellule : Silicium monocristallin

Type de connecteur : MC4

Température de fonctionnement & stockage: -4° F à 185° F (-20°C à 85°C)

Généralités

Poids : 8,8 lb (4kg)

Panneau solaire : 4,4 lb (2,0kg)

Dimension déplée : 21*32,1*1,0 in (53,7*81,5*2,4 cm)

Dimension repliée : 21*16,5*1,0 in (53,7*42*2,4 cm)

Garantie : 12 mois La période de garante peut varier en fonction des lois et rédigements locales.

Testé et certifié

Panneau solaire de 110W

Puisance nominale : 110W(+/-5W)*

Tension à vide : 21,7V (Vmp 18,5V)

Courant de court-circuit : 6,3A (Imp 6,0A)

Efficacité : 21%-22%

Type de cellule : Silicium monocristallin

Type de connecteur : MC4

Température de fonctionnement & stockage -4° F à 185° F (-20°C à 85°C)

Généralités

Poids : 13,2 lb (6kg)

Panneau solaire : 8,8 lb (4kg)

Dimension déplée : 20,2*62,5*1,0 in (51,4*158*2,4 cm)

Dimension replée : 20,2*16,5*1,0 in (51,4*42*2,4 cm)

Garantie : 12 mois *La période de garantie peut varier en fonction des lois étréglementations locales.

Testé et certifié

E C O F L O W

太陽能充電板

包装内容

太陽能充電板保護套 (支架)

太陽能充電板

用户手册和保修卡

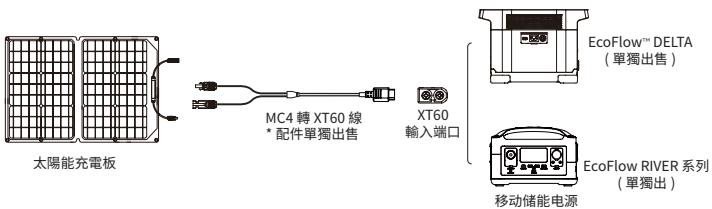

如何連接
