MODE D'EMPLOI BWT B.MAX STATION ANTITARTRE BWT

Composition de la STATION ANTITARTRE 4-en-1 Caractéristiques Techniques. Position de la tête du filtre MONTAGE ET MISE EN FONCTIONNEMENT.

MAINTENANCE ET ENTRETIEN

Procédure de remplacement des cartouches.

Nous sommes persuadés que la STATION ANTITARTRE B.Max vous donnera entière satisfaction. Votre STATION ANTITARTRE B.Max vous offre de nombreux avantages : - Elle prolonge la durée de vie de vos installations et appareils ménagers en les protégeant contre les impuretés et particules de l’eau ; - Elle protège vos canalisations contre les effets du tartre et de la corrosion ; - Le traitement antibactérien exclusif du manchon prévient la prolifération bactérienne sur la cartouche. La STATION ANTITARTRE B.Max est un kit complet de filtration. Il comprend une cartouche antitartre 4-en-1, qui : - retient les particules en suspension jusqu’à 20 microns ; - prévient la formation du tartre et de la corrosion grâce à ses billes de silicophosphate ; - empêche la prolifération bactérienne sur la cartouche grâce à son traitement bactériostatique exclusif. Pour être sûr d'obtenir les meilleurs résultats, nous vous prions de bien vouloir respecter les instructions suivantes.

DESCRIPTIF DE L'APPAREIL

La STATION ANTITARTRE B.Max est livrée montée, prête à installer impérativement sur l’arrivée d’eau froide. COMPOSITION DE LA STATION ANTITARTRE 4-en-1 Dans un carton, vous trouverez les pièces suivantes : - le présent mode d'emploi et instructions de montage ; - une cartouche antitartre 4-en-1 avec manchon filtrant bactérostatique et billes de silicophosphate ; - une clé de desserrage des bols et de manoeuvre du bypass ; - 2 raccords d'installation ; - 1 filtre-pot avec bypass intégré (au niveau de la tête du filtre). Manœuvre à effectuer avec la clé fournie ; - 1 support mural (sans les vis de fixation).

CARACTÉRISTIQUES TECHNIQUES

- Débit maximal : 1500 Litres/heure - Pression Maximum admissible : 5 Bars - Température maximale de l’eau : 25°C - Température maximale de l'air ambiant : 27°C - Diamètre de raccordement Entrée/Sortie : 20/27 mm - Corps en polypropylène & joints en EPDM - Dureté totale maximale (admissible) : 45°f - Dureté carbonatée maximale (admissible) : 36°f - Température maximale de l’eau traitée : 80°C POSITION DE LA TÊTE DE FILTRE - BY-PASS : Appareil hors-service avec passage d’eau ; - COUPURE : Appareil hors-service sans passage d’eau ; - FILTRE : Appareil en service. Notice technique BWT B.MAX STATION ANTITARTRE - code 125548740 - Rev O - 02/03/2022 Français

Avant le montage, prévoir obligatoirement (non fournis) : - un détendeur de pression adéquat en amont (taré à 3,5 Bars maximum), - un clapet anti-retour en aval, - une membrane anti-bélier au point le plus haut de la maison. TRÈS IMPORTANT : Cet appareil n’est pas adapté au traitement d’eau des chaudières équipées d’un micro-échangeur instantané. Dans ce cas, nous vous recommandons un traitement par un adoucisseur d’eau.

ÉTAPE 1 - PROCÉDURE DE MONTAGE

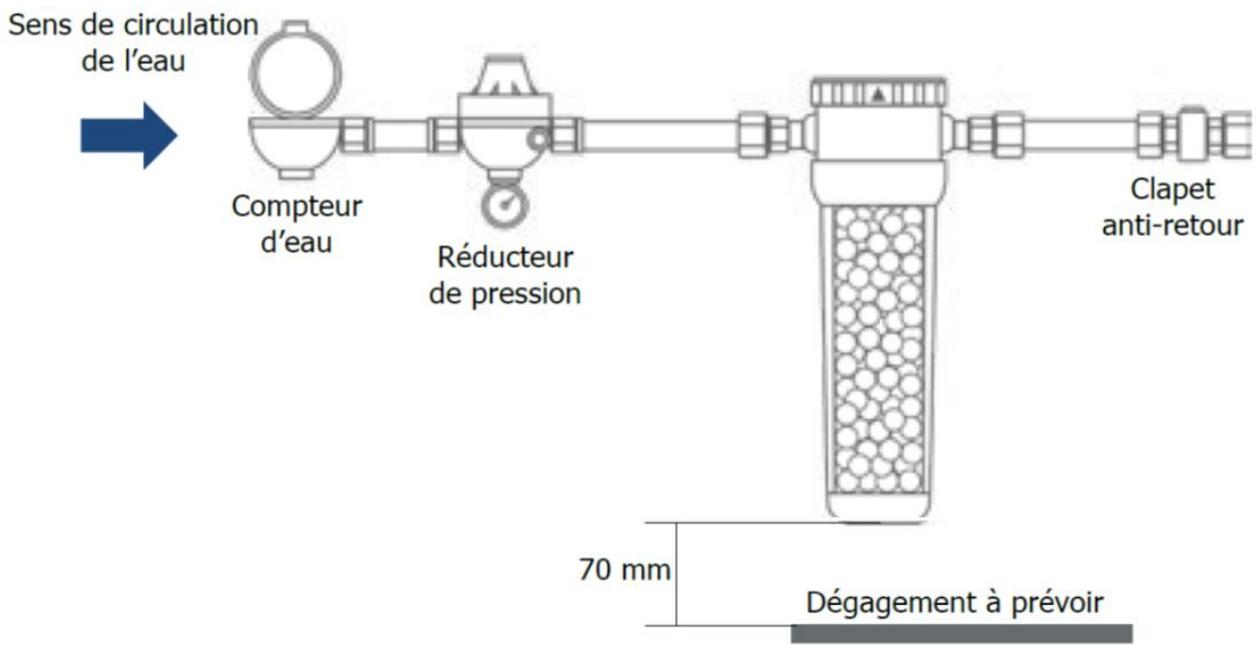

Choisissez un espace d'installation permettant d'effectuer un raccordement simple au réseau d'alimentation en eau (après le compteur d’eau et avant les appareils ménagers). Veillez à laisser suffisamment d'espace sous le filtre pour le montage et le remplacement des cartouches (70 mm au minimum). Sens de circulation = de l'eau a \ dar CITE) mb CEE DE —NE Compteur Ô CARE d'eau ; anti-retour Réducteur de pression 70 mm Dégagement à prévoir

ÉTAPE 2 - INSTALLATION

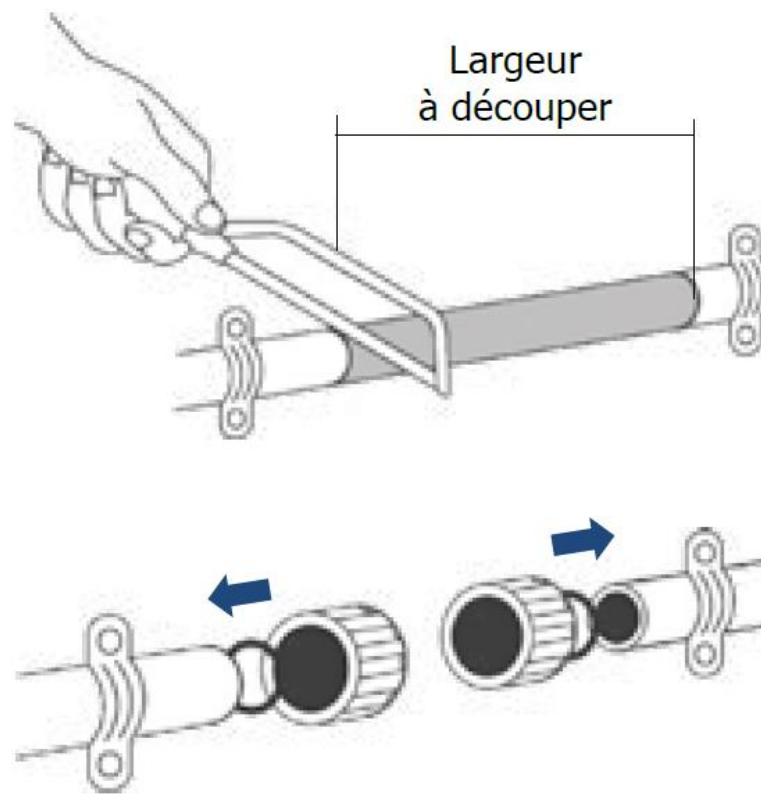

Coupez l’arrivée d’eau principale et ouvrez un robinet pour vidanger la tuyauterie. Mesurez la largeur de l'appareil. À l’aide d’une scie à métaux ou d’un coupe tube, coupez la canalisation à la largeur mesurée. Posez de chaque côté de la canalisation coupée, 2 raccords rapides (non fournis) et un joint instantané. 4 Notice technique BWT B.MAX STATION ANTITARTRE - code 125548740 - Rev O - 02/03/2022

Largeur à découper BWT préconise le montage de la STATION ANTITARTRE B.Max à l’aide de flexibles en amont et en aval afin d'éviter d'éventuels dégâts suite à des « coups de bélier », ou la pose d’un réducteur de pression à l’arrivée d’eau générale afin de protéger tout votre réseau contre les coups de bélier.

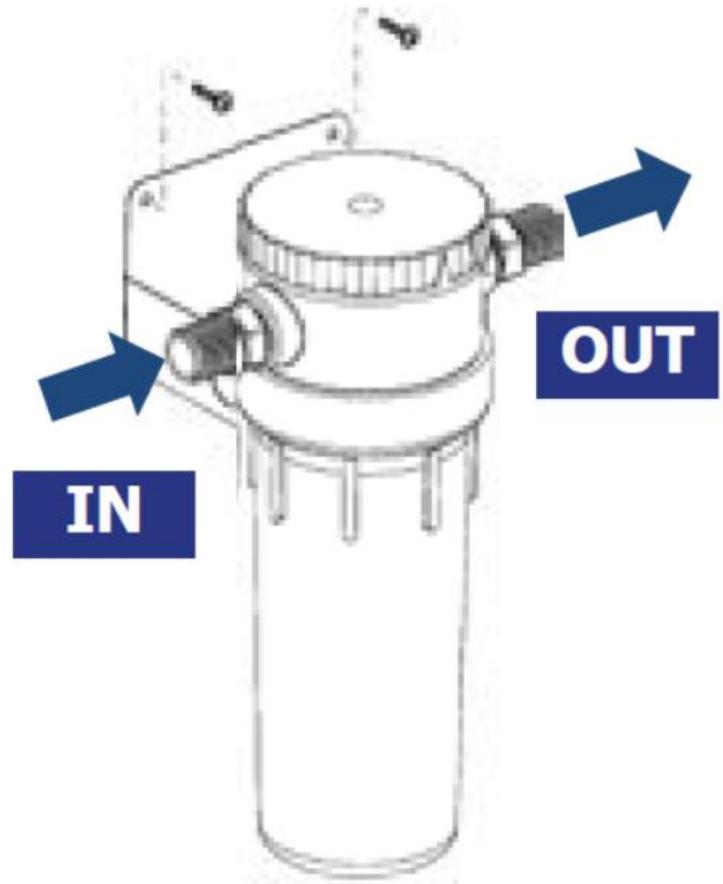

Fixez la STATION ANTITARTRE B.Max sur l’équerre de fixation spécifique fournie pour assurer son bon maintien. Vérifiez que le sens de circulation du fluide par rapport à l’appareil est bien positionné comme tel (flèche indiquée sur le filtre) : Entrée (IN) : - arrivée d’eau principale vers filtre. Sortie (OUT) : - filtre vers alimentation générale de la maison. Notice technique BWT B.MAX STATION ANTITARTRE - code 125548740 - Rev O - 02/03/2022 Français

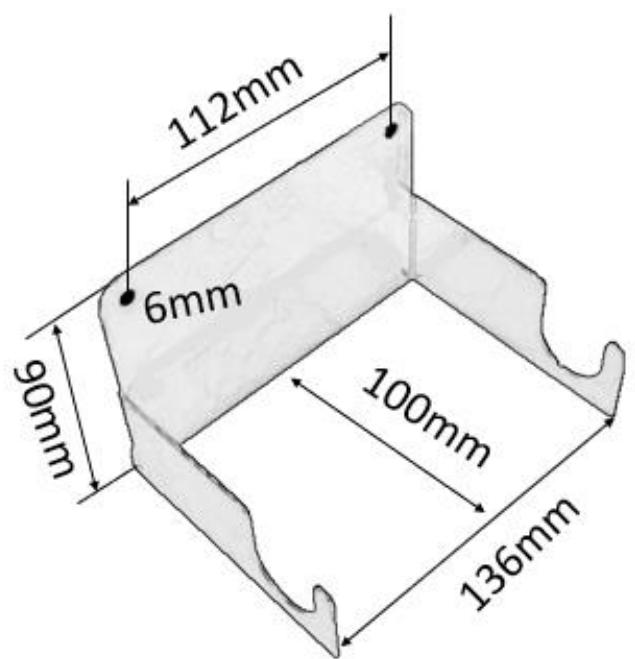

Français vis 6mm non fournies Fixer solidement l’équerre par l'intermédiaire de 2 vis (non fournies) d’un diamètre de 5 mm adaptées au support de pose de l’équerre de la STATION ANTITARTRE B.Max (briques, cloison de plâtre, Etc...).

ÉTAPE 4 - VÉRIFICATIONS

Vérifiez le serrage de tous les raccords et des bols. Vérifiez le sens de passage de l’eau (ÉTAPE 3) à travers la cartouche 4-en-1 (IN-OUT). 6 Notice technique BWT B.MAX STATION ANTITARTRE - code 125548740 - Rev O - 02/03/2022

À l’aide de la clé de manoeuvre, assurez-vous que la tête de filtre est en position « BY-PASS ». ÉTAPE 5 - RINÇAGE ET PURGE FILTRE 1 Ouvrez un robinet en aval de la STATION ANTITARTRE B.Max afin de rincer et purger votre nouvelle cartouche. À l’aide de la clé de manoeuvre, positionnez la tête du filtre sur la position « FILTRE ». FILTRE Laissez couler environ 5 litres d’eau pour rincer la cartouche, puis fermer le robinet aval. Votre STATION ANTITARTRE B.Max est prête à l'emploi.

MAINTENANCE ET ENTRETIEN

Pour bénéficier d’une filtration optimale, la cartouche de rechange 4-en-1 doit être remplacée au moins une fois par an (200 m3 maximum). IMPORTANT : Seule l’utilisation de cartouches d’origine vous permettra de garantir les performances de votre STATION ANTITARTRE B.Max. En cas de période de stagnation de plus de 4 semaines, il est fortement recommandé : - de mettre l'appareil en « BY-PASS » ; - de remplacer la cartouche.

PROCÉDURE DE REMPLACEMENT DES CARTOUCHES

ÉTAPE 1 - À l’aide de la clé de manoeuvre, passez la tête du filtre en position « BY-PASS ». Notice technique BWT B.MAX STATION ANTITARTRE - code 125548740 - Rev O - 02/03/2022 Français

Français ÉTAPE 2 - Retirez la cartouche 4-en-1 du filtre en manœuvrant la clé de desserrage dans le sens horaire. ÉTAPE 3 - Procédez à l'installation de la cartouche neuve telle que décrit ci-contre. ÉTAPE 4 - Remettez votre STATION ANTITARTRE B.Max en service en suivant les étapes 5 et 6 de mise en service décrites ci-dessus.

PROBLÈMES, CAUSES & REMÈDES

Si votre appareil présente un fonctionnement incorrect, veuillez contrôler les points suivants. Vous pouvez aussi contacter notre Service Consommateurs qui se tient à votre disposition. Problèmes Causes possibles Remèdes Casse du bocal du filtre Mise en place des bocaux après changement des cartouches et resserrage avec la clé de manœuvre Serrez les bocaux à la main et utilisez de la graisse Silicone (de qualité alimentaire) sur le filetage et sur le joint torique des bocaux Retour d’eau chaude Prévoyez impérativement un clapet anti-retour monté en aval de la Station Antitartre 4-en-1 Pas de limiteur de pression installé ou pas de membrane anti-bélier Installez obligatoirement un limiteur de pression et/ou une membrane anti-bélier Les cristaux de silicophosphate sont désagrégés Retour d’eau chaude Prévoyez impérativement un clapet anti-retour monté en aval de la Station B-Max Clé de démontage / Code article : S9010396 Filtre vide / Code article : S1010714 Joint de bol de filtre / Code article : S9010398 Cartouche 4-en-1 de rechange (à remplacer au maximum tous les ans) / Code article : 125548493
