MODE D'EMPLOI PH528 - P522 - PH528 - P534 QLIMA
Toutes nos félicitations pour l'achat de votre climatiseur. Outre le refroidissement de l'air, ce climatiseur possède trois autres fonctions, à savoir la déshumidification, la circulation et la filtration de l'air. Le climatiseur roulant est très facile à utiliser et à déplacer. Vous venez d'acquérir un produit de qualité dont vous pourrez profiter pendant de longues années à condition de l'utiliser de façon adéquate. C'est pourquoi nous vous invitons à lire d'abord ce mode d'emploi, pour assurer une durée de vie optimale à votre climatiseur. Nous vous souhaitons beaucoup de fraîcheur et de confort avec votre climatiseur.
Cordiales salutations,
PVG Holding B.V.
Service Clients
A PRESCRIPTIONS DE SÉCURITÉ
Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour toute référence ultérieure. Installez cet appareil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme climatiseur dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage.
IMPORTANT
- L'installation doit entièrement répondre aux réglementations, ordonnances et normes en vigueur localement.
- L'appareil est conçu exclusivement pour une utilisation dans un lieu sec, à l'intérieur de la maison.
- Vérifiez la tension du réseau. Cet appareil est conçu uniquement pour une prise de courant avec mise à la terre avec une tension de raccordement de 230 V / 50 Hz.
- L'appareil DOIT toujours être branché sur une prise de terre. Si l'alimentation électrique n'est pas connectée à la terre, l'appareil ne doit absolument pas être branché.
- La fiche électrique doit toujours être facilement accessible lorsque l'appareil est branché.
- Lisez soigneusement ce manuel et suivez les instructions.
Avant de brancher l'appareil, vérifiez si:
- la tension de raccordement est bien la même que celle indiquée sur la plaque signalétique;
- la prise et l'approvisionnement en courant sont bien adaptés à l'ordinateur ;
- la fiche électrique rentre bien dans la prise de contact ;
- l'appareil est bien posé sur une surface plane et stable.
Si vous n'êtes pas certain que tout est en ordre, faites vérifier l'installation électrique par un professionnel.
- Cet appareil est fabriqué selon les normes de sécurité CE. Soyez cependant prudent lors de son utilisation, comme avec tout autre appareil électrique.
- Ne couvrez jamais la grille d'entrée et de sortie d'air.
- Avant de déplacer l'appareil, videz le réservoir d'eau par l'ouverture prévue à cet effet.
- Ne mettez jamais l'appareil en contact avec des produits chimiques.
- N'introduisez aucun objet dans les ouvertures de l'appareil.
- Pour éviter tout risque de court-circuit, ne mettez JAMAIS l'appareil en contact avec de l'eau. Ne le vaporisez pas et ne le trempez pas dans l'eau.
- Débranchez l'appareil avant de le nettoyer ou d'en changer une pièce.
- Ne branchez JAMAIS l'appareil sur une rallonge électrique. Si vous ne disposez pas d'une prise de courant avec mise à la terre, faites assurer l'installation par un électricien reconnu.
- Comme avec tous les appareils électriques, soyez prudent et attentif lorsque des enfants se trouvent près de l'appareil.
- Si une éventuelle réparation est nécessaire (en dehors des activités d'entretien), faites-la exécuter par un technicien agréé ou par votre distributeur. Dans le cas contraire, vous risquez d'annuler votre garantie.
- Débranchez toujours l'appareil lorsque vous ne l'utilisez pas.
- Si le cordon électrique de l'appareil est endommagé, faites-le toujours changer par votre distributeur, le service après-vente ou un technicien agréé.
- Cet appareil n'est pas conçu pour des utilisateurs (y compris les enfants) qui présentent un handicap moteur, mental ou sensoriel, ou qui manquent d'expérience et de connaissances, sauf s'ils sont surveillés par une personne responsable de leur sécurité.
- Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l'appareil.
- Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances ; il faut pour cela leur avoir fourni un encadrement ou des consignes à propos de l'utilisation sécurisée de l'appareil et leur avoir expliqué clairement les dangers potentiels.
- Ne pas laisser les enfants jouer avec l'appareil.
- Les enfants ne doivent pas être chargés du nettoyage et de l'entretien de l'appareil sauf s'ils sont encadrés.
ATTENTION !
- N'utilisez jamais l'appareil avec un cordon ou une fiche électrique endommagé. Ne serrez jamais le cordon électrique et évitez tout contact avec des arêtes tranchantes.
- Ne jamais utiliser l'appareil dans une pièce fermée hermétiquement sous risque de créer une sous-pression, ce qui peut perturber le fonctionnement et la sécurité des chauffe-eaux, hottes aspirantes, fours, etc.
- Le non-respect des instructions peut conduire à une annulation de la garantie de l'appareil.
Recommandations du fabricant.
L'entretien et les réparations qui nécessitent l'intervention d'un autre membre du personnel qualifié doivent être effectués sous la supervision d'une personne spécialisée dans l'utilisation de réfrigérants inflammables.
L'appareil doit être installé, actionné et rangé dans une pièce avec un plancher plus grand que 4 m². L'appareil doit être rangé dans un lieu bien aéré où la dimension de la pièce correspond à la surface spécifiée pour le fonctionnement.
INSTRUCTIONS DE RÉPARATION POUR LES APPAREILS R290 / R32
1 CONSIGNES GÉNÉRALES
Le présent manuel d'instruction est destiné aux personnes possédant une expérience adéquate en électricité, en électronique, en réfrigérant et en mécanique.
1.1 Vérifications de l'espace de travail
Avant d'entreprendre tout type de travaux sur les systèmes contenant des fluides frigorigènes inflammables, des contrôles de sécurité doivent être menés pour veiller à ce que le risque d'inflammation soit minimisé. Pour la réparation du système de réfrigération, les précautions suivantes doivent être respectées avant d'effectuer tout type de travail sur le système.
1.2 Méthode de travail
Les travaux doivent être entrepris selon une méthode contrôlée, de sorte à minimiser le risque lié à la présence d'un gaz ou d'une vapeur inflammable pendant l'exécution des procédures de travail.
1.3 Espace de travail
L'ensemble du personnel de maintenance et des autres personnes travaillant dans la zone locale doivent recevoir des instructions spécifiques quant à la nature du travail effectué. Tout travail dans des espaces confinés doit être évité. La zone autour d'un espace de travail doit être délimitée. Veillez à ce que les conditions dans la zone aient été sécurisées en contrôlant les matériaux inflammables.
1.4 Vérifier la présence de fluide frigorigène
La zone doit être vérifiée avec un détecteur de fluide frigorigène approprié avant et pendant l'activité, de manière à s'assurer que le technicien soit conscient des atmosphères potentiellement inflammables. Veillez à ce que l'équipement de détection des fuites employé convienne à une utilisation avec des frigorigènes inflammables, c'est-à-dire des produits non conformes, correctement scellés ou intrinsèquement sûrs.
1.5 Présence d'extincteurs
Si un travail à chaud doit être entrepris sur l'équipement de réfrigération ou toute autre pièce connexe, un extincteur doit être mis à disposition. Disposez d'un extincteur à poudre sèche ou CO2 adjacent à la zone de charge.
1.6 Aucune source d'inflammation
Aucune personne effectuant des travaux relatifs à un système de réfrigération, qui consiste à exposer toute canalisation contenant ou ayant contenu du frigorigène inflammable, ne doit utiliser toute source d'inflammation de telle manière que cela puisse entraîner un risque d'incendie ou d'explosion. Toutes les sources d'inflammation possibles, y compris le tabagisme, devraient être maintenues éloignées du site d'installation, de réparation, de retrait et d'élimination, période au cours de laquelle un réfrigérant inflammable peut éventuellement être libéré dans
l'espace environnant. Avant le début des travaux, la zone autour de l'équipement doit être surveillée pour veiller à ce qu'il n'y ait aucun danger inflammable ou risque d'inflammation. Des panneaux « Interdiction de fumer » doivent être clairement affichés.
1.7 Zone aérée
Veillez à ce que la zone soit exposée en plein air ou qu'elle soit correctement aérée avant d'accéder au système ou d'effectuer un travail à chaud. L'aération doit être maintenue à un certain degré pendant l'exécution du travail. L'aération doit permettre de disperser en toute sécurité tout le réfrigérant libre et préférablement l'expulser intégralement dans l'atmosphère.
1.8 Contrôles des équipements de réfrigération
Lorsque des composants électriques sont remplacés, ils doivent être adaptés à l'usage et aux normes en vigueur. En tout temps, les consignes d'entretien et de maintenance du fabricant doivent être respectées. En cas de doute, consultez le département technique du fabricant pour obtenir de l'assistance. Les contrôles suivants doivent être appliqués aux installations utilisant des frigorigènes inflammables : - La taille de la charge doit être conforme à la taille de la pièce dans laquelle sont installées les pièces contenant du fluide frigorigène. - Les machines de ventilation et les sorties fonctionnent correctement et ne sont pas obstruées. - Si un circuit de refroidissement indirect est utilisé, le circuit secondaire doit être vérifié pour la présence de fluide frigorigène. - Le marquage de l'équipement reste visible et lisible. Les marques et les signes illisibles doivent être corrigés. - Les canalisations ou composants de réfrigération sont installés dans une position où ils ne risquent pas d'être exposés à une substance susceptible de corroder les pièces contenant du fluide frigorigène, à moins qu'ils ne soient constitués de matériaux résistants à la corrosion.
1.9 Vérifications des appareils électriques
La réparation et l'entretien des composants électriques doivent inclure les contrôles de sécurité initiaux et les procédures d'inspection des composants. S'il existe un défaut susceptible de compromettre la sécurité, aucune alimentation électrique ne doit être raccordée au circuit tant qu'il n'a pas été traité de manière satisfaisante. Si le défaut ne peut être corrigé immédiatement mais qu'il est nécessaire de continuer à faire fonctionner l'appareil, une solution de remplacement temporaire doit être employée. Celle-ci doit être signalée au contrôleur de l'équipement de sorte que toutes les parties soient avisées. Les contrôles de sécurité initiaux doivent inclure :
- Que les condensateurs soient déchargés : ceci doit être effectué de manière sécuritaire pour éviter le risque d'étincelles ;
- Qu'il n'y ait aucun composant électrique visible et câblage exposé pendant le chargement, la récupération ou la purge du système ;
- Qu'il y ait continuellement une liaison à la terre.
2 RÉPARATIONS DES COMPOSANTS SCELLÉS
2.1 Lors de la réparation de composants scellés, l'ensemble des alimentations électriques doivent être débranchées de l'équipement avant le retrait des couvercles scellés, etc. S'il est absolument nécessaire de recourir à une alimentation électrique pendant l'entretien, alors un système de détection de fuites doit être installé au point le plus sensible pour avertir d'une situation potentiellement dangereuse. 2.2 Une attention particulière doit être portée aux éléments suivants afin de garantir qu'en travaillant sur des composants électriques, le boîtier ne soit pas altéré de telle manière que le niveau de protection en soit affecté. Ceci comprend les dommages aux câbles, le nombre excessif de connexions, les bornes non conformes aux spécifications d'origine, les dommages aux joints, le mauvais montage des presse-étoupes, etc.
Veillez à ce que l'appareil soit solidement fixé.
Veillez à ce que les joints ou les matériaux d'étanchéité ne soient pas endommagés de sorte qu'ils ne servent plus à prévenir l'infiltration d'atmosphères explosives. Les pièces de rechange doivent être conformes aux spécifications du fabricant.
NOTE : L'utilisation d'un agent d'étanchéité en silicone peut inhiber l'efficacité de certains types d'équipements de détection de fuites. Les composants intrinsèquement sûrs n'ont pas besoin d'être isolés avant d'effectuer un travail sur ceux-ci.
3 RÉPARATION DES COMPOSANTS INTRINSÈQUEMENT SÛRS
Ne pas appliquer de charges inductives ou capacités permanentes sur le circuit sans d'abord veiller à ce que celle-ci ne dépassera pas la tension admissible et le courant autorisé pour l'équipement utilisé.
Les composants intrinsèquement sûrs sont les seuls types sur lesquels il est possible de travailler en présence d'une atmosphère inflammable. L'appareil d'essai doit être convenablement calibré.
Remplacez les composants uniquement par des pièces spécifiées par le fabricant. D'autres parties peuvent entraîner l'inflammation du frigorigène dans l'atmosphère suite à une fuite.
4 CÂBLAGE
Vérifiez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, aux parties saillantes ou à tout autre effet environnemental indésirable. Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs.
5 DÉTECTION DE RÉFRIGÉRANTS INFLAMMABLES
Les sources potentielles d'inflammation ne doivent en aucun cas être utilisées pour la recherche ou la détection de fuites frigorigènes. Un chalumeau aux halogénures (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisé.
6 MÉTHODES DE DÉTECTION DE FUITE
Les méthodes de détection de fuite suivantes sont jugées acceptables pour les systèmes contenant des fluides frigorigènes inflammables. Des détecteurs de fuites électroniques doivent être utilisés pour détecter les frigorigènes inflammables, mais la sensibilité peut ne pas être ajustée ou nécessiter un recalibrage. (L'équipement de détection doit être calibré dans une zone exempte de frigorigène.)
Veillez à ce que le détecteur ne soit pas une source potentielle d'inflammation et qu'il convienne au réfrigérant utilisé. L'équipement de détection des fuites doit être réglé à un pourcentage du LFL du fluide frigorigène et doit être calibré par rapport au fluide frigorigène utilisé et le pourcentage de gaz approprié (25 % maximum) doit être confirmé.
Les fluides de détection des fuites conviennent à l'utilisation de la plupart des fluides frigorigènes, mais l'utilisation de détergents contenant du chlore doit être évitée puisque le chlore peut interagir avec le fluide frigorigène et corroder les canalisations en cuivre.
Si une fuite est suspectée, toutes les flammes nues doivent être retirées / éteintes.
Si une fuite de fluide frigorigène qui nécessite un brasage est détectée, tout le fluide frigorigène doit être récupéré du système ou isolé (au moyen de soupapes de fermeture) dans une partie du système éloignée de la fuite. L'azote sans oxygène (OFN) doit ensuite être purgé à travers le système avant et pendant le processus de brasage.
7 RETRAIT ET ÉVACUATION
Lors de la pénétration dans le circuit frigorifique pour effectuer des réparations - ou à d'autres fins - des méthodes conventionnelles doivent être utilisées. Cependant, il est important que la meilleure pratique soit respectée puisque l'inflammabilité est un facteur à prendre en considération. La méthode suivante doit être respectée : enlever le réfrigérant ; purger le circuit avec du gaz inerte ; évacuer ; purger à nouveau avec du gaz inerte ; ouvrir le circuit par découpage ou brasage.
La charge de fluide frigorigène doit être récupérée dans les bonnes bouteilles de récupération. Le système doit être "vidangé" (ou purgé) avec l'OFN pour rendre l'unité sécuritaire. Il se peut que ce processus doive être répété à maintes reprises. L'air comprimé ou l'oxygène ne doit pas être utilisé pour cette tâche. La vidange doit être effectuée en laissant l'aspiration s'infiltrer dans le système avec OFN et en continuant à remplir jusqu'à ce que la pression de travail soit atteinte, puis en évacuant vers l'atmosphère, et finalement en tirant vers le bas jusqu'à un vide. Ce processus doit être répété jusqu'à ce qu'il n'y ait plus de réfrigérant dans le système.
Lorsque la charge finale de l'OFN est utilisée, le système doit être mis à la pression atmosphérique pour permettre au travail d'avoir lieu. Cette opération est absolument vitale si les opérations de brasage sur la canalisation doivent avoir lieu. Veillez à ce que la sortie de la pompe à vide ne soit pas à proximité de toute source inflammable et que la ventilation soit disponible.
8 MÉTHODES DE CHARGE
En plus des méthodes de charge conventionnelles, les exigences suivantes doivent être respectées. Veillez à ce qu'il n'y ait pas de contamination des différents réfrigérants lors de l'utilisation de l'équipement de charge. Les tuyaux ou les conduites doivent être aussi courts que possible afin de minimiser la quantité de fluide frigorigène qu'ils contiennent. Les bouteilles doivent rester debout. Veillez à ce que le système de réfrigération soit mis à la terre avant de charger le système avec du réfrigérant.
Étiquetez le système lorsque la charge est terminée (si ce n'est déjà fait). Il faut être très vigilant afin de ne pas trop remplir le système de réfrigération. Avant de recharger le système, il doit être testé sous pression avec OFN. Le système doit être testé à la fin du chargement mais avant la mise en service. Un test de fuite de suivi doit être effectué avant de quitter le site.
9 MISE HORS SERVICE
Avant d'effectuer cette procédure, il est essentiel que le technicien connaisse parfaitement l'équipement et tous ses détails.
À titre de bonne pratique, il est recommandé que tous les réfrigérants soient récupérés en toute sécurité. Avant la réalisation de la tâche, un échantillon d'huile et de réfrigérant doit être prélevé en cas d'analyse avant de réutiliser le réfrigérant récupéré. Il est essentiel que l'alimentation électrique soit disponible avant le début de la tâche.
a) Se familiariser avec l'équipement et son fonctionnement. b) Isoler le système de manière électrique. c) Avant d'entreprendre la procédure, veiller à ce que : des équipements de manutention mécanique soient disponibles, si nécessaire, pour manipuler les bouteilles de réfrigérant. d) Tout l'équipement de protection individuelle soit disponible et utilisé correctement; le processus de récupération soit supervisé à tout moment par une personne compétente. e) L'équipement de récupération et les bouteilles soient conformes aux normes appropriées. f) Pomper le système de réfrigérant, si possible. g) Si une aspiration n'est pas possible, faites un collecteur de sorte que le réfrigérant puisse être retiré des différentes parties du système. h) Veiller à ce que la bouteille soit située sur la balance avant que la récupération ait lieu. i) Démarrer la machine de récupération et opérer conformément aux instructions du fabricant. j) Ne pas trop remplir les bouteilles. (Pas plus de 80 % de charge liquide en volume.) k) Ne pas dépasser la pression maximale de service de la bouteille, même temporairement. l) Lorsque les bouteilles ont été remplies correctement et que le processus est terminé, veillez à ce que les bouteilles et l'équipement soient retirés du site rapidement et que toutes les soupapes d'isolation de l'équipement soient fermées. m) Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigération à moins d'avoir été nettoyé et vérifié.
10 ÉTIQUETAGE
L'équipement doit porter une étiquette indiquant qu'il a été mis hors service et vidé de son réfrigérant. L'étiquette doit être datée et signée. Veillez à ce qu'il y ait des étiquettes sur l'équipement indiquant que l'équipement contient du réfrigérant inflammable.
11 RÉCUPÉRATION
Lors de l'élimination du fluide frigorigène d'un système, soit pour l'entretien, soit pour la mise au rebut, il est conseillé de récupérer tous les fluides frigorigènes en toute sécurité. Lors du transfert du réfrigérant dans les bouteilles, veillez à ce que seules les bouteilles de récupération de réfrigérant appropriées soient utilisées. Veillez à ce que le bon nombre de bouteilles pour maintenir la charge totale du système soit disponible. Toutes les bouteilles à utiliser sont désignées pour le réfrigérant récupéré et étiquetées pour ce réfrigérant (c'est-à-dire des bouteilles spéciales pour la récupération du réfrigérant). Les bouteilles doivent être munies d'une soupape de décharge et des soupapes de fermeture correspondantes en bon état de fonctionnement. Les bouteilles de récupération vides sont évacuées et, si possible, refroidies avant que la récupération ne se produise.
L'équipement de récupération doit être en bon état de fonctionnement, avoir un ensemble d'instructions concernant l'équipement à portée de main, et doit être adapté à la récupération des fluides frigorigènes inflammables. De plus, un ensemble de balances calibrées doit être disponible et en bon état de fonctionnement. Les canalisations doivent être complètes, avoir des raccords de débranchement exempts de fuite, et être en bon état. Avant d'utiliser la machine de récupération, vérifiez qu'elle est dans un état satisfaisant de fonctionnement, qu'elle a été correctement entretenue et que tous les composants électriques associés sont scellés pour éviter le feu en cas de dégagement de réfrigérant. Consultez le fabricant en cas de doute.
Le frigorigène récupéré doit être renvoyé au fournisseur de frigorigène dans la bonne
bouteille de récupération, et la note de transfert de déchets appropriée doit être apposée. Ne pas mélanger les réfrigérants dans les unités de récupération et surtout pas dans les bouteilles.
Si des compresseurs ou des huiles de compresseur doivent être retirés, veillez à ce qu'ils aient été évacués à un niveau acceptable pour s'assurer que le fluide frigorigène inflammable ne reste pas dans le lubrifiant. Le processus d'évacuation doit être effectué avant de renvoyer le compresseur aux fournisseurs. Seul le chauffage électrique du corps du compresseur doit être utilisé pour accélérer ce processus. Lorsque l'huile est vidangée d'un système, cela doit être effectué en toute sécurité.
B ACCESSOIRES
| PIèCES | DÉSIGNATION DES PIèCES | QUANTITÉ |
| Tuyau d'échévement
Entrée du tuyau
Sortie du tuyau | 1 ensemble |
| Languette plastifiée | 1 ensemble |
| Batteries de la télécom-
mande (*) | 1 ensemble |
À noter : Toutes les instructions de ce manuel sont uniquement à titre explicatif. Notre appareil peut être légèrement différent.
C INSTRUCTIONS D'INSTALLATION
ÉVACUER L'AIR CHAUD
En mode Cool (Refroidir), l'appareil doit être placé près d'une fenêtre ou d'une ouverture afin que l'air chaud d'échappement soit acheminé vers l'extérieur.
Positionnez d'abord l'unité sur un plancher plat et veillez à ce qu'il y ait un espace d'au moins 30 cm (12") autour de l'unité, et qu'elle soit à proximité d'une source d'alimentation à une seule sortie de circuit.

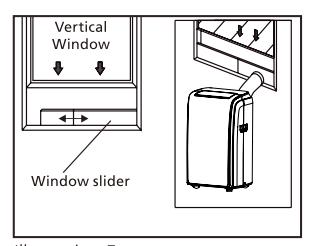

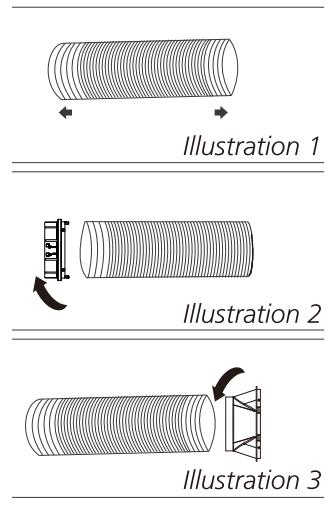

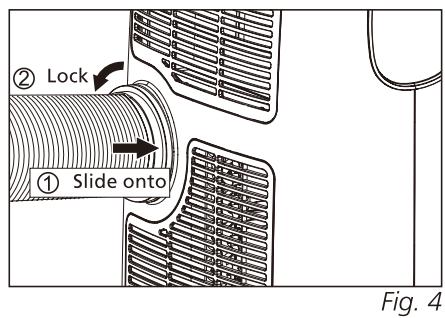

1 Déployez l'un des côtés du tuyau (Illustration 1) et vissez l'entrée du tuyau (Illustration 2). 2 Déployez l'autre extrémité du tuyau et vissez-la à la sortie du tuyau (Illustration 3). 3 Installez l'entrée du tuyau dans l'unité (Illustration 4). Fixez la sortie du tuyau dans la languette plastifiée et scellez-la (Illustrations 5 et 6).

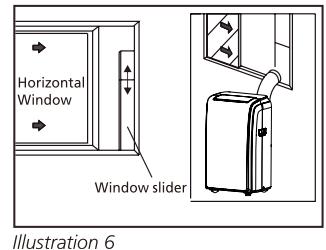

Votre languette plastifiée a été conçue pour s'adapter à la plupart des applications de fenêtres verticales et horizontales standard. Toutefois, il peut s'avérer nécessaire de modifier certains aspects des procédures d'installation pour certains types de fenêtres. La languette plastifiée peut être fixée avec des vis.
Si l'ouverture de la fenêtre est inférieure à la longueur minimale de la languette plastifiée, coupez l'extrémité afin que la fixation soit suffisamment courte pour tenir dans l'ouverture de la fenêtre. Ne jamais découvrir le trou de la languette plastifiée.
INSTALLATION DE LA LANGUETTE PLASTIFIÉE
Paris:
A) Panneau B) Panneau à un trou C) Panneau sans trou (peut ne pas être fourni) D) Vissez pour verrouiller la languette plastifiée en place
F
72
2 Montage

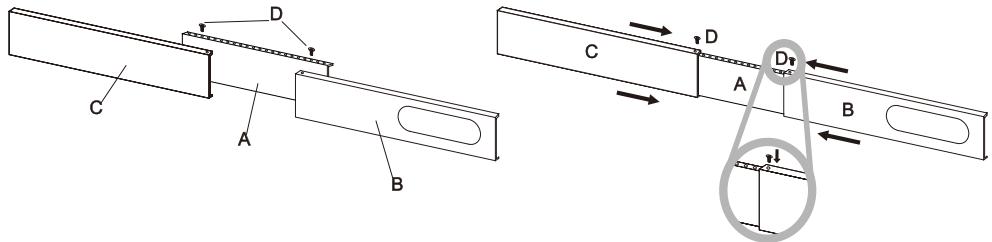

Faites glisser les panneaux B et C dans le panneau A et dimensionnez à la largeur de la fenêtre. Les tailles de fenêtres peuvent varier. Lors du dimensionnement de la largeur de la fenêtre, veillez à ce que le montage du kit de fenêtre soit exempt d'espaces vides et/ou de poches d'air lors de la prise des mesures. 3 Verrouillez la vis dans les trous correspondant à la largeur requise par votre fenêtre pour veiller à ce qu'il n'y ait pas d'espace ou de poches d'air dans l'ensemble du montage du kit de fenêtre après l'installation.
EMPLACEMENT
- L'unité devrait être placée sur une base solide afin de minimiser le bruit et les vibrations. Pour un positionnement sûr et sécurisé, placez l'unité sur un sol lisse et à niveau, suffisamment solide pour supporter l'unité.
- L'unité compte des roulettes pour faciliter son déplacement, mais elle ne devrait être utilisée que sur des surfaces lisses et plates. Soyez prudent lorsque vous roulez l'unité sur des surfaces recouvertes de tapis. Usez de prudence et protégez les planchers lorsque vous faites rouler l'unité sur des planchers de bois. Ne tentez pas de faire rouler l'unité sur des objets.
- L'unité doit être placée à proximité d'une prise de courant correctement mise à la terre.
- Ne placez jamais d'obstacles autour de l'entrée ou de la sortie d'air de l'unité.
- Laissez au moins 45 cm d'espace à l'écart du mur pour une climatisation efficace.
- Le tuyau peut être allongé, mais il est préférable de le laisser à la longueur minimale requise. Veillez également à ce que le tuyau ne soit pas trop courbé ou affaissé.

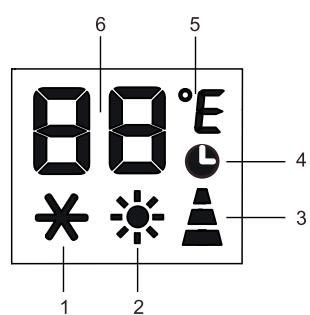

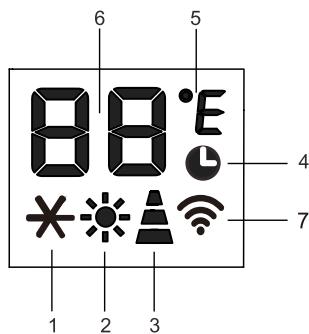

D DESCRIPTION DE L'ÉCRAN D'AFFICHAGE
- Symbole REFROIDIR
- Symbole CHALEUR*
- Indicateur de vitesse du VENTILATEUR
- Symbole de la MINUTERIE
- Symbole de la température
- Indicateur de température
- Symbole du WIFI**
F
73
"..." signifie que ce modèle de pompe à chaleur possède cette option.
"***seuls les modèles WIFI possèdent cette fonction.
Remarque : lorsque l'appareil est connecté au téléphone, le symbole WIFI s'allume. Pour savoir comment le connecter au téléphone, consultez le manuel sur le wifi.
FONCTIONNEMENT DU PANNEAU DE COMMANDE
Le panneau de commande est situé sur le dessus de l'appareil, vous permettant de gérer les fonctions des pièces sans télécommande, mais pour exploiter pleinement son potentiel, vous devez utiliser la télécommande.
1 Bouton MARCHE/ARRÊT 2 Bouton MODE 3 Bouton VENTILATEUR 4 Bouton AUGMENTER 5 Bouton DIMINUER
METTRE L'APPAREIL EN MARCHE
Branchez dans la prise de courant, puis l'appareil sera en veille.
Appuyez sur le bouton © pour mettre l'appareil en marche. La dernière fonction active au moment où l'appareil s'est éteint apparaîtra.
Ne jamais éteindre l'appareil en le débranchant du secteur. Toujours appuyer sur le bouton ⑥, puis attendre quelques minutes avant de le débrancher. Cela permet à l'appareil d'effectuer un cycle de vérifications afin de vérifier le fonctionnement.
DESCRIPTION DE L'ÉCRAN D'AFFICHAGE
* MODE REFROIDIR
Idéal en temps chaud et humide pour refroidir et déshumidifier la pièce. Pour définir ce mode correctement :
- Appuyer sur le bouton M à quelques reprises jusqu'à ce que le symbole * apparaisse.
- Sélectionner la température cible de 18 - 35°C (64 - 90°F) en appuyant sur le bouton Λ ou v jusqu'à ce que la valeur correspondante soit affichée.
- Sélectionner la vitesse de ventilation requise en appuyant sur le bouton *.
VITESSE MAXIMALE : pour une puissance maximale du ventilateur. VITESSE MOYENNE : réduit les niveaux de bruit tout en conservant un bon niveau de confort. VITESSE FAIBLE : pour un fonctionnement silencieux. VITESSE AUTOMATIQUE : l'appareil sélectionne automatiquement la vitesse de ventilateur la plus appropriée par rapport à la température définie.
En été, la température la plus appropriée pour la pièce varie de 24 à 27°C (75 à 81°F). Toutefois, il est recommandé de ne pas régler l'appareil à une température trop inférieure à celle extérieure. La différence de vitesse du ventilateur est plus perceptible lorsque l'appareil est en mode VENTILATEUR, mais cela peut ne pas être aussi apparent en mode REFROIDIR.
F
74
MODE CHALEUR*
- signifie que seul le modèle de pompe à chaleur possède cette option.
Pour définir ce mode correctement :
- Appuyer sur le bouton M à quelques reprises jusqu'à ce que le symbole apparaisse.
- Sélectionner la température cible de 13 - 27 °C (55 - 81 °F) en appuyant sur le bouton Λ ou V jusqu'à ce que la valeur correspondante soit affichée.
- Sélectionner la vitesse de ventilation requise en appuyant sur le bouton *.
À VITESSE MAXIMALE : pour une puissance maximale du ventilateur.
VITESSE MOYENNE : réduit les niveaux de bruit tout en conservant un bon niveau de confort.
VITESSE FAIBLE : pour un fonctionnement silencieux.
VITESSE AUTOMATIQUE : l'appareil sélectionne automatiquement la vitesse de ventilateur la plus appropriée par rapport à la température définie.
- L'eau est retirée de l'air et recueillie dans le réservoir.
- Lorsque le réservoir est plein, l'appareil s'éteint et "Ft" (réservoir plein) apparaît sur l'affichage. Le bouchon du réservoir doit être retiré et vidé. Faites s'écouler l'eau restante dans une cuvette. Lorsque toute l'eau a été évacuée, remettez le bouchon en place.
- Lorsque le réservoir a été vidé, l'appareil redémarre.
N.B. : - En cas de fonctionnement dans des pièces très froides, l'appareil dégivre automatiquement, interrompant momentanément le fonctionnement normal.
Au cours du fonctionnement, il est normal que le bruit provoqué par l'appareil change. - Dans ce mode, vous devrez probablement attendre quelques minutes avant que l'appareil ne commence à émettre de l'air chaud. - Dans ce mode, le ventilateur peut fonctionner pendant de courtes périodes, même si la température réglée a déjà été atteinte.
MODE VENTILATEUR
Lorsque vous utilisez l'appareil dans ce mode, le tuyau d'air n'a pas besoin d'être fixé.
- Appuyez sur le bouton M à plusieurs reprises jusqu'à ce que le symbole apparaisse.
- Sélectionnez la vitesse de ventilation requise en appuyant sur le bouton *.
Vitesse maximale : pour une puissance maximale du ventilateur.
Vitesse moyenne : réduit les niveaux de bruit tout en conservant un bon niveau de confort.
Vitesse faible : pour un fonctionnement silencieux.
MODE DÉSHUMIDIFIER
Idéal pour réduire l'humidité de la pièce (au printemps et en automne, dans
les pièces humides, lors de périodes pluvieuses, etc.).
En mode déshumidifier, l'appareil doit être préparé de la même manière que pour le mode refroidir, avec le tuyau d'évacuation d'air fixé afin de permettre à l'humidité d'être évacuée à l'extérieur.
Pour définir ce mode correctement :
- Appuyez sur le bouton M à plusieurs reprises jusqu'à ce que le symbole dh apparaisse.
- Dans ce mode, la vitesse du ventilateur est sélectionnée automatiquement par l'appareil et ne peut pas être réglée manuellement.
CHANGER L'UNITÉ DE TEMPÉRATURE
Lorsque l'appareil est en veille, appuyez sur le bouton M pendant 20 secondes, puis vous pourrez changer l'unité de température.
Par exemple :
Avant le changement, en mode refroidir, l'écran s'affiche comme sur l'illustration 1.
Après le changement, en mode refroidir, l'écran s'affiche comme sur l'illustration 2.
Illustration 1
Illustration 2
DIAGNOSTIC AUTOMATIQUE
L'appareil dispose d'un système de diagnostic automatique, permettant d'identifier un certain nombre de dysfonctionnements. Les messages d'erreurs sont affichés sur l'écran de l'appareil.
| SI AFFICHÉ : | QUE DEVRAIS-JE FAIRE ? |
| DéFAILLANCE DE LA SONDE (capteur endommagé) | Si cela est affché, contactez votre centre de service local/agréé. |
76
RÉSERVOIR PLEIN (réservoir de sécurité plein)
Videz le réservoir de sécurité interne en suivant les instructions du paragraphe "Opérations de fin de saison".
MANUEL DE LA TÉLÉCOMMANDE
Bouton Ventilateur, Bouton Oscillation, Bouton Veille, Bouton Augmenter, Bouton Diminuer (1), Bouton Marche/Arrêt, Bouton Mode, Bouton Timer (minuterie), Bouton °C/°F, Bouton Commutateur de l'unité.
Pointez la télécommande vers le récepteur de l'appareil. La télécommande ne doit pas être éloignée de plus de 7 mètres de l'appareil (sans aucun obstacle entre la télécommande et le récepteur). La télécommande doit être manipulée avec le plus grand soin. Ne pas la laisser tomber ou l'exposer à la lumière directe du soleil ou à des sources de chaleur. Si la télécommande ne fonctionne pas, veuillez essayer de retirer la batterie et de la remettre en place.
RÉGLAGE DE LA MINUTERIE
Cette minuterie peut être utilisée pour retarder le démarrage ou l'arrêt de l'appareil. Cela évite de gaspiller de l'électricité en optimisant les périodes de fonctionnement.
Démarrage de la programmation
- Mettez l'appareil en marche, choisissez le mode désiré, par exemple refroidir, 24 °C, vitesse élevée du ventilateur. Éteignez l'appareil.
- Appuyez sur le bouton , l'écran affichera 1-24 heures, et les symboles , et clignoteront ensemble. (Illustration 3)
- Appuyez à plusieurs reprises jusqu'à ce que l'heure correspondante s'affiche. Attendez environ 5 secondes, la minuterie sera active, puis seul le symbole sera affiché à l'écran. (Illustration 4)
- Appuyez à nouveau sur le bouton ou le bouton , la minuterie sera annulée, et le symbole ne sera plus affiché à l'écran.
Arrêt de la programmation
- Lorsque l'appareil est en fonctionnement, appuyez sur le bouton , l'écran affichera les heures et plusieurs symboles clignoteront ensemble. (Illustration 5)
- Appuyez à plusieurs reprises jusqu'à ce que l'heure correspondante s'affiche. Attendez environ 5 secondes, la minuterie sera active. Alors, seul le symbole sera affiché à l'écran. (Illustration 6)
- Appuyez à nouveau sur le bouton (L) ou le bouton (H), la minuterie sera annulée, et le symbole (L) ne sera plus affiché à l'écran.
La télécommande est livrée avec une batterie déjà installée. Lors de la première utilisation, retirez la bande isolante transparente du boîtier de la batterie en la tirant délicatement.
Remplacement de la batterie
Pour remplacer la batterie, suivez les étapes ci-dessous :

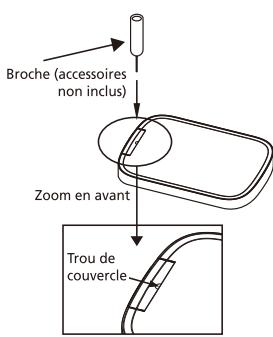

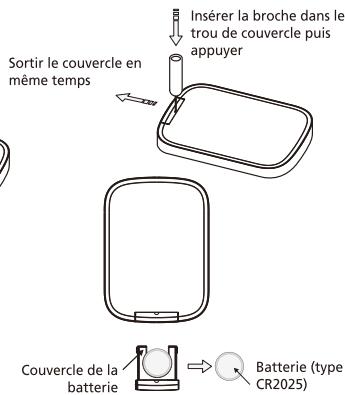

Poussez la broche vers le bas et enlevez le couvercle de la batterie.
Remplacez la batterie et faites glisser le couvercle de la batterie à sa place sur la télécommande.
Nettoyage des filtres à air

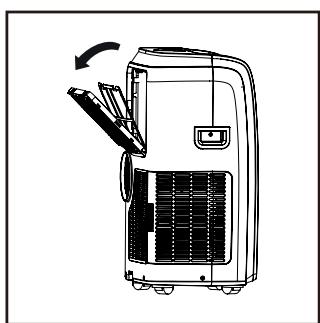

Afin que votre appareil fonctionne efficacement, vous devriez nettoyer le filtre après chaque semaine de fonctionnement. Le filtre de l'évaporateur peut être retiré comme sur l'illustration 28.
Les filtres du condenseur sont deux pièces.

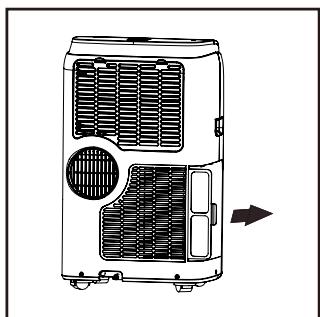

Étape 1 : Retirez le filtre comme sur l'illustration 29.

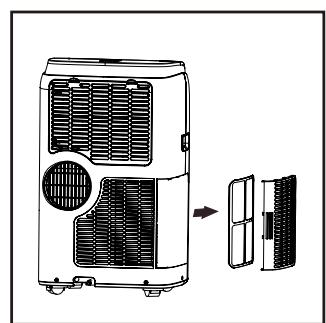

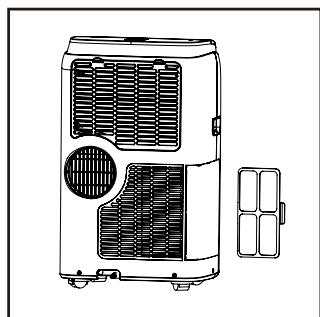

Étape 2 : Retirez l'autre filtre comme sur l'illustration 30-31.
Illustration 28
Illustration 29
Illustration 30
Illustration 31
Utilisez un aspirateur pour enlever les accumulations de poussière du filtre. S'il est très sale, immergez-le dans de l'eau tiède et rincez-le à de nombreuses reprises. L'eau ne doit jamais être plus chaude que 40 °C (104 °F). Après le lavage, laissez le filtre sécher, puis fixez la grille d'aspiration à l'appareil.
G. MÉTHODE DE DRAINAGE DE L'EAU
En cas de condensation excessive d'eau à l'intérieur de l'appareil, ce dernier cesse de fonctionner et affiche « FÉ » (RÉSERVOIR PLEIN, tel que mentionné dans la section DIAGNOSTIC AUTOMATIQUE).
Cela indique que la condensation de l'eau doit être évacuée en utilisant les procédures suivantes :
Illustration 24

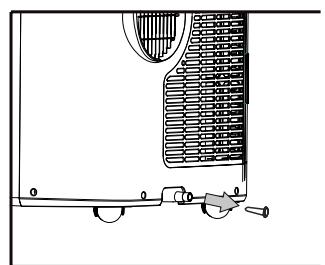

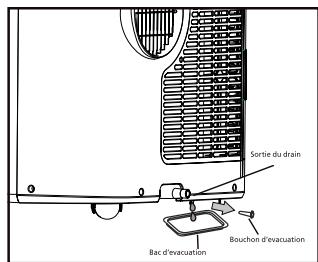

Drainage manuel (Illustration 24)
Dans des zones à humidité élevée, l'eau peut devoir être évacuée.
1. Débranchez l'appareil de la source d'alimentation. 2. Placez un bac d'évacuation sous le bouchon d'évacuation inférieur. Voir le schéma. 3. Retirez le bouchon d'évacuation inférieur. 4. L'eau va s'écouler et être recueillie dans le bac d'évacuation (peut ne pas être fourni). 5. Une fois que l'eau est évacuée, replacez le bouchon d'évacuation inférieur de manière ferme. 6. Mettez l'appareil en marche.
H. MONTAGE D'AUTRES COMPOSANTS FOURNIS
Installation du drain de condensation permanent

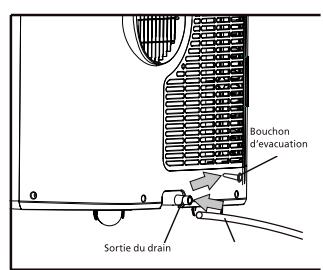

Drainage en continu (Illustration 25)
Lorsque vous utilisez l'appareil en mode déshumidificateur, un drainage continu est recommandé.
1. Débranchez l'appareil de la source d'alimentation.
2. Retirez le bouchon d'évacuation. Au cours de cette opération, de l'eau résiduelle peut se répandre. Veuillez donc avoir un bac à votre disposition pour recueillir l'eau. 3. Raccordez le tuyau de drainage (12,7 mm ou 1/2", peut ne pas être fourni). Voir le schéma. 4. L'eau peut être évacuée en continu à travers le tuyau, se rendant dans le drain du sol ou dans un seau. 5. Mettez l'appareil en marche.
NETTOYAGE
Avant le nettoyage ou l'entretien, éteignez l'appareil en appuyant sur le bouton du panneau de commande ou de la télécommande. Attendez quelques minutes, puis débranchez-le de la prise de courant.
NETTOYAGE DE LA MACHINE
Nettoyez de préférence l'appareil à l'aide d'un chiffon légèrement humidifié, puis séchez-le à l'aide d'un chiffon sec.
- Ne lavez jamais l'appareil à l'eau. Cela pourrait être dangereux.
- Ne jamais utiliser d'essence, d'alcool ou de solvants pour nettoyer l'appareil.
- Ne jamais pulvériser de liquides insecticides ou similaires.
OPÉRATIONS DE DÉBUT ET DE FIN DE SAISON
DÉBUT DES VÉRIFICATIONS DE SAISON
Assurez-vous que le câble d'alimentation et la prise ne soient pas endommagés et que le système de mise à la terre est efficace. Suivez les instructions d'installation avec précision.
OPÉRATIONS DE FIN DE SAISON
Pour vider complètement le circuit interne d'eau, retirez le bouchon (Illustration 32). Faites s'écouler l'eau restante dans une cuvette. Lorsque toute l'eau a été évacuée, remettez le bouchon en place. Nettoyez le filtre et séchez-le soigneusement avant de le remettre en place.
DÉPANNAGE
| PROBLÈME | CAUSE | SOLUTION |
| L'appareil ne s'allume pas. | Il n'y a pas de courantIl n'est pas branché sur le secteurLe dispositif de sécurité interne a été déclenché | PatientezBranchez sur le secteurPatientez pendant 30 minutes, puis si le problème persiste, contactez votre centre de service |
| L'appareil ne fonctionne que pendant une courte période | Il y a des courbes dans le tuyau d'échéppement d'airQuelque chose empêche l'air d'être évacué | Positionnéz le tuyau d'échéppement d'air correctement, en le gardant aussi court et sans courbes que possible afin d'éviter les engorgementsVérifiez et enlevez tous les obstacles qui obstruent l'évacuation d'air |
| L'appareil fonctionne, mais ne refroidit pas la pièce | Fenêtres, portes et/ou rideaux ouverts | Fermez les portes, les fenêtres et les rideaux, en tenant compte des « consels pour une bonne utilisation »donnés ci-dessus |
| Il y a des sources de chaleur dans la pièce (four, sèche-cheveux, etc.) | Enlevez toutes les sources de chaleur de la pièce |
| Le tuyau d'échéppement d'air est détaché de l'appareil | Fixez le tuyau d'échéppement d'air au boîtier, soit à l'arrière de l'appareil |
| Les spécifications techniques de l'appareil ne sont pas adaptations à la pièce dans laquelle il se trouve | |
| Au cours du fonctionnement, il y a une odeur désagréable dans la pièce | Filtre à air bouché | Nettoyez le filtré comme décrit ci-dessus |
| L'appareil ne fonctionne pas pendant environ trois minutes après l'avoir redémarré | Le dispositif de sécurité du compresseur interne empêche le redémarrage de l'appareil jusqu'à ce que le salarié de trois minutes se soit écoulé depuis la的最后一 minute mise à l'arrêt. | Patientez. Ce délait fait partie du fonctionnement normal. |
| Le message suivant apparait sur l'affichage. PF/ Ft | The appliance has a self diagnosis system to identify a number of malfunctions | Voir le chapitre DIAGNOSTIC AUTOMATIQUE |
Ne tentez pas d'ouvrir ou de réparer vous-même l'unité. Une réparation non professionnelle entraîne l'annulation de la garantie. Une réparation non professionnelle présente un danger pour l'utilisateur de l'unité.
Le climatiseur a une garantie de 24 mois à partir de la date d'achat. Durant cette période, tous les défauts de fabrication et de matériel sont réparés gratuitement. Le règlement est le suivant :
- Toutes autres revendications de dommages et intérêts, dommages consécutifs inclus, seront expressément refusées.
- La réparation ou le changement de pièces durant la période de garantie ne prolonge pas cette même garantie.
- La garantie n'est pas valable en cas de modification de l'appareil, d'utilisation de pièces non d'origine, ou de réparation effectuée par des tiers.
- Les pièces soumises à une usure normale, comme le filtre, ne sont pas garanties.
- La garantie n'est valable que sur présentation de la preuve d'achat originale et datée, sur laquelle aucune modification n'a été apportée.
- La garantie ne couvre pas les dégâts causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.
- Les frais d'expédition et les risques liés à l'envoi du climatiseur ou de ses pièces sont toujours à la charge de l'acheteur.
- Tout dégât causé par l'utilisation du climatiseur sans filtre, ou avec un filtre d'une autre marque que Qlima, n'est pas couvert par la garantie.
Pour éviter des dépenses inutiles, nous vous conseillons de toujours consulter en premier le mode d'emploi. Si celui-ci ne donne pas de résultat, vous pouvez emmener le climatiseur à réparer chez votre distributeur.
Ne jetez pas les appareils électriques avec les déchets municipaux non triés. Utilisez des équipements de collecte séparés. Contactez votre gouvernement local pour toute information concernant les systèmes de collecte disponibles. Si les appareils électriques sont jetés sur des sites d'enfouissement des déchets ou dans des déchetteries, des substances dangereuses risquent de pénétrer dans les nappes phréatiques et d'entrer dans la chaîne alimentaire, et peuvent poser des risques pour votre santé et votre bien-être. Lors du remplacement d'appareils électriques usagés par des appareils neufs, le revendeur est tenu de reprendre votre vieil appareil pour recyclage au moins gratuitement. Ne jetez pas les piles au feu car elles pourraient exploser ou rejeter des liquides dangereux. Si vous remplacez ou si vous détruisez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.
Environnement : Cet appareil contient un gaz fluoré à effet de serre dont l'utilisation est régie par le protocole de Kyoto. Toute réparation ou démontage de cet appareil doit exclusivement être effectué par un personnel qualifié.
Cet appareil contient du gaz réfrigérant R290. Voir quantité dans le tableau ci-dessus. Ne diffusez pas de gaz R290 dans l'atmosphère : R290 est un gaz fluoré à effet de serre à potentiel de réchauffement global (Global Warming Potential - GWP) = 3.
Ne jetez pas vos appareils électriques avec vos ordures ménagères. Prière de
les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.
DONNÉES TECHNIQUES
À utiliser à titre indicatif, sous réserve de modifications.
| Modèle | | P 522 | P 528 | P 534 | P 528 black | PH 528 | PH 536 |
| Capacité de refroidissement* | kW | 2,125 | 2,640 | 3,340 | 2,640 | 2,500 | 3,500 |
| Capacité de réchauffement* | | | | | | 2,300 | 3,000 |
| EER* | | 2,61 | 2,6 | 2,67 | 2,93 | 2,9 | 2,6 |
| Classe EE* | W/W | A | A | A | A | A | A |
| COP* | | | | | | 2,9 | 2,5 |
| Classe COP* | W/W | | | | | A+ | A |
| Consommation électrique en mode REFROIDISSEMENT | W | 814 | 1000 | 1250 | 900 | 840 | 1230 |
| Consommation électrique en mode CHAUFFAGE | W | | | | | 780 | 1120 |
| Consommation électrique en mode Veille | W | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Courant nom. | A | 3,54 | 4,35 | 5,43 | 4,0 | 3,7 | 6,6 |
| Poignets | V/Hz/F | 220-240 / 50 / 1 |
| Débit d'air max. | m³/h | 300 | 290 | 300 | 300 | 300 | 300 |
| Déhumidification max. ** | L/h | 0,6 | 1,1 | 1,5 | 1,1 | 1,1 | 1,8 |
| Dimension de la pièce | m³ | 75 | 90 | 110 | 90 | 90 | 110 |
| Type de compresseur | | rotatif | rotatif | rotatif | rotatif | rotatif | rotatif |
| Réfrigérant | type / gr / GWP | R290 / 215 / 3 | R290 / 205 / 3 | R290 / 235 / 3 | R290 / 245 / 3 | R290 / 265 / 3 | R290 / 225 / 3 |
| Équivalent CO2 | tonnes | 0,0006 | 0,0006 | 0,0007 | 0,0007 | 0,0008 | 0,0007 |
| Plage thermostat | °C | 18-32 | 18-32 | 18-32 | 18-32 | 18-32 | 18-32 |
| Vitesse de ventilation | | 3 | 3 | 3 | 3 | 3 | 3 |
| Niveau de pression acoustique max. / niveau de puissance | dB(A) | 56 / 65 | 56 / 65 | 56 / 65 | 56 / 65 | 56 / 65 | 56 / 65 |
| Dimensions (l x h x p) | mm | 420 x 700 x 310 | 420 x 700 x 310 | 440 x 715 x 355 | 440 x 715 x 355 | 440 x 715 x 355 | 440 x 715 x 355 |
| Poids | kg | 27 | 29 | 31 | 30,1 | 30,4 | 31,4 |
| Unité de protection | IP | X0 | X0 | X0 | X0 | X0 | X0 |
| Contrôle à distance | | oui | oui | oui | oui | oui | oui |
- Conforme à la norme EN14511 Déshumidification, 35 °C, 60 % HR. Les spécifications du fusible sont imprimées sur la carte de circuit imprimé, telles que T3.15Al/250VCA.
