GHN2400 WIFI AX1800 - Kit CPL TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit CPL WiFi
Marque	TP-LINK
Modèle	GHN2400 WIFI AX1800
Technologie CPL	G.hn (incompatible avec HomePlug AV/AV2)
Débit WiFi	AX1800 (double bande)
Ports	1 port Ethernet Gigabit par adaptateur
Prise électrique intégrée	Oui (sur adaptateur PG2405P)
Alimentation	100-240 V AC, 50/60 Hz
Voyants	CPL (vert, orange, clignotant), Ethernet (marche/arrêt), WiFi (marche, clignotant, arrêt)
Boutons	Pair/Réinitialisation, WiFi
Fonctions principales	Copie WiFi via WPS, appairage sécurisé, mode économie d'énergie
Entretien	Nettoyer avec un chiffon sec ; éviter l'eau, le feu, l'humidité et les environnements chauds
Sécurité	Brancher dans des prises murales, ne pas utiliser de multiprises, ne pas démonter
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Pièces détachées	Non disponibles
Réparabilité	Non réparable par l'utilisateur ; contacter le support technique

FOIRE AUX QUESTIONS - GHN2400 WIFI AX1800 TP-LINK

Comment réinitialiser mon adaptateur et mon CPL aux paramètres d'usine par défaut ?

Appuyez sur le bouton Pair et maintenez-le enfoncé jusqu'à ce que tous les voyants s'éteignent puis se rallument (environ 6 secondes).

Que dois-je faire si le voyant CPL n'est pas vert fixe ?

Essayez une autre prise murale et assurez-vous que tous les appareils CPL sont sur le même circuit électrique. Si le problème persiste, configurez un réseau CPL par appairage ou contactez le support technique.

Que dois-je faire s'il n'y a pas de connexion Internet dans mon réseau CPL ?

Vérifiez que tous les CPL sont sur le même circuit électrique, que les voyants CPL sont verts fixes, que les câbles Ethernet sont bien connectés et que votre modem/routeur dispose d'une connexion Internet.

Que dois-je faire si un CPL correctement couplé ne se reconnecte pas après avoir été déplacé ?

Assurez-vous que tous les CPL sont sur le même circuit physique. Essayez de les jumeler à nouveau et vérifiez les interférences d'appareils électroménagers (machine à laver, climatiseur...). Utilisez la prise électrique intégrée pour réduire le bruit.

Comment coupler de nouveaux adaptateurs CPL ?

Appuyez sur le bouton Pair d'un adaptateur existant pendant 1 seconde (son voyant CPL clignote). Dans les 2 minutes, appuyez sur le bouton Pair du nouvel adaptateur pendant 1 seconde. Le voyant CPL devient vert fixe lorsque le couplage est réussi.

Comment synchroniser les paramètres WiFi avec plusieurs CPL ?

Branchez et couplez les nouveaux extenseurs CPL à l'adaptateur existant. Les paramètres WiFi se synchroniseront automatiquement. Vous pouvez aussi utiliser l'application tpPLC, l'utilitaire tpPLC ou l'interface web pour une configuration manuelle.

Que faire si le WiFi ne fonctionne pas ?

Vérifiez que le voyant WiFi est allumé. Si le WiFi est désactivé, appuyez et maintenez le bouton WiFi pendant environ 5 secondes pour l'activer. Assurez-vous que les paramètres WiFi ont été copiés correctement via WPS ou manuellement.

Comment activer ou désactiver le WiFi ?

Appuyez et maintenez le bouton WiFi pendant environ 5 secondes. Le voyant WiFi s'allume ou s'éteint selon l'état souhaité.

Quelle est la différence entre la technologie G.hn et HomePlug AV ?

Les appareils CPL G.hn (comme ce kit) ne sont pas compatibles avec les appareils HomePlug AV/AV2. La technologie G.hn offre généralement de meilleures performances et une meilleure stabilité, mais ils ne peuvent pas fonctionner ensemble.

Où trouver le guide d'utilisation complet ?

Vous pouvez télécharger le manuel complet depuis le site de support TP-Link : www.tp-link.com/fr/support. Scannez également le QR code fourni dans la notice pour un accès rapide.

MODE D'EMPLOI GHN2400 WIFI AX1800 TP-LINK

Guide d'installation rapide

• Les images peuvent différer des produits réels.

Brancher et utiliser

Adaptateur PG2405P

1

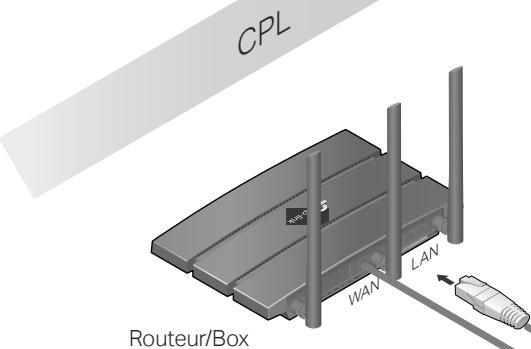

Branchez le CPL dans une prise de courant et connectez-le au port LAN du routeur/Box via un cable Ethernet.

2

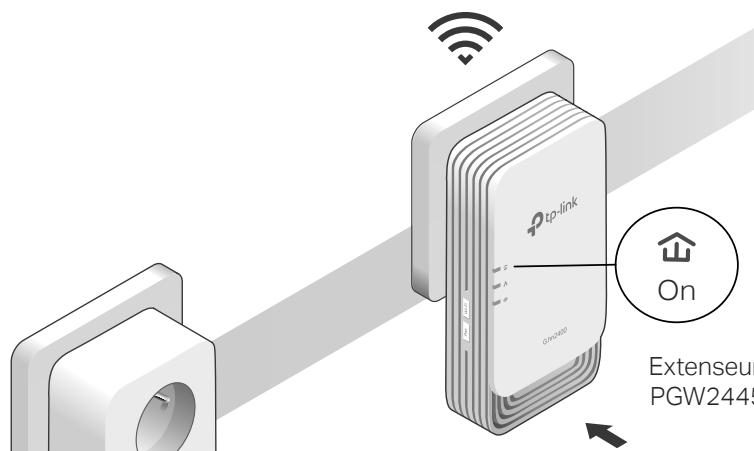

Branchez le CPL dans une prise de courant sur le même circuit électrique.
Attendez que le voyant CPL du CPL devienne vert fixe.

Remarque: si levoyant ne s'allume pas en vert fixe, veuilles vous reférer à FAQ > Q2.

3

Profitez!

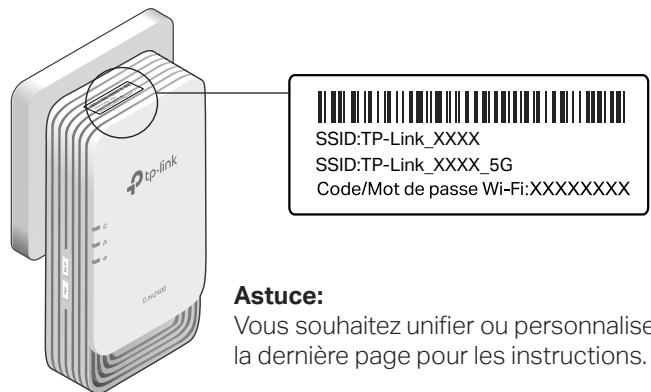

Connectez vos apparéils à Internet en utilisant le SSID (nom de réseau) et le mot de passer par défaut sur l'étiquette en haut du CPL.

Les apparéils CPL G.hn ne sont pas compatibles avec les apparéils CPL HomePlug AV/AV2.

Astuce:

Vous souhaitez unifier ou personneliser votre réseau ? Voir la dernière page pour les instructions.

Attention

1. Utilisez le produit uniquement dans le sens vertical.

1. Branchez les appareils CPL dans des prises murales au lieu de multiprises.

Remarque: L'utilisation de la barrette d'alimentation affectera les performances du réseau ou entrainera même des coupures de connexion.

Prise murale

Multiprises

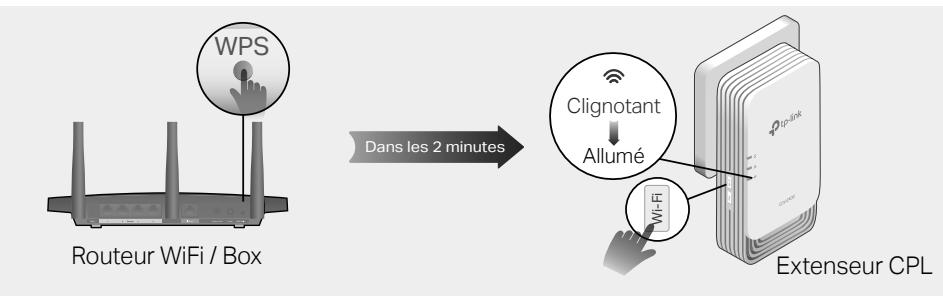

Unifiez vos réseaux WiFi via WPS

Copiez le SSID et le mot de passer de votre routeur/Box via WPS pour creer un réseau WiFi unifié dans toute votre maison.

Remarque: si vous routeur/CPL ne possede pas de bouton WPS, modifiez manuellement les parametes WiFi du CPL via l'application tpPLC, l'utilitaire tpPLC ou l'interface Web.

1 Branchez l'extenseur CPL dans la même piece que votre routeur/Box. Attendeze que levoyant WiFi de l'extenseur CPL s'allume.
2 Appuyez sur le bouton WPS de votre routeur/Box. Dans les 2 minutes, appuyez sur le bouton WiFi de l'extenseur CPL pendant 1 seconde. Levoyant WiFi ⇔ l'extenseur CPL commence a clignoter. Lorsqu'il reste allumé, les paramètres WiFi sont copiés.

Remarque: si les paramètres WiFi ne sont pas copiés dans les 2 minutes, modifiez manuellement les paramètres WiFi l'extenseur CPL.

3 Déplacez l'extenseur CPL et profitez d'Internet à l'aide du SSID et du mot de passer de votre routeur/Box.

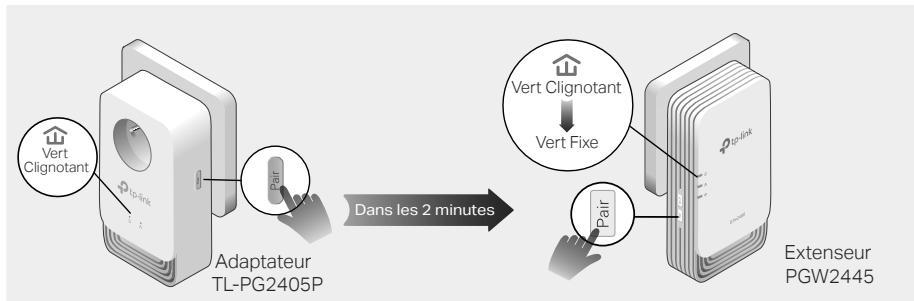

Créer un réseau CPL sécurisé par appairage

Remarque : vous ne pouvez coupler que deux apparciels à la fois. Nous vous recommendons de brancher les apparciels CPL les uns à côté des autres lors du couplage.

1 Appuyez sur le bouton Pair de l'adaptateur pendant 1 seconde. Son voyant CPL devrait commencer a clignoter.
Remarque: Si levoyant CPL ne clignote pas, appuyez à nouveau sur le bouton Pair.
2 (Dans les 2 minutes), appuyez sur le bouton Pair de l'extenseur CPL pendant 1 seconde. Son voyant CPL devrait commencer à clignoter.
3 Lorsque levoyant CPL du CPL s'allume en vert fixe, un reseau CPL a eté créé avec succès.

Remarque: pour ajouter d'autres appareils CPL, appuyez sur le bouton Jumeler de l'un des appareils CPL existants, puis appuyez sur le bouton Jumeler du nouvel apparéil.

Synchroniser les paramètres WiFi avec plus de CPL

Si vous dispose de plusieurs extenseurs CPL, il vous suffit de les brancher et de les coupler au CPL existant pour rejoindre le réseau. Ensuite, les paramètres WiFi se synchroniseront automatiquement du CPL existant vers les nouveaux.

Personnalisez votre réseau

tpPLC App

Pour une gestion facile via votre smartphone ou tablette, téléchargez l'application depuis l'App Store ou Google Play, ou scannez simplement le QR code.

Scanner pour télécharger

tpPLC App

Utilitaire tpPLC

Pour une gestion facile via votre ordinateur, téléchargez l'utilitaire sur la page d'assistance du produit à l'adresse www.tp-link.com/fr.

Remarque: Pour des instructions détaillées, reportez-vous au manuel de l'utilitaire sur la page d'assistance du produit.

Interface Web

Pour acceder à tous les paramètres, connectez-vous à un CPL WiFi et visitez http://tplinkplc.net.

Remarque: Pour des instructions détaillées, reportez-vous au manuel du produit sur la page d'assistance du produit.

Questions féquement posées

Q1. Comment réinitialiser mon adaptateur et mon CPL aux paramètres d'usine par défaut ?

R1. Appuyez sur le bouton Pair et maintenez-le enforcé jusqu'à ce que tous les voyants s'éteignent puis se rallument.
Q2. Que doit je faire si levant CPL n'est pas vert fixe?
R1. Essayez une autre prise murale et assurez-vous que tous les apparéils CPL sont sur le même circuit électrique.
R2. Essayez de configurer un réseau CPL par appariement. Reportez-vous à la section ci-dessus pour obtenir des instructions.
R3. Si le problème persiste, contactez notre support technique.
Q3. Que doit je faire s'il n'y a pas de connexion Internet dans mon réseau CPL ?
R1. Assurez-vous que tous les CPL sont sur le même circuit électrique.
R2. Assurez-vous que les voyants CPL sont allumés en vert fixe sur tous vos apparciels CPL. Si ce n'est pas le cas, couplez à nouveau tous les apparciels.
R3. Assurez-vous que tous les apparciels sont correctement et solidement connectés.
R4. Vérifiez si vous disposez d'une connexion Internet en connectant l'ordinateur directement au modem ou au routeur.
Q4. Que doit je faire si un CPL correctement couplé ne se reconnectcte pas après avoir eté déplace?
R1. Assurez-vous que tous les CPL sont sur le même circuit physique.
R2. Essayez à nouveau de jumeler le CPL et assurez-vous que le voyant CPL est vert fixe.
R3. Vérifiez les interférences possibles dues à une machine à laver, un climatiseur ou d'autres apparéils electroménagers qui peuvent être trop proches de l'un des apparéils CPL. Branchez l'appareil dans la prise électrique intégrée pour éliminer le bruit électrique si vous apprieil CPL a une prise vigogne.

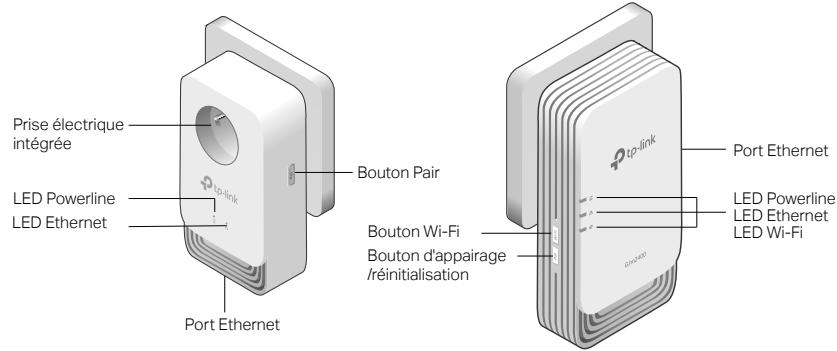

Description physique

LED STATUS DESCRIPTION

Powerline	Off	Le CPL est étant.
	Vert clignotant	Rapidement: le CPL s'appaire ou met à jour le firmware. Lentement: le mode d'économie d'énergie est activé.* (Uniquement pour PG2405P)
	Orange Fixe	Le CPL n'est pas connecté à un réseau CPL.
	Vert Fixe	Le CPL est connecté à un réseau CPL.
Ethernet	On/Off	Le port Ethernet est connecté ou non connecté.
Wi-Fi	On	La fonction sans fil est activée.
	Clignotant	Le CPL synchronise les paramètres du réseau sans fil.
	Off	La fonction WiFi est désactivée.

• Si l'appareil connecté au PG2405P est étée int ou inactif pendant plus de 5 minutes, le PG2405P passse automatiquement en mode d'économie d'énergie.

ARTICLE DESCRIPTION

Bouton d'appairage /réinitialisation	Appuyez et maintenez enforcé pendant 1 seconde pour configurer ou rejoindre un réseau CPL sécurisé. Appuyez sur le bouton Pair et maintenez-le enforcé pendant au moins 6 secondes, puis relâchéz le bouton pour réinitialiser le CPL aux paramétres par défaut.
Bouton WiFi	Appuyez pendant 1 seconde pourCOMMencer à copier les paramétresWiFi du routeur/Box. Appuyez et maintenez pendant environ 5 secondes pour activer ou désactiver le WiFi.
Prise électricité intégrée	Utilisé comme prise de courant alternatif pour alimenter d'autres appareils. Il réduit également certains bruits électriques susceptibles d'interférier avec les performances de la ligne électricque.

Pour bénéficier d'une assistance technique, d'informations sur la garantie, de services de remplacement, de guides d'utilisation et d'autres informations, veuillez visitor https://www.tp-link.com/fr/support, ou scanner simplement le QR code.

TP-Link par la presente déclaration que cet apparèil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE, 2011/65/UE et (UE)2015/863. La déclaration CE de conformité originelle peut être trouvée à l'adresse https://wwwtp-link.com/en/ce.

Information sur la sécurité

• Gardez l'appareil éloigné de l'eau, du feu, de l'humidité ou des environnements chaud.
• N'essayez pas de démonter, réparer ou modifier l'appareil. Si vous avons besoin de service, veuillez nous contacter.
• N'utilise pas l'appareil la où les apparciels WiFi ne sont pas autorisés.
• La prise de courant doit être installée près de l'équipement et doit être facilement accessible.
• Branchez les apparèils CPL directement dans les prises murales mais pas dans les multiprisés.
• Pour les apparèils disposant d'une prise électrique femelle, il est recommendé de ne pas y brancher un apparéil similaire mais de la réserve à la fourniture d'électricité à autres apparèils, préférez l'usage d'une multiprise à rallonge afin de limiter les interférences entre apparèils.

Merci de dire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet apparéil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.
