GHN 2400 - Kit CPL TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit CPL (Powerline Communication)
Marque	TP-LINK
Modèle	GHN 2400
Débit maximal	Jusqu'à 2400 Mbps
Norme	HomePlug AV2 compatible
Dimensions (chaque adaptateur)	Environ 100 x 60 x 40 mm
Poids (chaque adaptateur)	Environ 150 g
Alimentation	100-240 V, 50/60 Hz
Consommation électrique	< 5 W en veille, < 10 W en actif
Fonctions principales	Création d'un réseau CPL sécurisé par appairage, prise électrique intégrée avec filtre antibruit, gestion Web avancée (QoS, Soft Pair)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Éloigner de l'eau, du feu, de l'humidité. Brancher directement sur une prise murale, non sur une multiprise. Ne pas démonter, réparer ou modifier.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support technique TP-LINK en cas de problème.
Informations générales	Conforme aux directives CE 2014/30/UE, 2014/35/UE, 2009/125/CE, 2011/65/UE et (UE)2015/863. Support technique sur www.tp-link.com/fr/support.
LED indicateur CPL	Vert fixe : connecté ; Orange fixe : non connecté ; Vert clignotant : appairage ou économie d'énergie
LED Ethernet	Allumée : port Ethernet connecté ; Éteinte : non connecté
Bouton Pair	Appui 1s : appairage ; Appui >6s : réinitialisation
Mode d'économie d'énergie	Automatique après 5 minutes d'inactivité de l'appareil connecté

FOIRE AUX QUESTIONS - GHN 2400 TP-LINK

Comment réinitialiser mon adaptateur CPL ?

Avec l'adaptateur branché sur une prise électrique, appuyez sur le bouton Pair et maintenez-le enfoncé pendant environ 6 secondes jusqu'à ce que toutes les LED s'éteignent.

Que faire si le voyant CPL est orange fixe ?

Essayez une autre prise murale et assurez-vous que tous les CPL sont sur le même circuit électrique. Essayez de configurer un réseau par appairage (bouton Pair). Si le problème persiste, contactez le support technique.

Que faire s'il n'y a pas de connexion Internet dans mon réseau CPL ?

1. Assurez-vous que tous les adaptateurs sont sur le même circuit électrique. 2. Vérifiez que les voyants CPL sont verts fixes sur tous les appareils. 3. Vérifiez les connexions Ethernet. 4. Testez la connexion Internet en branchant un ordinateur directement au modem/routeur.

Que faire si un CPL correctement couplé ne se reconnecte pas après avoir été déplacé ?

1. Essayez une autre prise sur le même circuit électrique. 2. Refaites l'appairage (bouton Pair) et assurez-vous que le voyant devient vert fixe. 3. Éloignez tout appareil électroménager (lave-linge, climatiseur) qui pourrait générer des interférences.

Comment configurer un réseau CPL sécurisé ?

Branchez les adaptateurs côte à côte. Appuyez sur le bouton Pair d'un adaptateur pendant 1 seconde (voyant clignote). Dans les 2 minutes, appuyez sur le bouton Pair d'un autre adaptateur. Lorsque le voyant devient vert fixe, le réseau est créé.

Que signifient les LED sur l'adaptateur ?

LED CPL : éteint = hors tension ; vert clignotant rapide = appairage/mise à jour ; vert clignotant lent = économie d'énergie ; orange fixe = non connecté ; vert fixe = connecté. LED Ethernet : allumée = port connecté ; éteinte = non connecté.

Puis-je ajouter plus de deux adaptateurs CPL ?

Oui, vous pouvez ajouter jusqu'à 16 adaptateurs dans un même réseau CPL. Utilisez le bouton Pair pour les appairer à un adaptateur déjà connecté.

Mon réseau CPL fonctionne-t-il à travers les phases électriques ?

Les adaptateurs CPL fonctionnent mieux sur le même circuit électrique. S'ils sont sur des phases différentes, les performances peuvent être réduites. Utilisez un coupleur de phase si nécessaire.

Comment accéder à la gestion avancée du CPL ?

Téléchargez l'utilitaire depuis le site TP-LINK Support. Installez-le, puis survolez l'adaptateur dans l'utilitaire et cliquez sur l'icône Web. Vous pouvez aussi utiliser l'adresse IP de l'adaptateur (trouvée sur votre routeur).

Comment mettre à jour le firmware du CPL ?

Accédez à la page de gestion Web de l'adaptateur. Allez dans la section Outils système puis Mise à jour du firmware. Téléchargez le dernier firmware depuis le site TP-LINK et suivez les instructions.

MODE D'EMPLOI GHN 2400 TP-LINK

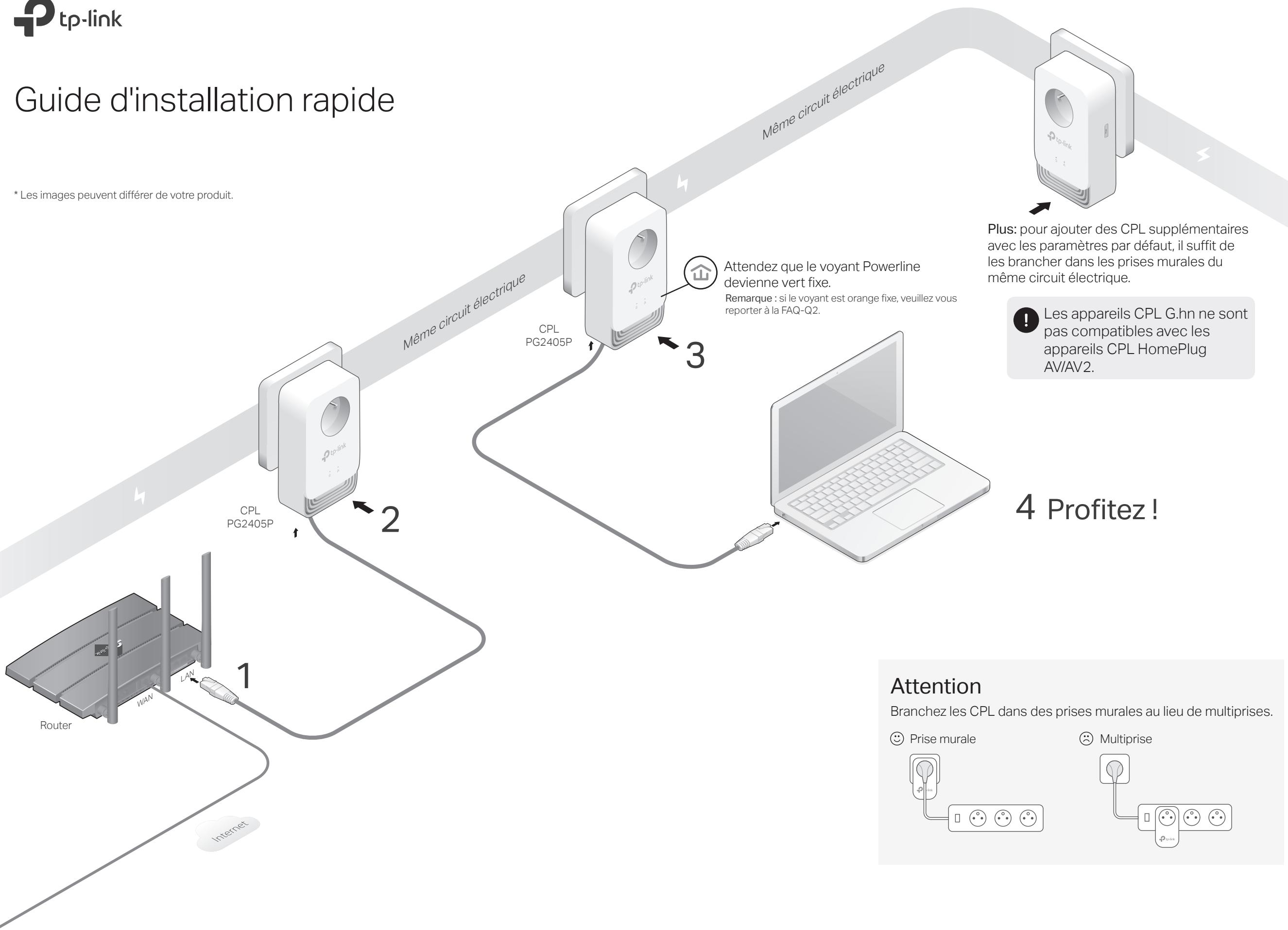

Guide d'installation rapide

• Les images peuvent différer de votre produit.

Configurer un réseau CPL sécurisé par appairage (recommandé)

Vou puez creer ou rejoindre un reseau CPL securise a l'aide du bouton Pair sur deux appareils à la fois.

Conseil: nous vous recommendons de brancher les CPL les uns a cote des autres lors du couplage.

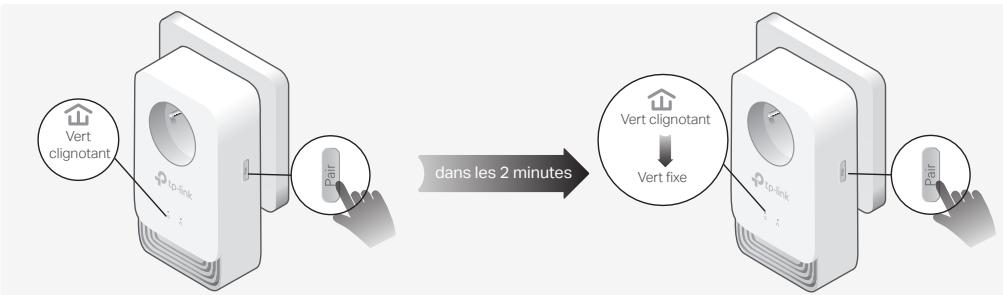

Pour créé un réseau CPL sécurisé:

1 Appuyez sur le bouton Pair de l'un des appeareils CPL pendant 1 seconde. Le voyant Powerline devrait commencer à clignoter en vert. Remarque: Si le voyant d'alimentation ne clignote pas, appuyez à nouveau sur le bouton Pair.
2 (Dans les 2 minutes) appuyez sur le bouton Pair d'un autre apparéil pendant 1 seconde. Son voyant Powerline devrait commencer à clignoter en vert.
3 Lorsque levoyant CPL devient vert fixe,un réseau CPL a eté créé avec succès.

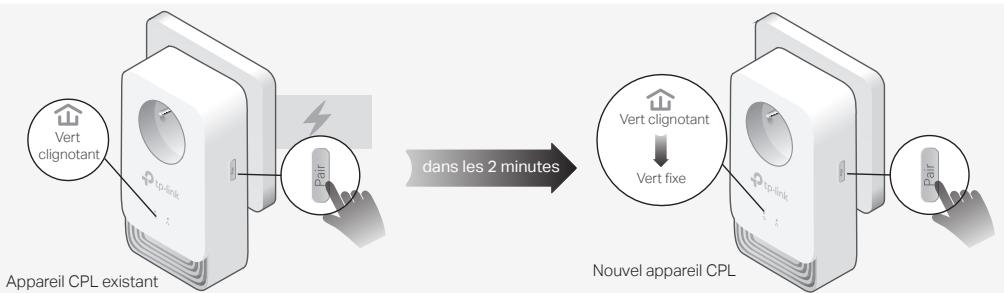

Pour rejoindre un réseau CPL sécurisé existant:

1 Appuyez sur le bouton Pair sur l'un des CPL existants pendant 1 seconde. Le voyant Powerline devrait commencer à clignoter en vert. Remarque: Si le voyant d'alimentation ne clignote pas, appuyez à nouveau sur le bouton Pair.
2 (Dans les 2 minutes) appuyez sur le bouton Pair d'un autre appeareil pendant 1 seconde. Son voyant Powerline devrait commencer a clignoter en vert.
3 Lorsque levoyant Powerline devient vert fixe, c'est fait.

Questions féquement posées

Q1. Comment réinitialiser mon CPL ?

A. Avec l'adaptateur CPL branché sur une prise électrique, appuyez sur le bouton Pai et maintenez-le enforcé pendant environ 6 secondes jusqu'à ce que toutes les LED s'éteignent.

Q2. Que doit je faire si levoyant Powerline est orange fixe?

A1. Essayez une autre prise murale et assurez-vous que tous les CPL sont sur le même circuit électric.
A2. Essayez de configurer un réseau CPL par apparuiement. Reportez-vous à la section ci-dessus pour obtenir des instructions.
A3. Si le problème persiste, contactez notre support technique.

Q3. Que doit je faire s'il n'y a pas de connexion Internet dans mon réseau CPL?

A1. Assurez-vous que tous les apparciels CPL sont sur le même circuit électrique.
A2. Assurez-vous que les voyageants CPL sont allumés en vert fixe sur tous vos apparéils CPL. Si ce n'est pas le cas, couplez à nouveau tous les apparéils.
A3. Assurez-vous que tous les apparèils sont correctement et solidement connectés.
A4. Vérifiez si vous disposez d'une connexion Internet en connectant l'ordinateur directement au modem ou au routeur.

Q4. Que doit je faire si un CPL correctement couplé ne se reconnectcte pas après avoir eté déplace ?

A1. Essayez une autre prise et assurez-vous qu'elle se trouve sur le même circuit electrique
A2. Essayez de jumeler à nouveau l'appareil et assurez-vous que levoyant Powerline est vert fixe.
A3. Vérifiez d'eventuelles interférences dues à une machine à laver, un climatiseur ou un autre apparéil électroménager qui pourrait être trop proche de l'un des apparéils CPL. Branchez l' apparéil dans la prise électrique intégrée pour éliminer le bruit électrique si votre apparéil CPL a une prise électrique intégrée.

Safety Information

• Maintainir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• La prise de courant doit être facilement accessible et se trouver à proximé de l'équipement.
  Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.
  Merci de litre et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil.
  Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrent de l'appareil.Merci d'utiliser cet apparieil avec precaution, le non respect des consignes de sécurité est a vos risques et périls.

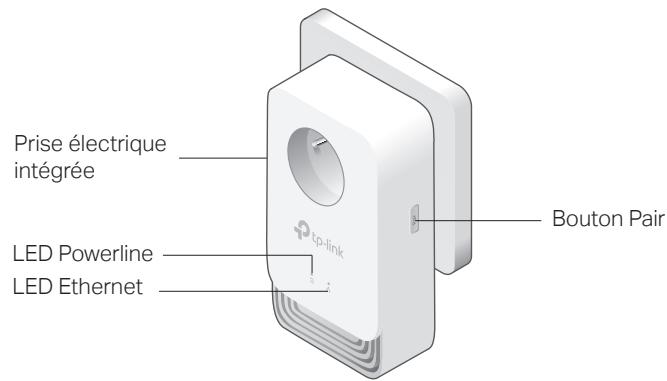

Description physique

LED	STATUT	DESCRIPTION
CPL	Éteint	L'adaptateur CPL est étèint.
	Vert clignotant	Rapidement: l'adaptateur CPL s'appaire ou met à jour le firmware.
		Lentement: le mode d'économie d'énergie est activé.*
	Orange fixe	L'adaptateur CPL n'est pas connecté à un réseau CPL.
	Vert fixe	L'adaptateur CPL est connecté à un réseau CPL.

Ethernet Allumé / Éteint Le port Ethernet est connecté ou non connecté.

• Cinq minutes après que l'appareil connecté au CPL est étée int ou inactif, le CPL passée automatiquement en mode d'économie d'énergie.

ARTICLE DESCRIPTION

Appuyez et maintenez pendant 1 seconde pour configurer ou rejoindre un réseau CPL sécurisé.
Bouton Pair Appuyez et maintenez pendant plus de 6 secondes pour réinitialiser le CPL

Prise Utilisé comme extension de prise électricque pour une multiprise ou des électricques appareils electroménagers. Il peut supprimer certains bruits électricques intégrée susceptibles d'affector les performances du CPL.

Gestion Web

La page de gestion Web intuitive vous permet de gérer facilement vos apparéils CPL. Vous pouvez modifier les paramètres LAN des apparéils CPL, configurer des fonctionnalités avances telles que Soft Pair, QoS, etc.

1. Téléchargez l'utilitaire sur la page d'assistance du produit à l'adresse: https://www.tp-link.com/support/download/
2. Installez et ouvre l'utilitaire, déplacez votre souris sur un périhérique CPL et cliquez sur l'icone (site Web).

Conseils : Vous pouvez également utiliser l'adresse IP de l'appareil CPL pour visitor sa page de gestion Web. L'adresse IP se trouve sur la page client de votre routeur/Box.

TP-Link par la presente déclare que cet apparéil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE,

2011/65/UE et (UE)2015/863. La déclaration CE de conformité originelle peut être trouée à l'adresse https://www.tp-link.com/en/ce.

Pour l'assistance technique, le programme de remplacement, les

manuels utiliser et autres informations, veuillez visitor le site

www.tp-link.com/fr/support, ou scanner le QR code.
