Type de produit	Panneau solaire portable
Marque	EcoFlow
Modèle	110W
Puissance nominale	110 W (+/-5 W)
Tension à vide (Voc)	21,7 V
Tension optimale (Vmp)	18,5 V
Courant de court-circuit (Isc)	6,3 A
Courant optimal (Imp)	6,0 A
Efficacité	21-22 %
Type de cellule	Silicium monocristallin
Connecteur	MC4
Indice d'étanchéité	IP67
Dimensions (déplié)	51,4 x 158 x 2,4 cm
Dimensions (plié)	51,4 x 42 x 2,4 cm
Poids total	6,0 kg
Poids du panneau seul	4,0 kg
Température de fonctionnement	-20 °C à 85 °C
Garantie	12 mois
Compatibilité	Centrales électriques EcoFlow DELTA et RIVER (câble MC4 vers XT60 vendu séparément)
Fonctions principales	Conversion de l'énergie solaire en électricité, recharge de centrales EcoFlow, pliable et portable, support intégré pour inclinaison
Entretien et nettoyage	Nettoyer avec un léger jet d'eau, ne pas utiliser de nettoyeur haute pression
Sécurité	Ne pas utiliser par temps extrême (orage, grêle, vents forts) ; ne pas exercer de pression excessive
Pièces détachées et réparabilité	Câble de connexion MC4 vers XT60 disponible séparément ; pièces non réparables par l'utilisateur

FOIRE AUX QUESTIONS - 110W ECOFLOW

Le panneau solaire EcoFlow 110W est-il étanche ?

Oui, il est classé IP67, ce qui signifie qu'il peut être immergé dans l'eau jusqu'à 1 mètre pendant 30 minutes. Il résiste également à la poussière. Pour le nettoyer, utilisez un léger jet d'eau et évitez les nettoyeurs haute pression.

La vitesse de charge varie-t-elle selon les conditions ?

Oui, elle dépend de la météo (temps nuageux, pluie), de l'orientation (idéalement perpendiculaire au soleil) et des obstructions (ombre, derrière une vitre). Par temps froid, le rendement peut être réduit.

Puis-je utiliser le panneau solaire par temps extrême ?

Non, il est déconseillé de l'utiliser lors d'orages, de vents violents ou de grêle. La plage de température de fonctionnement normale est de -20 °C à 85 °C.

Le panneau solaire peut-il stocker de l'énergie ?

Non, il convertit la lumière solaire en électricité et la transmet en courant continu à une centrale EcoFlow. Il ne stocke pas l'énergie lui-même.

Comment installer le panneau solaire EcoFlow 110W ?

Dépliez le panneau, ajustez-le sur le boîtier de support, fixez-le avec les mousquetons, puis connectez le connecteur MC4 au câble MC4 vers XT60 (vendu séparément) et branchez ce câble au port XT60 de votre centrale EcoFlow.

Puis-je connecter plusieurs panneaux solaires en parallèle ou en série ?

Oui, vous pouvez les câbler en parallèle (connecter les pôles positifs ensemble et les négatifs ensemble) ou en série (connecter le connecteur mâle d'un panneau au connecteur femelle de l'autre). Utilisez un câble de connexion parallèle ou série adapté.

Quel est le poids du panneau solaire 110W ?

Le poids total est de 6,0 kg, dont 4,0 kg pour le panneau seul. Il est conçu pour être portable.

Comment nettoyer le panneau solaire ?

Utilisez un léger jet d'eau pour enlever la poussière. N'utilisez pas de nettoyeur haute pression, car cela pourrait endommager les cellules.

Quelle est la garantie du panneau solaire EcoFlow 110W ?

La garantie est de 12 mois. La durée peut varier selon les lois locales.

Le panneau solaire est-il compatible avec toutes les centrales EcoFlow ?

Il est compatible avec les séries EcoFlow DELTA et EcoFlow RIVER. Le câble de connexion MC4 vers XT60 est nécessaire et vendu séparément.

MODE D'EMPLOI 110W ECOFLOW

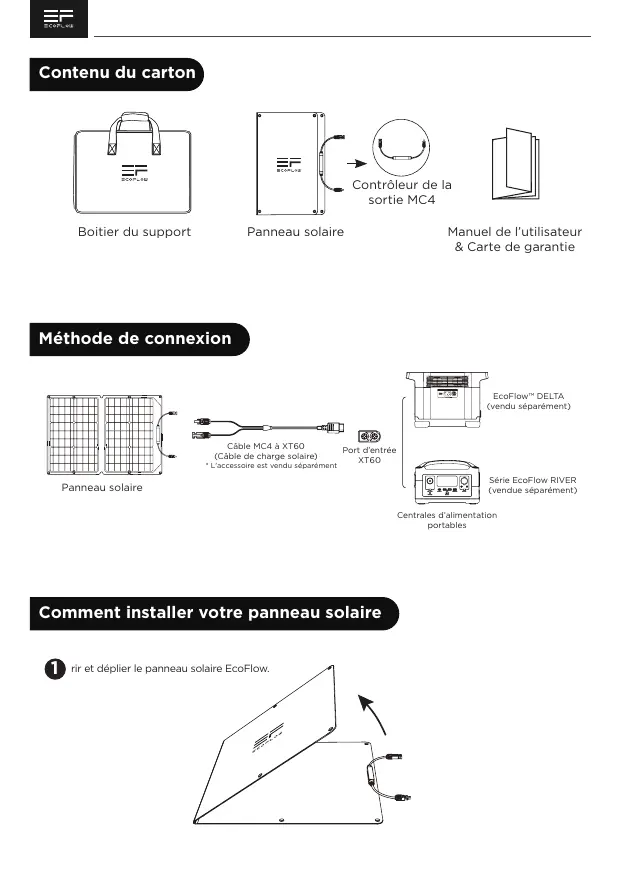

Manuel de l'utilisateur & Carte de garantie

Méthode de connexion

Panneau solaire

Cable MC4 at X6TO (Cable de charge solaire)

* L'accessoire est vendu séparément

Port d'entrée XT60

EcoFlow DELTA (vendu sépérément)

Serie EcoFlow RIVER (venlude séparation)
Centrales d'alimentation portables

Comment installer votre panneau solaire

1 rir et déplier le panneau solaire EcoFlow.

2 Ajustez le panneau solaire sur le boitier du support.

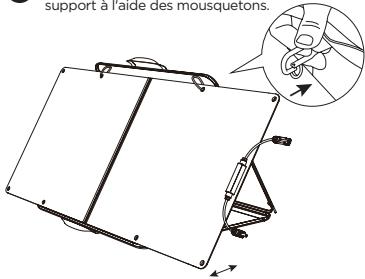

Fixez le panneau solaire sur le boitier du support à l'aide des mousquetons.

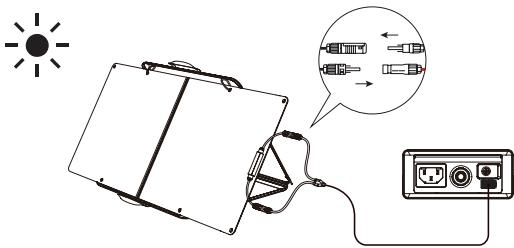

4 Connectez le connecteur MC4 du panneau solaire au cable MC4 à XT60 (cable de charge solaire, vendu séparation) et branche le cable MC4 à XT60 au port XT60 de la centrale EcoFlow.

5 Afin d'augmenter l'efficacite du panneau solaire EcoFlow, utiliseze-le en plein soleil, positionnez-le perpendicularalement a la lumiere du soleil et rassurez-vous que les pannaux solaires ne sont pas abstruents.

6 Le boitier de transport sert egallement de support, qui vous permet de positionner le panneau solaire a un angle de 60^ à 90^

Raccordement des panneaux solaires en parallèle ou en série

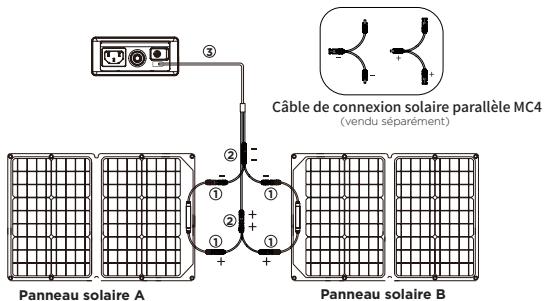

Câblage des panneux solaires en parallelle

(voir la figure ci-dessous)

1. Connectez les pôles positifs des panneaux solaires avec les pôles positifs du cable de connexion parallèle solaire MC4. Connectez les pôles négatifs des panneaux solaires avec les pôles négatifs du cable de connexion parallèle solaire MC4;
2. Connectez les connecteurs du cable parallele (cote soit) avec les connecteurs MC4 du cable MC4 à XT60 (venu séparation);
3. Branchez le connecteur XT60 du cable MC4 à XT60 au port XT60 de la centrale d'alimentation portable EcoFlow.

Consultez les manuels dinstructions des centrales d-alimentation EcoFlow specifiques pour avoir plus d'informations sur le raccordement des panneux solaires

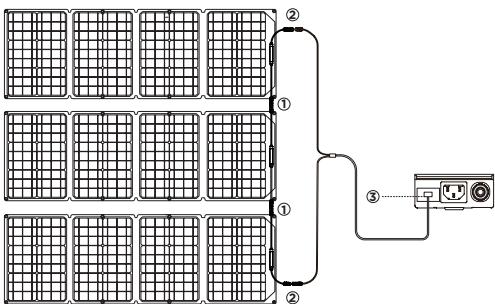

Câblage des panneux solaires en série

(voir la figure ci-dessous)

1. Connectez le connecteur male d'un panneau solaire au connecteur fémelle de l'autre panneau solaire ;
2. Connectez les connecteurs MC4 du panneau solaire au cable MC4 à XT60 (venu séparation);
3. Branchez le connecteur XT60 du cable MC4 au port XT60 de la centrale d'alimentation portable.

Consultez les manuels d'instructions des centrales d'alimentation EcoFlow spécifiques pour avoir plus d'informations sur le raccordement des panneaux solaires.

Consultez les manuels d'instructions des centrales d'alimentation EcoFlow spécifiques pour avoir plus d'informations sur le raccordement des panneaux solaires.

FAQ

Les panneaux solaires EcoFlow sont-ils étanches?

Les panneux solaires EcoFlow sont classés IP67, ce qui signifie qu'ils peuvent être immershés dans une masse d'eau jusqu'à un mètre de profondeur pendant 30 minutes. Ils sont également étanches à la poussière, durables et adaptés à une'utilisation en extérieur. Si vous souhaïze nettoyer vos panneau solaire, utilisez un léger jet d'eau et n'utilise pas de sources d'eau à haute pression telles qu'un jet de pulvrisiation, car une pression élevée pourrait endomgar les panneux solaires.

La vitesse de charge des panneaux solaires EcoFlow varie-t-elle?

La vitesse de charge des panneux solaires varie en fonction des conditions de fonctionnement et de l'environnement :

La météo : Les panneaux solaires peuvent avoirASF des rendements plus faibles dans des conditions de froid, de nuages et de plue ;

Orientation: Les panneaux solaires peuvent avoir des rendements plus faibles lorsqu'ils ne sont pas orientés directement vers la position du soleil;

Obstructions: Les panneux solaires peuvent avoir un rendissement plus faible lorsqu'ils sont placés à l'ombre, derrière d'autres ou derrière une fénête.

Avertissement : Évitez d'appliquer une pression extérieure sur les panneaux solaires ; cela pourrait endommager les cellulues des pannaux solaires et enraigner un baisse de rendement.

Les panneaux solaires EcoFlow peuvent-ils être utilisés dans des conditions météorologiques extrêmes?

Veuiliez utiliser les panneux solaires dans des conditions métaroLOGiques stables. La plage de température optimause pour une utilisation et un stockage normal des panneux solaires EcoFlow est de -4^ à 185^ ( -20^ à 85^ ).

Avertissement: N'utilise pas les panneux solaires dans des conditions météorologiques extrêmes, telles que des orages, des vents forts et des tentées de grèle.

Les panneaux solaires EcoFlow peuvent-ils stocker de l'énergie?

Les panneux solaires convertissant l'énergie solaire en électricité et la transmettant sous forme de courant continu à une centrale EcoFlow. Il ne stockent pas l'énergie eux-memes.

Spécifications techniques

Panneau solaire de 160W

Pauschia nominale : 160W(+/-5W)*

Tension à vide : 21,4V (Vmp 18,2V)

Courant de court-circuit : 9,6A (Imp 8,8A)

Efficacité : 21%-22%

Type de cellule : Silicium monocrystallin

Type de connecteur : MC4

Température de fonctionnement & stockage: -4° F à 185° F (-20°C à 85°C)

Généralités

Poids : 15,4 lb (7,0 kg)

Panneau solaire : 11 lb (5,0 kg)

Dimension déplée : 26,8*61,8*1,0 in (68*157*2,4 cm)

Dimension replée : 26,8*16,5*1,0 in (68*42*2,4 cm)

Garantie : 12 mois*La période de garantie peut varier en fonction des lois stégrétements locales.

Testé et certifié

Panneau solaire de 60W

Puisance nominale : 60W(+/-5W)*

Tension à vide : 21,6V(Vmp 18,2V)

Courant de court-circuit : 3,5A (Imp 3,3A)

Efficacité : 21%-22%

Type de cellule : Silicium monocristallin

Type de connecteur : MC4

Température de fonctionnement & stockage: -4° F à 185° F (-20°C à 85°C)

Généralités

Poids : 8,8 lb (4kg)

Panneau solaire : 4,4 lb (2,0kg)

Dimension déplée : 21*32,1*1,0 in (53,7*81,5*2,4 cm)

Dimension repliée : 21*16,5*1,0 in (53,7*42*2,4 cm)

Garantie : 12 mois La période de garante peut varier en fonction des lois et rédigements locales.

Testé et certifié

Panneau solaire de 110W

Puisance nominale : 110W(+/-5W)*

Tension à vide : 21,7V (Vmp 18,5V)

Courant de court-circuit : 6,3A (Imp 6,0A)

Efficacité : 21%-22%

Type de cellule : Silicium monocristallin

Type de connecteur : MC4

Température de fonctionnement & stockage -4° F à 185° F (-20°C à 85°C)

Généralités

Poids : 13,2 lb (6kg)

Panneau solaire : 8,8 lb (4kg)

Dimension déplée : 20,2*62,5*1,0 in (51,4*158*2,4 cm)

Dimension replée : 20,2*16,5*1,0 in (51,4*42*2,4 cm)

Garantie : 12 mois *La période de garantie peut varier en fonction des lois étréglementations locales.

Testé et certifié

E C O F L O W

太陽能充電板

包装内容

太陽能充電板保護套（支架）

太陽能充電板

用户手册和保修卡

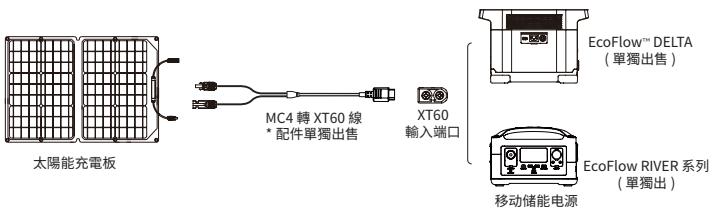

如何連接

太陽能板使用方法

1 打開EcoFlow太陽能充電板。

在支架包上調節太陽能充電板角度。
