TAKHINI - Chauffe-eau thermodynamique SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau thermodynamique
Marque	SAUTER
Modèle	TAKHINI
Volume d'air nécessaire	≥ 20 m³ libres
Hauteur sous plafond min.	2 m
Température ambiante min.	5 °C
Distance murale min.	30 cm du mur, 20 cm du plafond
Alimentation électrique	230 V monophasé (à confirmer sur l'appareil)
Raccordement électrique	Branchement permanent (non sur prise)
Raccordement eau	Eau froide avec groupe de sécurité 7 bar, eau chaude avec raccord diélectrique
Évacuation condensats	Tube fourni, à raccorder au siphon
Régulation	Application Cozytouch (pilotage à distance, programmation, visualisation consommation)
Accessoires inclus	Pieds réglables, patte de fixation, sangle de transport, tube condensats, raccord diélectrique, notice
Nombre de personnes pour montage	2
Fonctionnement	Aérothermique : rafraîchit la pièce en fonctionnement
Installation	Local non chauffé (sous-sol, garage)
Service client	0977424242 (appel non surtaxé), lun-ven 8h-12h30 / 13h30-18h

FOIRE AUX QUESTIONS - TAKHINI SAUTER

Quel est le volume minimum requis pour installer le TAKHINI ?

Le volume libre minimum de la pièce doit être d'au moins 20 m³ (surface au sol x hauteur sous plafond). La hauteur sous plafond doit être d'au moins 2 m.

Peut-on installer le chauffe-eau dans une pièce chauffée ?

Le TAKHINI fonctionne en air ambiant et rafraîchit la pièce. Il est recommandé de l'installer dans un volume non chauffé comme un sous-sol ou un garage. La température du local doit rester au-dessus de 5 °C.

Quelles sont les distances minimales à respecter ?

Respectez une distance minimale de 30 cm par rapport au mur et de 20 cm par rapport au plafond.

Comment raccorder l'évacuation des condensats ?

Raccordez le tube d'évacuation des condensats fourni directement sur le coude situé à l'arrière du produit, puis placez l'extrémité du tuyau dans un siphon (non fourni) raccordé aux eaux usées.

Faut-il un groupe de sécurité ?

Oui, un groupe de sécurité taré à 7 bar portant le marquage NF est obligatoire sur l'arrivée d'eau froide. Un groupe de sécurité coudé est recommandé.

Comment connecter le chauffe-eau à l'application Cozytouch ?

Suivez les instructions de l'application Cozytouch. Vous pourrez ainsi programmer les plages de chauffe, visualiser la consommation et gérer les absences à distance.

Quel type de branchement électrique est nécessaire ?

Le branchement doit être permanent (non sur une prise électrique). Il est conseillé de faire appel à un professionnel. L'alimentation est généralement en 230 V monophasé (vérifiez sur l'appareil).

Que faire en cas de gel ?

Le local doit rester à une température supérieure à 5 °C pour éviter le gel du groupe de sécurité, qui pourrait générer des surpressions. En cas de risque, vidangez l'appareil ou maintenez une température minimale.

Quels accessoires sont fournis avec le TAKHINI ?

Le colis contient : tube d'évacuation des condensats, raccord diélectrique, pieds réglables, patte de fixation avec vis, sangle de transport, notice d'utilisation.

Comment procéder au remplissage du chauffe-eau ?

Ouvrez le robinet d'eau chaude de la cuisine ou salle de bains, puis ouvrez la vanne d'arrêt d'eau froide sur le groupe de sécurité. Attendez que l'eau coule sans bruit avant de refermer le robinet.

MODE D'EMPLOI TAKHINI SAUTER

Certaines opérations peuvent nécessiter les compétences d'un professionnel. En cas de doutes, adressez-vous à votre revendeur.

Avertissement!

L'installation du chauffe-eau doit avoir lieu dans un local dont la temperature reste au-dessus de 5°C (risque de gel dans le groupe de sécurité pouvant générer des surpressions dans le chauffe-eau).

Avant toute intervention

Mettre hors tension l'alimentation électrique.

AVANT INSTALLATION

Vérifiez que votre chauffe-eau rencontre bien dans l'espace prévu pour son installation.

0977424242

Service gratuit + prix appel

Avant de débuter l'installation, reportez le code et le N° de série ainsi que votre date d'achat. Ces données seront indispensables pour toute question sur votre produit ou sur sa garantie.

du lundi au vendredi de 8h00 à 12h30 et de 13h30 à 18h00

Type de l'appareil :

N° de série :

Date d'achat:

Partie à découper et à conserver

Position de l'étiquette :

Contenu du COLIS

Tube d'évacuation des condensats

Raccord dielectrique

Pieds régables

Notice d'utilisation

Patte d'acrocbeau sol avec vis

Sangle

Takhini

Notice d'utilisation

Accessoires

OBLIGATOIRE Groupe de sécurité neuf coudé

Teflon V

béton

Sortiedcable

CONSEILLÉ Vase d'expansion

À VÉRIFIER Réducteur de pression

Régulateur de température

Temps de montage

2 personnes

Montage sur air ambiant

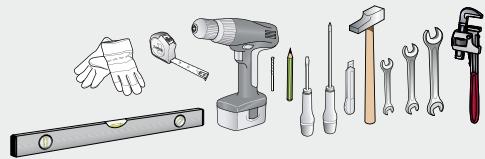

OUTILS À prevoir

Takhini fonctionne en air ambient. Lorsqu'il est en fonctionnement, il rafraîchit la température de la pièce.

Installation dans un volume non chauffé :

Pièces conseillées : Sous-sol / Garage

Température du local >= 5^

Hauteur sous plafond >= 2m

Respecter les espacements

-A 30cm minimum du mur -A 20 cm minimum du plafond

≥ 20m^3 libres (surface au sol x hauteur)

2 Transport

Le produit intègre plusieurs poignées afin de faciliter la manipulation et le transport du chauffe-eau. Transporter le produit, uniquement sur la face dédiée à l'aide de la sangle incluse.

POSITION ACCEPTEE

POSITIONS INTERDITES

3 Installation du chauffe-eau

Le mètre à niveau à l'aide des pieds réglables fournis

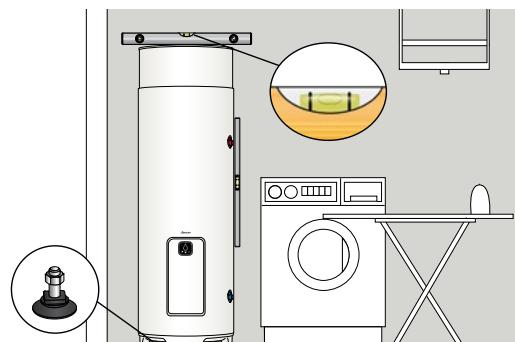

Mettre le produit à niveau

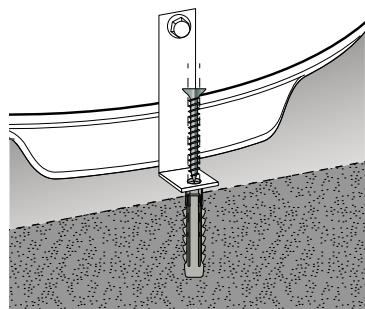

Fixer le produit au sol

À l'aide de la patte de fixation fournie avec le produit.

Pieds réqables

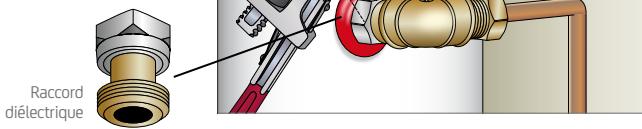

Branchement eau chaude

Installer le raccord dielectrique fourni avec le produit entre le piquage eau chaude et le raccordement.

Branchement eau froide

1. Raccorder sur le piquet eau froide un groupe de sécurité taré à 7 bar portant le marquage NF. 2. Installer le siphon et le raccorder aux eaux usées en réalisant une pente.

Groupe de sécurité coudé

Siphon

Téflon

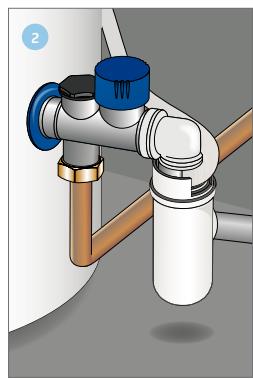

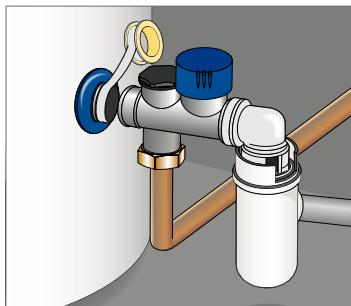

Pose du tube d'évacuation des condensats

1 Raccorder le tube d'évacuation des condensats directement sur le coude situé à l'arrière du produit. 2 Placer l'extrémité du tuyau dans le siphon (non fourmi).

Tube d'évacuation des condensats

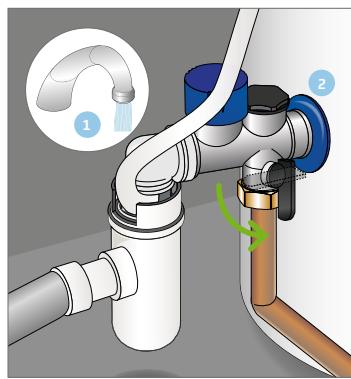

Remplissage du chauffe-eau

Ouvrir le robinet d'eau chaude de la cuisine ou salle de bains. Ouvrir la vanne d'arrêt d'eau froide située sur le groupe de sécurité.

Branchement d'un limiteur de température

S'il n'y a pas de mitigeurs thermostatiques sur les points de puissance, il est conseillé de placer un limiteur de température sur la sortie d'eau chaude afin de limiter les risques de brûlures.

OBLIGATOIRE: en neuf et renovation lourde (arrêté du 30/11/2005).

Avertissement

Conformités et normes : se référer à la notice

Brancher takhini

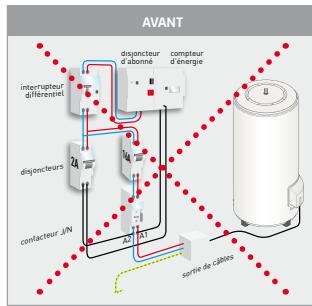

Installation standard d'un chauffe-eau électrique en HC/HP

Installation de Takini Branchement permanent uniquement*

Pour paramétrer la plage de chiffres, se connecter à l'application Cozytouch

Ne pas brancher sur prise électrique

Connexion de votre chauffe-eau

Suivre les instructions proposées par l'application Cozytouch. En connectant votre chauffe-eau, vous pourrez le piloter à distance en toute simplicité. Ce qui vous permettra de : - Programmer les plages de chauffe - Visualiser votre consommation - Gérer vos absences et imprévus

LE TRI +FACILE
