MODE D'EMPLOI TÉNÉRIFE THERMOR

Conditions de garantie pour la France

DOCUMENT À CONSERVER PAR L'UTILISATEUR Présenter le certificat uniquement en cas de réclamation

Garantie utilisateur

+ Conformément aux dispositions légales en vigueur, les utilisateurs bénéficient en tout état de cause de la garantie légale des vices cachés (articles 1641 et suivants du Code Civil) et de la garantie légale de conformité pour les biens de consommation due par le dernier ven- deur (articles L217-1 et suivants du Code de la Consommation)

Garantie clients professionnels Thermor

+ Nos appareils sont garantis contre tout défaut

de fabrication dans les conditions définies dans

nos Conditions Générales de Vente et pour les

- Les convecteurs, panneaux rayonnants et radi teurs chaleur douce et leurs accessoires sont garantis pendant 2 ans, sous réserve qu'ils soient installés par un professionnel qualifié conformé- ment aux règles de l'art, à la norme C15:100 et raccordés en 230 volts (réseau conforme à la norme NF EN 50160)

La garantie comprend l'échange ou la fourniture

des pièces reconnues défectueuses après exper-

tise par notre Service Après-Vente, à l'exclusion de

tous frais annexes qu'il s'agisse de main d'œuvre,

déplacement, perte de jouissance ou d'exploita-

tion ou de toute indemnités à titre de dommages

+ Nos produits peuvent faire l'objet d'extension de garantie - consulter notre Service Après-Vente.

+ La validité de la garantie est notamment condi- tionnée à l'installation et à la mise en service de l'appareil par un installateur professionnel agréé où qualifié ainsi qu'à la réalisation des entretiens réguliers conformément aux instructions précisées dans nos notices.

+ La garantie ne couvre pas les dommages dus à une installation non-conforme, un défaut d'entretien ou une utilisation impropre (se référer à la notice).

Retour sous garantie Les retours de produits effectués au titre de la garantie ne seront acceptés que s'ils font l'objet d'un accord préalable de la part de THERMOR, par écrit, matérialisé par l'autorisation de retour numérotée. Les pièces jugées défectueuses seront systémati- quement retournées pour expertise en port payé au SAV THERMOR (adresse ci-dessous). Un avoir où un échange sera effectué suivant le cas, si l'expertise révèle une défaillance effective.

ATTENTION : Un produit potentiellement à l'origine d'un sinistre doit rester accessible aux opérations d'expertise. Il revient au sinistré d'entreprendre toutes les démarches nécessaires auprès de son assureur. Le remplacement du produit est souris à l'accord des assurances du fabricant et du sinistré.

THERMOR-Services 17, rue Croix Fauchet, BP 46 45141 Saint Jean de la Ruelle cedex

TYPE DE L'APPAREIL" :

CACHET DE L'INSTALLATEUR :

N° DE SÉRIE NOM ET ADRESSE DE L'UTILISATEUR :

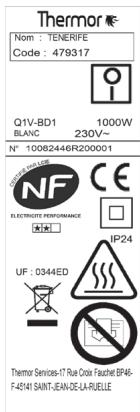

* Ces renseignements se trouvent sur la plaque signalétique mn

située sur le côté de l'appareil.

NOTICE D’INSTALLATION ET D'UTILISATION Guide à conserver par l'utilisateur

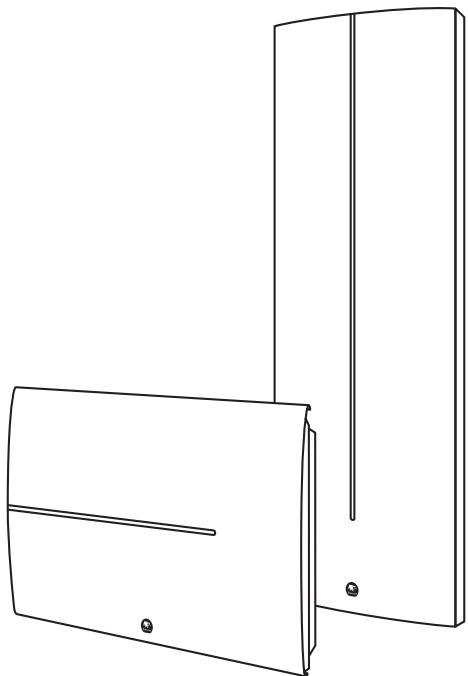

TÉNÉRIFE Radiateur chaleur douce Horizontal et Vertical

Retrouvez la notice complète en version digitale

notice complète TENERIFE de Ténérife

Radiateur chaleur douce Horizontal et Vertical

© PRISE EN MAIN RAPIDE UTILISATEUR BOÎTIER DE COMMANDES A PROG EX Visualiser les informations 20.0° 8 O EI Augmenter/Naviguer - Diminuer /Naviguer Lun 10:30 v © aider Allumer /Éteindre/Verrouiller-Déverrouiller (appui long)

Je mets en marche et j'utilise mon radiateur

À la première mise sous tension, suivez les instructions affichées à l'écran. Choisir la langue, etc.

Pour modifier la température: @— T/

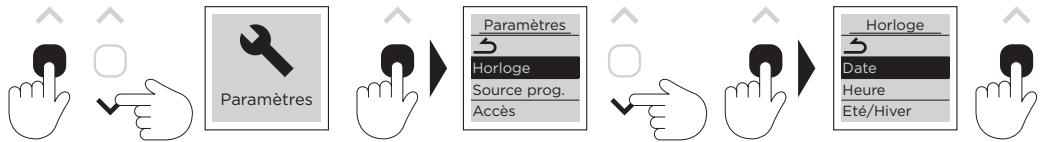

E Pour modifier l'heure, aller dans le menu princial et descendre jusqu'à “Paramètres”

à Paramètres Horloge mi Source prog, & Heure mi [7 Vr | Peemètes Accès Eté/Hier VU 7 Le T7 KL Pour sortir d'un menu à chaque instant, naviguer avec les flèches et valider l'icône retour présente dans chaque menu :

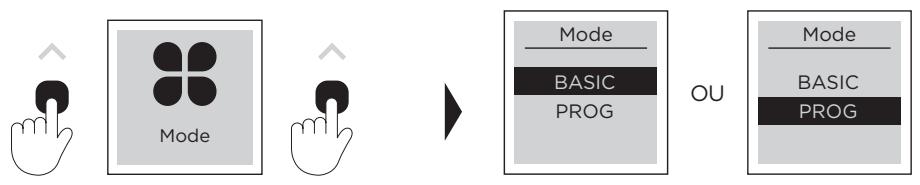

ÉTAPE 2 Modes de fonctionnement

E Choisir entre les 2 modes de fonctionnement (BASIC ou PROG)

d L'sasc Inn PROG ? {

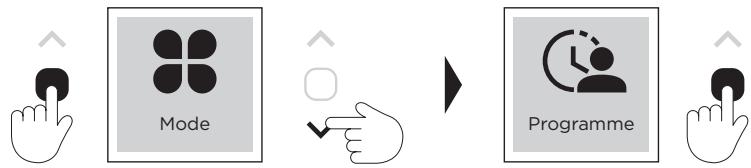

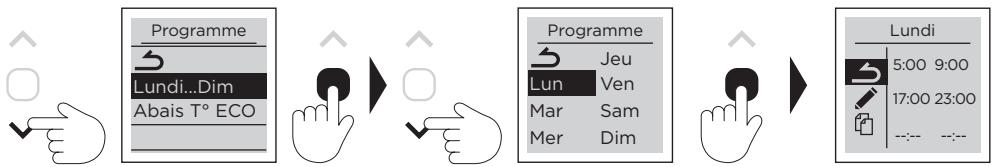

ÉTAPE 3 Je programme mon radiateur

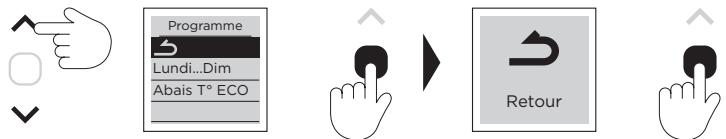

Accéder au menu Programme

Réglage de la programmation jour par jour :

Programme Programme Lundi TT 5:00 200 Lun PA _ fo 200 CG [Abais T° ECO MariSam | /7f 1 ——© [al TE } Mer Dim ee E ) y

Vous pouvez programmer jusqu'à 3 plages de température «Confort» pour chaque jour de la semaine. En dehors de ces plages, l'appareil effectue un abaissement de température (réglé par défaut à -3,5°C).

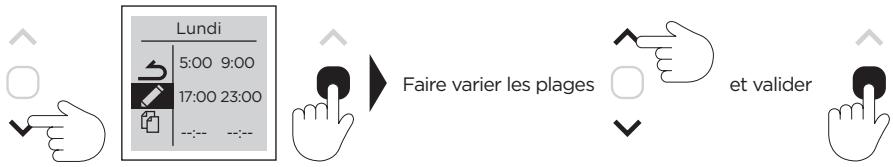

Lun 231500 900 002200 Faire varier les plages oui mt /

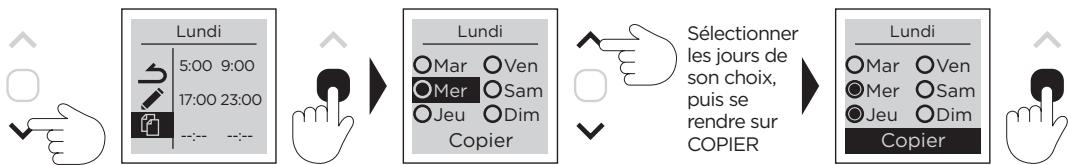

Recopier la programmation sur un ou plusieurs autres jours de la semaine :

End Lundi AT Sélectionner Lundi E \ les jours de Ou 20 joie over © son choix rer Que … lrlress SAO" son ch Sn Sn) © VE Ojeu ODim v rendre sur @ieu ODim | ri 7 D) . Copier CL fl T7 L/

Pour plus d'informations, veuillez vous référer à la notice complète.

Installation et Entretien. 3 Préparer l'installation de l'appareil. Installer l'appareil modèle vertical . Installer l'appareil modèle horizontal Raccorder l'appareil. Fixer l’appareil-modèle vertical . Fixer l’appareil-modèle horizontal . Entretien

Utilisation Principe de fonctionnement. . Description des modes

Basic . Prog... L'interrupteur Premiere mise en marche Mettre en marche / Arrêter l'appareil Verrouillage des commandes . Régler la température Utiliser la programmation interne. Modifier les programmes .... Copier un programme Supprimer une plage de température confort... Utiliser la programmation externe . Fonction fenêtre ouverte Maîtriser ma consommation . Modifier la température ECO .….

Le menu en mode BASIC 14 Le menu en mode PROG 15 Le menu EXPERT 16 Accès restreints 17 Délestage 17 En cas de problème 18

Caractéristiques. 21

Attention surface très chaude. Caution hot surface. ATTENTION : Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brüû- lures. Il faut prêter une attention particulière en pré- sence d’enfants et de personnes vulnérables.

-Il convient de maintenir à distance de cet appareil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

-Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler, ni nettoyer l'appareil, et ni réaliser l'entretien prévu par l'utilisateur.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Cet appareil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne habilitée.

-Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

- La notice d'utilisation de cet appareil est disponible sur le site internet ou en contactant le service après-vente.

-À la première mise en chauffe, une légère fumée odeur peuvent apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication de l'appareil. Nous vous conseillons de mettre votre

appareil en chauffe à 28°C pendant 1 heure à la première mise en 2

service. Nous vous conseillons d’aérer la pièce;

-Un système de gestion d'énergie ou de délestage par coupure d'alimentation est incompatible avec nos appareils. Il détériore le thermostat.

- Respectez les distances minimales avec le mobilier pour l'emplacement de l'appareil. Ne pas installer d’étagère au-dessus des appareils verticaux.

-Il'est interdit d'utiliser l’appareil en configuration mobile, sur pied ou roulettes.

-Ne pas installer l’appareil juste en dessous d’une prise de courant.

- Un appareil présumé à l’origine d’un sinistre doit rester sur site à la disposition des experts d'assurance et le sinistré doit en informer son assureur. Tout remplacement doit se faire en accord avec l’assurance.

Afin d'éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l'appareil de chauffage.

Installation et Entretien

| PRÉPARER L'INSTALLATION DE L'APPAREIL | L'INSTALLATION DE L'APPAREIL

Règles d'installation

- Cet appareil a été conçu pour être installé dans un local résidentiel.

- L'installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d'installation.

- L'appareil doit être alimenté en 230 V Monophasé 50Hz.

-Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de raccordement au moins à 25 cm du sol. L'installation doit être équipée d’un dispositif de protection de type disjoncteur différentiel 30mA.

Tenir l’appareil éloigné d’un courant d’air susceptible de per- turber son fonctionnement (ex : sous une Ventilation Mécanique

Centralisée, etc..). 3

L'appareil doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne dans la baignoire ou la douche.

-L'installation d’un appareil en altitude provoque une élévation de la température de sortie d'air (de l’ordre de 10°C par 1000 m de dénivelé). Il'est fortement déconseillé de monter un appareil au-dessus d’une altitude de 1000 m (risque de mauvais fonctionnement).

-Îl est interdit de monter un appareil vertical horizontalement et vice- versa.

-Respectez les distances minimales avec le mobilier pour l’emplace- ment de l'appareil.

-Ne pas installer d’étagère au-dessus des appareils verticaux.

Ne pas l'installer juste en dessous d’une prise de courant.

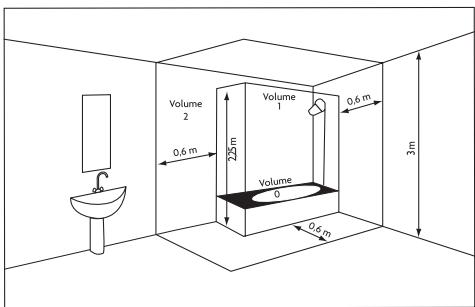

Votre appareil peut être installé dans le volume 2 de la salle de bains. Pour des raisons de sécurité, il est interdit de l'installer dans les vo- lumes 0 et 1.

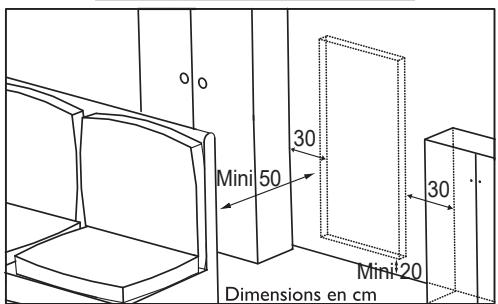

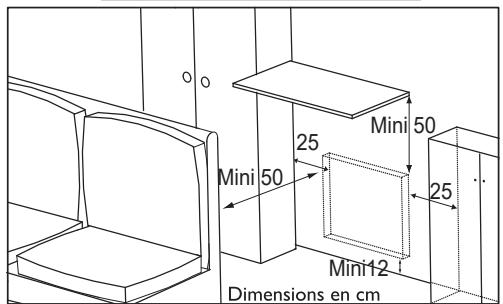

Distance à respecter :

Modèle Horizontal Modèle Vertical

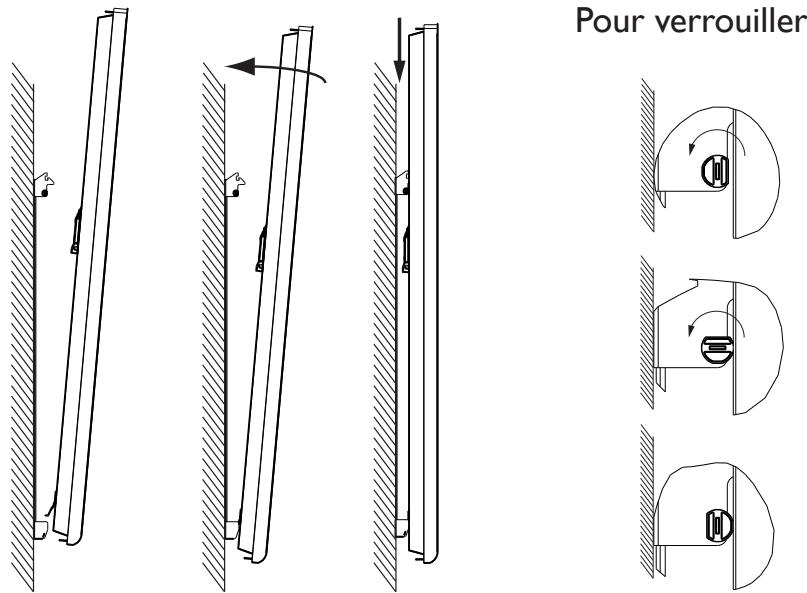

IN LER L'APPAREIL MODELE VERTICAL Déverrouiller la patte d'accrochage de l’appareil

Nous vous conseillons de laisser l'appareil dans ses cales de protection et de le poser à plat face vers le sol.

Retirez la patte d'accrochage en tournant le verrou à l’aide d’un tour- nevis plat.

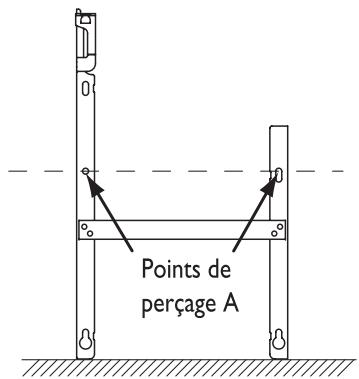

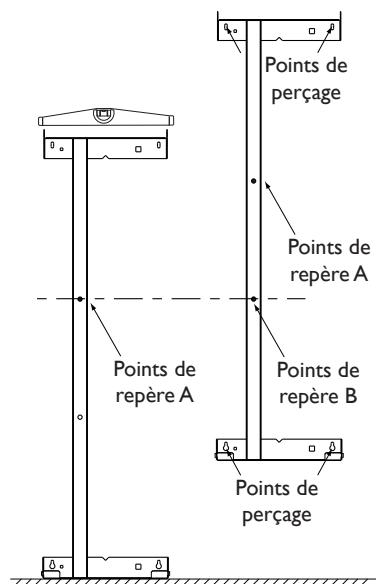

Points de perçage Points de repère À Fixer la patte d’accrochage TK — NN — Utiliser des vis et chevilles adap-

, à Points de Points de tées à votre support (ex : plaque repère À repère B de plâtre) et au poids de l'appareil. l

plâtre) P' PP. al Points de perçage

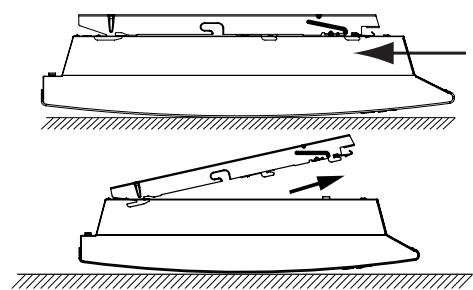

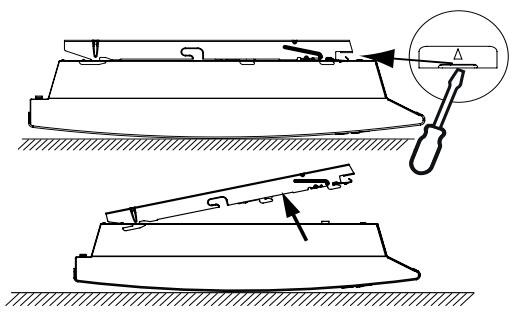

INSTALLER L'APPAREIL MODELE HORIZONTAL Déverrouiller la patte d'accrochage de l’appareil

Nous vous conseillons de laisser l'appareil dans ses cales de protection et de le poser à plat face vers le sol.

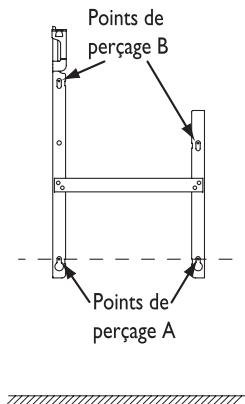

Fixer la patte d’accrochage

Utiliser des vis et chevilles adaptées à votre support (ex : plaque de x . , .

plâtre) et au poids de l’appareil. one de

perçage B Points de perçage À perçage À

RACCORDER L’APPARI Règles de raccordement

- L'appareil doit être alimenté en 230 V Monophasé 50Hz.

-Le raccordement au secteur se fera à l'aide du câble de l’appareil par l'intermédiaire d’un boîtier de raccordement.

-Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.

- Un moyen de deconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation.

-Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

-Si vous utilisez le fil pilote et s’il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

-Si vous voulez utiliser un délesteur, choisissez un délesteur à sortie fil pilote et non un délesteur à sortie de puissance, afin de ne pas détériorer le thermostat.

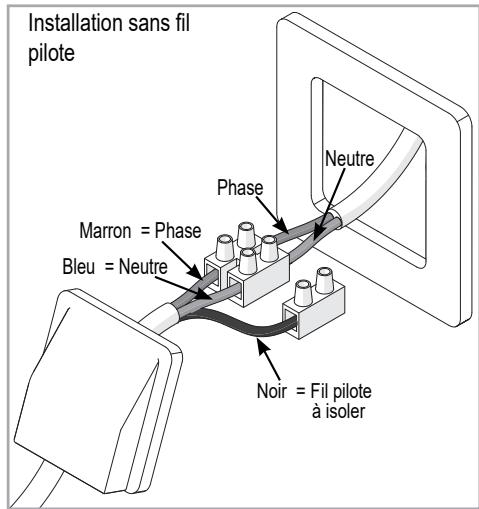

Schéma de raccordement de l’appareil - Coupez le courant et branchez les fils d’après le schéma suivant.

Installation sans fil FC pilote

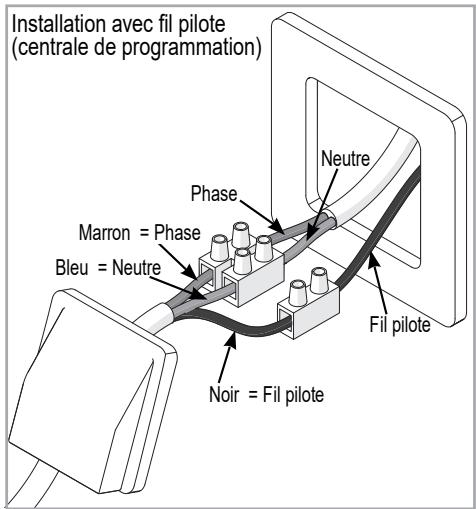

Installation avec fil pilote (centrale de programmation)

- Vous pouvez raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, d'un programmateur ou d’un gestionnaire.

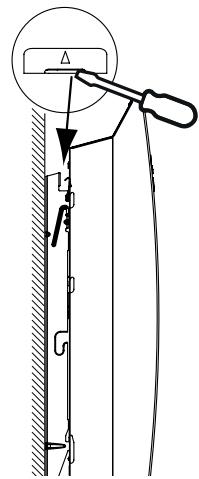

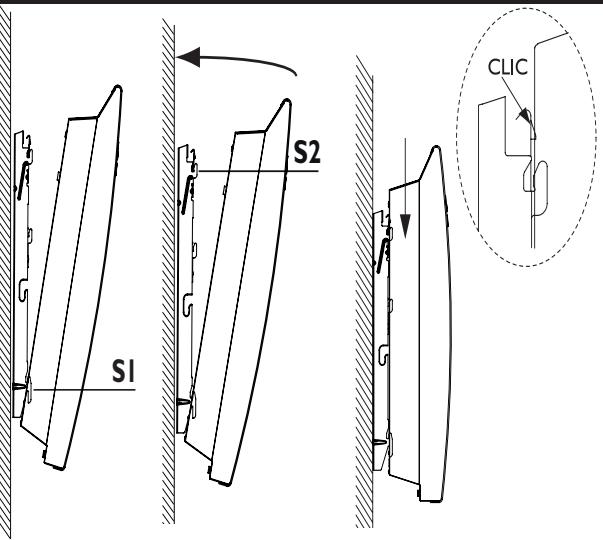

FIXER PPAREIL-MODELE HORIZONT,

Pour déverrouiller Ÿ s2 À À N Ÿ Ÿ N 6 Ÿ \ \| \ sl N N N Ÿ N à \ \ \

ENTRETIEN Avant toute action d'entretien, coupez l'alimentation électrique de l'appareil. Pour conserver les performances de l'appareil, il est néces- saire, environ deux fois par an, d'effectuer son dépoussiérage. Ne jamais utiliser de produits abrasifs et de solvants.

RECYCLAGE Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés.

M La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.

PRINCIPE DE FONCTIONNEMENT

- Augmenter ou diminuer la

Fe — /N température 190 } © \/ Naviguer dans les menus 190° E © @ © - Accéder aux menus © - Valider | © O -Éteindre Ke)

-Verrouiller, déverrouiller

DESCRIPTION DES MODES

2 modes de fonctionnement sont proposés. Reportez-vous à la description des menus dans ces modes pour voir les fonc- tions accessibles.

Basic - L'appareil suit en permanence la température de consigne réglée.

-Soit, l'appareil suit le programme interne défini pour chaque jour de la semaine. A la mise en marche de l'appareil, les plages suivantes sont définies : lundi à vendredi , confort de 5h à 9h et de 17h à 23h;

samedi et dimanche, confort de 5h à 23h.

Vous pouvez modifier ces plages et définir 3 plages de température Confort par jour. Pendant ces plages Confort, la consigne de température est réglée à l’aide de A\ ou V/. En dehors des plages Confort, l'abaissement est réglé dans le menu Prog «Abais.T° ECO» (voir chapitre «Le menu en mode PROG»).

-Soit l'appareil suit les ordres de la programmation externe de votre

installation (voir notice de votre centrale de programmation). 9

L'INTERRUPTEUR Un interrupteur Marche/Arrêt est situé à l'arrière de l'appareil.

Utilisez l’interrupteur uniquement pour un arrêt prolongé (hors période de chauffe) afin de ne pas endommager le thermostat. Pour éteindre l'appareil temporairement, utilisez le bouton O du boitier.

Positionnez l'interrupteur (situé à l'arrière de l'appareil) sur li] pour mettre l’appareil sous tension. Lorsque l'appareil est mis hors tension, un nouveau réglage du jour et de l’heure peut être nécessaire.

PREMIERE MISE EN MARCHE Choisissez la langue, l’heure et la date.

A la première mise sous tension,

-le mode PROG est sélectionné,

-la température de consigne est réglée à 19° C.

METTRE EN MARCHE / ARRÊTER L'APPAREIL Pour arrêter l'appareil, faites un appui long sur () . Confirmez «Eteindre» en appuyant sur() .

Pour mettre en marche l'appareil, faites un appui long sur ©.

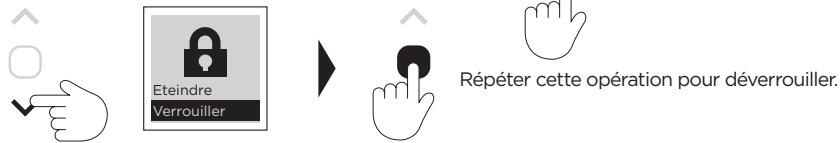

VERROUILLAGE DES COMMANDES Afin d'éviter les manipulations par des enfants, vous pouvez verrouiller

les commandes de votre appareil en faisant un appui long sur @} Sélectionnez «Verrouiller» â et validez avec © .

Faites de même pour déverrouiller les commandes en sélectionnant «Déverrouiller»

RÉGLER LA TEMPÉRATURE Avant toute action, appuyez sur une touche pour activer l'écran.

Utilisez l'indicateur de consommation pour optimiser votre C] réglage. Quand l'indicateur de consommation se trouve au

niveau du symbole vert, vous êtes à un niveau de température |% inférieur ou égal à la température conseillée. »

RSC - Augmentez avec /\ (max 28°C). 19.0° "| -Diminuez avec \/(min 12°C). 0 -Diminuez encore jusqu'à 7°C (température Hors Gel non modifiable) avec \/ .

PROG Si l'écran affiche PROG, vous êtes sur une plage de pro- 19.0° " grammation en mode Confort.

- Augmentez avec /\ (max 28°C).

"“"__U#] _Diminuez avec V/ (min 12°C).

o Si l'écran affiche PROG ECO, vous êtes sur une plage 15.5 de programmation en mode ECO (par défaut -3.5°C par Lun 714| rapport à la température Confort).

Vous pouvez modifier la température ECO, vous forcez donc le réglage par défaut entre la température Confort 18.5° | et la température Eco. «PROG Dérog.» s'affiche jusqu’à la prochaine plage Confort.Vous pouvez régler l'écart entre la température Confort et Eco dans le menu «Abais. T° ECO» (voir chapitre «Le menu en mode PROG).

rRoG HG] Si vous avez réglé une température Hors Gel (7°C), la 7.0° programmation est suspendue.

Programmation | Modifiez cette température lors de votre retour pour la suspendue k k reprise de la programmation.

ILISER LA PROGRAMMATION INTERNE Avant toute action, appuyez sur une touche pour activer l’écran.

MODIFIER LES PROGRAMMES Vous pouvez programmer jusqu’à 3 plages de température Confort pour chaque jour de la

semaine. En dehors des plages Confort, l’abaissement est réglé dans le mode Prog «Abais.T°

ECO» (voir chapitre «Le menu en mode PROG»).

+ Activezle mode (| Mode

Sélectionnez le jour avec /\ ou \/.Validez ©.

Lundi Sélectionnez &”.Validez(). 5:00 9.00 | Choisissez l'heure de début de la 1ère plage Confort avec /N ou\/.

720230 | Validez (). Choisissez l'heure de fin avec /\ ou\ / Validez (T) Faites la même opération pour la 2ème plage Confort puis pour la 3ème

plage Confort ou validez ().

COPIER UN PROGRAMME Vous pouvez copier le programme d’une journée sur un (plusieurs) jour(s).

___und | Sélectionnez (1 Validez ©O.

415% 9% | Faites défiler les jours avec/\ou\/

# 170200 | Validez le jour vers lequel copier avec (7).

Fi Pour valider la copie, sélectionnez «Copier».Validez O.

Lundi @Mar @ven| Exemple : Copie du programme du lundi

(ODMer OSaml vers mardi, jeudi, vendredi. @ieu Dim

SUPPRIMER UNE PLAGE DE TEMPÉRATURE CONFORT Sélectionnez le jour avec \,/.Validez() .

Sélectionnez ”.Validez O: Sur la plage à supprimer, mettre la même heure de début que celle de la fin.

s'affiche. Validez (7).

Après une coupure de courant, la programmation est conservée, mais vous devez régler la date et l’heure.

UTILISER LA PROGRAMMATION EXTERNE Avant toute action, éclairez l'écran en appuyant sur une touche. L'appareil suit les ordres de la commande externe de votre installation par liaison Fil Pilote.

+ Activez le mode OO! Mode # (De! PROG (OO

+ Accédez à la source NA Paramètres À

de programmation O! Mode ®

Sélectionnez Source prog avec \/ Validez ©. Choisissez Pilotage ext. avec V/ puis validez (7).

FONCTION FENÊTRE OUVERTE Cette fonction n’est pas utilisable dans le mode BASIC La fonction fenêtre ouverte permet de détecter les variations de températures liées à l'ouverture et à la fermeture de vos fenêtres. Si vous oubliez d’éteindre votre appareil lors de l'ouverture prolongée d’une fenêtre, cette fonction permet d'y pallier et évite à votre appareil de chauffer inutilement. L'appareil passe automatiquement en Hors Gel (7°C) lorsqu'il détecte une fenêtre ouverte

et remonte à la température initiale lorsqu'il détecte sa fermeture (le temps de détection est variable). SMS denpement ph opt

L'appareil réagit aux ouvertures et fermetures de Ÿ fenêtre, en fonction de plusieurs variables, dont notamment : - la température souhaitée dans la pièce

- la température extérieure

- la configuration de l'installation. / Dans tous les cas, l'appareil reprendra son fonctionnement normal au bout de 2 heures.

Nous déconseillons l’utilisation de cette fonction dans les couloirs et dans les pièces situées à proximité d’une porte d'entrée donnant sur l'extérieur.

MAÏTRISER MA CONSOMMATIO Sur mon appareil, je peux visualiser la consommation en KW/h ainsi que l'estimation en euros. Le compteur se déclenche dès la première mise en service de l'appareil.

Vous pouvez visualiser le coût et le nombre de KWh consommés.

NA Informations 7 HOD-NA| Consommation KT)

Vous pouvez modifier le prix du KWh en vous positionnant sur € avec la flèche V4 puis validez avec

Vous pouvez également remettre le compteur à zéro en vous positionnant sur RAZ puis sur réinitialisation.

LE ODIFIER LA TEMPÉRATURE ECO L'écart de température entre Confort et Eco est défini par défaut à -3.5°C (valeur recom- mandée pour une meilleure maîtrise de ma consommation). En mode PROG, je peux modi-

fier cet écart de -2°C à -9°C. La température Eco maximum est de 19°C (et au mi de 10°C).

IN! Programme Ge LOD-NA] Abais.T° ECO 1)

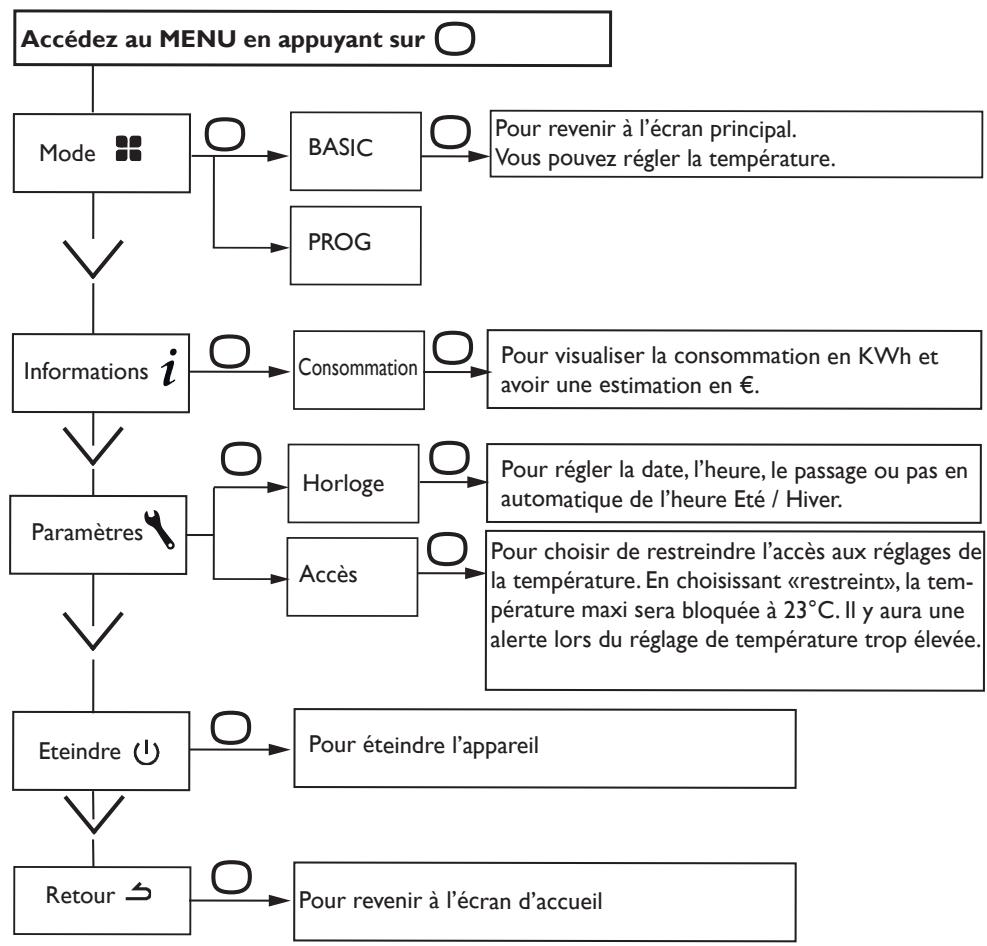

Le menu en mode BASIC Accédez au MENU en appuyant sur (T)

© _lnsc 1Q fFourrerenira l'écran principal.

Vous pouvez régler la température.

©. LononmtonL Q] Pour visualiser la consommation en KWh et

Informations 4 avoir une estimation en €.

| Hort Pour régler la date, l'heure, le passage ou pas en lorloge ; ; 2m Es automatique de l'heure Eté / Hiver. Paramètres À, L] æ EE © {Pour choisir de restreindre l'accès aux réglages del Accès

la température. En choisissant «restreint» la tem- pérature maxi sera bloquée à 23°C. Il y aura une VA alerte lors du réglage de température trop élevée.

Etendre (D =] Pour éteindre l'appareil

———|Pour revenir à l'écran d'accueil

Le menu en mode PROG Accédez au MENU en appuyant sur () |

O BASIC PROG Programme

© [pour revenir à l'écran principal. Une programmation interne est déjà définie. Vous pouvez la modifier en allant dans Programme Ce

Lundi …. Dim | [Pour régler les plages de température Confort sur un jour de la semaine (3 plages possibles) puis copier ces plages sur d'autres jours.

Confort (de -1°C à -9°C, par défaut à -3.5°C).

. Pour régler l'abaissement de température par rapport à la température Abais. T° ECO 8 p' par repP P

Pour activer ou désactiver la détection de fenêtre ouverte et fenêtre fermée.

Consommation | | Pour visualiser la consommation en KWh et avoir une estimation en €.

Horloge 5 Eté / Hiver.

Pour régler la date, l'heure, le passage ou pas en automatique de l'heure

Source Prog. | |P* terne.

Pour choisir la source de la programmation : prog. interne ou Pilotage

O [0 Oo D V Pour choisir de restreindre l'accès aux réglages de la température. Accès En choisissant «restreint» la température maxi sera bloquée à 23°C. ll y aura une alerte lors du réglage de température trop élevée.

Eteindre (D O Pour éteindre l'appareil.

Pour revenir à l'écran d'accueil.

é Le menu EXPERT Pour accéder aux fonctions avancées de l'appareil, appuyez en même temps sur O et /\ pendant plus de 3 secondes.

| Pour activer ou désactiver le son des touches.

FF Langue Q, [Pour choïair 1 langue |

IPour régler la langue, l'heure et la date. Retour lempérature Confort à 19°C, Eco à 15.5°C et program. [mation interne initiale.

Pour ajuster la température de consigne à la température relevée dans la pièce si vous constatez une différence après plusieurs heures de chauffe. La valeur d'étalonnage est comprise entre -3° €

en-dessous et +3° C au-dessus de la température réglée.

Ex:silaT° de la pièce = 18°C et laT® réglée = 20°C, sélectionnez -2,0°.

Pour activer ou désactiver la fonction Fénêtre Ouverte)

Permet de baisser la température de consigne de -1°C| à -2°C lors des périodes de pointes tarifaires D. Ces périodes vous sont signalées par l'envoi d'un message radio privé en fonction du système installé.

Pour enregistrer une température de consigne maximum qui ne pourra pas être dépassée (comprise entre 19°C et 28°C, réglée par défaut à 28°C)

Pour limiter l'accès aux commandes.

Vous pouvez choisir un accès total, un accès à la température seule, ou aucun accès. Dans ce dernier ca les commandes du boîtier ne sont plus accessibles.

Pour activer ou non l'enregistrement d'un code personnel d'accès au Menu Expert.

Une fois activé, l'accès au Menu Expert est codé. Vous pouvez noter ici votre code personnel

Pour le désactiver retournez dans Menu Expert, saisissez votre code personnel, et retournez dans

Paramétrages => Restrictions => Code PIN.

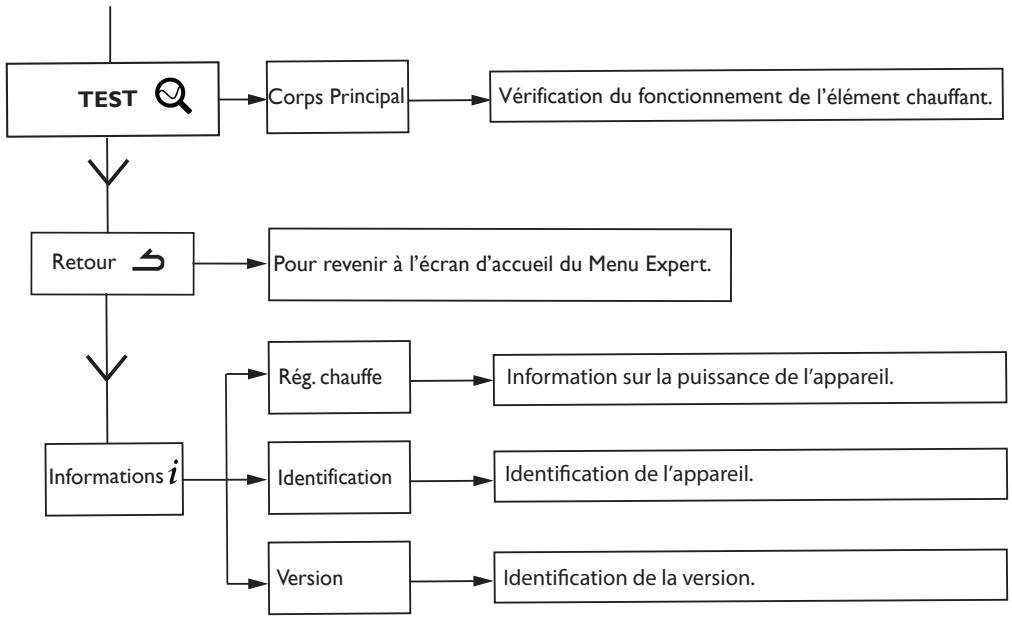

TEST © orps Principal Vérification du fonctionnement de l'élément chauffant. Retour À Pour revenir à l'écran d'accueil du Menu Expert. Rég. chauffe Information sur la puissance de l'appareil. Informations À Identification Identification de l'appareil Version Identification de la version.

Accès restreints Vous pouvez restreindre l'accès au réglage de la température ainsi qu'aux modes. Dans les menus en mode Basic, en mode Prog et en mode Auto.

Accédez aux Paramètres \

Restrictions, choisissez «Contr. accès» puis choisissez

«Restreint». - La température sera bridée à 23°C maximum ;

- Une alerte apparaîtra si la température est augmentée avec une demande de confirmation (fonction anti-chauffe compulsive) ;

- L'accès au Menu Expert est sécurisé par code PIN.

La désactivation est possible par la réinitialisation de l'appareil. (reportez -vous au Menu Expert).

Délestage Nos appareils sont compatibles avec différents sage de délestage.Vous ne devez toute- fois pas utiliser de délestage par coupure d'alimentation secteur car ce système est incom- patible avec nos appareils. Des coupures franches d'alimentation électrique intempestives et répétées peuvent provoquer une usure prématurée et une détérioration des cartes électro- niques qui ne seraient pas couvertes par la garantie du fabricant.

Lors des périodes de délestage, l'écran passe en veille.

L'appareil revient ensuite à son mode de fonctionnement initial.

L'écran du boîtier | Vérifiez que l'interrupteur situé à l'arrière de l'appareil est en position de commande ne | IL. Faîtes un appui sur (D) et sélectionnez «Allumer».

s'allume pas. Vérifiez que l'appareil est alimenté électriquement. La température | Il est nécessaire d'attendre 6 heures au minimum pour que la tempé- d'ambiance est | rature se stabilise.

différente de celle | Il est possible, en fonction de votre installation, que vous releviez une affichée sur l'appareil. | température différente de celle affichée sur l’appareil (un écart de 0,5° Cest normal.) Dans ce cas, reportez-vous au «Menu Expert», chapitre «Calibration T°».

L'appareil ne Si vous êtes en programmation, vérifiez que vous êtes sur un plage ho- chauffe pas. raire Confort. Assurez-vous que les disjoncteurs de l'installation sont enclenchés ou bien que le délesteur (si vous en avez un) n'a pas coupé le fonctionnement de l'appareil. Vérifiez la température ambiante de la pièce : si celle-ci est supérieure à la température de consigne, l’appareil ne chauffe pas.

L'appareil chauffe Relevez la température en bas à droite de l'appareil (c'est ici qu'est tout le temps localisée la sonde). Si cette température est inférieure à la tempé- rature de consigne, alors il est normal que l'appareil chauffe. En cas de différence notable entre la température en bas à droite de l'appa- reil et la température ambiante de la pièce, nous vous conseillons de corriger l’environnement de l'appareil en conséquence. Dans le cas contraire, nous vous invitons à vérifier la puissance de l'appareil par rapport aux dimensions de la pièce et à son bâti. Assurez-vous égale- ment que le produit chauffe un volume fermé (pas de flux d'air venant de pièces non chauffées). En cas de problème (thermostat bloqu coupez l'alimentation de l'appareil (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le.

Si le phénomène se reproduit fréquemment, faites contrôler l’alimen- tation par votre distributeur d'énergie.

L'appareil chauffe | Il peut y avoir un laps de temps entre l'ouverture de la fenêtre et la alors que la fenêtre | détection. En cas de températures extérieures douces ou suivant la est ouverte configuration de la pièce, le passage en Hors Gel peut s'avérer plus long (c'est la sonde de l'appareil qui détecte la chute de température et déclenche le mode Hors Gel). Si la température de la pièce chute sous 7°C, l'appareil chauffe.

L'appareil affiche | Vérifiez dans un premier temps que l'appareil n’est pas verrouillé (voir «Accès refusé» chapitre Verrouillage des commandes). Dans le cas contraire, vérifiez qu'aucune restriction n’est activée (voir chapitre Restrictions dans le menu Expert).

L'appareil ne Augmentez la température en appuyant sur /\ (reportez-vous au cha- chauffe pas assez. bitre «Régler la température»).

Si la température ambiante de la pièce n’atteint pas la température de consigne demandée, relevez la température en bas à droite de l’appa- reil (c'est ici qu'est localisée la sonde). Si cette température est supé- rieure à la température de consigne, alors il est normal que l'appareil ne chauffe pas. En cas de différence notable entre la température en bas à droite de l'appareil et la température ambiante de la pièce, nous vous conseillons de corriger l’environnement de l'appareil en consé- quence. Dans le cas contraire, nous vous invitons à vérifier que la puis- sance de l'appareil est conforme aux dimensions de la pièce et à votre bâti. Assurez vous également que le produit chauffe un volume fermé.

L'appareil est très Il'est normal que l'appareil soit chaud lorsqu'il fonctionne, la tempé- chaud en surface. rature maximale de surface étant limitée conformément à la norme NF Electricité. Si toutefois vous jugez que votre appareil est en per- manence très chaud, vérifiez la température ambiante de la pièce. Si celle-ci est supérieure à la température de consigne demandée, repor- tez-vous au paragraphe «l'appareil chauffe tout le temps». Dans le cas contraire, l'appareil chauffe à sa juste puissance par rapport à sa puis- sance et aux dimensions de la pièce.

Des traces de salis- | En ambiance polluée, des salissures peuvent apparaître sur les sorties sures apparaissent | d’air de l'appareil ou au mur. Ce phénomène est lié à la mauvaise qua- sur le mur autour de | lité de l'air ambiant (fumée de cigarettes, bougies, encens, cheminée... l'appareil. Il est conseillé dans ce cas de vérifier la bonne aération de la pièce (ventilation, entré d'air, etc...).

Le Menu Expert Si le code PIN demandé comporte 3 chiffres c'est qu'un code PIN

n'est pas accessible. | bride le menu expert.Vous devez saisir ce code pour accéder au Menu Expert.

L'appareil ne suit Vérifiez que la date et l’heure sont réglées.

pas les ordres de Vérifiez que l'appareil est en Mode PROG et que la programmation

programmation interne est sélectionnée.

L'appareil affiche L'appareil reçoit un ordre prioritaire sur son fil pilote. Déconnectez

«Del / Arrêt» le fil pilote.

La température Reportez-vous au menu expert, saisissez le code PIN puis sélectionnez

de consigne est Paramètres - Général - Réinitialisation.

bloquée à 23°c et un message apparait

dès 21°C L'appareil ne suit | Assurez-vous de la bonne utilisation de la centrale de programmation pas les ordres de | (voir notice d'utilisation de la centrale).

programmation ex- | Vérifiez que l'appareil est en Mode PROG et source de programma- ternes. tion « Pilotage ext.» .

Vérifiez la transmission correcte des ordres de programmation :

Confort Eco Hors Gel | Arrêt du | Confort | Confort

chauffage | -1°C 2°C Délestage

entre Volt | négative | positive | pendant | pendant

Dans le cadre de la programmation par fil pilote ou courant porteur, les ordres hors gel ou délestage sont prioritaires.

Le délai de basculement du mode Confort vers le mode Eco est de l'ordre de 12 secondes. Le délai de basculement du mode Confort -1/- 2 vers Confort est de l’ordre de 5 minutes.

Si vous n'avez pas réussi à résoudre votre problème, contactez votre distribu- teur/installateur, munissez-vous des références de l'appareil. Elles sont situées sur le côté de l'appareil. Mesurez la température de la pièce.Le Code com- mercial et le Numéro de série identifient auprès du constructeur l'appareil que vous venez d'acquérir.

REPRSE ADÉPOSER ADÉPOSER A ? = ALA LIVRAISON EN MAGASIN EN DÉCHÈTERIE Ses 2e D 10 -

Points de collecte sur www quefairedemesdechetsfr Prlgier la réparation ou le don de votre appareil!

Caractéristiques Techniques mesurées et calculées conformément aux RÈGLEMENTS (UE) 2015/1188 et / ou (UE) 2024/1103

voir étiquette signalétique

Symbol I Valeur Ï Unité

Contrôle de la puissance thermique à un

h Pnom 1à2 | kW palier, pas de contrôle de la température | non nominale Fe de la pièce ; : Contrôle à deux ou plusieurs paliers Puissance Thermique . à . . Pmin 1 kW manuels, pas de contrôle de la non minimale (indicative) : ni température de la pièce. Puissance Thermique Contrôle de la température de la pièce ; 4 Pmaxc 2 |x«w per p non maximale continue avec thermostat mécanique. Contrôle électronique de la température | non de la pièce : Contrôle électronique de la température En mode arrêt (*) Po 000 | w ”. ù mpérature non de la pièce et programmateur journalier Contrôle électronique de la température En mode veille (*) Psm 037 | W de la pièce et programmateur hebdo- | oui madaire Free ren nie 7 " En mode veille avec à ë à nus ; Contrôle de la température de la pièce, maintien de la connexion _ | Pnsm 000 | w è ‘ non ne avec détecteur de présence au réseau) En mode veille avec affichage d'une non | | Contrôle de la température de la pièce, où information ou d'un état avec détecteur de fenêtre ouverture Efficacité énergétique saisonnière pour le chauf- , ae à di : P Nsson 96 % Option contrôle à distance oui fage des locaux en mode actif (*) Contrôle adaptatif de l'activation non Limitation de la durée d'activation non Capteur à globe noir non Fonctionnalité d'auto-apprentissage(*) non Exactitude des réglages (*) oui

€) : Uniquement pour règlement (UE) 2024/1 103

700U0733167-E Janv 25

Conditions de garantie pour la France

DOCUMENT À CONSERVER PAR L'UTILISATEUR Présenter le certificat uniquement en cas de réclamation

Garantie utilisateur

+ Conformément aux dispositions légales en vigueur, les utilisateurs bénéficient en tout état de cause de la garantie légale des vices cachés (articles 1641 et suivants du Code Civil) et de la garantie légale de conformité pour les biens de consommation due par le dernier ven- deur (articles L217-1 et suivants du Code de la Consommation)

Garantie clients professionnels Thermor

+ Nos appareils sont garantis contre tout défaut

de fabrication dans les conditions définies dans

nos Conditions Générales de Vente et pour les

- Les convecteurs, panneaux rayonnants et radi teurs chaleur douce et leurs accessoires sont garantis pendant 2 ans, sous réserve qu'ils soient installés par un professionnel qualifié conformé- ment aux règles de l'art, à la norme C15:100 et raccordés en 230 volts (réseau conforme à la norme NF EN 50160)

La garantie comprend l'échange ou la fourniture

des pièces reconnues défectueuses après exper-

tise par notre Service Après-Vente, à l'exclusion de

tous frais annexes qu'il s'agisse de main d'œuvre,

déplacement, perte de jouissance ou d'exploita-

tion ou de toute indemnités à titre de dommages

+ Nos produits peuvent faire l'objet d'extension de garantie - consulter notre Service Après-Vente.

+ La validité de la garantie est notamment condi- tionnée à l'installation et à la mise en service de l'appareil par un installateur professionnel agréé où qualifié ainsi qu'à la réalisation des entretiens réguliers conformément aux instructions précisées dans nos notices.

+ La garantie ne couvre pas les dommages dus à une installation non-conforme, un défaut d'entretien ou une utilisation impropre (se référer à la notice).

Retour sous garantie Les retours de produits effectués au titre de la garantie ne seront acceptés que s'ils font l'objet d'un accord préalable de la part de THERMOR, par écrit, matérialisé par l'autorisation de retour numérotée. Les pièces jugées défectueuses seront systémati- quement retournées pour expertise en port payé au SAV THERMOR (adresse ci-dessous). Un avoir où un échange sera effectué suivant le cas, si l'expertise révèle une défaillance effective.

ATTENTION : Un produit potentiellement à l'origine d'un sinistre doit rester accessible aux opérations d'expertise. Il revient au sinistré d'entreprendre toutes les démarches nécessaires auprès de son assureur. Le remplacement du produit est souris à l'accord des assurances du fabricant et du sinistré.

THERMOR-Services 17, rue Croix Fauchet, BP 46 45141 Saint Jean de la Ruelle cedex

TYPE DE L'APPAREIL" :

CACHET DE L'INSTALLATEUR :

N° DE SÉRIE NOM ET ADRESSE DE L'UTILISATEUR :

* Ces renseignements se trouvent sur la plaque signalétique mn

située sur le côté de l'appareil.

NOTICE D’INSTALLATION ET D'UTILISATION Guide à conserver par l'utilisateur

TÉNÉRIFE Radiateur chaleur douce Horizontal et Vertical

Retrouvez la notice complète en version digitale
