Type de produit	Hotte aspirante
Marque	ROSIERES
Modèle	RHC224/1IN
Utilisation	Domestique uniquement
Installation	Murale ou sous placard
Distance minimale au-dessus de la cuisson	65 à 75 cm
Nombre de vitesses	4 (dont boost)
Éclairage	LED, puissance max 1,5/2 W
Minuterie	Oui, arrêt automatique après 5 minutes
Filtre à graisses	Oui, nettoyage mensuel
Filtre à charbon	Oui, remplacement annuel ou après 120 heures
Mode d'évacuation	Extérieure ou recyclage
Diamètre de sortie d'air	150 mm
Alimentation	Prise mise à la terre
Contrôle	Touches physiques
Affichage numérique	Oui, indique la vitesse
Fonction boost	Oui, durée 5 minutes
Nettoyage	Chiffon doux et détergent doux
Réparabilité	Moteur et câblage : technicien qualifié
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - RHC224/1IN ROSIERES

Comment installer la hotte RHC224/1IN ?

Percez des trous au mur ou sous un placard selon la méthode choisie. Pour une installation murale, faites deux trous de 8 mm, insérez les chevilles et vissez la hotte. Pour une installation sous placard, percez quatre trous de 6 mm. Placez le clapet anti-refoulement et fixez la hotte avec les vis fournies. Assurez une distance de 65 à 75 cm au-dessus de la plaque de cuisson.

Quelle distance doit-il y avoir entre la hotte et la cuisinière ?

La hotte doit être placée à une distance de 65 à 75 cm au-dessus de la surface de cuisson pour un fonctionnement optimal.

Comment nettoyer le filtre à graisses ?

Le filtre à graisses doit être nettoyé une fois par mois avec un détergent domestique et un chiffon doux. Évitez les éponges abrasives. Un filtre propre évite les risques d'incendie.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé au moins une fois par an ou après 120 heures d'utilisation. Il ne peut être ni lavé ni recyclé. Son remplacement est nécessaire pour maintenir l'efficacité de l'aspiration.

Que faire si l'aspiration est faible ?

Vérifiez d'abord la distance entre la hotte et la plaque : elle doit être entre 65 et 75 cm. Ensuite, nettoyez ou remplacez les filtres (graisses et charbon). Assurez-vous que le conduit d'évacuation n'est pas obstrué.

Comment utiliser la minuterie ?

Appuyez simultanément sur les touches + et - pendant 1 seconde. L'affichage numérique clignote et la hotte s'éteint automatiquement après 5 minutes avec une sonnerie.

Comment activer la fonction boost ?

Appuyez sur la touche + jusqu'à atteindre la vitesse 4. La hotte fonctionne à la vitesse maximale pendant 5 minutes, puis revient à une vitesse inférieure automatiquement.

Comment remplacer l'ampoule LED ?

Éteignez et débranchez la hotte. Dévissez les 2 vis du couvercle de l'ampoule. Débranchez le connecteur et remplacez l'ensemble ampoule-douille-câblage (LED max 1,5/2 W). Reconnectez et revissez.

Quelles sont les consignes de sécurité importantes ?

Ne jamais laisser les enfants utiliser l'appareil sans surveillance. Nettoyez régulièrement les filtres pour éviter les incendies. Ne faites pas flamber sous la hotte. Assurez une ventilation adéquate de la pièce. Si le câble est endommagé, faites-le remplacer par un professionnel.

Peut-on utiliser la hotte en mode recyclage ?

Oui, en mode recyclage, l'air est filtré par un filtre à charbon et renvoyé dans la pièce. Réglez le dispositif sur la position intérieure. Le filtre à charbon doit être monté et changé régulièrement.

MODE D'EMPLOI RHC224/1IN ROSIERES

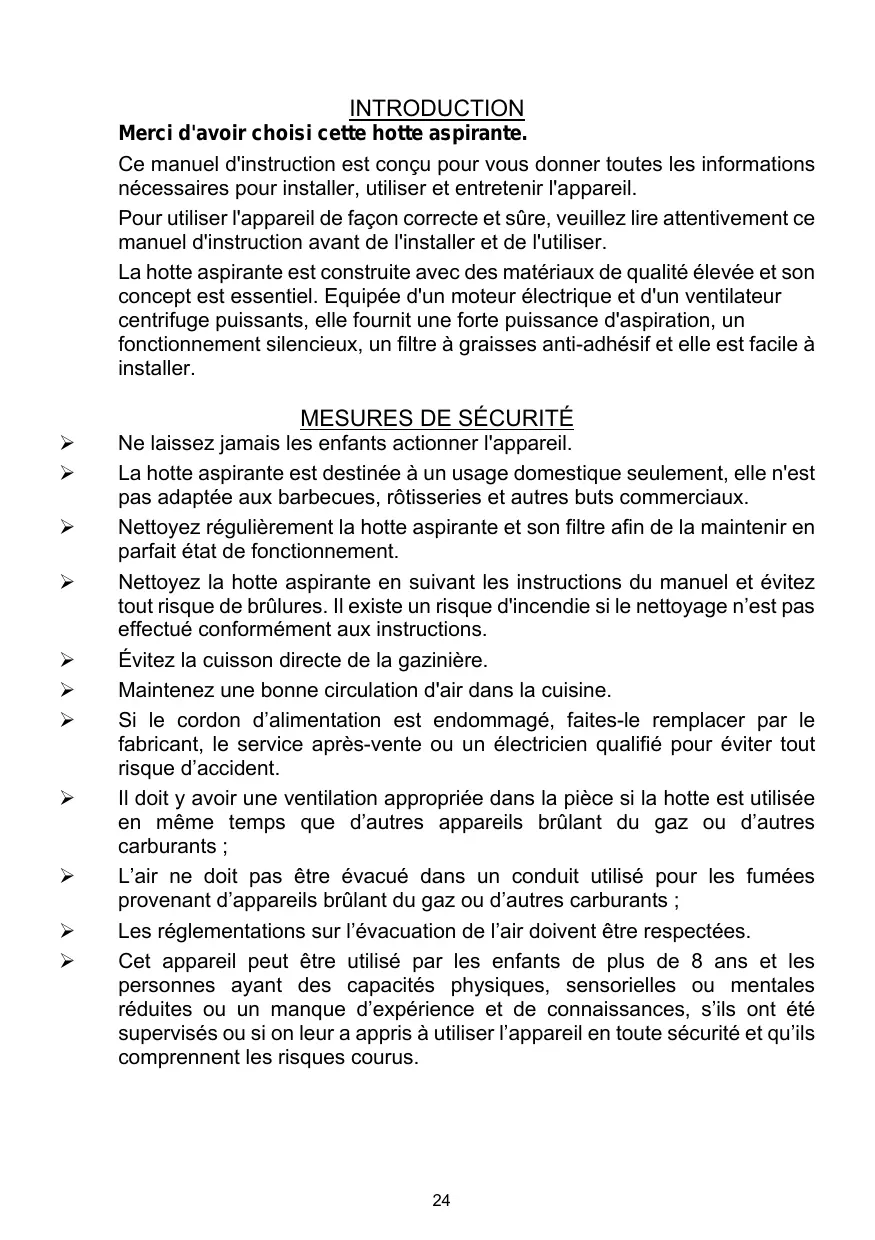

Merci d'avoir besoin cette hotte aspirante.

Ce manuel d'instruction est concu pour vous donner toutes les informations nécessaires pour installer, utiliser et entrenir l'appareil.

Pour utiliser l'appareil de façon correcte et sûre, veuilles dire attentivement ce manuel d'instruction avant de l'installer et de l'utiliser.

La hotte aspirante est construite avec des matériaux de qualité élevée et son concept est essentiel. Equipée d'un moteur électrique et d'un ventilateur centrifuge puissants, elle fournit une forte puissance d'aspiration, un fonctionnement silencieux, un contrôle à graisses anti-adhésif et elle est facile à installer.

MESURES DE SECURITÉ

Ne laissez jamais les enfants actionner l'appareil.
La hotte aspirante est destinée à un usage domestique seulement, elle n'est pas adaptée aux barbecues, rôtiseries et autres buts commerciaux.
Nettoyez régulièrement la hotte aspirante et son filtré afin de la maintainir en parfait état de fonctionnement.
Nettoyez la hotte aspirante en suivant les instructions du manuel et évitez tout risque de brûlures. Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
Évitez la cuisson directe de la gazinière.
Maintenez une bonne circulation d'air dans la cuisine.
Si le cordon d'alimentation est endommagé, faites-le replacer par le fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d'accident.
Il doit y avoir une ventilation appropriée dans la piece si la hotte est utilisée en même temps que d'autres apparèils brûlant du gaz ou d'autres carburants;
L'air ne doit pas etre evacué dans un conduit utilise pour les fumées provenant d'appareils brulant du gaz ou d'autres carburants;
Les réglementations sur l'évacuation de l'air doivent être respectées.
Cet apparéil peut être utilisé par les enfants de plus de 8 ans et les personnes ayant des capacities physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils ont été supervisés ou si on leur a appris à utiliser l' apparéil en toute sécurité et qu'ils comprendnent les risques courus.

Surveillance les enfants en bas- ge pour eviter quils ne jouent avec l'appareil.
Le nettoyage et l'entretien ne doit pas etre effectués par des enfants sans surveillance.
N'allumez aucune flamme sous la hotte.

ATTENTION: Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.
L'advertisement doit se trouver au même endroit que les instructions portant sur la façon de monter l'appareil.

Risque d'électrocution

Ne branchez cet appeareil que sur une prise mise à la terre. En cas de doute, demandez l'avis d'un technicien qualifié.
Si vous ne suivez pas ces instructions vous risque de provoquer un accident mortel, un incendie ou une électrocution.

PREPARATION À L'INSTALLATION :

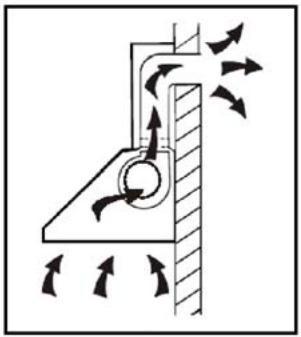

a. Si vous avez une sortie vers l'extérieur, votre hotte aspirante peut etre raccordee comme sur I'image ci-dessous au moyen d'un conduit d'extraction (email, aluminium, tuyau flexible ou materiaiu ininflammable avec un diametre interieur de 150~mm

b. Avant l'installation, éteignez l'unité et débranchez-la de la prise.

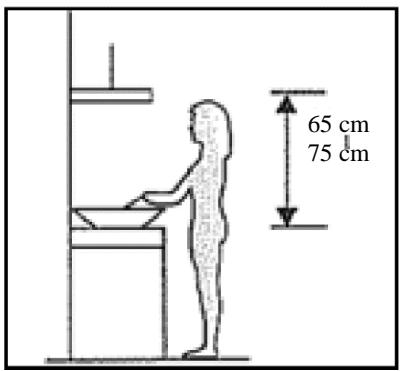

c. La hotte aspirante doit être placée à une distance de 65 à 75 cm au-dessus de la surface de cuisson pour un meilleur effet.

INSTALLATION

Attention! Respectez l'advertissement de la fiche d'instruction intéressant le fonctionnement de l'appareil lorsque de l'air est refoumé hors de la pierce.

Quand la hotte et les apparèils alimentés par autre chose que de l'électricité fonctionnent simultanément, la pression négative à l'intérieur de la piece ne doit pas dépasser 4 Pa (4× 10^-5 Bar)

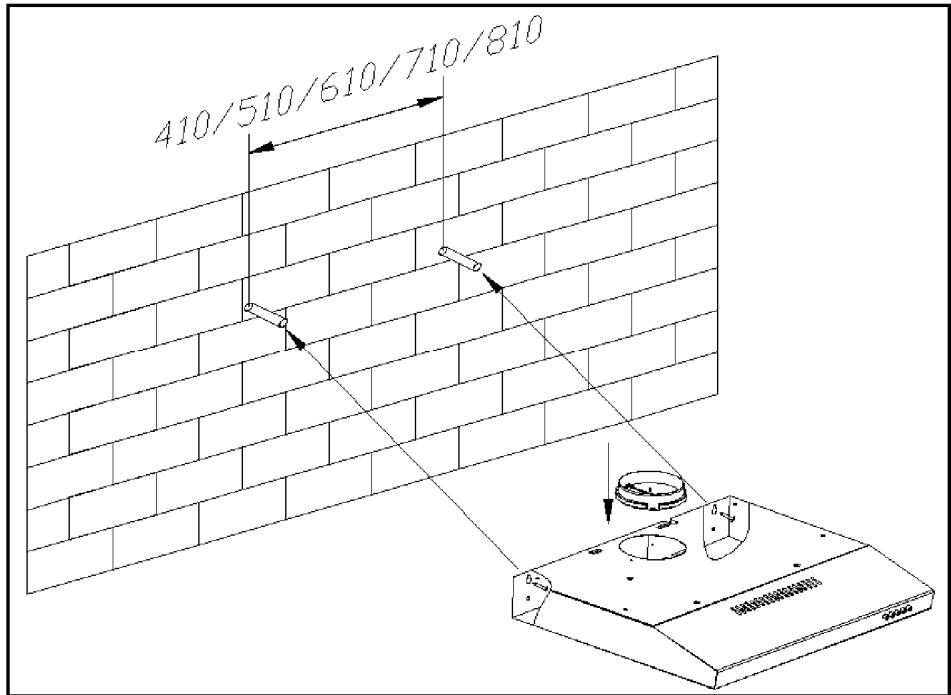

Première façon :

Pour l'installer au mur, percez 2 trous de 0.8mm à un endroit approprié en fonction de la distance centrale du trou au dos de la hotte aspirante.

Introduisez l'écrou dans les trous.
Placez les vis dans les écrous puis serrez. Placez la hotte aspirante sur les vis fixées.

Fixez la hotte aspirante avec les vis de sécurité. Les deux évents de sécurité sont positionnés sur le carter arrêté, avec un diamètre de 6 mm.

Placez le clapet anti-refoulement sur la hotte aspirante.

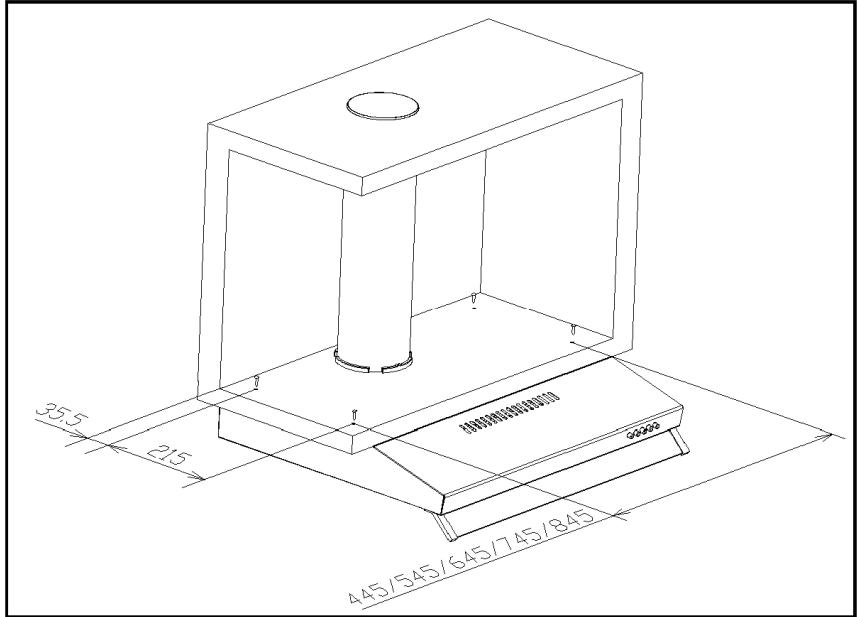

Deuxieme façon :

Percez 4 trous de 6 mm en bas du placard suspendu
Placez le clapet anti-refoulement sur la hotte aspirante, puis installez la hotte aspirante sur le bas du placard suspendu, fixez la hotte avec les 4 vis fournies.

Remarque :

1. Le tuyau extensible est un accessoire facultatif, non fourni.
2. Retirez la pellicule de protection avant de proceder à l'installation.
3. Il existe 2 méthodes pour la ventilation, à savoir la « ventilation horizontale » et la « ventilation verticale ». Veuillez fait attention à la méthode de ventilation au moment de l'installation.

Ventilation verticale : Voir la figure A. Avec un outil retirez le couvercle rond avant l'usage et l'air pourra être refoucé par le haut ventilation horizontale : Voir la figure B. Avec un outil retirez le couvercle rectangulaire avant l'usage et l'air pourra être refoucé par le dos

La sortie d'air rectangulaire pour la ventilation horizontale n'est pas fournie.

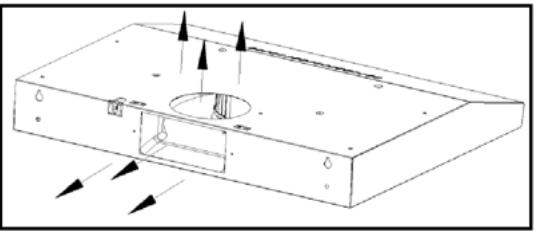

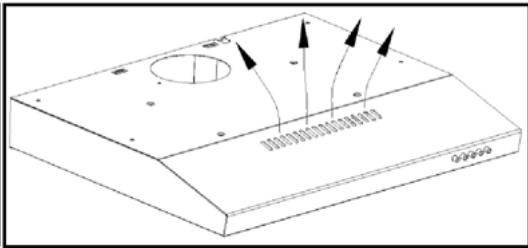

RéGLAGE DE LA VENTILATION DE L'AIR

Evacuation à l'extérieur : Tournez le dispositif de réglage sur la position extérieure, installez la sortie, allumez la hotte aspirante, l'air sera ensuite evacué par la sortie extérieure.

Recyclage: le mode recyclage avec filtre à charbon. Tournez le dispositif de réglage sur la position interieure, installez le couvercle de la sortie, allumez la hotte aspirante, l'air peut alors être evacué par la sortie interieure.

Remarque: Le filtré à charbon est monté au dos de la grille et il doit être changé une fois tous les trois mois.
Avertissement : le charbon ne peut etre ni lavé, ni recyclé. Il doit etre changé au plus tard après 120 heures d'utilisation. Le filtre au charbon ne doit pas etre exposé à la chaleur.

REMARQUE:

Assurez-vous que le filtré est bien verrouillé. Sinon, il pourrait se detacher et devenir dangereux.
Quand le filtré à charbon actif est fixé, la puissance d'aspiration diminue.

FONCTIONNEMENT

Touche faible vitesse 1

Elle sert à aérer la cuisine. Elle peut être utilisée pour faire mischief ou cuisiner en créant peu de vapeur.

Touche moyenne vitesse 2

La vitesse de l'air est parfaite pour aérer la cuisine en condition normale de cuisson.

Touche grande vitesse 3

Si une fumée ou une vapeur épaisse est émise, appuyez sur la touche grande vitesse pour activer l'aération la plus forte.

REMARQUE: Si vous appuyez en même temps sur les touches
Faible/Moyenne/Grande vitesse l'unité ne fonctionnera qu'à la plus grande vitesse.

① Touche de Marche/Arrêt

Ellesertametre en marche/arrêtleventilateur.

Touched augmentation de la vitesse

Pour augmenter la vitesse du ventilateur

+ Touche de diminution de la vitesse

Pour diminuér la vitesse du ventilateur.

Touché éclairage

8 Affichage numérique

Affichage de la vitesse du ventilateur : "1" pour Faible vitesse, "2" pour Moyenne vitesse, "3" pour Grande vitesse, "4" pour fonction Boost.

Minuterie rapide : Appuyez +et -pendant 1 seconde, l'afficheur numérique clignote pendant 5 minutes puis le moteur et la lumière s'éteignent automatiquement et une sonnerie retentit pendant 1 seconde.

Fonction boost

Cette hotte a une fonction boost. Pour activer la fonction boost, appuyez sur + jusqu'à la vitesse 4, lancez la plus grande vitesse lorsque la hotte est en cours d'utilisation et sa vitesse augmentera pendant 5 minutes, avant de ralentir à nouveau.

ENTRETIEN

Avant le nettoyage éteignez l'unité et débranche la fiche.

I. Nettoyage ordinaire

Utilisez un chiffon doux imbibé d'eau tiède légèrement savonnexe ou avec un détersif à usage domestique. N'utilise jamais d'éponge abrasive, de poudre à récurer ni de Brosse rigide pour nettoyer l'appareil.

II. Nettoyage mensuel du filtré àGRAISSSE

ESSENTIEL: Nettoyez le filtré àGRAISSÉ tous les mois pour éviter tout risque d'incendie.

Étant donné que le filtré recueille la graisse, la fumée et la poussière.... il affecte directement le rendement de la hotte aspirante. S'il n'est pas propre, des résidus de graisse (potentiellement inflammables) colmatent le filtré. Nettoyez-le avec un détersif à usage domestique.

III. Nettoyage annuel du filtré à charbon actif

N'appliquez QUE sur un apparéil équipé d'un dispositif de recirculation d'air (pas évacué vers l'extérieur). Le filtré capture les odeurs et doit être remplace au moins une fois par an, selon la fréquence avec laquelle la hotte aspirante est utilisée.

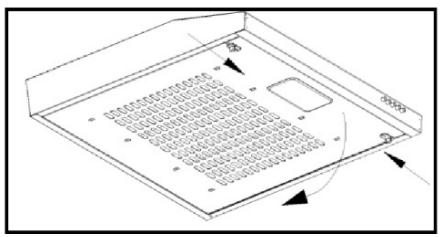

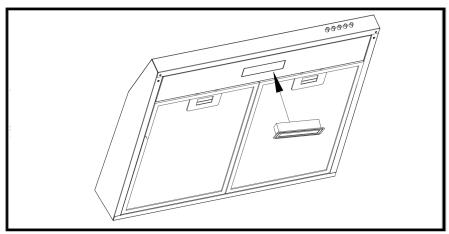

IV. Changer une ampoule

1. Éteignez l'unité et débranchez l'appareil.
2. Retirez le couvercle de la lampe en devissant les 2 vis.
3. Débranchez le point de câblage de la lumière et retirez les douilles et le câblage de la hotte. Important : Il est impossible de replacer les ampoules séparément, vous doivent retarder les ampoules, les douilles et le câblage en un seul bloc. (Voyant LED : MAX 1,5/2W)
4. Placez les ampoules de remplacement, les douilles et le câblage dans leur position d'origine. Rebranchez ensuite le point de câblage de la lumière.

DéPANNAGE

Problème	Cause	Solution
La lumière s'éclaire mais le ventilateur ne fonctionne pas	La pale du ventilateur est coincée.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	Le moteur est endommagé.
La lumière et le ventilateur ne fonctionnent pas	L'ampoule de la lampe est grillée.	Remplacez l'ampoule par une ampoule de même voltage.
	Le cordon électrique fuit.	Rebranchez sur l'alimentation électrique.
Fortes vibrations de l'unité	La pale du ventilateur est endommagée.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	Le moteur du ventilateur n'est pas solidement fixé.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	L'unité n'est pas suspendue correctement sur la console.	Déposez l'unité et vérifie si la console est bien en place.
L'aspiration ne fonctionne pas correctement	Distance trop élevé entre l'unité et le plaque de cuisson	Réglez la distance entre 65 et 75 cm

PROTECTION DE L'ENVIRONNEMENT

Les produits électriques usés ne doivent pas être éliminés avec les ordures menagères. Recyclez s'il y a un centre de tri sélectif.

Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode de recyclage.

Cet apparéil est marqué conformément à la Directive Européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE).

En éliminant correctement cet apparéil, vous évitez toutes les conséquences négatives pour l'environnement et la santé humaine, susceptibles de seprésenter si cet apparéil n'est pas éliminé correctement.

Le symbole figurant sur le produit indique qu'il ne doit pas etre traite comme des ordures menagères. Vous devez l'apporter à un centre de tri pour le recyclage des produits électriques et électroniques.

Voudevez l'éliminer conformément aux réglementations environnementales en vigueur pour l'élimination des déchets.

Pour des informations plus détaillées sur le traitement, la récapération et le recyclage de ce produit, veuillez contacter votre mairie, votre service de collecte des ordures menagères ou le magasin où vous avez acheté le produit.
