MODE D'EMPLOI Asymo IRSAP

Le radiateur en question est un appareil électrique dont les caractéristiques sont les suivantes: - Tension - alimentation 230V 50Hz, 1ph - Isolation Classe Il + Degrè de protection IP44 + Longueur câble électrique 1200 mm + Thermostat de température ambiante électronique avec contrôle ‘fil pilote’ conforme à EDF/GIFAM/DOMERGIE La combinaison résistance électrique et modèle de radiateur permet de maintenir la température superficielle de celui-ci au-dessous de 70°C environ. Le radiateur en question est préparé en usine avec l’exacte quantité de liquide spécial pour l’optimisation de la transmission de chaleur. Pour cette raison , toute préparation comportant l'ouverture du sèche-serviettes peut être faite par l’usine uniquement.

CARACTÉRISTIQUES TECHNIQUES RÉSISTANCE

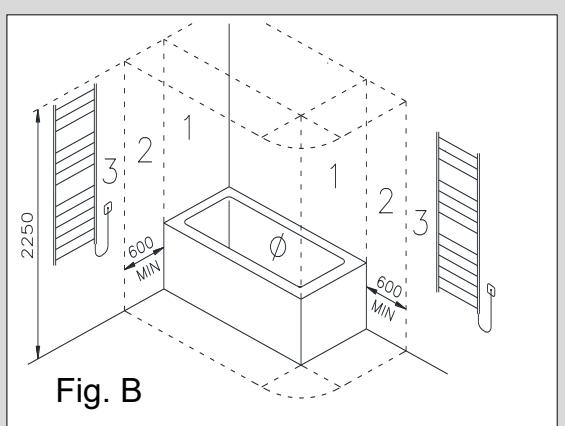

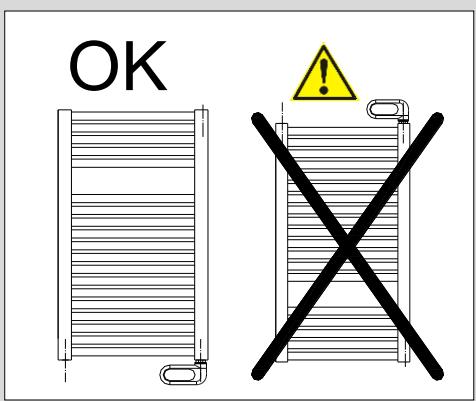

Le thermostat peut travailler exclusivement associé à une résistance électrique expressément prévue à cet effet, munie de sécurités pour limiter les excès de température et sécuriser le système en cas de facteurs anormaux (voir Avertissements) INSTALLATION Le radiateur doit être installe par du personnel qualifie. Fixer le Sèche-Serviettes en question à la paroi selon les instructions de montage ci-jointes. Le montage doit être effectué par une entreprise spécialisée et conformément aux normes en vigueur. Pour l'installation du radiateur il est nécessaire d'observer les directives NF C15-100 édition en vigueur. L'alimentation électrique doit arriver par un interrupteur omnipolaire avec une séparation entre les contacts d'au moins 3 mm. Les appareils de chauffage placés à poste fixe dans les salles de bain doivent être installés de façon telle que les interrupteurs et d’autres dispositifs de commande ne puissent pas être touchés par une personne dans la baignoire ou la douche. (voir Fig. B) L'appareil de chauffage ne doit pas être placé juste en dessous d’une prise de courant. Au moment du montage du radiateur en question faire particulièrement attention à ne pas endommager le thermostat électronique et le câble électrique de branchement. Il est conseillé d'installer ce radiateur de manière à ce que le tuyau chauffant le plus bas se trouve au moins à 600 mm du sol pour éviter que les enfants les plus petits puissent se brûler. PRÉCAUTIONS D'UTILISATION. Le radiateur ne doit être utilisé que pour l'usage décrit dans le manuel. En particulier les enfants ne doivent pas jouer avec l'appareil. Ne pas appliquer au sèche-serviettes des accessoires différents de ceux prescrits ou conseillés par le producteur. Raccorder le sèche-serviettes au réseau électrique seulement après l’avoir fixé au mur. Il convient de maintenir à distance les enfants de moins de 3 ânes, à moins qu'ils ne soient sous une surveillance continue. Les enfants de 3 à 14 ans et les personnes avec des capacités physiques, sensorielles et mentales réduites, ou sans expérience ou connaissances adaptées, peuvent utiliser le sèche-serviettes, à condition que ce dernier ait été positionné ou installé dans la position normale prévue et aient reçu les instructions et la formation sur la manière d'utiliser l'appareil de manière sure et qu'ils en comprennent bien les dangers potentiels. Les enfants de moins de 14 ans ne doivent pas brancher la prise d’alimentation, ni régler ni nettoyer l'appareil. Les enfants et les personnes avec des capacités physiques, sensorielles et mentales réduites, ou sans expérience ou connaissances appropriées, ne doivent pas effectuer des opérations de nettoyage ou de maintenance ordinaire sur le radiateur. Il est formellement interdit de: -__ Alimenter le contrôle de la résistance du chauffage sans avoir auparavant vérifié l'installation correcte du thermostat sur sèche-serviettes. - Couper le câble d'alimentation pour déconnecter l'appareil -__ Endommager le câble électrique d'alimentation. Si le câble d'alimentation est endommagé la réparation ou le remplacement de la résistance électrique complète doit être effectuée directement par le fabricant ou par le service d'assistance technique ou bien par une personne qualifiée autorisée par le fabricant, de manière à prévenir tous les risques. ATTENTION: - __ PENDANT LE FONCTIONNEMENT, LE RADIATEUR A DES SURFACES CHAUDES ET CERTAINES PARTIES PEUVENT DEVENIR TRÈS CHAUDES ET PROVOQUER DES BRÜLURES SI ON NE FAIT PAS SUFFISAMMENT ATTENTION. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables -__ Pendant le fonctionnement il est normal que les deux tuyaux en bas et le premier en haut restent tièdes. -__ Sur le radiateur on ne peut faire sécher que des tissus lavés à l’eau. -__ N'utiliser aucun produit corrosif, abrasif ou des solvants pour nettoyer le radiateur et les parties en plastique de retenue des parties électriques.

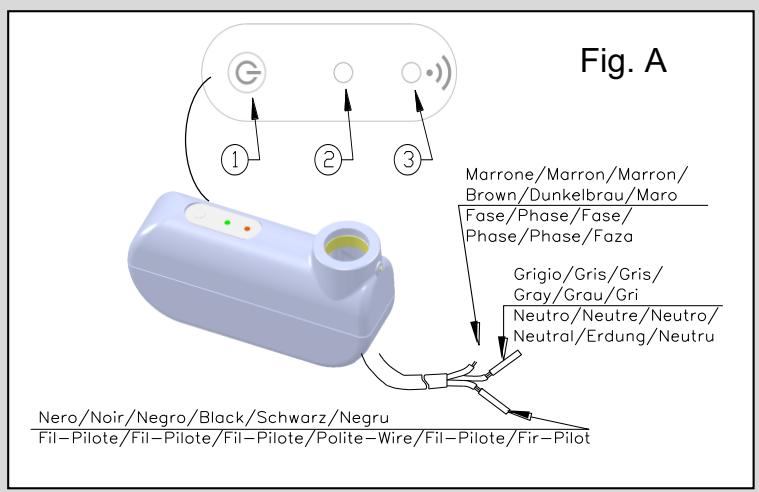

(fig. A) Le contrôle électronique est constitué par un thermostat qui permet de choisir la température ambiante de 7°C à 30°C.

MODALITÉS D'EMPLOI ET DE FONCTIONNEMENT

Les modes d'utilisation et fonctionnement se trouvent à l’intérieur du boitier de la radiocommande Le thermostat peut travailler exclusivement associé à une résistance électrique expressément prévue à cet effet, munie de sécurités pour limiter les excès de température et sécuriser le système en cas de facteurs anormaux (voir Avertissements).

1° pression : Thermostat ON (Mode réglage). À la 1° pression un double signal acoustique sera émis. 2° pression : Thermostat Standby, toutes les leds éteintes, chauffage éteint. La 2ème pression entendra un signal sonore à long terme

2 - Led bicolore (rouge/verte) écran:

a) led rouge, état du chauffage : - Fixe : Thermostat sur ON et chauffage en fonction - Clignotant : Thermostat sur ON et chauffage en fonctionnement manuel (voir instructions de la radiocommande) b) Led verte, modes de fonctionnement: - Fixe : Thermostat sur ON et chauffage pas en fonction - Clignotement lent : Fonctionnement Economy depuis Fil Pilote ou depuis radiocommande (voir instructions de la radiocommande). - Clignotement Flash: Fonctionnement Vacances depuis Fil Pilote ou depuis radiocommande (voir instructions de la radiocommande). - Clignotement alterné vert/rouge : panne du capteur du thermostat. c) Led éteinte : Fonctionnement Standby depuis radiocommande ou Fil Pilote.

3 - Led orange, Réception Radio:

- Clignotement Flash: réception d'une commande RF (réception du Mode de fonctionnement et des autres configurations). - Clignotement lent : mode de couplage du thermostat à la radiocommande - Clignotement rapide: aucune connexion. Dans ce cas le thermostat réglera la température d’après la dernière configuration reçue par la radiocommande jusqu'à réception d'une nouvelle configuration. (Vérifiez si le problème peut être causé par les piles de la radiocommande ou par la distance trop élevée de la radiocommande au thermostat, voir instructions de la radiocommande). Mode couplage (enregistrement dans le thermostat du code de la radiocommande). Pour le couplage du thermostat RF avec la radiocommande, activer le mode réglage puis appuyer sur le Bouton On/Off pendant 10 secondes jusqu'à ce que la led orange se mette à clignoter lentement. Le thermostat est en attente de la connexion avec la radiocommande. Pour des indications supplémentaires voir les instructions de la radiocommande. Une fois complété le couplage, le thermostat passe au mode réglage. À la réactivation après une coupure de courant pendant le fonctionnement, la led orange du thermostat clignotera rapidement pour indiquer le manque de transmission avec la radiocommande. Le fonctionnement sera rétabli automatiquement après quelques minutes, ou bien instantanément par la radiocommande en intervenant sur la configuration de la température ou du mode de fonctionnement (voir instruction de la radiocommande). Gestion du fil-pilote à 6 fonctions. Dans l’état “Auto”, et uniquement dans celui-ci, le thermostat ambiant est en mesure de reconnaitre les 6 différentes commandes envoyées par le Fil- Pilote. 1) CONFORT: le thermostat se règle sur la base de la température sélectionnée par l'utilisateur (Tset) avec les touches (4) sur la Fig.A. 2) ARRÊT: le thermostat arrête l'alimentation de la résistante chauffante indépendamment de la température configurée (Tset).

3) FONCTION VACANCES/ANTIGEL : le thermostat se règle à la température de 7°C

4) FONCTIONNEMENT ECONOMY/NOCTURNE RÉDUIT: le thermostat se règle à la température T = Tset - 3,5°C

5) FONCTIONNEMENT CONFORT - 1°C: le thermostat se règle à la température T = Tset - 1°C

6) FONCTIONNEMENT CONFORT - 2°C: le thermostat se règle à la température T = Tset - 2°C (led rouge allumée)

La résistance électrique s'éteint quand la température désirée est atteinte. Dans tous les modes de fonctionnement la résistance électrique est contrôlée par un thermostat interne qui limite la température maximale de fonctionnement du radiateur.

aux termes de l'article 14 de la Directive 2012/19/UE du 7 juillet 2012 sur les déchets provenant d'appareillages électriques et électroniques. + Le symbole reporté ci-dessus qui se trouve sur l’appareillage, indique que celui-ci a été mis sur le marché et qu'il doit être éliminé selon les indications de la collecte séparée des déchets au moment où l'utilisateur décide de l'éliminer (y compris tous les composants, les sous-ensembles et les matériaux de consommation qui font partie intégrante du produit). + Pour avoir des indications sur les systèmes de collecte de ces appareils nous vous demandons de bien vouloir contacter le revendeur ou tout autre sujet inscrit dans les différents Registres Nationaux pour les autres pays de l'Union Européenne. Le déchet dont l'origine vient du foyer domestique (ou d'origine similaire) peut être éliminé avec les systèmes de collecte séparée des déchets urbains. + Au moment de l'achat d’un nouvel appareillage de type équivalent il est possible de remettre l’ancien appareil au vendeur. C’est le revendeur qui se chargera de contacter le sujet responsable du retrait de l’appareillage. + La collecte séparée appropriée des déchets produits par l'appareil éliminé et la mise en œuvre des opérations de traitement, récupération et élimination environnementale compatible, permet d'éviter tout effet négatif potentiel sur l'environnement et la santé humaine et favorise le recyclage et la récupération des matériaux qui le composent. L'élimination abusive du produit de la part de l'utilisateur comporte l'application des sanctions prévues par les transpositions nationales des Directives 2011/65/UE, 2008/98/CE et 2015/1127/UE.
