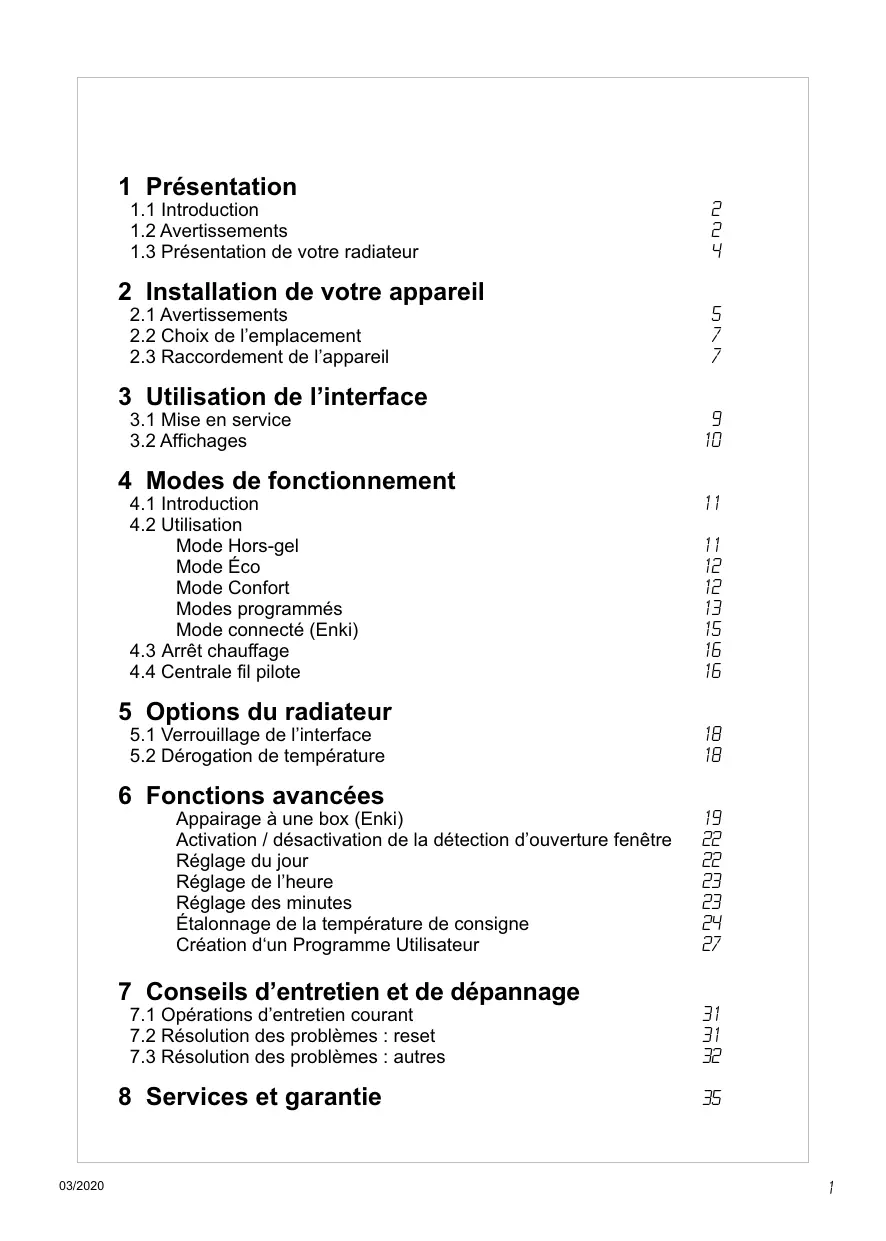

MODE D'EMPLOI ALCANTARA ACOVA
1.1 Introduction 2
1.2 Avertissements 2
1.3 Présentation de votre radiateur 4
2 Installation de votre(APpeuil
2.1 Avertissements 5
2.2 Choix de l'emplacement 7
2.3 Raccordement de l'appareil 7
3 Utilisation de l'interface
3.1 Mise en service 9
3.2 Affichages 10
4 Modes de fonctionnement
4.1 Introduction 11
4.2 Utilisation Mode Hors-gel 11
Mode Eco 12
Mode Confort 12
1 Modesprogrammés 13
Mode connecté (Enki) 15
4.3 Arrêtchauffage 16
4.4 Centrale fil pilote 16
5 Options du radiateur
5.1 Verrouillage de l'interface 18
5.2 Dérigation de températe 18
6 Fonctions avances
Appairage à une box (Enki) 19
Activation/désactivation de la détéction d'ouverture fenêtre 22
Réglage du jour 22
Réglage de l'heure 23
Réglage des minutes 23
Étalonnage de la température de consigne 24

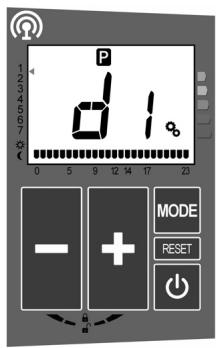

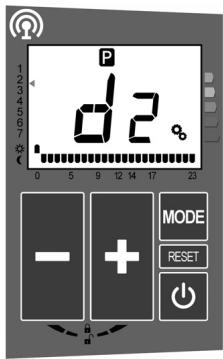

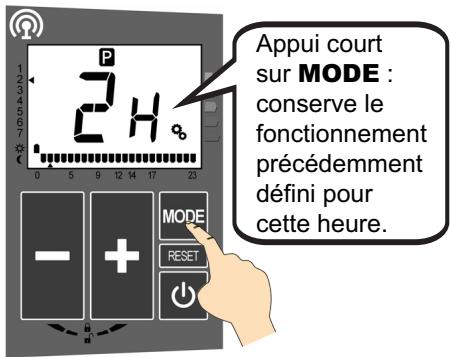

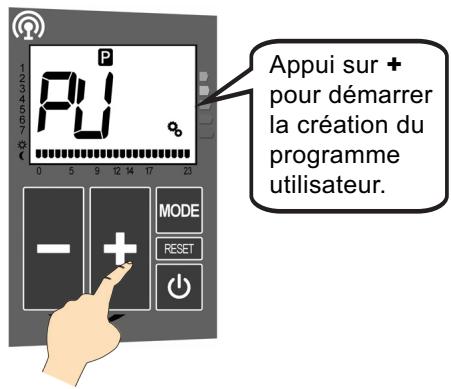

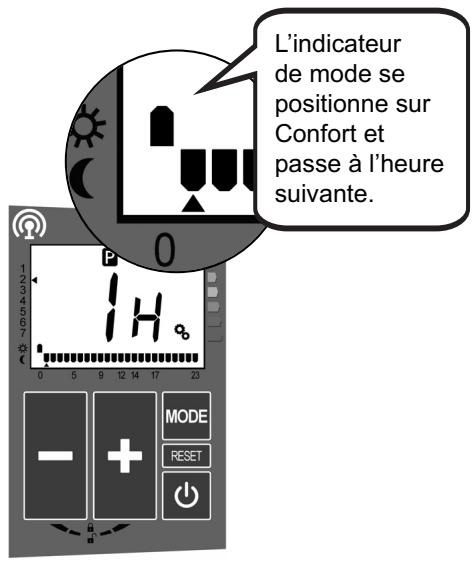

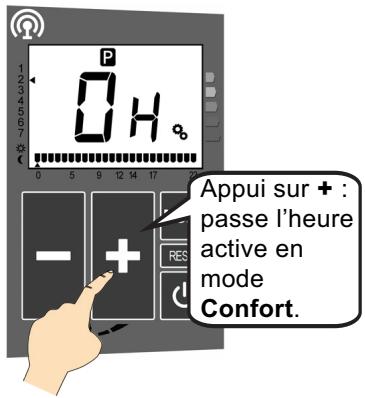

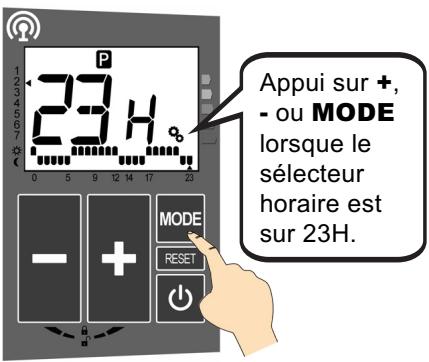

Création d'un Programme Utilisateur 27
7 Conseils d'entretien et de dépannage
7.1 Opérations d'entretien courant 31

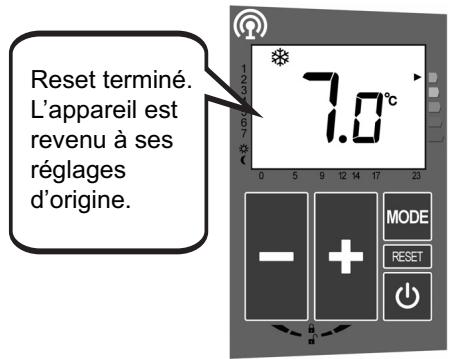

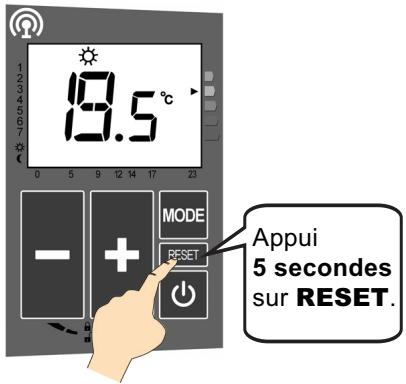

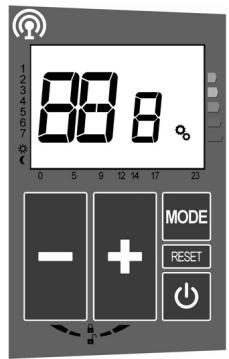

7.2 Résolution des problèmes : reset 31
7.3 Résolution des problèmes : autres 32
8 Services et garantie 35
1. Présentation
1.1 Introduction
Madame, Monsieur,
Nous vous remercions d'avoir besoine ce radiateur.
Élabore avec le plus grand soin selon notre charte qualité, nous vous en souhaitons une entière satisfaction. Pour profiter pleinement de toutes ses possibilités, nous vous invitons à dire attentivement cette notice et à la conserver à proximité de votre apparéil.
Merci de votre confiance.
1.2 Avertissements
MISE EN GARDE Pour éciter une surchauffe, ne pas couvrir l'appareil de chauffage.
Ne pas s'asseoir sur l'appareil de chauffage.
Attention surface très chaude. Caution, hot surface.
ATTENTION - Certaines parties de ce produit peuvent doivent partir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.
Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ills (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.
Cet apparéil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne habitée.
L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
IMPORTANT Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
IMPORTANT L'appareil de chauffage ne doit pas etre place juste en-dessous d'une prise de courant.
IMPORTANT Cet apparéil n'est pas destiné à être utilisé à des altitudes au-delà de 2000 m.
Cet apparéil de chauffage est rempli d'une quantité précise d'huile spécifique.
Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après-venture qui normalement doit être contacté en cas de fuite d'huile.
Lorsque l'appareil de chauffage est mis au rebut respecter les réglementations concernant l'élimination de l'huile.
A NOTER :
Avant toute opération d'entretien, prenez soit d'arrêtier l'appareil.
Il est protégé contre les projections d'eau et peut être installé dans le volume 2 (voir chapitre 2.1), sous réserve que les organes de régulation électrique ne puissant être touchés par une personne utilisant la baignoire ou la douche. Il ne doit pas être raccordé à une borne de terre.
1.3 Présentation de votre radiateur
Cet apparéil à fluide hydractif est livre prét à l'emploi.
Il est bouchonné et rempli en usine d'une huile minérale thermique haute performance. Ce fluide, spécialement élaboré pour cet usage, ne nécessite aucun entretien particulier.
Dès la mise en chauffe de l'appareil, vous constaterez des phénomènes différents de ceux généres par un chauffage électrique conventionnel :
- la résistance électrique réchauffe le fluide qui se met progressivement et de façon naturelle en circulation à l'intérieur du radiateur ;
- les propriétés du fluide font que la température de surface du radiateur n'atteint un niveau optimal qu'au bout de 10 min environ, ce temps variant suivant les modèles et la température ambiente de la pierce lors de la mise en chauffe de l'appareil ;
- ce principe de fonctionnement garantit la constance et la durée de la chaleur émise, même lorsque la résistance n'est plus alimentée.
Nosus you offrons la possibilité d'utiliser et de programmeer voire radiateur grace à la technologie radio-frquence développemente par la box domotique Enki et l'application associée.
Voir le chapitre 6 pour appairer votre radiateur à la box Enki.
2. Installation de votre apparéil
2.1 Avertissements
Le cable souse monté d'origine est destiné à être relié au réseau par l'intermédiaire d'un boîtier de connexion qui devra être placé derrière l'appareil, sans interposition d'une fiche prise de courant.
Dans une cuisine ou une salle de bains, le boîtier de connexion sera placé au moins à 25 cm du sol.
Au-delà des règles prescrites dans cette notice, l'installation doit être conforme aux normes européennes et française en vigueur, telles que CEI 60364.7.701 et NF C15-100, ainsi qu'aux règles de l'art.
Pour les pays autres que la France, l'installation doit être conforme aux normes en vigueur et aux régles de l'art du pays dans lequel il est mis en œuvre.

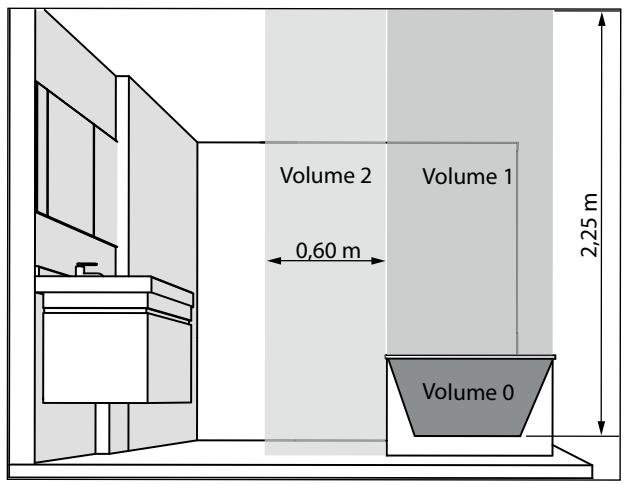

IMPORTANT L'exemple montré ici ne concerne que le cas d'une baignoire. Pour les autres types d'équipements de salle de bains, consultez obligatoirement votre installerateur.
IMPORTANT L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm.

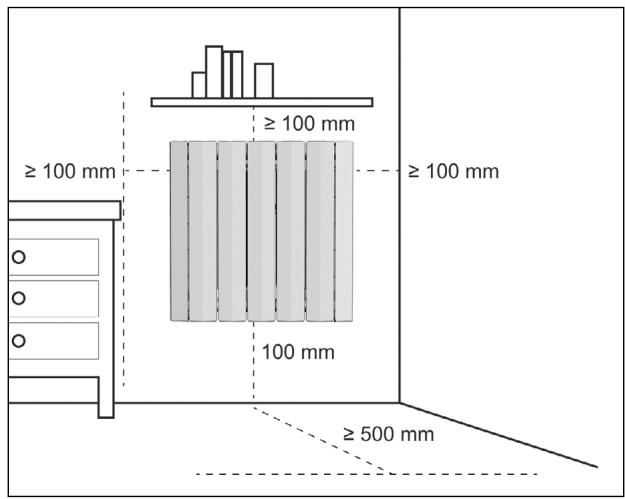

Pour garantir la sécurité de votre installation, vous nevez :
- désposer tout objet (meubles, fauteuils) au minimum à 50 cm de la face avant de l'appareil pour favoriser la circulation de l'air ;
- positionner le bas de l'appareil à 10 cm du sol ;
- positionner une tablette'au minimum à 10 cm du haut de votre radiateur ;
- utiliser des vis de fixation adaptées à la nature de votre mur.
ATTENTION
Procedez toujours à la coupure de l'alimentation électrique (disjoncteur + fil pilote) avant toute opération de raccordement.
A NOTER :
L'ajout d'une fiche de prise de courant est interdit.
2.2 Choix de l'emplacement
Pour profiter pleinement de votre apparéil et pour votre plus grand comport, nous vous recommendons de réaliser l'installation si possible à proximé des emplacements à fortes déperditions (fenêtres, portes, etc.).
Voutrouvrez dans l'emballage de votre apparéil une notice de montage completé.

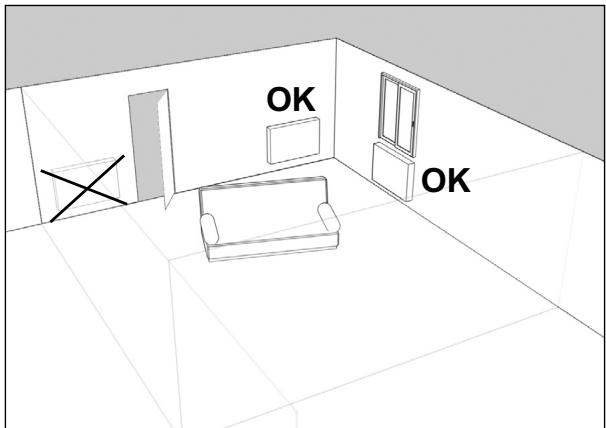

PRECONISATIONS RELATIVES À LA FONCTION DE DÉTECTION D'OUVERTURE FENÊTRÉ (VOIR CHAPITRE 6)
L'emplacement de votre apparéil influe sur le bon fonctionnement de la fonction détection d'ouverture de fenêtre. Voir le schéma page 26 pour un exemple de positionnement optimal de votre apparéil dans une piece.
Outre la disposition de votre installation dans la pierce, la température de consigne régée sur l'appareil et la température extérieure interviendron dans le déroulement de la fonction.
2.3 Raccordement de l'appareil

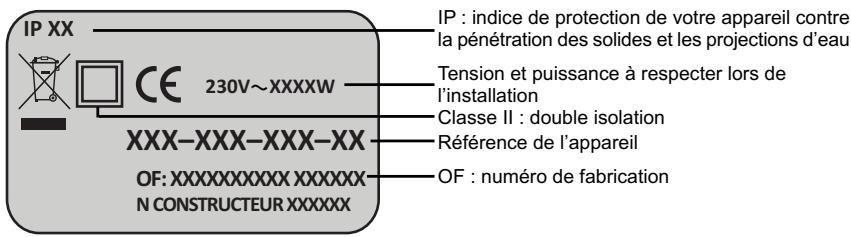

Les caractéristiques techniques de votre radiateur sont indiquées sur son étiquette signalétique.
Veillez à en prendre note préalablement à son installation et à toute demande d'intervention SAV.
Le raccordement au réseau électrique doit être effectué en respectant :
- la tension indiquée sur cette étiquette ;
- les couleurs conventionnelles :
-bleu:neutre
brun : phase
- noir : fil pilote

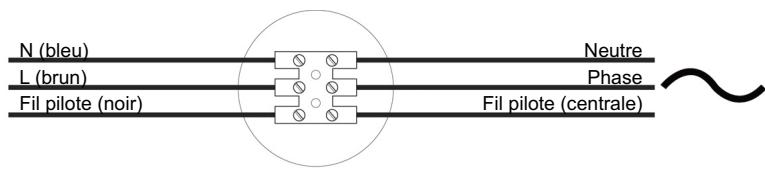

PRINCIPLE DE RACCORDEMENT AVEC FIL PILOT :
Votre apparéil est muni d'un fil pilote lui permettant d'être raccordé à une centrale de programmation fil pilote (non fournie avec l' apparéil).
À NOTER :
Votre apparéil étant muni d'une régulation électronique intégrée, notre responsabilité ne saurait être engagée en cas d'utilisation avec des centrales de programmation fil pilote fonctionnant par coupure de tension d'alimentation (consulter la notice de votre centrale). Privé d'instructions, votre radiateur en mode AUTO fonctionnera en mode CONFORT, et ce jusqu'à réception d'un nouveau mode fourni par la centrale de programmation.

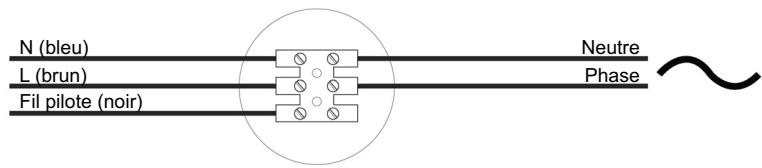

PRINCipe DE RACCORDEMENT SANS FIL PILOT :
Si le fil pilote n'est pas raccordé, la sécurité impose de l'isoler. Il ne doit en aucun cas être raccordé à la terre.

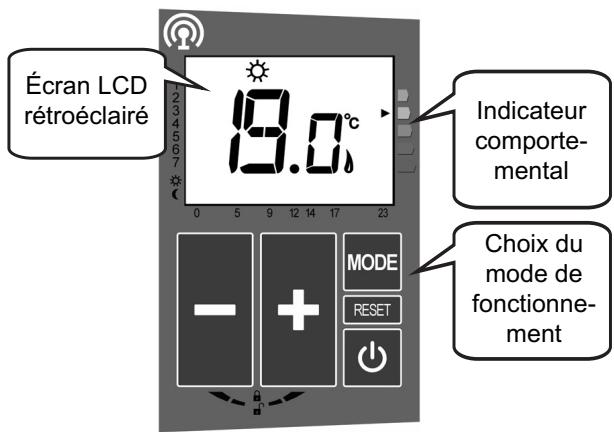

3. Utilisation de l'interface
3.1 Mise en service

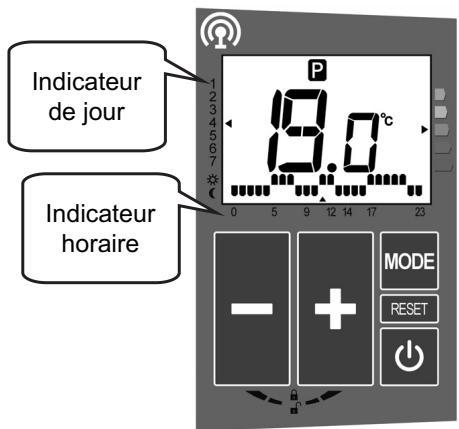

Votre interface de commande integre un indicateur comportementai qui vous aide a apprehender le niveau de consommation energetique correspondant au niveau de temperture que vous avez choisi. Le curseur se positionnera devant le pavé coloré correspondant au niveau de consommation d'énergie de cette temperture de consigne.
Pourmettre en routevoire appareil,ilsuffitdemaintenirlatouchependant2secondes.L'appareil émetalorsun signalsonore.
Pour arrêter votre apparéil, appuyez sur la touche pendant 2 secondes. L' apparéil émet alors deux signaux sonores.
Lors de la mise sous tension et à chaque coupure de courant dont la durée est supérieure à une heures, le clignotement du symbole «P» vous indique qu'un réglage du jour et de l'heure est nécessaire (voir chapitre 6). Ce réglage est obligatoire pour une utilisation correcte des différents programmes.
L'horloge 山 continua de clignoter tant que le réglage de l'heure n'a pas été effectué.
L'éclairage de l'écran s'éteint automatiquement au bout de 30 secondes sans appui sur une touche. Cette veille n'impacte pas le fonctionnement de votre radiateur et un appui sur n'importe quelette touche réactivera l'éclairage.

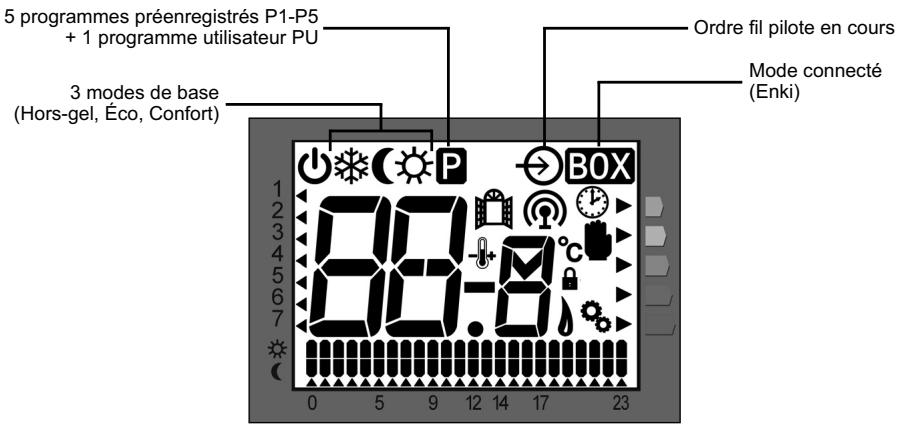

3.2 Affichages
| ICÔNE | EXPLICATION | ICÔNE | EXPLICATION |
| Marché / arrêt apparéil | | Ouverture fenêtre détectée |
| Mode Confort
(T° de consigne) | | Réglage jour et heures nécessaires |
| Mode Éco | | Verrouillage interface |
| Mode Hors-gel | | Indicateur de dérogation |
| P | Mode Programme préenregis-tré (programmes P1-P5)
Mode Programme utilisateur | | Indicateur de chauffe |
| Paramétrage |
| → | Indicateur d'ordre centrale fil pilote | | Indicateur d'étalonnage |
| BOX | Indicateur de commande par l'application Enki | | Indicateur de connexion à l'application Enki |
4. Modes de fonctionnement
4.1 Introduction
Pour sélectionner les différents modes de fonctionnement de votre radiateur il suffit d'appuyer sur la touche MODE.
Vous déroulerez alors la série suivante :
4.2 Utilisation
4.2.1 - MODE HORS-GEL :
(recommandé en cas d'absence prolongée de plus de 24 heures)
Votre radiateur est reglé pour garantir une température minimum de 7^ dans cette piece, cela vous permet d'éviter tout risque de gel.
Cette température n'est pas modifiable par l'utilisateur.
4.2.2 - MODE ÉCO :
(recommandé en cas d'inoccupation de la pièce supérieure à 2 heures)
Ce niveau de température peut être ajusté de 7 à 19^ par intervalles de 0,5^ .
Toutefois elle ne peut avoir moins de 1^ d'écart avec la température définie en mode Confort.
Exemple de fonctionnement :
Votre température Éco ne pourra pas être supérieure à 18^ si voiture température de Confort est régée sur 19^ .

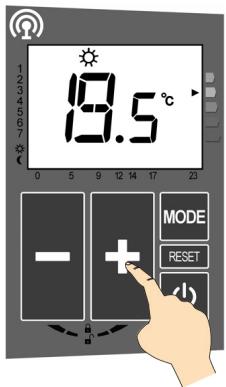

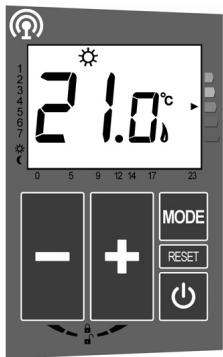

4.2.3 - MODE CONFORT :
(recommandé en cas d'occupation de la pièce)
C'est le mode de fonctionnement normal de votre radiateur.
Ce niveau de températe peut être ajusté de 7 à 28^ par intervalles de 0,5°C.
4.2.4 - MODES PROGRAMMÉS :
Votre radiateur est équipé de 5 programmes de fonctionnement préenregistrés P1 à P5, ainsi que d'un programme utilisateur hebdomadaire PU à définir vous-même.

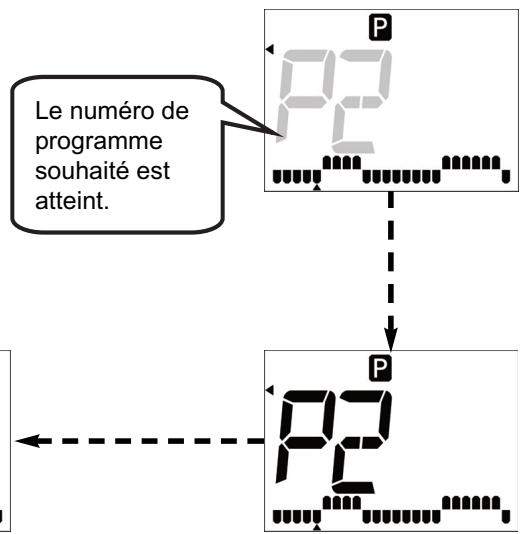

Navigation dans les programmes :
Le menu P affiche le dernier programme selectionné.
P(X) clignote : appuyer sur + ou - pour changer de programme.
Vous disposez de
5 secondes pour réaliser la manipulation.
À la fin des 8 secondes sans appui sur une uche, l'affichage revient au déroulement normal du programme.
L'affichage cesse de clignoter : le choix de programme est validé et reste affché pendant 3 secondes supplémentaires.
Ce programme correspond à un besoin de chauffe de votre piece de 5 à 23H (ex. présence permanente).
PROGRAMME JOURNALIER P2:
Ce programme correspond à un besoin de chauffe de votre piece de 5 à 9H puis de 17 à 23H (ex. journée de travail).
PROGRAMME JOURNALIER P3 :
Ce programme correspond à un besoin de chauffe de votre piece de 5 à 9H, de 12 à 14H et de 17 à 23H (ex. journée de travail avec passage au domicile le midi).
PROGRAMME JOURNALIER P4:
Ce programme correspond à un besoin de chauffe de votre piece de 5 à 9H, puis de 12 à 23H (ex. absence uniquement le matin).
PROGRAMME JOURNALIER P5 :
Ce programme correspond à un besoin de chauffe de votre piece de 5 à 14H, puis de 17 à 23H (ex. absence uniquement l'après-midi).
Aucun de ces programmes n'est modifiable par l'utilisateur.

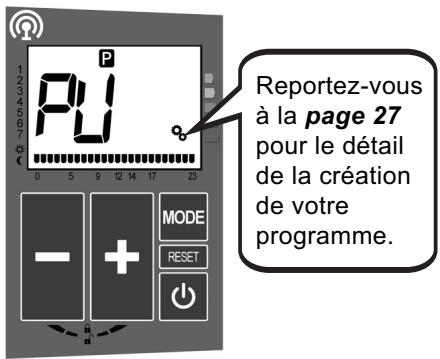

PROGRAMME UTILISATEUR HEBDOMADAIRE PU :
Le programme utiliseur vous permet de définir précisément le comportement de votre apparéil pour chaque heures de chaque jour de la semaine.
Ce programme, s'il est sélectionné, se repétera chaqueSEAIME.
Si aucun programme n'a ete creed, l'appareil fonctionnera par defaut en mode ECO.
Voir le chapitre 6 pour creer votre PU personnelé.

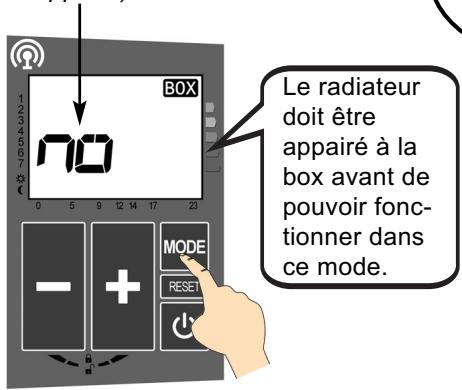

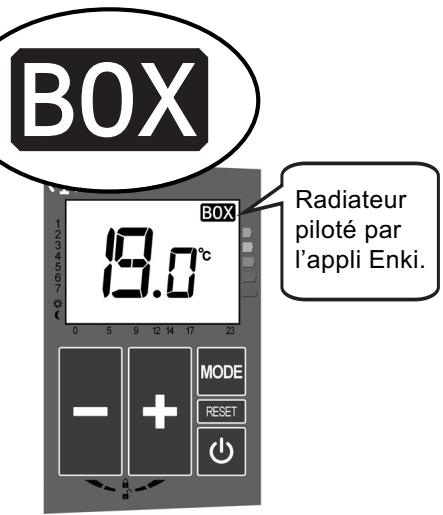

4.2.5 - MODE CONNECTÉ (ENKI):
Les propriétaires d'une box Enki Leroy Merlin peuvent piloter à distance leur radiateur grâce à l'application Enki pour smartphones.
Pour cela il faut prélabrement appairer votre radiateur à la box (voir chapitre 6).
Reportez-vous à l'application pour plus d'informations concernant l'utilisation de celle-ci.
(exemple d'un radiateur non apparaie)
Voussouspèze à tout moment appuyer sur la touche MODE pour revenir à l'un des modes de fonctionnement manuels.
En revenant en mode Box vous repasserez sous le pilotage de la box Enki et de son application dédiée.

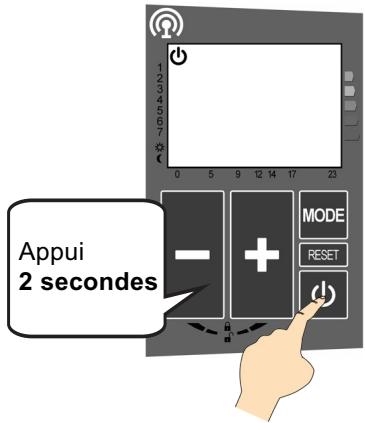

4.3 Arrêtchauffage
Un appui de 2 secondes sur la touche (permet d'arreter la chauffe de votre apparéil. Celui-ci émet alors deux signaux sonores.
4.4 Baisse de T^ / arrêtCHAuffage par centrale fil pilote
Votre radiateur peut recevoir à distance des ordres provenant d'une centrale de programmation fil pilote (non fournie avec votre apparéil) depuis n'importe quel mode de fonctionnement.
Les ordres transmis par la centrale sont basés sur la température de consigne régée sur votre radiateur: CONFORT -1°C, CONFORT -2°, ÉCO, HORSGEL (DéLESTAGE) & ARRÊT CHAUFFAGE (DéLESTAGE).
Ils permettent uniquement de faire baiser la température sur votre radiateur (voir tableau page suivante).
Reportez-vous ensuite à la notice de votre centrale de programmation pour plus d'informations concernant l'utilisation de votre radiateur avec celle-ci.
ATTENTION :
Toute réduction de la chauffe de votre apparéil pour cause de détention de fenêtre ouverte dans la pierce prendra fin au prochain changement de mode de fonctionnement demandé par la centrale de programmation.
EXAMPLES DEPUIS UN MODE CONFORT 21^
Ordre fil pilote : comfort - 1°
Ordre fil pilote : comfort - 2°
Ordre fil pilote : éco
Ordre fil pilote : hors-gel (délestage)
Ordre fil pilote : arrêt
EXAMPLE DEPUIS UN MODE PROGRAMMÉ (heure comforts 21^ ):
Ordre fil pilote : éco
RÉSUMÉ DES FONCTIONNEMENTS FIL PIOTE POSSIBLES :
| Confort -1° | Confort -2° | Éco | Hors-gel (délestage) | Arrêt (délestage) |
| Confort | ✓ | ✓ | ✓ | ✓ | ✓ |
| Éco | x | x | x | ✓ | ✓ |
| Hors-gel | x | x | x | x | ✓ |
| Arrêt | x | x | x | x | x |
Les changements de mode émis par une centrale fil pilote (non fournie avec votre apparéil) ne seront pas désactivés par la fonction verrouillage (voir page suivante).
Il est fortement déconseilé d'utiliser conjointement le fil pilote et le mode Box.
5. Options du radiateur

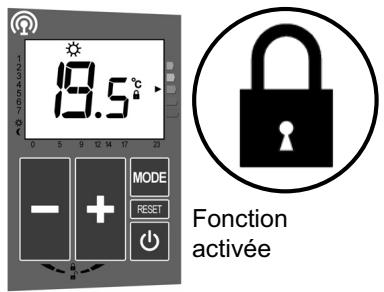

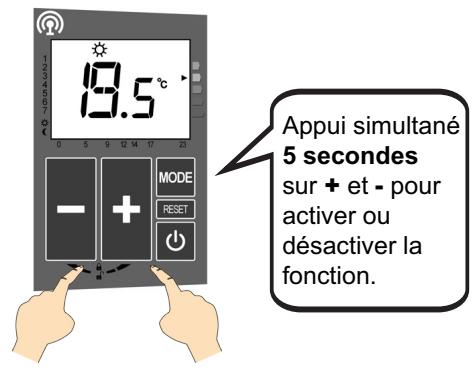

5.1 Verrouillage de l'interface
Cette fonction permet d'empêcher toute intervention inopportune sur l'interface de commande. Dès lors aucun changement involontaire de mode ou de niveau de température souhaité ne sera possible.
Lors d'un appui ulterieur sur une touche, l'icone clignotera 2 fois pour vous informer que le verrouillage est actif.

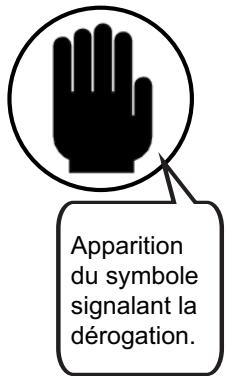

5.2 Dérogation de température
Dans les modes de fonctionnement programmes de votre radiateur (P1-P5, PU ou mode BOX piloté par une box Enki), il est possible de déroger localement au fonctionnement de votre radiateur en modifient manuellement le niveau de température souhaité.
La dérogation prendra fin au prochain changement de température de consigne demandé par le radiateur ou l'application Enki.
Par contre une dérogation active interrupt la détction de présence.

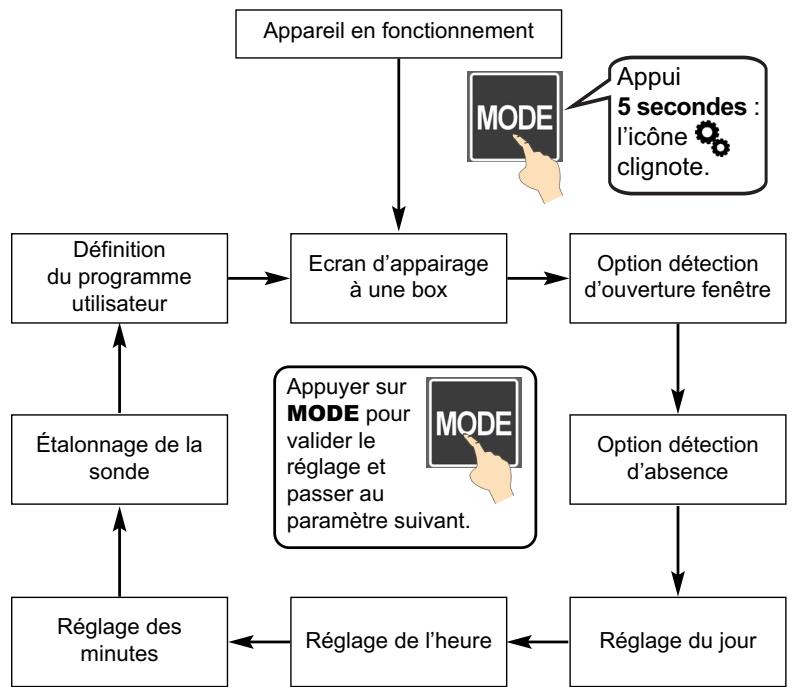

6. Fonctions avancées
Pour sortir du mode avancé : appui long sur MODE (5 secondes) ou attendre 1 minute sans activer une touche.

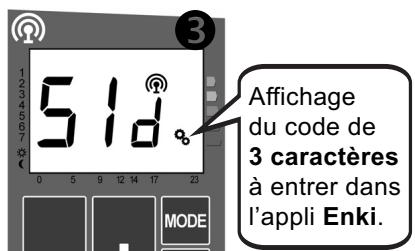

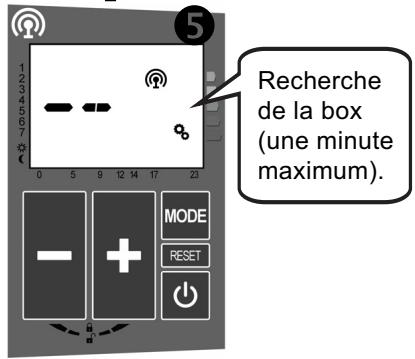

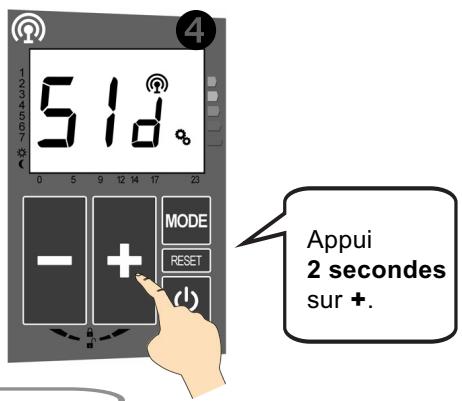

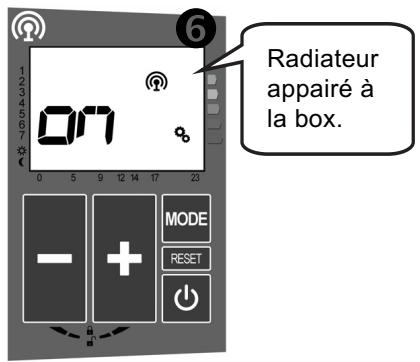

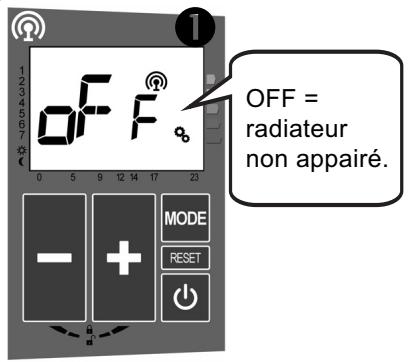

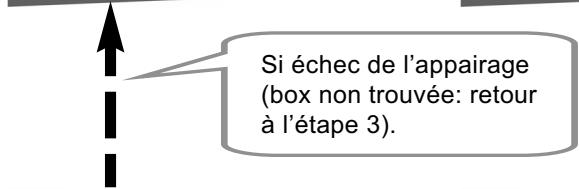

1a - APPAIRAGE À UNE BOX ENKI :
Télécharger l'appli pour Android
Télécharger l'appli pour iPhone
Procedez en parallèle à l'appairage depuis l'application Enki et suivez les instructions fournies par celle-ci.
Vous pouvez désormais utiliser le mode de fonctionnement "Box" de votre radiateur.

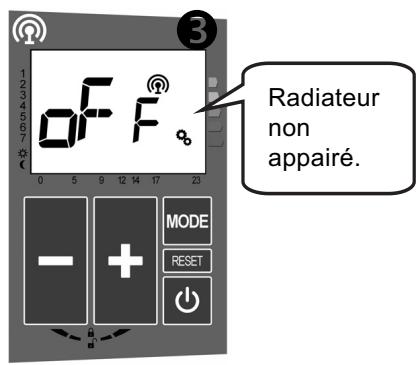

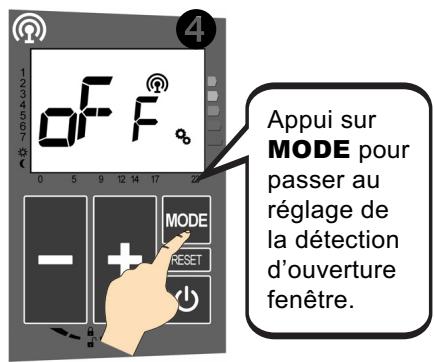

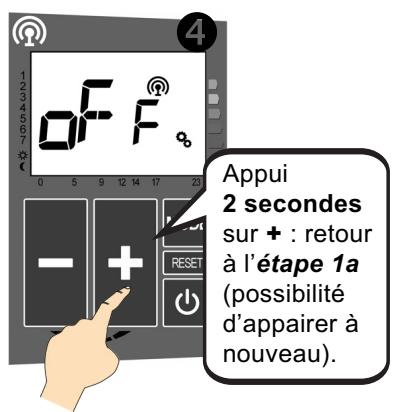

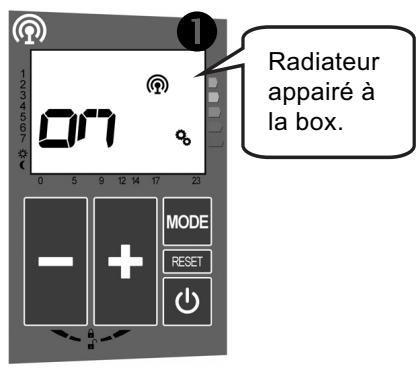

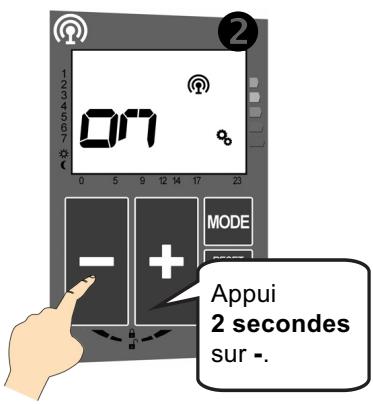

1b - DÉSAPPAIRAGE AVEC UNE BOX ENKI:
OU

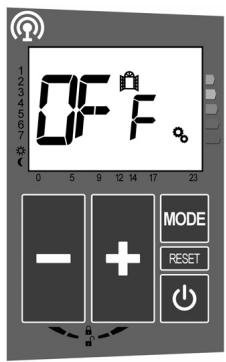

2 - ACTIVATION / DÉSACTIVATION DE LA FONCTION DÉTÉCTION D'OUVERTURE / FERMETURE FENÊTRÉ :
| ON | Fonction activée (mode par défaut) |
| OFF | Fonction désactivée |
Voir page 26 pour l'utilisation de la fonction.

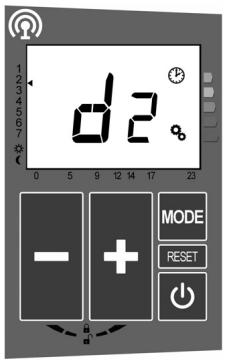

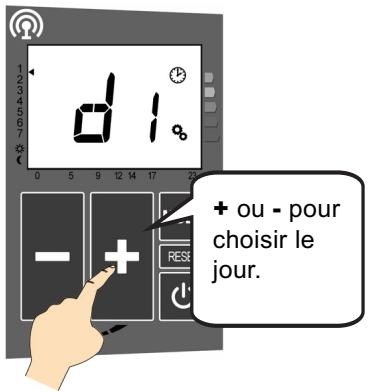

3 - RÉGLAGE DU JOUR :
| 1 | Lundi |
| 2 | Mardi |
| 3 | Mercredi |
| 4 | Jeudi |
| 5 | Vendredi |
| 6 | Samedi |
| 7 | Dimanche |
| (par exemple) |

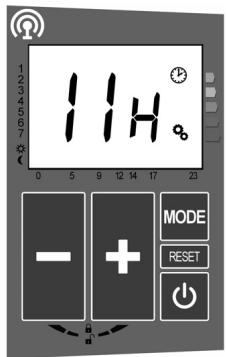

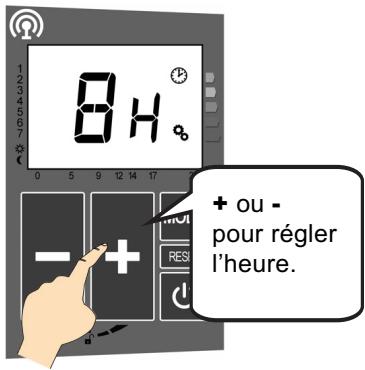

4- RÉGLAGE DE L'HEURE :

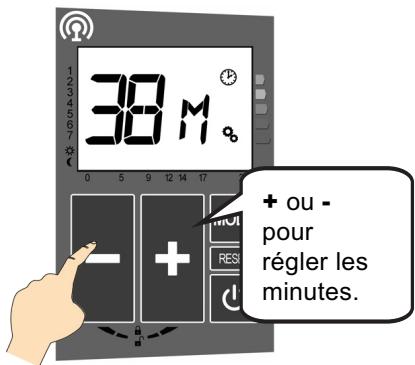

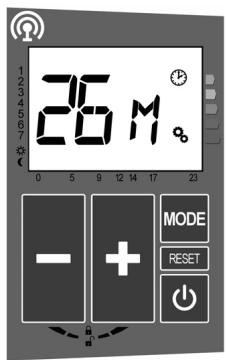

5 - RÉGLAGE DES MINUTES :

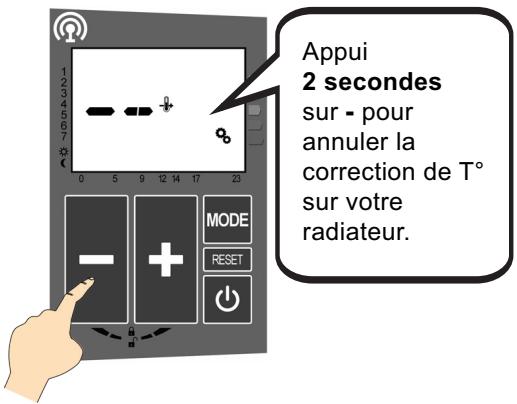

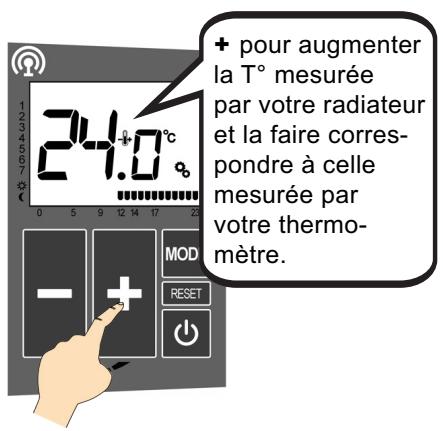

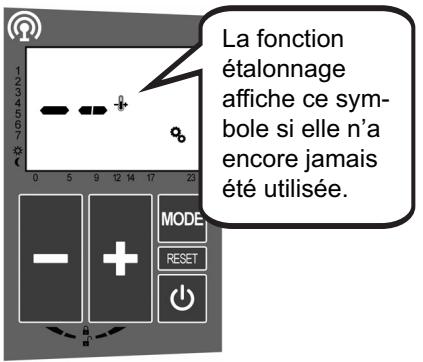

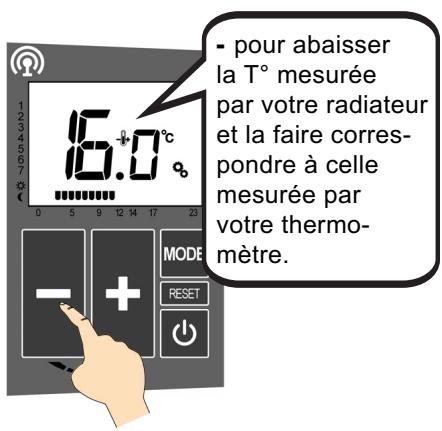

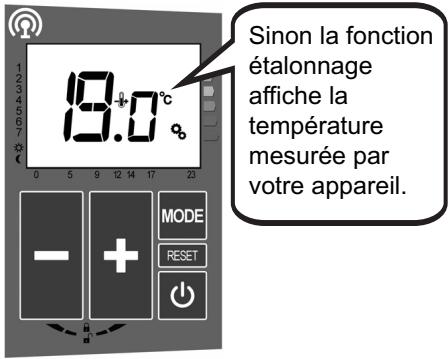

6 - ÉTALONNAGE DE LA TEMPERATURE DE CONSIGNE :
Si vous observez après plusieurs jours de fonctionnement de votre radiateur un écart entre la température constatée dans votre piece et la température programmée sur l'appareil, vous pouvez effectuer l'étabonnage de votre radiateur par intervalles de 0,1^ en respectant la procédure ci-dessous.
Mesurez la températe ambiente dans la piece où se trouve le radiateur à l'aide d'un thermomètre de reférence.
Votre thermometre doit etre situé au centre de la pièce à une hauteur de 1m30 environ, sans interposition de meuble entre le thermometre et l'appareil.
Dans cet exemple on constate 1^ d'ecart entre la température souhaitation et celle mesurée dans la piece.
Afin de rétablit une mesure correcte de la température ambiente par le radiateur, il faudra entre 20^ comme paramètre d'étalonnage (voir la procédure ci-après).
ÉTALONNAGE DE LA TEMPERATURE DE CONSIGNE (suite):
7 - RÉGLAGE DU PROGRAMME UTILISATEUR PU :
Fonctionnement détaillé de la Détction d'ouverture / fermeture fenêtre
Votre radiateur peut détector une chute de température significative liée, par exemple, à l'ouverture prolongée d'une fenêtre en hiver. Il adapte alors son fonctionnement automatiquement afin de vous faire réaliser des économies d'énergie.
IMPORTANT Afin de profiter au moins de cette fonction, votre radiateur doit être positionné pres de l'ouvrant sans interposition d'un meuble ou d'un quelconque objet. La qualité de la détction d'ouverture / fermeture de fenêtre dépendra de nombreux facteurs tels que l'emplacement de l'appareil, la rapidité de la chute / remontée de température dans la pierce, le type de fenêtre, etc.
IMPORTANT La mesure de la température de la pierce est réalisée au niveau du radiateur.
Après avoir ouvert une fenêtre, votre apparéil devrait détecter la baisse de température liée à celle-ci dans un-delai raisonnable. Il va alors adapter son mode de fonctionnement en passant automatiquement en température hors-gel (7^) . Dans ce cas l'icone « détéction d'ouverture fenêtre » s'affiche.
Lorsque la température de votre piece remonte suite à la fermeture de la fenêtre, le radiateur doit dans un décal raisonnable reprendre le fonctionnement qu'il avait avant le déclenchement de la détction (par exemple le mode Confort). L'icone disparaît alors.
ATTENTION :
Une fois la détction d'ouverture/fermeture fenêtre activée, celle-ci prendra le pas sur le fonctionnement en cours ou programme de votre apparéil. Il faudra un changement de mode de fonctionnement manuel ou provenant de votre centrale fil pilote pour annuler la détction en cours. De même l'arrêt de votre apparéil annulera la détction en cours. Par contre la fonction restera activée et suivra son cours normal dés qu'une nouvelle ouverture de fenêtre sera détectée.
Création détaillée d'un programme utilisateur PU
ÉTAPE 1: accès à la programmation

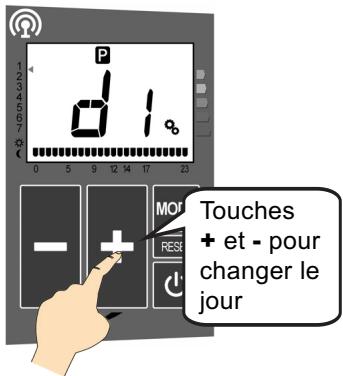

ÉTAPE 2 : besoin du jour à programmer
Il est nécessaire de régler l'horloge avant de configurer un programme utilisateur (voir chapitre 6).

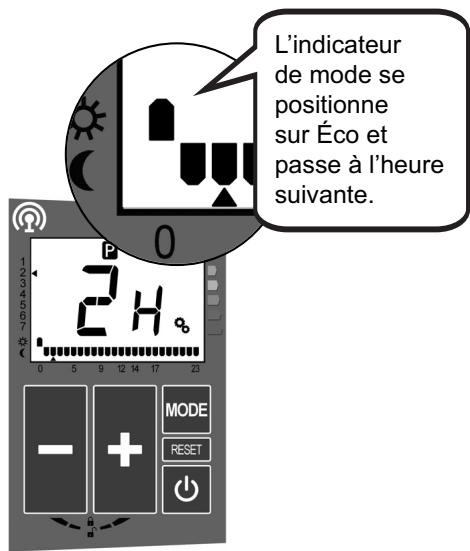

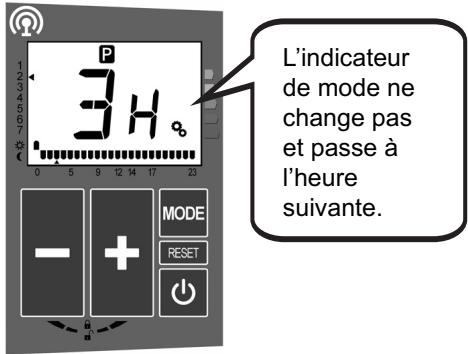

ÉTAPE 3 : besoin du mode Éco / Confort pour chaque heures de la journée

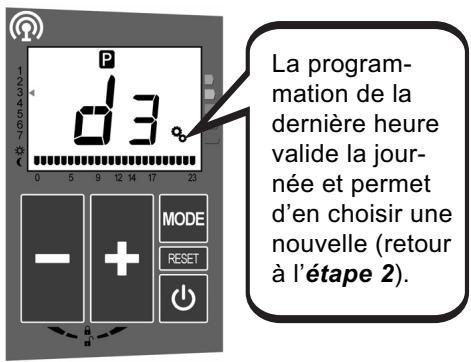

ÉTAPE 4 : validation de la journée
ÉTAPE 5: copier / coller une journée (fonction spéciale)
Appui de 2
seconds sur + pour copier le programme du jour sélectionné sur le jour suivant.
La nouvelle journee s'affiche avec le programme copie.
ATTENTION
Cette opération s'effectue uniquement depuis l'étape 2.
7. Conseils d'entretien et de dépannage
7.1 Opérations d'entretien courant
Le choix desailleurs matériaux et la qualité du traitement de surface protégent votre radiateur de la corrosion et des chocs.
Pour garantir la longévité de votre apparéil, nous vous recommendons un nettoyage sans produit abrasif ou corrosif. Utilisez de préférence de l'eau savonneuse tiède ou un chiffon sec.
7.2 Résolution des problèmes :回头 aux paramètres usine (reset)
Lorsque vous interfacé de commande n'est pas verrouillée, vous pouvez à tout moment revenir aux réglages d'origine. L'appareil redémarre alors en mode Hors-gel.
| Température de consigne | Valeur par défaut (19°C) |
| Programme utilisateur | Valeur par défaut (mode Éco) |
| Étalandage | Remise à 0 |
| Détection d'ouverture / fermeture fenêtre | Valeur par défaut (activée) |
7.3 Résolution des problèmes : autres
| Problème | Diagnostic | Opérations à effectuer |
| Le symbole horloge clignote. | Une coupure d'électri-cité prolongée a pu se produit. | Procéder à nouveau au réglage de l'horloge (voir chapitre 6). |
| Le radiateur ne fonctionne pas ou ne chauffe pas. | Le radiateur n'est pas alimenté. | Vérifier que le radiateur est relié correctement à son alimentation électrique. Contactez votre revendeur si ce n'est pas le cas. |
| Le radiateur est en mode ARRÉT CHAUFFAGE. | Allumer le radiateur. |
| La température de consigne est inférieure à la température ambiente. | Augmenter la température de consigne (mode CONFORT). |
| Le délesteur s'est activé et a arrêté la chauffe du radiateur. | Attendre la fin du délestage (centrale fil pilote). |
| La température de la pièce ne correspond pas à la température souhaitée. | Le radiateur a besoin d'être étalandné. | Étalonner votre apparéil (voir chapitre 6) afin de faire correspondre la température mesurée dans la pièce par le radiateur et celle mesurée par votre thermomètre. |
| Le changement de mode ou de température (mode CONFORT) ne fonctionne pas. | L'interface de com-mande de l' apparéil est verrouillée. | Désactiver le verrouillage des touches (voir chapitre 5.1). |
| Je n'arrive pas à aug-menter mon niveau de température Éco. | La limite de 1° en des-sous de la température Confort est atteinte. | Augmenter la température Confort pour pouvoir augmenter aussi le niveau de température Éco. |
| Le radiateur continue de chauffer alors qu'une fenêtre est ouverte depuis plus de 15 minutes. | La fonction "Détection de fenêtre" n'est pas activée. | Activer la fonction (voir chapitre 6). |
| Le radiateur continue de chauffer alors qu'une fenêtre est ouverte depuis plus de 15 minutes. | La différence de tempé-rature avec l'extérieur n'est pas suffisamment importante. | Changer de mode ou baisser manuellement la température de chauffe de votre radiateur tant que la fenêtre reste ouverte. |
| La détction d'ouver-ture fenêtre ne fon-cionne pas de manière optimale. | L'architecture de la pièce ou le type de fenêtres (ex. fenêtres de toit) peuvent perturber la détction d'ouverture fenêtre. | Désactiver la détction d'ouverture fenêtre si cette dernière n'est pas en accord avec l'architecture de la pièce. |
| L'appareil fonctionne en mode hors-gel non souhaité. | La détction d'ouver-ture/fermeture fenêtre est activée et une ouver-ture a été détectée. | Désactiver la détction d'ouverture/fermeture fenêtre si vous ne souhaitez pas que votre apparéil passasse automatiquement en mode hors-gel (voir chapitre 6). |
| En mode Box le radiateur affiche "No". | Le radiateur n'est pas apparié à une box Enki et ne peut donc pas fonctionner en mode connecté. | Procéder à l'appairage du radiateur à la box Enki (voir chapitre 6). |
| Le paramètre avancé Box affiche "Off" alors que votre radiateur était apparié à une box Enki. | Le radiateur a perdu la liaison avec la box. | - Vérifier que la box est bien activée. - et/ou rapprocher la box du radiateur. - et/ou effectuer un reset du radiateur et procéder à nouveau à l'appairage. |
| Message d'erreur | Consequence | Diagnostic | Opérations à effectuer |
| E1 | Le radiateur arrêté de chauffer. | Défaut de communication avec la régulation du radiateur : la carte d'affichage ne communique plus avec la carte de régulation. | Contactez votre revendeur. |
| E2 | Le radiateur arrêté de chauffer. | Défaut de sonde : la carte de régulation ne recoit plus d'informations de mesure de la température. | Contactez votre revendeur. |
| E4 | Le pilotage du radiateur par la box Enki ne fonctionne plus. | Défaut du protocole de communication. | Procéder à un nouvel apparage. Si cela ne fonctionné toujours pas, contactez votre revendeur. |
EN CAS DE PROBLEMES DE FONCTIONNEMENT AVEC LA BOX ET L'APPLICATION ENKI :
Veuillez contacter le SAV dédié de Leroy Merlin au 0806 800 886 (prix d'un appel local).
APRÈS UNE COUPURE DE COURANT DE PLUS D'UNE HEURE :
Si l'appareil fonctionnait en mode programme au moment de la coupure, il redémarre en mode Hors-gel.
Il est alors nécessaire de régler à nouveau le jour et l'heure (voir chapitre 6). Par contre le programme utilisé PU reste en mémoire.
8. Services et garantie
Service après-vente
En cas de non fonctionnement ou de besoin en pieces détaches, contactez notre installerateur ou votre revendeur.
Au préalable, pour permettre la bonne compréhension et un traitement rapide du problème, assurez-vous d'avoir bien relevé :
- les éléments figurant sur l'étiquette signalétique de l'appareil ;
- la reférence commerciale figurant sur votre facture d'achat datee.
Garantie
(Voir conditions générales de vente dans le pays concerné)
Votre radiateur electrique est garanti 2 ans contre tout défaut de fabrication à compter de la date de livraison.
La garantie sera prise en compte sur presentation du titre d'achat dated.
Les frais de transport, de dépose et de pose du radiateur sont exclus de la garantie.
La garantie ne s'applique pas notamment en cas de mise en œuvre, d'installation ou d'entretien non conforme à la norme en vigueur du pays, aux règles de l'art et à la notice d'utilisation.
Traitement des apparêls électriques et électroniques en fin de vie. Ce symbole indique que ce produit ne doit pas être traité avec les déchets menagers. Il doit être remis à un point de collecte approprié qui se chargea de son recyclage. En s'assurant que ce produit est bien mis au rebut de manière correcte, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
| Caracteristique Techniques mesurées et calculées conformément au RÉGLEMENT (UE) 2015/1188. |
| Référence(s) du modele : 5007-0030, 5007-0040, 5007-0060, 5007-0080 |
| Caracteristique | Symbole | Valeur | Unité |
| Puisance thermique |
| Puisance thermique nominale | P nom | 0,75 à 2,0* | kW |
| Puisance thermique minimale (indicative) | P min | n.d | kW |
| Puisance thermique maximale continue | P max, c | 0,75 à 2,0* | kW |
| Consommation d'électricité auxiliaire |
| À la puissance thermique nominale | el max | 0,000 | kW |
| À la puissance thermique minimale | el min | 0,000 | kW |
| En mode veille | el sb | 0,00061 | kW |
| el sb | 0,61 | W |
| Type de contrôle de la puissance thermique / de la température de la pièce |
| Caracteristique | Unité | Information complémentaire |
| Contrôle électronique de la température de la pièce etprogrammateur hebdomadaire. | Oui | |
| Autres options de contrôle |
| Contrôle de la température de la pièce, avec détecteur de présence. | Oui | |
| Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte. | Oui | |
| Option de contrôle à distance. | Oui | |
| Contrôle adaptatif de l'activation. | Non | |
| Limitation de la durée d'activation. | Non | |
| Capteur à globe noir. | Non | |
| Coordonnées de contact | ZEHNER GROUP France3 Rue du Bois BriardCourcouronnes91021 EVRY CEDEXhttps://acova.fr/ |
- Selon modele (750, 1000, 1500 ou 2000W)
Spécifications techniques radio-fréquence :
Réf. 40022482
Modèle : carte PVA-029
Hardware: Rev. 0
Puissance:10 dBm
Emission: de 2,4 GHz à 2,485 GHz
Protocole:ZigBee
Gamage de fonctionnement en température: 0^ + 40^
Appareil alimenté sous : 230 V
