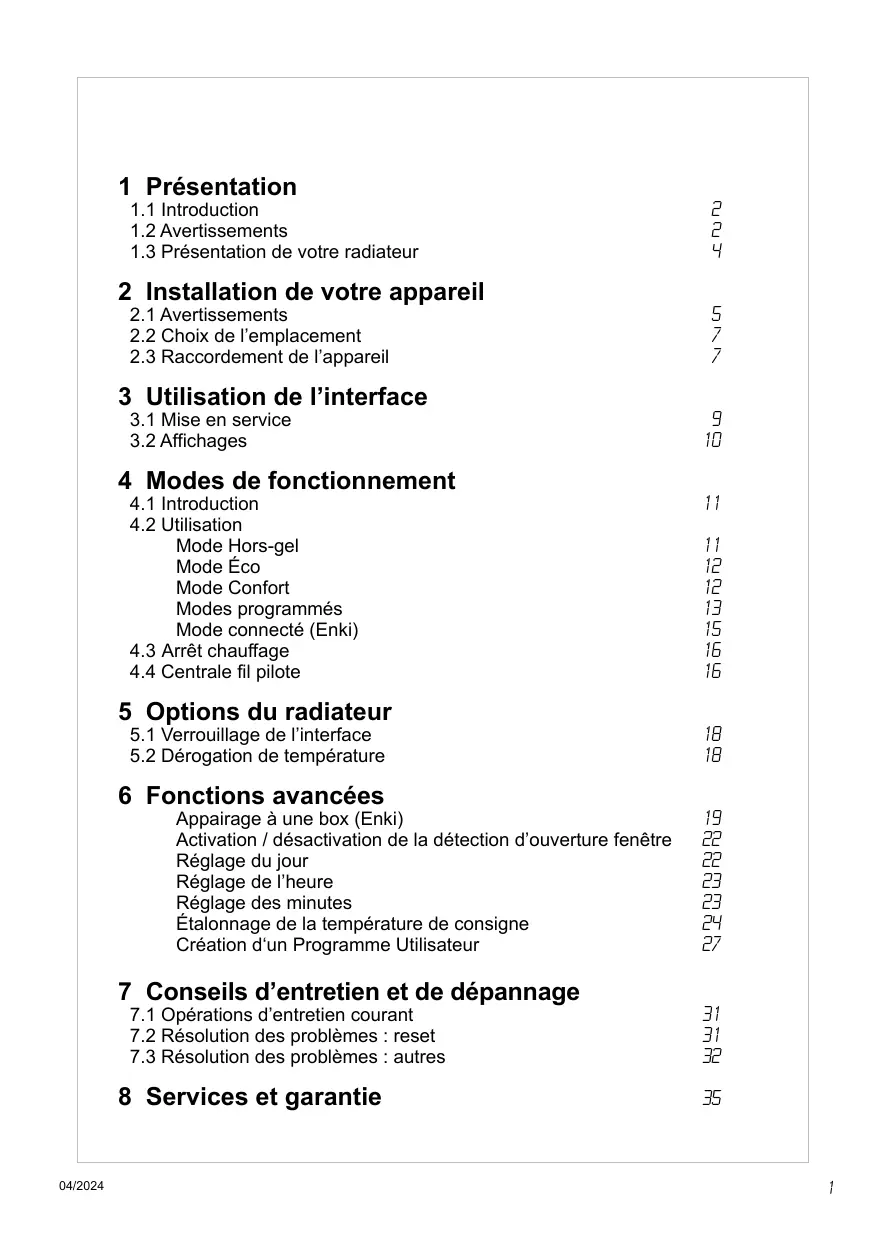

MODE D'EMPLOI ARLAN ACOVA

1 Présentation 1.1 Introduction 1.2 Avertissements 1.3 Présentation de votre radiateur

2 Installation de votre appareil 2.1 Avertissements 2.2 Choix de l'emplacement 2.3 Raccordement de l'appareil

3 Utilisation de l’interface 3.1 Mise en service 3.2 Affichages

4 Modes de fonctionnement 4.1 Introduction 4.2 Utilisation Mode Hors-gel Mode Éco Mode Confort Modes programmés Mode connecté (Enki) 4.3 Arrêt chauffage 4.4 Centrale fil pilote

5 Options du radiateur 5.1 Verrouillage de l'interface 5.2 Dérogation de température

6 Fonctions avancées Appairage à une box (Enki) Activation / désactivation de la détection d'ouverture fenêtre Réglage du jour Réglage de l'heure Réglage des minutes Étalonnage de la température de consigne Création d‘un Programme Utilisateur

7 Conseils d’entretien et de dépannage 7.1 Opérations d'entretien courant 7.2 Résolution des problèmes : reset 7.3 Résolution des problèmes : autres

8 Services et garantie

Nous vous remercions d'avoir choisi ce radiateur.

Élaboré avec le plus grand soin selon notre charte qualité, nous vous en souhaitons une entière satisfaction. Pour profiter pleinement de toutes ses possibilités, nous vous invitons à lire attentivement cette notice et à la conserver à proximité de votre appareil.

Merci de votre confiance.

1.2 Avertissements MISE EN GARDE Pour éviter une surchauffe, ne pas couvrir l'appareil de chauffage.

Ne pas s'asseoir sur l'appareil de chauffage.

Attention surface très chaude. Caution, hot surface.

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des rûlures. Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables.

Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

Les enfants âgés entre 3 ans et 8 ans doivent unique- ment mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers poten- tiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entre- tien de l'utilisateur.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correc- tement surveillé(o)s ou si des instructions relatives à l'utili- sation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés: Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Cet appareil ne doit être branché ou raccordé, selon les règles et nomes en application, que par une personne habilitée.

L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche.

IMPORTANT Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après- vente ou des personnes de qualification similaire afin d'éviter un danger.

IMPORTANT L'appareil de chauffage ne doit pas être placé juste en-dessous d'une prise de courant.

IMPORTANT Cet appareil n’est pas destiné à être utilisé à des altitudes au-delà de 2000 m.

À NOTER : Avant toute opération d'entretien, prenez soin d'arrêter l'appareil.

Il est protégé contre les projections d'eau et peut être installé dans le volume 2 (voir chapitre 2.1), sous réserve que les organes de régulation électrique ne puissent être touchés par une personne utilisant la baignoire ou la douche. Il ne doit pas être raccordé à une borne de terre.

1.3 Présentation de votre radiateur

Ce radiateur à inertie sèche est livré prêt à l'emploi. Il ne nécessite aucun entretien particulier.

Il est équipé d’une résistance électrique au coeur d'une pierre naturelle associée à un corps de chauffe en acier.

Il fonctionne de la manière suivante :

- la résistance électrique chauffe le coeur en pierre naturelle qui emmagasine de l'énergie et rayonne sur le corps en acier de l'appareil,

- le corps du radiateur diffuse la chaleur dans la pièce,

- la température de surface du radiateur atteint un niveau optimal (temps variable suivant les modèles et la température ambiante de la pièce),

- après extinction de la résistance électrique, le radiateur continue à diffuser la chaleur du fait de son inertie (coeur en pierre naturelle + corps en acier).

La conception de l'appareil assure une chaleur douce, homogène et prolongée.

Nous vous offrons la possibilité d'utiliser et de programmer

votre radiateur grâce à la technologie radio-fréquence développée Works with par la box domotique Enki et l'application associée. 2. Voir le chapitre 6 pour appairer votre radiateur à la box Enki. enki

2. Installation de votre appareil

Le câble souple monté d'origine est destiné à être relié au réseau par l'intermédiaire d'un boîtier de connexion qui devra être placé derrière l'appareil, sans interposition d'une fiche grise de courant.

ans une cuisine où une salle de bains, le boîtier de connexion sera placé au moins à 25 cm du sol.

Au-delà des règles prescrites dans cette notice, l'ins- tallation doit être conforme aux normes européennes et fran- eaises en vigueur, telles que CEIl 60364.7.701 et

F C15-100, ainsi qu'aux règles de l’art. . . … Pour les pays autres que la France, l'installation doit être conforme aux normes en vigueur et aux règles de l’art du pays dans lequel il est mis en œuvre.

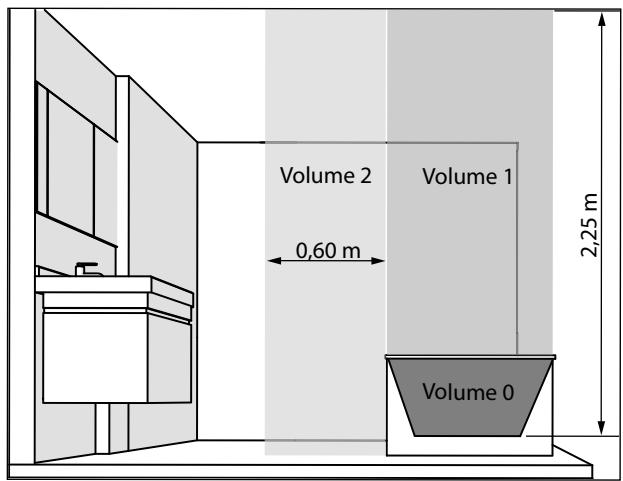

IMPORTANT L'exemple montré ici ne concerne que le cas d’une baignoire. Pour les autres pes d'équipements de, sgle de bains, consultez obligatoirement votre installateur.

IMPORTANT Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation.

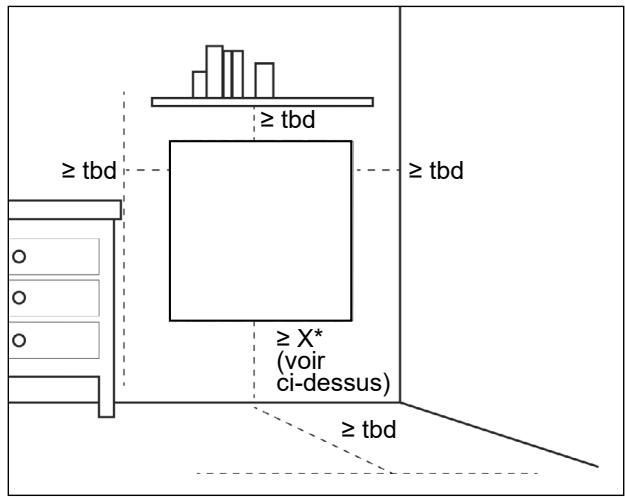

Pour garantir la sécurité de votre installation, vous devez : . . .

- disposer tout objet (meubles, fauteuils) au minimum à xx cm de la face avant de l'appareil pour favoriser la circulation de l'air ; a } - * positionner le bas du boîtier selon la hauteur préco- nisée par la notice de pose; . k - positionner une tablette au minimum à xx em du haut de votre radiateur ; - utiliser des vis de fixation adaptées à la nature de votre mur.

N x 74 T N / ! T= tbd 2tbd'-- --[etbd — o ! 1 2x | 1 (voir | : ci-dessus) LU —

ATTENTION. k . . Procédez toujours à la coupure de l'alimentation

électrique (disjoncteur + fil pilote) avant toute opéra- tion de raccordement.

À NOTER : L’ajout d’une fiche de prise de courant est interdit.

2.2 Choix de l'emplacement

Pour profiter pleinement de votre appareil et pour votre plus grand confort, nous vous recommandons de réaliser l'installation si possible à proximité des emplacements à fortes déperditions (fenêtres, portes, etc.).

Vous trouverez dans l'emballage de votre appareil une notice de montage complète.

D'OUVERTURE FENÊTRE (VOIR CHAPITRE 6)

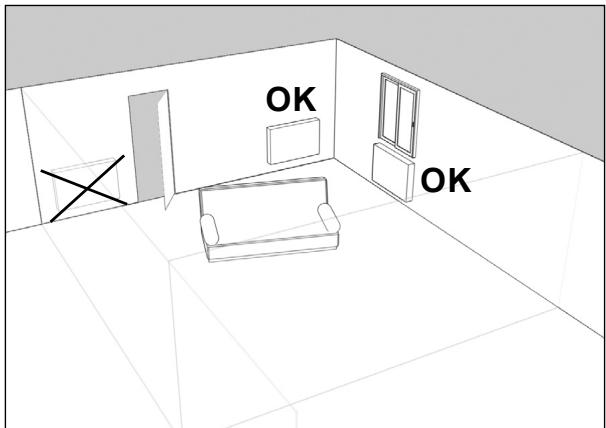

L'emplacement de votre appareil influe sur le bon fonctionnement de la fonction détection d'ouverture de fenêtre. Voir le schéma page 26 pour un exemple de positionnement optimal de votre appareil dans une pièce. Outre la disposition de votre installation dans la pièce, la température de consigne réglée sur l'appareil et la température extérieure interviendront dans le déroulement de la fonction.

( PRÉCONISATIONS RELATIVES À LA FONCTION DE DÉTECTION

2.3 Raccordement de l’appareil

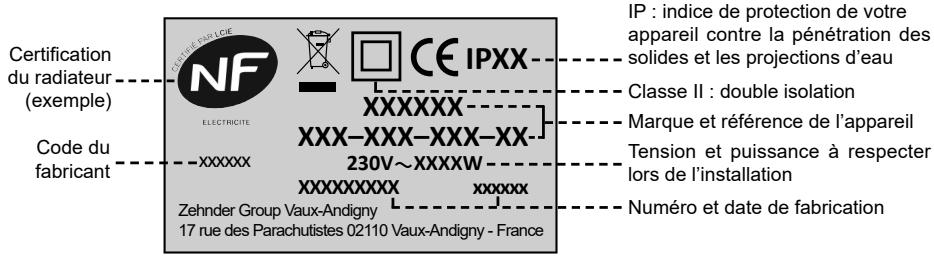

Les caractéristiques techniques de votre radiateur sont indiquées sur son étiquette signalétique.

Veillez à en prendre note préalablement à son installation et à toute demande d'intervention SAV.

IP : indice de protection de votre appareil contre la pénétration des

Certification Kw L---. solides et les projections d'eau du radiateur \radaeur - Classe Il : double isolation

(exemple) N ' aremmene _ t réfé de l' XOXKE OX larque et référence de l'appareil

Code du Tension et puissance à respecter

fabricant = = = 17220000 Mr RbssRs … 7777 lors de l'installation Zehnder Group Vaux-Andigny L = ----- dt Numéro et date de fabrication

17 rue des Parachufistes 02110 Vaux-Andigny - France

Le raccordement au réseau électrique doit être effectué en respectant : + la tension indiquée sur cette étiquette ; + les couleurs conventionnelles : — bleu : neutre — brun : phase — noir : fil pilote

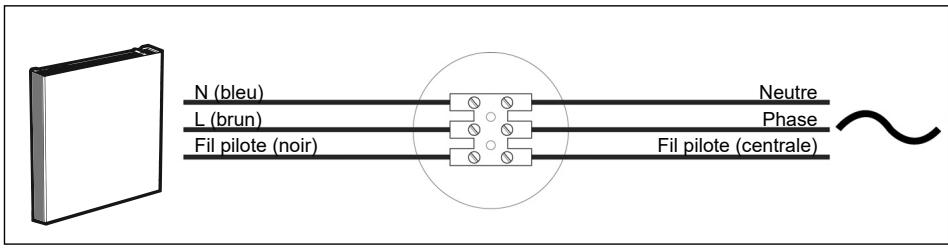

PRINCIPE DE RACCORDEMENT AVEC FIL PILOTE :

Votre appareil est muni d'un fil pilote lui permettant d'être raccordé à une centrale de programmation fil pilote (non fournie avec l'appareil).

d°S Fil pilote (noir) RS To

Fil pilote (centrale)

AN Votre appareil étant muni d'une régulation électronique intégrée, notre respon- sabilité ne saurait être engagée en cas d'utilisation avec des centrales de programmation fil pilote fonctionnant par coupure de tension d'alimentation (consulter la notice de votre centrale). Privé d'instructions, votre radiateur en mode AUTO fonctionnera en mode CONFORT, et ce jusqu'à réception d'un nouveau mode fourni par la centrale de programmation.

PRINCIPE DE RACCORDEMENT SANS FIL PILOTE :

Si le fil pilote n'est pas raccordé, la sécurité impose de l'isoler. Il ne doit en aucun cas être raccordé à la terre.

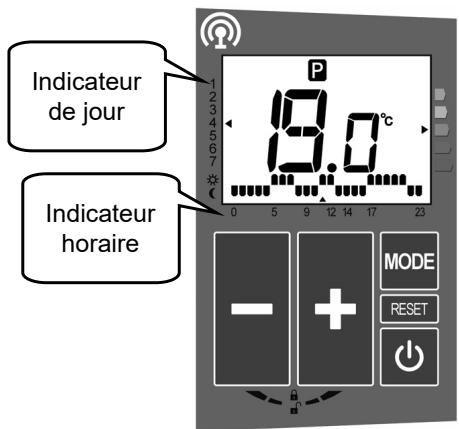

3. Utilisation de l'interface

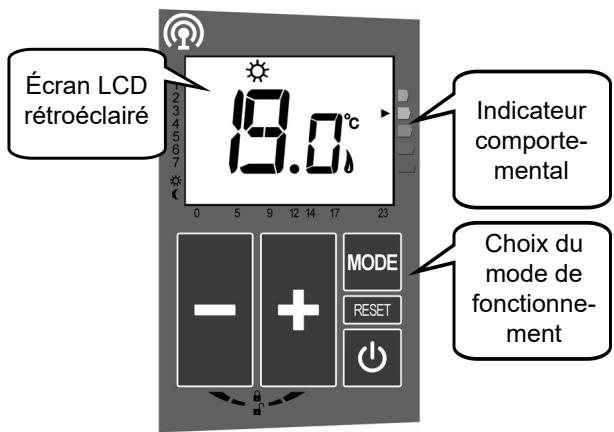

Votre interface de commande intègre un indi-

Écran LCD cateur comportemental qui rétroéclairé Indicateur vous aide à appréhender le comporte- niveau de consommation

énergétique correspondant au niveau de température que vous avez choisi. Le curseur se positionnera de- vant le pavé coloré corres- pondant au niveau de consommation d'énergie de cette température de consigne.

Choix du mode de fonctionne- ment

Pour mettre en route votre appa- Lors de la mise sous tension et à reil, il suffit de maintenir la touche (!) chaque coupure de courant dont la durée pendant 2 secondes. L'appareil émet | | est supérieure à une heure, le clignotement alors un signal sonore. du symbole €?) vous indique qu’un réglage

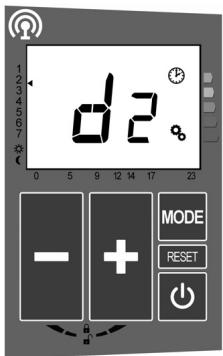

du jour et de l'heure est nécessaire (voir n : chapitre 6). Ce réglage est obligatoire pourareler vote spparel appuyez Sur pour une utilisation correcte des diffé- la touche ÔO pendant 2 secondes. rents programmes. L'appareil émet alors deux signaux sonores. L'horloge continuera de clignoter tant que le réglage de l'heure n'a pas été effec-

L'éclairage de l'écran s'éteint automatiquement au bout de 30 secondes sans appui sur une touche. Cette veille n'impacte pas le fonctionnement de votre radiateur et un appui sur n'importe quelle touche réactivera l'éclairage.

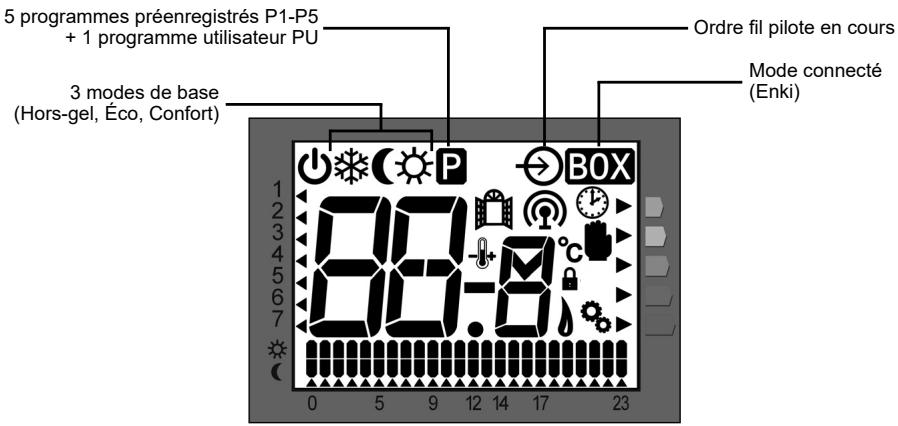

ICÔNE EXPLICATION ICÔNE EXPLICATION Marche / arrêt appareil

Ouverture fenêtre détectée

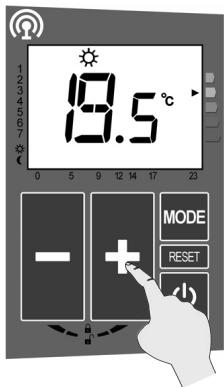

Mode Confort (T° de consigne)

Réglage jour et heure nécessaires

Verrouillage interface

Indicateur de dérogation

Mode Programme préenregis- tré (programmes P1-P5)

Mode Programme utilisateur

Indicateur de chauffe

Indicateur d'ordre centrale fil pilote

peer LE Indicateur d'étalonnage

Indicateur de commande par l'application Enki

Indicateur de connexion à l'application Enki

5 programmes préenregistrés P1-PS + 1 programme utilisateur PU

3 modes de base (Hors-gel, Éco, Confort)

Ordre fil pilote en cours

4.Modes de fonctionnement

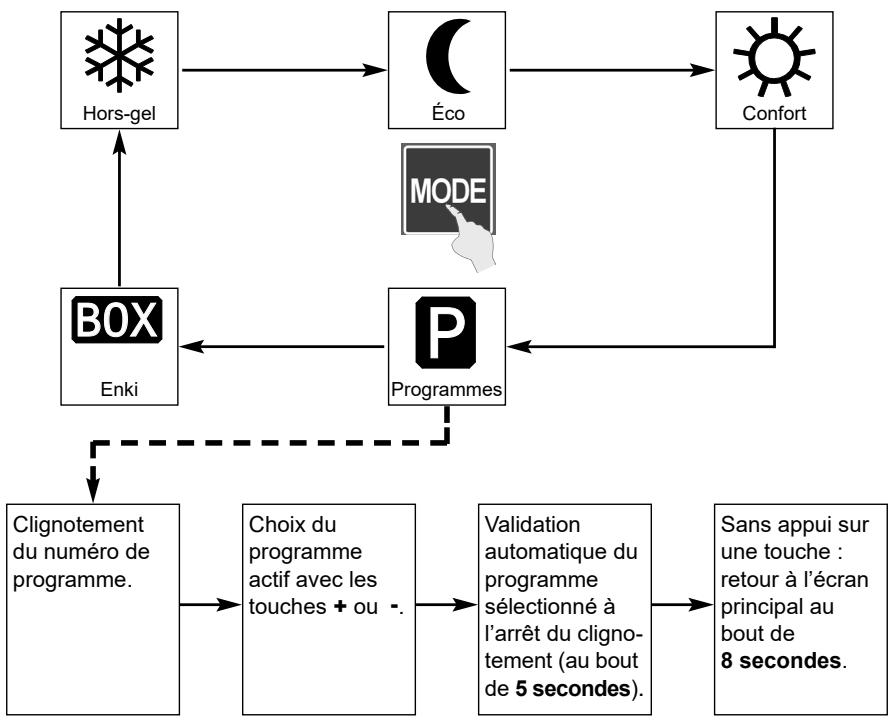

Pour sélectionner les différents modes de fonctionnement de votre radiateur il suffit d'appuyer sur la touche MODE. Vous déroulerez alors la séquence suivante :

Hors-gel Éco Confort Enki IProgrammes| T a Clignotement Choix du Validation Sans appui sur du numéro de programme automatique du une touche : programme. actif avec les programme retour à l'écran touches + ou - sélectionné à principal au l'arrêt du cligno- bout de tement (au bout 8 secondes. de 5 secondes).

4.2.1 - MODE HORS-GEL :

(recommandé en cas d’absence prolongée de plus de

Votre radiateur est réglé pour garantir une température minimum de 7°C dans votre pièce, cela vous permet

d'éviter tout risque de gel. Cette température n'est pas modifiable par l'utilisateur.

r ù 4.2.2 - MODE ÉCO : ré (recommandé en cas d’inoccupation de la pièce supérieure à 2 heures)

ti <” = S Ce niveau de température peut être ajusté de 7 à 19°C |

par intervalles de 0,5°C. Toutefois elle ne peut avoir moins de 1° d'écart avec la température définie en mode Confort.

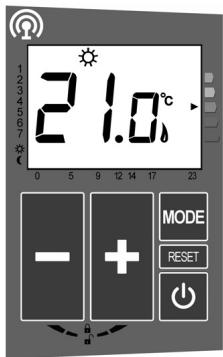

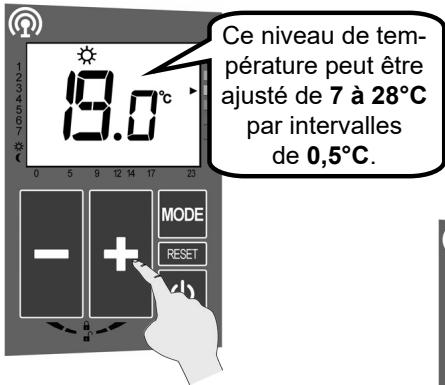

C Exemple de fonctionnement : l | Votre température Éco ne pourra pas être supérieure à 18°C si al Hi votre température de Confort est réglée sur 19°C. {l . Ne / [ = 4.2.3 - MODE CONFORT : & (recommandé en cas d'occupation de la pièce) 1 C'est le mode de fonctionnement normal de votre radia- L Ft > teur. CD .

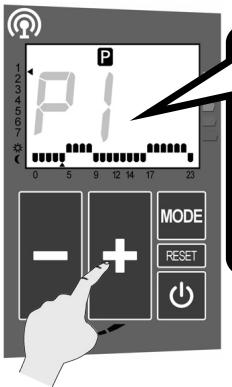

(424 - MODES PROGRAMMÉS :

Votre radiateur est équipé de 5 programmes de fonctionnement préenregistrés P1 à P5, ainsi que d’un programme utilisateur hebdomadaire PU à définir vous-même.

Navigation dans les programmes :

Heure en mode Confort

Le menu P affiche le dernier programme sélectionné. P(X) clignote : appuyer sur + où - pour changer de programme.

5 secondes pour réaliser

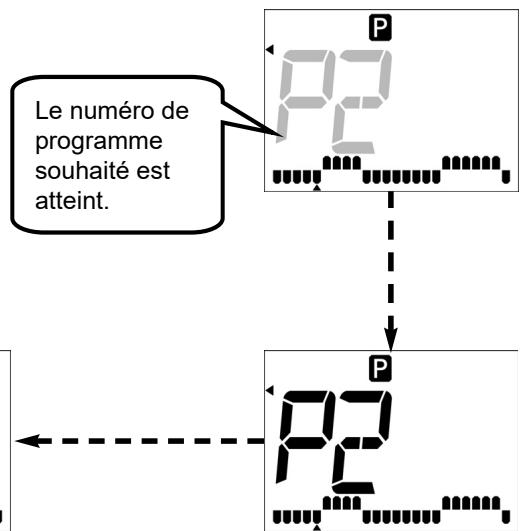

Le numéro de programme souhaité est

À la fin des 8 secondes sans appui sur une touche, l'affichage revient au déroulement normal du programme.

L'affichage cesse de clignoter : le choix de programme est validé et reste affiché pendant 3 secondes supplémentaires.

PROGRAMME JOURNALIER P1 :

Ce programme correspond à un besoin de chauffe de votre pièce de 5 à 23H (ex. présence permanente).

PROGRAMME JOURNALIER P2 :

Ce programme correspond à un besoin de chauffe de votre pièce de 5 à 9H puis de 17 à 23H (ex. journée de travail).

PROGRAMME JOURNALIER P3 :

Ce programme correspond à un besoin de chauffe de votre pièce de 5 à 9H, de 12 à 14H et de 17 à 23H (ex. journée de travail avec passage au domicile le midi).

PROGRAMME JOURNALIER P4 :

besoin de chauffe de votre pièce de k 5 à 9H, puis de 12 à 23H (ex. absence uniquement le matin).

P] Ce programme correspond à un PU ti

PROGRAMME JOURNALIER P5 : P] [P]

Ce programme correspond à un NC [M < besoin de chauffe de votre pièce de 1 k (1 mn > 5 à 14H, puis de 17 à 23H

(ex. absence uniquement l'après-midi).

A Aucun de ces programmes n’est modifiable par l’utilisateur.

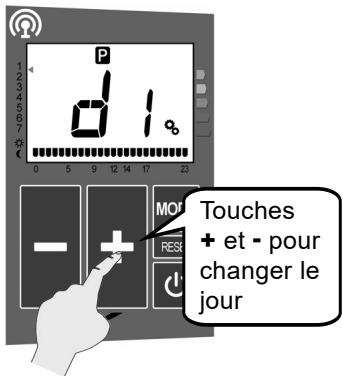

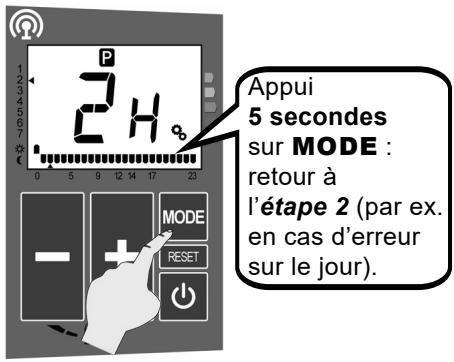

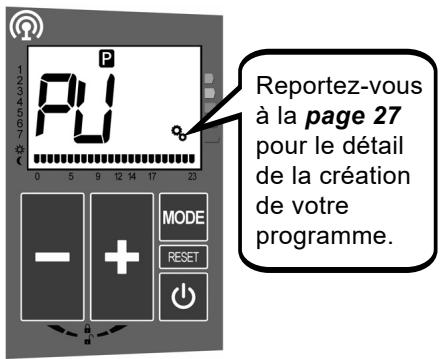

(PROGRAMME UTILISATEUR HEBDOMADAIRE PU :

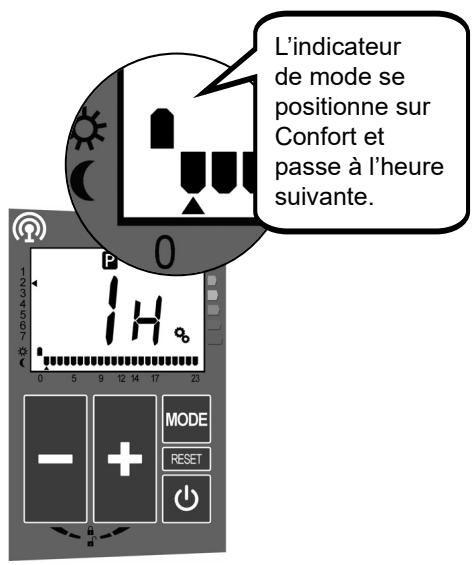

Le programme utilisateur vous permet de définir précisé- P]

ment le comportement de votre appareil pour chaque

heure de chaque jour de la semaine. j V | |

Ce programme, s’il est sélectionné, se répétera chaque Li

Si aucun programme n'a été créé, l'appareil fonctionnera [P] par défaut en mode ÉCO.

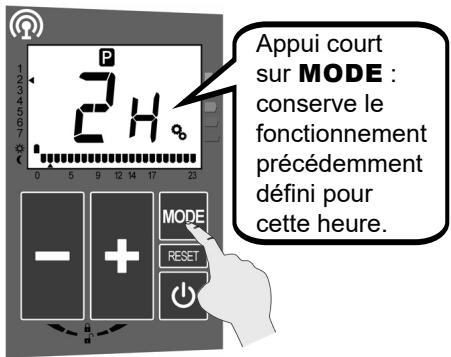

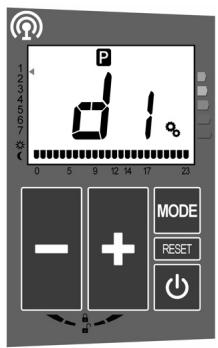

Voir le chapitre 6 pour créer votre PU personnalisé.

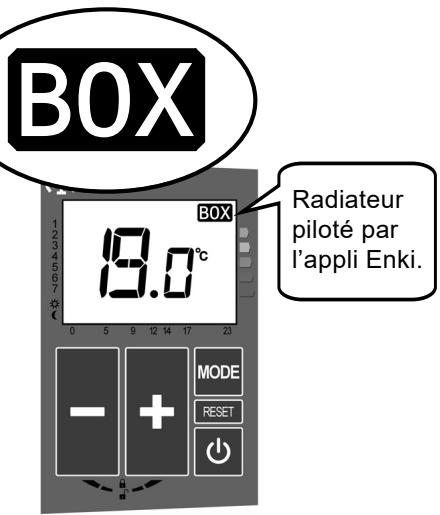

(4.2.5 : MODE CONNECTÉ (ENKI) : \

Les propriiétaires d'une box Enki Leroy Merlin peuvent piloter à distance leur radiateur grâce à l'application Enki pour smartphones.

Pour cela il faut prélablement appairer votre radiateur à la box (voir chapitre 6). Reportez-vous à l'application pour plus d'informations concernant l'utilisation de celle-ci.

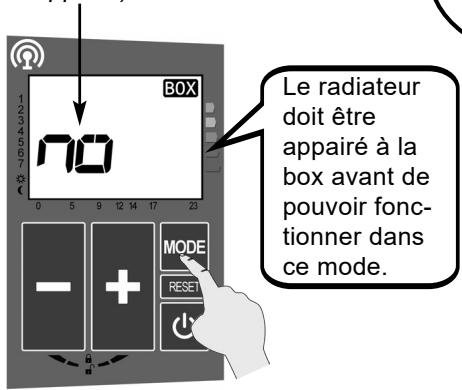

(exemple d'un radiateur non appairé)

Radiateur piloté par l'appli Enki.

Le radiateur doit être

appairé à la box avant de pouvoir fonc- tionner dans ce mode.

Vous pouvez à tout moment appuyer sur la touche MODE pour revenir à l’un des

modes de fonctionnement manuels.

En revenant en mode Box vous repasserez sous le pilotage de la box Enki et de (son application dédiée.

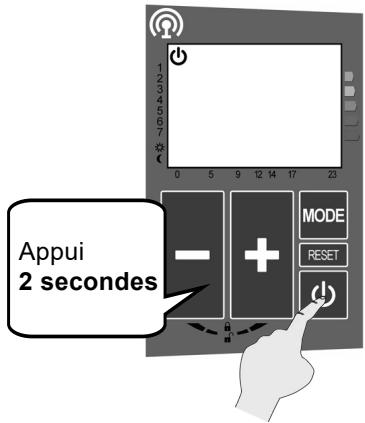

Un appui de 2 secondes sur la touche (! permet d'arrêter la chauffe de votre appareil. Celui-ci émet alors deux signaux sonores.

4.4 Baisse de T° / arrêt chauffage par centrale fil pilote

Votre radiateur peut recevoir à distance des ordres provenant d'une centrale de programmation fil pilote (non fournie avec votre appareil) depuis n'importe quel mode de fonctionnement.

Les ordres transmis par la centrale sont basés sur la température de consigne réglée sur votre radiateur : CONFORT -1°C, CONFORT -2°, ÉCO, HORS- GEL (DÉLESTAGE) & ARRÊT CHAUFFAGE (DÉLESTAGE).

Ils permettent uniquement de faire baisser la température sur votre radia- teur (voir tableau page suivante).

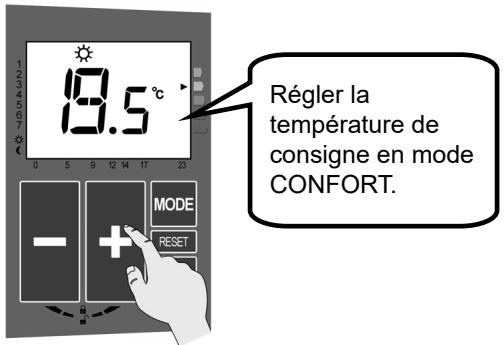

Régler la température de consigne en mode

Reportez-vous ensuite à la notice de votre centrale de programmation pour plus d'informations concernant l'utilisation de votre radiateur avec celle-ci.

ATTENTION : Toute réduction de la chauffe de votre appareil pour cause de détection de

fenêtre ouverte dans la pièce prendra fin au prochain changement de mode de fonctionnement demandé par la centrale de programmation.

EXEMPLES DEPUIS UN MODE CONFORT 21° :

"7 re ?” [D] Fe "1 T”? CLI.0 111.0 1 1.5

Ordre fil pilote : Ordre fil pilote : Ordre fil pilote : confort -1° confort -2° éco # © # © { >» >» QE TT Ordre fil pilote : Ordre fil pilote : hors-gel (délestage) arrêt

Ordre fil pilote : éco

EXEMPLE DEPUIS UN MODE PROGRAMMÉ (heure confort 21°) :

RÉSUMÉ DES FONCTIONNEMENTS FIL PILOTE POSSIBLES :

| Confort -1° | Confort -2° | Éco (duedaue) (délestage) Confort Ÿ V4 V4 Ÿ V4 Éco Da x x Ÿ V4 Hors-gel| x x x x Ÿ Arrêt x x x x x

avec votre appareil) ne seront pas désactivés par la fonction verrouillage

î Les changements de mode émis par une centrale fil pilote (non fournie (voir page suivante).

Il'est fortement déconseillé d'utiliser conjointement le fil pilote et le mode / \ Box.

5. Options du radiateur

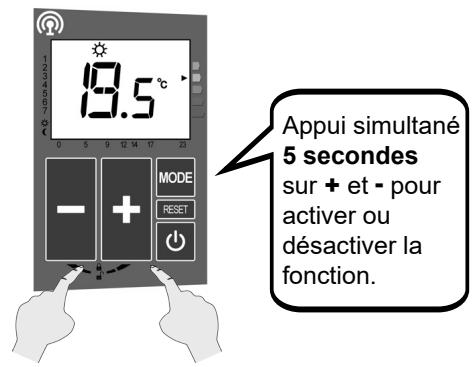

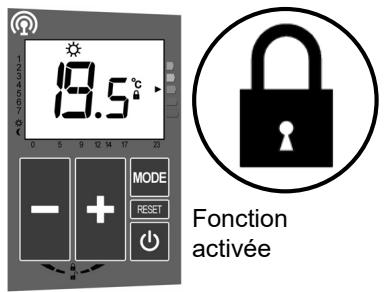

5.1 Verrouillage de l’interface

Cette fonction permet d'empêcher toute intervention inopportune sur l'interface de commande. Dès lors aucun changement involontaire de mode ou de niveau de température souhaité ne sera possible.

Appui simultané 5 secondes

sur + et - pour activer ou désactiver la fonction.

Lors d’un appui ultérieur sur une touche, l'icône # clignotera 2 fois pour vous informer que le verrouillage est actif.

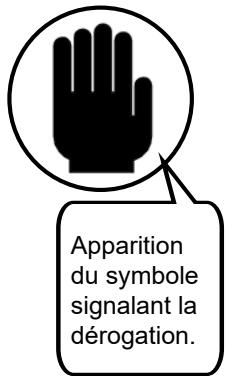

5.2 Dérogation de température

Dans les modes de fonctionnement programmés de votre radiateur (P1-P5, PU ou mode BOX piloté par une box Enki), il est possible de déroger localement au fonctionnement de votre radiateur en modifiant manuellement le niveau de température souhaité.

du symbole signalant la dérogation.

La dérogation prendra fin au prochain changement de température de consigne demandé par le radiateur ou l'application Enki. Par contre une dérogation active interrompt la détection de présence.

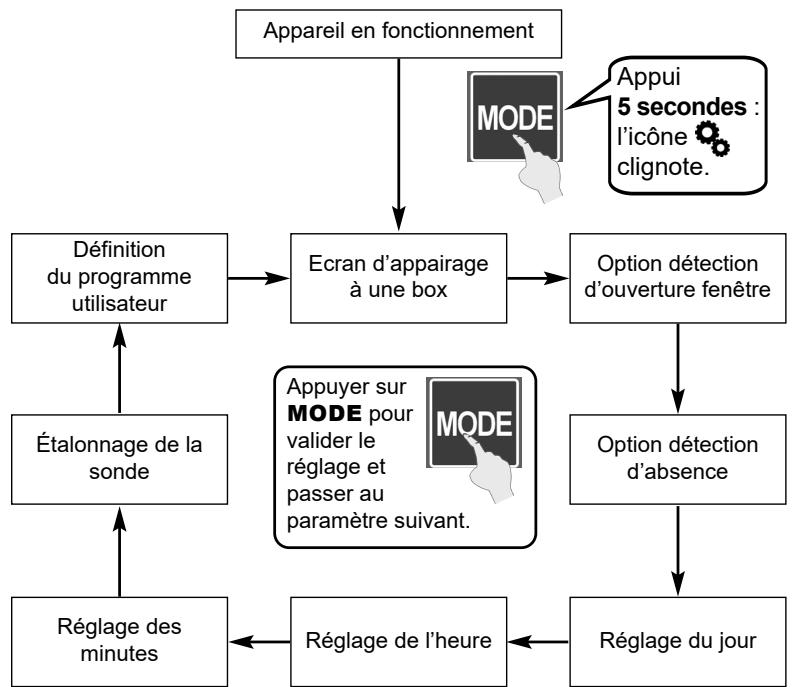

6.Fonctions avancées

Appareil en fonctionnement

Appui 5 secondes : l'icône

To Ecran d'appairage Option détection prog à une box >| d'ouverture fenêtre utilisateur Appuyer sur MODE pour Étalonnage de la valider le Option détection sonde réglage et d'absence passer au À paramètre suivant. Réglage des x . ; . gas Réglage de l'heure Réglage du jour

Pour sortir du mode avancé : appui long sur MODE (5 secondes) ou atten- dre 1 minute sans activer une touche.

( 1a - APPAIRAGE À UNE BOX ENKI :

Télécharger l'appli pour iPhone

Procédez en parallèle à l'appairage depuis l'application Enki et suivez les instructions fournies par celle-ci. \

radiateur non appairé.

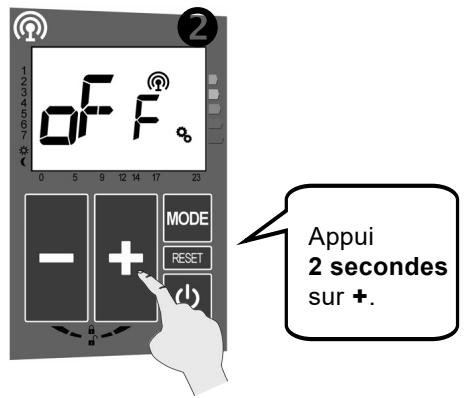

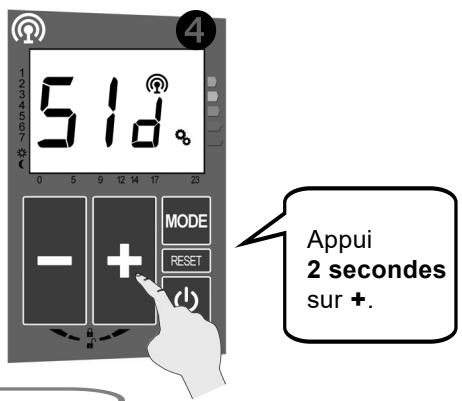

Appui 2 secondes sur +.

Affichage du code de 3 caractères à entrer dans l'appli Enki.

Appui 2 secondes sur +.

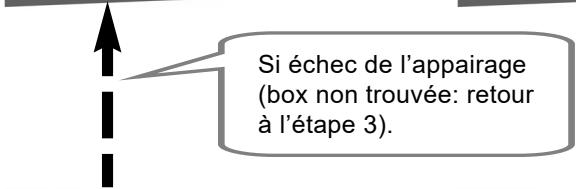

Si échec de l'appairage (box non trouvée: retour à l'étape 3).

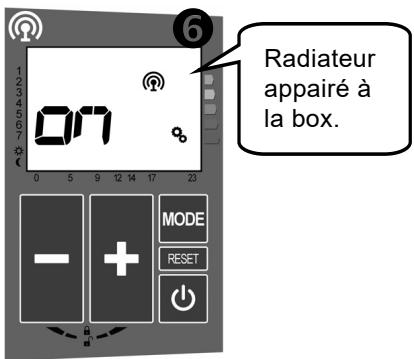

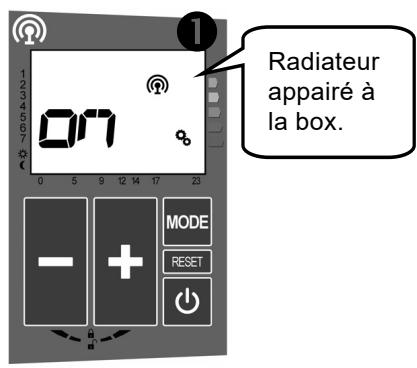

Radiateur appairé à la box.

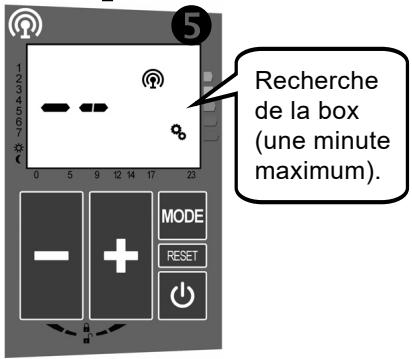

(une minute maximum).

Vous pouvez désormais utiliser le mode de fonctionnement “Box”

NE de votre radiateur. _/

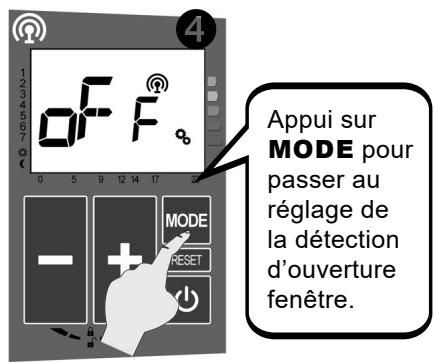

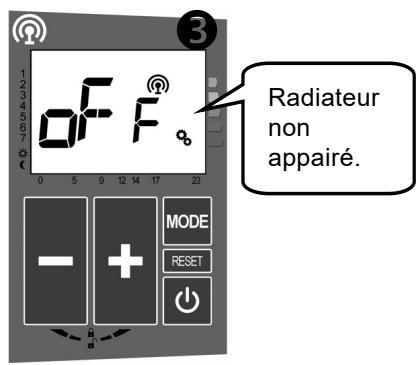

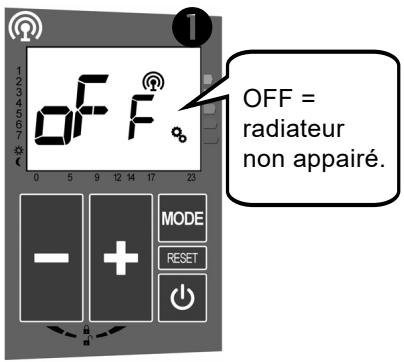

Radiateur non appairé.

Appui sur MODE pour passer au

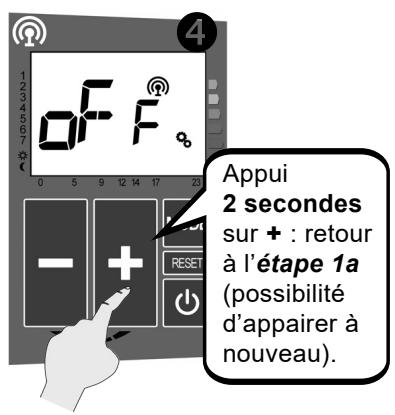

Appui 2 secondes sur + : retour à l'étape 1a (possibilité d'appairer à nouveau).

réglage de la détection d'ouverture fenêtre.

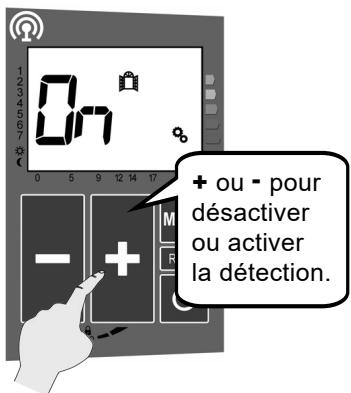

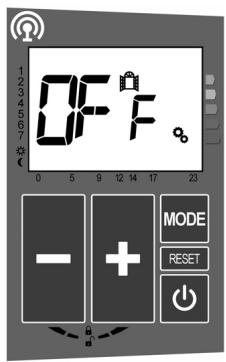

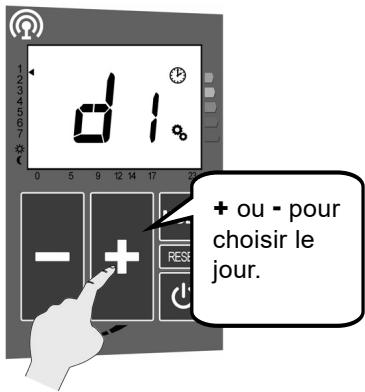

… (2 - ACTIVATION / DÉSACTIVATION DE LA FONCTION DÉTECTION D'OUVERTURE / FERMETURE FENÊTRE : + ou - pour désactiver ou activer ON Fonction activée (mode par défaut) OFF Fonction désactivée Voir page 26 pour l’utilisation de la fonction. Ne 2 ( à 3 - RÉGLAGE DU JOUR : 4 Lundi 2 Mardi 3 Mercredi 4 Jeudi 5 Vendredi A choisir le 6 Samedi jour. 7 Dimanche (par exemple) / L

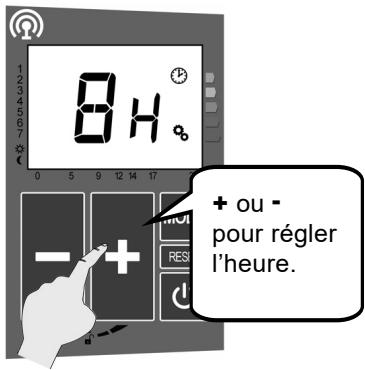

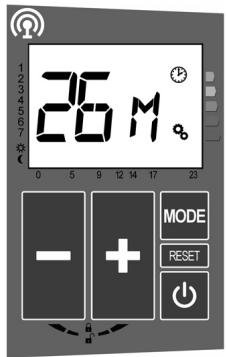

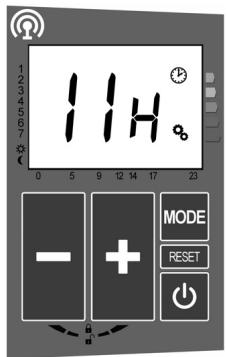

pour régler Ces! l'heure.

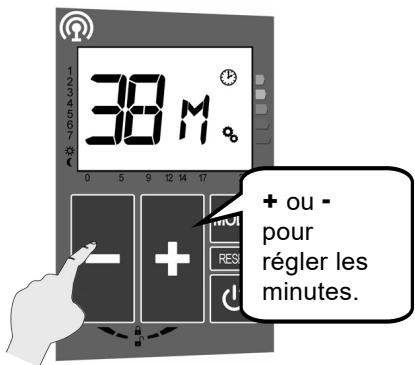

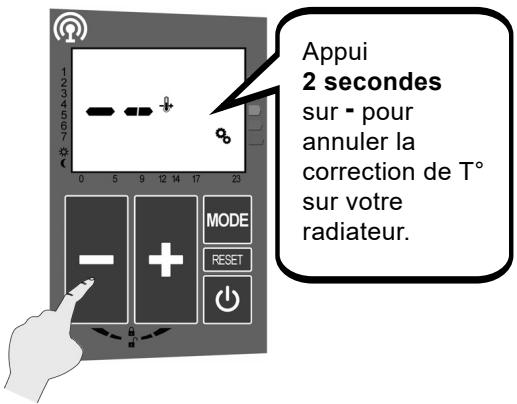

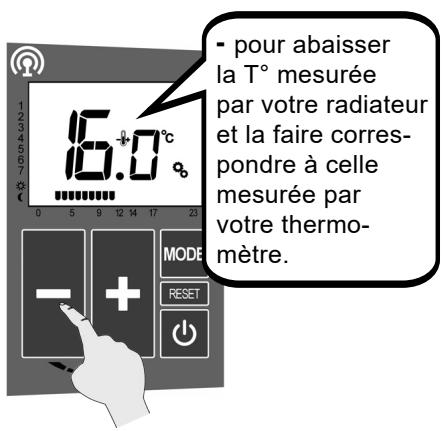

UN a 6 - ÉTALONNAGE DE LA TEMPÉRATURE DE CONSIGNE :

Si vous observez après plusieurs jours de fonctionnement de votre radiateur un écart entre la température constatée dans votre pièce et la température pro- grammée sur l'appareil, vous pouvez effectuer l'étalonnage de votre radiateur par intervalles de 0,1°C en respectant la procédure ci-dessous.

Sinon la fonction étalonnage affiche la température mesurée par

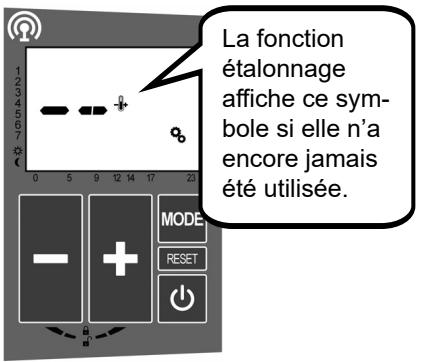

La fonction étalonnage affiche ce sym- bole si elle n'a encore jamais

été utilisée. votre appareil.

Mesurez la tem- pérature ambiante dans la pièce où

se trouve le radia- teur à l’aide d'un thermomètre de référence.

Votre thermomètre doit être situé au centre de la pièce à une hauteur de

1m30 environ, sans interposition de meuble entre le thermo- mètre et l'appareil.

Dans cet exemple on constate 1° d'écart entre la température souhaitée et celle mesurée dans la pièce. Afin de rétablir une mesure correcte de la température ambiante par le radiateur, il faudra entrer 20° comme paramètre d'étalonnage (voir la procédure ci-après).

ÉTALONNAGE DE LA TEMPÉRATURE DE CONSIGNE (suite) :

- pour abaisser + pour augmenter la T° mesurée la T° mesurée

par votre radiateur par votre radiateur et la faire corres- et la faire corres- pondre à celle pondre à celle mesurée par mesurée par votre thermo- votre thermo- mètre.

2 secondes sur - pour annuler la correction de T° sur votre radiateur.

Z- RÉGLAGE DU PROGRAMME UTILISATEUR PU :

Reportez-vous à la page 27 pour le détail de la création

{Fonctionnement détaillé de la Détection d'ouverture / fermeture fenêtre

Votre radiateur peut détecter une chute de température significative liée, par exemple, à l'ouverture prolongée d'une fenêtre en hiver. Il adapte alors son fonc- tionnement automatiquement afin de vous faire réaliser des économies d'énergie.

IMPORTANT Afin de profiter au mieux de cette fonction, votre radiateur doit être positionné près de l'ouvrant sans interposition d'un meuble ou d’un quelconque objet. La qualité de la détection d'ouverture / fermeture de fenêtre dépendra de nombreux facteurs tels que l'emplacement de l'appareil, la rapidité de la chute / remontée de température dans la pièce, le type de fenêtre, etc.

IMPORTANT La mesure de la température de la pièce est réalisée au niveau du radiateur.

Après avoir ouvert une fenêtre, votre appareil devrait détecter la baisse de tem- pérature liée à celle-ci dans un délai raisonnable. Il va alors adapter son mode de fonctionnement en passant automatiquement en température hors-gel (7°C). Dans ce cas l'icône « détection d'ouverture fenêtre » Fa s'affiche.

Lorsque la température de votre pièce remonte suite à la fermeture de la fenêtre, le radiateur doit dans un délai raisonnable reprendre le fonctionnement qu'il avait avant le déclenchement de la détection (par exemple le mode Confort). L'icône Ê disparaît alors.

ATTENTION : Une fois la détection d'ouverture/fermeture fenêtre activée, celle-ci

prendra le pas sur le fonctionnement en cours ou programmé de votre appareil. Il faudra un changement de mode de fonctionnement manuel ou provenant de votre centrale fil pilote pour annuler la détection en cours. De même l'arrêt de votre appareil annulera la détection en cours. Par contre la fonction restera activée et suivra son cours normal dès qu'une nouvelle ouverture de fenêtre sera détectée.

Création détaillée d’un programme utilisateur PU

ÉTAPE 1 : accès à la programmation

Appui sur + pour démarrer la création du

programme utilisateur.

4 + et- pour st passer à changer le étape 3. jour

Il est nécessaire de régler l'horloge avant de configurer un programme utilisateur (voir chapitre 6).

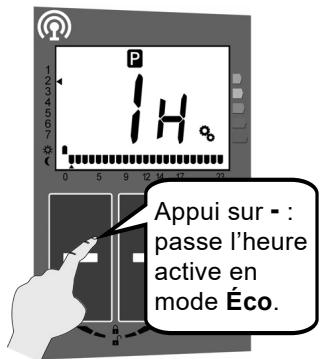

ÉTAPE 3 : choix du mode Éco / Confort pour chaque heure de la journée

L'indicateur de mode se positionne sur Confort et passe à l'heure suivante.

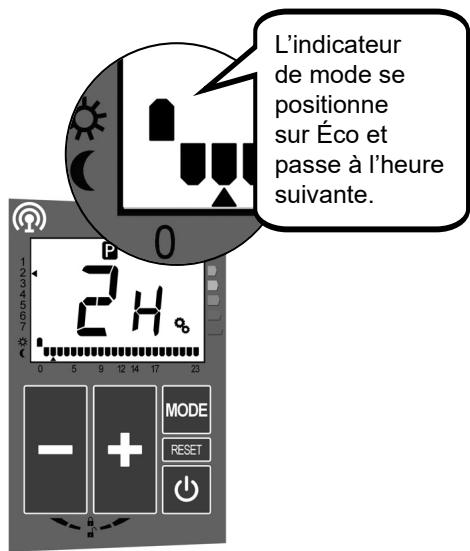

L'indicateur de mode se positionne

sur Éco et passe à l'heure suivante.

Appui court sur MODE : conserve le fonctionnement

précédemment défini pour cette heure.

5 secondes sur MODE : retour à

en cas d'erreur sur le jour).

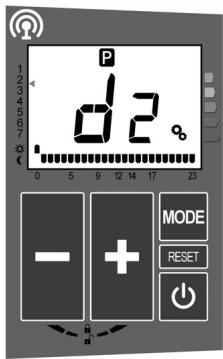

ÉTAPE 4 : validation de la journée

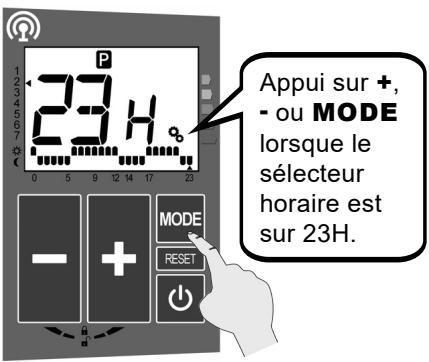

Appui sur +, - ou MODE lorsque le sélecteur

horaire est sur 23H.

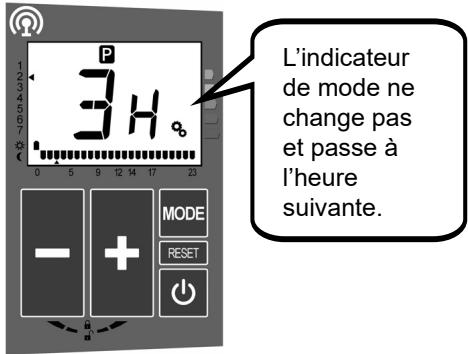

L'indicateur de mode ne change pas et passe à l'heure suivante.

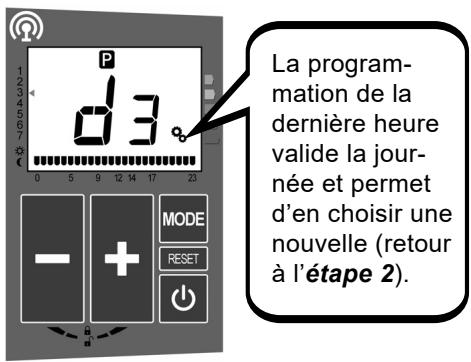

La program- mation de la dernière heure valide la jour- née et permet

nouvelle (retour à l'étape 2).

ÉTAPE 5 : copier / coller une journée (fonction spéciale)

Appui de 2 secondes sur +

pour copier le programme du jour sélectionné sur le jour suivant.

ATTENTION Cette opération s'effectue uniquement depuis l'étape 2.

La nouvelle journée s'affiche avec le programme copié.

7.Conseils d’entretien et de dépannage

7.1 Opérations d’entretien courant

Le choix des meilleurs matériaux et la qualité du traitement de surface protègent votre radiateur de la corrosion et des chocs. Pour garantir la longévité de votre appareil, nous vous recommandons un nettoyage sans produit abrasif ou corrosif. Utilisez de préférence de l'eau savonneuse tiède ou un chiffon sec.

7.2 Résolution des problèmes : retour aux paramètres usine (reset)

Lorsque votre interface de commande n'est pas verrouillée, vous pouvez à tout moment revenir aux réglages d'origine. L'appareil redémarre alors en mode Hors-gel.

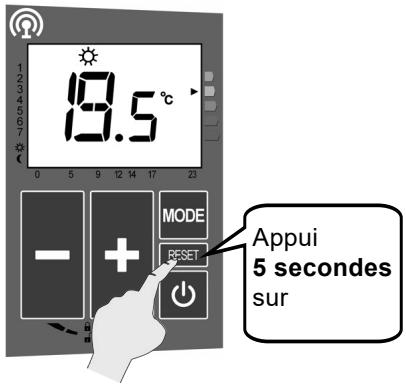

Appui 5 secondes sur

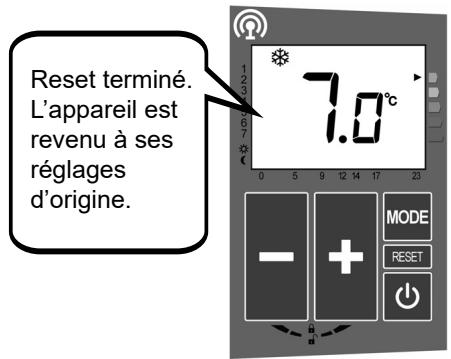

L'appareil est revenu à ses réglages d'origine.

Température de consigne

Valeur par défaut (19°C)

Programme utilisateur

Valeur par défaut (mode Éco)

Détection d'ouverture / fermeture fenêtre

Valeur par défaut (activée)

7.3 Résolution des problèmes : autres

Opérations à effectuer

Le symbole horloge clignote.

Une coupure d'électri- cité prolongée a pu se produire.

Procéder à nouveau au réglage de l'horloge (voir chapitre 6).

Le radiateur n'est pas alimenté.

Vérifier que le radiateur est relié correctement à son alimentation électrique. Contactez votre

revendeur si ce n'est pas le cas.

Le radiateur est en mode ARRÊT CHAUFFAGE.

Allumer le radiateur.

fonctionne pas ou ne chauffe pas.

La température de consigne est inférieure à la température ambiante.

Augmenter la température de consigne (mode CONFORT)

Le délesteur s'est activé et a arrêté la chauffe du radiateur.

Attendre la fin du délestage (centrale fi pilote).

La température de la pièce ne correspond pas à la température souhaitée.

Le radiateur a besoin d'être étalonné.

Étalonner votre appareil

{voir chapitre 6) afin de faire correspondre la température mesurée dans la pièce par le radiateur et celle mesurée par votre thermomètre.

Le changement de mode où de température (mode CONFORT) ne fonc- tionne pas.

L'interface de com- mande de l'appareil est verrouillée.

Désactiver le verrouillage des touches (voir chapitre 5.1).

Je n'arrive pas à aug- menter mon niveau de température Éco.

La limite de 1° en des- sous de la température Confort est atteinte.

Augmenter la température Confort pour pouvoir augmenter aussi le niveau de température Éco.

Opérations à effectuer

Le radiateur continue de chauffer alors qu'une fenêtre est ouverte depuis plus de 15 minutes.

La fonction "Détection de fenêtre" n'est pas activée.

Activer la fonction (voir chapitre 6).

Le radiateur continue de chauffer alors qu'une fenêtre est ouverte depuis plus de 15 minutes.

La différence de tempé- rature avec l'extérieur n'est pas suffisamment importante.

Changer de mode ou baisser manuellement la température de chauffe de votre radiateur tant que la fenêtre reste ouverte.

La détection d'ouver- ture fenêtre ne fonc- tionne pas de manière optimale.

L'architecture de la pièce ou le type de fenêtres (ex. fenêtres de toit) peuvent perturber la détection d'ouverture fenêtre.

Désactiver la détection d'ouverture fenêtre si cette dernière n'est pas en accord avec l'architecture de la pièce.

L'appareil fonctionne en mode hors-gel non souhaité.

La détection d'ouver- ture/fermeture fenêtre est activée et une ouver- ture a été détectée.

Désactiver la détection d'ouverture/fermeture fenêtre si vous ne souhaitez pas que votre appareil passe automatiquement en mode hors-gel (voir chapitre 6).

En mode Box le radiateur affiche “No”.

Le radiateur n'est pas appairé à une box Enki et ne peut donc pas fonctionner en mode connecté.

Procéder à l'appairage du radiateur à la box Enki (voir chapitre 6).

Le paramètre avancé Box affiche “Off'alors que votre radiateur était appairé à une box Enki.

Le radiateur a perdu la liaison avec la box.

- Vérifier que la box est bien activée. - etlou rapprocher la box du radiateur.

- etlou effectuer un reset du radiateur et procéder à nouveau à l'appairage.

box Enki ne fonctionne plus.

Message Conséquence Diagnostic Opérations à d'erreur 4 g effectuer Défaut de communication Le radiateur avec la régulation du radia- à , Contactez votre E1 arrête de teur : la carte d'affichage ne revendeur. chauffer. communique plus avec la carte de régulation. . Défaut de sonde : la carte Le radiateur A Fr à de régulation ne reçoit plus | Contactez votre E2 arrête de € N d'informations de mesure revendeur. chauffer. de la température. Procéder à un Le pilotage du nouvel appairage. E4 radiateur par la Défaut du protocole de Si cela ne fonc-

tionne toujours pas, contactez votre revendeur.

EN CAS DE PROBLÈMES DE FONCTIONNEMENT AVEC LA BOX ET L’APPLICATION ENKI :

Veuillez contacter le SAV dédié de Leroy Merlin au 0806 800 886 (prix d'un

APRÈS UNE COUPURE DE COURANT DE PLUS D'UNE HEURE :

Si l'appareil fonctionnait en mode programme au moment de la coupure, il redémarre en mode Hors-gel. Il'est alors nécessaire de régler à nouveau le jour et l'heure (voir chapitre 6). Par contre le programme utilisateur PU reste en mémoire.

8. Services et garantie

En cas de non fonctionnement ou de besoin en pièces détachées, contactez votre installateur ou votre revendeur.

Au préalable, pour permettre la bonne compréhension et un traitement rapide du problème, assurez-vous d'avoir bien relevé :

- les éléments figurant sur l'étiquette signalétique de l'appareil ;

- la référence commerciale figurant sur votre facture d'achat datée.

(Voir conditions générales de vente dans le pays concerné) Votre radiateur électrique est garanti 2 ans contre tout défaut de fabrication à compter de la date de livraison.

La garantie sera prise en compte sur présentation du titre d'achat daté.

Les frais de transport, de dépose et de pose du radiateur sont exclus de la garantie.

La garantie ne s'applique pas notamment en cas de mise en œuvre, d'installa- tion ou d'entretien non conforme à la norme en vigueur du pays, aux règles de l'art et à la notice d'utilisation.

vie. Ce symbole indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié qui se chargera de son recyclage. En s'assurant que ce produit est bien mis au rebut de manière correcte, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

T Traitement des appareils électriques et électroniques en fin de ==

Le soussigné, Zehnder Group Vaux-Andigny, déclare que l'équipement radio- électrique du type désigné dans le tableau de la page suivante est conforme à la direc- tive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse postale indiquée sur l'étiquette signalétique de l'appareil.

Caractéristiques Techniques mesurées et calculées conformément au RÉGLEMENT (UE) 2015/1188.

Référence(s) du modèle : 5013-0040, 5013-0060, 5013-0080

Caractéristique | Symbole | Valeur | Unité Puissance thermique Puissance thermique nominale P nom 1,0 à 2,0* kW Puissance thermique minimale (indicative) P min n.d kW Puissance thermique maximale continue P max,c | 1,0 à 2,0* kW Consommation d'électricité auxiliaire À la puissance thermique nominale el max 0,000 kW À la puissance thermique minimale el min 0,000 kW el sb tbd kW En mode veille el sb tbd W Type de contrôle de la puissance thermique / de la température de la pièce Caractéristique Unité Information complémentaire Contrôle électronique de la température de à as : Oui la pièce et programmateur hebdomadaire. Autres options de contrôle Contrôle de la température de la pièce, Non avec détecteur de présence. Contrôle de la température de la pièce, Oui avec détecteur de fenêtre ouverte. Option de contrôle à distance. Oui Contrôle adaptatif de l'activation. Non Limitation de la durée d'activation. Non Capteur à globe noir. Non

Coordonnées de contact

* Selon modèle (1000, 1500 ou 2000W)

Spécifications techniques radio :

Référence de la puce-module radio : STM32WB55 Version logicielle : V1.48

Antennes (type, Impédance) : antenne pcb Puissance : tbd

Emission : bande 2,4 GHz

Plage de température : 0°C +40°C Plage de tension : 230 V FR D | NOTICES Cal

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
