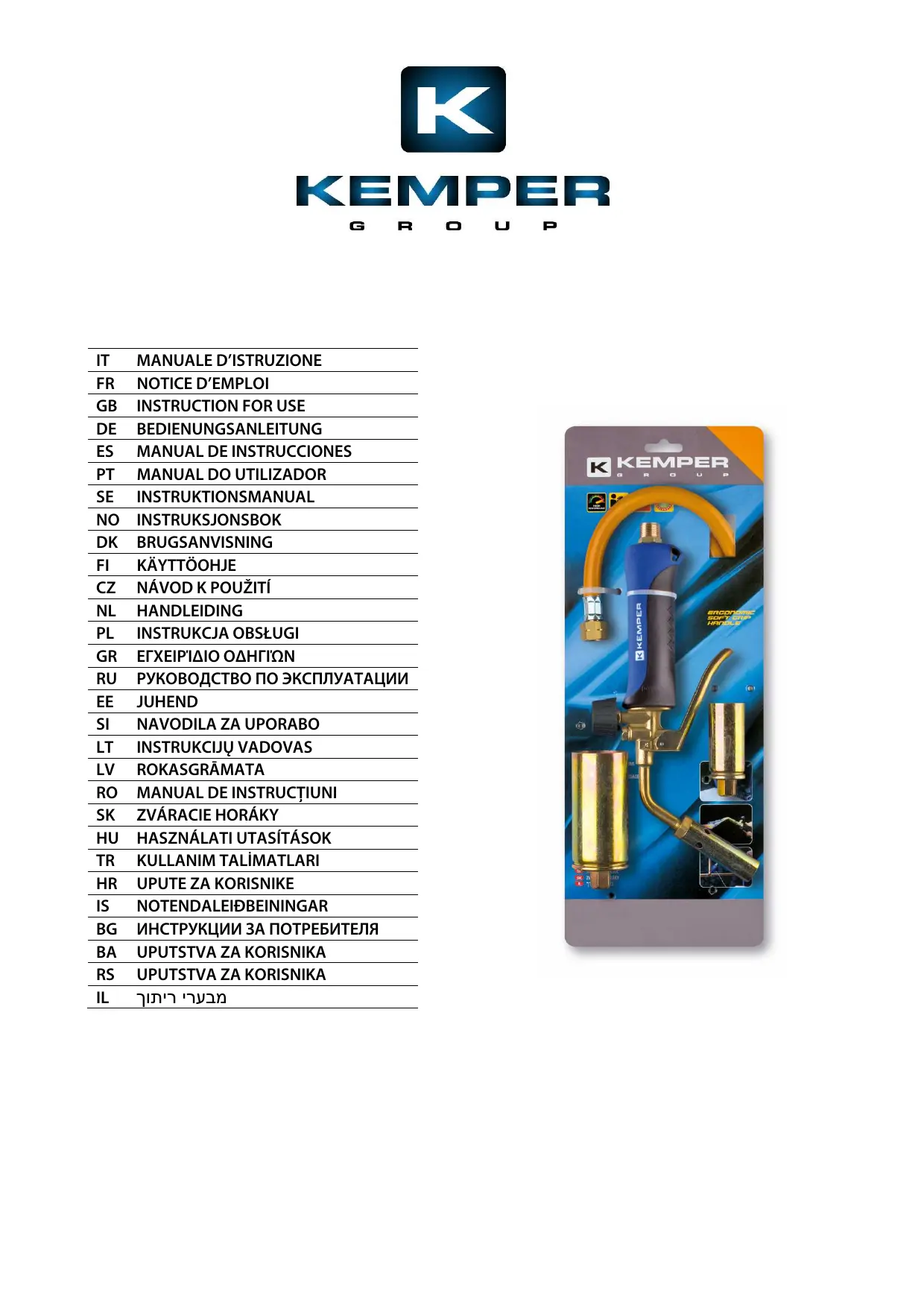

MODE D'EMPLOI 1217TRF KEMPER
FR : (^**) Disponibles uniquement sur certains modèles (voir tableau des modèles en dernier page)
(***) Non fournie mais indispensable pour démonter le bruleur (1) et l'assemblage du tuyau (voir tableau modèles, dernier pages et notice d'utilisation).
- Lire attentivement le mode d'emploi avant toutes utilisations.
- Fonctionnement en branchement directe butane, et avec un détendeur pour pression réduite (0,5 - 3 bar) avec le propane et pour les mélanges butane-propane (réducteur de pression pour l'Italie : 170310 ; pour la France : 170313, 170312).
-
N'utiliser qu'a l'extérieur ou dans des endroits bien ventilés.
-
A la fin du travail le bec sera très chaud, le ranger dans un endroit sur et loin de matérielux inflammables.
- Toute intervention sur l'appareil devra etre effectue par le personnel specialise et autorise par le Constructeur. Utiliser seulement des parties détachées originales.
- Nous vous conseillons d'utiliser le chalumeau avec soupape anti-éclatement.
- N'utiliser pas le tuyau pour déplacer ou soulever la bombonne.
- Vérifier les conditions du tube avant d'utiliser le produit. Proceder immédiatement à sa substitution dans les cas suivantes : si le tube a été coupé, chauffé ou abimé ou s'il présente des changements de forme.
- Utiliser uniquement des flexibles approuvés selon la norme EN1327 pour une utilisation avec le GPL, s'ils ne sont pas fournis avec l'appareil.
- A protégier la bouteille de gaz contre les rayons solaires. Ne pas exposer à des températures supérieures à 50^
- Tenir hors de portée des enfants.
- Le producteur ne répondra d'aucun dommage provoqué par l'emploi inadapté de cet apparéil.
- Vérifier systématiquement que tous les components soient en bon état (et dans le cas où le produit n'est pas utilisé pendant des longs périodes).
- Pur le chalumeau de reference voir tableau 1.
ASSEMBLAGE
A. S'assurer que le robinet du chalumeau soit bien fermé. La force de fermeture du volant doit être de 0,3 Nm.
B. Connectez le tuyau (9) à au chalumeau avec l'écrou (7) à l'aide deux clés spéciales (10) (cléf qui visse et clef qui bloque).
Lorsque vous utilisez du butane, connectez le tuyau à la bouteille. ATTENTION: vérifie le serrage entre le tuyau et le robinet de la bouteille. La pression ne doit pas dépasser 3 bars
Lorsque you utilisez du propane / mélange, connectez le tuyau au détendeur monté sur la bouteille.
ATTENTION : vérifier la présence du joint entre le tuyau et le détendeur et entre le détendeur et le robinet de la bouteille.
C. Assemblier le tuyau au robinet. ATTENTION : vérifier la présence de la garniture entre le tuyau et le robinet de la bouteille de gaz.
D. Ouvrir le robinet de la bouteille de gaz.
E. Vérifier la tenue avec de l'eau (art. 1726). Ne jamais utiliser des flammes pour chercher des fuites éventuelles. Si vous trouvez la valve de sécurité, il faut vérifier que la connexion entre toutes les parties soit correcte.
F. En cas de fuites de gaz, fermer la bouteille de gaz et vérifier de nouveau les serrages et les connexions. Si le problème persiste, s'adresser au revendeur.
G. Ouvrir modérément (demi-tour) dans le sens contraire à celui des aiguilles d'une montre le volant du robinet (3) et approcher une flamme au bac.
H. Allumage: rapprocher une flamme pour l'allumage.
I. Ensuite, ouvrir le robinet (3) complètement pour obtenir la puissance maxi de votre chalumeau.
J. Àpres l'utilisation toujours fermer d'abord le robinet de la bouteille, puis la valve de la torche (3).
K. Lrs du remplacement du cylindre, opere r tous dans des endroits bien ares et loin de la chaleur et des flames. Enuite, repetez l'etape A.
ENTRETIEN
Parfois, des impuretés resultant de l'essence peuvent obstruer partiellement ou totalement l'injecteur. Pour le nettoyer, enlever le brûleur (6) et le laver avec de l'essence ou d'autres produits dégraissants équivalent enfin souffler de l'air comprimé (cette opération peut être effectué exclusivement sur les modèles non piezo, voir tableau (1). Cette opération doit être effectue sans que le cylindre soit connecté à l'équipement. EN AUCUN CAS NE PAS AUGMENTER LE DIAMETRE DE L'INJECTEUR.
BRULEURS INTERCHANGEABLES
Si l'appareil possède des bruleurs interchangeables (1), il faut les substituer dans la façon suivante :
Visser les bruleurs A, B (tableau 2) directement sur le filetage du bruleur installéAAParavant. S'assurer qui il n'y a pas des fuites à la fin de cette opération.
ATTENTION : VERIFIER TOUJOURS QUE LE JOINT DE FIXATION SOIT PRESENT ET EN BON ETAT AVANT D'UTILISER LE PRODUIT.
GB WARNINGS / USER INSTRUCTION / MAINTENANCE
WARNING
| T.3 | VERBRAUCH · CONSUMPTION · CONSOMMATION · CONSUMO · CONSUMO · KATANAAQESH · SPOTREBA · PORABA FORBRUG · SUVARTOJIMAS · KULUTUS · ZUZYCIE · GEBRUK · FORBRUK · GAASI KULU · CONSUMO · NOTPEBJIEHNE · FORBRUKING · SPOTREBA · CATUNA · PATERINS · TUKETIM · POTROSNJA · EYDSLTA · FOGYASZTAS · NOTPEBJIEHNE · POTROSNJA · POTROSNJA |
| PROPAN · PROPANE · PROPANO · IPIOPIANIO · PROPANU · PROPAANI · PROPAAN · IPIOPIAH · PROPÁN · ΜΙΝΙΑΟΥ · PROPÁNS · PROPÁN· PROPÁNT BUTAN · BUTANE · BUTANO · BOYTANIO · BUTANAS · BUTAANI · BUTAAN · BHTAH · BUTÁN · ΜΑΓΑΣΑ ΜΑΤΑN · BUTANS · BUTAN · BUTAN | Φ (mm) |
| DRUCK · PRESSURE · PRESSION · PRESSIONE · PRESIÑON · ΠΠΕΞH · TLAK · TRYK · SLEGIS · PAINE · CISNIENIE · DRUK · RÖHK · PRESSÀO · ΑДВЛЕΗΝΕ · ARBETSTRYCK · Μηγ · BASINÇ · PRESOVANJE · PRITISAK · HAJRAΓΑΗ · PRYSTINGUR · NYOMÁS | | 17 | 20 | 30 | 45 |
| 0,5 bar | 0,058kg/h | 0,120kg/h | 0,390kg/h | 0,850 kg/h |
| 3 bar | 0,177kg/h | 0,310kg/h | 1,000kg/h | 2,250 kg/h |
