MODE D'EMPLOI DEF3600LB, DEF3800LB, DEF4200ELB, DEF6500ELB DEFITEC

IMPORTANT : Lire et comprendre ce manuel avant d'utiliser le groupe électrogène. Une mauvaise utilisation de cet appeareil peut causeer de graves blessures. Conserve ce manuel pour pouvoir le consulter ultérieurement.

Nous vous remercions d'avoir choisi ce produit qui a ete soumis aux contrôles les plus sévères afin d'en garantir la qualité. Toutes les précautions possibles ont ete prises pour qu'il vous parvienne en parfaite condition. Si vous remarquiez toutefois la presence d'un problème, ou si vous avez besoin d'assistance ou de conseils, n'hésitez pas à contacter le service après-vente du magasin où vous avez effectué votre achat.

LA SÉCURITÉ AVANT TOUT

Avant d'utiliser cet apparéil, les règles de sécurité fondamentales suivantes doivent être prises afin de réduire tout risque d'incendie, d'électrocution et de blessures. Il est important de dire le manuel d'instructions pour comprendre les limites, les applications et les dangers potentiels associés à ce produit.

CERTIFICAT DE GARANTIE

Le fabricant garantit le produit pendant 24 mois ou 1000h de travail a compter de la date d'achat, soit un maximum de 2h 30 par jour (ex. si un groupe revient en SAV avec plus de 84h de travail en 1 mois, la garantie sera refusee). Cette garantie ne couvre pas les produits destinés à la location. Tout piece juguee defectueuse due a un vice ou defaut de fabrication sera replacee. La garantie ne donnea en aucun cas lieu a un remboursement ou a quelque indemnite que ce soit, directe ou indirecte. En outre, cette garantie ne couvre pas: les accessoires et consommables, la mauvaise utilisation du produit, l'utilisation a des fins professionnelles et frais de port et d'emballage retour de l'appareil ; ces derniers restent a la charge du client. Tout article envoye en reparation en port du sera refusé. La garantie sera automatiquement annulée si le produit a ete modifie sans le consentement de la part du fabricant ou en cas d'utilisation d'accessoires non autorisés par le fabricant. Ce dernier decline toute responsabilité civile derivant d'un employ abusif de la machine ou non-conformte aux instructions, au reglage et a I'entretien. L'assistance sous garantie ne sera accordee que si la demande est adressee au service après vente agree accompagnnee d'une preuve d'achat. Aussitot après l'achat du produit, nous vous conseillons de bien fouloir verifier que le produit est intact et de dire attention le instructions avant I'utilisation.

DROITS PREVUS PAR LA LOI

Cette garantie vient s'ajouter à vos droits statutaires et ne les affecte d'aucune façon.

En conformité avec la directive européenne DEEE 2012/19/CE, ce produit est classé dans la catégorie des équipements électriques et Electroniques soumise aux obligations de tri sélectif et de recyclage de ces déchets. Il porte le symbole du tri sélectif, indiquant qu'il ne doit pas être jeté avec les autres déchets menagers, mais mis au rebut dans un point de collecte prévu à cet effet. Il sera returné à un centre/agréé qui revalorisa et recyclera ses composants en neutralisant toutes les substances potentiellement dangereuses pour la santé et l'environnement. En participant au tri sélectif des déchets, vous contribuez à réduire le gaspillage de nos ressources naturelles.

Points de collecte sur www.quefaiedreamedesdechets.fr
Privilégiées la réparation ou le don de cette apparée.

SOMMAIRE

1. PICTOGRAMMES DE SECURITE 4
2. PRINCIPALES PIECES 5
   3.SCHEMAS-CONSIGNES. 6
3. AIDE AU MONTAGE DES ACCESSOIRES 10
4. INSTALLATION 11
   6.DESCRIPTIONS/CHARACTERISTIQUES. 15
5. UTILISATION 17
6. CONSIGNES GENÉRALES COMPLÉMENTAIRES 19
7. ENTRETIEN / MAINTENANCE 22
8. RÉSOLUTION DES PROBLEMES 24
9. LIST DES PIECES 26

!	Danger : Agir avec prudence.		Attention : présence de courant électricque, risque de commotion électricque.
	Ne pas fumer et éviter toute présence de flamme à proximité du groupe électrogène et du bidon d'essence, lors du ravaitaillement en particulier.		Ne pas enlever les protections des pieces en mouvement. Ne pas nettoyer, lubrifier ou réparer d'organes de l'appareil si celui est en marche.
	Lire attentivement et assurer vous de comprendre toutes les instructions de ce manuel avant utilisation.		Ne pas exposer le groupe électrogène aux agents atmosphériques (plue, neige, grée...). Ne pas laver au jet d'eau.
=	Mise à la terre.	STOP	Attention : le moteur continue de tourner quelques secondes après son extinction. Assurez vous que le moteur ne peut pas démarrer avant d'intervenir.
	Le groupe électrogène est livré sans huile, veuillez à faire l'appoint avant de démarrer afin de ne pas endommager le moteur.		Si un incendie venait à se déclarer sur le groupe électrogène, utiliser un extincteur à poudre, classe ABC pour éteindre le feu.
←	Respecter les distances de sécurité.		Ne pas utiliser dans des lieux exigus à l'intérieur d'un bâtiment. S'assurer qu'il est utilisé à l'extérieur ou à défaut dans un local ventilé ou pourvu de systèmes d'éaporation adéquats.
	Appareil bruyant. Utiliser un casque de protection si nécessaire lors d'une utilisation prolongée à proximité du groupe électrogène.		Gaz d'échéppement toxiques Risque mortel
	Ne pas laisser un enfant sans surveillance autour de l'appareil		Ne pas brancher d'appareil électronique.
	Attention : chaud, risque de brûlures.	STOP	Le carburant est extrémement inflammable et ses vapeurs sont explosives. Arrêteer le moteur avant remplissage du réservoir. Nettoyer toute trace de carburant avec un chiffon.
	Utiliser des gants et des lunettes de protection lors des opérations d'entretien		Attention produit lourd. A transporter de préférence à deux personne
	Ne pas jeter d'eau sur l'appareil en cas d'accordie.		Les déchets des appareils électriques et électroniques (DEEE) ne doivent pas être jetés avec vos ordures menagères. Déposer les dans un centre de recyclage des déchets local ou chez votre revendeur.

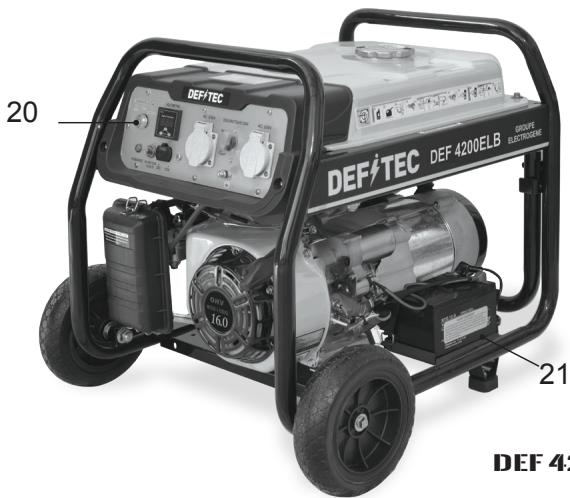

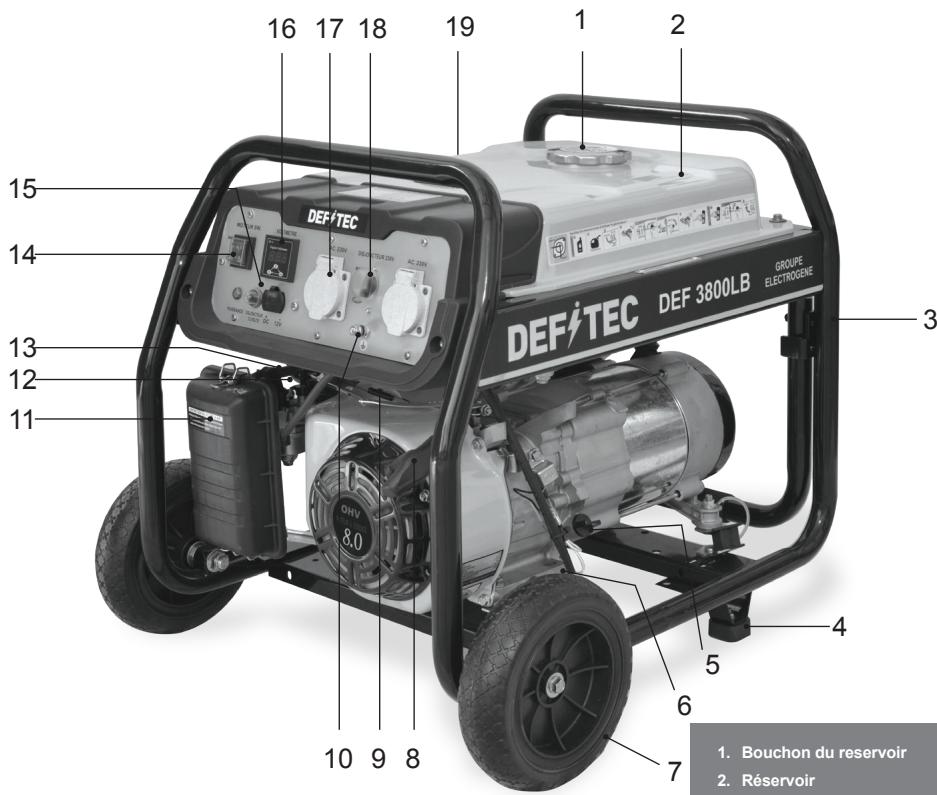

1. Bouchon du réserve
2. Réservoir
3. Chassis
4. Patin caoutchouc pied
5. Jauge huile - Remplissage
6. Bouchon de vidange hUIL
7. Roue
8. Lanceur manuel

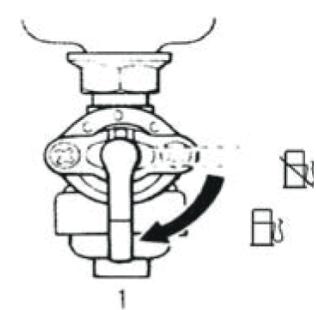

9. Robinet d'arrivée essence
10. Borne de liaison à la terre
11. Filtre a air

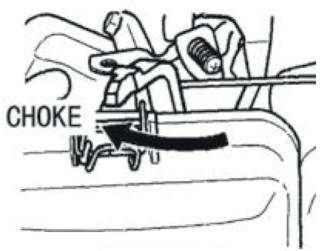

12. Levier starter
13. Bougie / Antiparasite
14. Bouton Marche Arrêt
15. Prise et disjoncteur 12 V DC
16. Voltmère / Horamère
17. Prises AC 230V
18. Disjoncteur AC 230 V

19. Pot d'échéppement

20. Clé de démarrage

21. Batterie 12V.

2

3

5

DEF 3600LB

DEF 3800LB

DEF4200ELB

4

6
7

ON

8

9

10

11
12

AC SW

13

AC SW

14

15

16

18

19

20

21

22

23

24

25

AIDE AU MONTAGE DES ACCESSOIRES

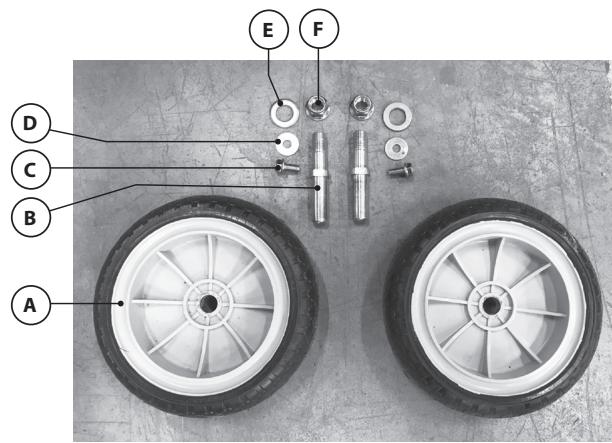

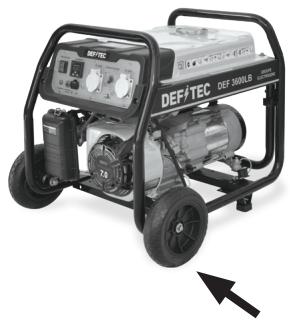

1. MONTAGE DES ROUES

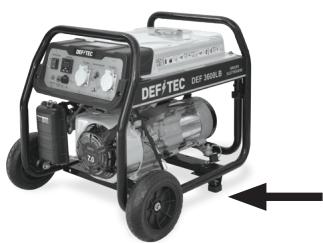

2. MONTAGE DES 2 SUPPORTS

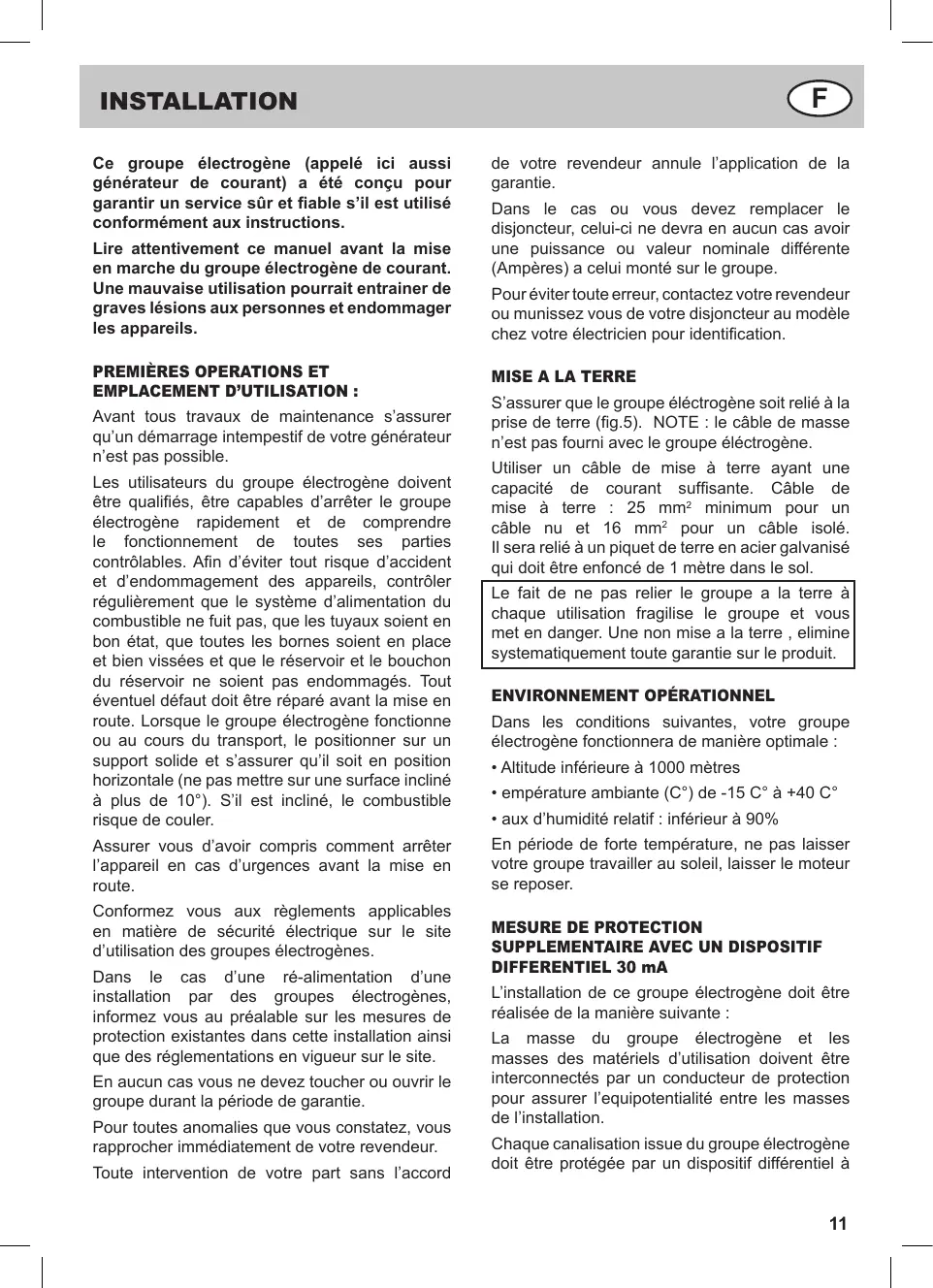

Ce groupe électrogène (appele ici aussi générateur de courant) a été concu pour garantir un service sur et fiable s'il est utilisé conformément aux instructions.

Lire attentivement ce manuel avant la mise en marche du groupe electrogène de courant. Une mauvaise utilisation pourrait entrainer de graves lésions aux personnes et endommager les apparèils.

PREMIÈRES OPERATIONS ETEMPLACEMENT D'UTILISATION :

Avant tous travaux de maintenance s'assurer qu'un démarriage intempestif de votre générateur n'est pas possible.

Les utilisateurs du groupe electrogène doivent être qualifiés, être capables d'arrêter le groupe electrogène rapidement et de comprendre le fonctionnement de toutes ses parties contrôlables. Afin d'éviter tout risque d'accident et d'endommagement des appareils, contrôle régulierrement que le système d'alimentation du combustible ne fuit pas, que les tuyaux soient en bon état, que toutes les bornes soient en place et bien visées et que le réservoir et le bouchon du réservoir ne soient pas endommages. Tout évientuel défaut doit être réparé avant la mise en route. Lorsque le groupe electrogène fonctionne ou au cours du transport, le positionner sur un support solide et s'assurer qu'il soit en position horizontale (ne pasmettre sur une surface incliné à plus de 10^ ). S'il est incliné, le combustible risque de couler.

Assurer you d'avoir compris comment arreter l'appareil en cas d'urgences avant la mise en route.

Conformez vous aux règlements applicables en matière de sécurité électrique sur le site d'utilisation des groupes electrogènes.

Dans le cas d'une ré-alimentation d'une installation par des groupes électrogènes, informez vous au préalable sur les mesures de protection existantes dans cette installation ainsi que des réglementations en vigueur sur le site.

Eneldom cas you ne devez toucher ou ouvrir le groupe durant la période de garantie.

Pour toutes anomalies que vous constazez, vous rapprocher immédiatement de votre revendeur.

Toute intervention de votre part sans l'accord

de votre revendeur annule l'application de la garantie.

Dans le cas ou vous devez replacer le disjoncteur, celui-ci ne devra en aucun cas avoir une puissance ou valeur nominale différente (Ampères) a celui monté sur le groupe.

Pour éviter toute erreur, contactez votre revendeur ou munissez vous de votre disjoncteur au modele chez votre electricien pour identification.

MISE A LA TERRE

S'assurer que le groupe éléctrogène soit relié à la prise de terre (fig.5). NOTE : le cable de masse n'est pas fourni avec le groupe éléctrogène.

Utiliser un cable de mise à terre ayant une capacité de courant suffisante. Cable de mise à terre : 25 mm² minimum pour un cable nu et 16 mm² pour un cable isolé. Il sera relié à un piquet de terre en acier galvanisé qui doit être enforcé de 1 mètre dans le sol.

Le fait de ne pas relier le groupe a la terre à chaque utilisation fragilise le groupe et vous met en danger. Une non mise a la terre, elimine systematiquement toute garantie sur le produit.

ENVIRONNEMENT OPÉRATIONNEL

Dans les conditions suivantes, votre groupe electrogène fonctionnera de manière optimale :

• Altitude inférieure à 1000 metres
• emperature ambiente (C°) de -15 C° à +40 C°
  aux d'humidité relatif: inférieur à 90%

En période de forte température, ne pas laisser votre groupe travailler au soleil, laisser le moteur se reposer.

MESURE DE PROTECTION SUPPLEMENTAIRE AVEC UN DISPOSITIF DIFFERENTIEL 30 mA

L'installation de ce groupe électrogène doit être réalisée de la manière suivante :

La masse du groupe électrogène et les masses des matériels d'utilisation doivent être interconnectés par un conducteur de protection pour assurer l'équipotentialité entre les masses de l'installation.

Chaque canalisation issue du groupe electrogène doit être protégée par un dispositif différentiel à

courant différentiel résiduel (« DDR ») dont le courant différentiel assigné est inférieur ou égal à 30mA.

Cette disposition est satisfaisante si le groupe electrogène comporte par construction un DDR 30 mA protégéant l'ensemble des canalisations ou si un DDR 30 mA est disposé en aval de chaque socle de prise de courant du groupe, le cable de liaison entre le socle de prise de courant du groupe et le DDR 30mA ayant une longueur inférieure à un mètre.

La mise à la terre ne pouvant être réalisée et le pôle neutre n'était pas accessible, l'installation fonctionnera en schéma IT (neutre isolé cotégroupe, masse reliée à la terre coté utilisateur).

ATTENTION : L'installation du générateur à un réseau domestique et les réparations doivent être réalisées par un personnel qualifié.

RAVITAILLEMENT / PLEIN DE CARBURANT

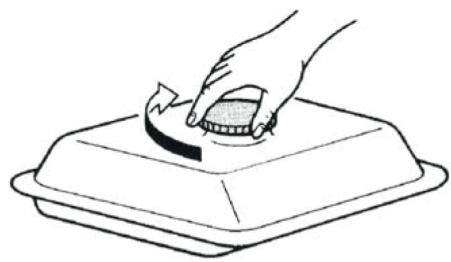

ATTENTION : Comme carburant, utilisez exclusivement de l'essence neue sans plomb SP98 E5

Vérifier la capacité du réserve avant de le replir avec un entonnoir afin de ne pas faire déborder le carburant.

Ne jamais ajouter du carburant avec le moteur en fonctionnement, et attendre au minimum dix (10) minutes après avoir étéint le moteur pour remettre du carburant dans le réservoir.

Le carburant est un combustible hautement inflammable et toxique pouvant de plus, provoquer des lésions sur la peau. Si possible toujours utiliser des gants pour toutes manipulations ou replissages.

Les vapeurs du carburant sont explosives. Ne jamais fumer ou manipuler briquets, allumettes, postes a souder, chalumeaux, toutes flames vives, meuleuse (etincelles) a coté d'un groupe en fonctionnement (moins de 2 metres)

Ne pasmettre trop d'essence dans le réservoir qui pourrait déborder et couler sur le moteur. (risque de refoulement avec une exposition au soleil).

Utiliser un chiffon propre pour essuyer tout débordement d'essence.

Tenir et stocker dans des bidons homologues ce, prévus à cet effet, le carburant loin du groupe

electrogène, minimum 2 metres de distance, et dans un endroit ventilé.

Pour éviter un incendie involontaire, il est nécessaire de placer le groupe electrogène dans un endroit ventilé, à une distance minimale d'un mètre d'un mur, ou tout autre object ou meuble.

Ne jamais recouvrir le groupe d'un tissu, housse, ou protection quelconque pendant son utilisation ou juste après. Toujours attendre que le moteur soit complètement froid

Si vous avalez du combustible ou si vous respirez les vapeurs ou en cas de contact avec les yeux, consultez immidiatement un medecin. En cas de contact avec la peau ou sur les vêtements, rincer immidiatement à l'eau claire et changer de vêtements.

INSTALLATION & BRANCHEMENTS :

Avant utilisation, il convient de vérifier le groupe electrogène et son équipement électrique (y compris les cables et les raccordements par prise) afin de s'assurer qu'ils ne sont pas défectueux.

Lorsque le groupe electrogène est constamment en marche, ne pas dépasser la puissance nominale continue celui-ci. Dans toutes autres situations, tener compte de la puissance totale des apparèils alimentés exprimés en Watts ou en A (lire la plaque d'identification de votre apparéil électrique).

Ne pas relier le groupe electrogène à une installation réseau domestique : le groupe electrogène ainsi que les apparciels electroménagers pourraient s'endommager. Demander à un electricien qualifié de faire le raccordement de votre apparéil à votre réseau domestique enPNANT bien en compte les différences entre un courant de réseau et celui fournit par le groupe electrogène (variation de fréquence et de tension).Vous risquez de ne plus être couvert pas votre assurance d'habitation le cas échéant.

Eviter de relier le générateur en parallèle avecquelqueautergénérateur quece soit. L'installation de l'alimentation d'urgence au système électrique d'un batiment doit être effectuee par un électricien qualifié. L'installation doit isoler le courant du générateur du courant destiné aux services auxiliaires et doit être conforme aux lois en vigueur. Une mauvaise

installation du générateur au système électric qued'urgence d'unBATIMENT peut provoquer desretours de courant électricque dans les lignes desservices auxiliaires.

Le groupe ne doit jamais être en contact avec d'autres sources de courant telles que le réseau edf. dans ce cas de figure, celle-ci ne devra être effectué que par un electricien qualifie.

Toujours bien vous assurer que vous avez baisser le disjoncteur de votre compteur electrique edf avant de connecter le groupe a votre installation. En effet, si le courant edf revenait, cela pourrait faire exposer votre groupe, électrocuter des personnes et causer des incendies.

Si le groupe électrogène doit être installé à l'intérieur, le local doit être ventilé et adapté et des mesures de protection contre l'incendie et l'explosion doit être prise (présence d'un extincteur).

Les rallonges, les fils électriques ainsi que tous les apparèils électriques doivent être en bon état. Ne jamais utiliser un apparéil électrique si les fils sont en mauvais état ou dénudés même partiellement.

La longueur maximum de la rallonge électrique à brancher sur le groupe électrogène avec une section de 1.5mm^2 est de 60 metres. Avec une section 2.5mm^2 elle est de 100 metres maximum.

Toute rallonge électrique dont l'isolement sera détiériorée, ou dont les prises seront détiériorées pourra provoquer des chocs électriques, et des electrocutions pouvant être mortelles. Cette rallonge devra être complètement déroulée pour éviter les points de chauffe. Toujours raccarder votre groupe électrogène à la terre. Utiliser une rallonge avec cable électrique à gaine caoutchouc,ouple et résistant conforme à la norme IEC 60245-4 ou des cables équivalents. Pour un usage à l'extérieure, vérifier bien que votre rallonge et prises sont appropriées à cet usage (étanchéité à l'eau).

L'unité doit atteindre la vitesse d'exercice avant que les charges électriques soient branchées. Enlever les charges avant d'éteindre le moteur. Veiller à ce que le carburant ne manque pas lorsque les charges électriques sont insérées afin d'éviter des sautes de courant qui pourrait endommager l'appareillage. Afin d'éviter tout risque de décharges électriques et d'accordie,

ne jamais relier la machine à un circuit de courant électrique. Ne relier à aucune autre source électrique. Ne relier AUCUN autre cable en parallele aux prises de courant et utiliser un connecteur pourvu de prise spéciale afin d'éviter tout risque de décharge électrique! Eviter de relier le groupe électrogène à une prise de courant commerciale. Eviter de relier le groupe électrogène en parallele avec quelles autres groupe électrogène que ce soit. L'installation de l'alimentation d'urgence au système électrique d'un[bâtiment doit être effectuee par un électricien qualifié. L'installation doit isoler le courant du groupe électrogène du courant destiné aux services auxiliaires et doit être conforme aux lois en vigueur. Une mauvaise installation du groupe électrogène au système électrique d'urgence d'un[bâtiment peut provoquer des retours de courant électrique dans les lignes des services auxiliaires.

PRECAUTIONS CONTRE LES ÉLECTROCUTIONS :

• Ne jamais toucher des cables dénudés ou des connexions débranchées.
• Toujours s'assurer que vos mains et vos pieds sont secs avant de manipuler l'appareil.
• Toujours maintainir les câbles, connexions, rallonges et prises électriques en bon état.
• Ne jamais utiliser le groupe électrogène dans des conditions humides et aux soumis à des intempérières (pluie, neige...). Eviter de deposer l'appareil sur un sol humide. Eviter les projections de liquide.
• La protection contre les chocs électriques dépend de disjoncteurs spécialément adaptés au groupe électrogène. Si les disjoncteurs doivent être remplacés, il convient d'utiliser des disjoncteurs ayant les mêmes caractéristiques assignées et caractéristiques de performance.

ATTENTION: Le groupe n'est pas équipé de parafoudre. En cas d'orage arrêté immidiatement votre moteur.

AVERTISSEMENT CONTRE LES CHAMPS ÉLECTROMAGNETIQUES :

Cet apparéil, lorsqu'il est en fonctionnement, créè des champs élémentiques qui

peuvent etre dangereux par exemple pour les personnes equipées d'un stimulator cardiaque, d'implants ou d'objets metalliques, lorsqu'elles se trouvent a une distance insuffisante de l'appareil. Consulter son medecin avant utilisation.

AVERTISSEMENT CONTRE LES VIBRATIONS ENGENDRÉES PAR L'APPAREIL :

Les groupes electrogènes engendrent des vibrations durant leur fonctionnement. Assurez-vous de ne pas dispose celui-ci sur une surface lisse où il pourrait glisser à cause des vibrations

Ne rien disposer de fragile sur la structure du groupe electrogène en marche, car les objets pouraient tomber suite aux vibrations.

Aussi veilz à ne pas rester en contact prolongé avec l'appareil à cause des vibrations de celui-ci et des possibles traumatismes corporels engendrés.

APPAREILS ÉQUIPÉS DU DÉMARREURÉLECTRIQUE AVEC BATTERIE 12 V :

Si le groupe electrogène est équipé d'un démarreur électrique avec batterie :

• Ne jamais fumer lors de sa manipulation
• La batterie peut provoquer des fumées toxiques et exploser si elle est exposée à des étincelles ou des flammes.
• Toujours dispose les batteries dans un endroit aéré.
• Ne jamais inséré les bornes de la batterie, cela pourrait entrainer une Explosion de cette-ci et de graves blessures ou dommages à votre apparéil.

AU COURS DU FONCTIONNEMENT :ATTENTION AUX GAZ D'ECHAPPEMENT

NE JAMAIS TRAVAILLER DANS UNE ZONE NON VENTILLÉE!

La combustion d'essence entraine l'émanation de monoxyde de carbone, un gaz incolore, inodore et dangereux pour la santé. Afin d'éviter tout risque d'empoisonnement, ne jamais utiliser le groupe electrogène dans un endroit exigu. S'assurer que le groupe electrogène est

utilisé dans un environnement ventilé et pourvu de systèmes d'airation! La présence d'enfants et d'animaux doit être évitée dans la zone de fonctionnement. Afin d'éviter la surchauffe du moteur, maintainir le groupe electrogène à une distance minimum d'un mètre de toute construction ou autres appareils. Veiller à ce que le groupe electrogène soit loin de tous fils électriques ou cables (Exemple: centrale de distribution). Lorsque la machine est en route, l'utilisation de protection pour les oreilles est conseillée. En cas de mauvaise utilisation, le groupe electrogène représentée une source potentielle de décharges électriques. Ne pas le manipuler avec les mains mouillées. Ne pas exposer le groupe electrogène source potentielle de décharges électriques à l'humidité, à la pluie ou à la neige. Afin d'éviter tout risque d'accordie, maintainir le pot d'échéppement du groupe electrogène éloigné de matériaux ou liquides qui pourrait explodeer ou bruler (alcool, produits d'entretien, paille, foin, tissu...). Le tuyau d'échéppementCHAFFE ENORMÉNT lorsque le groupe electrogène est en fonction et le moteur reste chaud pendant un certain temps après l'arrêt du groupe electrogène. Ne pas toucher le pot d'échéppement lorsqu'il est encore chaud.

ATTENTION!

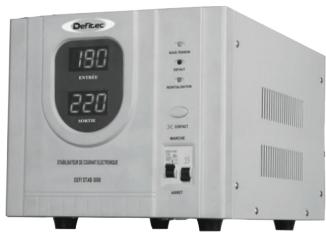

Ne pas utiliser ces groupe électrogènes pour alimenter des appareils électroniques directement. Brancher un ondueur électronique type DEFISTAB 5000

Faute de cela, toute responsabilité du fabricant sur une quelconque déterioration d'appareil branché sera annulée.

1.COMPOSANTS&COMMANDES

a) Système d'alerte niveau bas d'huile (fig. 4)

Ce groupe électrogène est équipé d'un dispositif de sécurité niveau bas d'huile. Quand le niveau d'huile est en dessous du minimum, le moteur s'arrête automatiquement et ne redémarrera que lorsqu'il sera rempli.

b) Bouton Marche/Arret moteur (fig. 7)

"ON", le circuit de démarrage est allumé, le moteur peut démarrer. "OFF", le moteur ne peut pas démarrer.

"START", le moteur démarre automatiquement (pour les modèles avec démarre électrique).

c) Disjoncteur AC (fig. 12)

Le disjoncteur de protection contre les surcharges se met en route automatiquement dés que la charge AC demandée est supérieure à la puissance maximale du groupe électrogène. Lorsque cela se produit, vérifie le bon fonctionnement de l'appareil électrique branché et réduisez la puissance demandée. Réinitialiser ensuite le dispositifdeprotection contrelessurchargesenramantlecommutateurspositionmarche"ON". Si ce dernier est défectueux, il doit être remplaced par un disjoncteur ayant des valeurs nominales et des caractéristiques identiques.

2 DESCRIPTION DE LA PLAQUE SIGNALÉTIQUE DU PRODUIT

Groupe électrogène de faible puissance

Model_Ref	1
Puisance de secours	2
Puisance maximale	3
Puisance continue	4
Volts/Hz/Amp	5
Mateur/Engine	6
DC 12V	7
COS Φ	8
Classe Performance	9
Classe Qualité	10
Classe Protection	11
Temperature	12
Max altitude	13
Poids/Weight	14
Lot/serial	15
Norme	16
Année/Year	17

1. Référence du produit
2. LTP: Puissance de secours (30 sec)
3. MAX: puissance maximum en Watt délivrée pour une utilisation limitee (5 min)
4. PRP: puissance principale nominale en W COP: puissance continue (sous charge constante) en W
5. Courant assigné : Tension en Volts/ Fréquence en Hertz/Intensité en Ampère
6. Puissance moteur en CV au régime maximum en tours/min

7. Intensité maximum délivré en courant continu 12V ou 5V USB suivant méthode

8. Facteur de puissance assignée (Cos Phi)

9. Classe de performance de la généatrice
10. Classe de qualite de la generatrice
11. Classe de protection IP de l'appareil
12. Plage de températures d'utilisation
13. Altitude maximum
14. Poids net
15. Numéro de lot
16. Norme referente suivie
17. Année de production

	MODELE	DEF 3600LB	DEF 3800 LB	DEF 4200 ELB	DEF 6500 ELB
	Régulator de tension	AVR	AVR	AVR	AVR
	Puisance de secours (LTP) en kW - A (30 s)	2,9 kW - 12,60 A	3,4 kW - 14,78 A	4,6 kW - 20 A	5,5 kW - 23,9 A
	Puisance MAX en kW / Intensité MAX en A (5 mn)	2,8 kW - 12,17 A	3,3kW - 14,35 A	4,5 kW - 19,56 A	5,3 kW - 23,0 A
	Puisance continue nominale (COP) en kW - A	2,5 kW - 10,86 A	3,0 kW - 13,04 A	4,0kW - 17,39 A	5,0 kW - 21,7 A
	Tension AC assignée	230 V	230 V	230 V	230 V
	Fréquence	50 Hz	50 Hz	50 Hz	50 Hz
	Phases	Monophasé	Monophasé	Monophasé	Monophasé
	Facteur de puissance	cos φ = 1	cos φ = 1	cos φ = 1	cos φ = 1
	Degré de protection	IP 23M	IP 23M	IP 23M	IP 23M
	Catégorie de performance et de qualité	G1/B	G1/B	G1/B	G1/B
MOTEUR	Modèle Moteur	210	225	GK420	GK420
	Type	4 temps / OHV / refroidi par air
	Cylindrée (cc)	210 cc	225 cc	420 cc	420 cc
	Puisance moteur maxi (HP/RPM)	7,0 hp @ 3000 rpm	7,5 hp @ 3000 rpm	16 hp @ 3000 rpm	16 hp @ 3600 rpm
	Consommation à 75% de charge en gr/kWh	330	335	315	272
	Carburant	SP98 (E5)	SP98 (E5)	SP98 (E5)	SP98 (E5)
	Capacité du réservoir de carburant (litres)	17	17	28	28
	Autonomie en fonctionnement continu à 75% (heures)	8	7,5	9	9
	Type d'huile preconsisée	SAE 15W - 30	SAE 15W - 30	SAE 15W - 30	SAE 15W - 30
	Capacité carter d'huile (litres)	0,6	0,6	1,25	1,4
	Système de démarrage	Lanceur	Lanceur	Lanceur + Démarraeur Electrique
	Système d'allumage	TCI	TCI	TCI	TCI
GROUPE	Longueur x largeur x hauteur (mm)	660 x 540 x 510 mm	660 x 540 x 510 mm	690 x 550 x 520 mm	720 x 530 x 610 mm
	Poids net (kg)	48	49	80	80
	Protection manque d'huile	Oui de série par capture
	Température d'utilisation*	-5°C à 40°C	-5°C à 40°C	-5°C à 40°C	-5°C à 40°C
	Altitude maxi d'utilisation*	1000 m	1000 m	1000 m	1000 m
	Niveau de pression sonore (à 1 m)** Lpa	79,8 dB(A)	79,8 dB(A)	80,7 dB(A)	82 dB(A)
	Niveau de puissance acoustique garantietl LwAg	96 dB(A)	96 dB(A)	97 dB(A)	97 dB(A)
	Incertitude K de mesure :	1,34	1,34	1,60	2.0

Conditions utilisations : les performances mentionnés des groupes electrogènes sont obtuenes dans les conditions de références suivantes (Cf ISO 8528-1(2005)): Pression barométrique totale 100kPa - Température ambiente: 25^ (température maxi: 40^ ) - Altitude max : 1000m et humidité realitive : 30%
Attention les performances du groupe sont réduites d'environ 1% par éliméation de hauteur de 100m et de 4% pour chaque plage d'augmentation de température de 10^ C
* Calculé suivant la norme ISO 11203 en utilisant la puissance acoustique mesurée suivant la norme ISO 3744
Les valeurs individues représentent des niveaux d'émission qui ne sont pas forcement des niveaux effectifs surs. Bien qu'il existe une corrélation entre les niveaux d'émission et d'exposition, on ne peut compter sur cette corrélation pour étabrir si des précautions ultérieures sont demandées ou non.
Parmi les facteurs qui influencé le niveau réel d'exposition de la force travail, nous citerons les caractéristiques de l'environnement de travail, les diverses sources de bruit, le nombre de machines et autres procédés se trouvant à côté ainsi que la durée d'exposition au bruit de l'opérateur. En outre, les niveaux d'exposition admis peuvent varier d'un pays à l'autre. Toutefois, les informations fournies permettent à l'utilisateur de la machine de moins évaluer les risques.

A Noter : les vérifications avant mise en route doivent être effectuées avant chaque démarriage

1. VERIFICATION DU Niveau DE CARBURANT (fig. 2)

• Pour améliorer la longévité du moteur, nous conseillons d'utiliser de l'essence SP98
• Vérifier le niveau de carburant avec la jauge
• Si le niveau est bas, replir le réservoir à la moitié pour un premier démarrage avec le carburant ajustat
  Assurez you d'avoir placer le filtré contre les impuretés dans la goulotte du réservoir

ATTENTION :

• Ne replissez pas le réserve lorsque le groupe électrogène est en marche ou encore chaud.
• Fermez le robinet d'essence avant le remplissage
• Ne pas introduire de saletés, de la poussière ou autres éléments dans le réservoir
• Nettoyez à l'aide d'un chiffon l'essence qui aurait pu couler sur le groupe électrogène avant démarrage
• Indicateur de niveau (suivant modèles) : “F” (Full) = Plein et “E” (Empty) = Vide

2. VERIFICATION DU MOTEUR (fig. 3 et 4)

Avant de faire l'appoint ou de replir le carter d'huile, vérifier que le groupe electrogène est disposé sur une surface stable et plane avec le moteur coupé.

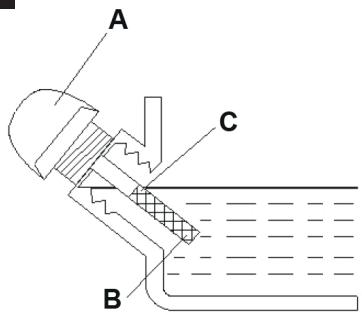

• Enlever laJAuge d'huile (A) et vérifier le niveau d'huile moteur
• Si le niveau d'huile est inférieur au niveau bas (B), replissez à l'aide d'un entonnoir avec de l'huile recommandée jusqu'àu niveau maxi (C).Ne dévissez pas I'écrou de vidange d'huile lorsque vous vérifie le niveau d'huile
• Changer l'huile si elle est contaminée
  Huiles recommandes : SAE30 15W30 et API grade minimum.

3. MISE A LA TERRE (fig. 5)

Assurez you que le groupe electrogène est bien relié à la terre à l'aide d'un fil électrique et d'un

pieu (non fournis, voir instructions sécurité).

4. PROCEDURE DE MISE EN ROUTE

Note: Le groupe electrogène est pourvu d'un système coupe circuit si le niveau d'huile est trop faible et il est vendu sans huile. Faites l'appoint d'huile sinon le groupe electrogène ne demarrera pas.

A) DÉMARRAGE AVEC LANCEUR MANUEL

• Ne branchez pas d'appareils électriques sur le groupe electrogène avant le démarrage
• Mettre le disjoncteur thermique sur position arrêt (fig. 12)
• Ouvrir le robinet d'arrivée d'essence (fig. 6)
• Mettre le bouton marche/arrêt du moteur sur "ON" (fig. 7)
• Mettre le starter sur la position fermée "CHOKE" (fig. 8). Pas nécessaire si le moteur est chaud
• Maintenir fermement le groupe electrogène avec une main. Saisissez la poignée de la corde du démarre à rappel de l'autre main et tirez lentement jusqu'à sentir une résistance; le démarre est alors engagé (Point de compression). Tirez maintainant la corde d'un mouvement puissant et rapide. Si le moteur ne démarre pas, recommencez (fig. 9)
• Une fois que le moteur tourne à une vitesse normale et que le moteur a chauffé quelques minutes, enlevez le starter progressivement (fig. 10)

Attention : Lors du démarrage, le démarreur à rappel peut soudainement changer de sens de rotation et peut engendrer des blessures. Faites attention lors sa manipulation.

B) DÉMARRAGE ÉLECTRIQUE

• S'assurer que la batterie est bien branchée et chargee
• Ne branchez pas d'appareils électriques sur le groupe electrogène avant le démarrage
• Ouvrir le robinet d'arrivée d'essence (fig. 6)

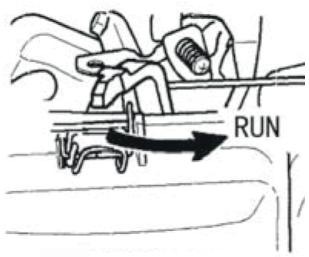

• Positionnez le levier des gaz sur «RUN» (fig. 10)

• Tourner la clé de contact dans le sens des aiguilles d'une montre jusqu'à ce que le moteur tourne (fig. 11).

• Lorsque le moteur a démarré, lâcher la clé de contact, et laisser le disjoncteur se réarmer automatiquement.

• Si le moteur cale ou ne démarre pas après 10 secondes, relâcher la clé de contact, attendre 15 secondes, et recommencer l'opération

ATTENTION: Ne pas insister plus de 10 secondes de suite avec le démarreur, afin de ne pas décharger la batterie.

Entretien et recyclage de la batterie

• La batterie se recharge automatiquement, dés que le moteur fonctionne.
• Si vous pensez ne pas utiliser votre groupe un certain temps, vous pouvez en fin d'utilisation débrancher le cable alimentation + Rouge.
• Pensez à faire fonctionner votre groupe électrogène une fois par mois, afin de lubrifier le moteur, et de recharger la batterie. Sinon, après quelques mois, votre batterie sera déchargée.
• En fin de vie, ne jamais jeter la batterie dans la nature ou dans une poubelle.
• Ne jamais la metre au feu ou stockée aux intempéries.
• Voiture distributeur qui vous a vendu le groupe est habilité pour repreneindre les vielles batteries

En cas de non utilisation prolongée :

• Débrancher le cable de la cosse + de la batterie
• Si Demarrage difficile: l'utilisation de combustible de démarriage (Type START PILOT®) peut aider au redémarrage de la machine. Pour cela, ouvrir le filtré à air et enlever la mousse. Vaporiser deux à trois fois maxi dans l'entrée d'air (position ouverte) et tirer sur le démarreur à main. Remettre le filtré à air ensuite.

C) BRANCHEMENT D'APPAREIL ÉLECTRIQUE

• Vérifiez avec le voltmètre que la tension est correcte (230 V ou 400 V si le modele delivre du triphasé)
  Assurez you que les apparéils électriques ne sont pas allumés "ON" avant de les brancher

• Connectez l'appareil dans la prise appropriée. N.B : Les apparèils DOMAC sont livrés avec des prises aux normes NF

Attention: assurez-vous que l'ensemble de la charge branchée est en dessous de la puissance maxi du groupe électrogène

NOTE IMPORTANTE: A noter qu'un apparéil électrique avec un moteur électrique (ex : perceuse, betonnière, pompé, comprésur) demandera une puissance de démarrage pouvant aller jusqu'à 3 fois la puissance nominale (charge dite inductive). Les apparéils électriques sans moteurs (ex : chauffage - charge dite résistive) n'ont pas besoin d'une puissance de démarrage démultiplée.

Veuillez a bien prendre en compte ce facteur avant de démarrer votre apparéil. Si groupe électrogène s'éteint lors du branchement, c'est la sécurité électrique qui s'est mis en route soit parce que l' apparéil électrique est défectueux, soit parque la puissance demandée est trop importante.

Il convient de ne charger les groupes électrogènes qu'à leur puissance assignée dans les conditions ambiantes assignées. Lorsque le groupe électrogène est utilisé dans des conditions non conformes aux conditions de référence (température de l'air ambiant: 25^ ; pression barométrique: 100 kPa; humidité relative: 30% ) et si le refroidissement du moteur ou de l'alternateur est entré, par exemple à la suite d'un fonctionnement dans des zones restreintes, une réduction de puissance est nécessaire.

D) ARRÉT DU MOTEUR - FIN DE TRAVAIL

• Débrancher les apparèils électriques reliés au groupe.
• N'arretez pas votre groupe, ralentissez juste le régime moteur en diminuant la manette RUN (fig. 10)
• Fermer le robinet d'arrivée d'essence (fig. 16)
• Une fois le carburateur videé, le groupe va s'arrête de lui-même (ela permet un meilleur redemarrage lors d'une prochaine'utilisation).

POUR BIEN FAIRE FONCTIONNER VOTRE GROUPE ÉLECTROGÉNÉ :

1. Eviter les surcharges électriques.

• Lorsque votre groupe électrogène est neuf, demander trop d'électricité à votre générateur diminuera sa durée de vie.
• Pendant les 20 premières heures de fonctionnement, nous vous recommendons de ne pas faire une demande trop importante d'électricité à votre groupe electrogène.

2. Les vidanges d'huile :

• Voiture moteur est neuf. Il demande un rodage, et une attention accrue durant les premières heures de fonctionnement. Si vous respectez ces consignes, votre groupe electrogène vous dépannera de nombreuses années.
• Faire la première après les 20 premières heures de fonctionnement, ou après le premier mois de fonctionnement. Ensuite, une vidange toutes les 50 heures, et ce 3 fois de suite (donc première vidange après 20 heures, ensuite à 70 heures, 120h/ et 170h .) et ensuite une simple vidange toutes les 100 heures, ou tous les trois mois.

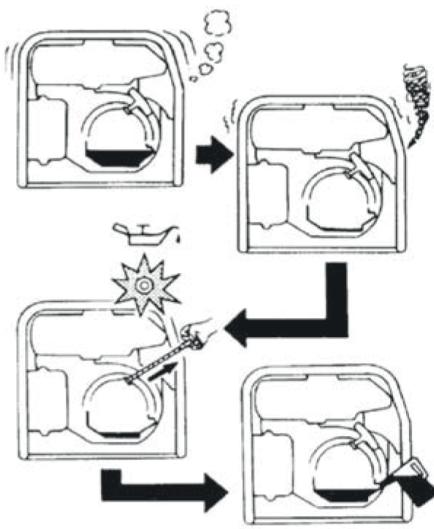

NOTE: Avant de vidanger l'huile, faites tourner le moteur 10 minutes pour chauffer l'huile, et la liquefier. Vidanger un moteur froid n'est pas efficace. Toutes les impuretés resteront au fond du carter d'huile. Laisser le moteur diesel fonctionner 5 minutes avant de brancher un cable électrique.

• Contrôlez la lampe tímoin de manque d'huile.
• Nos modèles sont équipés de la protection de manque d'huile, s'il manque de l'huile, le moteur s'éteint. Tant que le niveau d'huile n'est pas corrige, le moteur ne peut pas démarrer.

2. Inspection pendant le fonctionnement du groupe électrogène.

• Vibrations ou bruits anormaux
• Coloration noire ou blanche de la fumée d'échéppement

• Changement excessif du régime du moteur, lent et rapide.

• Etincelles ou arcs électriques sortants du générateur.

• Peu ou pas de sorties électriques
• Incendie du moteur, ou du groupe électrogène.
  Flamme ou fumée sortant du groupe electrogène.

Si vous rencontrez ou constatéz l'une des situations expliquées ci-dessus, stoppez immédiatement le groupe electrogène, et contactez votre concessionnaire.

3. Vitesse de fonctionnement du générateur.

• Le moteur doit fonctionner et tourner à une vitesse correcte pour produit de l'électricité conforme tant en voltage qu'en ampèreage et fréquence.

ATTENTION: Ne jamais modifier le boulon de butée du starter, (ces réglages sont faits en usine) sinon les performances du moteur et du groupe électrogène en seront modifiées.

Votre groupe electrogène est équipé de contrôles automatiques, et d'un voltmètre. Avant de brancher un apparéil electrique sur le générateur, contrôlez la tension. Si la tension n'est pas correcte, ne branchez aucun apparéil sur le générateur, sous peine d'endommager vos apparéils electriques, et de blesser sérieusement celui qu'un.

Tous les groupes electrogènes ont tendance à baisser de régime, lorsque vous branchez un apparéil électricque. Lorsque la demande électricque s'accroit, le moteur baisse de régime, pour aussiôt accélérer, et ce jusqu'à ce que l'aiguille du voltmètre revienne dans la zone verte, pour revenir ensuite à une rotation normale du moteur. Cette légère baisse de voltage ne génie pas le fonctionnement de l'éclairage et de l'electroménager, mais peux endommager des apparéils informatiques et Electroniques non protégés par un on duleur.

La sortie électricque peut être contrôle avec un voltmetre portable. La fréquence peut être aussi contrôle simplement avec une pendule électricque équipée d'une trotteuse pour les

seconds. Un retard ou une avance de plus de 2 secondes par minute indiquera une fréquence électrique mal régée. Pour effectuer tout réglage sur le groupe électrogène, contactez votre revendeur

4. Entretien du groupe electrogène

• Le groupe electrogène doit être mis en fonctionnement toutes les 8 semaines.
• Allumez le groupe électrogène et laissez-le fonctionner durant au minimum 15 minutes.
• Cette simple opération d'entretien permettra de supprimer l'humidité stagnante dans le moteur et le généréur, et de tener opérationnel votre groupe électrogène lorsque le besoin s'en fera sentir.

5. La fourniture d'énergie électrique

• Déterminer votre besoin total d'énergie électrique
• Il est important de déterminer précisé le total de votre besoin en électricité, avant de raccorder le groupe électrogène à vous réseau.
• 2 facteurs principaux détermineront la durée de vie de votre groupe électrogène :

La surchauffe du générateur dù à une demande trop importante, et un environnement agressif contre les isolants internes du générateur. Si la demande électrique est constamment trop importante, les câblages électriques internes du générateur deviendront excessivement chaud, et entraînera une chute de la production électrique, et ensuite provoquera un court circuit, et la panne du générateur, et une résistance moins importante à la corrosion d'éléments externes.

Toujours comparer les indications de puissance inscrites sur la plaque du groupe electrogène avec le total de la consommation engendree par vos appareils electrique et inscrite aussi sur les plaques de ces matériels. En plus, certains équipements electriques

consommert réellement entre 3 et 10 fois plus de watt qu'inscrites sur l'eur plaque ; la consommation de watt est influencée par le rapport et l'efficience de puissance.

NOTE: si la puissance en watt n'est pas indiquée sur la plaque de l'appareil a utiliser, la consommation approximative peut etre déterminée par le calcul suivant :

• Quand sont connectés des apparèils comme des lampes incandescentes, ou des moteurs électriques c ommuns, la capacité maximale du générateur est observée.
• Quand sont connectées des lampes fluorescentes (néon) ou à gaz ou mercure, des moteurs à inductions, ou des transformateurs, la puissance maximale du groupe électrogène doit être multipliee par 0,60.

NOTA : Démarrage des moteurs électriques :

• Les moteurs électriques requisent beaucoup plus de courrant (ampérage) pour démarrer. Certains moteurs, notamment les monophasés à condensateur, sont juste dur pour démarrer, et demande 5 à 10 fois plus de puissance électrique pour se lancer. Les moteurs à induction sont les plus simples à démarrer, et ne demandent que de 1.5 à 2.5 fois sa puissance en ampérage.
• Le générateur réagit à plusieurs surcharges différentes sur son amplitude de puissance. Lorsque le générateur est en surcharge, il ne peut pas amener un moteur électrique à se lancer. Le générateur répond efficacement à une sur demande brève, par une augmentation du régime. Mais si cette surcharge dure, le moteur peut caler, sinon, le moteur électrique pourra être endommagé rapidement. Ainsi que le générateur.
• Faire fonctionner le générateur dans ces conditions ne pourra qu'endommager les stators ainsi que les rotors. Si la surcharge ne dure que quelques secondes, le générateur sera pas endommagé s'il arrive à lancer le moteur électrique. Si le démarrage d'un moteur électrique est difficile, débrancher tous

les autres branchements électriques, et essayer de nouveau de lancer le moteur.

6. Applications en courant alternatively

• Lorsque vous connectez le générateur, Branchez en premier les apparèils à force puissance, et terminez par les plus faibles. Si pendant cette opération, le moteur augmente rapidement de régime et se stabilise au régime normal, c'est normal, s'il augmente et ensuite chute en régime, débranchez immidiatement le dernier branchement, et recherche la cause du problème.
• Si vous branchez les trois phases d'un compteur sur la phase du générateur, respectez impératifement les règles suivantes : Chaque phase ne doit pas être supérieure à 1/3 de la puissance du générateur. Et la différence de puissance entre vos phases ne doit pas excéder 20% .

ATTENTION : Une inégalité importante entre les phases pourra endommager définitivement votre générateur.

• Si vos branchements électriques entraînent le déclenchement du disjoncteur thermique, il est nécessaire de débrancher quelques apparèts, et d'attendre quelques instants avant de pouvoir réarmer le disjoncteur. Si durant le fonctionnement, l'aiguille du voltmètre persiste en zone rouge, haute ou basse, il faut éteindre le générateur, et le rapporter chez votre vendeur.

7. Application en courant continu :

• Les deux bornes de courant continu procurent du 12 volts, 8.3 ampères.
• La borne rouge est le pôle positif.
• Cette sortie de courrant continu peut être utilisée pour recharger une batterie 12 volts de maximum 8 Ampères, ou brancher simplement un apparéil 12 volts.

NOTA : Charger une batterie :

• Produit des gaz incolores explosifs qui peuvent provoquer la cécité et des blessures. Ne produit

aucune étincelles, flamme, et ne pas fumer à moins de 5 mètres de la batterie en charge.

L'ordre à suivre pour éviter la production d'étin celles est le suivant: brancher en premier les cables sur la batterie, et ensuite au générateur. Pour débrancher la batterie rechargée, suivre la marche inverse.
- La recharge des batteries doit se faire en un lieu aéré. Avant demettre en charge, ouvrez les bouchons de la batterie qui ferment les compartments d'electrolyte. Si la température de l'électrolyte (l'accide) en charge atteint 45^ , stoppez le chargement.

8. Carburant :

• Nos groupes 4 temps fonctionnent avec du SP95 de préférence ou du SP98 toléré. En aucun cas ne mettre de l'essence E10. Pensez àmettre régulièrement du stabilisateur d'essence dans votre réservoir.

9. Garantie / Temps de travail :

• Sous réserve d'une bonne utilisation, tous nos groupes ESSENCE sont garantis 2 ans ou 1000 heures de travail pour les particuliers et 1 an ou 600 heures pour les artisans et professionnels. Soit un maximum de 2 h 30 par jour (si par exemple un groupe revient avec 84 h de travail en 1 mois, la garantie SAV sera refusée).
• Autonomie ne peut pas dire travail en continu sans arrêt! Autonomie = capacité de travail sans faire le plein.
• Sont exclues de la garantie les pieces d'usure :

Lanceurs
- Filtres / Charbons / Bougies
- Batteries
- Roues et patins de de chassin

TABLEAU D'ENTRETIEN PÉRIODIQUE

Il est important d'effectuer une maintenance régulière pour un bon fonctionnement et une durée de vie accrue de ce produit. Avant toute opération de maintenance, s'assurer qu'un démarriage interpestif n'est pas possible. Les travaux d'installation et de révision du moteur et la généatrice ne doivent être effectués que par du personnel expérimenté.

Article	VOIR fig.	Remarques	Vérifications à chaque utilisation	Chaque mois (ou 20 h)	50 h	Tous les 3 mois (ou 100 h)	Tous les 6 mois (ou 500 h)	Tous les 12 mois (ou 1000 h)

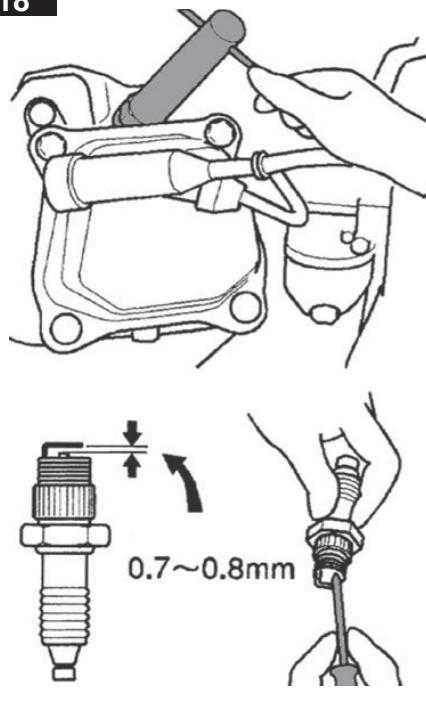

BOUGIE	18	Vérifier l'écartement de l'électrode et nettoyer.				●
HUILE MOTEUR	19	Vérifier le niveau	●

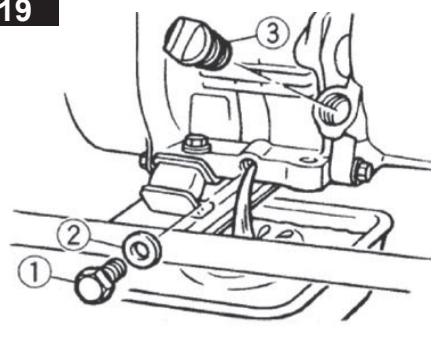

	20	Vidange		1ere	2ème 3ème 4ème	●

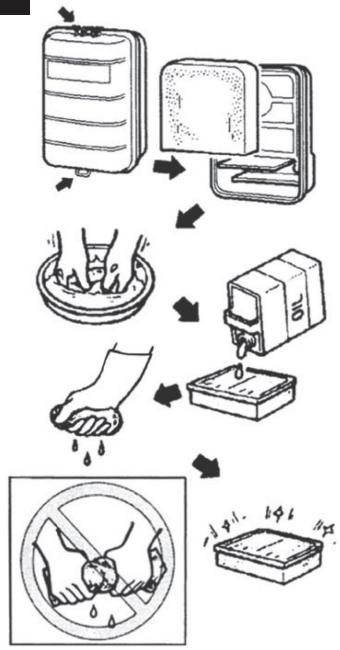

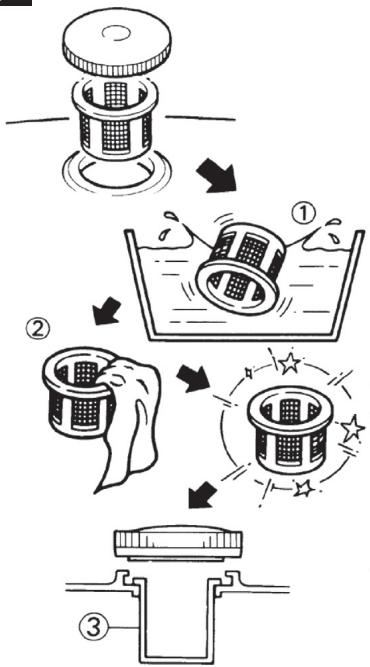

FILTRÉ À AIR	21	Nettoyer - Remplacer si nécessaire				●

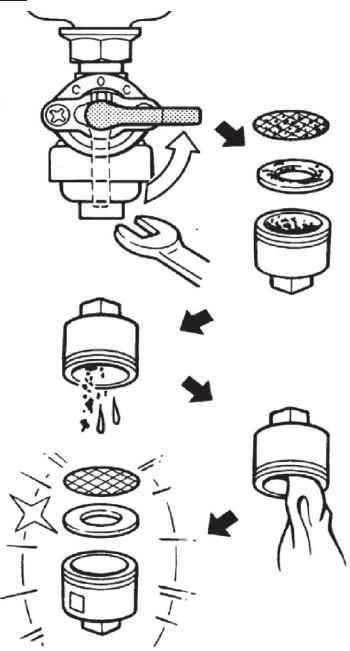

FILTRÉ À CARBURANT ROBINET	22	Nettoyer - Remplacer si nécessaire					●
FILTRÉ À CARBURANT RÉSERVOIR	23	Nettoyer - Remplacer si nécessaire					●
JEU DE VALVE	-	Contrôler et régler quand le moteur est froid	○
TUYAU ARRIVÉE D'ESSENCE	-	Vérifier que le tuyau ne soit pas coupé ou endommagé. Remplacer si nécessaire	●
DISPOSITIF D'ÉCHAPPEMENT	24	Vérifier étanchérique					●
		Vérifier le carter de protection de l'échappement	●
CARBURATEUR	-	Vérifier le starter					●
	25	Décrasser						●
SYSTÉME DE REFROIDISSEMENT	-	Vérifier l'état du ventilateur	●
SYSTÉME DE DEMARRAGE	-	Contrôler le fonctionnement du démarreur						●

Le tableau ci-dessus indique les opérations et la période des opérations. Le signe indique qu'il faut des outils spéciaux et des compétences spécifiques pour réaliser l'opération. Merci de consulter votre revendeur en cas de demande d'assistance pour votre générateur.

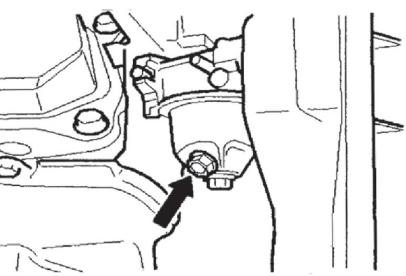

NOTE 1: Changer l'huile usagée: Enlever le bouchon de replissage et la vis de purge. Vidanger le moteur quand le moteur est encore chaud.
Ne pas jeter pas l'huile.
NOTE 2 : Changer le filtré à air : ne pas laver le filtré avec du détermgent. Ne jamais demarrer le générateur sans filtré à air.

POUR LES GROUPE DIESEL :

NOTE 3: Nettoyer et changer le filtré à gasoil : Vidanger le réservoir, dévisser les petits écrous du filtré et enlever le filtré de son réceptacle pour le nettoyer des encrasements grâce à du papier de nettoyage et un peu de carburant diesel. Si le filtré est endommagé, changez-le.
NOTE 4 : Fonctionnement en Hiver (températures inf à 0^ ) : utiliser du diesel d'hiver si l'appareil n'a pas fonctionné en automne.

• Mettre la machine sur une surface plane et faire chauffer le moteur pendant quelques minutes avant de l'arrête
• Enlever le bouchon d'huile
• Placer la bassine récapéatrice sous le générateur. Dévisser le bouchon de vidange et laisser écouler entièrement l'huile usagée
• Vérifier l'état du bouchon de vidange et son joint ainsi que le bouchon de replissage et son joint torique. Remplacer si nécessaires les pieces défectueuses
• Reboucher le bouchon de vidange et verser la nouvelle huile dans le carter jusqu'à atteindre le niveau maximal
• Attention à ne pas faire entrer un objet étranger dans le carter
• L'huile usagee doit etre entrepose dans un bidon adaptable et referbable. Elle doit ensuite etre remise àvoitre centre de tri pour y etre recyclé. En aucuns cas il faut reverser I'huile dans les egouts

FILTRE A AIR (fig. 21)

Maintenir un filtré à air propre est très important.

• Sortir le filtré et le nettoyer avec un produit dégraissant à base d'eau, puis le faire sécher.
• Presser le filtré jusqu'à ce qu'il soit complètement sec
• Replacement le filtré dans son logement

Attention : le générateur ne doit pas etre mis en marche sans filtrer à air correctement instalé.

ENTRETIEN DE LA BOUGIE (fig. 18)

Regardez la couleur des dépôts accumulés sur l'extrémité de la bougie, elle doit être "brun clair". Retirez les dépôts avec une Brosse rigide, de préférence une Brosse en fils de laiton. Vérifier l'écart entre les electrodes (0,7 - 0,8 mm)

ROBINET ARRIVÉE ESSENCE (fig. 22)

• Arrête le moteur
• Fermer le robinet d'arrivée d'essence
• Nettoyer avec du solvant et essuyer
• Vérifier le joint et remplacer le si nécessaire Attention : bien vérifier que les tuyaux sont correctement fixés.

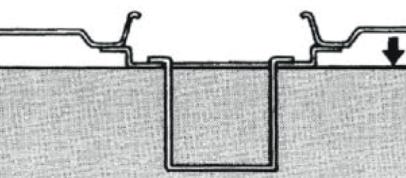

6.7 FILTRÉ RÉSERVOIR ESSENCE (fig. 23)

• Nettoyer avec du solvant
• Essuyer
• Remetre le filtré dans le réservoir

NETTOYAGE CARBURATEUR (fig. 25)

En cas de non utilisation prolongée, de moteur qui ne tourne pas «rond» ou qui ne démarre pas faute d'arrivée d'essence, vidanger la coupelle du carburateur en dévisant la vis dessous et en utilisant un récipient adapté. Vous pouvez aussi le nettoyer entièrement avec un chiffon sec et vérifier le bon fonctionnement du flotteur interne. Attention l'essence est un produit inflammable, protégéz vous et respectez les consignes de sécurité données en préalables.

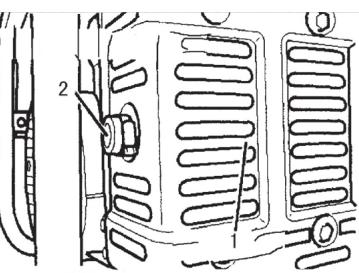

PROTECTION DE L'ÉCHAPPEMENT

Attention le pot d'échévement et la grille de protection sont très chauds durant et après fonctionnement du moteur. Evitez de les toucher avec quelque partie du corps ou les vêtements

A NOTER : l'huile, la batterie et le filtre du générateur usages sont des objets polluants qui doivent être jetés dans un endroit prévu à cet effet. Demander conseils à votre centre local de tri

TRANSPORT & RANGEMENT

Attention: Durant le transport faites attention à ce que ni l'huile, ni l'essence, ni le liquide des batteries ne se déversent sur le générateur. Il est conseilé d'enlever l'essence, l'huile et le liquide batterie avant tout déplacement. Le générateur pèse plus de 45 kg, il est fortement conseillé de la porter à plusieurs.

Pour un rangement de longue durée, suivre les précautions suivantes afin d'allonger la durée de vie du générateur :

a. Placer le générateur dans un endroit sec et propre
b. Enlever le carburant du réservoir et le déposer dans un bidon spécifique.
c. Remplacer I'huile moteur
d. Enlever la bougie et verser dans le cylindre une cuillere à soupe d'huile neuve. Utiliser le démarre à mains plusieurs fois pour distribuer l'huile et remettre la bougie
e. Pour protégger le générateur de la rouille, tirer la poignée du démarreur jusqu'à partir le poids de compression: le piston est au point haut et la soupape est fermé
f. Protégé le générateur à l'aide d'une housse ou d'une bache

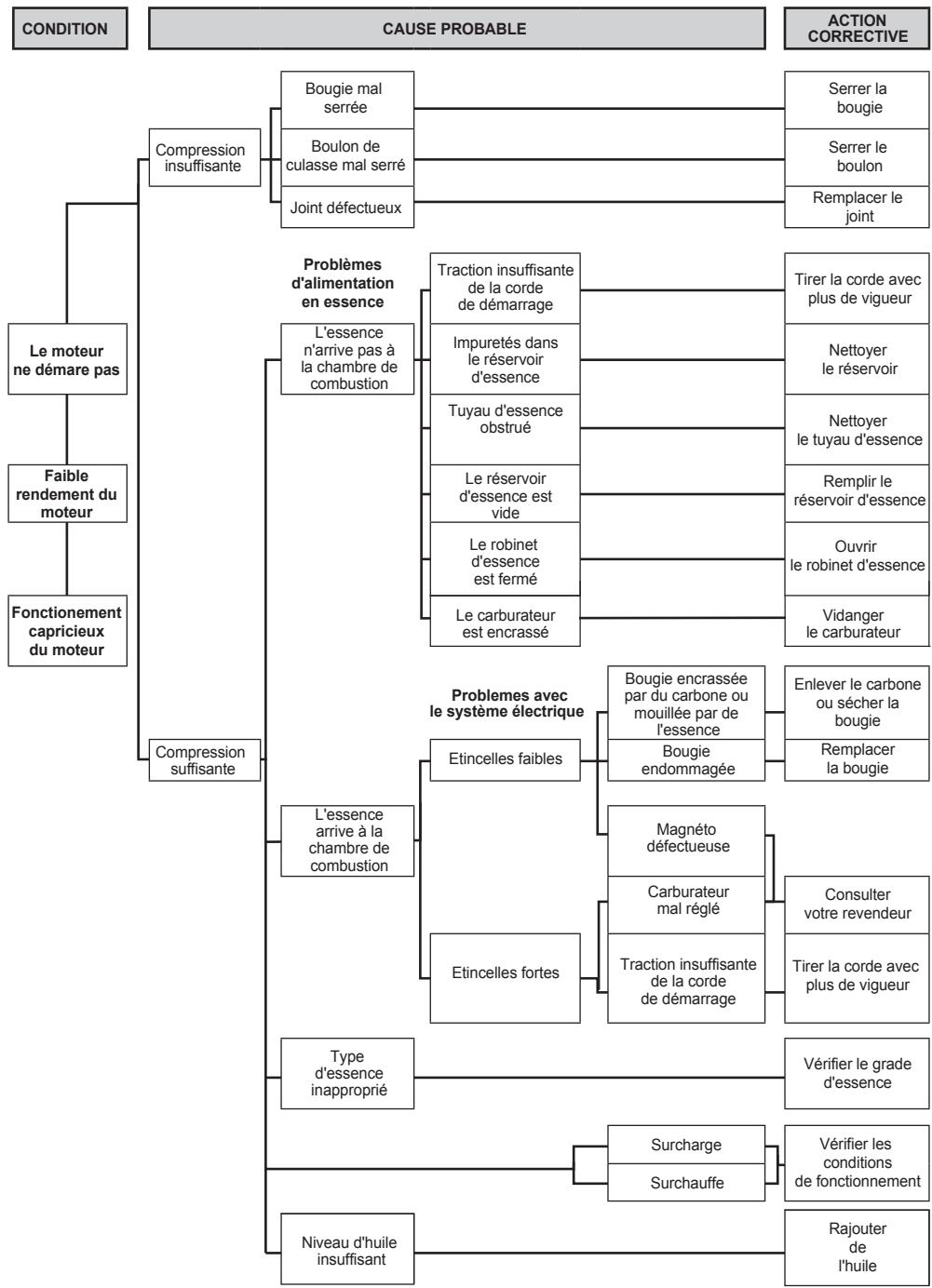

RÉSOLUTIONS DE PROBLEMES LIES AU MOTEUR

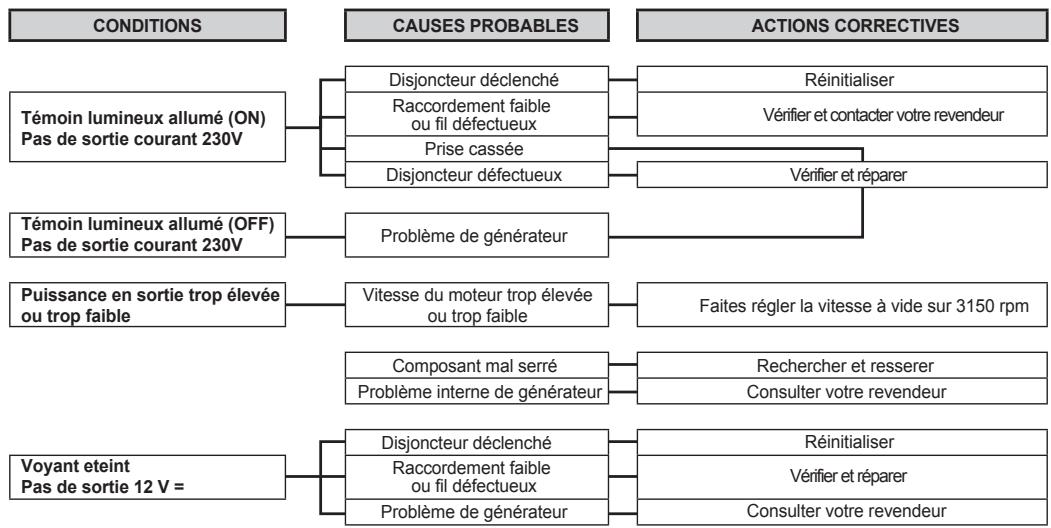

RÉSOLUTIONS DE PROBLEMES LIES À LA GÉNÉRATRICE

Attention: Ne pas modifier les réglages effectuels en usine (vitesse moteur, mélange carburateur...) sans y avoir été invité par un réparateur/agree.

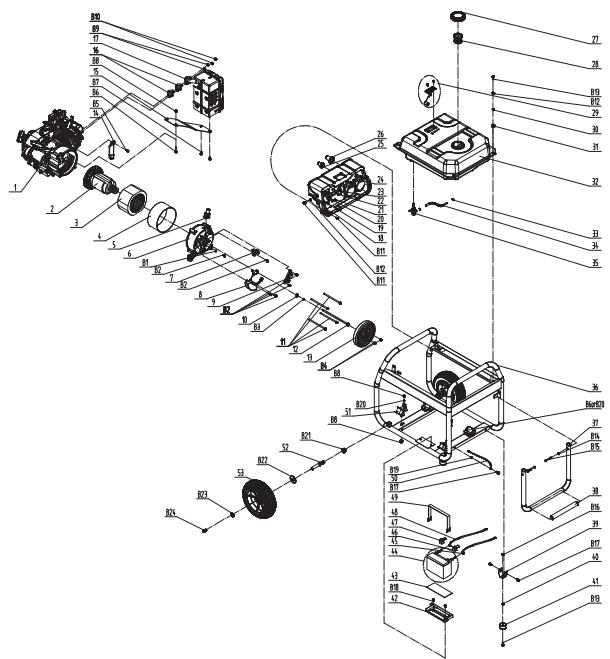

DEF3600LB DEF3800LB

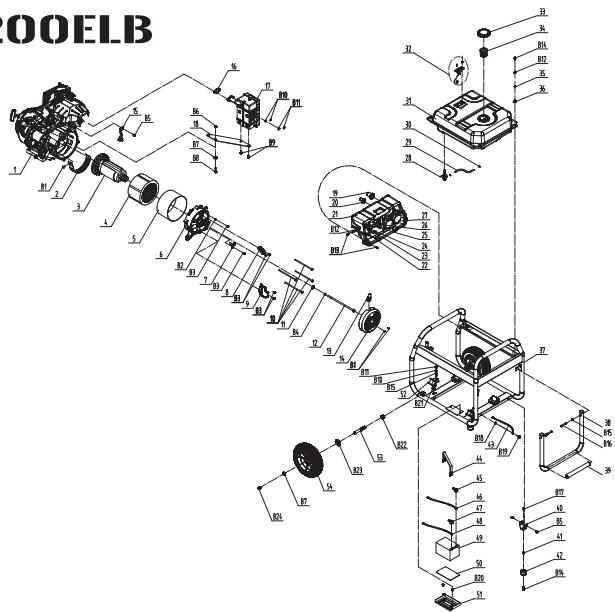

DEF420OELB

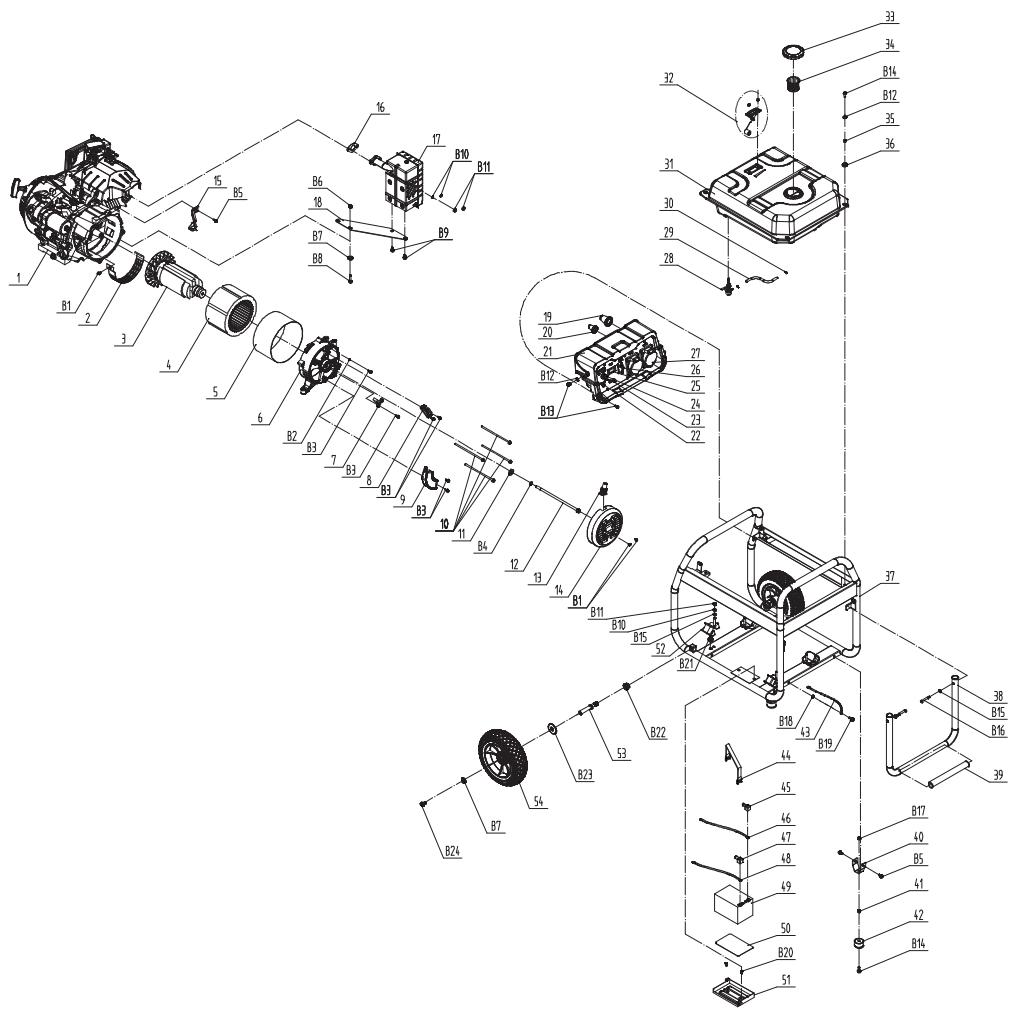

DEF6500ELB

Déclaration de CONFORMITE CE

La société DOMAC déclare que les produits mentionnés ci-dessous :

• GROUPE ELECTROGÉNÉ :

DEF 3600 LB / DEF 3800 LB / DEF 4200 ELB / DEF 6500 ELB

Sont conformes aux exigences des directives européennes suivantes :

2006/42/CE: sécurité machines

2014/35/UE: sécurité électriqueasse tension

2016/1628/UE : Emissions polluantes

2014/30/UE : Compatabilité electro magnetique

2011/65/UE & 2017/2102/UE: RoHS et DEEE

2000/14/CE : Emissions sonores

et évalué selon les normes applicables en vigueur sivantes :

EN ISO 8528-13 : 2016 : Groupes électrogènes entrainés par moteurs alternatifs à combustion interne – sécurité

ISO 8528 (1 à 8) : 2016 : Groupes électrogènes à courant alternatif entrainés par moteurs alternatifs à combustion interne

ISO 3744: DETERMINATION des niveaux de puissance acoustique

EN 55012 : 2007/A1 : 2009 : Véhicules, bateaux et moteurs à combustion interne - Caracteristiques de perturbation radioélectrique - Limites et méthodes de mesure pour la protection des récepteurs extérieurs

EN 61000-6-1 : 2007 : Compatabilité électromagnétique

Réf	Procédure de mise en conformité à la directive 2000/14/CE : annexe VI. Rêférences de l'organisme notice :	Puisance assignée COP	Niveau de puissance acquistique mesure LWAm :	Niveau de puissance acquistique garanti LWAg :
DEF 3600LB	Intertek Testing & Certification Ltd. Davy Avenue, knoulhill, Milton Keynes - MK5 8NL Tel. [phone] - Fax. [phone]	2,5 kW	73 dB(A)	96 dB(A)
DEF 3800LB	Intertek Testing & Certification Ltd. Davy Avenue, knoulhill, Milton Keynes - MK5 8NL Tel. [phone] - Fax. [phone]	3,0 kW	73 dB(A)	96 dB(A)
DEF 4200 ELB	Intertek Testing & Certification Ltd. Davy Avenue, knoulhill, Milton Keynes - MK5 8NL Tel. [phone] - Fax. [phone]	4,0 kW	73 dB(A)	97 dB(A)
DEF 6500 ELB	Intertek Testing & Certification Ltd. Davy Avenue, knoulhill, Milton Keynes - MK5 8NL Tel. [phone] - Fax. [phone]	5,0 kW	73 dB(A)	97 dB(A)

Dossiers techniques disponibles

aupres de Monsieur Patrice LE PONNER

Vierzon 04/04/2022

PAP

Made in PRC

importé par :

Philippe BORIES

Président Directeur Général - Chairman and managing director

DOMAC

53, route de Foocy - Zi des Forges

18100 VIERZON - France

Made in PRC
