MODE D'EMPLOI 4200 ELB DEFITEC
Manuel de Fonctionnement et d'Entretien pour les Groupes Electrogènes ESSENCE NOTICE ORIGINALE
DEFITEC
AVANT L'UTILISATION DE VOTRE GROUPE LISEZ ET RESPECTEZ ATTENTIVEMENT LES INSTRUCTIONS
NOTICE ORIGINALE Edition 09/2018
S/N :
Etiquettes de sécurité avec leurs significations
| Attention | | Risque de chocolélectrique |
| Tenir éloigné d'une source de chaleur | | Ne pas enlever les protections des pièces en mouvement |
| Lire attentivement les instructions | | Ne pas utiliser sous la pluie
Ne pas laver au jet d'eau |
| Borne de mise à la terre | STOP | Assurez vous que le moteur ne peut démarrer avant d'intervenir |
| Effectuez les entretiens préconisés | | Ne pas etéindre un incendie d'hydrocarbure avec de l'eau |
| Ne faiser intervenir qu'un technicien habilité | | Ne pas utiliser dans un lieu non aéré
Risque mortel |
| Respectez les distances de sécurité | | Gaz d'échéppement toxiques
Risque mortel |
| Protection contre le bruit obligatoire | | Ne pas brancher d'appareils électroniques |
| Ne pas laisser un enfant sans surveillance autour de l'appareil | STOP | Faire le plein avec le moteur à l'arrêt |

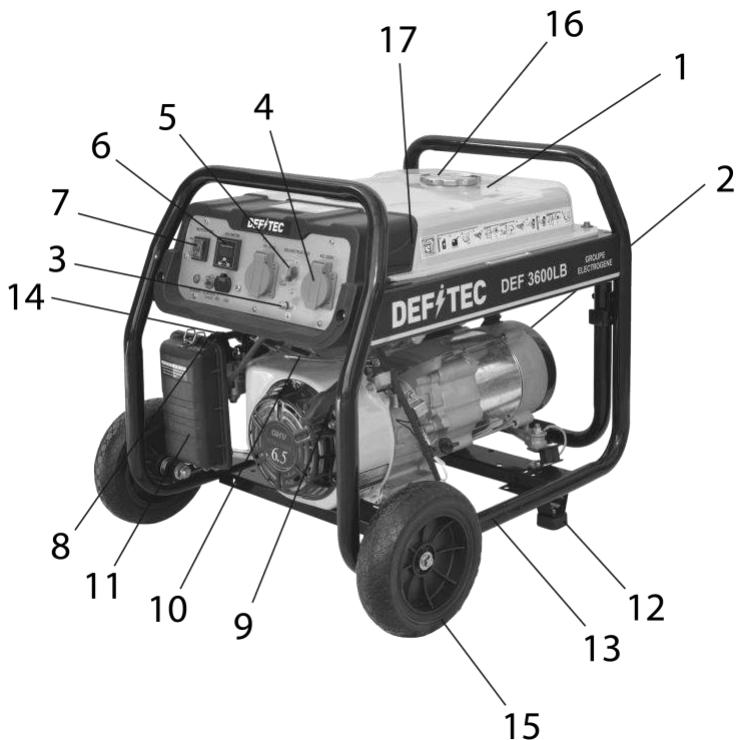

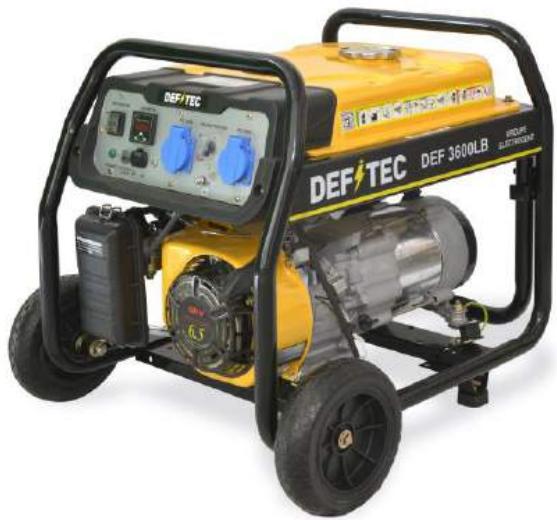

| 1 | RESERVOIR |
| 2 | ECHAPPEMENT |
| 3 | PRISE DE TERRE |
| 4 | PRISE 230 VOLTS |
| 5 | DISJONCTEUR |
| 6 | VOLTMETRE |
| 7 | BOUTON MARCHE ARRET |
| 8 | MANETTE STARTER |
| 9 | LANCEUR |
| 10 | ROBINET ARRIVEE ESSENCE |
| 11 | FILTRE A AIR |
| 12 | PATIN CAOUTCHOUC PIED |
| 13 | CHASSIS |
| 14 | BOUGIE / ANTI PARASITE |
| 15 | ROUE |
| 16 | BOUCHON DE RESERVOIR |
| 17 | POIGNEE DE TRANSPORT |
Nous vous remercions d'avoir besoin un Groupe Electrogène DEFITEC
Ce manuel vous expliquera comment préparer votre groupe pour une première mise en service.
Prenez le temps de dire et comprendre les pages suivantes, avant de demarrer notre groupe.
Quiconque voulant utiliser ce groupe electrogène doit dire et comprendre ce manuel.
Le temps que vous prendrez pour dire ce manuel vous assurera une mise en route selon les règles de l'art, une longue vie pour votre groupe, et vous évitera demettre en danger votre vie, ainsi que celle de votre entourage.
Interventions sur le groupe
AVANT TOUS TRAVAUX DE MAINTENANCE S'ASSURER qu'un démarrage intempestif De votre générateur n'est pas possible.
Eneldom cas you ne devez toucher ou ouvrir le groupe durant la perteode de garantie.
Pour toutes anomalies que vous constazez, vous rapprocher immédiatement de votre revendeur.
Toute intervention de votre part sans l'accord de votre revendeur annule l'application de la garantie.
Dans le cas ou vous devez remplacer le disjoncteur, celui-ci ne devra enaucun cas avoir une puissance ou valeur nominale différente (Ampères) a celui monté sur le groupe.
Pour éviter toute erreur, contactez votre revendeur ou munissez vous de votre disjoncteur au modele chez votre électricien pour identification.
En règle générale : DEF3600 LB...10A / DEF 3800 LB ....16A / DEF 4200 ELB....32A
Le groupe electrogène est une machine à moteur thermique produit de l'électricité
C'est donc potentiellement un produit dangereux auquel on doit bien faire attention à respecter toutes les consignes de sécurité reprises dans ce livre.
Tous travaux de réparations, entretiens, raccordements doivent être effectuées uniquement par un personnel qualifié reconnu ou agrée par le distributeur.
Environnement opérationnel
Dans les conditions suivantes, votre groupe électrogène fonctionnera de manière optimale :
Altitude inférieure à 1000 mètres
Température ambiente (C°) de -15 C° à +40 C°
Taux d'humidité relatif: inférieur à 90%
En période de forte température, ne pas laisser votre groupe travailler au soleil, laisser le moteur se reposer Par étapes.
Restrictions d'utilisations
Le groupe electrogène étant une machine « technique et potentiellement dangereuse »
Il ne doit pas être utilisé par des personnes ou enfants ayant des capacités physiques ou mentales restreintes, avec un manque d'expérience, de bases ou connaissances, sauf, s'ils sont encadrés par une personne responsable de leur sécurité après avoir reçu une formation technique concernant l'utilisation du groupe.
Les enfants doivent être surveillés afin d'être certain qu'ils ne prennt pas le groupe pour un jouet.
Il est impératif de toujours avoir aux pieds des chaussures de sécurité, et, ne pas porter de vêtements inflammables ou larges, pouvant entraer en contact avec le groupe durant votre travail.
Tous travaux de réparations, entretiens, raccordements doivent être effectuées uniquement par un personnel qualifié reconnu ou/agree par le distributeur.
Niveau sonore garanti LwA
Le niveau sonore est conforme à la directive 2000/14/EC
Les chiffres indiquent les niveaux d'émission et ne représenté pas nécessairement des niveaux de travail surs. Meme s'il existe une corrélation entre les niveaux d'émission et d'exposition, cela ne peut pas été utilisé de manière fiable pour déterminer si des précautions sont requises ou non.
Des facteurs qui influencent l'exposition actuelle de l'utilisateur comprendnent les caractéristiques de lieu de travail, des autres sources de bruit, c'est à dire le nombre de machines et autre processus voisins et la durée d'exposition au bruit subit par l'utilisateur.
Le niveau d'exposition au bruit autorisé varie selon le pays.
Cette information permettra à l'utilisateur de l'appareil de mieux évaluer les dangers et les risques
Pression acoustique (Lpa)
On mesure le niveau sonore en décibel (dB) selon une échelle de 0 à 134 Db.
Pour ne considérer que les fréquences perçues par l'oreille, on applique pour le calcul un
Coefficient (A) et l'on obtient ainsi le dB(A) calculé et défini à 7 Mètres.
EX / le DEF 3600 LB a une pression acoustique de 73 dB (A) à 7 Mètres.
Puisance acoustique (LwA)
C'est la mesure officielle reconnaue dans la norme 2000/14/EC qui valide l'homologation d'un groupe electrogène. Elle est calculée selon une procedure mathématique bien définie. Elle permet surtout la comparaison de chaque groupe dans les mêmes conditions de tests.
C'est la puissance « officielle de reférence » qui doit apparaitre sur le produit.
EX / le DEF 3600 LB a une puissance acoustique de 96 LwA
Tableauacoustique
| DEF3600LB | DEF3800LB | DEF4200ELB |
| Puisance assignée PRP | 2,5 KW | 3 KW | 4 KW |
| Niveau de puissance acoustique mesuré LWAm : | 73 | 73 | 73 |
| Niveau de puissance acoustique garantiet LWAg : | 96 | 96 | 96 |
Organisme notification :
ATTENTION selon le niveau de pression acoustique pondéré A ainsi que l'incertitude des valeurs déclarées Nous devons tener compte d'une tolérance de +ou- 3dB(A)
AVERTISSEMENT :
1 - Prévention des chocs électriques et electrocutions :
Ce groupe électrogène doit être impératifement raccordé à la terre pour prévenir des risques d'électrocutions.
Mise à la terre de votre groupe électrogène

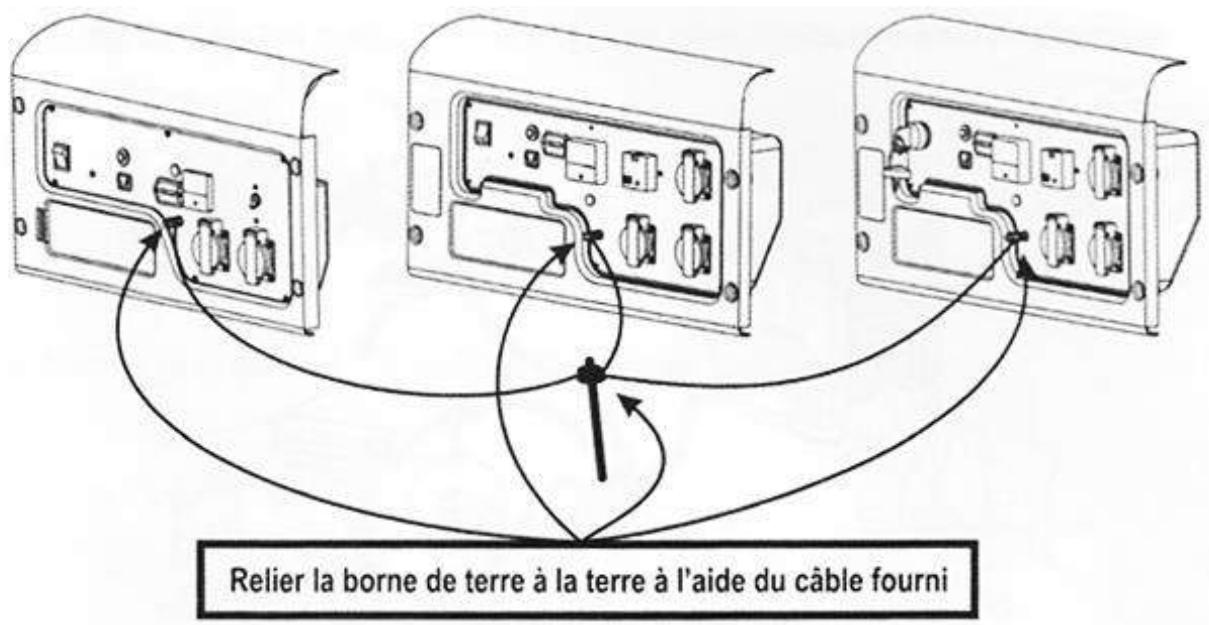

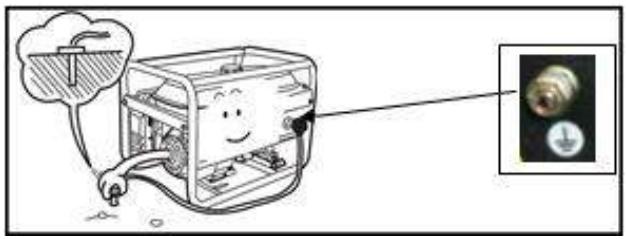

Votre groupe electrogene est equiped d'un ecrou/rondelle n° 3 a raccorder à la terre, située a l'avant du tableau de contrôle. Le Raccorder à la terre avec un cable de cuivre de 25 mm2 minimum pour un cable nu, et, de 16 mm2 pour un cable isolé. Il sera relié à un piquet de terre en acier galvanisé de minimum 1 mètre à enforcer dans le sol. Ne jamais raccarder ce fil de cuivre à la tuyauterie d'eau, ou à un sol utilisé par un système radio.
ATTENTION : Les Groupes électrogènes débitent du courant électrique durant l'utilisation, vous devez vous assurer de bien prendre tous les risques de précautions.

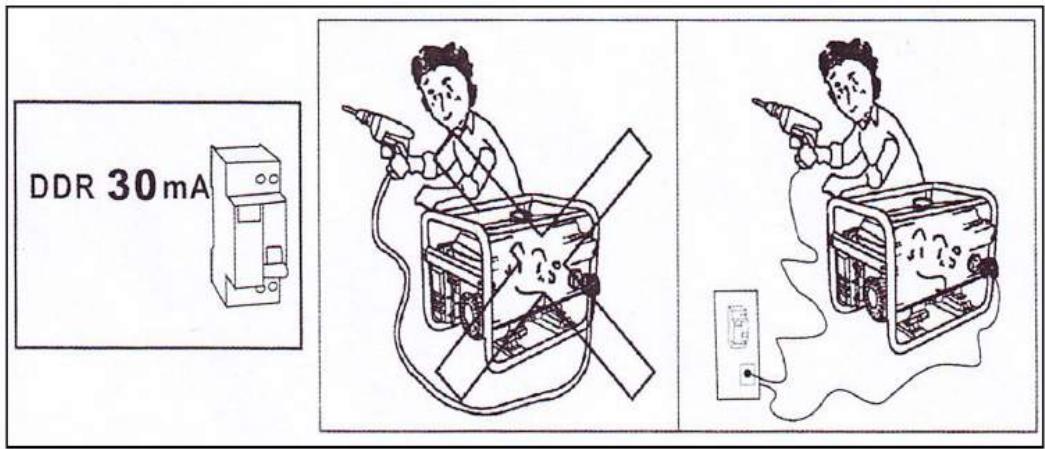

Attention: Si le groupe electrogène n'est pas équipée d'origine d'un dispositif différentiel 30mA , il est obligatoire de protégé chaque prise de courant du groupe electrogène par un dispositif différentiel de 30 mA. Le dispositif différentiel devra être relié à chaque prise de courant du groupe electrogène par un cable de section 2,5^2 d'une longueur inferieur à un mètre.
Si la longueur du ou des cables d'utilisation sortie groupe est supérieure à 1 mètre, prévoir un dispositif de protection différentielle entre le groupe électrogène et l'appareillage.
Ce dispositif de protection doit etre placé a une distance maximale de 1 metre des prises de courant du groupe electrogene. Utilisez des cables à gaine caoutchouc couples et résistants conforme à la norme IEC 60245-4
Ne pas connecter le groupe électrogène à une autre source de courant
Toujours utiliser une rallonge électrique en bon état de fonctionnement, et équipée de la mise à la terre. Toute rallonge électrique dont l'isolement sera déteriorée, ou dont les prises seront déteriorées pourra provoquer des chocs électriques, et des électrocutions pouvant être mortelles. Cette rallonge devra être complètement déroulée pour éviter les points de chauffe.
Toujours raccarder votre groupe électrogène à la terre.
Contactez un électricien Diplômé pour procéder à l'installation et au raccordement électrique de votre groupe electrogène. Un raccordement électrique non conforme à votre réseau électrique peut provoquer des incendies et des électrocutions, et endommager votre matériel électrique.
ATTENTION: Le groupe n'est pasiasmépède parafoudre. En cas d'orage arrêté immediatement votremoteur.
Ne jamais demarrer ou toucher le groupe electrogène ou un équipement électrique, les pieds dans l'eau, pieds nus, avec les mains mouillées ou humides, utilisation sous intempéries, sous la pluie, sous la neige ou proche de toutes projections liquides ou inflammables.
EN REGLE GENERALE NE JAMAIS UTILISER DANS DES CONDITIONS HUMIDES.
2 - Installation et lieu d'utilisation de votre groupe électrogène
ATTENTION: Le groupe électrogène est une machine bruyante et pouvant être dangereuse.
Voudeceienveilleraresserleshoraireslegauxetjoursautoriseds'utilisation(consultablesenMairie).
Cette machine dégage des gaz d'échéagements toxiques, vousdez ond veiller à ne pas l'utiliser prés de lieux.
Pubs, ecoles, hopitaux et en rcle generale tous endroits pouvant incommoder des personnes.
Vouvece vouassurer que voire machine ne soit pas accessible par d'autres personnes inconnues qui pouraient se blesser avec le groupe (enfants).
Si vous constatiez que vous etes dans un site exposé ou le risque d'incendie est important (station service, usine, armurerie, marché, nature, foret, champs extérieurs en période de secheresse.etc) vous ne devez en aucun cas prendre le risque d'utiliser votre groupe.
En cas de doutes, contacter les pompiers locaux qui vous donneront le feu vert.
Ne jamais rien poser sur votre groupe électrogène durant le travail.
2.1 Fonctionnement en extérieur
Choisissez un emplacement ou le groupe electrogène ne sera pas exposé à la pluie, la neige, ou au soleil.
Le sol doit être plan et de niveau afin que le groupe électrogène ne se déplace pas et fonctionne normalement.
Choisissez un endroit ou le vent écartera les fumées d'échéppement desgens.
Le site d'installation ne doit pas etre humide, moi, ou poussiereux. Veillez a proteger voire machine et les composants electriques de I'humidite et de la moissure, sinon l'isolation de composants electriques sera rapidement detenerie et cela entrainera des fuites electriques à la terre, et des courts circuits, et diminuera la durée de vie de suaive groupe electrogene.
Tout corps étrangers causera des dommages au générateur et au moteur, protégez votre groupe de la poussière, le plâtre, le ciment, le sable, la farine, la terre, la boue, la peinture, les fibres, et les matérielux abrasifs.
2.2 Fonctionnement en interieur
(Voir chapitre 5 / Prévention des risques d'asphyxie)
A déconseiller et interdire FORTEMENT
Les règles de sécurité contre les incendies, explosions, intoxications devront être strictement respectées.
2.3 Raccordement au réseau électrique de la maison ou piece à alimenter.
Contactez un électricien Diplomé pour procéder à l'installation et au raccordement électrique de votre groupe electrogène. Un raccordement électrique non conforme à votre réseau électrique peut provoquer des incendies et des électrocutions, et endommager votre matériel électrique
VOTRE INSTALLATION DOIT DEVENIR COMPLETEMENT INDEPENDANTE DE L'ALIMENTATION EDF.
NE JAMAIS BRANCHER PLUSIEURS GROUPE EN SIMULTANE SUR VOTRE MAISON SANS N'AVOIR FAIT INSTALLER CELA PAR UN ELECTRICIEN PROFESSIONNEL.
LE GROUPE NE DOIT JAMAIS ETRE EN CONTACT AVEC D'AUTRES SOURCES DE COURANT TEL RESEAU EDF. DANS CE CAS DE FIGURE, CELLE-CI NE DEVRA ETRE EFFECTUE QUE PAR UN ELECTRICIEN QUALIFIE.
TOUJOURS BIEN VOUS ASSURER QUE VOUS AVEZ BAISSER LE DISJONCTEUR DE VOTRE COMPTEUR ELECTRIQUE EDF AVANT DE CONNECTER LE GROUPE A VOTRE INSTALLATION.
EN EFFET, SI LE COURANT EDF REVENAIT, CELA POURRAIT FAIRE EXPLOSER VOTRE GROUPE, ELECTROCUTER DES PERSONNES ET CAUSER DES INCENDIES.
2.4 Déplacement du groupe
Ne jamais déplacer votre groupe, toucher aux prises câbles électriques ou connexions moteur allumé. Toutjours étéindre le groupe et fermer le robinet de carburant pour supprimer tout risque de fuite d'essence sur le moteur chaud pour toutes opérations de maintenance et d'entretien.
3 - Prévention du feu
DANGERS ET TOXICITE DE LESSSENCE

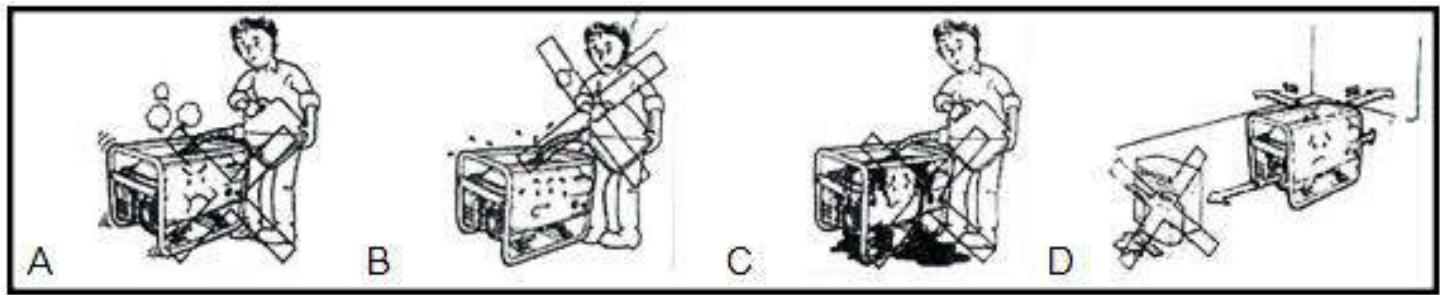

A.. Ne jamais ajouter du carburant avec le moteur en fonctionnement, et attendre au minimum dix (10) minutes après avoir étéint le moteur pour remettre du carburant dans le réservoir.
B.. Le carburant est un combustible hautement inflammable et toxique pouvant de plus, provoquer des lésions sur la peau. Si possible toujours utiliser des gants pour toutes manipulations ou replissages. Les vapeurs du carburant sont explosives. NE JAMAIS FUMER OU MANIPULER BRIQUETS, ALLUMETTES, POSTES A SOUDER, CHALUMEAUX, TOUTES FLAMMES VIVES, MEULEUSE (ETINCELLES) a coté d'un groupe en fonctionnement (moins de 2 mètres)
C.. Ne pasmettre trop d'essence dans le réservoir qui pourrait deborder et couler sur le moteur Utiliser un chiffon propre pour essuyer tout débordement d'essence.
D..Tenir et stocker dans des bidons homologues CE, prevus a cet effet, le carburant loin du groupe electrogene, minimum 2 metres de distance, et dans un endroit ventilé.
Pour éviter un incendie involontaire, il est nécessaire de placer le groupe électrogène dans un endroit ventilé, à une distance minimale d'un mètre d'un mur, ou tout autre object ou meuble.
Ne jamais recouvrir le groupe d'un tissu, housse, ou protection quelconque pendant son utilisation ou juste après.
Toujours attendre que le moteur soit complètement froid
4. Prévention des brûlures :
Faites bien attention a repérer les pictogrammes qui indiquent les points chauds sur le groupe
La température du pot d'échémpement est très élevé lors du fonctionnement du groupe electrogène.
Elle reste chaude longtemps, même après arrêt du moteur.
Ne jamais toucher le pot d'échémpement, le collecteur de gaz, ou le moteur pendant et après le fonctionnement du groupe electrogène.
Après utilise, attendre le complet refroidissement du groupe avant de procéder a son déplacement ou rangement.
ATTENTION DANGER !!!
Les moteurs des groupes produit des Gaz d'échéppement Toxiques POTENTIALLEMENTS MORTELS.
NE JAMAIS TRAVAILER DANS UNE ZONE NON VENTILEE !!!
Il est impératif de placer le groupe electrogène dans un endroit ventilé. Ne jamais faire fonctionner le groupe électrogène dans un lieu clos (pièce, interieur d'une maison, garage voiture, etc.). Le moteur consomme de l'oxygène, et produit du gaz de monoxyde de carbone mortel (gaz inodore). Une ventilation inappropriée provoquera des dommages matériels, de possibles blessures aux étres vivants, et la mort par asphyxie.
S'il est impossible de placer le groupe electrogène à l'extérieur, veiller à apporter une ventilation appropriée.
6. MODALITE D'EVACUATION DES FLUIDES
Huile moteur
Ne jetez votre huile de vidange dans les égouts, sur le sol en terre, canalisations d'eauux pluviales, dans la nature, votre poubelle d'ordures menagère ou une décharge non appropriée, des substances toxiques et dangereuses peuvent se répandre dans les sols et se retrouver dans la chaîne alimentaire ce qui est très dangereux pour votre santé. Nous vous conseillons de l'apporter dans une station-service ou une déchetterie qui se chargeront de son recyclage, cela, à l'aide d'un écipient étanche et approprié
Nous you rappelons que bruler de l'huile à l'air libre est formellement interdit.
L'huile de moteur usée est très toxique et peut provoquer le cancer de la peau si elle entre en contact régulier avec la peau pendant des périodes prolongées. Il est conseilé de se laver les mains avec du savon après avoir manipuler de l'huile usée. Mieux encore, utiliser des gants a chaque manipulation.
Essence
Doit toujours être stockée dans des bidons conçus pour les hydrocarbures.
L'essence stockée depuis trop longtemps (maximum 1 mois) perd de son efficacité et peut entrainer un mauvais fonctionnement de votre groupe.
Tout comme l'huile, ne jetez pas votre vielle essence dans les égouts, sur le sol en terre, canalisations d'eaux pluviales, dans la nature, votre poubelle d'ordures menagère ou une décharge non appropriée, des substances toxiques et dangereuses peuvent se repandre dans les sols et se retrouver dans la chaîne alimentaire ce qui est très dangereux pour votre santé. Nous vous conseillons de l'apporter dans une station-service ou une déchetterie qui se chargeront de son recyclage, cela, à l'aide d'un récipient étanche et approprié.
Nous vous rappelons que bruler de l'essence à l'air libre est formellement interdit.
L'essence usagee est très toxique et peut provoquer sur la peau des brulures, et lesions importantes. Toutjours prend soin d'utiliser des gants a chaque manipulation.
Ne jamais respirer l'essence, ses vapeurs sont toxiques et explosives
7. PROTECTION DE L'ENVIRONNEMENT
Ne jetez pas votre groupe qui ne fonctionne plus dans la nature ou dans une poubelle. Utilisez des installations de collectes séparées.
Contacter votre mairie pour plus de renseignements. Le distributeur est légalement obligé de reprendre votre ancien apparéil destiné à la destruction et ce, gratuitement.
| CHARACTERISTIQUES TECHNIQUES DE VOTRE GROUPE ELECTROGENE DEFITEC ESSENCE |
| GÉNÉRATÉUR | | DEF3600LB LT3500 | DEF3800LB LT4000 | DEF4200ELB LT6500 |
| Genre | Monophasé 230V |
| Fréquence (Hz) | 50 |
| Puissance maximale (KW) | 2.8 | 3.3 | 4.5 |
| Puissance en service (KW) | 2.5 | 3.0 | 4.0 |
| Tension alternatif (A.C.V.) | 230 |
| Self excitation | charbons |
| Révolution (tours/minutes) | 3000 |
| Tension continu (D.C) (V.) | 12 |
| Courrant (D.C) (A) | 8.3 |
| MÖTEUR | Modèle de moteur | 210 | 225 | 420 |
| MOTEUR genre | Moteur 4 temps essence monocyclindre |
| MOTEUR Puissance max (HP.CV) | 7.0 | 7.5 | 16.0 |
| MOTEUR Système de refroidissement | Refroidissement par air forcé |
| Système de lubrification | Lubrification par barbotage Huile (15W30 préconisée) |
| Système de démarrage | Lanceur | Lanceur | Lanceur et electrique |
| Carburant | Essence SP95 préconisé (SP95E10 INTERDIT) SP98 toléré |
| ENSEMBLE | Volume du réservoir de carburant | 17 | 17 | 28 |
| Volume de carter d'huile | 1.1 | 1.1 | 1.1 |
| Protection manque pression d'huile | Oui de série par capture |
| Durée de fonctionnement en continu | Voir tableau ci-dessous |
| selon norme 2000/14/EC | 96 | 96 | 96 |
| Poids kgs | 48 | 49 | 80 |
| Dimensions (mm) | 660x540x510 | 660x540x510 | 690x550x520 |
CONDITIONS D'UTILISATION A RESPECTER
Les groupes essence Defitec sont garantis 2 ans ou 1000 Heures de travail.
Temps de coupures à respecter (en minutes):
| Temps de travail | Temps de coupure |
| DEF 3600 LB | 90 | 20 |
| DEF 3800 LB | 90 | 20 |
| DEF 4200 ELB | 120 | 20 |
Temps de travail maxi par jour de 6 heures si coupures bien respectées.
Préparation du démarrage de votre groupe electrogène
Préparatifs pour démarrer
Essence :
Le moteur de votre groupe électrogène fonctionne parfaitement avec de l'essence utilisée pour les voitures et les camions. Toute utilisation d'essence de mauvaise qualité ou trop vite entraînera un encrassement rapide du filtré à essence, et un mauvais fonctionnement de votre moteur.
ATTENTION: NE JAMAIS METTRE D'EAU DANS LE RESERVOIR DE VOTRE GROUPE ELECTROGENE. CELA ENTRainerA IMMEDIATEMENT LE BLOCAGE ET LA CASSE MOTEUR. LA GARANTIE NE SERA PAS APPLIQUEE À CE GENRE DE PANNE.
| Modèle : | 3600 LB | 3800 LB | 4200 ELB |
| Capacité (litre) | 17 | 17 | 28 |
ATTENTION: Ne jamais remplir le réservoir d'essence a raz bord. Avec une exposition au soleil, il peut y avoir un risque de refoulement.
Filtre à Air : N°11
UN FILTRE A AIR SALE PEUT EMPECHER VOTRE GROUPE DE BIEN DEMARRER
Ne pas laver avec de l'eau le filtré à air, parce que c'est un filtré sec. Utiliser une soufflette air comprimé pour souffler les poussières. Ne jamais brosser le filtré. Lorsque les gaz d'échéppement changent de couleurs intempestivement, changer le filtré à air immidiatement. Ne jamais démarrer le moteur sans filtré à air.
Enlevez le clip ainsi que le boitier de protection, le contrôle apparait
Nettoyer le filtré à air tous les 3 mois, ou 100 heures
CLIP
ELEMENT
Huile de lubricification du moteur :
ATTENTION:
TOUJOURS ARRETER LE GROUPE AVANT LE REMPLISSAGE.
NE PAS FUMER A MOINS DE 2 METRES DU GROUPE ELECTROGENE, LORS DU REMPLISSAGE DU RESERVOIR DE CARBURANT.
NE PAS FAIRE DEBORDER LORS DU REMPLISSAGE DE L'HUILE OU DE L'ESSENCE.
APRES REMPLISSAGE, VERIFIER QUE LES BOUCHONS SOIT BIEN VISSES ET ESSUYER CE QUI A DEBORDE.

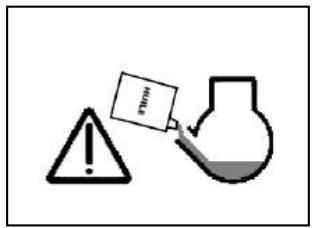

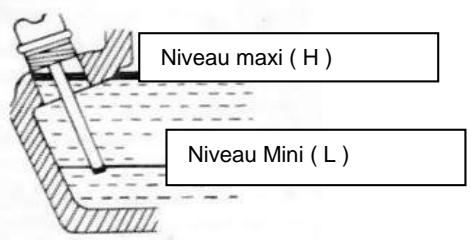

VERIFIER LE BON NIVEAU D'HUILE MOTEUR

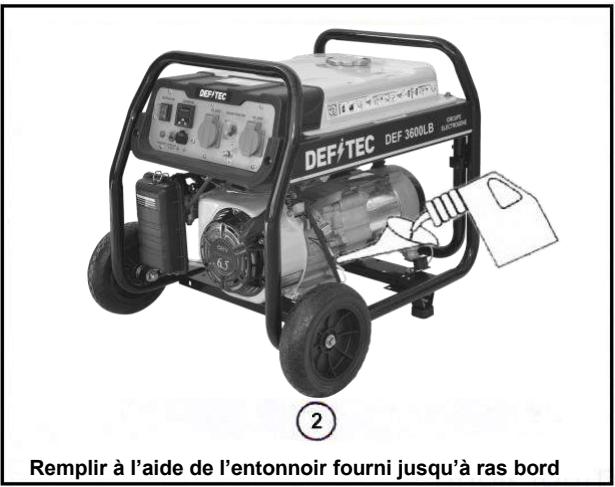

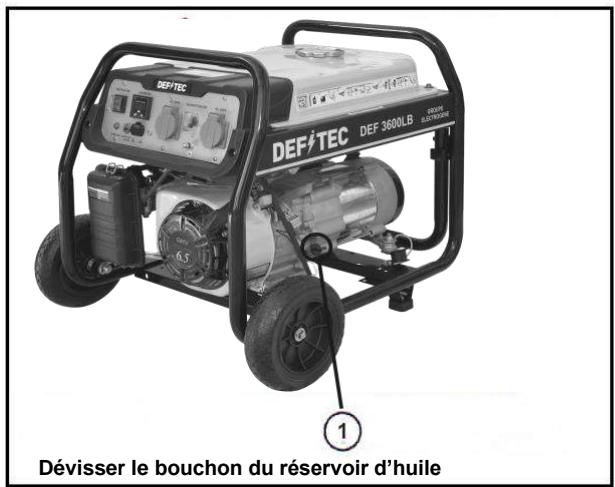

Appareil TOUJOURS livre sans huile.
Avant toute mise en marche, veuillez vérifier le niveau d'huile.
Par mesure de sécurité, veuilles respecter la périodicité d'entretien.
Ne jamais effectuer de réparation ou d'entretien sans l'expérience nécessaire et l'outillage adapté.
Posez le groupe électrogène sur une surface plane et de niveau. Dévissez le bouchon du réservoir d'huile. Remplissez avec l'huile appropriée ce réservoir (aidez-vous d'un entonnoir, ou confectionnez-en un avec une feuille de papier A4), jusqu'à ras bord. Pour contrôle ensuite votre niveau d'huile, dévissez le bouchon d'huile, essuyez-le avec un chiffon propre, replacez le bouchon sans le visser, et regardez si le niveau d'huile se situe entre le plus haut, et le plus bas.
Type d'huile conseillée :
S.A.E. grade 15W30 pour une température ambiente comprise entre -10 et 40^^
SAE grade 10W30 entre -20 et 30C^
NOTE: utilisez de l'huile de bonne qualite et dont le grade correspond au tableau ci-dessus. Si vous n'utilise pas le type d'huile recommendé pour votre environnement, la durée de vie de votre groupe electrogène en sera grandement réduite, avec une usure anormale des segments, du piston, du cylindre, et de l'embiillage.
ATTENTION: ne jamais faire le niveau d'huile, et ouvrir le bouchon du réservoir d'huile, lorsque le moteur fonctionne. VEUILEZ RESPECTER LES CONSIGNES page10 SUR EVACUATION DES FLUIDES
| Modèle | 3600 LB | 3800 LB | 4200 ELB |
| Capacité (litre) huile | 1.10 | 1.10 | 1.10 |
PRUDENCE : votre groupe électrogène est livré sans huile. Mettez à niveau le réservoir d'huile avant le premier démarrage.
Tous les groupes DEFITEC sont équipés d'une protection automatique contre le manque d'huile. Si le niveau d'huile est inférieur au minimum, le moteur arrête de fonctionner. Le moteur de devrait jamais été démarré sans un niveau d'huile suffisant. Si le moteur fonctionne avec un manque d'huile, la température de l'huile augmentera rapidement et anormalement. D'un autre côté, si le niveau d'huile est au-dessus du maximum (groupe electrogène pas de niveau et plan lors du replissage), le moteur tournera anormalement rapidement. Pour toutes ces raisons, il est important de toujours contrôler le niveau d'huile avant de démarrer le moteur.
Avant de démarrer le moteur, soyez sur:
a) Que le groupe electrogène est posé sur une surface plane, et de niveau.
b) Que le groupe electrogène est bien raccordé à la terre.
c) Que le niveau d'huile soit correct.
d) Que le réservoir d'essence soit rempli.
e) Que la ventilation soit suffisante.
f) Qu'aucune prise électrique ne soit branchée au générateur.
g) Que vous n'êtes pas dans un lieux à risque (incendie, local ou maison sans aération)
h) Qu'aucun enfant ne soit proche de vous (il peut prendre cela comme un jeu)
i) Vérifier que rien n'est posé sur le groupe électrogène, que tous les bouchons et boulons soient serrerés.
Si vous avez un doute, ne démarrez pas votre groupe électrogène, et contactez votre revendeur.
PROCEDURE DE DEMARRAGE MANUEL LANCEUR
- Mettre le disjoncteur thermique (n^5^) sur la position ARRET (off)
- Mettre levoyant marche arrêt n^7 en position MARCHE (on)
-
Ouvrir le robinet essence n° 10
-
Mettre la manette STARTER n°8 au minimum completeness a gauche sur Arret. (Cette piece nommée Starter et en fait un levier de colmatage)
- Tirer sur le lanceur n^9 légèrement, jusqu'à partir un point de blocage
- Relâcher lentement le lanceur jusqu'à return complet sur le groupe
- Tirer un coup Sec sur le lanceur, ce qui devrait provoquer le démarrage
- Une fois le groupe demarré, mettez de suite le starter sur Marche et laisser tournier comme cela.
Procédure démarrage ELECTRIQUE de votre groupe électrogène
Préparats pour démarrer
Démarrage ELECTRIQUE
Après avoir rebranché le cable de batterie + rouge enlevé pour le transport La batterie livrée d'origine est une batterie fermée sans entretien prête a l'emploi.
- Débrancher toute prise du générateur.
- Positionner le disjoncteur sur « OFF »
- Ouvrir le robinet sur « ON » (position verticale)
- Positionner le levier de gaz sur « RUN » et appuyer sur le décompresseur
- Tourner la clé de contact dans le sens des aiguilles d'une montre jusqu'à ce que le moteur tourne.
- Lorsque le moteur a demarré, lâcher la clé de contact, et laisser le disjoncteur se réarmer automatiquement.
- Si le moteur cale ou ne démarre pas après 10 secondes, relâcher la clé de contact, attendre 15 seconde, et recommencer l'opération depuis « 4. »
ATTENTION: Ne pas insister plus de 10 secondes de suite avec le démarreur, afin de ne pas décharger la batterie.
ATTENTION : Lorsque le moteur fonctionne, ne jamais toucher au lanceur manuel, ou enclencher la clé de contact, sous cause de graves dommages à votre moteur.
Entretien de la batterie
La batterie se recharge automatiquement, dés que le moteur fonctionne.
Si vous pensez ne pas utiliser votre groupe un certain temps, vous pouvez en fin d'utilisation débrancher le cable alimentation + Rouge.
Pensez à faire fonctionner votre groupe électrogène une fois par mois, afin de lubrifier le moteur, et de recharger la batterie. Sinon, après quelques mois, votre batterie sera déchargée.
RECYCLAGE de la Batterie
En fin de vie, ne jamais jeter la batterie dans la nature ou dans une poubelle.
Ne jamais la metre au feu ou stockée aux intempéries.
Votre distributeur qui vous a vendu le groupe est habilité pour reprendre les villes batteries
UTILISATION EN CLIMAT TROPICAL
Les moteurs 4 temps, ont la particularité de mal supporter le climat tropical.
Hors service, l'essence va vite perdre de sa qualite.
Ce qui empêchera votre groupe de redémarrer et fonctionner correctement.
L'idéal est de purger votre réserve essence et carburateur après chaqueemploi (voir procédure d'arrêt du groupe en fin de journée page 16)
ATTENTION:
Lorsque le moteur fonctionne, ne jamais toucher au lanceur manuel, sous cause de graves dommages à votre moteur.
PROCEDURE D'ARRET DU GROUPE en Fin de Journée
- Pendant que votre groupe continu à tourner
- Fermer le robinet essence n° 10
- Laisser le groupe s'eteindre tout seul, faute d'essence.
Le carburateur va ainsi complètement se vider ce qui évitera tous problèmes d'encrassement dans le cadre d'une longue inutilisation et en facilititera le demarrage
- Remetre le starter en position arrêt
Bien faire fonctionner votre groupe électrogène
Le fonctionnement du groupe electrogène :
Prise en mains de votre groupe électrogène
Eviter les surcharges électriques.
Lorsque vous groupe électrogène est neuf, demander trop d'électricité à votre générateur diminuera sa durée de vie.
Pendant les 20 premières heures de fonctionnement, nous vous recommandons de ne pas faire une demande trop importante d'électricité à votre groupe electrogène.
1) Evitez les surcharges durant les 20 premières heures de fonctionnement.
2) Les vidanges d'huile :
Votre moteur est neuf. Il demande un rodage, et une attention accrue durant les premières heures de fonctionnement. Si vous respectez ces consignes, votre groupe électrogène vous dépannera de nombreuses années.
Faire la première après les 20 premières heures de fonctionnement, ou après le premier mois de fonctionnement. Ensuite, une vidange toutes les 50 heures, et ce 3 fois de suite (donc première vidange après 20 heures, ensuite à 70 heures, 120 h/ et 170 h.) et ensuite une simple vidange toutes les 100 heures, ou tous les trois mois.
NOTE : Avant de vidanger l'huile, faites tourner le moteur 10 minutes pour chauffer l'huile, et la liquéfier.
Vidanger un moteur froid n'est pas efficace. Toutes les impuretés resteront au fond du carter d'huile. Laisser le moteur diesel fonctionner 5 minutes avant de brancher un cable electrique.
Contrôlez la lampe tímoin de manque d'huile.
Pour nos modèles équipés de la protection de manque d'huile, s'il manque de l'huile, le moteur s'éteint. Tant que le niveau d'huile n'est pas corrige, le moteur ne peut pas démarrer.
Inspection pendant le fonctionnement du groupe électrogène.
- Vibrations ou bruits anormaux
- Coloration noire ou blanche de la fumée d'échéppement
- Changement excessif du régime du moteur, lent et rapide.
- Etincelles ou arcs électriques sortants du générateur.
- Peu ou pas de sorties électriques
- Incendie du moteur, ou du groupe electrogène.
- Flamme ou fumée sortant du groupe electrogène.
Si vous rencontres ou constatéz l'une des situations expliquées ci-dessus, stoppez immédiatement le groupe électrogène, et contactez votre concessionnaire.
Vitesse de fonctionnement du générateur.
Le moteur doit fonctionner et tourner à une vitesse correcte pour produit de l'électricité conforme tant en voltage qu'en ampérage et fréquence.
Votre groupe electrogène est equipé de contrôle automatiques, et d'un voltmètre. Avant de brancher un apparéil electrique sur le générateur, contrôle que l'aiguille du voltmètre se situe dans la zone verte du cadran. Si la tension n'est pas correcte, ne branchez aucun apparéil sur le générateur, sous peine d'endommager vos apparéils electriques, et de blesser sérieusement quelqu'un.
Tous les groupes électrogènes ont tendance à baisser de régime, lorsque vous branchez un apparéil électrique. Lorsque la demande électrique s'accroit, le moteur baisse de régime, pour aussi accélérer, et ce jusqu'à ce que l'aiguille du voltmètre revienne dans la zone verte, pour revenir ensuite à une rotation normale du moteur. Cette légère baisse de voltage ne gène pas le fonctionnement de l'éclairage et de l'électroménager, mais peux endommager des apparëls informatiques etlectroniques non protégés par un onduleur.
La sortie électrique peut être contrôle avec un voltmètre portable. La fréquence peut être aussi contrôle simplement avec une pendule électrique équipée d'une trotteuse pour les secondes. Un retard ou une avance de plus de 2 secondes par minute indiquera une fréquence électrique mal réglée. Pour effectuer tout réglage sur le groupe electrogène, contactez votre revendeur
Entretien du groupe électrogène
Le groupe électrogène doit être mis en fonctionnement toutes les 4 semaines.
Allumez le groupe électrogène et laissez-le fonctionner durant au minimum 15 minutes.
Cette simple opération d'entretien permettra de supprimer l'humidité stagnante dans le moteur et le générateur, et de tener opérationnel votre groupe électrogène lorsque le besoin s'en fera sentir.
La fourniture d'énergie électrique
Déterminer votre besoin total d'énergie électrique
Il est important de déterminer précisé le total de votre besoin en électricité, avant de raccorder le groupe électrogène à votre réseau.
2 facteurs principaux détermineront la durée de vie de votre groupe électrogène :
La surchauffe du générateur dû à une demande trop importante, et un environnement agressif contre les isolants internes du générateur. Si la demande électrique est constamment trop importante, le câblage électrique interne du générateur deviendront excessivement chaud, et entraînera une chute de la production électrique, et ensuite provoquera un court circuit, et la panne du générateur, et une résistance moins importante à la corrosion d'éléments externes.
Toujours comparer les indications de puissance inscrites sur la plaque du groupe électrogène avec le total de la consommation engendree par vos apparecs eletrique et inscribe aussi sur les plaques de ces matériels. En plus, certains équipements electriques consomment reallement entre 3 et 10 fois plus de watt qu'inscrits sur leur plaque ; la consommation de watt est influencée par le rapport et l'efficience de puissance.
NOTE :
Si la puissance en watt n'est pas indiquée sur la plaque de l'appareil a utiliser, la consommation approximative peut être déterminée par le calcul suivant :
Quand sont connectés des apparéils comme des lampes incandescentes, ou des moteurs électriques commun, la capacité maximale du générateur est observée.
Quand sont connectées des lampes fluorescentes (néon) ou à gaz ou mercury, des moteurs à inductions, ou des transformateurs, la puissance maximale du groupe électrogène doit être multiplie par 0,60.
Démarrage des moteurs électriques :
Les moteurs électriques requiérènt beaucoup plus de courrant (ampérage) pour démarrer. Certains moteurs, notamment les monophasés à condensateur, sont justeur dur pour démarrer, et demande 5 à 10 fois plus de puissance électrique pour se lancer. Les moteurs à induction sont les plus simples à démarrer, et ne demandent que de 1.5 à 2.5 fois sa puissance en ampérage.
Le générateur réagit à plusieurs surcharges différentes sur son amplitude de puissance. Lorsque le générateur est en surcharge, il ne peut pas amener un moteur électrique à se lancer. Le générateur répond efficacement à une sur demande brève, par une augmentation du régime. Mais si cette surcharge dure, le moteur peut caler, sinon, le moteur électrique pourra être endommagé rapidement. Ainsi que le générateur.
Faire fonctionner le générateur dans ces conditions ne pourra qu'endommager les stators ainsi que les rotors. Si la surcharge ne dure que quelques secondes, le générateur ne sera pas endommagé s'il arrive à lancer le moteur électrique. Si le démarrage d'un moteur électrique est difficile, débrancher tous les autres branchements électriques, et essayer de nouveau de lancer le moteur.
Rallonges et cables électriques :
Utilisez des cables à gaine couples et résistants conforme à la norme IEC 60245-4
En règle générale la section devra être de 25 mm2 pour un cable nu et de 16 mm2 pour un cable isolé.
Lorsque l'électricité doit apporter à une certaine distance du générateur, si les sections du cablage de la rallonge sont insuffisantes, cette dernière pourra être endommagée. La bonne rallonge sera définie avec un rapport distance/Ampérage, comme indiqué dans le tableau suivant :
(ATTENTION LA RALLONGE DEVRA TOUJOURS ETRE COMPLETEMENT DEROULEE DURANT LE TRAVAIL).
| Courant Puisance | Section M² du fil, longueur de la rallonge |
| Amps à 240 volts | Watts | 80 mètre | 50 m | 30 m | 20 m |
| 10 | 2400 | 8 | 4 | 4 | 2.5 |
| 15 | 3600 | 10 | 8 | 6 | 4 |
| 20 | 4800 | 10 | 8 | 6 | 6 |
| 25 | 6000 | 12 | 10 | 8 | 6 |
| 30 | 7200 | 12 | 10 | 10 | 8 |
Application en courant alternatively
1/ Observer l'indication du voltmetre. L'aiguille doit rester dans la zone verte
2/ Lorsque vous connectez le générateur, suivez l'ordre suivant :
Branchez en premier les apparèils à force puissance, et déterminez par les plus faibles. Si pendant cette opération, le moteur augmente rapidement de régime et se stabilise au régime normal, c'est normal, s'il augmente et ensuite chute en régime, débranchez immédiatement le dernier branchement, et recherchez la cause du problème.
3/ Si vous branchez les trois phases d'un compteur sur la phase du générateur, respectez impératifement les règles suivantes :
Chaque phase ne doit pas etre supérieure à 1/3 de la puissance du générateur.
Et la différence de puissance entre vos phases ne doit pas excéder 20% . Chaque phase ne doit pas être supérieure à 1/3 de la puissance du générateur.
Et la différence de puissance entre vos phases ne doit pas excéder 20% .
ATTENTION: Une inégalité importante entre les phases pourra endommager définitivement votre générateur.
Si vos branchements électriques entrainent le déclenchement du disjoncteur thermique, il est nécessaire de débrancher quelques appareils, et d'attendre quelques instants avant de pouvoir réarmer le disjoncteur. Si durant le fonctionnement, l'aiguille du voltmètre persiste en zone rouge, haute ou BASSE, il faut étendre le générateur, et le rapporter chez votre vendeur.
La fourniture d'énergie électrique
Utilisez ce tableau pour calculer la consommation moyenne dont vous avez besoin.
| Appareil | Consommation en Watt |
| Climatiseur 12000 BTU | 1700 (a) |
| Chargeur de batterie (20amp) | 500 |
| Scie circulaire | 1200 |
| Scie sauteuse | 800 |
| Cafetière | 1000 |
| Compresseur (1HP) | 2000 (a) |
| Compresseur (3/4 HP) | 1800 (a) |
| Compresseur (1/2 HP) | 1400 (a) |
| Fer à friser | 700 |
| Lave vaiselle | 1200 |
| Cloueur électrique | 1200 |
| Chauffage 1 élément | 1500 |
| Four | De 1000 à 4000 (a) |
| Freezer | 800 (b) |
| Sèche cheveux | 1200 |
| perceuses | De 300 à 2000 |
| Ordinateur | 200 |
| Machine à laver le linge | De 1000 à 2500 (a) |
| Nettoyeur haute pression | 1000 (a) |
| Ampoule à incandescence | 100 |
| Four microonde | 1000 |
| Pistolé à peinture airless (1/3HP) | 600 (a) |
| Radio | 200 |
| Télévision | 500 |
| (a) pour démarrer, ces apparils demandent entre 3 et 10 fois cette puissance.
(b) Ces apparils demandent environ 15 minutes pour redémarrer après une coupure électrique. |
Application en courrant continu :
Les deux bornes de courant continu procurent du 12 volts, 8.3 ampères.
La borne rouge est le pole positif.
Cette sortie de courant continu peut être utilisée pour recharger une batterie 12 volts de maximum 8 Ampères, ou brancher simplement un apparéil 12 volts.
Charger une batterie
Produit des gaz incolores explosifs qui peuvent provoquer la cécité et des blessures. Ne produit aucune étincelles, flamme, et ne pas fumer à moins de 5 mètres de la batterie en charge.
L'ordre à suivre pour éviter la production d'étinçelles est le suivant :
Pourmettre en charge la batterie,brancher en premier les cables sur la batterie,et ensuite au generateur. Pour debrancher la batterie rechargée,suivre la marche inverse.
La recharge des batteries doit se faire en un lieu aéré. Avant demettre en charge, ouvre les bouchons de la batterie qui ferment les compartments d'electrolyte. Si la température de l'électrolyte (l'acide) en charge atteint 45^ , stoppez le chargement.
Maintenance
Maintenance régulière :
Pour conserver toute groupe electrogène en bon etat de marche, il est important de respecter les inspections et maintenances decrites dans le tableau ci-dessous.
ATTENTION: Avant de faire ces révisions, éteignez votre groupe electrogène.
Après usage du groupe électrogène, il est recommendé de passer un coup de chiffon propre sur l'ensemble de la machine, afin de prévenir toute corrosion.
La maintenance du générateur est inexistante
Certaines opérations de maintenance énoncées dans le tableau suivant demandent un retour atelier de votre machine
| Chaque jour | Le 1er mois ou après 20 h | Le 3e mois ou après100h | Le 6e mois ou après500h | Chaque année ou après 1000h |
| Niveau essence | X | | | | |
| Niveau d'huile | X | | | | |
| Serrer les boulons | X | | | X | |
| Vidange d'huile | | X la 1e, et 3 fois tous les 50h | | | |
| Changer le filtré à air | | | X | | |
| Contrôler les durites | | | | X | X les changer |
| Réglage des soupapes d'admission | | X | | | |
| Rectifier soupape d'échévement | | | | | X |
| Remplacer les segments | | | | | X |

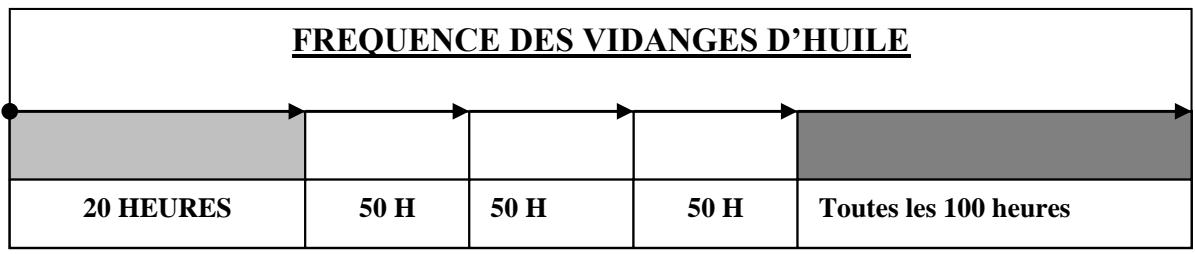

Vidange de l'huile:

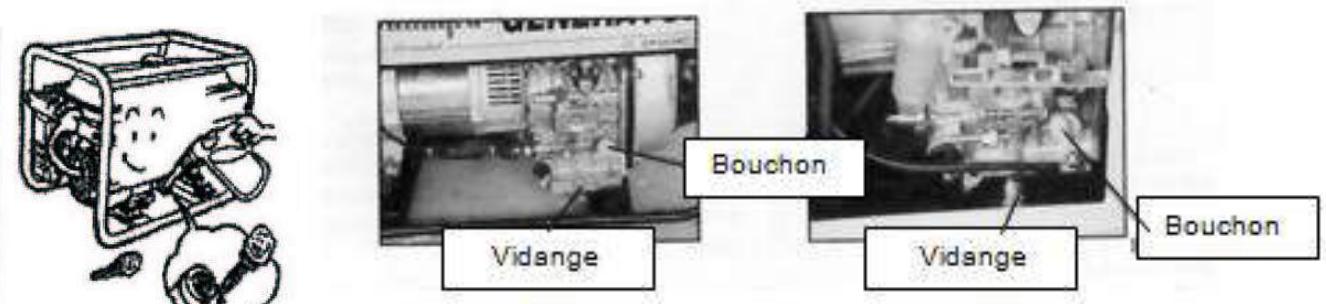

Un bouchon de vidange se situant à la base du bloc moteur est utilisé pour cette opération. Pour vidanger l'huile de votre moteur, faites-le fonctionner 10 minutes. Eteignez-le, attendre 5 mn, et dévissez le bouchon, en ayant positionné en dessous de ce bouchon, un réceptacle.
Revisser le bouchon, et replissez avec l'huile neue appropriée.
Nous recommendons de changer l'huile après les premières 20 heures de fonctionnement, ou après le premier mois d'utilisation. Ensuite, une vidange toutes les 50 heures, et ce 3 fois, et ensuite toutes les 100 heures.
Problèmes et réparations :
Si vous avez quelques problèmes ou question avec votre groupe électrogène, contactez votre revendeur, ou écrivez directement au distributeur initial, adresse reprise sur la notice.
Merci de nous procurer les informations suivantes :
Modèle et numéro de série du générateur,
Ce numero de série, et type sont inscrits,grave sur le bas du bloc moteur, et Reprisesur l'etiquette fixeessur le tableau de commande.
| Cause | Remède |
| Le généur ne produit pas d'électricité | Le disjoncteur est sur positon « OFF » | Enclencher le disjoncteur |
| Mauvais contact des prises électriques | Ecarter les fiches des prises |
| Le généateur n'atteint pas son régime normal | Régler la butée de ralenti du moteur diesel |
| Le fusible est grillé | Le remplacer |
| Voltage trop bas | Le généateur n'atteint pas son régime normal | 1/ Pousser le levier de ralenti manuellement2/ Ajuster légersement la vis de butée du ralenti |
| Le voltmètre est cassé, et l'aiguille ne fonctionne plus | Contrôler le voltage avec un voltmètre portatif |
| Manque d'huile ou trop d'huile | Ajouter ou retirer de l'huile, pour positionner le niveau entre les repères « H » et « L » sur le bouchon/jauge |
| Le régulateur de vitesse, saute et passer en positon « OFF » | Ajuster le crochetch |
Préconisations d'utilisation générales
Defitec
Nos groupes sont réservés à des usages domestiques pour particuliers
Groupes destinés à remplaçer provisoirement une alimentation EDF en cas de coupure de réseaux.
Eneldom cas ces groupes ne doivent alimenter une installation fixe permanente
(alimentation d'une maison en continu).
Ces groupes ne sont pas destinés à des utilisations intensives.
NE JAMAIS RACCORDER EN DIRECT UNETÉVISION OU UN APPAREIL À VARIATEUR ÉLECTRONIQUE SUR NOS GROUPE SANS PASSER PAR UN ONDULEUR OU UN REDRESSEUR INVERTER
DOMAC décline toute responsabilité en cas de détérioration d'un produit ou installation en amont non compatible avec nos groupes.
L'entretien et vidanges des produits devront également être scrupuleusement respectés selon la notice jointe avec le groupe.
GARANTIE
Sous reserve d'une bonne utilisation, tous nos appareils CARBURANT sont garantis 1 AN ou 1000 heures de travail (visible sur cadran hora).
Tous nos groupes sont livres sans huile ni essence.
(SONT EXCLUES LES PIECES D'USURES)
Lanceurs
- Charbons
- Bougies
- Filtres
-Roues et patins de chassis
Batteries
GUIDE DE CHOIX
Équivalences (facteur de marche 1)
1CV±736W
1 KVA ± 800 W
DETERMINER LA PUISSANCE DE VOTRE GROUPE
Pour calculer la puissance nécessaire au démarrage, on multiplie la puissance nominale par un coefficient de démarrage dépendant du type d'appareil utilisé.
| Coefficients de démarrage pour apparèils domestiques* |
| Ampoule électrique | 1 | Four à micro-ondes | 1,5 |
| Néon | 3,5 | Chauffe eau | 1 |
| Chaudière (la pompe) | 3,5 | Réfrigérateur | 3,5 |
| Convecteur | 1 | Climatisationur (mobile) | 4 |
| Perçuse | 1,5 | Lave linge | 3 |
| Congélateur | 3,5 | Aspirateur | 1,5 |
*donnés à titre indicatif
Coefficients de démarrage pour apparéils professionnelles*
| Perforateur burineur | 3,5 | Bétonnière | 3,5 |
| Poste à souder (maxi 160 Amp) | 2 | Meuleuse / Ponceuse | 3 |
| Compresseur | 3 | Nettoyeur haute pression | 4 |
- Données à titre indicatif (un apparéil peut avoir une puissance d'appel nominale différente de la puissance réelle de fonctionnement)
Ex: 1 réfrigerateur de 300 W a besoin de 3,5 x 300 W au démarrage soit 1050 W.
La société DOMAC déclare que les produits mentionnés ci-dessous : GROUPE ELECTROGENE : DEF3600LB / DEF3800 LB / DEF4200 ELB
Sont conformes aux exigences des directives européennes suivantes :
2006/42/CE: Sécurité machines
2014/35/UE : Sécurité électriche basse tension
2010/26/CE : Emissions polluantes
2014/30/UE : Compatibilité electromagnétique
2000/14/CE : Emissions sonores
Et évalués selon les normes applicables en vigueur suivantes :
EN ISO 8528-13 : 2016 : Groupes électrogènes entrainés par moteurs alternatifs à combustion interne – sécurité
ISO 8528 (1 à 8): 2016: Groupes électrogènes à courant alternatif entrainés par moteurs alternatifs à combustion interne
ISO 3744 : Determination des niveaux de puissance acoustique
EN 55012 : 2007/A1 : 2009 : Véhicules, bateaux et moteurs à combustion interne - Caracteristiques de perturbation radioélectrique - Limites et méthodes de mesure pour protection des récepteurs extérieurs
EN 61000-6-1:2007:Compatibilité electromagnétique
Tableau acoustique selon la procEDURE de mise en conformité à la directive 2000/14/CE
| DEF3600LB | DEF3800LB | DEF4200ELB |
| Puisance assignée PRP | 2,5 KW | 3 KW | 4 KW |
| Niveau de puissance acoustique mesuré LWAm : | 73 | 73 | 73 |
| Niveau de puissance acoustique garanti LWAg : | 96 | 96 | 96 |
Organisme notification :
Intertek Testing & Certification Ltd.
Davy Avenue, knoulhill, Milton Keynes - MK5 8NL
Tel. +44 (0)1908857777 - Fax. +44 (0)1908857930
Web : www.uk.intertek-etlsemko.com
Dossiers techniques disponibles auprès de Monsieur Patrice LE PONNER
Vierzon 15/09/2018
Philippe BORIES
Président Directeur Général - Chairman and managing director
Importé par :
DOMAC
53 route de Foecy - Zi des Forges
18100 VIERZON - France
Notice Facile
