CONFORT - TURBO - THVEL630ST THVEL640ST - Ventilateur THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	THOMSON
Modèle	THVEL630ST / THVEL640ST
Alimentation	220-240 V~ 50-60 Hz
Puissance	45 W (THVEL630ST) / 60 W (THVEL640ST)
Nombre de vitesses	4 (Lente, Rapide, Turbo, Confort/Silencieux)
Oscillation	Oui (bouton d'oscillation)
Débit d'air maximal	39,7 m³/min (THVEL630ST) / 70,0 m³/min (THVEL640ST)
Niveau sonore	54,9 dB(A) (THVEL630ST) / 60,0 dB(A) (THVEL640ST)
Vitesse maximale de l'air	2,84 m/s (THVEL630ST) / 2,65 m/s (THVEL640ST)
Classe électrique	Classe II
Utilisation	Intérieur domestique
Assemblage requis	Oui (grille, pale, base)
Nettoyage	Débrancher, nettoyer lames et grilles avec eau, sécher
Sécurité	Ne pas insérer d'objets, éviter l'eau, débrancher avant entretien
Garantie	Ne couvre pas l'usure, mauvaise utilisation, réparation non autorisée
Conformité	Directives 2014/35/UE et 2014/30/UE
Cordon d'alimentation	Détachable, remplacer par professionnel si endommagé
Accessoires fournis	Grille avant et arrière, pale, base, anneau de cerclage, vis
Stockage	Endroit frais et sec
Réparabilité	Ne pas démonter soi-même, contacter le SAV

FOIRE AUX QUESTIONS - CONFORT - TURBO - THVEL630ST THVEL640ST THOMSON

Comment assembler le ventilateur ?

Suivez les étapes dans la notice : fixez la grille arrière au moteur, placez la pale, installez la grille avant et l'anneau de cerclage, puis fixez le tout sur la base. Assurez-vous que l'appareil est débranché avant l'assemblage.

Quelles sont les vitesses disponibles ?

Le ventilateur propose 4 vitesses : Lente (1), Rapide (2), Turbo et Confort/Silencieux. Utilisez le sélecteur rotatif pour choisir.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Démontez les grilles et les pales (en sens inverse du montage). Nettoyez avec de l'eau et un chiffon doux. Séchez soigneusement avant de remonter. N'utilisez pas de produits chimiques.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que l'appareil est branché sur une prise 230 V fonctionnelle. Assurez-vous que le sélecteur de vitesse n'est pas sur la position arrêt. Si rien ne se passe, contactez le service après-vente – ne tentez pas de réparer vous-même.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu pour un usage intérieur domestique uniquement. L'exposition à la pluie ou à l'humidité peut provoquer un risque d'électrocution.

Comment régler l'oscillation ?

Appuyez sur le bouton d'oscillation situé sur le boîtier moteur pour activer ou désactiver le mouvement de gauche à droite.

Quelle est la différence entre les modèles THVEL630ST et THVEL640ST ?

Le THVEL630ST a une puissance de 45 W et un débit d'air de 39,7 m³/min, tandis que le THVEL640ST a 60 W et 70,0 m³/min. Le THVEL640ST est donc plus puissant.

Le ventilateur est-il bruyant ?

Le niveau sonore est de 54,9 dB(A) pour le THVEL630ST et 60,0 dB(A) pour le THVEL640ST. Cela correspond à un bruit modéré, comparable à une conversation normale.

Puis-je réparer moi-même le ventilateur ?

Non, n'essayez jamais de démonter ou réparer l'appareil vous-même. Toute intervention par une personne non qualifiée annule la garantie. Contactez le fabricant ou un professionnel agréé.

Comment entretenir le ventilateur en fin de saison ?

Nettoyez les pales et grilles, séchez-les, puis rangez le ventilateur monté dans un endroit frais et sec. Débranchez le cordon et enroulez-le soigneusement.

MODE D'EMPLOI CONFORT - TURBO - THVEL630ST THVEL640ST THOMSON

Veuillez lore attentivement la notice d'utilisation avant d'utiliser cet apparéil. Veuillez conserve ces instructions pour toute future ↔ équence.

Ce produit est conforme aux exigences essentielles de la directive 2014/35/UE. (abrogeant la directive 73/23/CEE modifie par la directive 93/68/CEE) et 2014/30/UE (abrogeant la directive 89/336/CEE).

AVERTISSEMENT !!!

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

La fiche de prise de courant du cable d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entrepreneire les opérations d'entretien.

RÉGLES DE SECURITÉ

Le produit doit être installé en respectant les règles nationales d'installation.

Cétapanpeil estuniquementdestinéàuneutilisationdomestiqueetintérieure.

1. Montez-le complètement avant de lemettre en marche.

2. Avant la connexion de l'ordinateil, contrôleursi :

3. la tension de raccordement est bien la même que celle de la plaque signalétique,

4. la prise et l'approvisionnement en courant sont adaptés à l'expérience,
5. la fiche du cable est adaptée à la prise de

courant (L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 230 Volts (50 Hz).

1. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.
2. Veillez à ce que le ventilateur soit placé sur une surface stable lorsqu'il est en marche.
3. N'utilisez pas votre ventilateur pres d'une fenêtre. La pluie pourrait cause un risque de chocoléctrique.
4. Ne jamais laisser le ventilateur fonctionner sans surveillance.
5. Pour des raisons de sécurité, il est IMPERATIF de tous jours restorer la fiche de la prise lorsqu'el'appareil n'est pas utilisé, avant de le nettoyer ou avant toute maintenance.
6. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage qui poursaient facilement abimer ou déformer votre apparéil.
7. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.
8. Ne pas utiliser l'appareil avec un cable ou une fiche endommagé.

9. N'essayer jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non compétente, la garantie est annulée.

10. Débranchez le ventilateur lorsque vous le déplacez.

11. Ne jamais laisser fonctionner cet apparéil en présence ou à la portée d'enfants sans surveillance.
12. L'appareil et la grille ne doivent pas etre démontés pour l'entretien ou le nettoyage.
13. Les appareils ne sont pas destinés à être mise en fonctionnement au moyen d'une minutesie extérieure ou par un système de commande à distance séparé.
14. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.
15. Ce produit est conforme aux exigences imposées par les directives 2014/35/UE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/UE (abrogeant la directive 89/336/CEE).
16. AVERTISSEMENT !!! Si le cable d'alimentation est endommagé, il doit être remplaced par le

fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

1. La fiche de prise de courant du cable d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entrepreneire les opérations d'entretien.
2. Une fois que l'apparèil est_assemblé, il est interdirit de démonter les grilles.
3. Cet apparéil est destiné à être utilisé dans des applications domestiques et interieures.
4. Pour un assemblage correct de l'appareil, veuillez vous reférer au paragraph correspondant à la page 8.
5. Pour les instructions de nettoyage et d'entretien, veuillez vous reférer au paragraphe nettoyage et entretien à la page 10.
6. Les instructions d'emploi doivent être fournies et conserver avec l'appareil afin que celui-ci puisse être utilisé sans danger.
7. S'assurer que le ventilateur est débranché de la prise de courant électrique avant dePTRRer la grille.

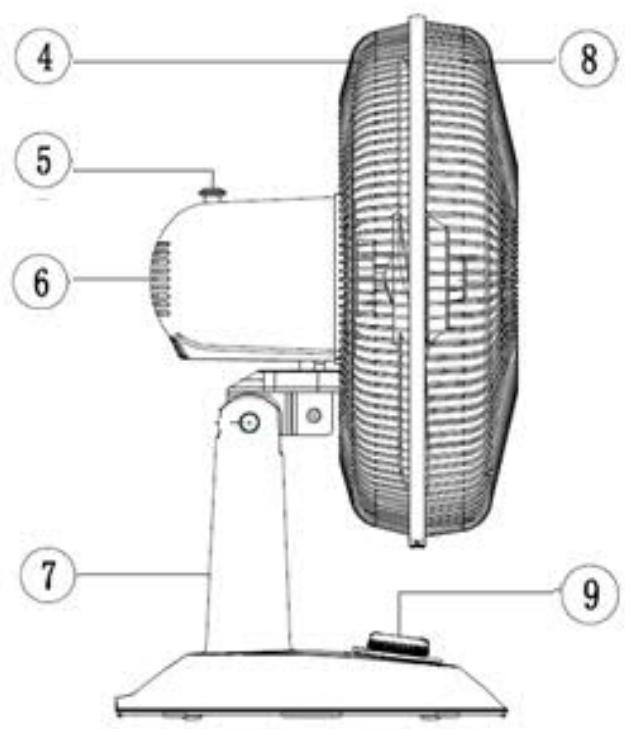

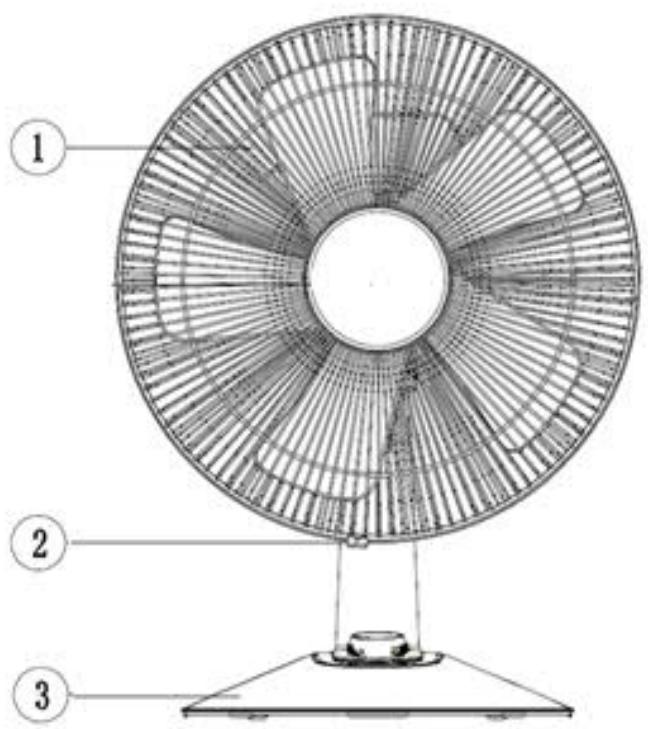

1. Pales
2. Vis de verrouillage du cerclage
3. Base
4. Grille arrête

5. Bouton d'oscillation

6. Boitier moteur

7. Corps principal
8. Grille avant

9. Réglage de vitesse

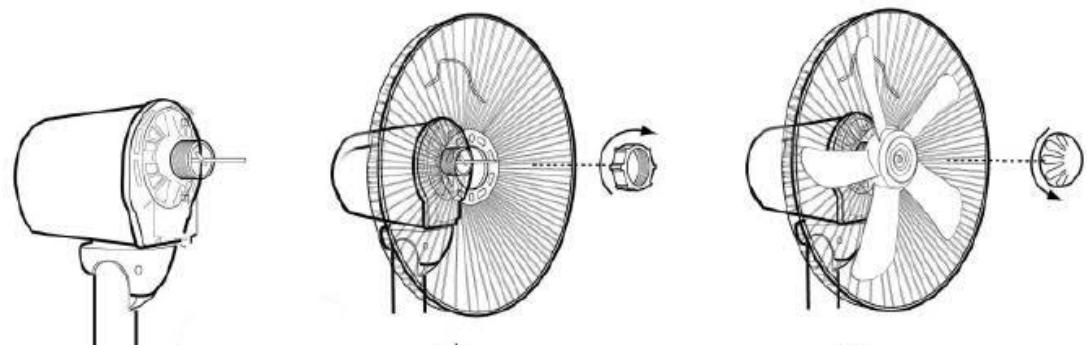

10. Retirez le contre-écrou du carter moteur. Dévissez dans le sens inverse des aiguilles d'une montre.

11. Placez la grille arrête sur le carter moteur en veillant à bien positionné les ergots du carter dans les trous de guidage de la grille.
12. Serrez fermement (dans le sens des aiguilles d'une montre) le contre-écrou pour fixer la grille arrête.
13. Positionnez la pale du ventilateur sur l'arbre du moteur en plaçant les encoches de la pale dans l'axe traversant l'arbre du moteur.
14. Serrez à l'aide de l'écrou inverse (dans le sens inverse des aiguilles d'une montre et bien bloquer la pale.

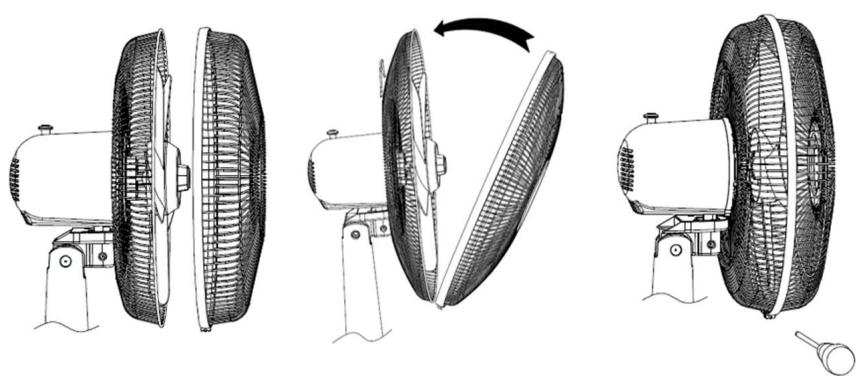

• Placez la grille avant et installez l'anneau de cerclage en plastique autour des grilles pour les maintainir. Veillez à bien positioner les rebords des 2 grilles dans les 2 encoches de l'intérieur du cerclage.
• Serrez la vis de verrouillage du cerclage pour fixer l'anneau.

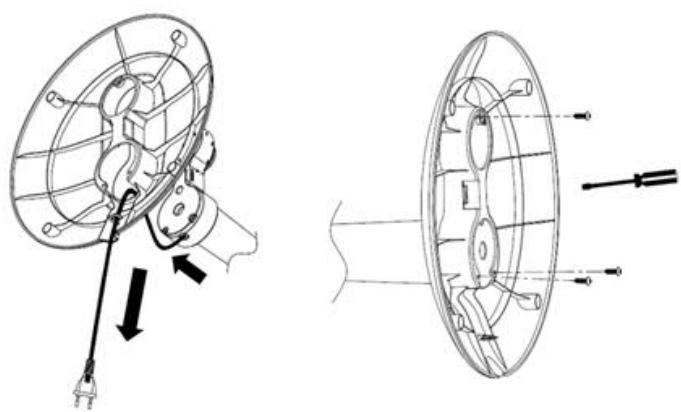

• Faites traverser le cordon d'alimentation à travers la base, puis assembler le corps principal du ventilateur sur la base en faisant correspondre les points de fixation, bien le clipser puis fixer avec les vis.

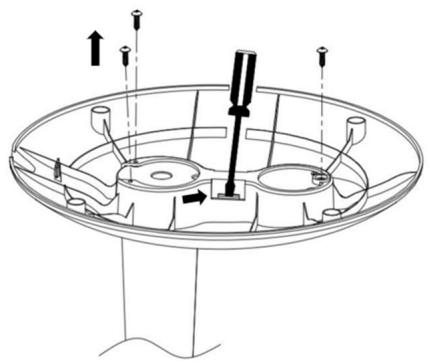

• Desserrez les vis.
• À l'aide d'un tournevis, déclipser les points de fixations sur les deux côts jusqu'à ce que les clips soient libérés.

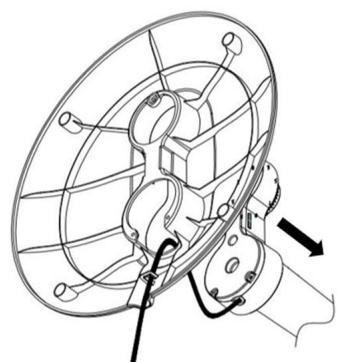

• Retirer verticallyment le corps principal.

INSTRUCTIONS DE FONCTIONNEMENT

• Branchez le cordon d'alimentation dans une prise murale adaptée.

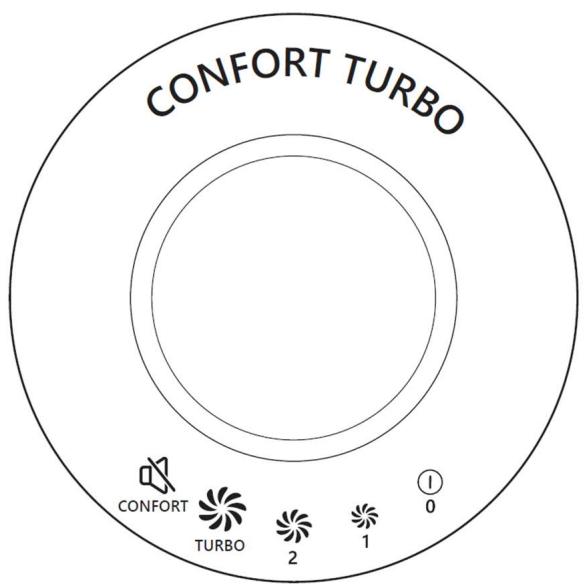

  Touner le selecteur de vitesses pourCHOISIR LA VITSE SÉSIRÉE:

1 -Lente; 2 -Rapide; -Turbo; CONFORT -Silencieux

• Pour garder le ventilateur dans les mêilles conditions, nous recommendons de nettoyer les lames et grilles une fois par mois (le cas échéant).
  Assurez-vous que le ventilateur est eteint lorsque vous etes pret a nettoyer. Pour demonter suivre le processus inverse a celui decrit dans la section d'installation.
• Nettoyez les lames et les grilles de rinçage avec de l'eau et sécher soignement avant de remonter.
• Enregistrer le ventilateur monté dans un endroit frais et sec.

SPECIFICATIONS TECHNIQUES :

Modèle n°	THVEL630ST	THVEL640ST
Alimentation	220-240V~50-60Hz	220-240V~50-60Hz
Puissance	45 W	60 W
Classe II

THVEL630ST

Description	Symbole	Valeur	Unité
Débit d'air maximal	P	39,7	m3/min
Puisance absorbée	P	38,7	W
Valeur de service	SV	1,03	(m3/min)/W
Consommation d'électricité appliceil éteint	POFF	0	W
Niveau de puissance acoustique	LWA	54,9	dB(A)
Vitesse maximale de l'air	c	2,84	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 EN 60704-2-7:1998
Coordonnées de contact pour tout complément d'information	Schneider consumer group, 12 rue Jules Ferry, 93110 Rosny sous Bois, France

THVEL640ST

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	70,0	m3/min
Puisance absorbée	P	58,2	W
Valeur de service	SV	1,2	(m3/min)/W
Consommation d'électricité appliceil éteint	POFF	0	W
Niveau de puissance acoustique	LWA	60,0	dB(A)
Vitesse maximale de l'air	c	2,65	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 EN 60704-2-7:1998
Coordonnées de contact pour tout complément d'information	Schneider consumer group, 12 rue Jules Ferry, 93110 Rosny sous Bois, France

Ce logo apposse sur le produit signifie qu'il s'agit d'un apparéil dont leTraitement en tant que déchet rentre dans le cadre de la directive2012/19/CE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitemment de ce produit.
• Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et electronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise à votre disposition.

La garantie ne couvre pas les pieces d'usure du produit, ni les problèmes ou les dommages résultat de:

(1) déteriorations superficielles dues à l'usure normale du produit ;
(2) défauts ou déteriorations dus au contact du produit avec des liquides et dus à la corrosion provoqué par la rouille ou de présence d'insectes;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés;
(4) toute opération propre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte;
(5) toute utilisation d'accessoires non fournis ou nonapprovés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Pour en savoir plus : www.quefairodedemesdechets.fr

Importé par Schneider consumer group, 12 rue jules ferry, 93110 Rosny sous bois, France. THOMSON est une marque de Technicolor SA utilisée sous licence par Schneider consumer group.
