MODE D'EMPLOI NEO 55 E SUPRA

Cet apparéil a été étudié avec soin. Pour tirer tous les avantages que vous étés en droit d'en attendre et pour votre sécurité, lisez attention la présente notice d'installation et d'utilisation avant d'entreprenevre les travaux de mise en place.

L'appareil sera obligatoirement raccordé par des éléments adaptés, à un conduit de fumées individuel propre à l'appareil. Des accessoires sont également disponibles dont certains doivent être prévus avant l'installation.

- MISES EN GARDE -

Cet apareil est destiné à brûler du bois, enaucn cas il ne pourra servir d'incinérateur ou brûler des combustibles liquides, du charbon ou dérivés.
Respecter toutes les reglementations locales et nationales ainsi que les normes européennes (1) lors de l'installation et de l'utilisation de l'appareil.
L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement).
- Avant d'acceder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.
Cet appeil doit etre installe conformement aux specifications des normes en vigueur. L'installation par un professionnel qualifie est recommandee.
- Les instructions de la presente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice.
- La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.
- Sont spécifique interdits
- L'installation de matieres pouvant etre detertiorees ou alterees par la chaleur (mobilier, papier peint, boiseries...) a proximite immediate de l'appareil.
- La mise en place d'un récapacitéur de chaleur de quelque type que ce soit, autre que ceux préconisés par le fabricant.
- L'utilisation de tout combustible autre que le bois naturel.
- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pieces de rechange recommandées par le fabricant.
- Le non-respect de ces indications entraine l'entière responsabilité de celui qui effectue l'intervention et le montage.
- Les installations dans les lieux publics sont soumises au règlement sanitaire département, déposé à la préfecture de votre région.
- Le fabricant se réserves le droit de modifier, sans préavis, la presentation et les cotes de ses modèles ainsi que la conception des montages si nécess- saire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent etre produits sans son autorisation écrite.
(1) En France NF-DTU 24.1 traitant des conduits de fumées, NF-DTU 24.2 traitant des cheminées équipées d'un foyer fermé ou insert; NF-EN 13229 Foyers ouverts et inserts à combustible solide (disponibles à l'AFNOR).

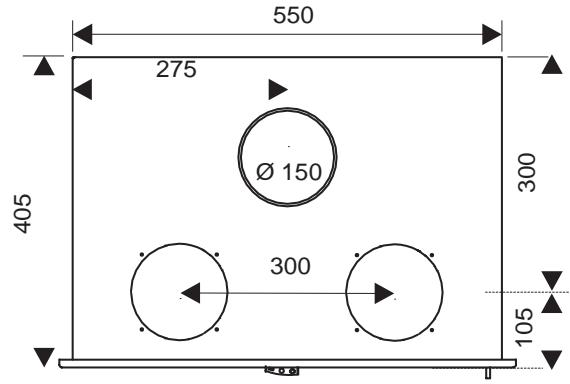

1.1

1. CARACTERISTIQUES TECHNIQUES

FOYER INSERT	NEO 55E
Catégorie du foyer	Intermittent
Puisance calorifique nominale(1)	5,6kW
Fonctionnement portefermée exclusivement	Oui
Température moyenne des fumées portefermée	254° C
Rendement	78%
Débit massique des fumées	6,3 g/s
Taux CO (13% O2)	0,12 %
Poussières (13% O2)	4 mg/Nm3
Combustibles
Taille des bûches	33 cm
Consommation horsaire nominale	1,2 kg
Intervalle de rechargement	45 mn
Combustibles interdits	tous les autres dont charbons et dérivés
Caracteristiques du conduit de fumées
Diamètre nominaldépart des fumées	mâle 150 mm
Diamètre départ distributeur air chaud	150 mm
Diamètre buse d'air de combustion	75 mm
Dimensions minimales du boisveau	20 x 20 cm
Ø mini tubage ou conduit métallique isolé	150 mm
Hauteur mini au-dessus du foyer	4 m
Dépression (10 Pa = 1 mm CE)
Allure nominale	12 Pa ± 2 Pa
Allure réduite	6 Pa ± 1 Pa
Maxi admissible	20 Pa
Poids net/brut	88 kg/99 kg
Plaque signalétique	dans boîtier dendrier
Accessoires fournis
Main froide	oui
Traverse inférieure du cadre (4 vis)	oui
Buses de raccordement d'air de combustion Ø 75	oui
Options disponibles
Kit turbine 220-240 V - 50 Hz	option Turbine Néo
Buses de distribution d'air chaud (Ø 125 ou Ø 150)	option
(exclusivement pour montage en foyer)
Kit de protection de poutre	option

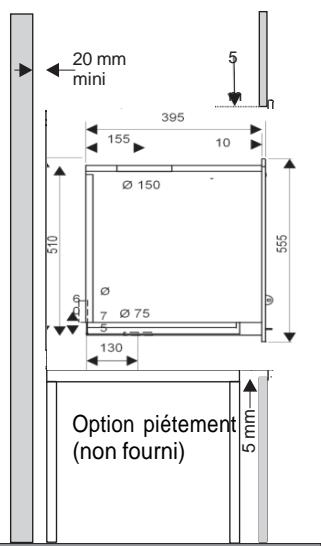

Piètement	option PS 55

(1) Puissance nominale en fonctionnement porte fermée, combustible bois selon essais suivant NF-EN13229.
(2) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poèle fermé; NF EN13229 traitant des poëles à combustible solide. (Disponibles à l'AFNOR).

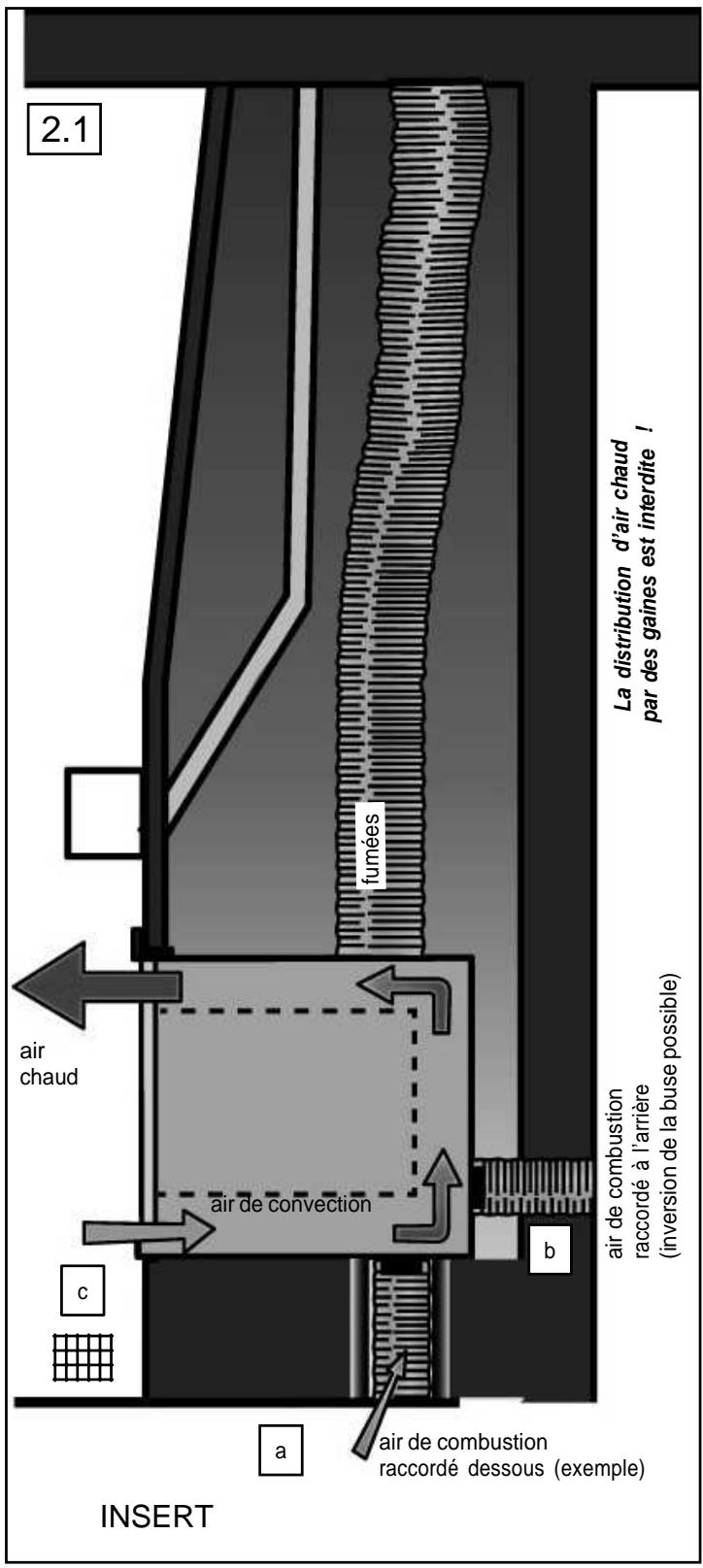

2. PRINCIPLE DE RACCORDEMENT

L'installation de l'appareil de chauffage etanche est possible en insert dans une cheminée existante ou en foyer dans un habillage adapté.

L'air de combustion peut être raccordé (buse 75) dessous ou à l'arrière du foyer ou prélevé dans le local (non raccordé). Si l'air de combustion n'est pas raccordé, une arrivée d'air est obligatoire dans le local pour alimenter la combustion (§ 3.4 Air de combustion).

L'air chaud est souffle par le ventilateur (de série type 55 G T ou en option).

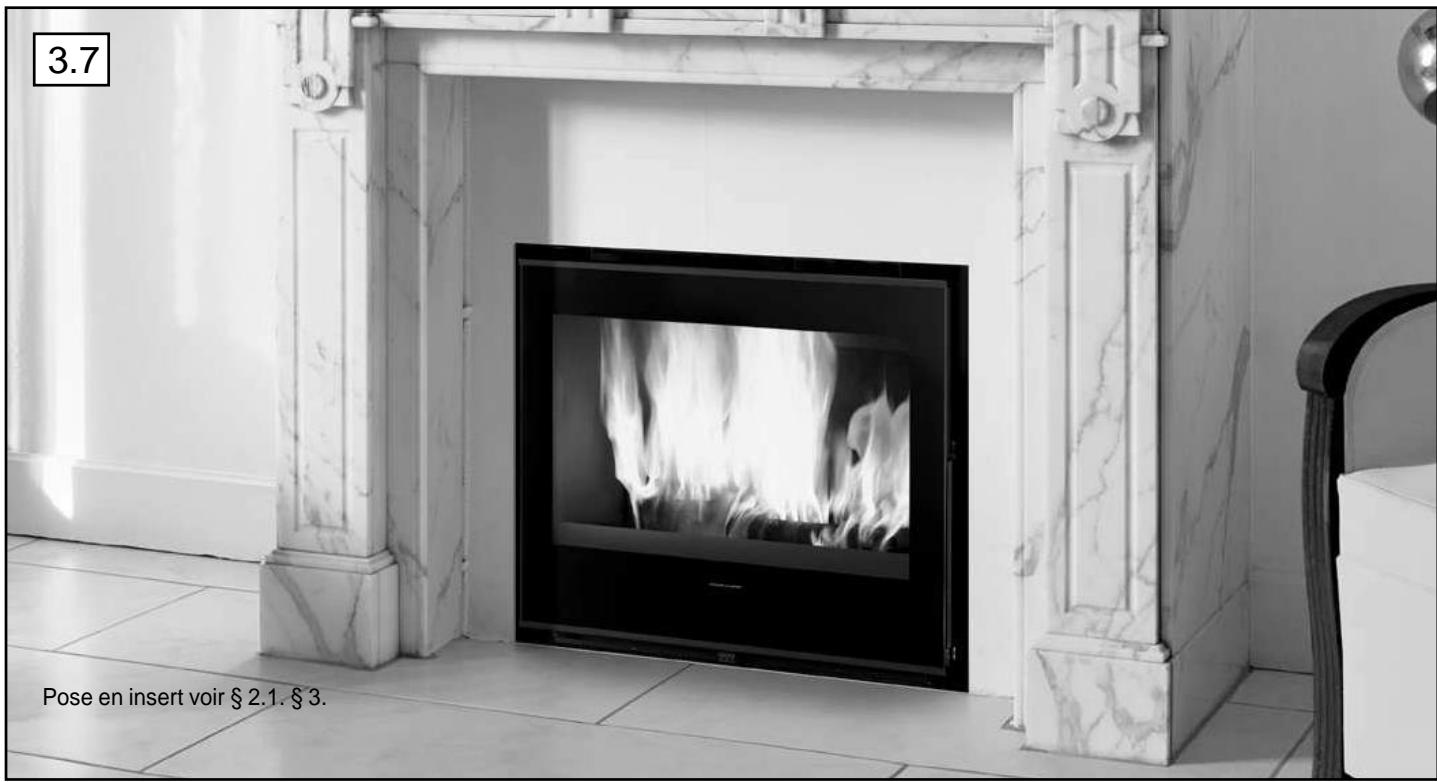

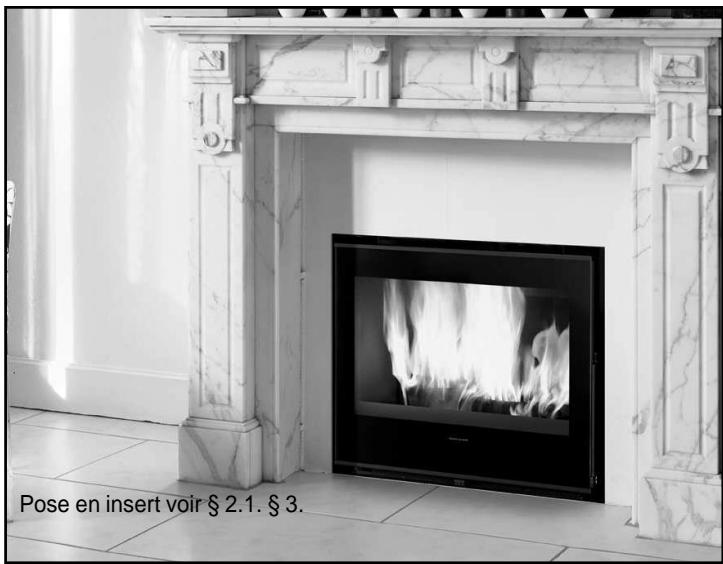

2.1 INSERT

L'air chaud sort par la façon de l'appareil. La distribution d'air chaud est interdite.

La buse de sortie de fumées doit être raccordée (Ø 150) à un tubage d'évacuation des fumées (cf DTU 24.1).

INSTALLATION EN INSERT 3

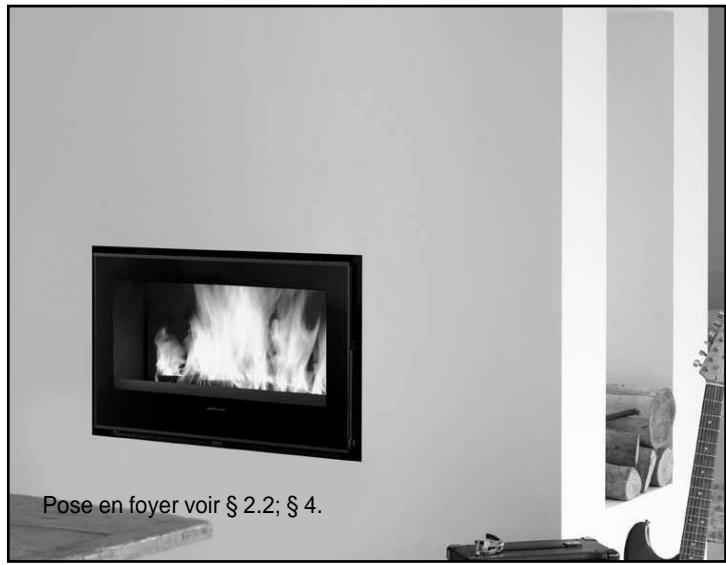

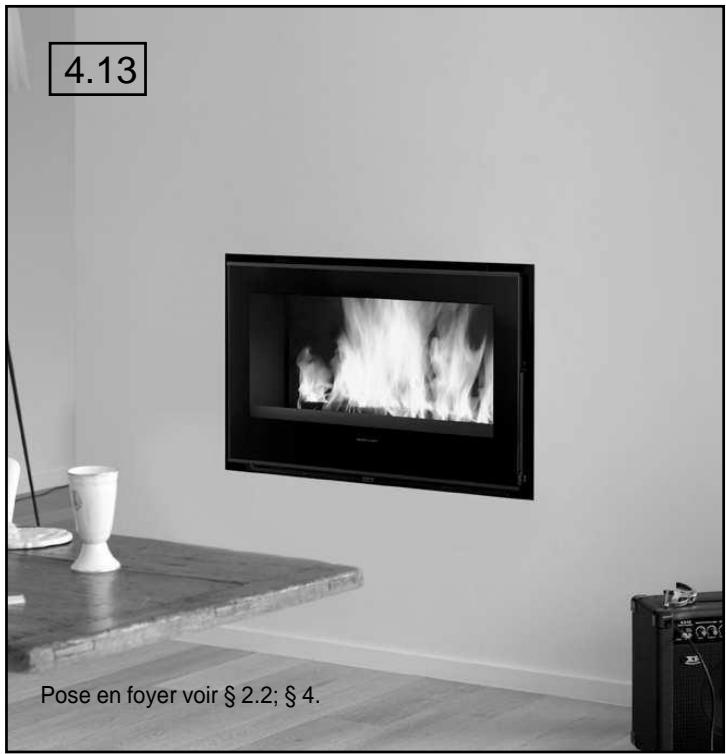

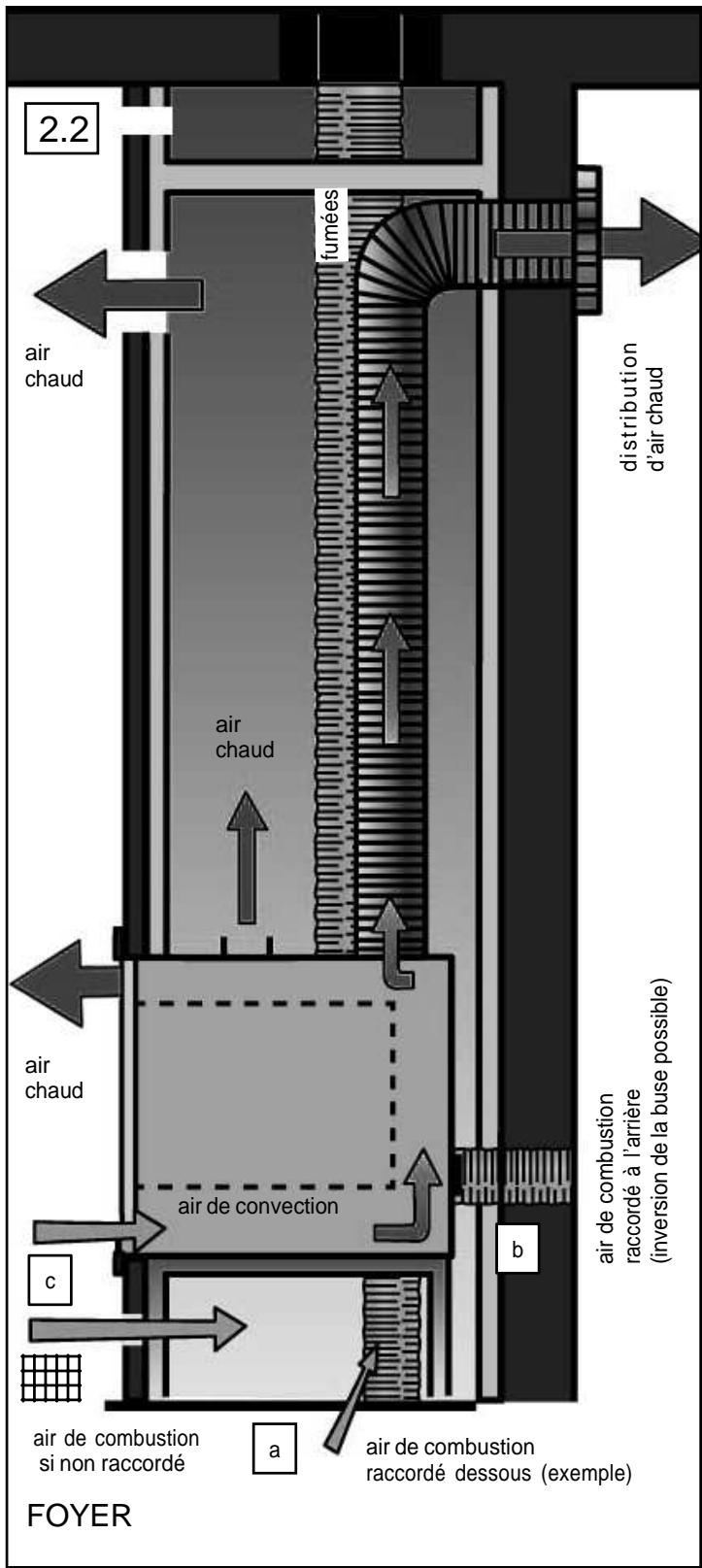

2.2. FOYER

La buse de sortie de fumée doit être raccordée (Ø 150) à un conduit d'évacuation des fumées (cf DTU 24.1).

L'air chaud sort par la façon de l'appareil.

La distribution d'air chaud est possible avec des buses (Ø 125 ou Ø 150) en option. Dans ce cas l'air chaud sort exclusivement par le dessus du foyer. (Schéma avec les 3 possibités d'alimentation d'air de combustion.)

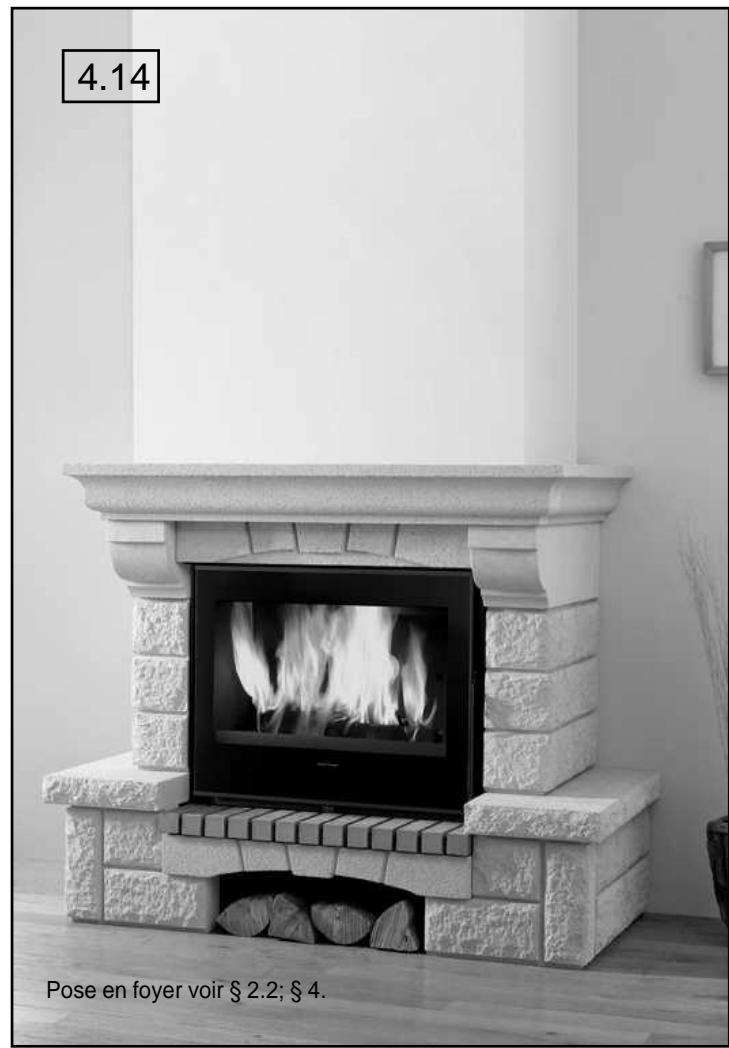

INSTALLATION EN FOYER 4

3. INSTALLATION EN INSERT

Démonter les vis de fixation du foyer sur la palette.

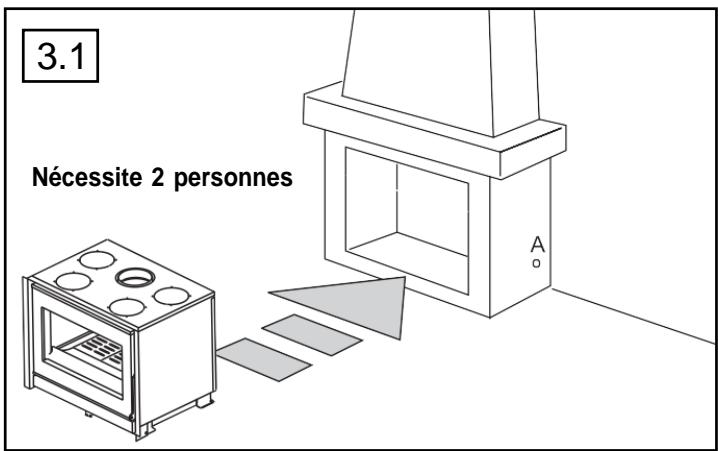

3.1. HAUTEUR D'INSTALLATION

Si l'air de combustion n'est pas raccordé, le foyer insert doit aspirer l'air froid au niveau le plus bas dans la pierce. Une nappe d'air froid importante empêcherais le brassage de l'air.

Dans les grandes cheminées ne pas surélever le foyer insert par rapport à la sole. Pour obtenir une bonne répartition de la chaleur dans la piece, installer le foyer insert le plus après possible du sol.

3.2. PREPARATION DE LA CHEMINÉE EXISTANTE

Avant d'entreprenevre l'installation du foyer insert :

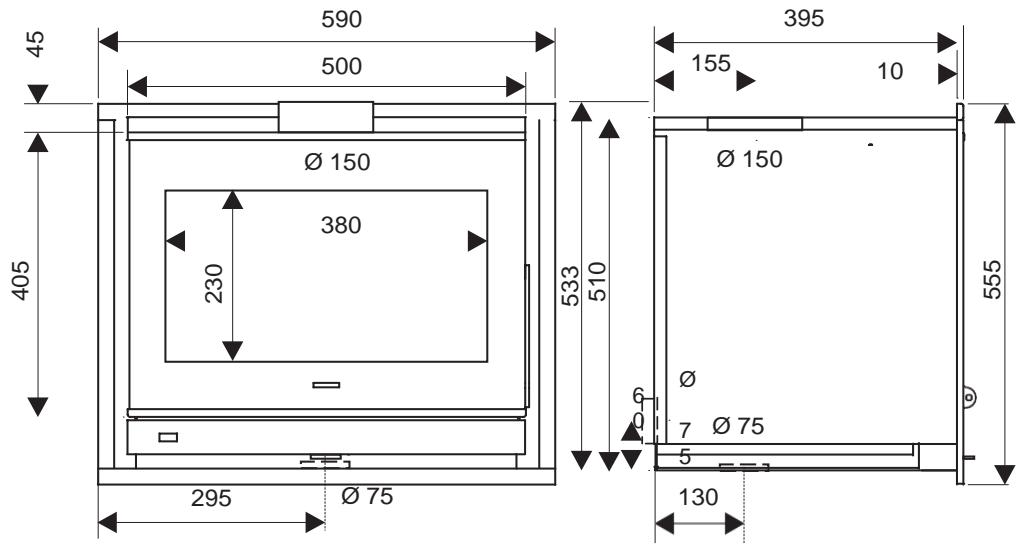

Vérifier les dimensions minimales d'encastrement : Fig 1.1 et 3.3.

Faire vérifier la compatibilité du conduit avec l'insert à installer et faire vérifier le dimensionnement du conduit pour pouvoir le désigner. Faire vérifier l'état du conduit des fumées (stabilité, étanchéité, compatibilité des matériaux, section...); (en France; NF-DTU 24.1).

Faire ramoner le conduit des fumées (et débister si nécessaire) par un moyen mécanique. Faire installer par un fumiste compétent le tubage adapté à la combustion du bois et au raccordement à la buse maje Ø 150 de l'insert (fig. 2.1).

Prévoir le passage de la gaine d'air de combustion éventuelle (fig. 2.1).

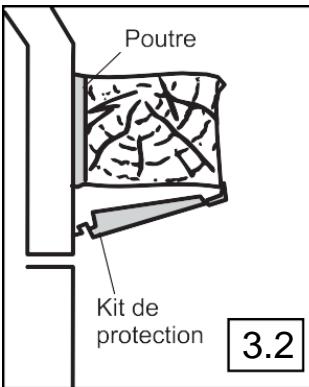

Dans le cas d'une cheminée avec poutré bois, protéger la poutre contre le rayonnement et l'échauffement. Fixer un kit de protection de poutré si nécessaire.

Condamner définitivement le volet obturateur (dans l'avaloir) qui equipe fréquement les cheminées à foyer ouvert. Le cable de la turbine (selon modèle) sort à droite de l'appareil. Prévoir (si nécessaire) dans l'habillage un passage protégé des risques d'écrasement pour le cable de la turbine (fig 3.1 rep. A).

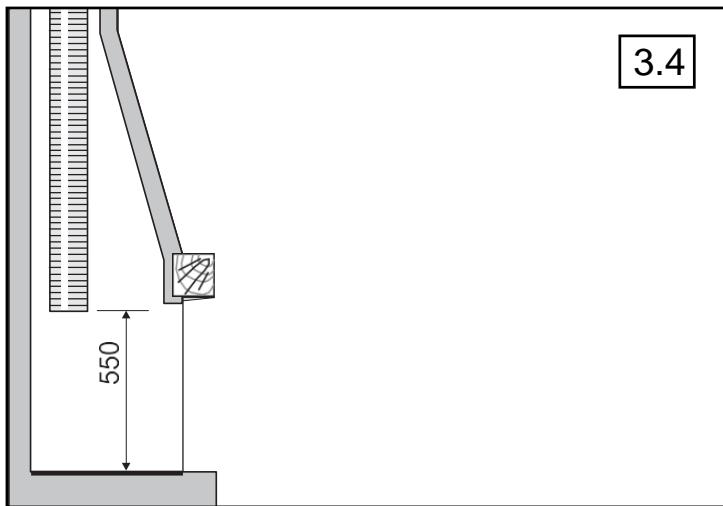

3.3. TUBAGE DU CONDUIT DE FUMÉES (FIG. 3.4)

Vérifier la planéité de la sole du foyer de la cheminée existante (faire un ragréage si nécessaire). Installer le tubage comme prescrit par le fabricant et par la réglementation (en France; NF-DTU 24.1).

3.4. AIR DE COMBUSTION

L'air frais est indispensable à une bonne combustion du foyer. Le fonctionnement est optimal avec une consommation d'air frais de 40~m^3 /h environ. Un système de ventilation type VMC, une aspiration centralisée ou une hotte de cuisine peuvent perturber le fonctionnement du foyer. Privilégier une alimentation en air de combustion directe raccordée sur l'extérieur. Une alimentation d'air de combustion indirecte (non raccordée) dans la piece est possible; respecter les préconisations suivantes:

3.4.1 Air de combustion non raccordé

Si l'air de combustion n'est pas raccordé directement à l'extérieur par un conduit, une aménée d'air frais permanente dans lapiece de l'appareil doit être prévue et ne doit pas être génante pour les occupants.

La prise d'air doit déboucher à l'extérieur face aux vents dominants et avoir une section minimale 1,2dm^2 , ou bien déboucher dans un vide sanitaire ventilé. La section en cm^2 de la grille d'aération du vide sanitaire ventilé doit être au moins égale à 5 fois la surface en ^2 du vide sanitaire.

La prise d'air extérieur permanente ne s'impose pas si l'habitation entière est équipée d'un système de ventilation par balayage à condition de tenir compte du début d'air supplémentaire consommé par l'appareil en fonctionnement (application en France de l'arrêté du 24 mars 1982 - articles 8 et 11).

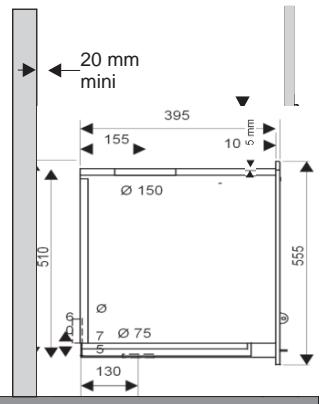

3.4.2 Air de combustion raccordé - fixer la buse (fig. 2.1)

Si l'air de combustion peut être raccordé, préparer le conduit d'arrivée d'air débouchant dans la cheminée. Gaine de 2 m maximum, suivant le tracé le plus direct (sinon l'arrivée d'air peut être insuffisante), débouchant face aux vents dominants ou dans un vide technique. Si une grille est utilisée, dévelopir une section libre minimale de 1,2dm^2

Fixer la buse de raccordement d'air fournie sur le foyer (notice spécifique).

Vue de face

Vue de coté

Vuede dessus

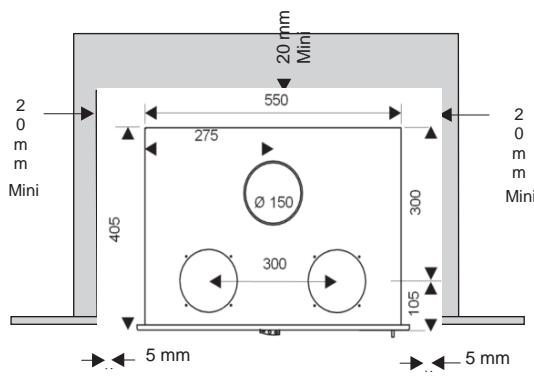

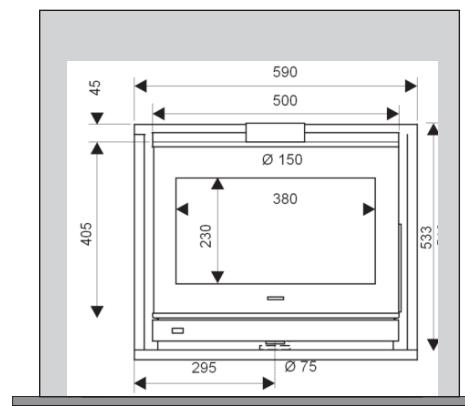

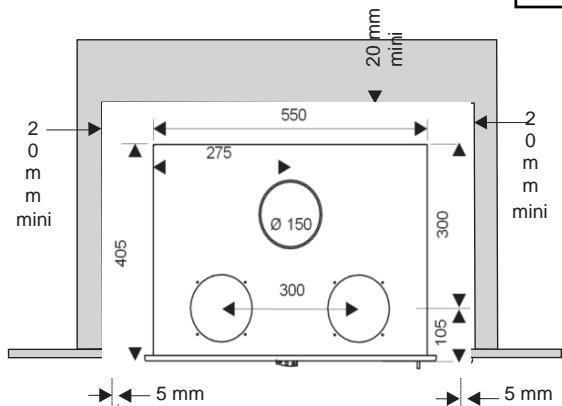

COTES POUR L'INSTALLATION DE L'INSERT.

Ecart minimal à respecter entre l'insert et les parois de la cheminée

3.5. POSE DE L'INSERT DANS LA CHEMINÉE

Approcher le foyer insert. Enfilier le cable d'alimentation électrique (selon modulo) à travers le passage préparé dans la cheminée (fig. 3.1 rep. A). Prévoir sur ce cable, à l'intérieur de la cheminée, une boucle suffisante pour permettre la dépose facile du foyer insert (l'aller-retour pour entretien). Raccorder le conduit d'acciviée d'air à la buse d'air de combustion si le raccordement est prévu (cf fig 2.1; repère a ou b et notice de la buse). Attention à ne pas coincer le cable électrique sous l'appareil. Régler les 4 vérins de mise à niveau et engager l'insert.

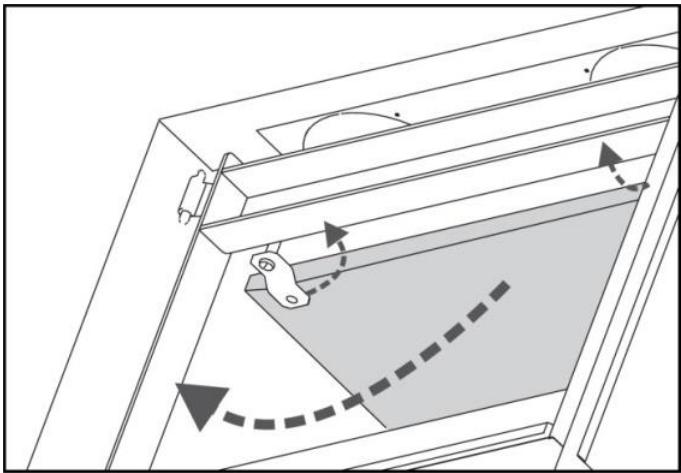

3.6. DÉFLECTEUR DE FUMÉES (FIG. 3.5)

Le foyer est équipé d'un déflecteur de fumées en inox et vermiculite. Le déflecteur de fumées permet un échange de chaleur efficace et facilitate la récapération des suies lors du ramonage.

Il est nécessaire de se familiariser avec la manoeuvre de montage et de démontage du déflecteur. Effectuer cette manipulation à plusieurs reprises avant la première utilisation du foyer.

1. Tourner les 2 pattes de fixation vers l'intérieur du foyer.
2. Relever l'arriere du deflecteur.
3. Extraire le deflecteur du foyer.
4. Remonter le deflecteur dans le foyer.
5. Verrouiller le déflecteur dans le foyer sur les pattes de fixation.

3.7. RACCORDEMENT AU CONDUIT DE FUMÉES

Déposer le déflecteur de fumées (§ 3.6). Raccorder la buse de l'appareil. au tubage préparé (§ 3.3) par l'intérieur de l'insert. Fixer le déflecteur de fumée dans le foyer.

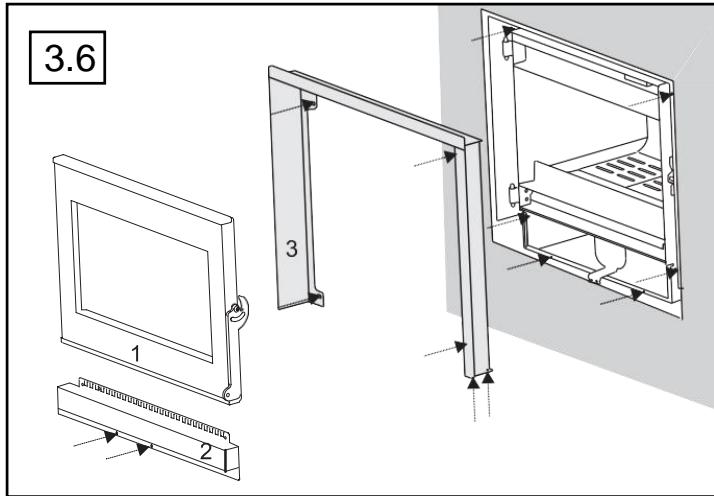

3.8. OBTURATION DE L'INSERT (FIG. 3.3; 3.6)

L'espace entre l'ouverture de la cheminée et le foyer peut être obturé. Pour protégger le foyer, démonter la porte et le cadre du foyer. En fonction du style et de la nature des pierres, obturer l'espace :

• avec des pierres ou briques réfractaires maconnées entre le foyer insert et la cheminée,
• avec des éléments préfabriqués en atelier avec des matérielles réfractaires puis scellés sur place,
• avec des panneaux réfractaires (classification MO) à découvert.
  Maçonnier ces matériaux avec du mortier réfractaire prét à l'emploi, ou composé de 2/3 de sable et 1/3 de ciment fondu.
  Remonter le cadre et la porte du foyer après l'obturation de l'insert.

3.9. DISTRIBUTION D'AIR CHAUD INTERDITE

Attention!

Dans le cas d'une installation en insert, la distribution de l'air chaud par des gains est interdite. Ne pas ouvrir les bouchons du couvercle de carénage.

4. INSTALLATION EN FOYER

Démonter les vis de fixation du foyer sur la palette.

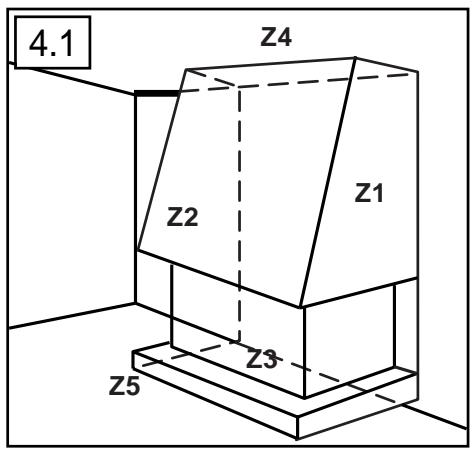

4.1. PREPARATION DU SITE EXISTANT

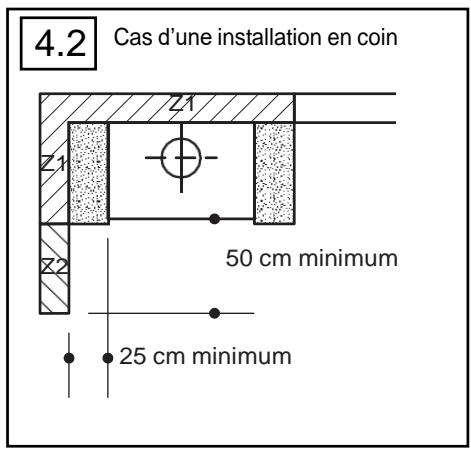

Retirer tous les matériaux combustibles ou dégradables sous l'action de la température sur les parois ou à l'intérieur de celles-ci (sols, murs et plafonds) à l'emplacement de la cheminée (Z1, Z2, Z3, Z4, Z5) selon l'implantation retenue (voir fig. 4.1, 4.2, 4.3).

4.1.1. Sol

Contrôler que le sol (Z3) peut supporter la charge totale constituée par le foyer, et de l'habillage. Sinon,mettre en place un dispositif approprié (plaque de répartition de charge;...). Dans la zone de chargement (Z5), nous recom-mandons la pose d'un carrelage (par exemple) pour faciliter l'entretien.

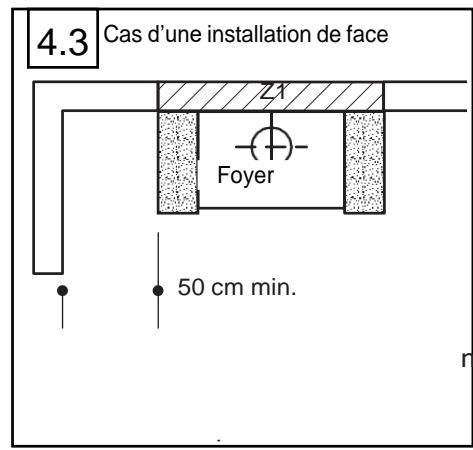

4.1.2. Murs

Retirer tous les revêtements (papier points, lambris,...) dans l'emprise de lauture cheminée. Selon le matériel du mur, appliquer les solutions preconisées (tableau 4.1).

Attention: Ne pas placer d'objets et/ou matérielux combustibles à moins de 2 m de la face vitrée.

4.1.3. Plafond

Dans la zone d'emprise de la hotte (Z4), retiret tous les matériaux non M0 (incombustibles) et isoler avec de la laine de roche rigide.

4.1.4. Évacuation des produits de la combustion

Si le conduit de fumée existe, faire vérifier la compatibilité du conduit avec le foyer à installer et faire vérifier le dimensionnement du conduit pour pouvoir le désigner. Faire vérifier l'état du conduit (stabilité, étanchéité, compatibilité des matériaux, section. . .; en France NF-DTU 24.1).

Dans le cas d'un conduit non compatible (ancien, fissure, fortement encrassé), il est nécessaire de réaliser:

• soit un tubage à l'aide d'un produit titulaire d'un avis technique favorable,
• soit un chemisage,
• soit un conduit neuf, adapté, construit par une entreprise ayant les qualifi-cations requises.

4.1.5. Traversée de plafonds et de planchers

Les conduits de fumée doivent être disposés avec un écart minimal conforme aux normes en vigueur entre la paroi interieure du conduit et l'élement combustible le plus proche (en France; NF-DTU 24.1)

4.1.6. Air de combustion

L'air frais est indispensable à une bonne combustion du foyer. Le fonctionnement est optimal avec une consommation d'air frais de 40m^3/h environ.

Un système de ventilation type VMC, une aspiration centralisée ou une hotte de cuisine peuvent perturber le fonctionnement du foyer. Privilégier une alimentation en air de combustion directe raccordée sur l'extérieur. Une alimentation d'air de combustion indirecte (non raccordée) dans lapiece est possible; respecter les préconisations suivantes :

4.1.6.1 Air de combustion non raccordé

Si l'air de combustion n'est pas raccordé, directement à l'extérieur par un conduit, une aménée d'air frais permanente, dans la piece de l'appareil doit être prévue et ne doit pas être génante pour les occupants.

La prise d'air doit déboucher à l'extérieur face aux vents dominants et avoir une section minimale 1,2dm^2 , ou bien déboucher dans un vide sanitaire ventilé. La section en cm^2 de la grille d'aération du vide sanitaire ventilé doit être au moins égale à 5 fois la surface en m^2 du vide sanitaire.

La prise d'air extérieur permanente ne s'impose pas si l'habitation entière est équipée d'un système de ventilation par balayage à condition de tenir compte du début d'air supplémentaire consommé par l'appareil en fonctionnement (application en France de l'arrêté du 24 mars 1982 - articles 8 et 11).

4.1.6.2 Air de combustion raccordé - fixer la buse (fig 2.2)

Si l'air de combustion doit être raccordé, préparer le conduit d'arrivée d'air débouchant dans la cheminée. Gaine de 2 m maximum, suivant le tracé le plus direct (sinon l'arrivée d'air peut être insuffisante), débouchant face aux vents dominants ou dans un vide technique. Si une grille est utilisée, maintainir une section libre minimale de 1,2dm^2

Tableau 4.1	ZONE 1		ZONE 2
MATERIALIAUX EXISTANTS	SOLUTION PRECONISEE	MATERIALIAUX RECOMMANDES	MATERIALIAUX DE FINITION
Mur extérieur avec isolation inflammable incorporee.	- Découpe de l'isolation existante - Confection d'un mur de renfort M0 en remplacement - Isolation avec isolant spécifique	- Brique, béton cellulaire - Laine de roche + film alu.	Classés M0 ou M1
Mur extérieur sans isolation ou mur de refend (épaisseur env.15 cm) ininflammable.	- Isolation avec isolant spécifique.	- Laine de roche + film alu.	Classés M0 ou M1
Cloison légère plâtre, bois, plaques de plâtre, polystyrene, polyuréthane, cloisons alvédolées.	- Dépose et montage d'un mur de 10 cm d'épaisseur ou, - Non-dépose et montage d'un mur de 10 cm d'épaisseur devant lame d'air de 2 cm ou, - Dépose et montage d'un nouveau mur d'accuien dur + isolant.	- Brique, béton cellulaire + laine de roche rigide.	Classés M0 ou M1

4.5

4.2. MONTAGE DU FOYER (FIG. 4.5; 4.6; 4.7)

Fixer la buse de raccordement d'air si nécessaire (notice spécifique). Pose sur vérins ou sur piétement (option PS 55).

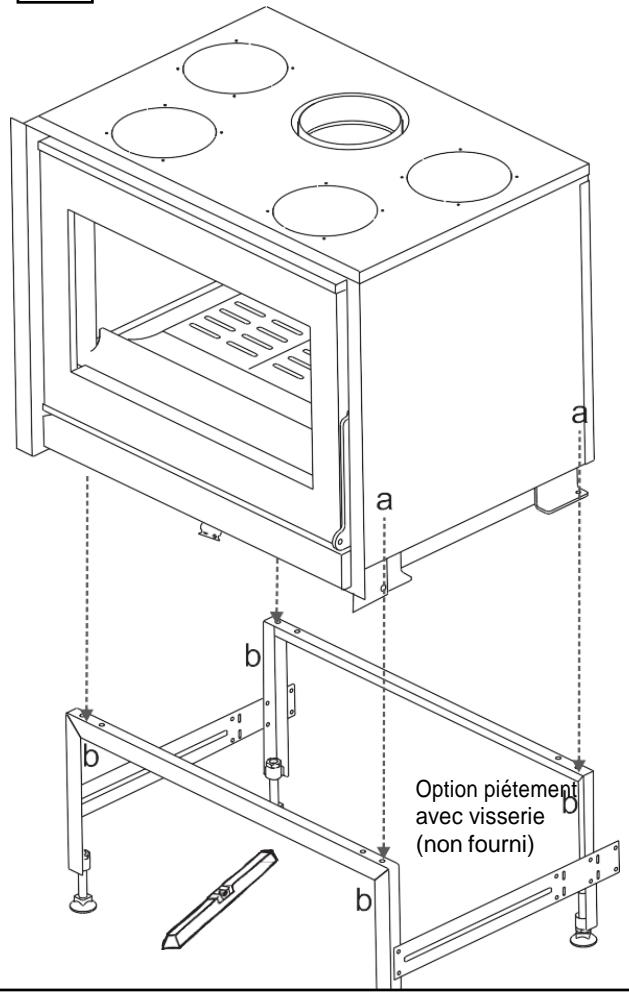

Fixer le foyer sur son support (fig. 4.5) à l'emplacement définitif. Une mise à niveau parfaite est impérative, notamment pour garantir la stabilité de l'appareil. Piètement régable disponible en option (PS 55).

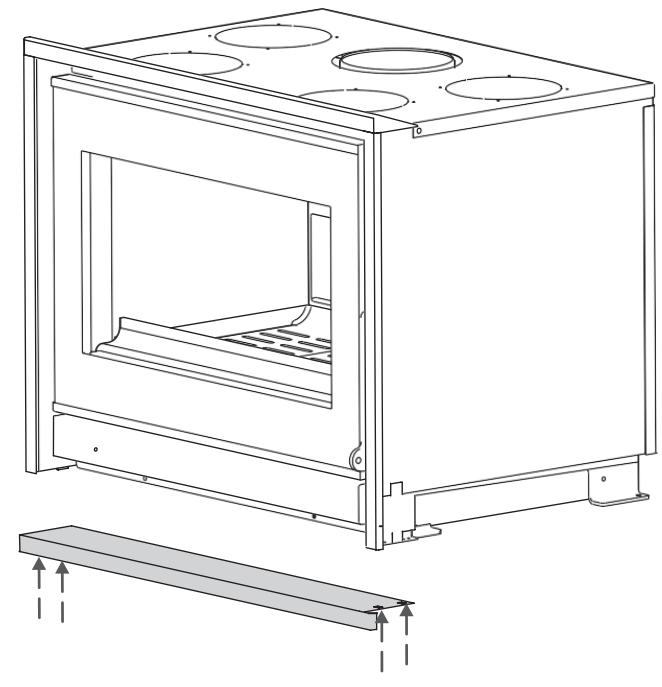

Fixer la traverse inférieure du cadre avec les vis fournies (fig. 4.6).
Le foyer est prét à être raccordé.

4.6

4.7

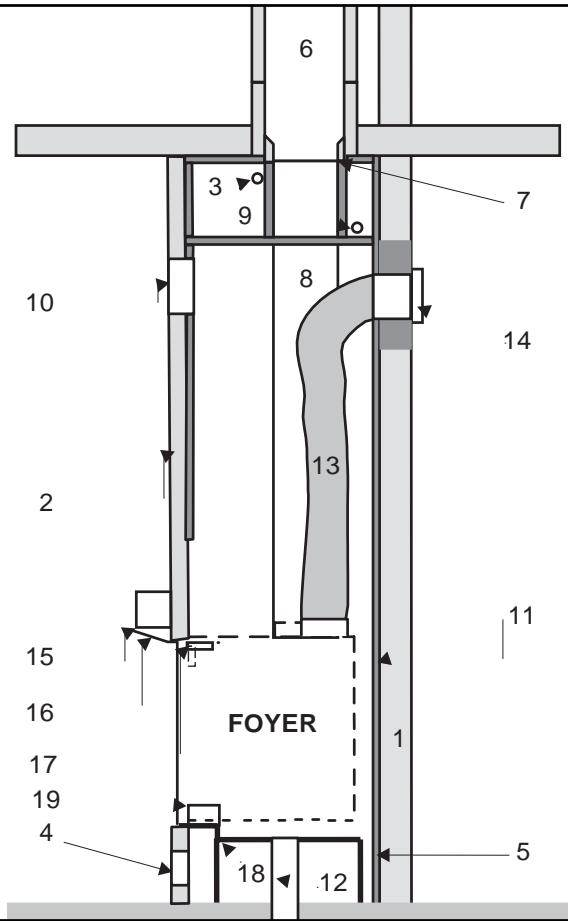

MONTAGE TYPE FOYER

Nécessite 2 personnes

1 Mur d'appui (matériaux classés MO)
2 Hote deccorative (option)
3 Orifice de décompression
4 Acces de l'air par l'habillage (600 cm²)
5 Butée arrête (selon montage)
6 Conduit de fumée
7 Manchette de raccordement (non fournie) (1)
8 Tuyaux de raccordement 150 (non fournis)
9 Caisson isolé
10 Grille de sortie d'air chaud (non fourni) (1)
11 Isolation (si nécessaire)
12 Raccordement air de combustion (selon montage)
13 Raccordements air chaud 0 125 ou 150 (non fourni) (1)
14 Diffuseur air chaud (non fourni) (1)
15 Poutre bois (suivant modele)

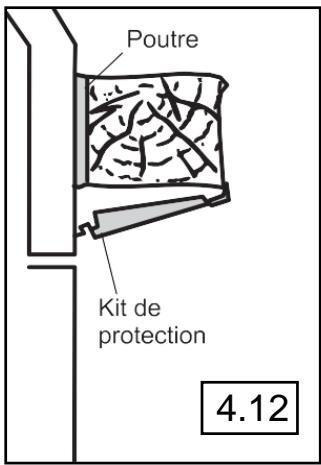

16 Protection de poutre (non fourni) (1)
17 Clapet d'orientation de l'air chaud (2)
18 Support du foyer (1)
19 Ventilateur (selon modele) (1)

(1) Accessoire disponible chez votre revendeur.
(2) Air chaud orienté vers la hotte à la livreaison (cf § 4.6).

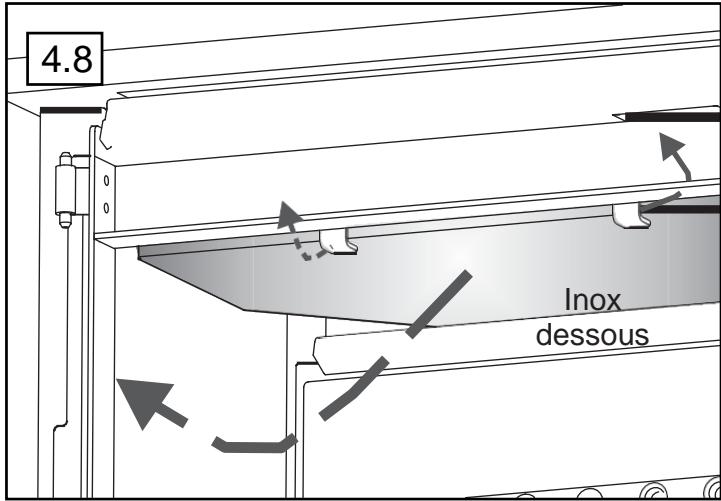

4.3. DÉFLECTEUR DE FUMÉES (FIG. 4.8)

Le foyer est équipé d'un déflecteur de fumées en inox et vermiculite. Le déflecteur de fumées permet un échange de chaleur efficace et facilité la récapération des suies lors du ramonage.

Il est nécessaire de se familiariser avec la manoeuvre de montage et de démontage du déflecteur. Effectuer cette manipulation à plusieurs reprises avant la première utilisation du foyer.

1. Tourner les 2 pattes de fixation vers l'intérieur du foyer.
2. Relever l'arrière du déflecteur.
3. Extraire le deflecteur du foyer.
4. Remonter le deflecteur dans le foyer.
5. Verrouiller le déflecteur dans le foyer sur les pattes de fixation.

4.4. RACCORDEMENT DE L'AIR DE COMBUSTION

Raccorder la gaine d'arrivee d'air a la buse d'air de combustion (cf 3.4.2

4.5. RACCORDEMENT AU CONDUIT DE FUMÉES

Le raccordement doit se faire dans la pierce où se trouve l'appareil par la voie la plus directe, sans pente négative et doit être accessible sur tout son parcours. Il sera réalisé à l'aide :

de conduits métalliques T450 (minimum) :

-tôle noire d'épaissur mini. 2 mm.
-tôle émaillee d'épaisseur mini. 0.6mm
- acier inox d'épaisseur mini. 0.4mm

ou de tubages polycombustibles rigides ou flexibles. Ce type de tubages est justiciaible d'un avis technique favorable à cet usage.

Sont interdits : l'aluminium, l'acier aluminé et l'acier galvanisé.

Déposer le déflecteur de fumées (§ 4.3). Raccorder la buse de l'appareil au conduit de fumées. Fixer le déflecteur de fumée.

4.6. DIFFUSION NATURELLE DE L'AIR CHAUD

A la livraison, le clapet d'orientation du flux d'air chaud est ouvert. L'air chaud sort en avant du foyer vers la pièce (fig. 4.7. Rep. 17).

4.7. DISTRIBUTION D'AIR CHAUD

Raccorder les buses de distribution d'air chaud (option disponible; documentation spécifique).

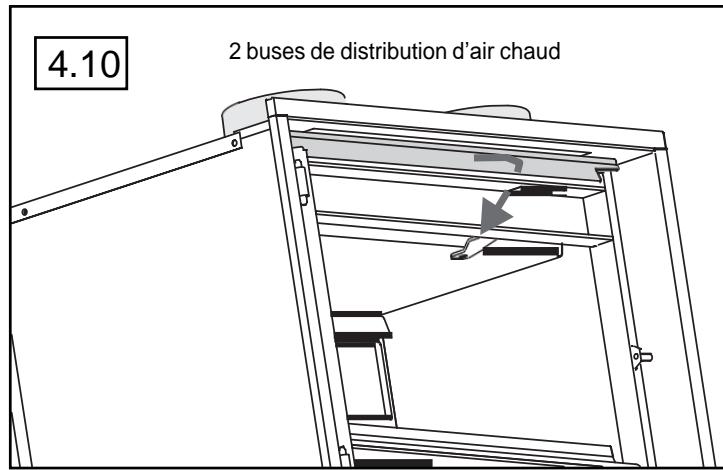

Basculer le clapet d'orientation du flux d'air chaud pour orienter l'air chaud vers les buses de distribution (fig. 4.10).

Dans ce cas, une partie de l'air chaud peut être diffusé dans le local par la hotte. Ouvrir l'orifice des buses non utilisées pour permettre la diffusion d'air chaud dans le local (fig. 2.2).

ATTENTION!

Si I'appareil est équipé d'une distribution d'air chaud

• Pour canaliser l'air chaud dans des pièces voisines ou à l'étage, raccorder des gains alu couples (non fournies) sur les buses à installerer sur le dessus du foyer. Fixer l'autre extrémité de ces gains sur une grille obturable (simple ou double) pour régler le débit d'air chaud en fonction de l'installation.
• Ne jamais obturer simultanément toutes les grilles.
• Pour le passage évientuel dans des combles froids, poser des gains calorifugées.
• Limiter le nombre de coudes au minimum et installer les sorties à un niveau plus élevé que celui des buses.
• Pour une bonne efficacité, la longueur cumulée des gains de distribution ne doit pas dépasser 6 mètres en convection naturelle et 9 mètres en convection forcée.
• La pente du raccordement doit être positive sur toute la longueur.

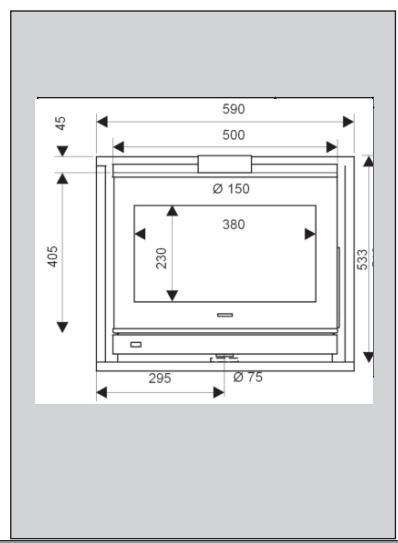

4.9

Vue de face

Vue de coté

Vue de dessus

COTES POUR L'INSTALLATION DU FOYER.

Ecart minimal à respecter

entre le foyer et les parois de l'habillage.

4.8. HABILLAGE DU FOYER (FIG. 4.9)

Un habillage personnelé autour du foyer doit impératifement:
- être réalisé en matériel M0 (incombustible).
- prévoir une section libre de 600~cm^2 minimum dans sa partie BASSE afin de permettre la libre circulation de l'air.

ATTENTION!

Afin de permettre la libre dilatation du foyer, aucune de ses parties ne doit etre en contact avec l'habillage.

Conserver un écartement de 5 mm entre l'habillage et le foyer.

4.9. HOTTE (FIG. 4.7 REP. 2)

Nous préconisons l'utilisation de matérielux classés M0 (incombustibles) ainsi que la mise en place d'une isolation.

La conception d'une hotte personalisée doit:
-permettre un libre acces a l'intérieur ou compterer une porte de visite,
- être independante du foyer qui ne doit pas servir de support à la hotte. L'appareil doit pouvoir se dilater librement.
- pour les apparèils à ouverture de porte latérale, le bandeau de brique ou la hotte sera placé à 1 cm minimum en avant de la façade du foyer pour dégager un passage d'air.

LA HOTTE DOIT COMPORTER LES ÉLÉMENTS SUIVANTS (FIG. 4.7):

4.9.1. Faux-plafond (rep. 9)

La hotte doit avoir un faux-plafond fixé au minimum à 30 cm sous le plafond de la pierce.

• Ce faux-plafond canalise l'air chaud vers l'extérieur, évite son confinement à la partie supérieure de la hotte et protège le plafond de la pierce. Réaliser le faux-plafond en materiaux classés M0 (incombustibles) puis l'isoler.

• Le caisson fabriqué doit :

• compter des ouvertures de ventilation efficaces, en communication vers l'extérieur de la hotte.

• être étanche par rapport à la partie inférieure de la hotte pour éviter les fuites d'air chaud vers le haut.

Isoler la face du caisson en appui contre le mur, le tuyau et le plafond.

4.9.2. Diffuseurs d'air chaud (rep. 10)

La hotte doit composer en partie supérieure à ras du faux-plafond, une ou plusieurs bouches de diffusion de section libre non obturable de 600~cm^2

4.9.3. Porte de visite

Les tuyaux de raccordement au conduit doivent être visibles sur tout leur parcours, soit directement, soit par une porte de visite ou une grille aménagée sur la hotte.

Si le ramonage l'exige, les tuyaux de raccordement doivent être accessibles (en France; NF-DTU 24.1).

4.10. POUTRE EN BOIS

Aucune partie de la poutre en bois (éventuelle) ne doit être soumise à la chaleur provenant notamment de l'avoir, du tuyau ou de l'air ascendant (convection de lui).

Réaliser un montage avec un isolant (laine de roche) et le kit de protection de poutre (option) disponible chez votre revendeur.

ATTENTION

• Si une niche sous le foyer sert de réserve de bois, ne jamais l'obturer totalement (une section d'ouverture libre frontale de 600~cm^2 minimum doit rester libre en permanence).
• Laisser un espace de 5 cm minimum entre le fond du foyer et le dessus des bùches.
• Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser la main froide pour manipuler les commandes.
• Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être déteriorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque.

5.1. COMBUSTIBLE - BOIS

Brûler exclusivement du bois de chauffage, en bùches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum. L'usage de bois humide engendre des difficultés d'allumage, provoque des phénomènes de condensation et d'encrassement et alterè le fonctionnement.

• Préférer les feuillus durs (bouleau, charme, hêtre...)
• Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)
• Proscire absolut les résineux (pin, sapin...) en usage permanent, ainsi que les bois de récapuration traités (traverses de chemin de fer, chutes de menuiserie. . .) et les déchets domestiques (végétaux ou plastiques).
• Ne jamais faire de flambées par brassées de petit bois, caissettes, buchettes ou sarments qui provoquent des surchauffes brutes.

ATTENTION! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appeareil ne doit pas être utilisé pour brûler des déchets domestiques!

5.2. TIRAGE

La dépression à chaud du conduit de fumées du foyer ne doit jamais excéder 20 Pa. Consulter votre revendeur afin d'effectuer une mesure du tirage lors de l'installation du foyer. Si l'air de combustion n'est pas raccordé, l'utilisation d'une ventilation mécanique contrôle (VMC) peut influencer le tirage, jusqu'à l'inverser. Pour cette raison, l'extracteur doit être en marche lors de la mesure de tirage.

5.3. ORGANES DE MANOEUVRE (FIG.5.1- 5.2)

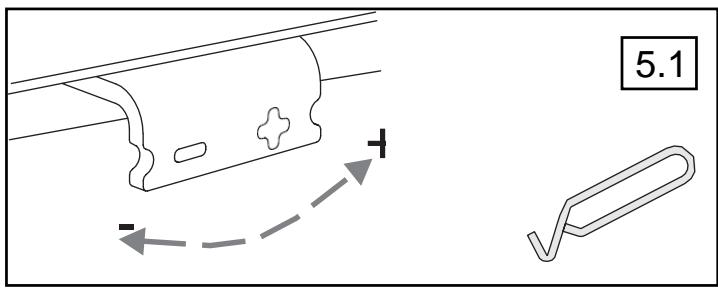

5.3.1. Commandes

Utiliser la main froide pour manipuler la commande de l'appareil (fig 5.1).

Tableau 5.A
Commande

Allumage	à droite
Allure nominale	centré
Allure mini	à gauche

5.1

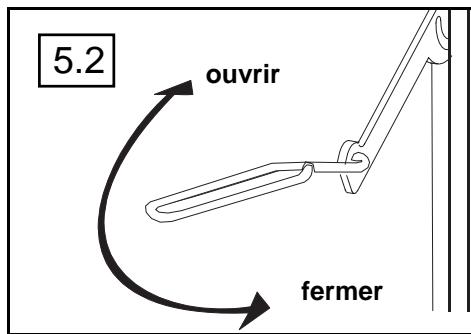

5.3.2. Poignée de porte

L'ouverture - fermetre de la porte de chargement se fait en manoeuvrant la poignée (fig 5.2).

• à froid, directement à main rue,
• lorsque l'appareil est chaud, en utilisant la main froide.

5.4. UTILISATION DU VENTILATEUR (SELON OPTION)

En convection naturelle, l'air chaud s'accumule au plafond. Le kit de ventilation brasse l'air ambient, et assure une température homogène et/agréable dans la piece (fig. 4.5. Rep 19).

Allures de ventilation

0 Arret total

II Allure forte

Pulse l'air à grand débit en continu.

I Allure de comport

Pulse I'air chaud en silence.

Voir la notice spécifique du ventilateur.

5.5. PREMIER ALLUMAGE

• Pour allumer le feu par le dessus, dispose 2 bûches refendues sur la sole et poser le bois d'allumage en couches croisiées sur les bûches. Poser un allumeur sur le bois d'allumage. (Voir http://www.supra.fr/tout-savoir).

• Pour un allumage rapide par le bas, étaler du papier froissé, poser dessus du petit bois et du bois de petite section.

Mettre les commandes en position allumage (tableau 5.A). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger etmettre les commandes en position "allure nominale" (tableau 5.A). Disposer les buches (presence simultanee de 2 buches au moins) vers le fond du foyer. Il est préferable de charger en plusieurs fois只得 que de maniere excessive.

En cas de température extérieure très BASSE, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être rechauffé progressivement avant d'obtenir le tirage normal.

5.5.1. Rechargement

Recharger le foyer quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir lentement la porte afin d'eviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte. Attention: L'ouverture de la porte alors qu'il reste du combustible peut provoquer une sortie de flammes et de fumées.

5.6. FONCTIONNEMENT

5.6.1. Allumage

Pour assurer la mise en température du foyer et Broker un tirage suffisant, allumer le foyer avec la porte fermée.

5.6.2. Allure nominale

Régler les commandes conformément au tableau 5.A. L'intensité du feu est déterminée par la quantité de combustible. Dans cette configuration, utiliser uniquement du bois. Veiller à favoriser la circulation de l'air entre les buches (présence simultanée de 2 bouches au moins).

Le bon fonctionnement du foyer dépend de l'alimentation suffisante en air frais.

5.7. CHARGE NORMALE

2 bûches de bois minimum (envviron 1,7 kg/h) sont nécessaires pour atteindre l'allure nominale. Disposer la charge de bois vers le fond du foyer, pour éviter les éventuelles chutes de braises. Ne recharger le foyer que lorsqu'il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Il est préférible de charger en plusieurs fois只为it que de manière excessive. Une charge excessive provoque la surchauffe et la dégradation de l'appareil.

5.8. ALLURE RÉDUITE

Régler les commandes conformément au tableau 5.A.

Ne pas faire fonctionner le foyer à allure ralentie pendant de longues périodes. Ceci provoque l'encrassement du conduit et du foyer. ÀpRES un fonctionnement à allure réduite, toujours faire brûler une charge de bois complète à allure nominale.

5.9. EN CAS D'INCIDENT

En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans le foyer, vents très violents, .), fermer rapidement la porte de chargement et fermer les commandes du foyer. Ne jamais jetter d'eau sur le foyer. Prévenir les pompiers.

6. ENTRETIEN

6.1 DÉCENDRAGE

Attendre que l'appareil soit refroidi.
- Nettoyer la grille foyere amovible,
- Vider régulierement le cendrier. L'amas de cendres limite l'arrivée d'air sous la grille, risque d'entrainer sa déformation et perturbe la combustion.
- Replacer le cendrier et la grille avant le chargement.

6.2 ENTRETIEN DES ÉLÉMENTS DE FAÇADE

Pour raviver l'aspect du cadre de la porte, ne pas utiliser d'eau, de solvant ou de produit abrasif (meme légrement) mais uniquement un chiffon doux et sec.

6.3 NETTOYAGE DE LA VITRE

Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempe dans de la cende de bois.

Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois un léger noircissement peut apparaitre dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre est moins efficace.

6.4 RAMONAGE OBLIGATOIRE

La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique Conserver les documents justificatifs du ramonage renseignés par l'entreprise ayant effectué les travaux de ramonage.

Après le ramonage du conduit, REPLACER LE DEFLECTeur DE FUMEE (fig. 3.6). Avant toute nouvelle utilisation du foyer, vérifier que tous les éléments sont bien en place.

6.5 ENTRETIEN ANNUEL

Avant chaque saisson de chauffe, effectuer un nettoyage complet du foyer et vérifier le bon fonctionnement de toutes les parties mobiles de l'appareil

7. SERVICE APRES-VENTE

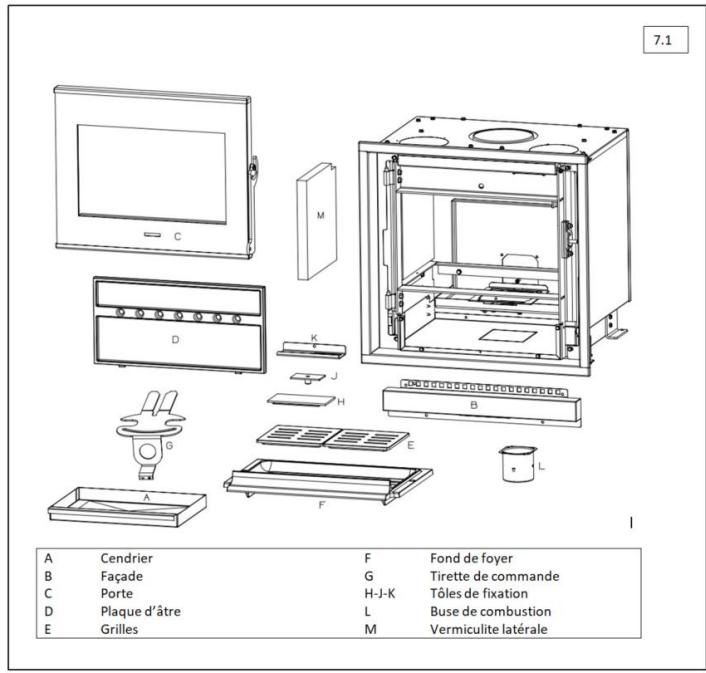

Votre foyer comporte un certain nombre de pieces d'usure dont l'état est à vérifier lors de l'entretien annuel. Notre revendeur est à même de vous fournir les pieces de rechange nécessaires.

Pour toute demande de renseignements ou de pieces détaches, indiquer la référence et le numéro de série de l'appareil figurant sur la plaquette signalétique.

SUPRA FRANCE - TAURUS GROUP

28 rue du Général Leclerc - F 67216 Obermai Cedex www.supra.fr
