NEO - KIT DE VENTILATION - Insert à bois SUPRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de ventilation pour insert à bois
Marque	SUPRA
Modèle	NEO
Alimentation électrique	220/230 V - 50 Hz
Puissance absorbée	25 W
Débit d'air max.	160 m³/h
Niveau sonore	< 42 dBA
Vitesse max.	2000 t/mn
Température ambiante admissible	80 °C
Température max. instantanée	150 °C
Poids net/brut	3 kg / 3,5 kg
Modes de ventilation	Position I (thermostatique), Position II (continu)
Fonction thermostat	Déclenchement/enclenchement automatique selon la température de l'air soufflé
Installation	À l'intérieur du foyer, sous la tirette de commande
Connexion électrique	Prise murale avec terre et protection omnipolaire (ouverture contacts ≥ 3 mm)
Sécurité	Ne pas obstruer les grilles, ne pas utiliser avec programmateur, couper l'alimentation avant intervention
Entretien	Ne pas démonter, ne pas toucher avec mains humides, remplacer câble endommagé par professionnel qualifié
Pièces détachées	Kit de ventilation disponible en option
Fabricant	SUPRA SA, B.P. 22 - F 67216 OBERNAI Cedex, France
Conformité	Directives CE 89/68/CEE, 73/23/CEE, 93/68/CEE

FOIRE AUX QUESTIONS - NEO - KIT DE VENTILATION SUPRA

Comment installer le kit de ventilation NEO sur mon insert SUPRA ?

L'installation se fait à l'intérieur du foyer. Suivez les étapes : retirez le cendrier, dégonder la porte, extraire la grille centrale, dévisser et déplacer la tirette de commande. Insérez le kit de ventilation sous la tirette, fixez-le avec les vis d'origine, puis raccordez le câble d'alimentation. Assurez-vous que l'alimentation est coupée avant toute intervention.

Quelles sont les deux vitesses de ventilation et comment les utiliser ?

Le kit propose deux positions : Position I (allure de confort) : la ventilation est pilotée par un thermostat interne ; elle s'enclenche automatiquement lorsque l'air soufflé est chaud et s'arrête en fin de chauffe. Position II (allure forte) : la ventilation fonctionne en continu, idéale pour chauffer rapidement la pièce après l'allumage.

Le ventilateur ne se déclenche pas en position I, que faire ?

Vérifiez que le poêle est suffisamment chaud (température de l'air soufflé supérieure au seuil du thermostat). Si le problème persiste, vérifiez l'alimentation électrique et que le thermostat n'est pas endommagé. Le seuil du thermostat est réglé en usine et ne peut être modifié.

Puis-je utiliser le kit de ventilation avec un programmateur ou une minuterie ?

Non, il est strictement interdit d'utiliser un programmateur, une minuterie ou tout dispositif mettant l'appareil sous tension automatiquement. Cela pourrait provoquer un dysfonctionnement ou un risque d'incendie. Utilisez uniquement l'interrupteur manuel fourni.

Quels sont les risques si j'obstrue les grilles d'entrée ou de sortie d'air ?

Obstruer les grilles peut entraîner une surchauffe du moteur et endommager le ventilateur. Cela réduit également l'efficacité de la circulation d'air chaud. Assurez-vous que les grilles restent toujours dégagées.

Le kit de ventilation est-il compatible avec tous les inserts SUPRA ?

Le kit de ventilation NEO est conçu pour les inserts à bois SUPRA. Il est disponible en option et peut être installé après la mise en service si nécessaire. Vérifiez la compatibilité avec votre modèle auprès de votre revendeur.

Comment nettoyer et entretenir le kit de ventilation ?

Nettoyez l'extérieur avec un chiffon sec. Ne jamais utiliser d'eau ou de produits chimiques à l'intérieur du ventilateur. Vérifiez périodiquement que les grilles ne sont pas obstruées par la poussière. Pour toute réparation, faites appel à un professionnel qualifié.

Que faire si le câble d'alimentation est endommagé ?

Le câble endommagé doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire pour éviter tout danger. N'utilisez pas l'appareil tant que le câble n'est pas réparé.

Puis-je installer moi-même le kit de ventilation ?

Oui, l'installation peut être réalisée par un bricoleur averti en suivant les instructions de la notice. Cependant, pour le raccordement électrique, il est recommandé de faire appel à un électricien qualifié si vous n'êtes pas sûr de vos compétences.

Le ventilateur fait du bruit, est-ce normal ?

Le niveau sonore est inférieur à 42 dBA, ce qui est normal et discret. Si le bruit devient excessif, vérifiez que le ventilateur n'est pas obstrué et qu'il est correctement fixé. Un bruit anormal peut indiquer un défaut mécanique ; contactez le service après-vente.

MODE D'EMPLOI NEO - KIT DE VENTILATION SUPRA

Ce produit répond aux exigences des directives communautaires n° 89/68/CEE (Directive Compatibility Electromagnétique), n° 73/23/CEE (Directive Basse Tension) et n° 93/68/CEE (Directive Marquage CE).

1. CARACTERISTIQUES TECHNIQUES

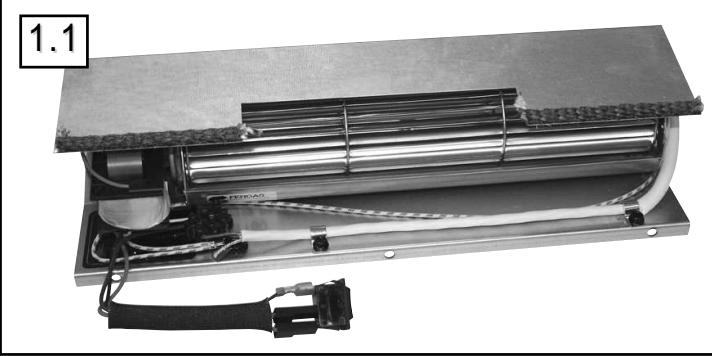

Ventilateur tangentiel cable, monte en boitier

Alimentation	220/230 V - 50 Hz
Puisance absorbée	25 W
Débit d'air max.	160 m³/h
Niveau sonore	< 42 dba
Vitesse max.	.2000 t/mn
T°C ambiente admissible	.80 °C
T°C maxi instantanée	.150°C
Poids (net/brut)	3 kg / 3,5 kg

2. PRINCIPLE DE FONCTIONNEMENT

Le kit de ventilation accelere la circulation d'air dans le carénage du foyer. L'air chaud est souffé en façade (installation en insert ou foyer) et/ou par les gains (installation en foyer) et permet de chauffer la pièce plus rapidement. La circulation d'air chaud augmente la sensation de chaleur dans la pièce pour une consommation de bois équivalente.

ALLURES DE VENTILATION

0 Arret total
II Allure forte

Pulse l'air à grand début en continu.

I Allure de comport

Ventilation pilotée par le thermostat prénéglé, pulse l'air chaud en silence.

Le thermostat pilote le fonctionnement du ventilateur (enclenchement / déclenchement). Si la température est inférieure au seuil fixé, la ventilation est coupée (le seuil du thermostat est régle en usine et ne peut être modifié); ainsi, l'air pulsé n'est jamais froid.

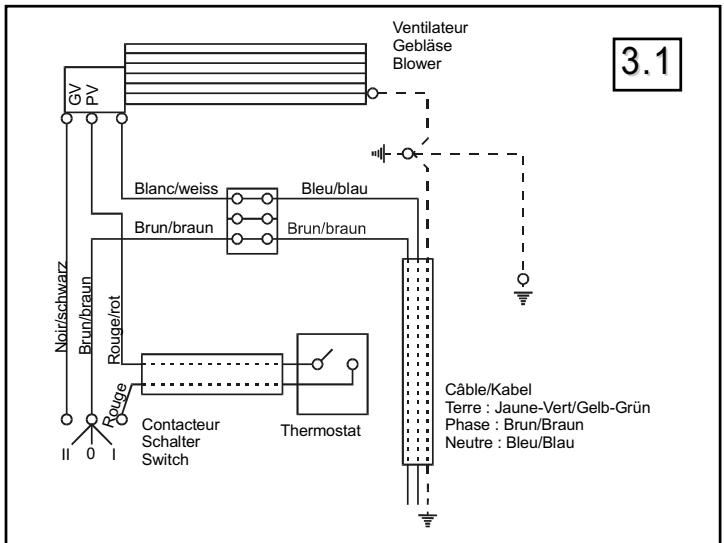

3. CONNEXION

Brancher la prise du kit de ventilation sur une prise murale avec prise de terre et une protection propre à l'appareil (dispositif omni-polaire ayant une distance d'ouverture des contacts d'au moins 3 mm selon les normes électriques en vigueur). Protéger le cable contre tout risque de dommage (arrachement, coupure, brûture, surchauffe, ...).

ATTENTION

Avant toute intervention, tous les circuits d'alimentation doivent être mis hors tension.

4. UTILISATION

En position I, le thermostat pilote automatiquement le fonctionnement de la ventilation en fonction de la température de l'air soufflé. Lorsque le.POèle est eteint, la ventilation ne fonctionne pas.

En position II, la ventilation fonctionne en continu, et souffle de l'air à température ambiente si le poèle est étant.

La position II permet de chauffer plus rapidement la pièce après l'allumage du poèle. Sélectionner ensuite la position I pour maintainir le comfort et garantir l'arrêt de la ventilation en fin de chauffe.

5. CONSIGNES DE SECURITÉ

Ne pas toucher le poèle chaud pour agir sur l'interrupteur, risque de brûlure.

Couper la ventilation avant l'ouverture du poèle (rechargeMENT;..).

Cet apparéil est conçu pour être utilisé sur un poêle à bois, il ne doit pas être utilisé à d'autres usages.

Ne pas toucher l'appareil avec des mains humides.
Ne pas obstruer les grilles d'entrée et de sortie d'air.
Ne pas utiliser cet appareil avec un programmateur, une minuterie ou tout autre dispositif qui mettrait l'appareil sous tension automatiquement.

Ne pasmettre l'appareil en marche s'il est tombé, endommagé ou ne fonctionne pas correctement.

Ne jamais démonter l'appareil. Un apparéil mal réparé peut désenter des risques pour l'utilisateur. Pour tout problème, consulterer votre point de vente.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une autre personne de qualification similaire afin d'éviter tout danger.

Le kit de ventilation est disponible en option. Voir la procédure d'installation (ou de remplacement) page suivante.

SUPRA SA

B.P. 22 - F 67216 OBERNAI Cedex

www.supra.fr

Le kit de ventilation est disponible en option.

Le kit de ventilation peut être installé après la mise en service de l'appareil si nécessaire. Si l'air de combustion est raccordé, la buse de raccordement doit être fixée avant le kit de ventilation.

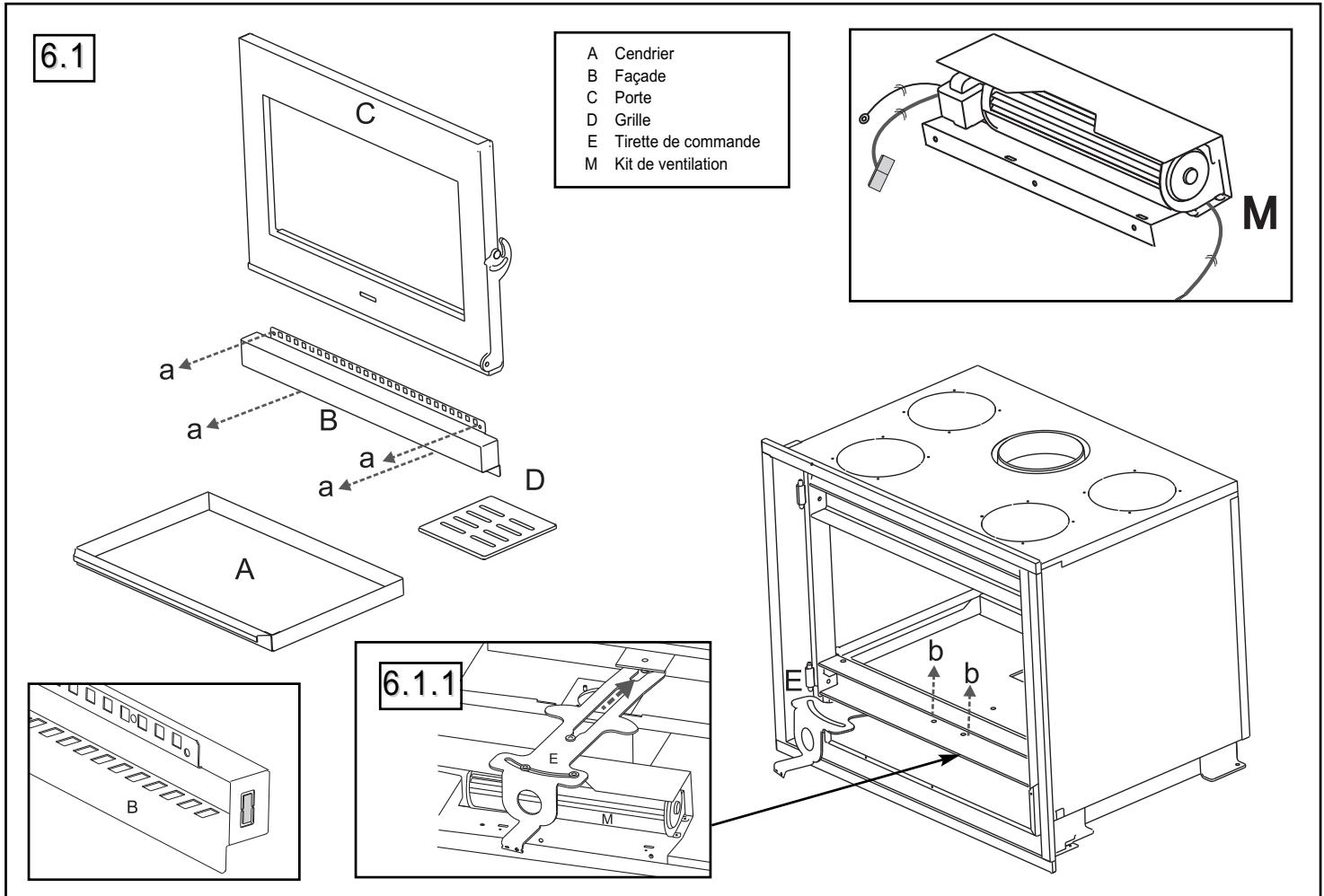

Extraire le cendrier A

Dégonder la porte C.

Extraire la grille centrale D.

Dévisser la tirette de commande E, la tirer vers l'avant et pousser à gauche.

Conserver les vis.

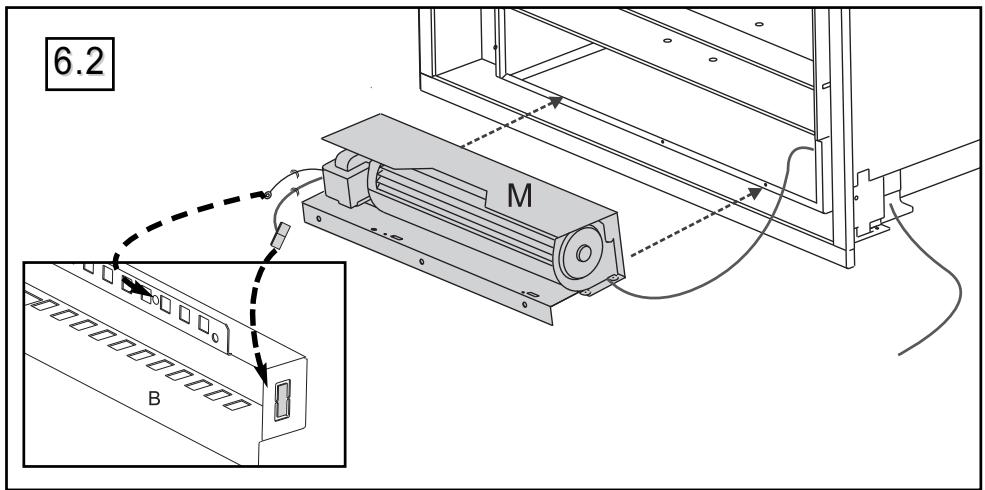

Insérer le cable d'alimentation dans le foyer, dessortir le cable par l'ouverture inférieure droite (fig. 6.2).

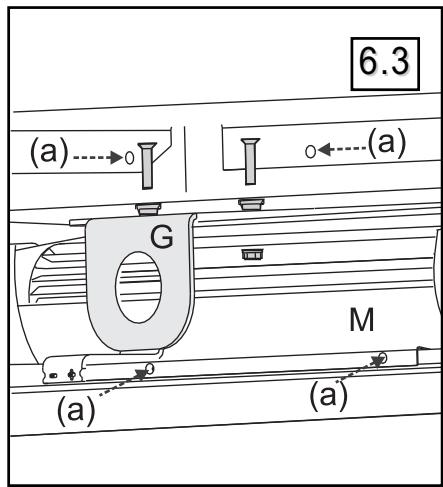

Insérer le kit de ventilation M dans le foyer sous la tirette (fig. 6.2). Replacer la tirette de commande E, l'engager dans la commande d'air (fig. 6.1.1). Fixer la tirette de commande E et le ventilateur M au foyer avec les 2 vis (b) d'origine (fig. 6.3).

Fixer l'oeillet de mise à la terre du ventilateur sur la façade B (une vis, rondelle et écrou fournis) (fig. 6.2).

Fixer l'interrupteur du ventilateur sur la façade B (fig. 6.2).

Replacer la grille centrale D.

Fixer la façade B et le ventilateur M au foyer (4 vis (a) d'origine).

Remonter la porte du foyer C. Replacer le cendrier A.

Brancher le cable d'alimentation du kit de ventilation.
