Type de produit	Panneau solaire bifacial ECOFLOW 220W
Caractéristiques techniques principales	Panneau solaire bifacial avec une puissance de 220W, efficacité de conversion élevée.
Dimensions approximatives	Dimensions : 1640 x 992 x 35 mm
Poids	Poids : environ 10 kg
Compatibilités	Compatible avec les stations d'énergie ECOFLOW et autres systèmes de stockage d'énergie.
Tension	Tension nominale : 18V
Puissance	Puissance maximum : 220W
Fonctions principales	Production d'énergie solaire, utilisation en extérieur, recharge de batteries.
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux et de l'eau pour maintenir l'efficacité.
Pièces détachées et réparabilité	Réparabilité limitée, pièces spécifiques disponibles via le service client ECOFLOW.
Sécurité	Respecter les consignes de sécurité lors de l'installation et de l'utilisation, éviter les chocs mécaniques.
Informations générales	Idéal pour le camping, les activités de plein air et comme source d'énergie d'appoint.

FOIRE AUX QUESTIONS - 220W Bifacial Solar Panel ECOFLOW

Comment installer le panneau solaire ECOFLOW 220W Bifacial ?

Pour installer le panneau, positionnez-le sur une surface plane ou utilisez des supports adaptés. Orientez-le vers le soleil pour maximiser l'exposition et assurez-vous qu'il est sécurisé.

Quel type de contrôleur de charge est compatible avec le panneau solaire ?

Le panneau ECOFLOW 220W Bifacial est compatible avec des contrôleurs de charge MPPT pour optimiser la conversion d'énergie.

Quelle est la durée de vie du panneau solaire ?

Le panneau a une durée de vie estimée de 25 ans, avec une dégradation minimale de la performance au fil du temps.

Comment nettoyer le panneau solaire ?

Utilisez de l'eau tiède et un chiffon doux pour nettoyer la surface du panneau. Évitez les produits chimiques agressifs qui pourraient endommager le verre.

Le panneau est-il résistant aux intempéries ?

Oui, le panneau est conçu pour résister à des conditions météorologiques variées, y compris la pluie et la neige, avec un indice de protection IP67.

Comment savoir si le panneau fonctionne correctement ?

Vérifiez la tension et le courant de sortie à l'aide d'un multimètre. Vous pouvez également surveiller les performances via un contrôleur de charge compatible.

Quelle est la puissance de sortie maximale du panneau ?

Le panneau ECOFLOW 220W Bifacial peut produire jusqu'à 220W dans des conditions d'ensoleillement optimales.

Peut-on utiliser plusieurs panneaux en série ou en parallèle ?

Oui, vous pouvez connecter plusieurs panneaux en série ou en parallèle, mais assurez-vous de respecter les spécifications du contrôleur de charge.

Quel est le poids du panneau solaire ?

Le panneau pèse environ 10 kg, ce qui facilite son transport et son installation.

Le panneau fonctionne-t-il par temps nuageux ?

Oui, le panneau peut produire de l'énergie même par temps nuageux, bien que sa performance soit réduite par rapport à une exposition directe au soleil.

MODE D'EMPLOI 220W Bifacial Solar Panel ECOFLOW

Panneau solaire double facede 220 W

Contactez-nous :

ecoflow.com

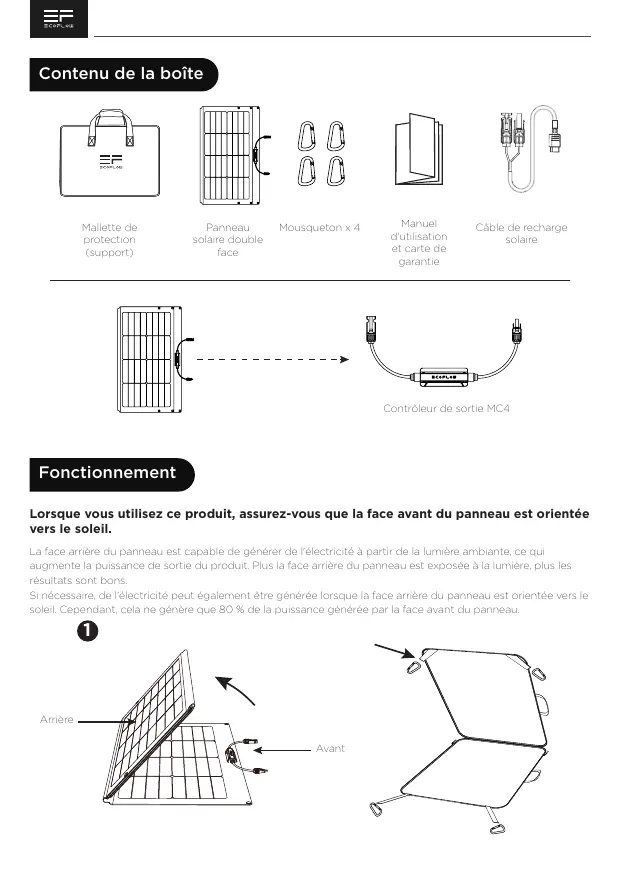

Panneau solaire double face

Mousqueton x 4

Manuel d'utilisation et carte de garantie

Cable de recharge solaire

Fonctionnement

Lorsque you utilisece produit, assurez-vous que la face avant du panneau est oriente.
vers le soleil.

La face arrière du panneau est capable de générer de l'électricité à partir de la lumière ambiente, ce qui augmente la puissance de sortie du produit. Plus la face arrière du panneau est exposée à la lumière, plus les résultats sont bons.

Si nécessaire, de l'électricité peut également être générale lorsque la face arrête du panneau est orientée vers le soleil. Cependant, cela ne constitue que 80% de la puissance généraie par la face avant du panneau.

1

2

3

4

5

Pour recueiller l'énergie solaire le plus efficacement possible, assurez-vous que les rayons du soleil frappent le panneau le plus perpendiculàrement possible (± 10 est acceptable) et qu'aucune ombre ne le recouvre.

Réglage de l'angle

Pour obltenir de nouveaux résultats de charge, la mallete de protection peut également être utilisée en tant que support pour incliner le panneau solaire à un angle de 30^ à 80^ .

7

La fonction support ne doit être utilisée qu'avant 10h00 et après 14h00. Pour utiliser le produit vers midi, placez simplement le panneau solaire à plat sur le sol.

Récapuration d'énergie encore plus rapide

(Voir l'imagé ci-dessous)

Nombre max. de panneaux connectés en série aux produits pris en charge

Produit pris en charge	220 W
RIVER mini	-
Série RIVER 600	1
DELTA mini	2 (recommendé)
DELTA	2 (recommendé)
DELTA Max	4
DELTA Pro	6

*Veuillez consulter les manuels d'utilisation correspondants pour connaître le nombre de panneaux solaires pouvant être fixés à autres produits.

Points à retenir lors de l'utilisation de votre panneau solaire double face

1. L'efficacité des panneaux solaires dépendant de l'intensité lumineuse et de l'angle d'inclinaison utilisé, la puissance de charge du panneau peut être affectée par des nombreux facteurs, par exemple les conditions climatiques, les changements saissonniers et l'emplacement. L'installation et le raccordement de ce produit doivent être effectuels en respectant scrupuleusement les instructions du manuel d'utilisation.
2. Seul le corps principal de ce produit est etanche à l'eau. Le boitier et les points de raccordement ne doivent pas etre immergés dans de I'eau pendant des périodes prolongées.
3. Ce produit ne doit pas enter en contact avec des substances très corrosives, ni estre emmerge dans des liquides corrosifs.
4. Pour évitier d'éndonmager le produit, n'utilise pas d'objets pointus sur la surface du panneau et ne frappe pas le produit.
5. N'exerçez pas de pression sur le panneau et ne le laissiez pas tomber sur ses coins, ses cotés ou ses faces. Cela pourrait endommager le panneau solaire.
6. Le panneau ne doit pas etre heurte, exposé a une forte pression ou pié pendant le transport, la rotation ou l'installation. Nous vous recommandons de maintainir le panneau en position verticale lorsqu'il est déplace ou range.
7. Lors du stockage du panneau, assurez-vous toujours que les bornes positive et négative du boitier de raccordement ne sont pas exposées à la lumière du soleil.
8. Pour éviter tout risque de blessure, ce produit et son boitant de raccordement doivent être ouverts ou démontés uniquement par du personnel qualifié.
9. Les panneaux solaires non utilisés doivent être mis au rebut conformément à la réglementation locale.
10. Veuillez suivre les instructions lors de l'utilisation du produit, la suspension est interdite.

Mauvaises pratiques

Ce panneau solaire content du verre. Les comportements ci-dessus peuvent endommager le panneau solaire et casser le verre a l'intérieur de celui-ci, entrainant une baisse d'efficacite ou rendant le panneau inutilisable. La période de garantie gratuite ne couve pas les dommages liés à une utilisation inéquade du produit.

Questions et réponses

Le panneau solaire double face de 220 W génére-t-il une puissance totale de 220 W ?

Dans la plupart des cas, il est normal qu'un panneau solaire ne fournisse pas la totalité de sa puissance nominale. Certaines des raisons pour lesquilles cela se produit, ainsi que quelques suggestions pour se approcher de la puissance nominale, sont presentées ci-dessous.

1. Intensité lumineuse. La quantité de lumière frappant le panneau entraine des fluctuations de la puissance de sortie. Vous étés plus susceptible d'obtenir des valeurs de puissance nominale proches de celles obtenues dans des conditions de test lorsque vous utilisez le produit par temps clair, vers midi, que lorsque vous l'utilise le matin ou plus tard dans l'après-midi. Les conditions météorologiques affectent également la quantité de luzière du soléil frappant le panneau. Par exemple, vous étés beaucoup moins susceptible d'atteindre les valeurs de puissance nominale dans des conditions brumeuses, nuageuses ou pluvieuses.
2. Température de surface. La température de surface du panneau solaire affecte également ses performances énergétiques. Plus la température de surface du panneau est basse, plus la puissance produit est élevé. Par exemple, les pannaux solaires générent plus d'énergie lorsquils sont utilisés en hiver qu'en étée, ce qui est tout à fait normal. Les pannaux solaires atteignent généralement des températures proches de 60^ en étée. Cela réduit la puissance nominale de 13% malgré les niveaux de luminière plus élevés frappant le panneau.
3. Angle de la lumière du soleil. Dans des conditions lumineuses optimes, les rayons du soleil doivent rester perpendiculars à la surface du panneau pour assurer des performances ideales. La puissance de sortie n'est que légément affectée par la lumière du soleil frappant le panneau à 310^ de l'angle de 90^ .
4. Ombrage du panneau. La surface du panneau solaire ne doit pas se couter dans l'ombre pendant l'utilisation. Les ombres causées par les corps étrangers et le vert ne peuvent réduire considérablel la puissance de sortir.

Problèmes de performances provoqués par un dysfonctionnement des panneaux : si le panneau ne générale toutes pas d'énergie ou si son rendement reste bien inférieur aux valeurs de puissance nominale attendues après avoir résolu les problèmes ci-dessus, il peut y avoir un problème avec le panneau lui-même. Veillez contacter l'assistance clientèle pour oblérer de l'aide.

Quelle puissance le panneau solaire double face de 220 W peut-il générer dans des conditions normales?

Cela dépend avant tout des conditions météorologiques. En règle générale, par temps clair, sans nuages dans le ciel, la lumière du soleil qui frappe le panneau à un angle de 90^ générale normalement 160 W à 180 W de puissance dans le panneau de 220 W. (Les conditions lumineuses actuelles sont généralement de 800 W-900 W/m² pour une température du panneau de 50 °C dans des conditions de test. Les puissances nominales sont basées sur 1 000 W/m² dans des conditions AM1.5 pour une température du panneau de 25 °C dans des conditions de test. Des valeurs de puissance de sortie proches des valeurs nominales sont normalement observées sous le soleil de midi en hiver.)

Que doit-il savoir sur la température de fonctionnement, le stockage et l'utilisation du panneau solaire double face de 220 W?

La température de fonctionnement du panneau solaire double face est comprise entre -20 °C et 85 °C. Le panneau doit être pié dans sa forme d'origine et rangiè dans sa mallette de protection (support), qui offre une protection suffisante pour le produit. Pour prolonger la durée de vie du panneau, assurez-vous que le produit n'est pas exposé à des forces/impacts externes lorsqu'il n'est pas utilisé. Le panneau solaire est en verre et ne doit pas tomber, être perçu ou pié; il est également interdigit de s'asseoir dessus. Ceci pourrait casser le verre et rendre le panneau inutilisable. Ces dommages ne sont pas couverts par la garantie gratuite.

Le panneau solaire double face de 220 W dispose de deux faces. Comment puis-je désigner les faces et optimier la production d'énergie grâce à la face arrêté du panneau ?

La face avant du panneau solaire double face est dotée d'un boitier de raccordement. Cette face du panneau générale de l'énergie en étant positionnéperpendiculàrement aux rayons du soleil. L'arrière du panneau étant orienté à l'opposé du soleil, il ne génère pas d'électricité de la manière habituelle. En règle générale, l'arrêt du panneau utilise la lumière ambiente pour augmenter les performances globales du produit de 5 à 25% . Ce chiffre est plus élevé si des miroirs sont utilisés ou si la luminosité ambiente est élevée. L'utilisation du produit avec la face arrière du panneau orientée vers le soleil permet de générer 80% de la puissance généree par la face avant. Ce type d'utilisation du panneau n'a pas d'effet négatif sur le produit.

Puis-je utiliser des stations d'alimentation d'une autre marque qu'EcoFlow avec le panneau solaire double face de 220 W ?

Oui, mais seulement certains types. La station d'alimentation utilisée doit être compatible avec les normes MC4 pour fonctionner correctement. En outre, certaines autres marques de stations d'alimentation peuvent ne pas offrir les mêmes niveaux de compatibilité,présenter des puissances nominales inférieures et ne pas offrir les mêmes niveaux de performance que les stations d'alimentation de marque EcoFlow.

Puis-je connecter des panneux solaires de 110 W et des panneaux solaires double face de 220 W en série ?

Oui, mais cela n'est pas recommando. Meme si la tension des deux panneaux est identique, les intensités nominales ne le sont pas. Cela signifie que, lorsque les panneaux sont connectés en série, l'intensité est limite à celle du panneau de 110 W, ce qui create un scenario de type 1 + 2 < 3 ou la puissance du panneau solaire de 220 W ne peut etre totallement liberée. Si vous avez l'intention de connecter plusieurs panneaux en série, veuillez acheter des pannaux de la meme taillie.

Puis-je connecter des panneaux solaires double face de 220 W en parallèle?

Oui mais cela n'est pas recommando. Les panneaux solaires de 220 W doivent une intensité nominale maximale de 12 A. Bien que ces panneaux puissant seront connectés en parallelle, les stations d'alimentation des séries DELTA et RIVER ne prennet en charge qu'une intensité maximaile de 12 A. Les connexions en parallelle augmentent la puissance de sortie en doublant l'intensité, mais cela create un scenario de type 1 + 1 = 1 où l'intensité est limitée à 12 A par les apparèts connectés. Nous vous déconseillons de connecter les panneaux en parallelle, sauf si vous utilisez une autre marque de station d'alimentation générant une intensité d'entrée supérieure ou égale à 20 A.

Spécifications techniques

Panneau solaire double face de 220 W

Puisance nominale : 220 W (+/-5 W)* face avant / 155 W(+/-5 W)* face arrière

Tension de circuit ouvert : 21,8 V (Vmp 18,4 V)

Courant de court-circuit : 13 A (Imp 12,0 A) face avant / 8,8 A (Imp 8,4 A) face arrière

Coefficients de double face : 70 % ± 10 %

Rendement : 22 % à 23 %

Type de cellule : silicium monocrystallin

Type d'interface : MC4

Généralités

Poids total : environ 14,0 kg

Poids du panneau solaire : environ 9,5 kg

Dimensions une fois déplie : 82,0*183,5*2,5 cm

Dimensions une fois piée : 82,0*50,0*3,2 cm

Période de garantie : 12 mois

Tests et certification

FC 10 CE IP68

*Conditions de test standard : 1 000 W/m², AM1.5, 25 °C

Spécifications de coefficient de température

PuissanceTK	-(0,39+/-0,02) %/k
TensionTK	-(0,33+/-0,03) %/k
CourantTK	+(0,06+/-0,015) %/
